Подключаемся методом webhooks к Умному дому Яндекса
Кузя
- Выбираем кнопку “Добавить правило GET”.
- Заполняем “по вкусу”. Можно похулиганить и дать устройству имя “Розетка Яндекс”.
- Не забываем в поле “URL управления устройством, доступный из интернета” вставить ссылку на наш вебхук.
- Создаём ВТОРОЕ правило GET – одно на включение устройства, второе – на его выключение.
- Выбираем кнопку “Виртуальные устройства умного дома” и создаем новое устройство (у меня лучше всего работают “лампы”).
- Указываем ранее созданные “Правило на включение” и “Правило на выключение”.
- Задаем имя устройства и комнату, в которой оно находится.
Приложение “Яндекс”
В приложении “Яндекс” (раздел “Устройства”) находим навык “Домовенок Кузя”. При первом запуске навык попросит авторизоваться. После авторизации нажимаем единственную кнопку “Обновить список устройств”. Готово! После загрузки мы увидим наше устройство в списке.
Осталось сказать “Алиса, включи Розетку Яндекс” и услышать радостное пощелкивание реле.
FAQ
Всё верно. Разработчики хотят иметь прибыль от своего полезного и качественного продукта.
Но для использования виртуальных пинов через вебхуки элементы управления не требуются, т.е. приложение можно использовать только для получения токена и бесплатно.
Можно только по Wi-Fi?
Нет. Подключение может любым: Wi-Fi, Ethernet, и даже COM-порт через USB компьютера. Всё зависит от целей, задач и вида микроконтроллера.
Почему не использовать готовые решения?
10. Именно такая цифра – делитель стоимости подобных “готовых” устройств (в некоторых случаях меньше или больше, но какой смысл переплачивать, если с равными усилиями получается дешевле и веселее?)
Что еще можно сделать по этой технологии?
А что угодно!
- Управляемую подсветку (меняющую цвет, яркость, режимы работы);
- Сбор информации с самых разных датчиков (температура, влажность, давление);
- Умные выключатели и розетки;
- ИК-пульт (наподобие Яндекс.Пульта);
- Управление компьютером через Алису;
- Голосовое управление детскими игрушками;
- Сигнализацию с постановкой на охрану голосом (и проверкой статуса).
А считывать состояния Blynk умеет?
Да, ссылка на запрос состояния выглядит так:
https://blynk-cloud.com//get/V0
Так же можно считывать и состояния датчиков, но это тема уже совсем другой статьи
Насколько это надежно? (Китай долго не проработает…)
Ардуино (в том числе китайские версии) прошли в массах не одну проверку температурой, влажностью и временем. Лично на моем опыте собранные устройства функционируют по сей день в течение 3 лет. Что называется, слепил – и забыл.
Кроме того, модульные сборки имеют преимущество перед “коробочными” в том, что любой модуль, датчик, реле и т.п. можно заменить (при этом недорого!) без вреда для всей схемы. Их намного легче размещать в ограниченном пространстве (в кастомных корпусах, или вообще без корпуса).
Делаем “умную лампу”
Я уже заставил вас скучать? Сделаем самую простую умную лампу, которая будет включатся, если в комнате темно.
На самом деле для этого даже не нужна UNO, можно использовать цифровой настраиваемый фотодатчик, но в будущим мы изменим этот проект до неузнаваемости, поэтому придется с чего-то начать.
Если вы не уверены в том, что готовы работать с электричеством в 220 вольт, то используйте вместо фонаря обычный светодиод. В начале я взял свою старую лампу TLI – 204, такие есть практически в любом магазине (отключил заранее от сети).
У лампы два вида работы (светит/не светит), что хочу сделать я, я хочу увеличить ее функциональность, оставить возможность полностью включить и полностью выключить лампу.
Подключить как-то параллельно в цепь фоторезистор с реле без использования еще одного переключателе не получится, поэтому я решил поставить вместо двухпозиционного переключателю трехпозиционный тумблер.
Общая электрическая схема должны будет выглядеть так:
Если все сделать правильно, то на третьей позиции переключателя вы сможете, подавая с микроконтроллера ток на реле, включать лампу.
Подключим к ардуино фоторезистор. Схема выглядит так:
Платы дополнения (шилды)
Для увеличения возможностей материнских плат используют шилды (Shields) – расширяющие функционал дополнительные устройства. Они изготавливаются под конкретный форм-фактор, что отличает их от модулей, которые подключают к портам. Шилды стоят дороже модулей, однако работа с ними проще. Также они снабжены готовыми библиотеками с кодом, что убыстряет разработку собственных программ управления для “умного дома”.
Шилды Proto и Sensor
Эти два стандартных шилда не привносят каких-либо особых функций. Их используют для более компактного и удобного подключения большого числа модулей.
Proto Shield представляет собой практически полную копию оригинала в плане портов, а посередине модуля можно приклеить макетную плату. Это облегчает сборку конструкции. Такие дополнения существуют для всех полноформатных плат Arduino.
Proto Shield ставят поверх материнской платы. Это незначительно увеличивает высоту конструкции, но экономит много места в плоскости
Но если устройств очень много (более 10), то лучше использовать более дорогие коммутационные платы Sensor Shield.
У них не предусмотрен брэдборд, однако ко всем выводам портов индивидуально подведено питание и земля. Это позволяет не путаться в проводах и перемычках.
Площадь поверхности материнской и сенсор-плат одинакова, однако на шилде отсутствуют чипы, конденсаторы и другие элементы. Поэтому освобождается много места для полноценных подключений
Также на этой плате есть колодки для простого подключения нескольких модулей: Bluetoots, SD-карты, RS232 (COM-port), радио и ультразвука.
Подключение вспомогательного функционала
Шилды с интегрированным в них функционалом рассчитаны на решение сложных, но типовых задач. При необходимости реализации оригинальных задумок лучше все же подобрать подходящий модуль.
Motor Shield. Он предназначен для управления скоростью и вращением маломощных двигателей. Оригинальная модель оснащена одним чипом L298 и может работать одновременно с двумя моторами постоянного тока или с одним сервоприводом. Есть и совместимая деталь от стороннего производителя, у которой два чипа L293D с возможностью управления вдвое большим количеством приводов.
Relay Shield. Часто используемый модуль с системах “умный дом”. Плата с четырьмя электромеханическими реле, каждое из которых допускает прохождение тока с силой до 5А. Этого достаточно для автоматического включения и отключения киловатных приборов или линий освещения, рассчитанных на переменный ток 220 В.
LCD Shield. Позволяет выводить информацию на встроенный экран, который можно проапгрейдить до TFT-устройства. Это расширение часто применяют для создания метеостанций с показаниями температуры в различных жилых помещениях, пристройках, гараже, а также температуры, влажности и скорости ветра на улице.
В LCD Shield встроены кнопки, позволяющие запрограммировать листание информации и выбор действий для подачи команд на микропроцессор
Data Logging Shield. Основная задача модуля – записывать данные с датчиков на полноформатную SD-карту объемом до 32 Gb с поддержкой файловой системы FAT32. Для записи на микро-SD карту нужно приобрести адаптер. Этот шилд можно использовать как хранилище информации, например, при записи данных с видеорегистратора. Производство американской фирмы Adafruit Industries.
SD-card Shield. Более простая и дешевая версия предыдущего модуля. Такие расширения выпускают многие производители.
EtherNet Shield. Официальный модуль для связи Arduino с Интернетом без участия компьютера. Есть слот для микро-SD карты, что позволяет записывать и отправлять данные через всемирную сеть.
Wi-Fi Shield. Позволяет осуществлять беспроводной обмен информацией с поддержкой режима шифрования. Служит для связи с интернетом и устройствами, которыми можно управлять через Wi-Fi.
GPRS Shield. Этот модуль, как правило, используют для связи “умного дома” с владельцем по мобильному телефону через SMS сообщения.
Скачать книги по ардуино на русском языке.
Ниже представлены 5 самые популярные книги по Arduino. Советую прочитать, если не все, то хотя бы первую из них. Среди этих книг есть книги как для начинающих, так и для людей уже знакомых с темой ардуино. Любой сможет найти для себя, что то новое и полезное. Все книги ниже переведены на русский язык.
Изучаем Arduino. Джереми Блум
Изучаем Arduino. Джереми Блум
Данная книга описывает аспекты и принципы проектирования устройств с помощью Arduino. Рассказывает об аппаратной и программной части Ардуино. В этой книге объясняются принципы программирования в среде Arduino IDE. Показано, как правильно читать технические описания, подбирать детали для собственных проектов и как анализировать электрические схемы готовых устройств. Так же в книге описаны примеры использования разнообразных датчиков, индикаторов, разных интерфейсов передачи данных и исполнительных механизмов. Для всех примеров в книге есть перечисление необходимых деталей, монтажные схемы, примеры кода с полным описанием.
Проекты с использованием контроллера Arduino. Петин В.А.
Проекты с использованием контроллера Arduino
В этой книге основное внимание уделено практической части создания собственных устройств на базе микроконтроллеров ардуино. Приведены схемы подключения, подробное описание логики программной части, список необходимых датчиков и модулей
Эта книга предназначена для тех кто уже имеет представление о том что такое ардуино и знаком с основными функциями языка программирования ардуино.
Программируем Arduino. Саймон Монк
Программируем Arduino. Саймон Монк
Данное издание посвящено программированию микроконтроллеров на базе Arduino. В книге рассмотрены примеры скетчей и принципы написания своих прошивок. Изучив этот материал вы сможете писать прошивки для самых сложных устройств, включающих в себя множество технических элементов. Так же в книге рассмотрены популярные библиотеки для удобной работы в Arduino IDE. Страница программирование Ардуино поможет разобраться и запомнить основные функции и конструкции языка программирования Arduino.
Arduino и Raspberry Pi в проектах Internet of Things. Виктор Петин
>Arduino и Raspberry Pi в проектах Internet of Things
Описание: Рассмотрено создание простых устройств в рамках концепции Интернета вещей (IoT, Internet of Things) на базе популярной платформы Arduino и микрокомпьютера Raspberry Pi. Показана установка и настройка среды разработки приложений Arduino IDE, а также среда макетирования Frizing. Описаны технические возможности, особенности подключения и взаимодействия различных датчиков и исполнительных устройств. Показана организация доступа разрабатываемых проектов к сети Интернет, отправка и получение ими данных с использованием популярных облачных IoT сервисов: Narodmon, ThingSpeak, Xively, Weaved, Blynk, Wyliodrin и др
Уделено внимание обмену данными с помощью платы GPRS/GSM Shield. Рассмотрен проект создания собственного сервера для сбора по сети данных с различных устройств на платформе Arduino
Показано как использовать фреймворк WebIOPi для работы с Raspberry Pi. Приведены примеры использования Wi-Fi-модуля ESP8266 в проектах “Умный дом”. На сайте издательства размещен архив с исходными кодами программ и библиотек. — Установка и настройка среды разработки приложений Arduino IDE и среды макетирования Frizing — Датчики и исполнительные устройста для Arduino и Raspberry Pi — Отправка и получение данных из IoT сервисов Narodmon, ThingSpeak, Xively, Weaved, Blynk, Wyliodrin — Создание Web-сервера для сбора данных с Android-устройств — Обмен данными с помощью платы GPRS/GSM Shield — Фраймфорк WebIOPi для работы с Raspberry Pi — WiFi-модуль ESP8266 в проектах “Умный дом”
Быстрый старт. Первые шаги по освоению Arduino
Быстрый старт Arduino
Стартовый набор-конструктор c платой Arduino — Ваш пропуск в мир программирования, конструирования и электронного творчества. Эта брошюра содержит всю информацию для ознакомления с платой Arduino, а также 14 практических экспериментов с применением различных электронных компонентов и модулей. Полученные знания, в дальнейшем, дадут возможность создавать свои собственные проекты и с легкостью воплощать их в жизнь.
Технические характеристики
Ну, а если говорить конкретнее, то технические характеристики данного контроллера таковы:
- Тактовая частота ядер достигает 16 мГц.
- Воспринимаемое напряжение равно 5 Вольтам.
- Максимальное допустимое напряжение на цепи – 20 В.
- Соответственно, среднее рекомендуемое для работы – 9 В +-2 В
- С одного вывода максимальная сила тока может достигать 40 мА.
- Ну, а главное, что присутствуют 54 цифровых пина, из которых 15 – с поддержкой ШИМ.
- Аналоговых же всего 16, но для большинства проектов этого будет достаточно.
- Доступная постоянная память составляет 256 КБ, но учитывайте, что компилятором занято 8.
- Оперативная же составляет всего 8 КБ.
Все эти характеристики необходимо запомнить, чтобы подобрать под Аrduino mega 2560 проекты, подходящие по параметрам. Ведь далеко не в каждой ситуации такой длинный чип будет куда уместить, да и вообще возникнет в нём потребность.

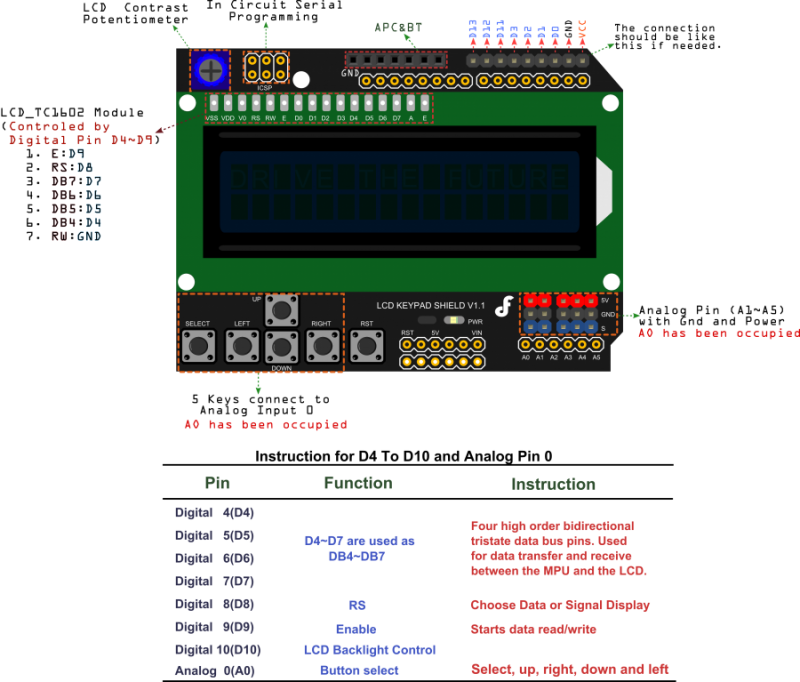

Описание шилда LCD Keypad Shield
Рассматриваемый шилд представляет собой плату с встроенными модулями индикации и управления. Индикация осуществляется с помощью LCD-дисплея TC1602, управление – через встроенные кнопки. Есть возможность регулировки яркости дисплея прямо на плате с помощью подстроечного резистора. Плата снабжена разъемами, в которые могут быть подключены другие устройства, например, датчики. Для работы с экраном используются пины 4-10, для определения нажатия кнопок – только один аналоговый пин A0. Свободными являются цифровые пины 0-3, 11-13 и аналоговые пины A1-A5.
Основные области применения шилда: создание управляющих модулей, реализующих настройки устройства с помощью интерфейса меню. Экран шилда можно использовать для вывода информации, получаемой с датчиков, с возможностью выполнения пользователем каких-либо действий путем нажатия на встроенные кнопки. Естественно, можно найти и другие способы использования платы: например, реализовать игру типа тетрис.
Технические характеристики
- Тип дисплея: LCD 1602, символьный, 4-х битный режим.
- Разрешение: 16×2 (две строки по 16 символов каждая). Знакоместо 5×8 точек.
- Цвет дисплея: синий (возможны варианты с желтым и зеленым цветом). Буквы белого цвета.
- Технология: STN, Transflective, Positive.
- Контроллер дисплея: HD44780U.
- Предельная частота обновления экрана: 5Гц
- Питание дисплея: 5 Вольт
- Кнопки: 6 кнопок (5 кнопок управления и Reset).
- Дополнительные элементы: регулировка яркости подсветки (потенциометр).
- Рабочая температура экрана: от -20 °С до +70 °С;
- Температура хранения экрана: от -30 °С до +80 °С.
Распиновка LCD shield для подключения к Arduino
Контакт дисплея LCD 1602 | Описание | Контакт на LCD Shield |
Пины LCD экрана | ||
GND | Земля | |
VDD | Питание 5В | |
Contrast | Управление контрастом | Потенциометр |
RS | Команды/Данные | 8 |
R/W | Чтение/Запись | |
Enable | Включение (активирование) | 9 |
DB0 | Не используется | |
DB1 | Не используется | |
DB2 | Не используется | |
DB3 | Не используется | |
DB4 | Дата 1 | 4 |
DB5 | Дата 2 | 5 |
DB6 | Дата 3 | 6 |
DB7 | Дата 4 | 7 |
Back LED + | Включение подсветки | 10 |
Back LED – | Питание подсветки | |
Пины для кнопок | ||
Кнопка UP | Управляющая кнопка | A0 |
Кнопка DOWN | Управляющая кнопка | A0 |
Кнопка LEFT | Управляющая кнопка | A0 |
Кнопка RIGHT | Управляющая кнопка | A0 |
Кнопка SELECT | Управляющая кнопка | A0 |
Reset | Перезагрузка платы | Reset |
ICSP | ICSP для перепрошивки встроенного микроконтроллера HD44780U | |
UART | Контакты для UART соединения | 0, 1 |
Дополнительные элементы шилда
- Индикаторный светодиод (включается при подключении питания к плате).
- Контактные площадки для подключения аналоговых устройств (GND, VSS, пин данных).
- Потенциометр для регулирования контрастностью экрана.
Сборка «умного дома»: пошаговая инструкция
Вот в какой последовательности необходимо действовать.
Подключение исполнительных и сенсорных устройств
Подключаем все компоненты согласно схеме.
Сборка системы в основном сводится к подключению исполнительных устройств к соответствующим контактам процессорной платы
Разработка программного кода
Пользователь пишет всю программу целиком в оболочке Arduino IDE, для чего последняя оснащена текстовым редактором, менеджером проектов, компилятором, препроцессором и средствами для заливки программного кода в микропроцессор платы Arduino. Разработаны версии IDE для операционных систем Mac OS X, Windows и Linux. Язык программирования — С++ с некоторыми упрощениями. Пользовательские программы для Arduino принято называть скетчами (sketch) или набросками, программа IDE сохраняет их в файлы с расширением «.ino».
Функцию main(), которая в С++ является обязательной, оболочка IDE создаёт автоматически, прописывая в ней ряд стандартных действий. Пользователь должен написать функции setup() (выполняется единоразово во время старта) и loop() (выполняется в бесконечном цикле). Обе эти функции для Arduino являются обязательными.
Заголовочные файлы стандартных библиотек вставлять в программу не нужно — IDE делает это автоматически. К пользовательским библиотекам это не относится — они должны быть указаны.
В IDE предусмотрен минимум настроек, а возможность настройки компилятора отсутствует вовсе. Таким образом, начинающий программист застрахован от ошибок.
Вот пример самой простой программы, заставляющей каждые 2 секунды мигать подключённый к 13-му выводу платы светодиод:
Однако в настоящий момент перед пользователем далеко не всегда встаёт необходимость лично писать программу: в сети выложено множество готовых библиотек и скетчей (загляните сюда: http://arduino.ru/Reference). Имеется готовая программа и для системы, рассматриваемой в этом примере. Её нужно загрузить, распаковать и импортировать в IDE. Текст программы снабжён комментариями, поясняющими принцип её работы.
Все программы на Arduino работают по одному принципу: пользователь посылает запрос процессору, а тот загружает необходимый код на экран компьютера или смартфона
Когда пользователь нажимает в браузере или установленном на смартфоне приложении кнопку «Refresh» (Обновление), микроконтроллер Arduino осуществляет отсылку данных этому клиенту. С каждой из страниц, обозначенных как «/tempin», «/tempout», «/rain», «/window», «/alarm», поступает программный код, который и отображается на экране.
Установка клиентского приложения на смартфон (для ОС Android)
Для получения данных от системы «умный дом» в сети можно скачать готовое приложение.
Вот что необходимо сделать владельцу гаджета:
- Скачайте файл SmartHome.apk.
- Отправьте его на телефон.
- Открыв «Менеджер файлов», разместите этот файл.
- Щёлкните на нём и выберите «Установить» (должна быть отмечена «галочка», позволяющая осуществлять установку программ вне сервиса Google Play).
- Когда установка будет завершена, активируйте приложение.
- Выполните его настройку.
С помощью этого приложения можно не только получать информацию от системы «умный дом», но и управлять ею — включать и отключать сигнализацию. Если она включена, то при срабатывании датчика движения приложению будет отправлено уведомление. Опрос системы Arduino на предмет срабатывания датчика движения приложение выполняет с периодичностью раз в минуту.
Активировав иконку «Настройки», можно отредактировать свой IP-адрес.
Настройка браузера на работу с «умным домом»
В адресной строке браузера следует ввести XXX.XXX.XXX.XXX/all, где «XXX.XXX.XXX.XXX» — ваш IP-адрес. После этого появится возможность получать данные от системы и осуществлять управление ею.
Представленный здесь программный код позволяет через браузер включать и выключать свет, тогда как в приложении для Android-смартфона такая функция не реализована.
Работа с роутером
Далее на маршрутизаторе необходимо открыть порт:
- открываем настройки маршрутизатора;
- прописываем адрес Arduino IP;
- открываем порт 80.
Настройка учётной записи на noip.com
Этот этап не является обязательным, но он необходим, если вы хотите присвоить адресу доменное имя. Для этого надо зарегистрироваться на сайте https://www.noip.com/, перейти в раздел «Add host» и ввести IP-адрес системы.
После регистрации на сайте noip.com доступ к системе можно получать не только по IP-адресу, но и по полному доменному имени
Создание проекта завершено, можно проверять работоспособность системы.
Настройка Arduino IDE
После установки необходимо настроить программу. Сделать это очень легко:
1. Сначала подключите вашу ардуинку к компьютеру с помощью USB кабеля.
2. Потом перейдите в «Пуск >> Панель управления >> Диспетчер устройств«. Там надо найти «Порты COM и LPT». В этом списке будет указана ваша arduino и порт к которому она подключена (COM2). Запомните это значение.
3. Теперь запускаем Arduino IDE и сразу идем в меню «Инструменты >> Порт«. Там необходимо выбрать тот COM порт, который вы запомнили.
4. Далее надо выбрать плату. Для этого в меню»Инструменты >> Платы» выбираете модель вашей платы.
На этом настройка закончена. Не забывайте, что эти настройки придется менять если вы подключите плату к другому USB порту или будите использовать другую плату.
Визуализация «умного дома» и расширение возможностей на Ардуино
Безусловно, для визуализации процессов «умного» дома можно было бы использовать ЖК-дисплей, любые цифровые табло. Но всё-таки, для «умного» дома это не является хорошим решением.
Для визуализации процессов и состояний автоматики на платформе Arduino лучше всего использовать отдельный сервер обработки состояний. Этот сервер может быть реализован на программной технологии Node.js, позволяющей реализовать любой сервер, в том числе и для обработки состояний платы Arduino.
Node.js используется для решения задач Интернета вещей, поэтому для визуализации автоматики «умного» дома он точно подойдёт. Достаточно создать сервер и обработчик на языке JavaScript, и можно будет отображать результат в браузере компьютера или планшета.
Микрокомпьютер одноплатный Raspberry Pi
В качестве «железа» сервера можно использовать микрокомпьютер Raspberry Pi или обычный стационарный компьютер или ноутбук. При этом расширяются возможности самой системы автоматизации.
Если на плате Arduino ограниченный объём физической памяти, то на сервере этот объём ничем не ограничен. Саму программу сервера можно написать так, что она будет полностью управлять платформой Arduino.
Например, можно расширить функционал нашего «умного» дома и приблизить его к умному дому без кавычек. Есть возможность написать такой алгоритм, который будет вести статистику нахождения хозяина в доме и его возвращение домой. Если хозяин обычно возвращается домой в районе 17:30, то за час можно включить бойлер для нагрева воды. Также, ориентируясь на это время, можно заранее включить отопительные приборы, чтобы возвращение было уже в тёплый дом, а не в тот, где температура ниже на 10 градусов из-за экономии электричества в отсутствии хозяев. Программа может понять когда хозяева обычно ложатся спать и заранее переставать греть воду, так как ею уже никто не будет пользоваться до утра. И таких нюансов может быть множество. Именно внешний компьютер может дать продвинутые «мозги» контроллеру на Arduino, который превратится больше в исполнительный механизм.
Инструкция по сборке робота-автомобиля
В этой статье расскажем вам о том, как по шагам собрать универсального робота на колесной или гусеничной платформе. Управлять им будет микроконтроллер Ардуино нано. Если вам не нравится долго читать, посмотрите в конце статьи на видео, подготовленное нашими партнерами – каналом ArduMast Club.

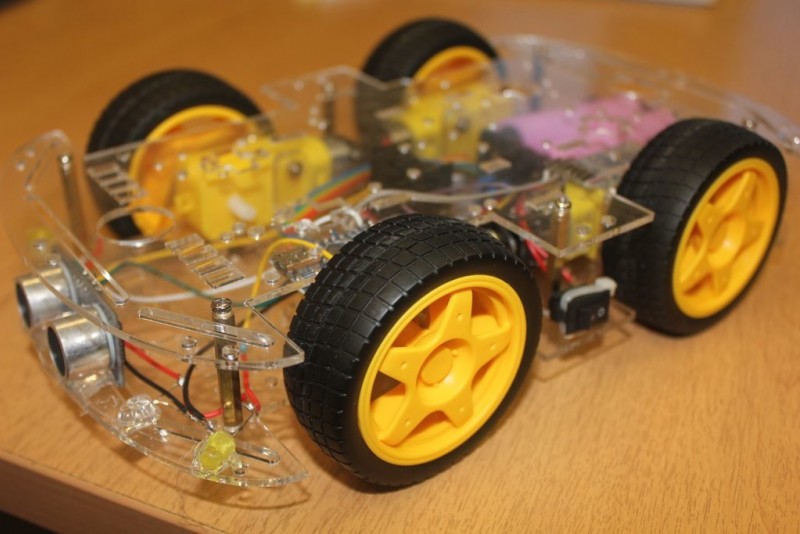

Пример платформы робота-машины на Ардуино
Предлагаем инструкцию по созданию универсальной платформы, которая потом пригодится для создания самых разных проектов, независимо от выбранного контролера или типа шасси. Вы можете использовать стандартные варианты из Алиэкспресса, как на видео, можете снабдить машину гусеницами и создать вездеход, можете придумать вообще ни на что не похожий вариант. Главное, чтобы число двигателей не превышало 4 и сами ни не были слишком мощными (тогда придется менять тип управления моторами – другой драйвер двигателя).
Робот на Ардуино
Для реализации проекта нам понадобится:
- Контроллер Ардуино (в нашем случае, Arduino Nano).
- Драйвер двигателя L298N.
- Двигатели с редукторами.
- Корпус и шасси для крепления колес и оборудования
- Корпус для аккумуляторов 18650 с выключателем.
- Коммутационные провода.
Дополнительное оборудование, которое потребуется для создания полноценного проекта:
- Датчик расстояния и серво-мотор, на который он установлен.
- Инфракрасные датчики линии.
- Светодиоды для индикации и “красоты”.
- Пьезодинамик – пищалка.
- Bluetooth модуль (если собираетесь управлять машинкой дистанционно).
- Sensor shield (упрощает коммутацию).
- Модуль контроля заряда и подзарядки аккумуляторов.
- Сами аккумуляторы.
Общая схема машинки на Ардуино
Схема электропитания робота автомобиля
Вопрос организации правильного стабильного электропитания является одним из самых важных в любом проекте.В нашей модели применена рекомендованная нами схема питания, основанная на использовании литийионных аккумуляторов формата 18650 и платы защиты их от переразряда и перезаряда.
Давайте разберем самый простой вариант схемы питания электромоторов. Перед началом сборки лучше заранее припаять провода к моторам.
Схема питания и подключения двигателей в ардуино автомобиле
Все достаточно стандартно и вы найдете в интернете десятки подобных примеров. Но в этой схеме есть большой минус – в случае полного разряда аккумуляторы придут в негодность.
Машинка на Ардуино
Для добавления контроллера разряда придется внести следующие изменения в схему:
Схема питания с контролем разряда аккумулятора
Теперь аккумуляторы будут защищены, но здесь нет возможности заряжать их.
Питание робота Ардуино
Для зарядки можно использовать модуль повышения напряжения с 5v до необходимого уровня зарядки, который зависит от количества серий используемых аккумуляторов. Он имеет гнездо типа микро USB и при частом использовании оно может сломаться, поэтому мы рекомендуем установить дополнительное гнездо для последующей подзарядки пяти вольтовым блоком питания. Для зарядки двух литий-ионных аккумуляторов необходимо настроить выходное напряжение на 8,4 Вольта.
Схема питания с модулем зарядки для ардуино робота машинки
Подключаем двигатели и плату
С питанием платформы мы разобрались, теперь подключим остальные компоненты. Для начала припаиваем провода к моторам, затем обматываем их изолентой, чтобы случайно в дальнейшем не оторвать контакты. Можно сделать так, что в итоге на 2 двигателя будут идти всего два провода вместо 4х. Это немного упростит монтаж и сэкономит место на платформе.
Монтируем драйвер двигателей на платформу так, чтобы его радиатор был спереди
ЭТО ВАЖНО! В противном случае, вам придется переписывать программу для микроконтроллера. Драйвер двигателя для Ардуино робота
Затем размещаем холдер и плату БМС. Не забываем оставлять место спереди для последующего монтажа каких-либо сенсоров. Ардуиио нужно разместить так, чтобы была в дальнейшем возможность подключить его к ПК для прошивки. Это же правило относится и к модулю для зарядки аккумуляторов.
Питание для ардуино и других электронных компонентов мы возьмем от драйвера двигателей.
Подключаем Bluetooth к машинке
Мы собираемся использовать модуль Bluetooth через SoftwareSerial (библиотеку SoftwareSerial.h), поэтому подключаем модуль блютуз к 3 и 4 цифровым пинам ардуино. RX к D3, TX к D4
Схема подключения Bluetooth к ардуино машинкеПодключаем BluetoothСхема подключения драйвера двигателя к роботу
Схема подключения компонентов к Arduino
Датчик расстояния машины
Платформа робота готова! Теперь осталось загрузить прошивку для контроллера Ардуино и программу для смартфона RC CAR. Вы можете посмотреть на нашем сайте обзор Android приложений для работы с Arduino.
Разработка проекта
На современном рынке представлено множество устройств Arduino, имеющих различную комплектацию. Но универсального решения «на все случаи жизни» не существует. В зависимости от поставленной задачи каждый комплект подбирается в индивидуальном порядке. Чтобы избежать ошибок, требуется разработка проекта.
Какие проекты можно создавать на Arduino?
Ардуино позволяет создавать множество уникальных проектов. Вот лишь некоторые из них:
- Сборка кубика Рубика (система справляется за 0,887 с);
- Контроль влажности в подвальном помещении;
- Создание уникальных картин;
- Отправка сообщений;
- Балансирующий робот на двух колесах;
- Анализатор спектра звука;
- Лампа оригами с емкостным сенсором;
- Рука-робот, управляемая с помощью Ардуино;
- Написание букв в воздухе;
- Управление фотовспышкой и многое другое.
Составление проекта для умного дома
Рассмотрим ситуацию, когда необходимо сделать автоматику для дома с одной комнатой.
Такое здание состоит из пяти основных зон — прихожей, крыльца, кухни, санузла, а также комнаты для проживания.
При составлении проекта стоит учесть следующее:
- КРЫЛЬЦО. Включение света производится в двух случая — приближение хозяина к дому в темное время суток и открытие дверей (когда человек выходит из здания).
- САНУЗЕЛ. В бойлере предусмотрен выключатель питания, который при достижении определенной температуры выключается. Управление бойлером производится в зависимости от наличия соответствующей автоматики. При входе в помещение должна срабатывать вытяжка, и загорается свет.
- ПРИХОЖАЯ. Здесь требуется включение света при наступлении темноты (автоматическое), а также система обнаружения движения. Ночью включается лампочка небольшой мощности, что исключает дискомфорт для других жильцов дома.
- КОМНАТА. Включение света производится вручную, но при необходимости и наличии датчика движения эта манипуляция может происходить автоматически.
- КУХНЯ. Включение и отключение света на кухне осуществляется в ручном режиме. Допускается автоматическое отключение в случае продолжительного отсутствия перемещений по комнате. Если человек начинает готовить пищу, активируется вытяжка.
Отопительные устройства выполняют задачу поддержания необходимой температуры в помещении. Если в доме отсутствуют люди, нижний предел температуры падает до определенного уровня.
После появления людей в здании этот параметр поднимается до прежнего значения. Рекуперация воздуха осуществляется в случае, когда система обнаружила присутствие владельца. Продолжительность процесса — не более 10 минут в час.
Стоит обратить внимание, что если в доме планируется установка умных розеток, то для управления ими лучше использовать приложения на мобильных устройствах, WIFI или через SMS сообщения. Визуальное программирование для Arduino можно осуществлять с помощью специального приложения FLProg, которое можно скачать с официального сайта http://flprog.ru/
Визуальное программирование для Arduino можно осуществлять с помощью специального приложения FLProg, которое можно скачать с официального сайта http://flprog.ru/.
Удивительные проекты на Ардуино Уно
Большинство профессионалов в сфере разработки электронных проектов на Аrduino uno любят экспериментировать. Вследствие этого появляются интересные и удивительные устройства, которые рассмотрены ниже:
- Добавление ИК-пульта в акустическую систему. В бытовой электронике пульт дистанционного управления является компонентом электронного устройства, такого как телевизор, DVD-плеер или другой бытовой прибор, используемый для беспроводного управления устройством с короткого расстояния. Пульт дистанционного управления, в первую очередь, удобен для человека и позволяет работать с устройствами, которые не подходят для непосредственной работы элементов управления.
- Будильник. Часы реального времени используются для получения точного времени. Здесь эта система отображает дату и время на ЖК-дисплее, и мы можем установить будильник с помощью кнопок управления. Как только время сигнала тревоги наступит, система подает звуковой сигнал.
-
Шаговый двигатель. Шаговый двигатель означает точный двигатель, который можно поворачивать на один шаг за раз. Такое устройство делают с помощью робототехники, 3D-принтеров и станков с ЧПУ.
– Для этого проекта возьмите самый дешевый шаговый двигатель, который вы можете найти. Двигатели доступны в режиме онлайн. В этом проекте используется шагомер 28byj-48, который подходит для большинства других подобных проектов. Его легко подключить к плате Arduino.
– Вам понадобятся 6 кабелей с разъемами типа «женщина-мужчина». Вам просто нужно подключить двигатель к плате, и все! Вы также можете добавить небольшую часть ленты на вращающуюся головку, чтобы увидеть, что она производит вращательные движения. - Ультразвуковой датчик расстояния. В этом проекте используется популярный ультразвуковой датчик HC-SR04, чтобы устройство могло избежать препятствий и двигаться в разных направлениях.
Когда вы закончите работу, на экране появится результат ваших действий. Чтобы все было просто и понятно, рекомендуется использовать ЖК-дисплей с конвертером I2C, поэтому вам нужно всего лишь 4 кабеля для подключения к плате Arduino.
Дистанционное управление «умным» домом
Home Automation Arduino и Raspberry Pi
Как уже упоминалось выше, с помощью сервера на Node.js можно связать вещи друг с другом. Это касается и визуализации процессов автоматики дома в Интернете через облачные сервисы. Это один способ управления своим домом через Интернет. Можно включить бойлер или отопительные приборы вручную заранее перед приездом в дом.
Другой способ — это получение данных и управление «умным» домом на платформе Arduino с помощью SMS и MMS сообщений. Ведь далеко не всегда может быть Интернет под рукой. И, если включение какого-либо прибора может быть не критичным, то получение сообщения о протечке воды может оказаться просто необходимым. И здесь, на помощь в разработке своими руками полнофункционального «умного» дома на платформе Arduino может прийти плата Edison компании Intel.
И что же мы получаем?
Как видно, Arduino — это не просто плата для разработки каких-то простых устройств автоматики. На платформе Arduino можно легко создать своими руками даже автоматику «умного» дома. При этом нет необходимости переплачивать деньги за устройства от компании Simens, которые дороги и обойдутся в 5-10 раз дороже Arduino.
Arduino можно подключить к компьютеру и получить визуализацию процессов на экране монитора или планшета. Автоматикой «умного» дома на платформе Arduino можно управлять через Интернет или с помощью SMS и MMS сообщений. На Arduino можно создавать своими руками достаточно сложные устройства.
Список источников
- tehznatok.com
- ElektrikExpert.ru
- UmnieDoma.ru
- all-arduino.ru
- ArduinoPlus.ru
- sovet-ingenera.com
- wiki.yaboard.com
- ArduinoMaster.ru
