Арматурные каркасы и металлоконструкции

Арматурные сетки сварные

Самая распространенная продукция – арматурные сетки сварного типа. Они изготавливаются из стержней (проволок), крестообразно соединенных между собой в местах пересечения с помощью точечной сварки.

Сварные сетки изготавливаются из стержней, сечением более 3 мм или из арматурной проволоки. Они могут быть:

• плоскими (если диаметр поперечных стержней – 10мм и более, а продольных – 5 мм и выше)
• или рулонными, если сечение стержней меньше указанных величин.

Ячейки могут быть прямоугольными или квадратными.

Плоская арматурная сетка

Условно сетки делятся на:

• легкие
• и тяжелые.

Если диаметр каждого из элементов не превышает 10 мм – конструкция относится к легким. Если сечение элементов хотя бы в одном направлении превышает этот показатель, изделие входит в категорию тяжелых.

Стержни (проволока), идущие в одном направлении, всегда должны совпадать по сечению.

Конструкции различаются и по расположению рабочей арматуры. Она может быть использована как в одном направлении, так и в обоих. В первом случае в перпендикулярном направлении устанавливается распределительная арматура.

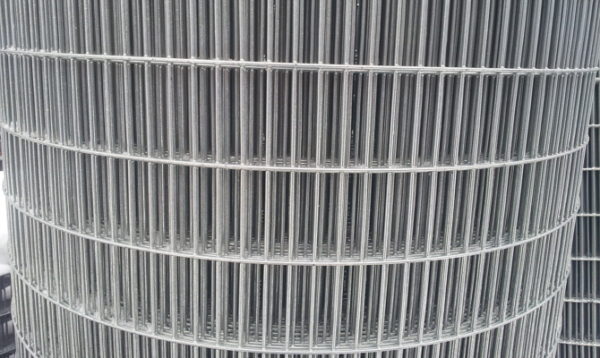

Сетка рулонная с прямоугольным ячейками

Длина сеток может составлять до 9 м. Ширина зависит от типа изделия: у легких — 0,65-3,8 м, у тяжелых — 0,65-3,05 м.

Устанавливаем каркас, заливаем бетон

Лучше всего собирать каркас из арматуры непосредственно в подготовленном котловане – это позволяет наиболее прочно зафиксировать элементы. Но если речь идет про армирование заглубленного ленточного фундамента или если котлован слишком узкий, чтобы работы велись прямо в нем, то можно собрать каркас снаружи над траншеей, после чего аккуратно опустить его на место. Здесь проблем обычно не возникает и пошаговая инструкция не нужна.

Последний и один из самых ответственных этапов – заливка фундамента.

Заливка ленточного фундамента бетононасосом

Желательно использовать для этого бетон марки М200 или выше. Он имеет высокую прочность, чтобы выдержать значительные нагрузки, а также обладает достаточным показателем морозостойкости.

Сразу следует сказать – для работы понадобится большое количество материала. Заранее проведите все необходимые расчеты – заливать бетон нужно за один прием, не допуская расслоения и других разделений. В противном случае прочность основания значительно снизится, а это скажется на безопасности эксплуатации дома. По этой же причине желательно арендовать бетономешалку. Сегодня многие компании предлагают такую услугу. К тому же, аренда дешевых моделей сравнительно недорога – менее тысячи рублей в сутки. При интенсивной работе за это время вполне можно справиться с работой. К тому же, наличие бетономешалки позволяет увеличить производительность – нужно лишь подбрасывать песок, цемент и заливать воду, получая вскоре готовый продукт, который нужно просто залить на каркас, установленный в опалубке. Работая лопатами, такой производительности добиться нельзя.

Рекомендуем к просмотру видео, где опытный инженер-строитель расскажет о важных нюансах армирования фундамента

На что следует обратить внимание при выполнении работ в первую очередь, чтобы основа дома получилась надежной

Теперь вы знаете, как армировать ленточный фундамент своими руками. Для этого вовсе не обязательно обладать узкоспециализированными навыками или покупать дорогостоящее оборудование. Достаточно знать хотя бы в теории, как армировать фундамент. Опыт придет в процесс, а все инструменты можно заменить дешевыми аналогами или же взять напрокат, экономя деньги и время.

Размеры

Главным параметром выбора арматуры для фундамента является ее диаметр или сечение. Такая величина, как длина или высота арматуры редко применяется в строительстве, эти значения индивидуальны для каждого строения и каждый техник обладает своими ресурсами при строительстве здания. Не говоря уже о том, что некоторые производители игнорируют общепризнанные стандарты длины арматуры и склонны к производству своих моделей. Армировка фундамента бывает двух типов: продольное и поперечное. В зависимости от вида фундамента и нагрузки сечения могут сильно меняться.

Продольное армирование обычно предполагает использование ребристых арматурных элементов, для армирования поперечного типа – гладких (сечение в данном случае составляет 6–14 мм) классов А-I – A-III.

Если руководствоваться нормативными сводами правил, можно определить минимальные значения диаметра отдельных элементов:

• продольные стержни до 3 метров – 10 миллиметров;
• продольные от 3 и более метров – 12 миллиметров;
• поперечные стержни высотой до 80 сантиметров – 6 миллиметров;
• поперечные стержни от 80 и более сантиметров – 8 миллиметров.

Как уже было замечено – это лишь минимально допустимые значения для арматуры фундамента и значения эти допустимы скорее к традиционному типу арматуры – к конструкциям стального типа. К тому же – не забывайте, что любой вопрос в строительстве зданий, а в особенности при строительстве объектов нестандартного типа с заранее неизвестной потенциальной нагрузкой, должен решаться индивидуально исходя из правил СНиП и ГОСТа. Рассчитать следующую величину самостоятельно достаточно сложно, но это тоже признанный стандарт – диаметр железного каркаса не должен быть менее 0,1% от сечения всего фундамента (это лишь самый минимальный процент).

Если идет речь о строительстве на территориях с нестабильным грунтом (где небезопасна установка кирпичных, железобетонных или каменных строений из-за их большого общего веса), то используются стержни с сечением 14 мм и более. Для более мелких строений используется обычный армокаркас, однако, не стоит относиться к процессу заложения фундамента попустительски даже в этом случае – запомните, даже самый большой диаметр/сечение не спасет целостность фундамента при неправильной схеме армирования.

Виды арматуры

Для изготовления арматурных стержней и каркасов применяют стали, указанные в таблице 1.

Таблица 1. Арматурная сталь для железобетонных изделий

Арматурную сталь выпускают:

• гладкую горячекатаную сталь — для армирования железобетонных конструкций (ГОСТ 5781-..)
• гладкую сталь периодического профиля — для армирования обычных и предварительно напряжённых железобетонных конструкций (ГОСТ 5781-..)
• стержневую сталь арматурную и термически упрочнённую периодического профиля — для армирования предварительно напряжённых железобетонных конструкций (ГОСТ 10884-..)
• сталь горячекатаная по ГОСТ 5781-(..) — имеет 5-ть классов (A-I; A-II и Ac-II, A-III, A-IV, A-V)
• сталь термически упрочнённая по ГОСТ 10884-(..) — имеет 4-е класса (Aт-IV, Aт-V, Aт-VI, Aт-VII)

В обозначении арматуры на чертежах указан диаметр в миллиметрах, класс и ГОСТ.

Например:

Стержень арматуры периодического профиля диаметром 20 мм имеет обозначение 20 A-II ГОСТ 5781

Стержень гладкой арматуры диаметром 8 мм имеет обозначение

8 A-I ГОСТ 5781

Стержень гладкой холоднотянутой арматурной проволоки периодического профиля диаметром 4 мм имеет обозначение

4 Вр-I ГОСТ 6727

Угловые соединения

Жесткое внахлест и «лапкой»

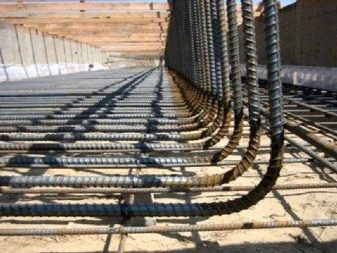

Свободные концы арматуры в одном направлении сгибаются под прямым углом и вяжутся  к перпендикулярным стержням. При этом внешние соединяются друг с другом, а внутренние привязываются к внешней.

Длина загнутого участка «лапки», с помощью которого обеспечивается нахлест, принимается 35-50 диаметров рабочего армирования. Шаг хомутов назначается 3/8 от высоты фундаментной ленты.

Схема армирования угла «лапки».

Хомуты Г-образной формы

Чтобы обеспечить надежное соединение рабочих прутов, внешние стержни работают совместно за счет Г-образного хомута, наложенного на них с нахлестом не менее 50 диаметров продольных прутов. Внутренние стержни привязывают к внешним, как в предыдущем случае:

a. загибают рабочие пруты под углом 90 градусов, длина сгиба («лапки») 50 диаметров;

b. присоединяют лапки к внешним стержням.

Шаг хомутов (горизонтальных и вертикальных) принимают 0,75 от высоты фундаментной ленты.

Армирование угла Г-хомутом и лапками.

Хомуты П-образной формы

В этом случае применяются дополнительные арматурные изделия, согнутые в форме буквы П. На один угол требуется два таких хомута длиной 50 диаметров продольных прутов. Внутренние рабочие стержни при таком соединении имеют такую же длину, как и внешние. В месте нахлеста П-образных хомутов устанавливают дополнительный каркас из вертикальной и поперечной арматуры.

Армирование угла П-хомутами.

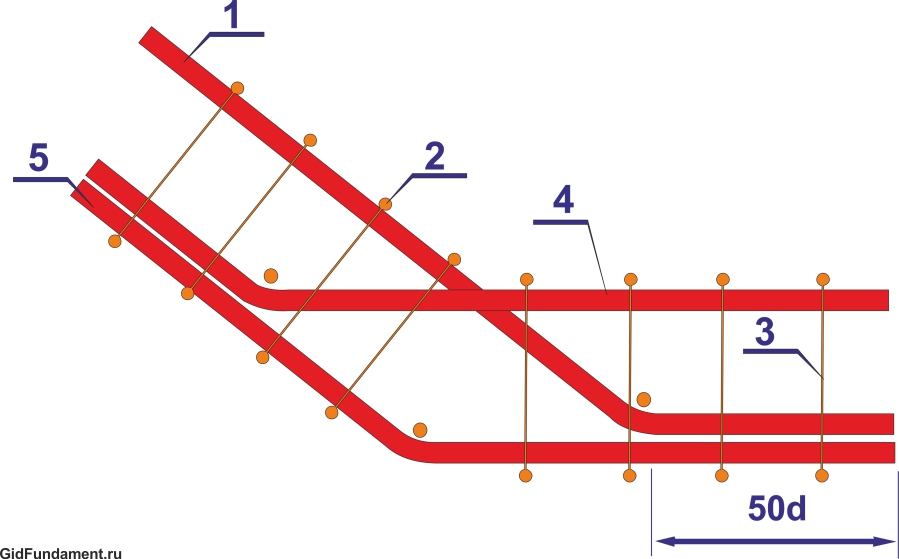

Армирование тупых углов

Выполняют внахлест. Внешний стержень изгибают под требуемым углом, а внутренние присоединяют к внешним с нахлестом не менее 50 диаметров. В точке сгиба наружного прута предусматривают дополнительный вертикальный хомут.

Схема армирования тупого угла.

Расчетная часть

Цельная фундаментная плита обеспечит устойчивость возводимого здания, если правильно составлена схема армирования монолитной плиты фундамента.

Экономия денежных средств, снижение трудовых затрат обеспечивается формированием основы со следующими характеристиками:

• Глубиной приямка — 0,3-0,5 м.
• Толщиной бетонной плиты — 0,15-0,3 м.

Для выполнения строительства необходима схема армирования плитного фундамента. Ее несложно разработать самостоятельно, зная габариты, особенности конструкции здания. Самостоятельно разработанный чертеж позволит оценить стоимость строительных мероприятий, профессионально подойти к выполнению работ по армированию.

Такая плита полностью заливается бетонной смесью, перед заливкой производится установка арматурного каркаса, который во много раз усиливает конструкцию

Зная габариты основания и, ориентируясь на интервал между стальными прутками и массу одного погонного метра арматуры, не сложно рассчитать количество стальных стержней необходимого сортамента.

Алгоритм выполнения расчёта потребности в арматуре, расположенной с шагом 20 см, рассмотрим на примере основания, имеющего габаритные размеры 900х700 см:

• потребность в продольных стержнях одного уровня каркаса определяем путем деления длины плиты на расстояние между стержнями — 900:20=45 прутков (длиной 7 метров). Количество продольной арматуры на две стороны составит 45х2=90 элементов;
• суммарное количество поперечно расположенных элементов определяем аналогично: 700:20х2=70 прутков (длиной 9 метров);
• рассчитываем общий метраж стержней усиления: 90х7+70х9= 1260 метров;
• определяем массу необходимой для усиления фундамента арматуры, зная вес погонного метра стального прутка. Например, для стержня диаметром 14 мм, погонный метр которого весит 1,21 кг, получаем: 1260х1,21=1524,6 килограмм.

Заказ прутков осуществляется в тоннах. Следует, руководствуясь полученным значением, заказывать незначительно увеличенное количество стержней с учетом отходов, связанных с резкой материала.

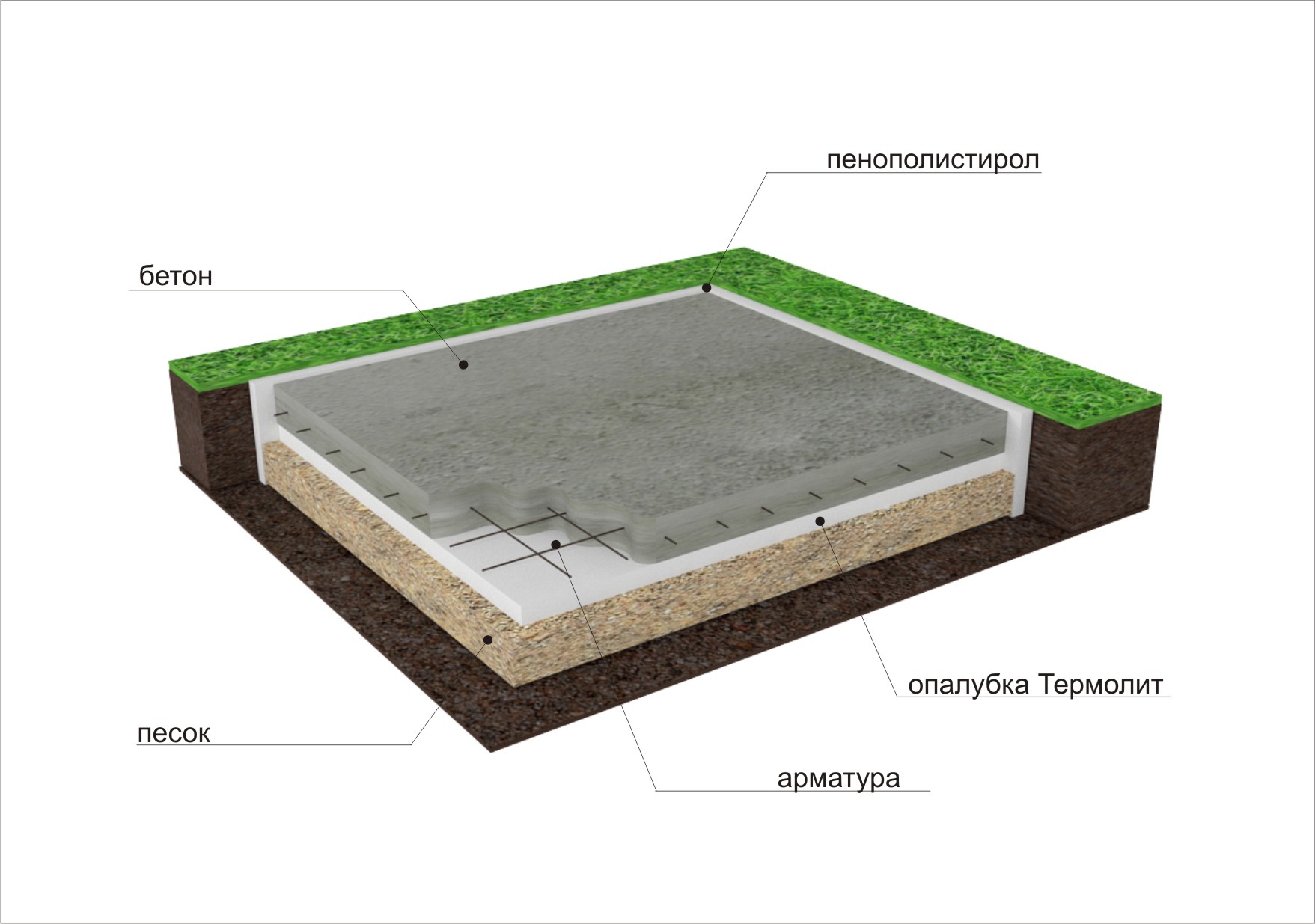

Схема армированной монолитной бетонной плиты

Нужно ли армировать ленточный фундамент?

Бетон является специфическим материалом. Он способен без видимых последствий выдерживать значительное давление, но разнонаправленные, растягивающие нагрузки переносит с большим трудом.

Бетонный блок, являющийся монолитной отливкой без дополнительных усиливающих элементов, способен выдерживать только равномерную сдавливающую нагрузку.

Если усилие будет приложено в центральной части, а края блока окажутся зафиксированы, он переломится при относительно небольшой нагрузке. Использовать его в таком виде в качестве основания для строительного объекта невозможно.

Проблема решается с помощью армирующего каркаса, помещаемого внутрь блока перед отливкой.

Армирование ленточных оснований является необходимым и обязательным условием, предписываемым требованиями СНиП 52-01-2003. Регламентируются все рабочие моменты создания железобетонных конструкций — состав бетона, размеры и материал арматуры, тип конструкции каркаса, способ сборки и прочие вопросы.

Соблюдение норм СНиП обязательно для всех строителей, поскольку только таким образом можно обеспечить надежность постройки и безопасность людей.

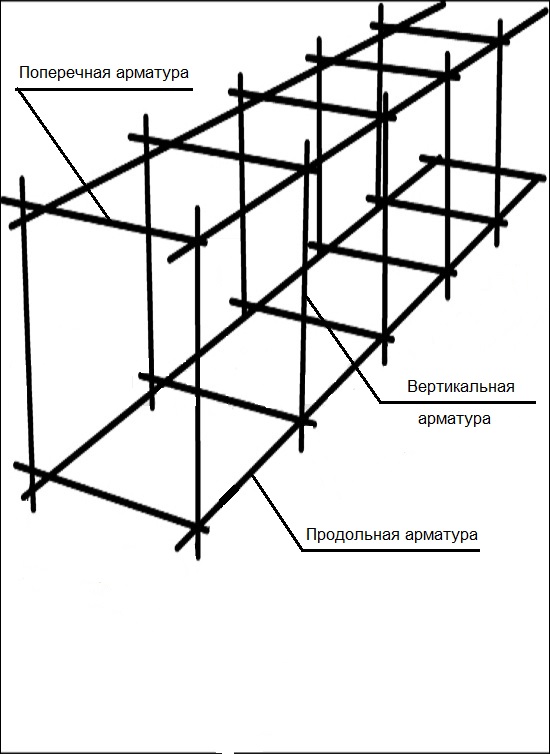

Расположение арматуры в конструкции и общие положения

Стержни, заложенные в бетон, различаются по назначению:

• Продольные горизонтальные (рабочая арматура). Располагаются вдоль ленты, воспринимают изгибающую нагрузку. Диаметр подбирается расчетом. Для любой конструкции, толщина которой составляет 15 см и менее армирование закладывается в один слой. Для элементов с толщиной более 15 см (ленточные фундаменты) используется арматурный каркас, который состоит чаще всего из нижнего и верхнего армирования. В ленточном фундаменте диаметры продольных стержней для изготовления каркасов могут отличаться, но нижние всегда принимаются большего или равного (для небольших нагрузок) диаметра.
• Поперечные горизонтальные (хомуты). Обеспечивают совместную работу продольного армирования, связывают арматурный каркас в единое целое. Назначаются из конструктивных соображений (без расчета).
• Вертикальные (хомуты). При толщине конструкции более 15 см требуется связать не только продольные пруты, расположенные в одном горизонтальном уровне, но и верхнюю и нижнюю часть арматурного каркаса. Функцию берут на себя вертикальные хомуты. Диаметр и шаг назначается из конструктивных соображений.

Для каждого типа армирования отдельно рассматривается:

• диаметр;
• шаг;
• количество стержней.

Общими требованиями, о которых далее будет рассказано подробно, являются:

• марка стали;
• класс арматуры;
• защитный слой.

Арматурные каркасы для фундаментов

Одним из частых применений арматурного каркаса являются работы по устройству различных фундаментов.

• возможность выполнения фундаментов в стесненных условиях городской застройки. Достигается увеличением прочности и несущей способности конструкции при меньших размерах;
• сокращение сроков строительства. Происходит благодаря удобству использования и увеличению скорости набора конструкцией фундамента прочности, позволяющей приступить к продолжению работ;
• увеличение производительности труда.

По сути, арматурный каркас выполняет в общей конструкции фундамента роль скелета. Армирование различных видов фундамента также несколько отличается друг от друга.

Невысокая сложность работ вполне позволяет их выполнение собственноручно, без привлечения профессиональных строителей.

Арматурные каркасы для ленточного фундамента

Фундамент ленточного типа достаточно часто применяется в частном домостроении. Изготовление каркаса для него сложнее, чем для других распространенных видов фундамента. Вязание можно выполнять как внутри смонтированной опалубка, так и вне ее, с последующей установкой каркаса на месте использования.

Последовательность выполнения работ:

• сначала укладываются поперечные стержни (их длина на 10 см короче ширины фундамента). Обычно для этого используется арматура, как правило, гладкая, диаметр которой 6-8 мм;
• затем укладываются два стержня арматуры в продольном направлении (ребристая, диаметр от 12 до 16 мм). Таким образом получается каркасный нижний пояс. Здесь и далее – все пересечения должны перевязываться вязальной проволокой. В редких случаях могут использоваться хомуты из пластика;
• устанавливается вертикально в местах соединений арматура (гладкая, диаметр 6-8 мм). Ее высота также на 10 см меньше высоты планируемого фундамента;
• по аналогии с нижним выполняется верхний пояс каркаса, который крепится к вертикальной арматуре.

Каркас устанавливается обычно на куски из труб ПВХ или что-то, сопоставимое по размерам.

Один из возможных вариантов изготовления каркаса приводится на следующем видео:

Арматурные каркасы для плитного фундамента

Вsполнение каркасов для данной конструкции фундамента не представляет особой сложности и несколько менее трудоемко. По большому счету, каркас в этом случае –конструкция из двух сеток, смонтированных друг от друга на расстоянии, которое высчитывается исходя из планируемой толщины плитного фундамента.

Дополнительно узнать все о плитах перекрытия можно из этой статьи

Сетки состоят, как правило, из арматурных ребристых стержней диаметром 12-14 мм. Они соединяются перемычками, которые изготавливаемыми из уголка, пластиковых труб и любых других материалов нужного размера, которые не поддаются гниению и способны нести достаточную нагрузку.

Не следует забывать о необходимости защитного слоя бетона толщиной 50 мм со всех сторон арматуры.

Арматурные каркасы для свайного буронабивного фундамента

Для буронабивных свай используется наиболее простая в изготовлении конструкция. Она состоит из 2-4 прутьев арматуры с ребристой поверхностью (обычно применяется диаметр 12 мм). Длина прутьев принимается из расчета необходимости выпуска на 30-50 см сверху сваи. Соединение прутьев в каркас выполняется круглыми или треугольными хомутами. Часто используются готовые каркасы заводского изготовления, что неудивительно, так как конструкция буронабивных свай достаточно однотипна и стандартизирована.

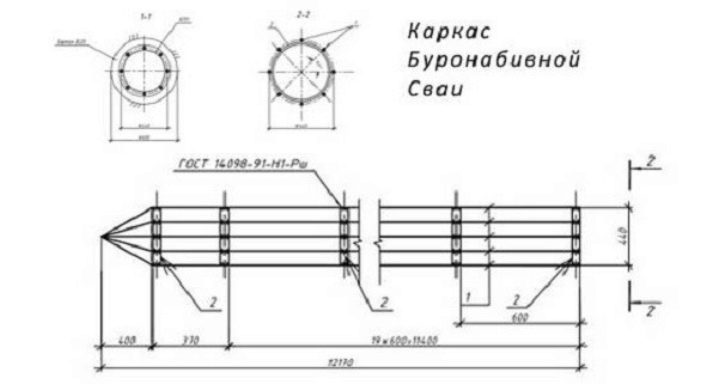

Возможный вариант изготовления арматурного каркаса для свай содержится в следующем видео:

Представить современное строительство без широкого использования арматурных каркасов практически невозможно. Они давно и прочно стали его неотъемлемой частью. Это вовсе неудивительно, учитывая высокие эксплуатационные свойства и характеристики получаемых с их помощью железобетонных и других конструкций.

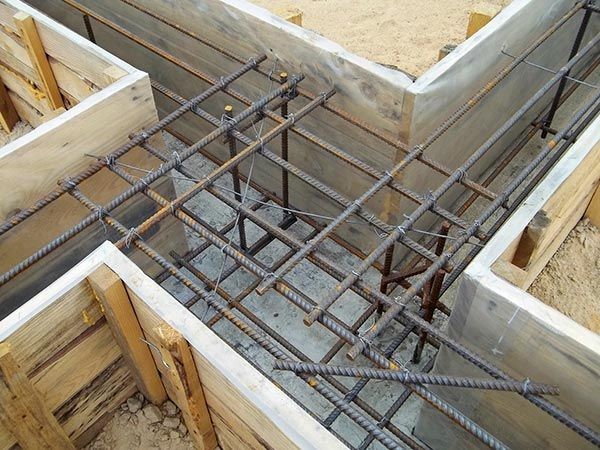

Армирование углов

Угловые элементы ленточного фундамента, к которым относятся и Т-образные примыкания, армируются путем установки изогнутых анкеров — отдельных стержней, согнутых под нужным углом. Нередко изгибаются рабочие стержни, если их длина позволяет это сделать (например, на углах коротких стенок или примыканий).

Углы фундамента испытывают повышенные напряжения, поэтому наличие дополнительной анкеровки необходимо для увеличения прочности соединения каркаса и повышения несущей способности данного участка ленты.

Основными ошибками, часто встречающимися при армировании углов, являются:

• Использование усиления только внешнего контура, с недостаточной анкеровкой внутренней части угла.
• Отсутствие соединения между внешними и внутренними стержнями.
• Отсутствие механической связи между подошвой и каркасом.
• Неправильное размещение точек соединения стержней.

Использование анкеров и грамотное соединение с основными элементами армпояса позволяет избежать ошибок и усилить ответственные участки каркаса.

Расчёт

Как уже говорилось выше, для создания арматурного каркаса нужны точные параметры и характеристики будущей постройки. Для начала стоит определиться с выбором фундамента. Если он определен, проводится расчет необходимого количества стержней и проволоки для скрепления.

Ключевой измерительной величиной прочности армокаркаса является диаметр прутьев. Чем он больше, тем прочнее конструкция. Чтобы определить нужную толщину, необходима информация о типе грунта строительной площадки и массе строения.

Необходимые данные при расчете арматурных каркасов:

• диаметр сваи;
• длина сваи;
• расстояние между опорами;
• длина арматурного выпуска;
• периметр стройплощадки.

Для начала необходимо рассчитать количество необходимой арматуры с учетом величины периметра строительной площадки и расстояния между опорами фундамента:

24/2=12 шт.

Затем высчитывается необходимое количество ребристой арматуры для одной сваи:

(2+0,3) х3=6,9 м.

Тогда на все сваи понадобится:

12х6,9=82,8 м (округлим до 83 м).

Далее производится расчет количества гладкой арматуры, сгибаемой в дугу.

Длина окружности будет следующей:

3,14х0,2=0,628 м.

На одну сваю потребуется две таких дуги.

Следовательно, на одну сваю гладкой арматуры уйдет:

2х0,628=1,256 м.

Общая длина необходимой гладкой арматуры составит:

12х1,256=15,072 м (округлим до 16 м)

Таким образом, на создание арматурного каркаса понадобится 83 метра ребристой и 16 метров гладкой арматуры.

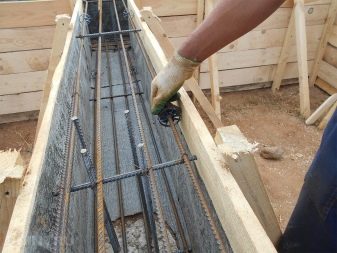

Вязка каркасов

При возведении фундамента крайне важно обеспечить надежное закрепление всех элементов каркаса между собой. Для удобства возможные вопросы сведены в таблицу

Рекомендуем прочитать: Как правильно вязать арматуру для ленточного фундамента.

При проектировании и строительстве фундаментов возникает множество вопросов. К каждому из них следует отнестись внимательно, чтобы избежать осложнений при эксплуатации.

Советы

Не пугайтесь при виде наших рекомендаций. Не забывайте, что правильная установка фундамента без посторонней помощи – результат не одного года практики. Лучше один раз ошибиться, даже следуя указанным нормам, и знать, как что-то делать в следующий раз, чем постоянно ошибаться, опираясь лишь на советы ваших знакомых и друзей.

Не забывайте о помощи нормативных документов СНиП и ГОСТ, первичное их изучение может показаться вам сложным и непонятным, однако, когда вы хоть немного освоитесь в установке арматуры для фундамента, вы найдете эти пособия полезными и сможете их использовать дома за чашечкой чая или кофе. Если какой-то из пунктов окажется для вас слишком сложным – не стесняйтесь обращаться в специализированные сервисы поддержки, специалисты помогут вам с точными подсчетами и составлением всех необходимых схем.

О том, как быстро вязать арматуру для фундамента, смотрите в следующем видео.
