Чугунная печь-камин morso 7140

Для дачи

Клеймо Балезинского литейно-механического завода и дачная чугунная печь серии ПЧ его производства

Загородный домик с участком земли у простого рабочего или мелкого служащего – явление типично российское (точнее, еще советское), на Западе неизвестное. Поэтому на рынке дачных чугунных печей еще с тех времен прочно держится продукция Балезинского литейно-механического завода. На дачах можно увидеть чугунные печки-«балезинки» с фирменным клеймом (стилизованное БЗ, см. рис. справа), которым перевалило за 50. И ничего – варят, парят, даже зимой греют. Выдерживают работу с боровом (горизонтальным участком дымохода) из стальной трубы длиной до 3-3,5м, обеспечивающим КПД печи более 65%.

В Балезино выпускают дачные чугунные печи ПЧ-1 и ПЧ-2. В Рубцовске – очень похожие на них ПЧМ(А), ПЧМ-1, ПЧМ-2. Те и другие – на мощность 7-12 кВт. Печи ПЧ-1 и ПЧМ(А) разборные: их разобранными можно перевозить в багажнике, а по частям в одиночку переносить из помещения в помещение. Самая тяжелая из балезинских и рубцовских печей весит ок. 150 кг.

Секрет балезинских и рубцовских печей – в удачно выбранной марке чугуна СЧ15-32. Он достаточно жаростоек, пластичен (выдерживает многократные проливы жидкости на горячую печку), хорошо пропускает ИК, отчего пережечь балезинскую или рубцовскую печь очень трудно: эти печи выдерживают многократное форсирование топки прим. в 2,5 раза по мощности (до светло-красного каления печи) без видимого ущерба для себя. Однако в последнее время у «балезинок» и «рубцовок» появились сильные конкуренты в виде тех же тверских Березок, но не банных, а дачных. Дачные чугунные печи Березка делаются уже с использованием современных материалов и технологий. Поэтому, во-первых, печь Березка один человек переносит всю целиком. Далее, тверичане снабдили свои печи топкой со стеклянной дверцей, превратив их в мини печи-камины. Благодаря грамотно рассчитанной конфигурации корпуса и ребер охлаждения тверские дачные чугунные печи. будучи весьма компактными, хорошо греют помещение конвекцией и не жгутся ИК. Наконец, стойкость чугунных печей Березка в термоударам впечатляет: раскаленную печку можно завалить снегом, и хоть бы что ей, см. ролик:

Видео: тест чугунной печи на стойкость

https://youtube.com/watch?v=anuWXYiyuJE

Итак – удачного вам выбора чугунной печи. Будем надеяться, что материалы статьи вам в этом помогут.

Ниже Вы можете поделиться своими мыслями и результатами с нашими читателями и постоянными посетителями.

Также можно задать вопросы автору*, он постарается на них ответить.

Выбираем печь

Чугунные печи различного назначения в РФ выпускают немало производителей. Ведущие хорошо известны:

• Балезинский литейно-механический завод
• Бренеран
• ГК Мета
• Теплодар
• Экокамин

Однако, во-первых, и китам отрасли репутация частенько мешает. Все, напр., знают, что Везувий это банные печи. Между тем в продаже найдется относительно недорогая, но хорошая чугунная печь Везувий для дачи. Напр., Везувий Т180 (оригинальный дизайн) или Везувий Триумф, см. видео:

Видео: обзор печи из чугуна Везувий Триумф

Во-вторых, и в своей епархии у ведущих имеются небольшие, но достойные конкуренты. Особенно в области наиболее востребованных банных печей из чугуна, см. ниже.

Доменный процесс

Общая схема доменной печи с обслуживающими системами дана на рис. Литейный двор – принадлежность небольших доменных печей, дающих в основном литейный чугун. Большие домны дают свыше 80% переделочного чугуна, который чугуновоз с разливочной площадки тут же увозит в конверторные, мартеновские или электроплавильные цеха для передела в сталь. Из литейного чугуна отливают в земляные формы-опоки, как правило, болванки – чушки – которые отправляются производителям металлоизделий, где переплавляются для отливки в изделия и детали в печах-вагранках. Чугун и шлак традиционно выпускаются через отдельные отверстия – летки, но домны новой постройки все чаще снабжаются общим летком, разделенным на чугунный и шлаковый жароупорной плитой.

Общая схема устройства доменной печи

В настоящее время запасов угля и коксовых печей при домнах, похоже, вовсе не осталось. Современная доменная печь работает на привозном коксе. Коксовый газ – смертельно ядовитый убийца экологии, но он же ценнейшее химическое сырье, которое нужно использовать немедленно, еще горячим. Поэтому коксохимическое производство давно уже выделилось в отдельную отрасль, а кокс металлургам поставляют транспортом. Что, кстати, гарантирует стабильность его качества.

Как работает домна

Непременное условие успешной работы доменной печи – избыток углерода в ней в течение всего доменного процесса. Термохимическую (выделена красным) и технико-экономическую схему доменного процесса см. на рис; выплавка чугуна в доменной печи происходит след. образом. Новую домну или реконструированную после капремонта 3-го разряда (см. ниже) заполняют материалами и разжигают газом; также разогревают один из кауперов (см. далее). Затем начинают дуть воздух. Сразу же усиливается горение кокса, повышающее температуру в домне, начинается разложение флюса с выделением углекислого газа. Его избыток в атмосфере печи при достатке вдуваемого воздуха не дает коксу догореть полностью, и в больших количествах образуется монооксид углерода – угарный газ. Он в данном случае не яд, а энергичный восстановитель, жадно отнимающий кислород у окислов железа, составляющих руду. Восстановление железа газообразным моноокислом, вместо менее активного твердого свободного углерода – принципиальное отличие домны от домницы.

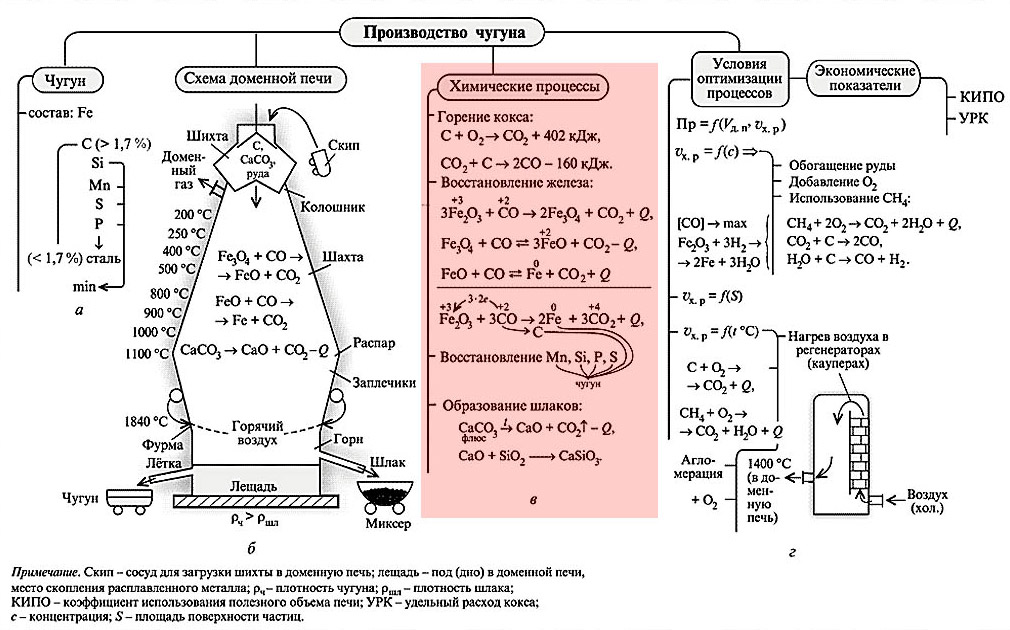

Химические процессы и температура в разных зонах доменной печи

По мере сгорания кокса и распада флюса столб материалов в домне оседает. В общем доменная печь представляет собой два составленных основаниями усеченных конуса, см. далее. Верхний, высокий, это шахта домны, в ней железо из разнообразных окислов и гидроокиси восстанавливается до моноксида железа FeO. Самая широкая часть доменной печи (место сопряжения оснований конусов) называется распаром (распар, распара – неправильно). В распаре оседание загрузки замедляется, и железо восстанавливается из FeO до чистого Fe, которое выделяется каплями и стекает в горн домны. Руда как бы парится, потея расплавленным железом, отчего и название.

Температура в доменной печи в пределах столба загрузки растет от 200-250 градусов под колошником до 1850-2000 градусов в распаре. Восстановленное железо, стекая вниз, контактирует со свободным углеродом и при таких температурах сильно им насыщается. Содержание углерода в чугуне превышает 1,7%, но выколотить его, как из крицы, из чугуна невозможно. Поэтому полученный из домны чугун тут же, чтобы не тратить средства и ресурсы на его переплавку, увозят жидким для первого передела в обычную конструкционную сталь или слябы, а доменная печь, как правило (большие и сверхбольшие домны – исключительно), работает в составе металлургического комбината.

Для бани

Как правильно построить, истопить баню, как в ней париться – темы отдельные. Тем более, что предпочтений относительно конструкции банной печи с каменкой столько же, сколько и банщиков. Пока бесспорны всего два обстоятельства. Первое: проточная каменка, сквозь которую проходят дымовые газы – пережиток времен черных бань. Люди в банях с проточными каменками угорают систематически, а при наддаче в такую водой вылетает облако сажи.

Второе – огромная каменка-корзина, облекающая всю печь, кроме топочной дверцы и поддувала, пригодна лишь для общественной сауны с истопником при мощной печи. Причем и в этом случае должна заполняться особыми породами камня: талькохлоритом (стеатитом, талькомагнезитом, жировиком, мыльным камнем, печным камнем, горшечным камнем – синонимы) или змеевиком (аптекарским камнем). Причина – банную печь-корзину нужно протапливать до полусуток и более, пока все камни не прогреются до нужной температуры. Зато потом смены парящихся могут меняться непрерывно и часто, не сбивая пара, лишь бы печь топилась.

Мы же далее займемся техническими вопросами выбора чугунной банной печи, справедливыми при выборе печи для русской и финской бани, с открытой и закрытой каменкой. Правильно подобранная банная печь из чугуна прослужит не менее 7-10 лет и позволит получать как мягкий, та и ядреный пар. Об общих критериях выбора банной печи и отзывах о них можете посмотреть еще одно видео ниже:

Видео: обзор чугунных печей для бани

Длительность теплоотдачи после топки для банной печи не критична, т.к. большая часть необходимого тепла запасается в каменке. Гораздо большее значение имеет временное сопротивление материала разрыву – именно оно спасает печь от растрескивания при попадании на нее воды

Тут важно знать, что временная прочность на разрыв сильно падает при перегреве печи, т.е. при форсировании топки

Конструкции банных печей сложились вполне и ничего принципиально нового в них за последние годы не внесено. Печи Вулкан чугунной серии Легенда (поз. 1-4 на рис.) и Гефест (поз. 5 и 6) неспециалист на глаз не отличит друг от друга. Марки чугуна, из которого они изготовлены, найти трудно – ноу-хау фирмы. Но их создатели соблюдают основной принцип конструирования банных чугунных печей: не гнаться за прочностью чугуна. Чем меньше в нем углерода, тем лучше чугун пропускает ИК, необходимые для прогрева каменки. Исключение – вентилирумая каменка, но в сауне ее нужно греть очень долго, а в русской бане ядреного пара от нее не получишь. И в то же время низкоуглеродистый чугун более жаропрочен. Поэтому, если будете выбирать банную печь по марке чугуна, смотрите. Чтобы первое число в ее обозначении было ближе к указанным выше нижним пределам.

И третье – не упускайте из виду производителей второго-третьего эшелонов (печи Сударушка, Сурья и др.)

Стараясь удержаться на плаву перед лидерами рынка, они уделяют должное внимание качеству своей продукции. И нередко в спецификациях дают марки чугуна в печи подетально, что позволяет выбрать печь с полным знанием дела

Благодаря такому подходу некоторые из представителей банно-печного андеграунда активно догоняют лидеров, см. напр. обзор тверских банных печей из чугуна Березка:

Конструкция домны

Конструкция доменной печи как сооружения дана на рис:

Конструкция доменной печи

Вся домна собирается в стальном футляре с толщиной стенок от 40 мм. В жароупорный пень домны (цоколь, оголовок, навершие подземного фундамента) замуровывается лещадь (под) цилиндрического горна. Футеровка горна достигает толщины 1,3-1,8 м и неоднородна: осевая зона лещади футеруется высокоглиноземистым кирпичом, плохо проводящим тепло, а бока – графитированными материалами, обладающими довольно высокой теплопроводностью. Так нужно, поскольку термохимия расплава в горне еще не «успокоилась» и там выделяется некоторый избыток тепла против потерь на остывание. Если его не отвести вбок, на жароустойчивый пень, строение доменной печи потребует очередного ремонта более высокого разряда (см. ниже).

Расширяющаяся вверх часть домны – заплечики – футеруется уже графитированными блоками толщиной ок. 800 мм; такой же толщины шамотная футеровка шахты. Шамот, как и футеровка горна с заплечиками, не смачивается расплавленным шлаком, но ближе к последнему по химическому составу. Т.е., домна в работе минимально обрастает нагаром и лучше держит внутренний профиль, что упрощает и удешевляет очередной ремонт.

Горн и заплечики работают в самых тяжелых условиях, лишние весовые нагрузки для них опасны, поэтому шахта домны опирается своими плечами (кольцеобразным выносом) на прочное стальное кольцо – маратор – покоящееся на стальных колоннах, замурованных в пень. Таким образом, весовые нагрузки горна с заплечиками и шахты передаются на основание домны раздельно. Горячий воздух из кауперов задувается в домну из кольцевого трубчатого коллектора с теплоизоляцией через специальные устройства – фурмы, см. далее. Фурм в домне бывает от 4-х до 36 (в доменных печах-гигантах на 8000-10 000 тонн шихты и 5-6 тыс. тонн чугуна в сутки).

Разряды ремонта

Текущее состояние доменной печи определяется по химическому составу чугуна и шлака. Если содержание примесей подходит к пределу, назначается ремонт домны 1-го разряда. Из горна выпускают расплавы, глушат кауперы (см. далее) и оставляют домну на малом дыхании, с температурой внутри горна 600-800 градусов. Ремонт 1-го разряда включает в себя визуальный осмотр, ревизию механического состояния, измерение показателей профиля печи и взятие проб футеровки для химического анализа. Когда-то домну на малом дыхании осматривали люди в специальных защитных костюмах с автономными дыхательными приборами, ныне это делается дистанционно. После ремонта 1-го разряда домну можно вновь запускать без розжига.

Результатом ремонта 1-го разряда чаще всего (если только не проморгали плохую руду, флюс и/или бракованный кокс) назначается ремонт 2-го разряда, в ходе которого подправляется футеровка. Ее частичная или полная перекладка, рихтовка или замена колошникового аппарата осуществляются в порядке ремонта 3-го разряда. Он, как правило, приурочивается к технической реконструкции предприятия, т.к. требует полного останова, остывания печи, а затем ее перезагрузки, розжига и перезапуска.

Круглая печь в металлическом футляре

Цилиндрические печи в металлических футлярах, благодаря особой кладке, позволяют существенно сократить расход кирпича и уменьшить массу конструкции. Эта модификация считается самой малозатратной в плане строительства, но ее нельзя отнести к эффективным и экономичным в эксплуатации. Выбирать эту круглую печь для дома с постоянным проживанием не рекомендуется, но она вполне подойдет для дачи, летней кухни и в качестве резервного источника тепла.

Принцип строительства печи в кожухе

Круглые кирпичные печки в металлических «рубашках» отличаются от толстостенных прямоугольных и квадратных конструкций методом строительства, сочетающим кладку на плашку и на ребро. В качестве кожуха используют кровельное железо или сталь. Футляр состоит из секций, наращиваемых по мере кладки. Окружность металлического кожуха должна быть больше примерно на 3 см. К примеру, для печи диаметром 1 метр необходим круг диаметром 105-110 см.

Первый ряд выкладывают насухо в форме круга, начертив на фундаменте нужный контур. Для центральной части можно использовать половинки кирпича и щебень. На этом этапе, как и всегда, устанавливают топочную дверку. Желательно приобрести специальную дверку и другие печные приборы для моделей закругленной формы. Еще проще воспользоваться готовым набором, в который входит кожух, дверки, колосниковая решетка, задвижки. Как правило, к этим комплектам прилагают подробные порядовки кладки.

Современные футляры с дверками из огнеупорного стекла

Участок до перекрытия топливника кладут в полкирпича с обязательной перевязкой и стесыванием кирпичей. Нижнее кольцо металлического кожуха надевают на третий ряд, используя для точности отвес. Для фиксации футляра промежуток между кирпичом и металлом заполняют глиняным раствором, дают ему затвердеть и продолжают кладку

Важно использовать для сцепления металла и кирпича более жидкий раствор, чем для кирпичной кладки. Толстые швы, неизбежные на внешней стороне стенок, рекомендуется упрочнять щебенкой

Металлический футляр напоминает несъемную опалубку

Топочная камера получается округлой формы, способствующей улучшенному разогреву стенок. Перекрытие топки чаще всего делают путем выкладки кирпича с напуском. Сформировав топку, переходят на кладку в ¼ кирпича и возводят стенки этим методом до перекрытия дымооборотов. Перекрытие, разделку и дымоход кладут плашмя, продолжая соблюдать перевязку.

Устройство топочной камеры

Порядовая схема кладки печи в металле

Строительство печи в футляре только кажется простым, на самом деле кладка в кожухе имеет немало сложностей и требует опыта. Новичкам рекомендуем поискать более простые модели или позвать на помощь опытных мастеров.

Для этой небольшой постройки диаметром 65 см и высотой 230 см потребуется:

• 195 штук керамического и 65 штук шамотного кирпича;
• около 11 кг огнеупорной глины;
• немного песка (зависит от жирности глины);
• лист рубероида 80*80 см для изоляции фундамента;
• топочная дверка 21*25 см;
• колосники 18*25 см;
• три дверки 13*14 см для поддувала и прочистных отверстий;
• две задвижки 13*13 см.

Если не удалось найти готовый кожух, то его формируют из кровельного железа, предварительно вырезав отверстия под топку, задвижки, поддувальные и прочистные дверки.

Строение круглой печи

Конструкция печи бесканальная, для предохранения от охлаждающих токов холодного воздуха предусмотрена газовая вьюшка. Боковые отверстия в топке обеспечивают движение газов к печным стенкам. Перекрыша выполнена из трех рядов.

Схема кладки 1-12 рядов

Порядовка с 13 по 32 ряд

Другие виды цилиндрических печей

Помимо широко известной модификации в железном кожухе, существуют и другие круглые печи для дома. Одни из них можно построить, а другие – купить в готовом виде.

Кирпичные отопительные печи

Вместо металлической «рубашки» для облицовки кирпичных печей используют изразцы. В этом случае теплоэффективность очага значительно возрастает. Изразцы равномерно распределяют и сохраняют тепло, повышают безопасность печного оборудования и превращают печь в роскошный домашний очаг. Чаще всего за основу конструкции в этом случае берут голландку, придавая ей округлую форму.

Роскошная цилиндрическая изразцовая печь

Проще всего построить эффективный круглый очаг для отопления дома или дачи на основе готовой чугунной топки. Вместо дорогостоящих и сложных в работе изразцов в последнее время для облицовки кирпича используют доступный керамогранит или талькохлорит – практичный печной камень.

Круглая печь на основе готовой топки, облицованная талькохлоритом

Конвекционные печи из чугуна и стали

Современные чугунные и стальные печи-камины длительного горения в форме цилиндра ценят за оригинальный вид и компактность. Они одинаково подходят для пристенного, углового и островного размещения. Металлические очаги работают по принципу конвекции, поэтому для них несущественны небольшие размеры и низкий теплонакопительный коэффициент.

Печь-камин из металла

В какой-то мере к круглым металлическим печам можно отнести «булерьян» – популярную серию приборов для эффективного нагрева воздуха. Конструкция этой модели включает теплообменные трубы, окружающие топку. Холодный воздух попадает в нижние отверстия воздуховодов, нагревается и распространяется по помещению.

Принцип работы печи «булерьян»

Любое печное оборудование для дома требует подключения к дымоходу. Если навыков работы в этой области нет, после приобретения готовой печи необходимо обратиться к профессионалу за квалифицированной помощью.

Камин

Бесспорные лидеры рынка декоративных чугунных печей-каминов на сегодняшний день итальянские фирмы Edilkamin, La-Nordica, бельгийская FEEL и сербская Guca. Но, скажем, отечественные Теплодар ничуть не хуже. Тут все зависит не столько от ваших финансовых возможностей, сколько, если можно так выразиться, от направленности пиетета. По качеству и художественным достоинствам литых декоративных деталей российские чугунные камины никак не уступают иностранным. Каслинское литье – это ведь Россия. Кроме того, почти все чугунные печи-камины, кроме скандинавских и чешских (см. ниже) сделаны из… китайского чугуна, которого Поднебесная выплавляет едва ли не больше, чем все остальные производители мира вместе взятые. Китайский чугун совсем неплохой, но литейные качества российского все же лучше.

Если же чугунная печь камин нужна вам и для отдыха у огонька, и для отопления, то из иностранных обратите внимание на финские Harvia, Helo, Kastor, чешские ABX и немецкие Schmidt. Из отечественных – на Вулкан, Ермак, Термофор

Но в любом случае убедитесь, во-первых, что стекло топки термопрозрачное (ИК-прозрачное).

Второе – что топка печи из высокоуглеродистого чугуна; возможно, даже из заэвтектического. Чем больше в чугуне углерода, тем лучше он отразит в помещение ИК. Если сфотографировать через ИК-светофильтр печную сажу или графитовый кирпич, они покажутся светло-серыми, почти белыми. Не все в природе такого цвета, как мы видим. Высокая хрупкость науглероженного чугуна в данном случае не помеха, т.к. топка от попадания на нее воды защищена другими деталями печи. А вот высокая «скрытая теплоемкость» высокоуглеродистого чугуна позволяет получить феноменальный для печи «буржуечного» типа тепловой КПД до 80% (!).

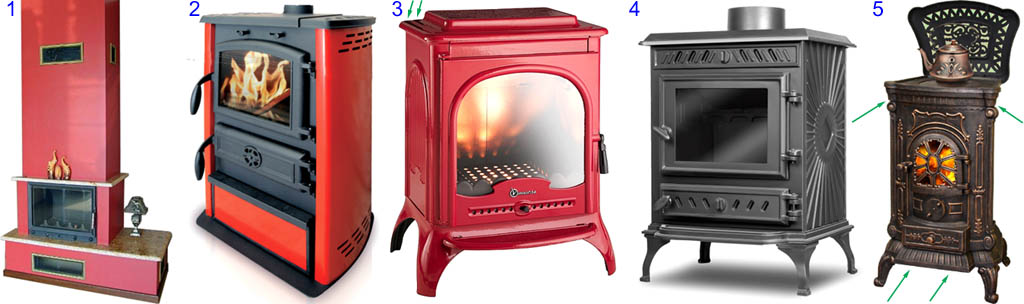

Декоративно-отопительные чугунные печи-камины с контурами воздушного отопления

И третье: чтобы как можно полнее использовать тепло пламени для обогрева, декоративно-отопительная чугунная печь-камин должна быть снабжена контуром воздушного отопления. Его входные и выходные окна могут быть на самом виду (поз 1 на рис.), сбоку (поз. 2) спереди и сверху (поз. 3), частично (поз. 4) или полностью (поз. 5) замаскированы декоративными деталями. Но обязательно – особенно если берете печь б/у без спецификации – убедитесь, что выходные воздушные окна есть. Тогда и входные точно отопительные, а не только приточные топочные.

Сажа: кирпич или дверцы

В таком дымоходе в обязательном порядке возникнет вопрос с сажей. Главным недостатком такого дымохода является необходимость в большом количестве дверец для очистки (Как прочистить дымоход).

Устройство для чистки дымохода.

Дверцы намного снижают эффективность дымохода. Неравномерный нагрев кирпичных стенок и металлических дверец приводит к большим перепадам температур внутри дымохода и, как следствие, к ухудшению тяги.

Работа не требует поспешности. Главное при сооружении данного дымохода — внимательность и аккуратность. Используя вышеперечисленные советы и рекомендации, вы с успехом сможете соорудить дымоход горизонтальный для своей печи.

Дымоход горизонтальной конструкции — тепло в дом, а не в трубу

Если для газового котла выгоднее установить металлический дымоход, то для дровяной печи лучший вариант – конструкция из кирпича. Если кирпичная труба будет строго вертикальной, то большая часть тепла будет уходить на улицу.

Многие, наверное, слышали название горизонтальный дымоход? Нет, мы не имеем в виду дымоход для газового котла «труба в трубе», расположенный горизонтально и предназначенный для отвода продуктов сгорания от газового котла с принудительной тягой. Такие дымоходы называются коаксиальными.

Вертикальность не всегда оправдана

Сегодня мы поговорим об устройстве печных горизонтальных дымоходах и о тонкостях их устройства.

Если твердотопливный или газовый котел предназначены для нагревания радиаторов отопления, которые, в свою очередь, отдают тепло внутрь помещения, с их дымоходами все понятно, чем вертикальней, тем лучше.

Больше — не значит лучше

По какому принципу работает обычная кирпичная печь? Прогретые кирпичи отдают свое тепло внутрь помещения. Соответственно, чем больше максимальная длина прогреваемой кирпичной кладки, тем больше тепла поступает в помещение.

Но это совершенно не говорит о том, что в обязательном порядке нужно строить печь большого размера. Просто необходимо такое устройство печи, при котором будет максимально использоваться тепло, полученное от сгорания топлива.

Основная суть статьи

1. В конструкции любого печного агрегата на твёрдом топливе присутствует колосник – деталь, без которой нормальное функционирование камеры сгорания невозможно.
2. Не следует недооценивать значение колосниковой решётки для экономичного использования отопительных устройств, поэтому нужно знать виды этого аксессуара и предъявляемые к ним требования.
3. Несмотря на значимость колосниковой решётки в конструкции печи, камина или котла на твёрдом топливе, при отсутствии чугунной комплектующей можно, владея минимальными слесарными навыками, самостоятельно изготовить аксессуар из стали.

Основной принцип

Принцип работы домны заключается в непрерывности металлургического процесса на весь срок эксплуатации печи до очередного капремонта, который производится раз в 3-12 лет; общий срок службы домны может превышать 100 лет. Доменная печь шахтная: сверху в нее периодически погружают порциями (колошами) шихту из руды с известняковым флюсом и кокс, а снизу также периодически выпускают расплавленный чугун и сливают расплав шлака, т.е. столб исходных материалов в шахте домны постепенно оседает, превращаясь в чугун и шлак, а сверху его наращивают. Однако путь черной металлургии к этой вроде бы несложной схеме был долог и труден.
