Электродный котёл для отопления частного дома

Водонагреватели электродного типа (электрокотлы) ЭПЗ.

Водонагреватели типа ЭПЗ пользуются спросом и авторитетом у потребителей, благодаря надежности, длительному сроку службы, простоте в эксплуатации и обслуживании.

• Электрокотлы ЭПЗ могут использоваться в системах отопления как в качестве автономных источников теплоснабжения зданий и помещений, так и в качестве резервных или добавочных, при включении их в один водяной контур с другими генераторами тепла. В комплекте с бойлерами они могут использоваться для горячего водоснабжения.
• Все типы водонагревателей комплектуются щитами управления, с помощью которых осуществляется автоматическое управление работой и поддержание температурного режима водонагревателя.
• В электродном котле электрическая энергия напрямую преобразуется в тепловую при прохождении тока через воду, поэтому КПД водонагревателей – 99%.
• При отсутствии воды в корпусе водонагревателя котел просто не работает, в отличие от ТЭНовых котлов, что гарантирует их пожарную и аварийную безопасность.
• Для отопления небольших помещений – дачных домиков, гаражей, торговых ларьков, бытовок и сторожек, выпускаются малогабаритные водонагреватели ЭПЗ-3И1 и ЭПЗ-6И1. В корпусах из термостойкого полипропилена находятся фазный и нулевой электроды, между которыми установлен регулятор мощности. На крышке корпуса установлена поворотная ручка регулятора мощности. Водонагреватели ЭПЗ-3И1 и ЭПЗ-6И1 используются в системах отопления с естественной циркуляцией, поэтому не требуют установки циркуляционного насоса. Они комплектуются щитами (терморегуляторами) для автоматического регулирования температуры воды в системе отопления.

Водонагреватель ЭПЗ-25И2М – последняя модель электрокотла мощностью 25 кВт. Он предназначен для отопления коттеджей, офисов, магазинов, других жилых и производственных помещений, площадью до 250 квадратных метров. Может работать в системах с естественной и принудительной циркуляцией воды. Водонагреватель ЭПЗ-25И2М комплектуется терморегулятором для поддержания необходимой температуры. Мощность котла регулируется поворотной ручкой.

Для отопления производственных помещений, казарм, магазинов, ферм, многоквартирных зданий и комплектации миникотельных выпускаются водонагреватели ЭПЗ-100И2. Они используются в системах отопления с принудительной циркуляцией для отопления помещений площадью до 1200 квадратных метров. Рекомендуемые циркуляционные насосы – К8/18. Котлы ЭПЗ-100И2 комплектуются терморегулятором ЩУА-2М. Автоматически поддерживается заданная температура воды в системе отопления. При использовании терморегулятора управление работой водонагревателя осуществляется через пускатель циркуляционного насоса.

Водонагреватели ЭПЗ-250И2 предназначены для отопления жилых и производственных помещений различного назначения общей площадью до 2500 квадратных метров и для комплектации мобильных электрических и универсальных тепловых контейнерных модулей. Рекомендуемые насосы – К8/18. Комплектуется терморегулятором для автоматического регулирования температуры и управления режимом работы котла. Терморегулятор комплектуется двумя датчиками температуры (рабочим и аварийным), и обеспечивает регулирование установленной температуры воды и защиту от короткого замыкания, перекоса фаз и перегрузок. Водонагреватель ЭПЗ-250И2 комплектуется также патрубком с предохранительным клапаном. Регулировка мощности производится поворотной ручкой, закрепленной на оси на крышке котла.

Можно ли сэкономить с электродным котлом

Для определения экономичности установки электродного котла необходимо учесть ряд факторов:

• общую степень электрификации здания;
• уровень теплоизоляции обогреваемых помещений.

Решая вопрос о целесообразности использования электродного котла для отопления дома, рассмотрим преимущества и недостатки этого вида нагревательного аппарата.

В пользу электродного аппарата служит то, что в качестве носителя энергии используется электричество, присутствующее практически везде. Нет необходимости прокладывать газопровод или заботиться о закупке топлива. Включать и выключать его можно дистанционно, что дает возможность заранее прогреть помещение в зимнее время.

Использование в качестве теплоносителя специальной жидкости с низкой температурой замерзания позволяет оставлять отопительную систему заполненной даже в морозы, не боясь повреждения труб и батарей.

При отоплении помещений электрическими нагревательными приборами отсутствует выделение вредных веществ, поэтому не требуется устройство дополнительной вентиляции. Замкнутый контур отопительной системы защищает теплоноситель от испарения.

Решение перейти на электрический электродный котел легко претворить в жизнь, так как он компактен, и его установка не представляет труда. При этом нет необходимости отказываться и от ранее установленной системы теплоснабжения, используя комбинированный вариант.

В случае если требуется обеспечить теплом большое количество помещений, возможна параллельная установка нескольких аппаратов. Это даст возможность менять степень нагрева за счет их включения и отключения.

Аппараты, выполненные в двухконтурном варианте, позволяют обеспечивать горячее водоснабжение. Исходя из площади отопления и степени теплозащиты можно подобрать аппарат необходимой мощности от 2 кВт до 50 кВт.

Подбор аппарата производится в зависимости от объема теплоносителя, циркулирующего по системе. Поэтому перед покупкой следует произвести расчет батарей исходя из соотношения 10 л жидкости на 1 кВт мощности.

Для удобства установки предусмотрены напольные и настенные варианты.

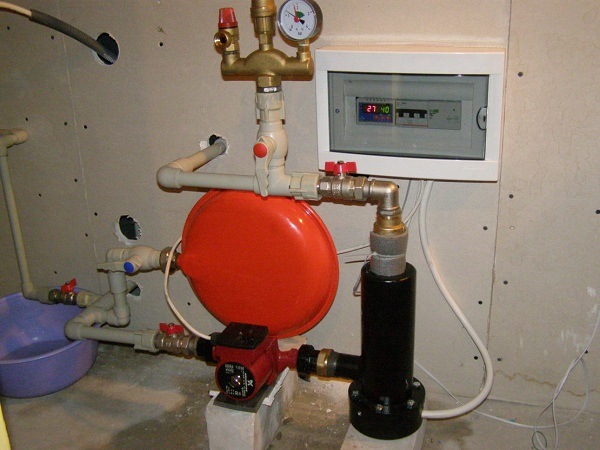

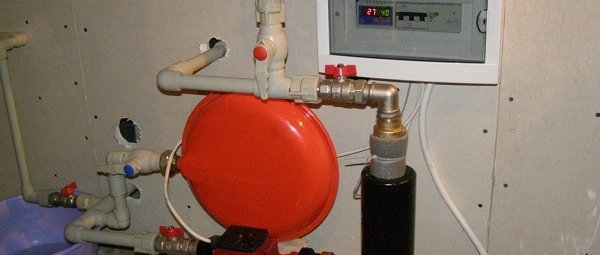

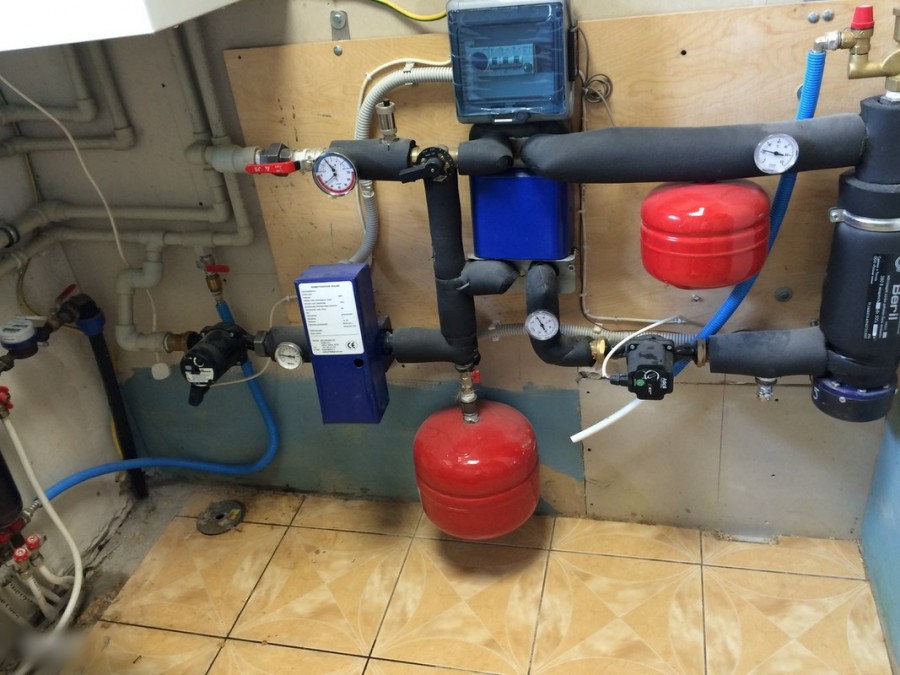

Небольшой котел в квартире с насосом. Источник фото: js.donetsk.ua

Высокий коэффициент полезного действия и относительно низкая цена также являются преимуществом электродного котла.

Недостатками данного вида отопления могут выступить повышенные требования к качеству теплоносителя.

Для качественной и долговечной работы требуется специальная подготовка воды и ежегодный ее замер по окончанию отопительного сезона.

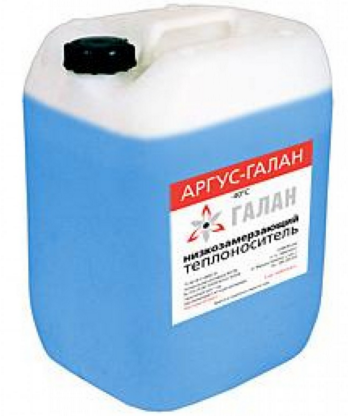

Но есть возможность использования специальной низкозамерзающей жидкости, что предотвращает размораживание системы в зимнее время. В этом случае профилактику и ремонт оборудования производят в межсезонье через каждые 3 г. При этом не требуется регулярное проведение промывки.

Электроды, входящие в состав ионного котла, являются расходным материалом и требуют замены через 3-5 лет. Но при соблюдении требований, что изложены в паспорте на аппарат, срок службы достигает 10 лет.

Электрокотлы нуждаются в заземлении, но такие же требования приводятся и к другим электроприборам высокой мощности. Создание единой системы заземления позволяет избежать множества проблем, особенно если в доме есть маленькие дети.

Конструктивные особенности

Используемый тепловой носитель нагревается в процессе движения разнонаправленно заряженных ионов между электродными контактами. Конструкция подобного нагревателя достаточно простая. В её состав входят: металлический стержень и полая стальная труба.

С двух сторон устройство герметично закрывается. К её бокам привариваются специальные патрубки. С помощью них обогреватель соединяется с отопительной системой.

На внутренний стержень крепится фазовый провод, а к поверхности корпуса – нулевой. Для питания мощных тепловых генераторов применяется трёхфазная сеть.

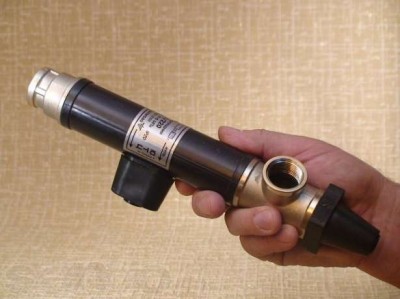

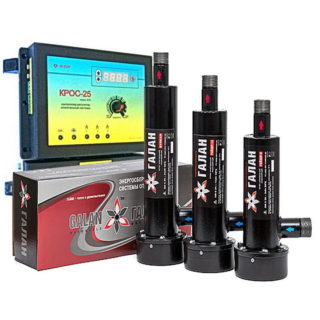

Котел Галан электродного (ионного) типа

Под воздействием переменного тока ионы, содержащиеся в составе теплового носителя, постоянно изменяют направление своего перемещения. Электролиз не осуществляется в полной мере. В процессе нагревания не происходит перенос вещества между двумя электродами.

Обогревательный прибор обладает следующими характерными особенностями:

• небольшим габаритным размером;
• простой конструкцией;
• лёгкостью установки;
• высоким уровнем КПД;
• продолжительным сроком эксплуатации;
• надёжностью работы – отсутствуют соприкасающиеся детали;
• невысокой стоимостью.

Достоинства

Электродные котлы отопления дают возможность регулировать микроклимат в помещении и экономить электрическую энергию. Если сравнивать их эффективность с эффективностью работы индукционных аппаратов и обогревателей, в состав которых входят ТЭНы, следует отметить преимущества электродной конструкции:

• нагревание воды, поступающей в котёл, осуществляется очень быстро;
• уровень КПД приближается к 100 %;
• длительный срок эксплуатации. Конструктивные особенности прибора являются причиной быстро меняющейся полярности. Ионы постоянно изменяют направление своего движения. Поэтому, несмотря на наличие постоянного контакта поверхности электродов с жидкостью, на них не происходит образование накипи;
• котел электрический электродный имеет небольшие габариты;
• его легко установить в любом помещении;
• присутствует автоматическое управление работой отопительного прибора;
• обогреватель обладает высоким уровнем пожарной безопасности. Если произойдёт разгерметизация системы, исключается риск поражения электрическим током. Устройство просто перестанет работать;
• отсутствуют посторонние шумы при работе отопительной системы;
• электродные электрокотлы для отопления частного дома не оказывают вредного воздействия на экологическую обстановку;
• при их работе не используются дымоходы;
• аппараты не боятся перепадов напряжения

Недостатки

Несмотря на высокие качественные показатели работы электродных отопительных систем, следует учитывать определённые недостатки:

• для качественного функционирования обогревателя требуется заранее подготовленная вода, которая обладает заданным удельным сопротивлением;
• в качестве теплового носителя нельзя применять дистиллированную воду, антифриз или масло;
• электрокотел электродный для отопления может эффективно работать лишь при непрерывной циркуляции жидкости. Если скорость движения понижается, возрастает вероятность закипания системы. При её повышении могут возникнуть трудности с запуском теплового агрегата;
• с течением времени вещество, из которого состоят электроды, растворяется в воде. Периодически их приходится заменять;
• отопительная система обязательно должна обладать заземляющим контуром;
• при увеличении температуры теплового носителя больше 75 градусов, резко возрастает потребление электрической энергии;
• в одноконтурных устройствах жидкость не может применяться для бытовых нужд.

Виды электродных котлов

При выборе оборудования учитывается стоимость и возможность установки на котлы автоматических систем

Принимается во внимание площадь дома и соответствие силы оборудования для обогрева помещений

Устройства классифицируются по признакам:

• мощность;
• способ подключения и питания (трех- или однофазные);
• количество подключаемых контуров;
• метод распределения носителя тепла.

По количеству контуров

Котлы отличаются по мощности, количеству контуров и фаз

Самой простой в исполнении является система с одним контуром. Вода от котла подается в теплотрассу, движется к радиаторам, где отдает энергию. Жидкость проходит по регистрам и возвращается к месту нагревания. Замкнутая комбинация формирует отопительную магистраль.

Одноконтурный котел подает теплоноситель для нагревания дома, а двухконтурный агрегат дополнительно поставляет жидкость для горячей системы водоснабжения. Котел электрический электродный работает от трехфазной или однофазной линии электроэнергии.

Контуры подсоединяются к распределительному узлу (коллектору). Центр системы электродного отопления устанавливается для правильной раздачи тепла по веткам магистрали.

По количеству фаз

Трехфазные агрегаты работают от электросети 380 В и выпускаются мощностью свыше 9 кВт. Электроды составлены из пластин, колец или цилиндров и эффективно взаимодействуют с теплоносителем низкой теплопроводности. Величина мощности находится в обратно пропорциональном отношении к удельному сопротивлению жидкости.

Трехфазные устройства потребляют оптимальный объем энергии при нагревании воды от +75°С. При низкой температуре уменьшается теплопроводность и снижается расход электричества, обратная ситуация возникает при выставлении высоких показателей нагрева.

Однофазный электродный электрокотел для отопления отличаются меньшей мощностью (2 – 6 кВт) и предназначаются для небольших домов (40 – 120 м2). Вид питания (однофазное или трехфазное) определяется в распределительном щитке. Если к дому идет 3 провода, проведен первый вариант, наличие 4 – 5 проводов говорит о втором виде потребления.

По мощности

Мощность постоянно изменяется и зависит от температуры воды. Подключение и пуск котла зимой может привести к нехватке мощности для разогрева. Если холодная вода увеличит показатель теплопроводности до нормы, после нагрева магистрали индекс возрастет, возникнет перегрузка сети и авария.

По принципу распределения теплоносителя

В системах закрытого типа необходимо устанавливать расширительный бак

Энергосберегающие агрегаты устанавливаются в магистрали открытого и закрытого типа, последний вид используется чаще. В открытой системе запорная и контролирующая аппаратура ставится за расширительным баком. Участок контура между котлом и компенсаторной емкостью не должен содержать запирающих устройств.

Закрытая система включает расширительный бак и помпу. Отопительный контур оснащается воздушным и предохранительным клапаном, манометром, группа безопасности располагается в верхней точке магистрали. В системе отопления котлы ставятся строго вертикально и дополнительно крепятся к стене.

Положительные стороны

Маленький размер и высокая мощность позволяет ставить этот «плюс» на первую ступень положительного качества.

Перед установкой и после нее не нужно выполнять никаких специальных инструкций по технике безопасности, устанавливать дымоход или делать помещение хорошо проветриваемым. Поэтому, электронный котел для дома – является безопасным и удобным решением.

Если в котел перестала поступать вода, он просто перестает работать, так как нагрев начинает происходить в том случае, если в цилиндре находится жидкость.

Отсутствует возможность возгорания или перегрева. При сбоях в подаче электричества система приостановит свою работу и как только подача тока восстановится – котел начнет функционировать также, как и было.

Это оборудование возможно подключать совместно с другими источниками тепла и использовать как дополнение основному рабочему устройству или на случай внезапной поломки, чтобы не было перебоев с обогревом помещения. В сети представлено большое количество фото электронного котла, расположенного, например, в котельной.

Электрокотел и двойной тариф

Одна из значимых причин использования электрокотла для отопления – возможность использования двойной тарификации за использование электроэнергии. Снижение платы в ночной период позволяет заметно сократить расходы.

Двухтарифный счетчик дает возможность платить за использованное ночью электричество гораздо меньше, чем днем и позволяет сэкономить владельцам электрических котлов

Понадобится приобрести и установить двухтарифный счетчик. Стоит отметить, что двухконтурные модели оборудования с ТЭНом подают горячую воду к разборному крану с характерной заметной задержкой. В результате часть тепла теряется, что снижает эффект от экономии электричества.

Имеет смысл дополнить такую конструкцию внешним теплоаккумулятором, способным длительное время сохранять высокую температуру подогретой воды. Такое устройство вполне эффективно при использовании двухтарифного счетчика.

Вода подогревается ночью, хранится в теплом виде и используется в течение дня, расход электроэнергии в дневной период снижается, как и счета за использованное электричество.

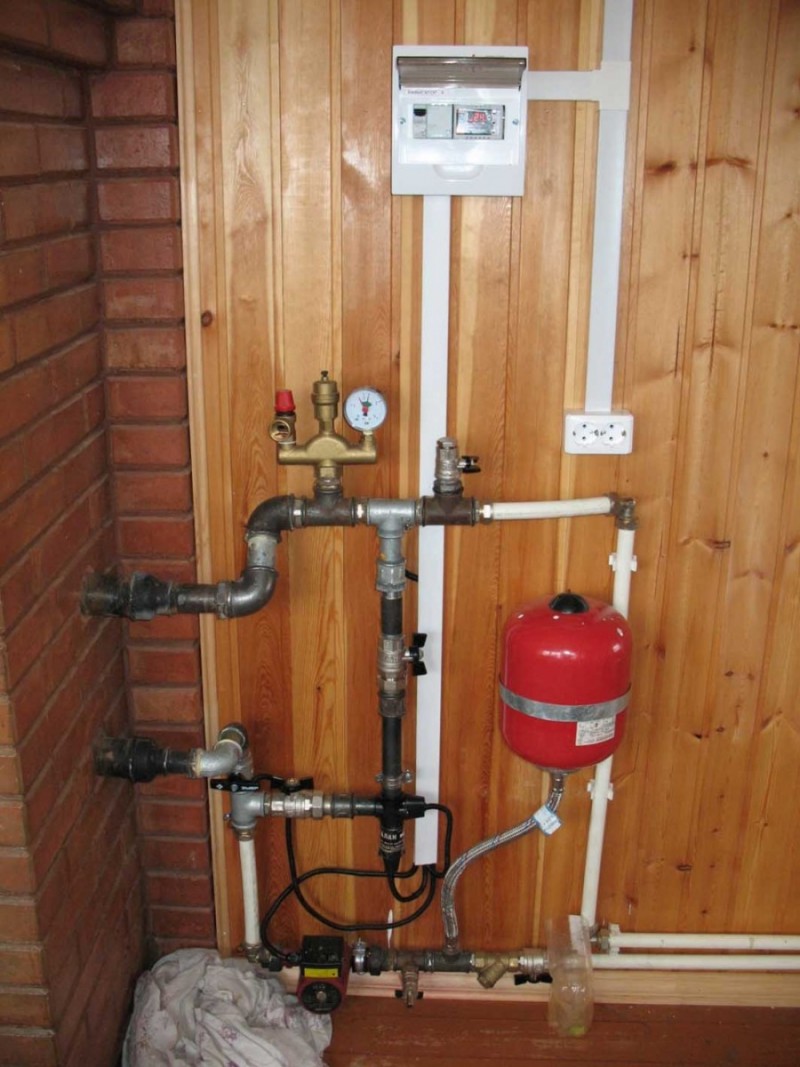

Подключение электродного котла

Мы не будем детально описывать каждый этап работ. Как подключить радиаторы, соединить металлопластиковые трубы. Все эти этапы вы сможете посмотреть в видеоинструкции. Технология подключения электродного котла Галан считается достаточно популярной на сегодняшний день.

https://youtube.com/watch?v=Ox2KDB8DVG0

Как видите, установка считается достаточно простой. Выполнить ее может каждый своими руками. Сейчас мы расскажем вам о том, какие правила нужно учитывать при установке электродного котла своими руками. Электродный котел потребляет много электричества, так что лучше ознакомиться с более дешевыми вариантами отопления. Чтобы ваша система была надежной вам необходимо учитывать следующие рекомендации:

Перед тем как выполнить подключение электродного котла вам необходимо провести настройку теплоносителя. Фирма Галан рекомендует использовать специальную жидкость «Аргус-Галан». Менять эту жидкость необходимо раз в 5 лет. Также вам необходимо помнить, что категорически запрещается использовать жидкости «Арктика» и «Тосол».

• Старую систему отопления необходимо промыть от солевых отложений. Загрязненные радиаторы могут негативно влиять на плотность теплоносителя. Для промывки ваших энергоносителей рекомендуется использовать специальный ингибитор «Протектор».
• Электродный котел нельзя подключать без заземления. В качестве проводника мы рекомендуем использовать медный провод. Заземляющий провод необходимо подключить к клемме с маркировкой «0».

• Расход теплоносителя должен составлять 8 литров на 1 кВт мощности. Благодаря этому вы сможете сократить растраты на электроэнергию.
• В верхней точке системы необходимо установить клапан-обезвоздушиватель. Также подключение электродного котла нельзя выполнять без установки манометра.

Запорная арматура обязательно должна устанавливаться за расширительным бачком.

• Корпус обогревателя обязательно необходимо установить в вертикальном положении. Любой перекос может негативно сказаться на работе системы.
• При выборе радиатора изделия обязательно необходимо устанавливать из биметалла. Эти металлы имеют меньше примесей и не оказывают влияния на электродный котел.

• При установке электродного котла своими руками нельзя использовать чугунные батареи. Эти изделия могут быстро загрязняться и поэтому используют большой расход тепла.

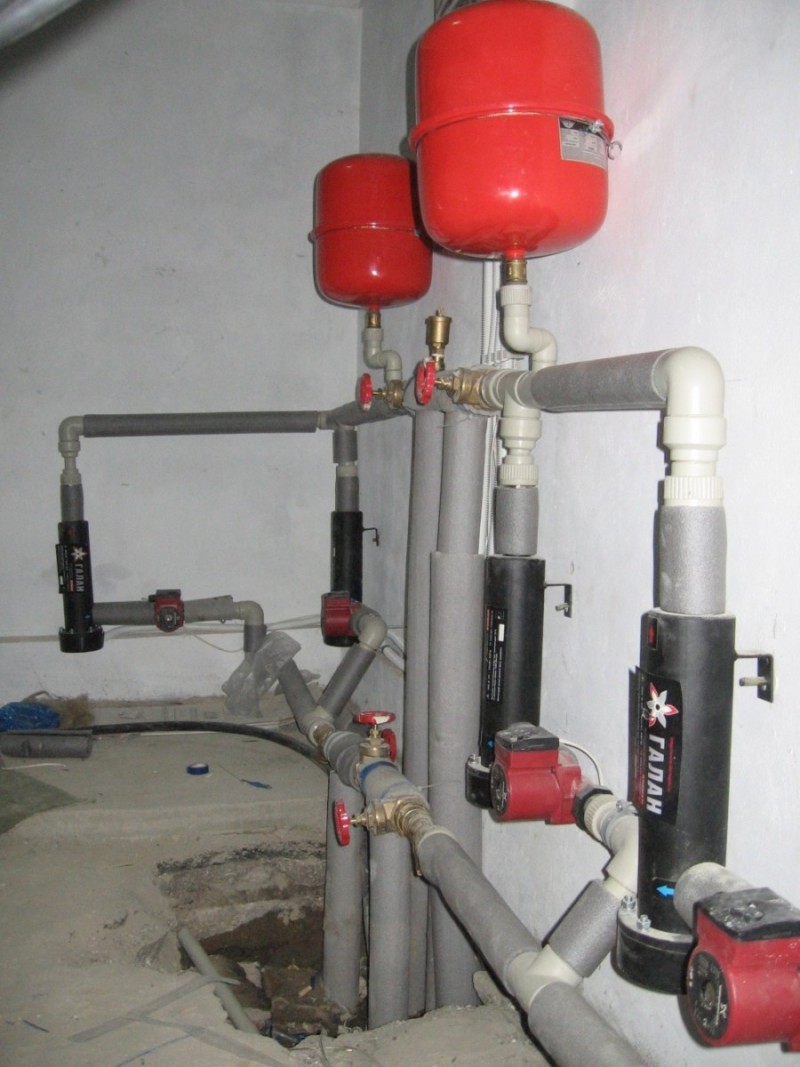

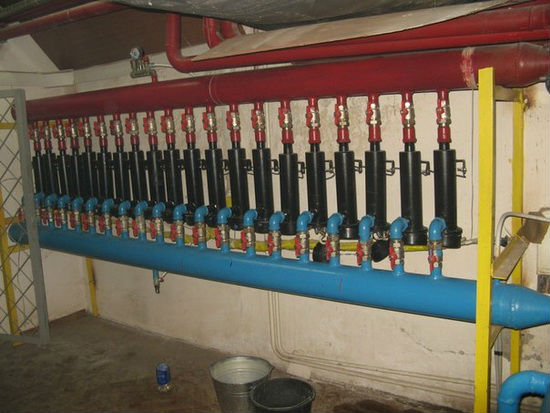

• При необходимости последовательно можно установить несколько обогревателей. Группу котлов модно использовать в двухэтажном доме.

Теперь вы узнали, как самому подключить электродный котел в доме или квартире. Как видите, подключение электродного котла не занимает много времени.

Рекомендуем прочесть: установка проточного водонагревателя.

Общее описание и устройство

В качестве теплоносителя в таких котлах отопления выступает подготовленная вода. Прежде всего, она должна иметь определенное процентное соотношение соли, указанное в паспорте оборудования. В целом электродные котлы имеют несложную конструкцию и принцип действия их максимально прост. Общая конструкция и механизм работы электродного аппарата заключается в следующем:

• Котел выполнен в форме металлической трубы, покрытой слоем полиамида – современным изоляционным материалом.
• Одна сторона такой трубы заглушена, во вторую вставлены электроды, которые изолируются от корпуса агрегата специальными гайками из полиамида.
• Напряжение подается через специальные клеммы, при этом ток проходит через теплоноситель – воду.
• Под воздействием электрического тока ионы начинают двигаться: отрицательные направляются в сторону положительного электрода, а положительные – стремятся к отрицательному элементу.
• В результате такого движения ионов и происходит быстрый нагрев теплоносителя.

• Секрет быстрого нагревания жидкости заключается в частой (50 раз в секунду) смене полярности электродов.
• Благодаря циркуляции теплоносителя электроды постоянно охлаждаются, что обеспечивает им большой срок службы.

Разновидности электродных котлов

В зависимости от вида подключения такое отопительное оборудование разделяется на следующие виды:

1. Однофазные. Такие аппараты применяются для отопления частных жилых домов. Заводские системы имеют небольшие размеры: длина колеблется в пределах 50–60 см, диаметр обычно составляет 32 см. Номинальная мощность заводского котла от 2 до 6 кВт.
2. Трехфазные котлы применяются для промышленного использования. Потребляемая мощность котлов составляет 9–50 кВт, что позволяет обогреть площадь до 1500 м?.

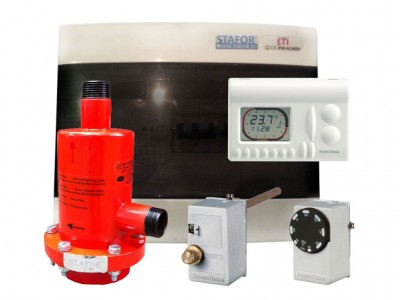

Комплектация современных моделей отличается от стендовых аналогов. Сегодня заводские модели оборудуются:

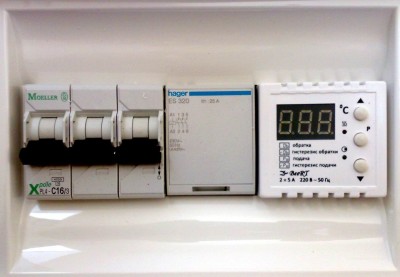

• Электронными системами управления.
• Блоком защиты оборудования от скачков напряжения в электросети.
• Блоками автоматического запуска.
• Более современные и дорогостоящие электродные котлы снабжаются дистанционным управлением при помощи контроллера.

Производители электродных котлов

Несмотря на относительную новизну и не распространенность таких электрокотлов, на отечественном рынке присутствуют несколько зарубежных фирм, поставляющих такую продукцию:

Среди отечественных производителей лидирует два бренда:

1. ТМ «Галан» – абсолютный лидер, предлагающий широкий модельный ряд от миниатюрных домашних моделей до агрегатов, способных отопить 1600 м кв. площади.
2. Второй идет компания «Кетон», предлагающая отопительные системы, использующие несгораемые электроды собственной разработки.

Расчет мощности

При выборе котла нужно учитывать параметры отапливаемого помещения, а также объем теплоносителя в системе. Опытным путем определено, что 1 кВт мощности котла способен поддерживать комфортную температуру в помещении 20 м кв. с системой отопления не более чем 40 литров.

Правила самостоятельного монтажа

Мы не будем подробно расписывать состав работ по установке радиаторов, соединению металлопластиковых труб и их подключению (подачи и обратки) к выводам котла. Все эти этапы Вы можете увидеть в видео инструкции, на которой продемонстрирована технология подключения электродного котла Галан, весьма популярного на сегодняшний день:

Видео инструкция по монтажу своими руками

https://youtube.com/watch?v=Ox2KDB8DVG0

Как Вы видите, установка не представляет собой ничего сложного, все что нужно – подвести трубы, сделать заземление, подключить автоматику и произвести настройку. Даже в заводской инструкции к оборудованию подробно расписан весь состав работ. Гораздо важнее рассказать Вам о том, какие правила нужно учитывать при установке электродного котла своими руками. Итак, чтобы система проработала долго и без аварийных ситуаций, советуем соблюдать следующие рекомендации:

1. Произведите настройку теплоносителя (воды), согласно требованиям производителя оборудования. К примеру, фирма Галан настоятельно рекомендует использовать в качестве теплоносителя для таких моделей электрокотлов, как Вулкан, Гейзер и Очаг, жидкость «Аргус-Галан», которую нужно самостоятельно менять раз в 5 лет. Для модели «Галан-BeeRT» нужно использовать только дистиллированную воду. В то же время такие антифризы, как «Арктика» и «Тосол» использовать категорически запрещается.
2. Обязательно промойте старую систему отопления от солевых отложений (для нового трубопровода это требование не актуально). Дело в том, что загрязненные радиаторы негативно повлияют на плотность теплоносителя, что может еще хуже отобразиться на работе электродного котла. Для промывки рекомендуется использовать ингибитор под названием «Протектор».
3. Без заземления устройство ни в коем случае нельзя подключать к сети. В качестве PE проводника рекомендуется использовать медный провод, сечением 4 мм2 и сопротивлением не более 4 Ом.
4. Оптимальный расход теплоносителя составляет 8 литров на 1 кВт мощности оборудования. Выходить за это значение не рекомендуем, т.к. данный расход позволяет экономить максимум электроэнергии.
5. В самой верхней точке системы нужно установить клапан-обезвоздушиватель (по-простому, воздушник) для стравливания воздуха, а также манометр и обратно-предохранительный клапан.
6. Вся запорная арматура должна быть установлена за расширительным бачком (как показано на схеме подключения электродного котла).
7. Корпус обогревателя обязательно должен быть установлен в строго вертикальном положении, как показано на фото. Любой перекос негативно отобразиться на его работе.

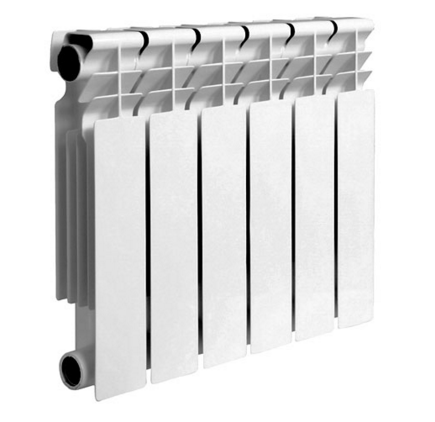

8. При выборе новых радиаторов, покупайте изделия из биметалла либо первичного алюминия. В таких металлах меньше всего примесей, которые оказывают негативное влияние на электрокотел.
9. Ни в коем случае не используйте чугунные батареи при установке электродного котла своими руками. Такие изделия быстро загрязняются и к тому же расходуют больше теплоносителя, что снизит экономичность электрического отопления в разы.

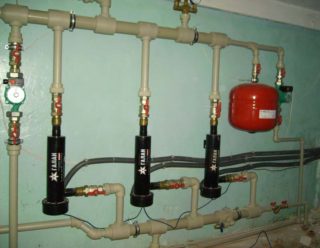

10. Вы можете установить последовательно несколько обогревателей (как было показано на видео), если мощности одного будет недостаточно. Рекомендуется использовать группу котлов при монтаже отопления в двухэтажном доме (к примеру, один водонагреватель будет обслуживать первый этаж, а второй, соответственно, второй).

Вот и все, что хотелось рассказать Вам о том, как выполнить подключение электродного котла в доме и квартире. Также рекомендуем просмотреть видео, на котором рассказывается о достоинствах применения ЭОУ – электродных отопительных установок проточного типа, пользующихся популярностью на сегодняшний день.

Преимущества использования ЭОУ

Похожие материалы:

• Как подключить электрический котел к сети
• Преимущества и недостатки теплого пола
• Экономичные способы электрического отопления гаража

Электрические котлы для отопления

В условиях, когда газ недоступен, нет системы центрального отопления наилучший выбор это электрокотел для отопления. В таких случаях использование электрокотла является оптимальным, экологически безопасным и экономным вариантом. Это отопительное оборудование по достоинству оценено потребителями.

Растущая популярность электрокотлов Эрдо объясняется следующими преимуществами:

1. Компактные параметры, не требующие отдельного помещения.

2. Аппараты просты в эксплуатации.

3. Эти котлы наиболее безопасны из всех выпускаемых котлов для отопления.

4. Для его установки не требуется специального разрешения или установки дополнительного оборудования.

Условие, которого требуется придерживаться, перед тем как установить котел электрический отопительный  – проверить качество электропроводки. Сделать это следует обязательно, чтобы обезопасить себя от пожара. Купить электрический котёл Эрдо есть возможность как самой малой мощности 3 кВт, так и 48 кВт для больших помещений.

• Агрегаты мощностью до 12 кВт это модели Next. Их внешний вид имеет  привлекательный дизайн. Эти модели крепятся к стене, к примеру на кухне или прихожей. Отличительная черта аппаратов – это возможность разворота патрубков, как подачи, так и возвратки в период монтажных работ.

• Котлы более высокой мощностью от 15 кВт, имеют прямоугольный корпус. На лицевой панели установлены клавиши для регулирования мощности и включения циркуляционного насоса, имеется и терморегулятор. Купить электрокотел можно в двух вариантах: настенном и напольном.

Какой купить электрический котел, чтобы исправно работал длительный период? Выбор зависит от площади помещения, которую требуется обогреть. Но при этом не следует забывать, что аппараты малой мощности можно подключать к электропроводке 220 V. Однако, если мощность 9 кВт лучше подключать к сети с напряжением 380 V. И не следует забывать о заземлении.

Если купить электрокотел с небольшим запасом мощности, то во время эксплуатации можно избежать проблем, создаваемых перепадом напряжения в сети. Чтобы потребление электроэнергии было экономным, следует установить переключатель мощности.

Вывод нагревателя в рабочий режим

Последний этап – подключение проводов электропитания и заземления, заполнение системы водой и настройка электродного котла. Его потребуется вывести на рабочую мощность корректировкой состава теплоносителя. Обычно используют водопроводную воду, но она имеет ряд вредных включений, которые образуют накипь на поверхностях электродов. Идеальный вариант – в самом начале заполнить систему дистиллированной водой, если ее нет – дождевой или водопроводной.

Для настройки нужно иметь такие приборы и материалы:

• токовые клещи или амперметр;
• сода;
• шприц;
• емкость для размешивания.

Поскольку электродные котлы, сделанные своими руками по приведенному чертежу, будут иметь ориентировочную мощность 4 кВт, то по расчету сила тока в цепи должна быть 4000 Вт / 220 В = 18 А. Амперметр присоединяется к проводам питания, после чего аппарат включается в сеть для нагрева воды в системе. В это время в емкости делается раствор соды, ориентировочная пропорция — 1 / 10. Его лучше добавлять в систему через открытый расширительный бак или другое место шприцем.

После включения первые показания амперметра будут меньше, чем 18 А. Небольшими порциями, не спеша, в теплоноситель для электродных котлов добавляется раствор соды. При этом система должна быть полностью прогрета. Если была залита дистиллированная вода, то процесс займет длительное время, нужно запастись терпением. Доливку надо прекратить, когда прибор покажет 16—17 А, иначе можно превысить концентрацию. Это чревато закипанием и выбросом пара или разрывом пластиковых труб.
