Как выбрать фурнитуру для пластикового окна

Основные элементы

Конструкция оконных блоков из ПВХ в, значительной степени отличается от аналогичной из дерева. Для удобства массового производства компании разработчики применяют модульный подход, что позволяет собирать готовую продукцию подобно конструктору. Рассмотрим основные элементы остекления из пластика:

Каркас. Каждое окно в обязательном порядке имеет несущую раму из ПВХ профиля, армированного металлом.
Створка. Чтобы окно открывалось, внутри рамы ставят створки (также из армированного профиля). Если же открывание не предусмотрено, остекление устанавливают непосредственно в каркас.
Импост. Внутренняя часть каркаса, предназначенная для его разделения и обеспечения необходимой жесткости.
Штапик. Как и в традиционных деревянных окнах, необходим для фиксации элементов заполнения (стеклопакет, сэндвич-панель). Съемный элемент, изготовлен все из того же ПВХ профиля, оснащен уплотнительной резинкой.
Стеклопакет. Элемент прозрачного заполнения каркасных проемов. Обычно состоит из двух-трех стекол, разделенных дистанционной рамкой с влагопоглощающим материалом. Также есть варианты с одинарным стеклом (иногда несколькими) и непрозрачным заполнением (сэндвич-панель).
Фурнитура. Комплекс узлов и механизмов, предназначенный для обеспечения фиксации и открывания/закрывания оконных створок в различных положениях. На большинстве ПВХ окон устанавливается поворотно-откидная система, которая включает в себя петли, ручку, ответные планки и прочее.
Подоконник. Монтажный элемент, при помощи которого перекрывается внутренне пространство снизу оконного блока. Наиболее распространены изделия из пустотелого пластикового профиля. Несмотря на сравнительную дешевизну, обладают достаточными прочностными характеристиками, практичны и неплохо смотрятся. Более изысканные варианты, из цельнолитых армированных полимеров, стоят значительно дороже.
Отливы. Металлическая или полимерная пластина определенного профиля, которая монтируется со стороны улицы и необходима для отвода воды.
Дополнительные аксессуары. Такие немаловажные мелочи, как москитные сетки, элементы приточной вентиляции, жалюзи, ролеты и прочее.

В ходе установочных работ также применяются специальные профили для корректного соединения частей блока, панели, формирующие откосы (как наружные, так и внутренние). Некоторые примыкания закрываются нащельниками или декоративными накладками. Наличие или отсутствие данных деталей во многом зависит от конструкции окон конкретного производителя и особенностей монтажа.

Отличия фурнитуры для алюминиевых окон

Для алюминиевых окон фурнитурная система имеет значительные отличия, и связаны они с тем, что предполагают минимальную механическую обработку профиля.
Конструкция из алюминиевого профиля обладает большей жесткостью, чем ПВХ окно и позволяет использовать в створках меньшее количество запоров.
Детали фурнитуры изготавливаются из нержавеющей стали, алюминиевых сплавов и композитных материалов (тяга), поэтому при их контакте с алюминиевым профилем гарантировано отсутствие разрушений в результате электрохимической коррозии.

Фурнитурный паз в алюминиевой створке имеет специальный буртик. Детали фурнитуры задвигаются в паз с угла конструкции и фиксировать их саморезами нет необходимости.
Запорные элементы соединяются между собой при помощи соединительных тяг.

Петли на раму и створку крепятся при помощи специальных зажимных клемм, сверление отверстий для установки петель не требуются.
Отверстия под оконную ручку пробиваются с помощью пневмопресса, фрезеровать паз под замковый механизм не требуется.
Если компания производитель фурнитуры для ПВХ окон решается на шаг занять свое место на рынке алюминиевых систем, то она должна адаптировать некоторые детали и узлы для возможности их использования в алюминиевой конструкции.

Минимальный перечень этих деталей следующий:

ответная планка,
ответная планка для поворотно-откидного открывания,
упор блокиратора,
скрытый средний прижим,
ответная планка микропроветривателя,
балконная защелка,
другие детали для специальных требований к конструкции.

С петлями на створку сложностей меньше, их можно установить в паз профиля со стороны фальца, зафиксировав саморезами из нержавеющей стали. Правда, для этого в алюминиевой системе должен быть разработан профиль створки со специальным пазом под ПВХ фурнитуру (отличается от паза под «алюминиевую» фурнитуру значительной глубиной).

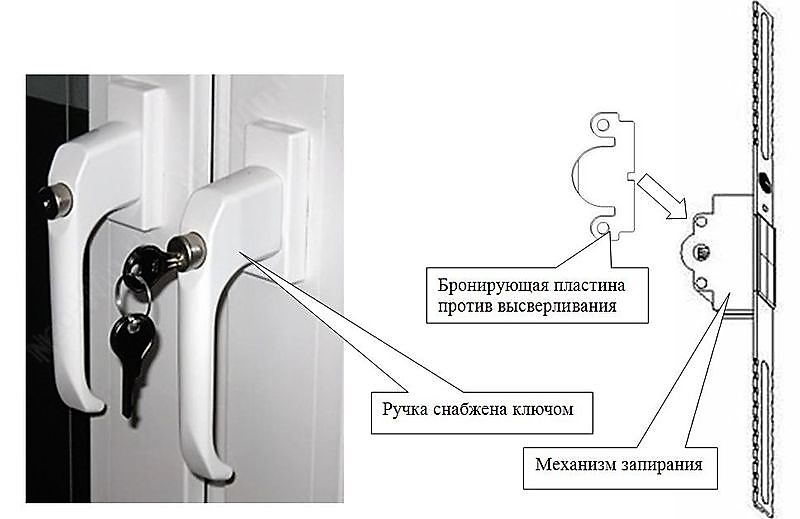

Устройство от взлома в окне — противовзломная фурнитура

Злоумышленники сегодня умеют проникать в дома и квартиры через пластиковые окна. Они не разбивают стекло и не пользуются стеклорезом, а отжимают ломиком створку, иногда прорезают или просверливают отверстия в профиле и поворачивают ручку проволочным ключом. Поэтому, производителям фурнитуры пришлось придумать защиту от этих способов взлома.

Грибовидные запорные цапфы и ответные планки особой формы надежно запирают окно и хорошо противостоят отжиманию створки. Однако, чтобы обеспечить прочность крепления этих элементов, необходимо использовать профили с усиленным армированием.

Радикально увеличить стойкость конструкции к вскрытию позволят только антивандальный сткелопакет с триплексом, вклеенный в створку, увеличение количества точек запирания, защита фурнитуры от высверливания и усиление угловых соединений рамы.

Подобный противовзломный пакет повысит стоимость окон в 2.5 — 3 раза, то есть обойдется дороже ставень и решеток.

Данная статья будет понятна больше специалистам, чем простым гражданам. Но она будет полезной для заказа нового пластикового окна. Вы , прочитав статью и ознакомившись с незнакомыми терминами по обвязке окна, смогли задать правильные вопросы специалисту, а он бы вас понял. Ну, хотя бы вот такие:

Поворотно-откидной механизм с защитой от захлопывания створки.
Невидимые регулируемые рычажные петли.
Многопозиционный щелевой проветриватель.
Регулируемые и противовзломные запорные элементы.
Устройства для снижения трения при работе запоров, это особое исполнение цапф или ответных планок.
Количество глухих и активных створок.
Направление и способ открывания активных створок, это поворотное, откидное, поворотно-откидное.
Тип притвора створок, это импостный или штульповый.
Устойчивость окна к взлому

А у вас какие окна ? Поделитесь своим мнением. Ваша фурнитура на пластиковых окнах вам нравится ?

Что входит в конструкцию пластикового окна?

Начнем с того, что без всех нижеперечисленных составляющих современная светопропускающая конструкция попросту не будет функционировать. Оконные аксессуары, которыми она по желанию может быть дополнена, призваны обеспечить безопасность и удобство в эксплуатации.

Ниже перечислим главные составляющие пластикового окна.

Рама. Представляет собой каркас, на который осуществляется крепление остальных элементов конструкции. Для ее изготовления применяется профиль из поливинилхлорида (ПВХ).

Импост. Делит раму на несколько частей. В большинстве случаев он располагается вертикально, и лишь изредка, при нестандартном способе открытия створок, горизонтально.

Створка. Крепится к раме, подвижна. Ее конструкция позволяет функционировать в двух положениях: в поворотном и в откидном.

Стеклопакет. Самая большая составляющая оконной системы. Занимает порядка 90% площади. Состоит из одной или нескольких камер, ограниченных с двух сторон стеклами. Эффективно справляется с удержанием тепла внутри помещения и с обеспечением создания условий для проникновения достаточного количества дневного света.

Штапик. Расположен по границе соприкосновения видимой части стеклопакета и створки. Предназначен для плотного удержания стеклопакета в конструкции окна.

Фурнитура. К данному понятию относят множество составляющих, объединенных одной задачей – обеспечением правильного движения деталей и механизмов в оконной системе.

Подробнее с тем, что представляет собой каждый элемент окна, можно ознакомиться, перейдя по соответствующим ссыллкам.

Как отрегулировать фурнитуру пластикового окна

Регулировка фурнитуры окон должна выполняться только по необходимости. Существует множество признаков, по которым можно определить наличие каких-либо неполадок в работе.

Когда требуется регулировка фурнитуры

Необходимо выполнение регулировки фурнитуры при наличии неполадок следующего типа:

при закрывании створка по какой-то причине цепляется непосредственно за механизм закрывания или же за коробку;
окно не закрывается до конца, от него постоянно тянет сквозняк;
рукоять сильно разболталась или же, наоборот, с большим трудом поворачивается.

Следует помнить, что регулировка фурнитуры пластиковых окон далеко не всегда позволяет исправить обозначенные выше недостатки, так как некоторые из них представляют собой заводской конструктивный дефект. Некоторые не очень ответственные производители иногда экономят на качестве материалов или не осуществляют необходимый контроль качества.

Сквозняк из окна по причине неправильной работы фурнитуры

Регулировка оконной фурнитуры должна осуществляться не торопясь. Следует предварительно подготовить все необходимое для данного процесса.

Необъодимые инструменты

Чтобы выполнить регулировку пластикового окна, понадобятся следующие предметы:

шестигранный ключ 4 мм;
набор специальных насадок в форме звездочки – промаркированный как «Т», «ТХ»;
отвертка-крест размера №3 или же №4;
небольшие пассатижи или же плоскогубцы;
смазка;
WD-40.

Чаще всего для устранения каких-либо неполадок достаточно шестигранника. Но в некоторых случаях вместо него потребуется ключ в форме звездочки. Крестовые отвертки нужны для ремонта ручек. Пассатижи необходимы чтобы поворачивать некоторые элементы, не имеющие для выполнения данной операции специальных поверхностей. Состав WD-40 – для вытеснения влаги. Смазка – для устранения скрипов.

Процесс регулировки оконной фурнитуры

Разобраться, как отрегулировать фурнитуру пластикового окна, достаточно просто. Для этого потребуется минимальное количество времени.

Основные точки выполнения регулировки

Проще всего справиться с разболтавшейся дверной ручкой. Для этого необходимо сделать следующее:

поддеваем пластиковую накладку под рукояткой;
сдвигаем её на угол 90;
находим два болта под крестовую отвертку и затягиваем их до максимума.

Не следует перетягивать болты, можно повредить фурнитуру.

Нередко возникают проблемы с прижимным усилием створки. Появляются небольшие прорехи в месте их соприкосновения. Устранить подобную неприятность достаточно просто: на торцевой части присутствуют небольшие цилиндры, немного утопленные в поверхность створки. Они называются цапфами или же эксцентриками. Увеличить или же уменьшить прижимное усилие можно путем прокручивания цапф.

Разобраться, как отрегулировать фурнитуру в данном случае, не всегда просто, так как все зависит от производителя. Возможны следующие варианты:

на цапфе присутствует специальная прорезь – следует выполнить проворачивание при помощи шлицевой отвертки;
эксцентрик оснащается специальными поверхностями для хвата – отводим их рукой и прокручиваем;
для проворачивания цапфы используются пассатижи.

Регулировочные положения цапф на пластиковых окнах

Иногда край створки задевает оконную коробку. Чтобы устранить подобную неполадку, необходимо просто отрегулировать положение окна в раме. Для этого имеются специальные отверстия под шестигранный ключ в фурнитуре. Процесс регулировки выглядит следующим образом:

когда створка задевает раму нижней частью со стороны ручки – створка должна быть поднята и немного повернута вверх, в сторону крепления;
когда створка касается рамы в средней части бокового торца со стороны рукоятки – следует сместить полотно окна в сторону навесов;
если окно задевает раму верхним торцом – необходимо провернуть створку в сторону подвеса, который располагается ниже.

Дополнительные элементы.

Стоит отметить, что современное окно не может не включать в себя отдельные элементы, продлевающие срок его эксплуатации, а также придающие оконному проему эстетичный внешний вид. Перечислим их:

1. Подоконник. Служит в качестве дополнительной части конструкции окна. Совмещает сразу две функции: закрытия нижней части оконного проема и создание дополнительных удобств в помещении. Подоконники могут использоваться как в качестве хранилища печатной продукции, так и служить в качестве места для выращивания цветов и плодово-овощных культур. Иногда подоконник служит продолжением стола или удобным местом для чтения. Современные подоконники производятся из следующих материалов:

мрамор;
керамогранит;
кварц;
акрил;
искусственный камень;
дерево;
пластик.

В принципе, для установки совместно с ПВХ окном, подойдет любой из вышеперечисленных материалов. Главное «поймать» то удачное сочетание цвета и материала, гармонирующее с интерьером помещения.

2. Откосы. Предназначение оконных откосов сводится к закрытию пустот проема и приданию последнему улучшенных свойств по тепло- и шумоизоляции. Их месторасположение – верхняя и боковые части проема (нижнюю занимает подоконник). Откосы могут быть выполнены из разных материалов. Они бывают:

штукатурные;
деревянные;
мраморные;
пластиковые.

Также как и подоконники, оконные откосы в комбинации с пластиковым окном идти с различными материалами.

3. Отлив. Входит в число обязательных аксессуаров, которыми комплектуются окна любого типа. Располагается со стороны улицы. Его назначение – отвод поступающей воды от стыка проема и конструкции самого окна. В зависимости от вида материала обладают различными характеристиками. Бывают:

металлическими;
алюминиевыми;
медными;
пластиковыми.

4. Москитные сетки. Основное предназначение данного изделия это, конечно же – обеспечение надежной защиты помещения от проникновения в него кровососущих насекомых через оконный проем. На сегодняшний день существует огромное количество видов москитных сеток, отличающихся, прежде всего, способами установки и функциональностью.

Некоторые модели, помимо основных защитных функций, выполняют и дополнительные – предохраняют от выпадения из окна домашних животных (сетка «Антикошка») или защищают помещение от проникновения в него частиц пыли или пыльцы цветов (сетка «Антипыльца»). Перечислим доступные на сегодняшний день виды москитных сеток:

Антикошка;
Антипыль;
на липучке;
рамочная;
ролетная;
плиссе;
раздвижная.

5. Жалюзи. Их предназначение сводится как к формированию препятствия для солнечных лучей, проникающих в помещение, так и к созданию некой эстетической составляющей внутреннего интерьера. В зависимости от применяемого материала различают большое количество видов жалюзи, например:

плиссе;
алюминиевые;
деревянные;
тканевые;
бамбуковые и т.д.

Могут устанавливаться не только на окно помещения, но и на окна балкона.

Методика регулировок

В идеальном положении рама пластикового окна установлена строго по вертикали и горизонтали, для чего используются различные типы уровней.

Створка со стеклопакетом внутри рамы должна располагаться строго параллельно ее сторонам так, чтобы все зазоры были одинаковыми.

Во время эксплуатации или при неправильной настройке возможны дефекты. Наиболее характерны случаи, когда створка опущена, сдвинута в сторону или не до конца прижата к раме. Чаще же всего эти неисправности проявляются в комплексе.

Настройка положений подвижной створки

Общие рекомендации

Первоначально следует визуально осмотреть состояние пластикового окна, выявить место затирания подвижных частей, оценить дефект, соосбы настройки. После этого можно приступать к регулировкам. Для их проведеня потребуется иметь ключ шестигарнник — шестерку.

Расположение узлов регулирования показано на картинке.

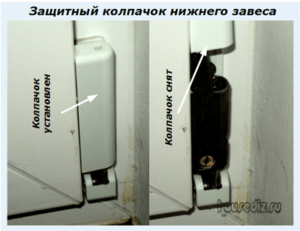

Они обычно закрыты защитным колпачком, как показано ниже. Его надо просто сдвинуть рукой вверх.

У некоторых моделей окон узлы регулирования могут находиться в другом месте. Например, конструкция нижнего завеса с плотным размещением около откоса исключает выполнение в этом месте возможности настроек положения створки по горизонтали.

В этом случак узел регулировки может быть расположен вверху дверцы, а доступ к нему осуществляется при полностью открытой створке.

Настройка зазоров

Регулировка горизонтальных смещений

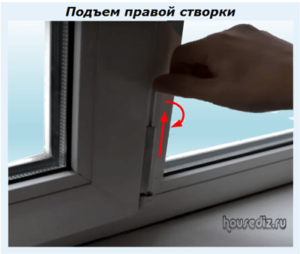

Шестигранный ключ всталяют в гнездо регулировочного винта и, вращая рукоятку, отслеживают изменение зазоров по перемещению створки. На фото показан случай, когда узел регулирования расположен сверху.

Вращение ключа по часовой стрелке приподнимает створку, а противоположное — опускает.

Выравнивание прижатия

Створка откидывается в режим проветривания. Узел регулировки расположен на ней в левой части. Доступ несколько ограничен, но работать можно.

Режим зима-лето

Регулировочный узел расположен снизу торцевой стороны дверцы. Настройка выполняется ключом за счет смещения положения внутреннего клина, который осуществляет прижатие створки к раме с разным усилием.

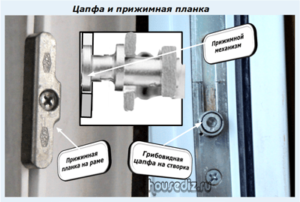

Регулировка цапфами

Метод предназначен для доводки створки с созданием ослабленного, стандартного или усиленного нажима ее на раму.

Цапфы могут быть выполнены овальной формы для поворота пассатижами или круглыми с возможностью настройки шестигранным ключом. В различных конструкциях пластиковых окон используются индивидуальные настройки.

Дефекты ручки

Ручка предназначена для выставления одного из режимов работы пластикового окна:

открыто — вверх;
микропроветривание — под 45 градусов к горизонту;
проветривание — горизонтально;
закрыто — вниз.

Блокиратор или микролифт служит для предотвращения поломок механизмов створки. Он уменьшает износ и ослабление креплений, сохраняет регулировки, продлевает ресурс.

Для доступа к ручке следует оттянуть пальцами защитную крышку и повернуть ее в горизонтальном направлении. Обычной отверткой откручивают крепежные винты. Они позволяют полностью заменить рукоятку на новую, например, обладающую механизмом защиты от любопытных детей.

Затруднение управления ручкой может возникнуть в результате попадания пыли внутрь механизмов пластикового окна. Загрязнения следует удалять, а трущиеся поверхности металлических частей рекомендуется смазывать облегченными машинными маслами.

Замена уплотнителей

Ресурс их работы при правильной эксплуатации рассчитан на десять лет.

Износ материала сразу ощущается проникновением холодного воздуха с улицы в обход стеклопакета. Старый уплотнитель просто извлекается из своего паза, а на его место устанавливается новый. Работать следует аккуратно, материал нельзя растягивать.

Для снижения трения уплотнителя при манипуляциях со створкой его рекомендуется умеренно смазывать сортами силиконовой смазки.

Как отрегулировать фурнитуру пластиковой двери

Регулировка фурнитуры дверей из пластика достаточно проста. Но имеется свои особенности. Выполнять её следует при возникновении следующих признаков неправильной работы:

дверь слишком туго закрывается, либо через неё наоборот чувствуется сквозняк;
полотно провисает, потому при закрывании цепляет дверную коробку.

Необходимые для регулировки инструменты

Для выполнения процесса регулировки потребуются следующие инструменты:

плоскогубцы или пассатижи;
отвертка;
шестигранные ключи Г-образные – 3, 4, 5 мм.

Выполнение горизонтальной регулировки при провисании

Процесс регулировки двери в горизонтальной плоскости осуществляется следующим образом:

следует распахнуть створку, после чего открутить при помощи шестигранника (3 мм) декоративные накладки с петель;
дверь немного прикрывается, следует найти длинный горизонтально расположенный шуруп;
перекос устраняется путем проворачивания шурупов в средней и верхней петлях;
для регулировки равномерности сдвига требуется снять накладки с нижних петель, после чего подтянуть или же ослабить соответствующий винт.

Выполнение регулировки двери в горизонтальной и вертикальной плоскостях

Также следует в обязательном порядке регулировать силу прижима дверного полотна к коробке:

находим специальные регулировочные цапфы – обычно они располагаются в торцевой части;
проворачиваем эксцентрик при помощи пассатижей или же отвертки, ориентируясь на имеющиеся засечки.

Обычно для увеличения силы нажима цапфа проворачивается меткой от дверного короба, для уменьшения – к нему.

Регулировка прижимного усилия пластиковой двери

Как собрать окно с противовзломной защитой

Решившись на самостоятельную сборку защитного окна, следует определиться, будет ли это новая фурнитура на старом окне или же фурнитура и оконная система приобретаются новыми.

Полная замена окон является предпочтительным вариантом, позволяющим максимально защитить свое имущество и свою семью от злоумышленников. В этом случае потребуется приобрести оконный профиль, усиленные стекла и фурнитуру.

Выбирая модернизацию старых окон, следует помнить, что их каркас остается достаточно слабым, не армированным, а установка ответной планки потребует капитального ремонта створки. Впрочем, даже такое усиление защитных качеств окна способно значительно повысить его противовзломную способность.

Сборка фурнитуры на старом стеклопакете

Комплект новой фурнитуры в обязательном порядке должен быть укомплектован подробной инструкцией производителя, поэтапно расписывающей процесс установки механизмов.

Установка защиты на уже установленных окнах осуществляется в несколько шагов:

Сначала в раму вставляются противоударные стекла. Как вариант, на стекла можно наклеить специальную защитную пленку.
На следующем этапе потребуется открыть фрамугу и проверить на ней клеймо производителя. Фурнитура другой фирмы не подойдет, так как с большой вероятностью не совпадут технологические отверстия для крепежа.
Далее следует измерить и записать размеры имеющейся фурнитуры. На основании полученных данных заказывается противовзломная фурнитура для окон. Заказать ее можно в специализированных магазинах или в филиалах производителей пластиковых окон.
Чтобы снять окно с рамы, следует удалить из профиля защитные колпачки, а также штифт, установленный в верхней петле.
После этого следует повернуть ручку окна в горизонтальное положение и наклонить на себя створку, приподнимая ее до снятия с нижней петли.
Створку следует уложить на ровную поверхность, а затем снять с нее всю фурнитуру с помощью отвертки.
Далее необходимо снять фурнитуру с рамы. При ее удалении следует фиксировать на листке бумаги схему расположения основных механизмов, чтобы при установке новой ничего не перепутать.

Порядок расположения основных элементов оконной фурнитуры

Соответственно зарисованной схемы следует разместить приобретенную защитную фурнитуру, заранее отметив места будущих стыков на раме и створке.
В первую очередь размещаются механизмы угловых запоров, а затем остальных.
Далее крепится основной привод. Его фиксация осуществляется в открытом положении. Если придаточная рейка будет большей требуемой длины, то лишний конец обрубается с одной стороны.
Все функциональные отверстия и механизмы необходимо смазать маслом.

Места для смазки оконной фурнитуры

На следующем этапе устанавливаются ножницы, створочные и рамные петли.
После этого следует навесить створку на раму и проверить исправность ее функционирования. Если при повороте ручки будет отмечаться затруднение, придется проверить, насколько корректно были подрезаны детали. Для этого необходимо осуществить демонтаж деталей, их повторный замер и установку.
Согласно схеме от производителя размещаются дополнительные точки опоры, а также накладка на ручку створки.

В случае необходимости выполняется . Если окно легко и беспрепятственно открывается и фиксируется, монтаж можно считать завершенным!

Видео о том, как профессионалы осуществляют монтаж оконной фурнитуры, можно посмотреть в ролике.

” alt=””>

Основные виды фурнитуры

Ограничитель поворота;
Защелку;
Декоративные накладки;
Откидные ножницы;
Детский замок;
Блокировщик поворота;
Многозапорный замок;
Оконную ручку;
Уплотнители;
Оконные петли;
Цапфы;
Угловой переключатель

Ограничитель поворота

Ограничивает угол поворота створки. Хорошо помогает, если в доме маленький ребенок — даже «гребенка» обеспечит дополнительную безопасность. Большинство ограничителей делаются из пластика.

Защелка

Помогает при проветривании — с помощью защелки вы можете приделать к любому окну режим микропроветривания. Кроме того, она не даст маленьким детям открыть окно и предотвратит сильное открытие из-за порывов ветра.

Механизм оставляет окно приоткрытым, при этом обеспечивая проветриваемость за счет открытия небольшого участка пространства, через который проходит воздух.

Обычно защелку прикрепляют к створке с внешней стороны. Некоторые защелки идут с запарной планкой, к которой потом можно прикрепить зацеп.

Декоративные накладки

Используются в дизайне для придания пластиковому окну большей эстетичности. Обычно изготавливаются из пластика или мягких металлов, например, алюминия.

Представляют собой полосы, которые потом можно установить на видимую часть окна и придать ему уникальный вид. Также можно установить прямо внутрь стеклопакета, расположив между стеклами. Это возможно только на этапе сборки окна, поэтому в таком случае придётся заранее обговаривать это с производителем.

Откидные ножницы

Важная часть окон с вертикальным типом открытия, позволяющая фиксировать окно в откинутом положении. Представляют собой две планки, одна из которых крепится к верхней части рамы, а другая — к верхней части створки.

Детский замок

Предотвращает нежелательный доступ детей к открытию окна. При установке замка, ребенок сможет открыть окно только на проветривание. Обычно представляет собой ручку со встроенным замком, в таком случае она открывается ключом.

Блокировщик поворота

Или же просто «блокиратор». Предотвращает полное открытие окна и не даёт ему открыться больше заданного положения. Может использоваться как для ограничения доступа ребенка к окну, так и как противовзломный механизм — полностью открыть окно с блокировщиком домушник не сможет.

Многозапорный замок

Может быть либо с защелкой, либо без нее — многозапорные замки без защелки называют ригельными. Стоит дороже обычных замков, но при этом обеспечивает лучшую безопасность.

Как правило, включает в себя следующие элементы:

Первый (основной) запор;
Второй (дополнительный) запор;
Штульп (соединительная часть);
Подвижная шина, которая приводит все остальные части в движение.

Оконная ручка

Может изготавливаться из пластика или алюминия, реже — из других металлов. Включает в себя саму ручку, декоративную пластину и крепления, с помощью которых она устанавливается на окно.

Существует множество разновидностей: стандартная ручка, съемная, с замком, и другие.

Уплотнители

Помогают створке плотно прилегать к раме и не позволяют холоду проникнуть внутрь помещения.

Обычно изготавливаются из резины, а сама резина может производиться из других материалов, но чаще всего используют два:

Силикон. Чаще всего уплотнители изготавливают именно из силиконовой резины. Такие изделия не пропускают холодный воздух, долго служат и выдерживают перепады температур.
Каучук. Защищают чуть хуже, стоят дешевле, имеют больше вариантов расцветок.

Оконные петли

Соединяют створку с рамой и позволяют открывать окно.

Накладными. Используются в поворотном и поворотно-откидном типе. Могут быть съемными и несъемными.
Штыревыми. Крепятся к профилю при помощи специальных штырей. Чем больше штырей — тем сильнее будет крепление.
Врезными. Врезаются прямо в створку, обеспечивая прочность и долговечность, но снять их просто так уже будет невозможно. Хороший вариант против взломщиков — за счет особенностей конструкции, они затрудняют проникновение в комнату.

Оконные цапфы

Маленькие запоры, которые улучшают прижим створки к раме. Всегда расположены только с торцевой стороны створки. С их помощью также можно регулировать окно и переводить его из режима «лето» в «зима» и наоборот.

Также цапфы иногда называют эксцентриками.

Угловой переключатель

Помогает запирать раму через угол. Представляет собой набор металлических пластин. Они соединены в выгнутой под определенным углом обойме и работают вместе. Угол выгибания зависит от глубины паза, в который будет вставляться фурнитура.

Выполнение ремонта и регулировки фурнитуры

Процесс ремонта фурнитуры на пластиковых окнах достаточно прост. В некоторых случаях он выполняется всего в одно действие.

Неплотное закрывание створки

При возникновении зазоров необходимо в первую очередь осуществить изменение положения створки вверх и вниз. Для этого понадобится шестигранник №4 либо подходящий ключ-звездочка. Расположение оконной рамы по вертикали изменяется с помощью нижней петли. Для выполнения данной операции необходимо:

отворить окно;
отсоединить накладку из пластика;
регулировочный ключ вставить в специальное отверстие;
прокрутить:
- по направлению вращения часовой стрелки – подъем;
- против направления вращения часовой стрелки – спуск.

Регулирование фурнитуры створки окна из пластика

Также необходимо выполнить регулировку окна в горизонтальной плоскости. Осуществлять эту операцию следует так:

демонтируется пластиковая пластина с нижней петли;
вставляется ключ в паз регулировки в нижней части;
проворачивается ключ:
- по направлению вращения часовой стрелки – сдвиг влево;
- против направления вращения часовой стрелки – сдвиг вправо.

Обозначенным способом изменяется положение створки в нижней части. В верхней части регулировка выполняется аналогичным образом, с использованием верхних петель.

Необходимо помнить, что данную операцию можно осуществлять, только когда окно открыто полностью! В противном случае возможна его поломка.

Установка новой ручки, ограничителя открывания

Если рукоятка сломалась или же механизм разболтался, можно просто осуществить его замену. Данная операция выполняется следующим образом:

декоративную накладку на рукоятке поворачиваем на 90;
при помощи отвертки или же шуруповерта откручиваем два винта;
вынимаем старую рукоять;
устанавливаем новую на посадочное место;
закручиваем два винта;
ставим на место декоративную накладку.

Замена рукоятки на пластиковом окне

Если помимо замены ручки также требуется установить ограничитель открывания, необходимо перед началом манипуляций с рукоятью крепить на неё специальную пластинку регулятора проветривания. Также она называется «гребенкой». После этого ручка устанавливается на старое посадочное место.

Рукоятка до конца не поворачивается

Нередко случается, что по какой-то причине ручка не поворачивается до конца. Причин появления подобного явления может быть две:

высохла смазка на петлях;
створка провисла.

Провисание створки можно устранить достаточно просто – необходимо лишь выполнить её регулировку в вертикальном режиме. Если это не помогает, то необходимо воспользоваться проникающей смазкой. Механизм, приводимый в движение только одной ручкой, задействует одновременно множество деталей, трущихся друг о друга. При высыхании смазки возникает излишнее трение, устраняется оно при помощи обычного состава типа WD-40 или же аналогичного.

Смазка оконной фурнитуры при помощи WD-40

При возникновении каких-либо неполадок в работе пластиковых окон необходимо сразу же осуществить поиск причины неисправности, так как в противном случае механизм может окончательно выйти из строя в самый неподходящий момент. Процесс регулировки и ремонта фурнитура достаточно прост, он не занимает много времени и не требуется наличия какого-либо специального инструмента. Все, что необходимо для его выполнения, обычно есть в каждом доме. Предварительно стоит ознакомиться с видеоруководством на данную тему.

” alt=””>
