Рекомендации по регулировкам и устранению неполадок газового котла olical

Классификация газовых котлов

Схема устройства газового котла.

1. По способу исполнения. Существуют напольные и настенные типы котлов. Отличительной чертой напольных газовых котлов является широкий диапазон регулирования мощности. С их помощью можно обогревать помещения площадью до 200 м². При совместной работе с бройлером с помощью такого котла обеспечивается максимальная подача горячей воды. Отличием настенных котлов являются компактные габариты, которые позволяют экономить площадь установки. Настенные котлы оснащены устройствами, которые обеспечивают безопасность эксплуатации (блокировочные термостаты, датчики наличия пламени, датчики контроля тяги, механизм отключения во время перебоев электропитания и прочие).
2. По количеству контуров отопления. Одноконтурные котлы предназначены для нагрева теплоносителя либо отопительной системы, либо горячего водоснабжения. Двухконтурные используются в одновременном отоплении помещения и подаче теплой воды. Для решения индивидуальных потребностей подойдет приобретение газового котла с бойлером, который позволит иметь постоянный запас воды (40-70 литров), или оборудование проточного типа.
3. По способу сброса продуктов сгорания. При естественной тяге в котлах отопления вывод продуктов сгорания происходит путем постоянного притока воздуха с улицы. Такие приборы устанавливаются в нежилых помещениях или в небольших домах. Если в приборе оборудована принудительная тяга с закрытой камерой сгорания, то воздух забирается с помощью специального дымохода, состоящего из внешней и внутренней трубы. Эти котлы не сжигают кислород, находящийся в помещении, и не требуют дополнительного притока холодного воздуха для поддержания горения газа.
4. По энергоэффективности. Существуют конвекционные котлы, использующие низшую теплоту сгорания. Такая система отопления должна проектироваться с созданием всех условий, не допускающих конденсацию водяных паров, которые содержат растворенные кислоты, на стенках теплообменника, топки и дымохода. В конденсационных котлах используется высшая теплота сгорания. Обогрев помещения происходит за счет водяных паров, которые образуются на стенках экономайзера.
5. По типу розжига. При электронном розжиге запуск происходит автоматически. Такие модели более экономичны из-за отсутствия запальника с пламенем, горящим постоянно. При временном прерывании подачи электричества включение котла происходит автоматически при возобновлении питания. В случае пьезорозжига котел придется включать вручную.

Турбированный или атмосферный?

Когда перед покупателем становится выбор какой котёл лучше выбрать: турбированный или атмосферный, следует рассмотреть все особенности их конструкции и эксплуатации. Основным отличием выступает то, что в атмосферном котле процесс сжигания топлива происходит открытым образом при естественном воздухообмене, поэтому такое оборудование часто называют конвекционным. Такие котлы подключаются к стандартному дымоходу, а воздух для процесса горения забирается из помещения котельной.

При использовании атмосферных котлов отмечается повышенный расход газа и строгие требования по монтажу, регламентируемые СНиП. Также атмосферное оборудование запрещается использовать в многоэтажных домах и при установке нельзя закрывать корпус декором. В турбированном котле камера сгорания закрытая. Применяется принудительный воздухообмен и удаление дымовых газов при помощи турбины. При работе воздух из топочной не используется при горении топлива.

Поэтому нормами разрешается устанавливать такое оборудование в небольших помещениях, декорирование корпуса, неподалёку со счётчиком. Турбированные газовые котлы подключаются к коаксиальному дымоходу, который служит как для поступления наружного воздуха, так и для отвода продуктов сгорания.

Поэтому главным отличием по сравнению с атмосферными котлами является принудительный воздухообмен и дымоудаление.

Разновидности подключения

Автономное отопление можно реализовывать с помощью:

1. Настенного одноконтурного котла с электронным розжигом, обеспечивающего принудительную циркуляцию в радиаторной системе.
2. Энергонезависимого настенного или любого напольного оборудования.
3. Энергонезависимого котла, который установлен в открытом контуре с естественной циркуляцией.
4. Модификации отопительного контура для теплых полов. Здесь характерна невысокая температура теплоносителя.
5. Одноконтурного котла, подключенного к системе горячего водоснабжения. Речь идет о схеме обвязки газового котла отопления с бойлером
6. Двухконтурного котла, обеспечивающего отопление и ГВС.
7. Когда контур ГВС имеет рециркуляцию воды. Благодаря постоянному движению воды в контуре поддерживаются в горячем состоянии полотенцесушители, соединенные с ГВС. Также обеспечивается высокая скорость подачи горячей воды на смесители.

Если разводки ГВС значительной длины не будет иметь рециркуляцию воды, она будет нуждаться в продолжительном сливании до нагрева. Кроме известных неудобств это влечет за собой также финансовые потери. Тоже касается и тупиковой разводки ГВС без рециркуляции. В таком случае нагревание подключенных к разводке полотенцесушителей происходит исключительно во время водозабора.

Газовые настенные котлы

Схема установки газового настенного котла.

Как и любые другие, газовые настенные котлы являются основой всей системы отопления. Считаются самым доступным и распространенным оборудованием для отопления. Подобный котел несет в себе технологичность и комфорт при применении в загородном доме.

Монтаж отопления проводится там, где находится газопровод. Они могут работать от магистрали с природным газом, а также от баллона со сжиженным газом. Баллон со сжиженным газом имеет высокую стоимость и является менее эффективным в эксплуатации, чем на природном газе. Чтобы установить настенный котел, необходимо иметь перечень определенных документов. Монтаж и обслуживание такого типа оборудования должны производить профессионалы, которые специализируются на этом оборудовании.

Схема устройства настенного газового котла.

Наличие газовых горелок, газовой арматуры и теплообменника является основным узлом газового настенного котла. Медные теплообменники имеют самую низкую стоимость и легкий вес. Такие теплообменники применяются чаще всего, но существуют также стальные и чугунные. Настенные котлы оборудованы элементами управления, защиты и самодиагностики.

Существуют одноконтурные и двухконтурные настенные котлы. Одноконтурные предназначены для отопления помещений, а чтобы нагреть воду, устанавливается колонка или электрический бройлер. Двухконтурные котлы могут использоваться как для отопления, так и для горячего водоснабжения (не одновременно).

При правильном монтаже и эксплуатации такой котел может прослужить до 15-20 лет (с гарантией 1 год). По окончанию гарантийного срока следует провести техобслуживание. Техническое обслуживание рекомендуется проводить ежегодно.

Одноконтурные котлы с питанием для ГВС

Чтобы обеспечивать горячее водоснабжение, наряду с группой безопасности, насосом и расширительным бачком, обвязка одноконтурного газового котла должна включать бойлер косвенного нагрева. Нагрев воды в таком случае осуществляется благодаря теплоносителю из отопительного контура. Это приводит к появлению двух контуров циркуляции — большого (через систему отопления) и малого (через бойлер). На каждом из них имеются отсекающие краны, что позволяет включать их по-отдельности. Для разрыва розлива подачи используется схема обвязки одноконтурного котла с бойлером, сразу за которым монтируют байпас с краном.

Рекомендации по выбору конденсационного котла

Поскольку выбор типа котла сделан изначально, перед его покупкой следует найти ответы на вопросы:

1. Какова потребная тепловая мощность на обогрев дома в холодный период?
2. Есть ли необходимость подогревать воду для хозяйственных нужд, если да, то определить число ее потребителей.
3. Уточнить расположение котельной установки в доме и выяснить, сколько для нее есть места.
4. Заблаговременно предусмотреть возможность устройства дымохода и его тип.

Вопрос стоимости не затрагивается по умолчанию, поскольку конденсационные котлы выпускаются зарубежными производителями и имеют высокую цену.

Как правило, необходимую тепловую мощность высчитывают по упрощенному алгоритму: выясняют общую обогреваемую площадь дома и умножают ее на число 0,1, получая в результате мощность котла в киловаттах. Алгоритм исходит из того, что на отопление 100 м2 здания требуется 10 кВт тепловой энергии. Способ пригоден для помещений высотой не более 3 м и довольно точен для районов с умеренным климатом.

В силу своей конструкции конденсационные газовые котлы отопления имеют переменную мощность, которая зависит от температурного графика работы системы отопления.

Чем ниже температура теплоносителя в обратном трубопроводе, тем эффективнее работа конденсационной установки. Поэтому производители в техническом паспорте на изделие могут указывать две тепловых мощности:

• для температурного графика работы 80/60 ºС;
• для температурного графика работы 50/30 ºС.

У некоторых производителей эти графики могут несколько отличаться, — 75/60 ºС и 40/30 ºС соответственно. Как пример, приведем значения тепловой мощности для котла FERROLIEconceptTech

Для первого графика диапазон мощностей установки составляет 3.7–17.6 кВт, а для второго – 4—19 кВт, на это следует обратить внимание при выборе отопительного агрегата. В южных районах температура в подающем трубопроводе редко превышает 50 ºС и системы отопления там работают по второму графику, в то время как в северных регионах нормальная температура подачи – 80 ºС (1-й график)

Гидроблок Fugas

5.1 Блок выходной

• 5.2 Блок входной
• 5.3 Микро выключатель
• 5.4 Предохранитель микроыключателя
• 5.5 Трубка
• 5.6 Трубка
• 5.7 Стопор трубки
• 5.8 Трубка байпаса
• 5.9 Стопор трубки байпаса
• 5.10 „О“-кольцо теплообменника пластинчатого
• 5.11 Винт
• 5.12 Мембрана
• 5.13 Мембрана

 Obotoplenii.ru

Другие статьи раздела: Газовый котел

• Циркуляционный насос в конструкции газового котла

• Различные трубы для обвязки настенного газового котла

• Монтаж газового котла: подготовительные работы по монтажу газового котла отопления на стене

• Что такое гидравлический блок газового котла

• Плюсы конденсационного котла отопления

• Теплообменники газовых котлов: различия по материалам

• Как промыть теплообменник газового котла

Газификация дома

• Получение технических условий на газификацию дома

• Дымоход для газового котла: описание, высота, монтаж

• Проект газификации дома

• Кирпичный дымоход для газового котла

• Этапы газификации дома

• Заземление газового котла и газопровода

• Домовый регуляторный пункт (ДРП)

Почему падает давление

Падение давления в котле может быть следствием трех причин:

• Появление протечки в отопительном контуре (в том числе, и в самом котле). Особенностью этого варианта является постоянство процесса, поскольку теплоноситель не перестанет уходить, сколько бы систему ни подпитывали. В этом случае надо отыскать место протечки. Прежде всего, надо проверить состояние сливного крана или клапана, не открыт ли он, или не вышел ли из строя. Если никаких неполадок в этом узле не обнаружено, последовательно проверяют весь отопительный контур. Иногда забывают закрыть кран сброса на радиаторах, возникают свищи на трубопроводах, выходят из строя соединения. Сложнее всего обнаружить протечку, если кран питает систему водяного теплого пола, залитую в бетонную стяжку. Обнаружить проблему можно по мокрому пятну на полу или на потолке нижнего этажа, и то для этого нередко приходится снимать напольное покрытие или натяжной потолок.
• Отказ циркуляционного насоса. Эта проблема сразу обнаруживается системой самодиагностики, да и проверить работоспособность насоса легко. Достаточно произвести визуальный осмотр элемента, и принять соответствующие меры.
• Разрыв мембраны расширительного бака. В этом случае давление будет падать, пока теплоноситель не заполнит весь объем, после чего процесс прекратится.Затем возможно неконтролируемое повышение давления, особенно интенсивное при повышении температуры ОВ. Если обнаружится, что проблемный элемент — именно расширительный бак, надо срочно принимать меры для ремонта или замены узла. Иначе, при температурном расширении жидкости, из строя выйдет теплообменник или иной элемент системы, что потребует значительных расходов на ремонт и восстановление работоспособности котла.

Преимущества газовых котлов отопления Celtic DS

Долговечность.

Котлы Celtic двухконтурного типа оборудованы раздельными блоками теплообмена. Медный используется для нагревания контура отопления, а конструкция из нержавеющей стали обслуживает систему подачи горячей воды. За счет этого теплообменники меньше засоряются отложениями, а также более эффективно отдают теплоэнергию.

Принудительная вентиляция с регулировкой мощности.

В котлах Celtic инженеры установили вентиляторы постоянного тока, что позволило оптимально осуществлять плавную регулировку скорости вращения и тем самым изменять интенсивность наддува воздуха в камеру сгорания.

Работоспособное состояние в условиях низкого давления в подающих магистралях.

Южнокорейский агрегат сохраняет работоспособность при давлении газа 0,01 бар и воды 0,15 бар.

Защита от нестабильного электропитания.

Газовые отопители имеют в своей конструкции мини-стабилизатор напряжения собственной разработки, который осуществляет поддержку уверенной работы всех систем котла при изменениях напряжения сети от 150 до 286 В и защищает электронные блоки.

Продуманная система обеспечения безопасности.

Газовые котлы Celtic оборудованы набором датчиков, контролирующих перегрев системы, обеспечивающих защиту от морозов и промерзания агрегатов, постоянный контроль возможной утечки газа. Производитель гарантирует полную безопасность использования котлов Celtic.

Автоматизированное регулирование подачи газа в горелку.

Встроенный микрокомпьютер в зависимости от требуемых параметров нагревания автоматически регулирует интенсивность горения газа, уменьшая или увеличивая его подачу в камеру сгорания. Это обеспечивает требуемую температуру и повышает экономичность устройства.

Минимальный шум.

Использования бесшумных насосов и вентиляторов, а также хорошая шумоизоляция всех узлов и корпуса позволили обеспечить комфортные условия эксплуатации для потребителей, уровень шума при работе двухконтурного корейского котла всего 37 ДБ.

Самодиагностика.

Микрокомпьютер котла сообщит о любой неисправности и выдаст код ошибки на пульт управления или дистанционно через модем, что позволит оперативно определить неисправность и своевременно обратиться в сервисную службу.

Эргономичность.

Благодаря продуманной конструкции расположения узлов и агрегатов котлы отличаются компактностью, что позволяет удобно размещать их в помещениях и экономить пространство.

Удобство управления.

Настенный отопитель оборудован внешним дистанционным пультом, который позволяет осуществлять регулировку температуры и контролировать текущее состояние котла. Кроме этого, возможно автоматическое управление подачей тепла на основании показателей комнатных датчиков, которые подключаются дополнительно.

Двухконтурные котлы представлены серией CELTIC DS ESR 2.16, 2.20, 2.25, 2.30, 2.35
Технические характеристики представлены в таблице ниже

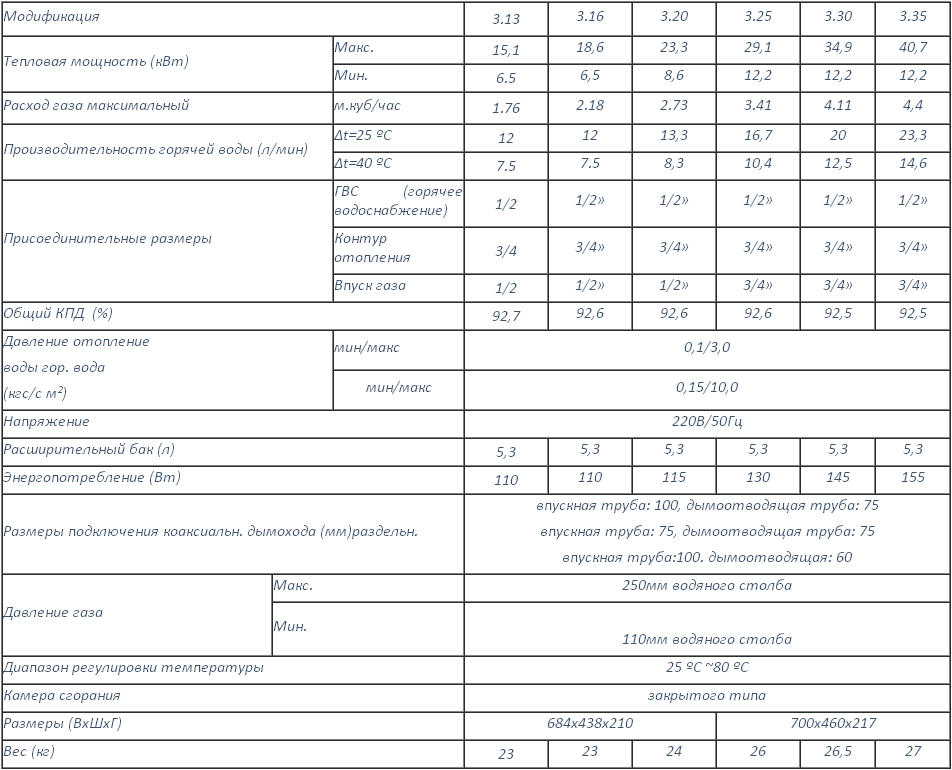

А также серией Platinum 3.13, 3.16, 3.20, 3.25, 3.30, 3.35 FFCD
Технические параметры в следующей таблице

Типы газовых горелок в отопительных котлах

Типы газовых горелок.

Классификация газовых горелок:

• по давлению газа;
• по конструкции, которая влияет на способность сжигания газа, а также его смешение с воздухом во время горения.

По давлению газа, который подается для сжигания, различают горелки:

• низкого давления. До 0,05 кгс/см² (5 кн/м², 500 мм вод.ст.);
• среднего давления. От 0,05 до 3 кгс/см² (5-300 кн/м², 0,5-30 м вод.ст.);
• высокого давления. От 3 кгс/см² (300 кн/м², 30 м вод.ст.).

По конструкции и методу сжигания газа делятся на:

• диффузные;
• инжекционные;
• газотурбинные;
• двухпроводные;
• комбинированные.

http:

Принцип работы диффузионных горелок основывается на горении, которое происходит при смешивании горючего газа и воздуха, находящихся внутри камеры сгорания. Для этого при определенном давлении на горелку подается газ, а воздух поступает естественным путем. После смешивания образуется горючая смесь.

Работа инжекционных горелок происходит при смешивании газа и воздуха внутри корпуса. Воздух для горения инжектируется, смешиваясь с газом, с помощью специального раструба и сопла для выхода газа с высокой скоростью. Имеют полное и частичное смешивание количества подаваемого воздуха.

http:

В двухпроводном типе газовых горелок воздух подается с помощью дутьевого вентилятора. В зоне сжигания происходит смешивание горючего газа с воздухом. Имеют возможность работоспособности на низком и среднем давлении. Этот тип горелок является компактным, бесшумным в работе. Имеет широкий диапазон тепловой мощи с регулировкой.

Конструкция газотурбинных горелок предполагает подачу воздуха с помощью осевого вентилятора, который начинает работать при включении турбины, которая находится в потоке истекающего газа. Подача воздуха происходит в обратном направлении от течения газа из горелки. В следующей статье — сколько сжигают газа настенные газовые котлы.

Cрок службы газового котла в системе отопления частного дома

Модели газовых котлов бюджетной ценовой категории, приблизительно до 20-22 тыс. рублей, имеют ресурс 7-12 лет. В них, как правило, используется стальной теплообменник, который под воздействием коррозии с каждым годом становится все тоньше, пока не произойдет полная разгерметизация. Поэтому даже если все остальные, менее надежные элементы будут исправны, ресурс попросту ограничен толщиной стального теплообменника.

Помимо этого, в недорогих, особенно отечественных, котлах используются менее эффективные и надежные сплавы и материалы, модели имеют посредственное качество сборки, как правило, отсутствие защитных элементов, малофункциональную автоматику.

Средний ценовой сегмент, примерно от 25 до 40-45 тыс. рублей, характеризуется сроком эксплуатации не менее 11-15 лет. В таких моделях зачастую используется медный или чугунный теплообменник, ресурс которого не менее 20-25 лет. Горелки, соединительные патрубки и элементы, платы автоматики сделаны из более дорогих сплавов, присутствуют защитные и изоляционные компоненты и материалы.

Автоматика в большинстве моделей газовых котлов среднего класса имеет функцию автодиагностики, защиту от перегрева, блокировки насоса, режим предотвращения замерзания и прочие функции безопасности. Кроме того, большинство моделей средней ценовой категории производится в Европе, где стандарты контроля качества и технологий производства значительно выше.

Устройство дорогой модели Buderus Logamax plus GB072-24K: использование лучших материалов, защищенность и надежность всех узлов. Уже установленный предохранительный сбросной клапан, имеется узел отвода конденсата.

Котлы высшей ценовой категории, от 45-59 тыс. рублей за модели до 24 кВт, отличаются наивысшим сроком службы – в среднем 12-17 лет. Это модели немецких производителей (Vaillant, VIESSMANN, Buderus), некоторые японские (Rinnai), французские (De Dietrich). В таких котлах применяются наилучшие разработки, наиболее надежные сплавы чугуна (напр. серый чугун), все узлы надежно укомпонованы, зафиксированы и изолированы. К производству применяются наивысшие стандарты контроля качества. Отсюда объясняется и стоимость.

Факторы, оказывающие наибольшее влияние на ресурс газового котлоагрегата

Материал теплообменника

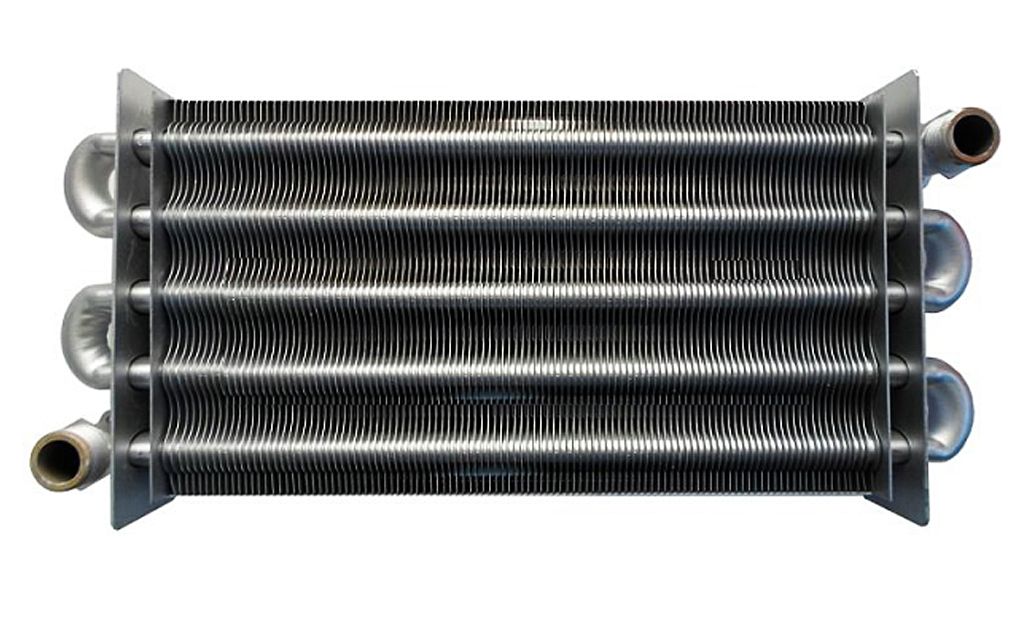

Самым распространенным и недорогим в производстве является стальной теплообменник. Толщина стенок стальных теплообменников не превышает 3-5 мм, что даже при использовании очищенного теплоносителя приводит к аварийному состоянию через 10-15 лет использования. Кроме того, вероятность прогорания стального теплообменника значительно выше.

Чугунный теплообменник изготавливается со в несколько раз более толстыми стенками, сам металл жаростойкий и устойчив к коррозии. Потенциально срок службы чугунных теплообменников может достигать 50 лет.

Наиболее непопулярные в виду еще более высокой стоимости или технической невозможности установки медные теплообменники. Несмотря на относительную устойчивость к коррозии, медь, как и сталь, характеризуется вероятностью прогорания. К счастью, множественные системы безопасности дорогостоящих моделей котлов, в которых применяются медные теплообменники, практически гарантированно предотвращают прогорание. Однако длительного срока эксплуатации медных элементов можно достичь лишь при регулярном обслуживании.

Тип горелки

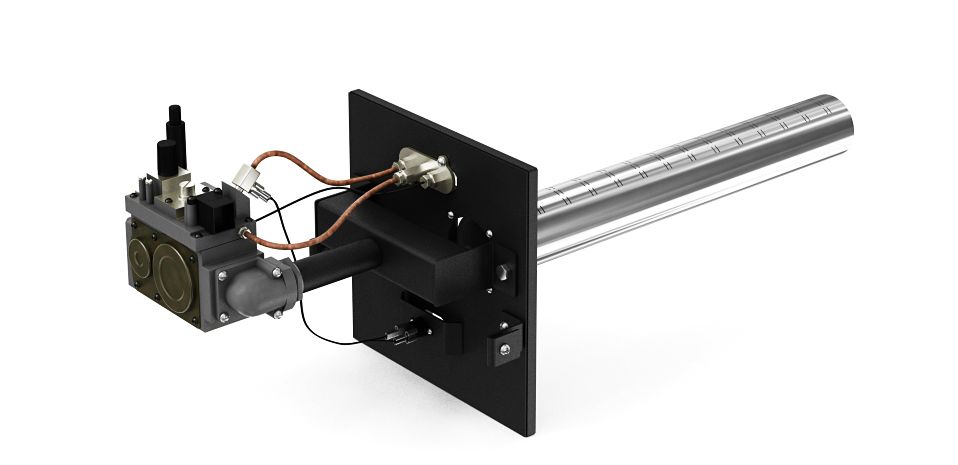

Атмосферная газовая горелка.

Горелки бывают двух видов:

1. Атмосферные – используются в котлах с открытой камерой сгорания при естественной тяге. В котлах с атмосферными горелками скапливается значительно больше сажи и прочих продуктов сгорания, что требует не только более тщательного обслуживания, но и незначительно снижает срок службы.
2. Надувные (турбированные) – используются в котлах с закрытой камерой сгорания при естественной тяге через коаксиальный (боковой) дымоход или при принудительной тяге, которую обеспечивает вентилятор или турбина. Продукты сгорания более эффективно выводятся в атмосферу и не влияют на работу котла, а вентиляторы и турбины в большинстве моделей имеют большой ресурс.

Автоматика

Более дорогие модели газовых котлов оснащены многофункциональной автоматикой, которая не только своевременно предупредит о состоянии котла, но обеспечит максимально эффективный режим работы котла. За счет предотвращения аварийных ситуаций, существенно продлевает срок эксплуатации газового котла автоматика с функциями самодиагностики, предотвращения перегрева и замерзания, газ-контроля, автоподжига, защиты от блокировки циркуляционного насоса.

Однако для работы корректной работы такой автоматики рекомендуется стабилизатор напряжения и ИБП (источник бесперебойного питания).

Стоимость котла и технологии производства

Цены на модели известных европейских и японских производителей по большей части вполне оправданы, поскольку они используют более долговечные и надежные сплавы, технологии защиты и изоляции, что влияет не только на эффективность, но и на надежность и безопасность эксплуатации.

Условия эксплуатации

Наиболее распространенной ошибкой является выбор чрезмерно мощного газового котла, когда он, в виду быстрого нагрева теплоносителя, постоянно включается и выключается. Такой режим работы грозит не только более высоким расходом газа, но и существенным снижением срока службы.

Также ресурс газового котла, а вернее его теплообменника (особенно стального или медного), в большой степени зависит от теплоносителя. Использования загрязненной воды способствует образованию внутри накипи, окислению и коррозии.

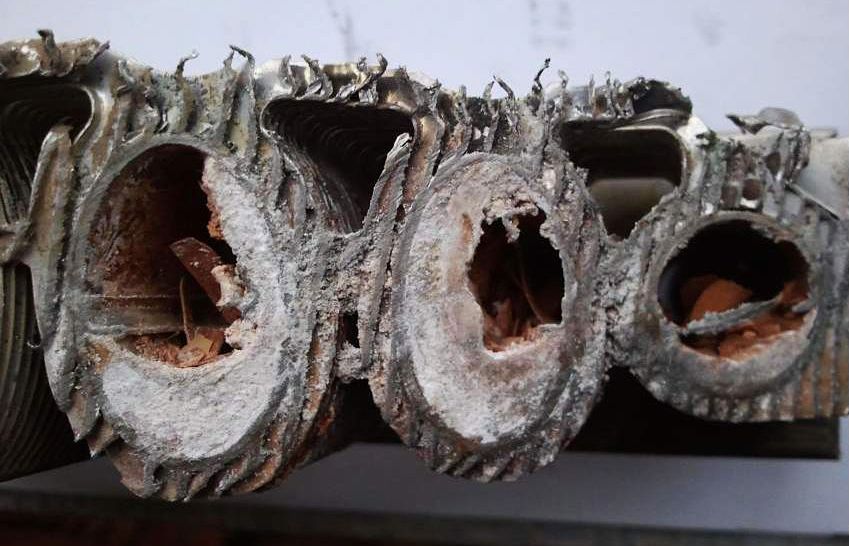

Теплообменник газового котла в разрезе. Использование загрязненного теплоносителя и отсутствие регулярной чистки привело к тяжелым последствиям: серьезный перегрев и практически полное засорение.

В заключение можно сказать, что прогноз производителя касательно ресурса газового котла очень условен. Даже самые надежные модели могут не достичь прогнозируемой отметки при ненадлежащей эксплуатации и особенно при отсутствии регулярного (желательно ежегодного) обслуживания. Именно поэтому на практике существует такая огромная разница в сроке эксплуатации даже идентичных моделей.

Основные узлы и элементы системы

Для обустройства газовой обвязки потребуются такие приборы:

• манометр;
• циркуляционный насос;
• расширительный бак;
• сливной кран;
• шаровой кран;
• балансировочный кран;
• система фильтрации;
• клапаны (распределительный, обратный, предохранительный и т.д.).

Каждый из узлов выполняет собственные функции, и необходимость их монтажа определяется конструкцией отопительного оборудования. Так, если насос изначально входит в комплектацию котла, то его не требуется приобретать отдельно.

В обвязке газового котла обязательно должны быть установлены запорные устройства, приборы контроля давления и защитные системы. Причем все узлы следует тщательно подбирать, а экономия на них чревата поломками.

При подборе оборудования для обвязки котла имеет смысл изучать рейтинги, отзывы покупателей, особенно если речь идет о циркуляционных насосах. Эти приборы отвечают за равномерный прогрев и одинаковую температуру всех радиаторов в доме

Стоит переплатить за оборудование и трубы от производителей с хорошей репутацией. Это гораздо дешевле, чем потом ремонтировать отопление.

Этапы подготовки к установке котла

Перед тем, как хозяин дома приступит к монтажу системы отопления, потребуется собрать некоторые документы:

• договор об обеспечении дома газом;
• техническое задание и схема установки газовой системы, утвержденная в соответствующих органах;
• письменное разрешение газового инспектора на монтаж оборудования.

Правила и нормы установки котла

Газовое отопительное оборудование устанавливается в соответствии с разработанными и утвержденными технологиями, обеспечивающими безопасность его эксплуатации.

1. Вопрос о том, как установить настенный котел, начинается с подготовки для него помещения. Помещение обязано соответствовать некоторым требованиям: котельная может быть расположена в любом месте дома, кроме ванной комнаты, жилых комнат и санузла. Однако при установке настенных узлов это требование может быть смягчено в зависимости от типа котла. Объем помещения — от четырех кв.м., высота потолка — от двух метров. Ширина дверного проема — не менее 800 мм. Также в помещении должно быть предусмотрено естественное освещение котла через окно. При этом, размер окна должен соответствовать 0,3 м.кв. на каждые 10 м.кв. помещения.
2. Правила установки настенного газового котла регламентируют поступление определенного объема свежего воздуха с помощью приточной вентиляции к месту использования котла. Недостаточное количество поступающего воздуха может быть связано с накопление в помещении опасного для здоровья и жизни вещества.
3. Установка настенного газового котла: нормативы при его размещении таковы, что от стены до поверхности котла должно быть более 10 см. В случае, если это расстояние меньше положенного, стена должны быть защищена огнестойким покрытием.
4. Газопроводные трубы могут быть металлическими, но не пластиковыми.
5. Дымоходное отверстие должно соответствовать мощностным возможностям котла. При этом его высота должна быть не менее 5 м при условии, что дымоход устанавливается выше конька на крыше доме. При установке дымохода, он может иметь не более трех изгибов.
6. При организации системы электроснабжения необходимо предусмотреть наличие автомата с токовой защитой и с тепловой защитой.
7. В комнате, где будет стоять котел, должен быть размещен датчик газа, увязанный с реле. В случае утечки газа датчик должен подать сигнал реле на блокирование поступления газа. Кроме того, должна сработать звуковая сигнализация.
8. Установка настенного газового котла, нормативы при его запуске обязывают обеспечить устройство счетчиком газа.
9. Если рядом с котлом присутствуют другие газовые приборы, то расстояние между приборами устанавливается на отметке не менее 20 сантиметров.
10. При установке настенного котла, требования затрагивают даже предмет полноценной комплектности оборудования. Комплектация котла должна соответствовать нормативам и содержат: руководство, крепления, шаблон из бумаги для установки, особые ключи и крепеж.
11. Высота установки настенного котла — 80 см — 160 см от поверхности пола.

Если все эти требования соблюдены, то можно не сомневаться в надежности и пожаробезопасности системы газового отопления. Следует иметь в виде, что регулярно система отопления должна проходить техническое обслуживание силами сотрудников городской газовой службы.

Инструкция по эксплуатации — как правильно запустить

Эксплуатация котлов Ferroli не отличается никакими специфическими действиями и процедурами.

От владельца требуется лишь организация периодического техобслуживания, очистки корпуса и внутренностей котла, содержание в надлежащем порядке форсунок горелки.

Порядок запуска котла напоминает методику розжига других газовых агрегатов.

Особенностью является необходимость выдерживать паузу между попытками запуска, на время которой на дисплее появляется код D3 или D4 (50 или 30 секунд).

Первый код возникает после появления критической ошибки и блокировки агрегата.

Пока не будет выдержан необходимый временной интервал, повторный перезапуск невозможен.

Второй код появляется между попытками запуска в штатном режиме, если предыдущая оказалась неудачной.

Обычно это происходит из-за наличия воздуха в насосе, трубопроводах или теплообменнике. Попытки повторяют до тех пор, пока воздух не будет выведен из котла.

Все основные коды ошибок и их расшифровка и решение

Рассмотрим основные ошибки газовых котлов Ferroli и варианты их устранения:

Ошибки котлов Ferroli делятся на критические (А) и некритические (F). Те из них, что с литерой А, приводят к самостоятельной блокировке котла, а с литерой F — не приводят.

Методы самостоятельной диагностики неисправностей

Часто пользователь находится в ситуации, когда он не уверен, что именно сломалось в газовом котле. В таких случаях не нужно торопиться что-нибудь снимать и чинить. Это рискованно и опасно. Перед работами следует провести диагностику оборудования и выявить точные причины неисправностей.

Если котел коптит, то обычно причиной данного явления является потребление некачественного газа или недостаток воздуха. Проверить причину неисправности можно самостоятельно

Современные газовые котлы оснащены различными датчиками, которые отражают ряд важных функциональных показателей агрегата. Они отслеживают изменение температуры, давления и других параметров. В случае сбоя в работе в современных моделях котлов предусмотрено автоматическое выключение устройства.

Источник поломки выявляется по вызванным ею последствиям. Например, визуально можно увидеть гарь, подтек, искры. По запаху можно ощутить случившуюся утечку газа или короткое замыкание. По изменившемуся звуку работы газового котла становится ясно, что произошел сбой работы агрегата.

В инструкции, прилагаемой при покупке устройства, описываются наиболее часто встречающиеся неисправности в покупаемой модели котла и способы их обнаружения, диагностики, устранения. Также там указывается что означает конкретный код ошибки и мигание лампочек на приборной панели.

Так лампочка может мигать в разных режимах: быстром или медленном. Или же гореть постоянно. Цвет лампочки может быть красным, зеленым или желтым.

В инструкции производителя указываются все возможные коды ошибок, которые могут появиться на дисплее. При этом там также объясняется способ устранения неисправности

Не стоит выкидывать инструкцию от устройства, так как она может пригодиться газовщику, вызванному вами для исправления поломки. В ней указываются характерные особенности модели газового котла, размеры и расположение узлов и деталей.

Заключение

Оборудования, способного работать вечно и не выходить из строя, не существует.

Наибольшую ценность представляют устройства, которые способны помочь владельцу или специалисту-ремонтнику в определении возникшей проблемы, продемонстрировать ему источник или причину той или иной неполадки.

Газовые котлы Ferroli обладают такой возможностью, прямо указывая на дефектную или сомнительную деталь с помощью кода ошибки на дисплее.

Это максимально упрощает поиск причин отказа того или иного узла, экономит время и позволяет точнее обнаруживать неполадки.

В некоторых ситуациях наличие системы самодиагностики буквально спасает жизнь владельцу и членам его семьи, отключая котел при возникновении серьезной опасности.

Защита обеспечивает увеличение срока службы котла, экономит средства на дорогостоящий ремонт и позволяет создать в доме комфортную и уютную обстановку.

Список источников

• kachestvolife.club
• sovet-ingenera.com
• cotlix.com
• kotlobzor.ru
• GradusPlus.com
• obotoplenii.ru
• kotle.ru
• expert-dacha.pro
• budeshstroit.ru
• prostokotel.ru
