Особенности работы колонок Вектор

Газовые водонагреватели выпускаются в двух комплектациях: JSD 20-W и Lux Eco. Разница в конструкции моделей невелика, нет принципиальных отличий и в конструкции оборудования.

Независимо от модификации, цены, все водонагреватели Вектор оснащены электророзжигом. Это исключает наличие постоянно горящего фитиля, что повышает пожаробезопасность, экономичность оборудования.

Устройство колонки марки

Устройство бытовой газовой колонки бренда Вектор не отличается от большинства аналогичных приборов. Рекомендуем подробнее ознакомиться с устройством типичной колонки.

«Сердцем» приспособления стал медный теплообменник, который быстро нагревается, отличается высоким ресурсом работы. Он состоит из полых трубок, в которые поступает холодна вода, а затем подогревается под воздействием горелки.

Газовая колонка Вектор стала отличным решением для квартиры или дачи. Для ее установки не требуется дымоход. Благодаря компактным размерам, небольшой производительности, имеется возможность использовать газ из баллонов

Как видим, схема бытовой газовой колонки марки Вектор достаточно простая, без большого количества дополнений, что обеспечивает высокую надежность прибора.

Принцип работы водонагревателя бренда

Колонки состоят из трех основных составляющих, включающих водяной, газовый узлы, переход между ними. После того, как открывается кран, вода поступает в водяной узел. Клапан, отвечающий за подачу газа срабатывает только при наличии достаточного напора воды в сети. За дальнейшую подачу, давление газа отвечает специальный регулятор.

Горелка поджигает смесь воздуха с газом, которая в процессе сгорания в камере выделяет тепло, что обеспечивает нагревание воды в трубках теплообменника.

Продукты сгорания выводятся через металлический дымоход. За процессом удаления токсичных продуктов следит датчик. При отсутствии тяги в системе он способствует отключению газовой колонки.

Для защиты газового водонагревателя от перегрева, в конструкции используется термореле. Приспособление реагирует на изменения температуры воды. Когда показатель достигает 80 °С, горелка отключается. Также в конструкции предусмотрен предохранитель, контролирующий давление в системе.

Газовая колонка Вектор отлично работает даже при условии низкого давления воды. Собственникам не потребуется модернизировать систему, подключать дополнительные насосы

Оптимальной температурой считается показатель, не превышающий 55 °С. В противном случае, на внутренних поверхностях трубок теплообменника газовой колонки быстро образуется накипь, что приведет к появлению неисправностей, необходимости разбирать, прочищать оборудование.

В большинстве случаев, водопровод поставляет жесткую воду, поэтому производители не рекомендуют нагревать ее до такого предела, чтобы потом нужно было разбавлять.

Общее строение бытовой колонки

Газовая колонка — это проточный водонагревательный прибор. Это означает, что вода проходит сквозь неё и нагревается по ходу. Но, прежде чем перейти к разбору того, как устроена бытовая газовая колонка для нагрева воды, напомним, что ее монтаж и замена связаны с централизованной системой подачи газа.

Поэтому нужно обязательно подать документы в газовую службу вашего региона вместе с соответствующим заявлением. О нормах и необходимых документах можете прочитать в других наших статьях, а сейчас перейдем к устройству.

Различные модели газовых колонок разнятся между собой, но общее строение бытовой газовой колонки выглядит примерно следующим образом:

Газовая горелка.
Запальник/система розжига.
Вытяжка и соединение с дымоходом.
Патрубок дымохода.
Камера сгорания.
Вентилятор (в некоторых моделях).
Теплообменник.
Патрубок для подачи газа.
Водяной узел.
Патрубки для подвода воды.
Патрубок для вывода горячей воды.
Передняя панель с контроллером.

Центральный элемент колонки — газовая горелка, в которой поддерживается горение газа, что способствует нагреву воды. Горелка установлена в корпусе, в нем собираются раскаленные продукты сгорания, назначение которых — греть воду.

Корпус сделан из металла и полностью покрывает переднюю часть и бока колонки

Важно, чтобы материал корпуса хорошо проводил тепло, ведь качество нагревания зависит от пропускания им тепла

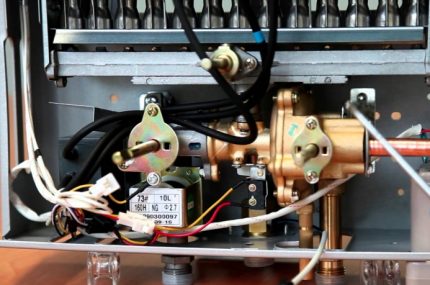

Конструктивные составляющие газовой колонки, находящиеся внутри корпуса. Здесь изображено газовое оборудование закрытого типа

Сверху аппарата находится вытяжка и дымоход, через которые продукты сгорания покидают колонку и помещение. Их устройство зависит от того, открытого или закрытого типа колонка, что будет показано ниже.

Трубы змеевиком извиваются внутри корпуса, вода проходит по ним под естественным напором и согревается раскаленными газами. Вся эта система труб называется теплообменником. Снизу находятся два патрубка: справа – для приема холодной воды из трубопровода, с левой стороны вытекает горячая вода.

Между водонапорной сетью и газовой колонкой зачастую устанавливается фильтр, который регулирует жесткость воды. Без фильтра колонку может покрывать накипь при высокой температуре воды. При входе в колонку вода проходит через водяной узел, который служит своеобразной «связью» между потоком воды и потоком газа. Об этой связи мы поговорим чуть дальше.

Горящая газовая горелка с электрическим зажиганием и датчиком пламени. Датчики играют важную роль в функционировании оборудования. Об их функциях поговорим далее

С помощью ещё одной трубки, которая также находится снизу, колонка подключается к газовой магистрали.

Там же находится передняя панель с блоком управления. Она оснащена регуляторами для контроля траты газа и воды. В зависимости от модели, это могут быть как простые ручки, которые нужно крутить, так и жидкокристаллические дисплеи, где можно увидеть множество характеристик колонки, или даже характер её неисправности в случае, если колонка не работает.

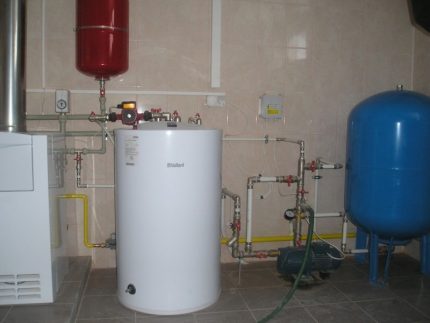

Сравнение нагревателей для ГВС

При выборе водонагревателя следует сравнивать в техпаспорте следующие параметры моделей:

Тип источника энергии – электричество либо газ.
Время нагрева воды.
Объем бака (для накопительных бойлеров).
Характеристики электропитания (для электрических водонагревателей).
Производительность в литрах/минуту (для проточных устройств).
Максимальная температура нагрева – от 50 до 80 °С.
Тип прибора по расположению.
Особенности подключения.

Проще всего самостоятельно установить и подключить электрический проточный нагреватель мощностью до 4–5 кВт. К нему надо лишь подсоединить пару шлангов на вход ГВС и выход ГВС, а после включить прибор в электросеть.

Чтобы подключить газовый водонагреватель, придется приглашать специалиста снабжающей организации – самостоятельно подключать подобное оборудование запрещено

По способу расположения водогреи бывают:

горизонтальными;
вертикальными;
комбинированными.

Для каждого конкретного случая можно сейчас найти свой оптимальный вариант. Модельный ряд современных водогреев огромен.

Если водонагреватель нужен в качестве подстраховки на случай отключения горячей воды, то стоит взять недорогую и компактную модель проточного типа. Иные вариации в такой ситуации будут избыточными.

Для дачи рекомендуется брать небольшой накопительный бойлер с баком в 30–50 л – его вполне хватит для умывания по утрам, принятия душа и мытья посуды в кухонной раковине

Если семья состоит из трех человек, то ей потребуется накопитель объемом 100–120 л. Устанавливать в таком случае проточный прибор не стоит из-за большого расхода воды и потребления электроэнергии. При этом если водонагреватель необходим в крупный коттедж и есть газовая магистраль, то оборудование на газу будет вне конкуренции.

Для большой семьи также можно взять бойлер совмещенного типа – накопитель плюс проточный теплообменник. Если первый в какой-то момент полностью опустошается, то в работу в нем включается второй. Это позволяет избежать ожидания пока бак наполнится и нагреется. При этом расход электроэнергии снижается за счет наличия и регулярного использования как раз накопительного бойлера.

Чем мощнее водонагреватель, тем он производительней и быстрее дает воду требуемой температуры. Однако вместе с тем растет его потребление электроэнергии и газа. Особенно это актуально для электрических нагревателей. Одно дело подключать подобный прибор к имеющейся в ванной комнате или на кухне розетке 220 Вольт, а совершенно другое – тянуть для него отдельный трехфазный кабель.

Преимущества и недостатки

Для квартир, где не предусматривается дымоходных каналов, для приготовления воды на нужды ГВС раньше существовало только одно решение – электрический накопительный водонагреватель. С появлением наддувных проточных нагревателей у жильцов таких квартир появилась альтернатива. Это одно из главных преимуществ колонок с закрытой камерой сгорания. А вот и остальные:

не нужно организовывать приток воздуха для горения в дом, достаточно обычной приточно-вытяжной вентиляции, требуемой в соответствии с нормативами;
высокая эффективность работы, а значит, – экономичность;
газовые водонагреватели без дымохода полностью автоматизированы и создают дополнительный комфорт при эксплуатации;
тандем вентилятор – горелка успешно сглаживают перепады температуры воды при открывании нескольких кранов в пределах располагаемой мощности;
попадание в помещение различных продуктов сгорания практически исключено.

Как и любой другой водонагреватель, бездымоходная колонка закрытого типа имеет некоторые недостатки. Один из них – высокая стоимость изделия по сравнению с обычными проточными агрегатами. Причина – наличие в конструкции дополнительных дорогостоящих элементов и деталей. Но взгляните на проблему под другим углом в такой ситуации: монтаж нагревателя планируется на этапе строительства дома. И посчитайте, что обойдется дешевле: устройство традиционного дымохода и покупка обычной колонки либо монтаж коаксиальной трубы и приобретение турбированного агрегата.

Нагреватель, в котором используется закрытая камера сгорания и вентилятор, создает некоторый шум во время работы. Кроме того, аппарат полностью зависим от наличия электроэнергии, поэтому не может применяться в районах с частыми отключениями. Или же понадобится альтернативный источник электричества, например, бензиновый или дизель-генератор.

Из-за сложности конструкции исключается обслуживание и чистка водонагревателя своими руками. Если вы приняли решение установить колонку с турбонаддувом, будьте готовы за устранением неполадок обращаться в сервисные службы. Больше информации об изделиях можно узнать, просмотрев видео:

Внешние элементы колонки

Снаружи газовая колонка состоит из следующих узлов:

Стальной кожух – закрывает переднюю и боковые части колонки. Для визуального контроля горения на передней панели кожуха установлено смотровое окошко. Ниже окна расположены рукоятки регулировки газа и воды. Температуру выходящей жидкости отображает ЖК дисплей.
На передней панели обычно располагаются элементы управления.
Сверху находится патрубок дымохода.
Снизу из-под кожуха выступают патрубки. К одному из них подключают трубопровод ХВС для подачи холодной воды в колонку. Другой – патрубок для отвода нагретой воды. К нему подключают трубопровод ГВС. Третий патрубок служит для подвода газа. Сверху из-под кожуха выступает патрубок для подсоединения дымохода.

Задняя стенка служит основой прибора, так как на нее закреплены все рабочие узлы и кожух. Деталь изготовлена из оцинкованной стали. На задней стенке имеются крепежные отверстия для фиксации колонки к стенке кронштейнами.

Особенности газовых колонок с турбонаддувом

Отметим сразу, что дымоходная труба у агрегатов этого типа все-таки есть. Термин «бездымоходная колонка» употребляется в том смысле, что газоиспользующая установка не нуждается в традиционном дымоходе с естественной тягой. Это одна из множества особенностей, которыми отличаются газовые колонки с закрытой камерой сгорания. Естественная тяга не нужна, потому что в аппарат встроена собственная, принудительная, обеспечиваемая вентилятором. А для подачи воздуха и выброса отработанных газов используется специальный двустенный (коаксиальный) дымоход.

Теперь соберем все технические решения, внедренные в турбированном водонагревателе, в один список, а затем рассмотрим каждое из них по отдельности:

система автоматического розжига с помощью электричества;
принудительное удаление дымовых газов и всасывание воздуха для горения извне с помощью турбины;
герметичная камера сгорания закрытого типа;
модуляционная горелка;
электронный блок управления;
система, препятствующая размораживанию теплообменника.

Поскольку турбированные газовые колонки всегда подключаются к домовой электросети, то система розжига в них применяется электрическая. На многих интернет-ресурсах можно найти информацию, что в наддувных агрегатах используется пъезорозжиг или искрообразование от батареек. Эти данные не соответствуют действительности, нет никакого смысла встраивать элементы питания в прибор, подключаемый к сети 220 В. Не говоря уже о ручном пъезорозжиге, что абсолютно не совместим с работой средств автоматизации.

Вентилятор, устанавливаемый в турбированную газовую колонку, выполняет 2 задачи: выталкивает в коаксиальный дымоход продукты сгорания и затягивает в камеру воздух с улицы, минуя помещение. В схемах нагревателей от различных производителей турбина может внедряться по-разному:

в качестве нагнетателя — вентилятор находится в начале газовоздушного тракта, перед горелкой и нагнетает воздух в закрытую камеру;
в качестве дымососа — турбина располагается перед выходом дымовых газов, за теплообменником, и функционирует в режиме всасывания.

Камеры сгорания турбированных колонок герметичны лишь условно. Это означает, что они отделены от воздушной среды помещения, но сообщаются с улицей, поэтому существенного избыточного давления в них не бывает. Суть в том, чтобы вентилятор подавал именно такое количество воздуха, какое требуется для горения в том или ином режиме. Производительностью нагнетателя (или дымососа) управляет контроллер.

В тандеме с вентилятором функционирует газовая горелка аппарата. По принципу работы она является модуляционной, то есть, способна в автоматическом режиме плавно изменять интенсивность горения. При этом газогорелочное устройство ориентируется на изменения напора воды, возникающие вследствие увеличения или уменьшения водоразбора.

Всеми процессами в нагревателе от начала и до конца управляет электронный блок – контроллер. Ориентируясь на сигналы датчиков, последний регулирует мощность горелки и производительность вентилятора, а при возникновении нештатной ситуации дает команду на перекрывание газа. Впрочем, схема построена таким образом, что в случае серьезной аварии газовый клапан сам отключит подачу топлива, без команды контроллера.

И последнее новшество – система, предохраняющая теплообменник от размораживания в том случае, когда температура в помещении опускается ниже 0 ºС. Газовая колонка с антизамерзанием оборудована специальным электрическим нагревателем, автоматически включающимся при температуре 0 ºС или ниже в режиме ожидания, когда вода в трубках теплообменника не движется.

Основные неисправности проточного агрегата

Среди основных неисправностей чаще всего встречается затухание пламени горелки. Выделяют 4 распространенные причины:

в дымоходе пропала тяга;
вышел из строя датчик;
повреждена мембрана водяного узла;
слабое поступление воды из-за засора фильтра, установленного на входящем патрубке.

С проблемой слабого нагрева воды пользователь сталкивается после 1–2 года пользования колонкой. Змеевик теплообменника внутри обрастает накипью. Чем жесткость воды больше, тем быстрее это происходит. Избавляются от накипи промыванием змеевика кислотными растворами.

В случае разгерметизации соединений происходит перегрев колонки сразу после прекращения разбора воды. Выявляют причину и место утечки по образовавшимся каплям. Соединения перетягивают с заменой прокладок.

Современные газовые колонки производят с множеством датчиков, обеспечивающих безопасное использование агрегата. Основным недостатком считается сложность монтажа. В стенах потребуется вырубить окно для дымохода. Подключать колонку имеют право работники газовой службы и только тогда, когда хозяин оформит все разрешительные документы.

Запальные механизмы газовых колонок

Необходимо обратить внимание на запальные механизмы в газовых колонках. Это наиболее капризные узлы бытового прибора

Они, по сути, отвечают за нормальную работу водонагревателя:

Постоянно горящий фитиль применяется на старых приборах. Его постоянное использование наносит вред внешнему виду устройства. Со временем внешние стенки около фитиля выгорают и чернеют.
Запал на батарейках может перестать работать в любой момент. Держать к газовой колонке необходимо запас батареек и постоянно проверять их работоспособность.
Пьезоэлемент в газовой колонке довольно частое решение производителей. Его работа не всегда стабильна. Он чувствителен к влажности в помещении и другим факторам окружающей среды.
Наиболее надёжный запальный механизм используется в газовых колонках, подключённых к бытовой электросети. На его работу практически не влияют внешние факторы. Он прост и надёжен.

Отличия газовой колонки «Нева»

Наиболее известные среди потребителей модели автоматических газовых колонок «Нева» — 4510 и 4510. В устройстве газовой колонки «Нева» установлена система розжига, работающая от двух батареек.

Средняя служба комплекта батареек один год. Устройства оснащены основными системами безопасности, в том числе «газ-контроль».

Их размеры сравнительно небольшие, что было оценено потребителями. В названии моделей зашифрована серия – 45, производительность литров в минуту – 10 и модификация агрегата М – установлен медный теплообменник.

Производят бытовые приборы в Санкт-Петербурге, что является привлекательным для потребителей, положительно относящимся к отечественному производителю. Как работает аппарат «Нева» оценили потребители, отдавая предпочтение покупке колонок именно этого производителя.

Отличия в устройстве газовой колонки «Вектор»

Бренд «Вектор» появился на российском рынке в начале века. Собранная в России из китайских комплектующих, водонагреватель проточный газовый занял сегмент рынка недорогих бытовых приборов.

Основное отличие в цифровом дисплее на передней панели и системе регулировки температуры воды «Зима — лето», что оказывает влияние на расходы потребителя при установленных счётчиках. Камера сгорания открытого типа оснащена водяным охлаждением, что продлевает срок эксплуатации прибора.

Отличия газовой колонки «Оазис»

Газовые колонки «Оазис» производятся в Германии и отличаются повышенным качеством и надёжностью. Могут работать с низким давлением в системе водоснабжения. Оснащены системой защиты от перепадов давления, не допуская отключения колонки при недостаточном напоре воды. Характеризуются высоким КПД – до 90%. Оснащены системой «Зима — лето», цифровым дисплеем с индикацией протекающих процессов и возможностью регулировки температуры воды на выходе.

Отличия водонагревателя газового «Кубаночка»

Производителем предусмотрено питание газовой колонки не только магистральным природным газом, но и питание от баллона сжиженным газом. Системы безопасности полностью перекрывают подачу газа в угрожающих ситуациях, не допуская его утечки.

Для подключения баллона с газом используется стандартный газовый шланг. Механизмы колонки оснащаются необходимыми штуцерами и редуктором.

Отличия газовой колонки «Львовская»

Украинский производитель в г. Львове позиционирует проточный водонагреватель газовый как бытовой прибор способный работать с водой разной жёсткости. Устройства оснащены датчиками тяги с автоматической системой контроля.

Неприхотливые в обслуживании и монтаже, не требующий много места, занимают ценовой сегмент недорогих бытовых приборов. Широкого распространения в России не получили.

Водонагреватели проточные газовые применяются уже давно. За время использования были введены новые системы безопасности и контроля работы устройств, что делает их использование простым и надёжным.

С развитием технологий газовые колонки оснащались все новыми системами управления и в настоящее время это позволяет нагревать воду с минимальным расходом газа до заданной температуры.

Функции основных узлов газовой колонки

Водогазовый узел (16) необходим для включения колонки, он обеспечивает регулировку расхода газа и температуры воды. Узел состоит из водяного и газового регуляторов. Подача газа обеспечивается водяным регулятором только при наличии воды, при этом одновременно создается условие для срабатывания электромагнитного клапана. Газовый регулятор определяет расход газа от газовой сети.

Горелка с коллектором (13) предназначена для подачи воздушно-газовой смеси в камеру сгорания.

Теплообменник (12) служит, непосредственно, для нагрева воды. За счет теплового обмена между горячими продуктами сгорания и протекающей в теплообменнике водой происходит нагрев. Теплообменное устройство должно иметь специальное защитное покрытие для предотвращения окисления, что в значительной степени продлевает срок службы.

Электрод электронного розжига (15) выполняет розжиг горелки. При включении колонки (пропуске воды по теплообменнику) он образует искровые разряды в течение 7 секунд.

Ионизационный электрод (14) предназначен для контроля пламени. Он автоматически отключает газоподачу, когда пламя гаснет.

Датчик температуры горячей воды (3) выдает на цифровой дисплей переменную ЭДС (показатель зависит от уровня нагрева датчика).

Цифровой дисплей (23) показывает температуру воды, которая вытекает из колонки.

Предохранительный клапан (18) служит для слива воды из колонки без отсоединения от трубопроводов путем сброса давления при резком его повышении в системе. Через него возможна течь (2-3 капли).

Солнечный коллектор для дома, бассейна

Солнечный коллектор — это аппарат, в котором энергия солнечных лучей преобразуется в тепловую энергию теплоносителя. Теплоноситель переносит тепло от солнечного коллектора к нагревателям систем горячего водоснабжения и отопления. В качестве теплоносителя используют воду или не замерзающие жидкости.

Солнечный коллектор может иметь разную конструкцию. Существуют три принципиальных схемы устройства солнечного коллектора.

Плоский солнечный коллектор

Солнечный плоский коллектор представляет собой металлическую пластину — абсорбер, которая поглощает падающее на неё солнечное излучение. К пластине прикреплены медные трубки, по которым течет теплоноситель.

Пластину абсорбера покрывают слоем никеля, черной меди или другим материалом с высоким коэффициентом поглощения солнечных лучей, но с низким коэффициентом тепловых излучения. Такое покрытие называют селективным.

Некоторые производители выпускают адсорберы из двух сложенных вместе металлических листов. В листах выдавлены канавки, из которых при соединении листов формируются трубки коллектора.

Солнечные лучи нагревает абсорбер, от него тепло передается теплоносителю, температура которого увеличивается.

Абсорбер с трубками устанавливают в теплоизолированный плоский корпус. Сверху корпус коллектора закрывают стеклом. Для улучшения теплоизоляции обычно устанавливают стеклопакет с двойным или тройным остеклением. Стекло должно выдерживать удары града.

Чтобы остекление и поверхность адсорбера не запотевали, в корпусе коллектора оставляют отверстия для вентиляции.

Пластина абсорбера в плоском коллекторе со стеклопакетом может нагреваться до 190 оС.

Панель солнечного водонагревателя с параллельным расположением труб

В плоском солнечном коллекторе трубы, по которым циркулирует теплоноситель, обычно располагают вертикально. Применяют две схемы разводки труб — параллельную и змейкой.

Параллельная схема расположения труб имеет маленькое гидравлическое сопротивление. Коллекторы с параллельными трубами применяют в схемах подогрева воды с естественной циркуляцией теплоносителя.

Панель солнечного водонагревателя с расположением труб змейкой

Укладка труб змейкой позволяет получить чуть больший тепловой эффект, но при этом резко увеличивается гидравлическое сопротивление системы.

Трубчатый вакуумный солнечный коллектор

Солнечный трубчатый вакуумный коллектор устанавливают на южном скате крыши

Солнечный вакуумный трубчатый коллектор может состоять из нескольких десятков стеклянных труб, в которых создан вакуум. Внутри вакуумных труб находятся трубки с теплоносителем.

На нижнюю часть поверхности труб нанесено зеркальное покрытие, фокусирующее солнечные лучи. А верхняя часть труб покрыта селективным слоем, который пропускает солнечные лучи внутрь, но задерживает отраженное тепловое излучение изнутри стеклянной трубы.

Наличие вакуума значительно уменьшает тепловые потери, а зеркальное и селективное покрытия еще больше увеличивают эффективность коллектора.

Солнечный коллектор с тепловыми трубками

Солнечный коллектор с тепловыми трубками внешне похож на вакуумный трубчатый, показанный на рисунке выше. Отличия находятся внутри стеклянных вакуумных труб.

В каждой стеклянной трубе коллектора имеется другая, герметично закрытая со всех сторон трубка с легко испаряющейся жидкостью — тепловая трубка. Верхний конец тепловой трубки является частью теплообменника, в котором циркулирует теплоноситель контура солнечного коллектора.

При нагреве солнечными лучами жидкость в тепловой трубке испаряется. Пары поднимаются вверх и конденсируются на поверхности трубки, прикрепленной верхним концом к теплообменнику. Процесс конденсации сопровождается передачей тепла теплоносителю.

Конденсат в тепловой трубке стекает вниз, снова нагревается, испаряется — процесс повторяется и идет непрерывно.

В солнечном коллекторе с тепловыми трубками каждая стеклянная вакуумная труба может быть легко отсоединена и, при необходимости, заменена на новую.

Устройство газового водонагревателя

Проточный водонагреватель отличается по типу камеры сгорания газа:

Открытая камера сгорания газа. Кислород, необходимый для процесса горения, берётся из воздуха естественным путём без применения дополнительных механизмов. Другое название приборов такого типа – атмосферные;
Закрытая камера сгорания газа. Кислород также берётся из воздуха, но принудительно подаётся в зону горения с помощью дополнительных механизмов. Другое название — турбированные, наддувные.

Атмосферные колонки наиболее распространённый тип приборов, поскольку не требуют дополнительных устройств в своей конструкции. Это значительно облегчает цену для конечного потребителя и делает приобретение устройства менее обременительным.

Как устроена газовая колонка с камерой сгорания открытого типа показано на рисунке «Схема газовой колонки». Бытовой прибор состоит из основных узлов:

Корпус, выполненный из листового металла.
Горелка с запальным механизмом с датчиком горения.
Теплообменник, состоящий из змеевика, защищённый кожухом.
Клапан с механизмом регулировки скорости сжигания газа.
с защитной системой.
Механизм розжига (пьезоэлектрические, электрические, работающие от батареек механизмы розжига или с постоянно горящим фитилём).
Система подключения дымохода с .
Трубки для подвода холодной и вывода нагретой воды.
Трубки для подвода природного газа.

В наддувном водонагревателе устанавливаются дополнительные элементы:

система нагнетания воздуха (вентилятор):
грелка с автоматической настройкой силы горения;
автоматический механизм розжига, работающий от гидрогенератора или электросети;
управляющий контроллер.

Как видно из узлов, входящих в наддувную колонку – это более сложный бытовой прибор — автоматический, снабжённый модулем управления, по сути, компьютером. Работа происходит под контролем управляющего модуля, что более комфортно и безопасно для потребителя.

Принцип работы

В основе принципа работы лежит розжиг горелки при начале потребления воды. Потребитель открывает кран, механизм колонки определяет начало потребления воды и зажигает горелку для её нагрева. Поэтапно работа колонки состоит из шести этапов:

Потребитель активирует запальный механизм.
Открывая кран, создаётся проток воды, который своим усилием, давлением, активирует механизм лягушки, расположенный в водяном узле. Под давлением воды, с помощью механических узлов, открывается газовый клапан.
Газ, поступающий на горелку, загорается от запальника.
Вода поступает в теплообменник, где через систему змеевиков нагревается.
Нагретая вода выводится через трубки в водопроводную систему и поступает на точки раздачи воды.
При закрытии крана потребителем, проток воды прекращается, давление на мембрану лягушки исчезает, клапан перекрывается – горелка гаснет.

К принципу работы газовых колонок, неизменному с прошлого века, необходимо добавить следующее:

Постоянно горящий фитиль практически не применяется в современных устройствах. Ему на смену пришли системы розжига моментального типа, работающие от бытовой электросети, батареек или на пьезоэлектрическом элементе.
Для безопасности потребителя в современные газовые колонки встроены датчики контроля тяги дымохода и температуры горения, которые перекрывают подачу газа в случае срабатывания.
Наддувные газовые колонки автоматически регулируют интенсивность горения, измеряя температуры воды и нагревая её до уровня заданным потребителем.

История газовых колонок

Массовое применение газовых колонок началось в Советском Союзе в середине прошлого века. Сразу при строительстве нового многоквартирного дома водонагреватель проточный устанавливался строителями в готовое жилье.

Такой подход позволял решить проблему с горячей водой сравнительно небольшими ресурсами. Подвести централизованное горячее водоснабжение в те годы было сложно и дорого из-за отсутствия коммунальной инфраструктуры в развивающейся стране. Намного практичней подвести газопровод, который решал сразу несколько задач, и одну магистраль холодного водоснабжения.

Старые газовые колонки были монументальны, страдали множеством технических недоработок, например, у них не срабатывала система розжига. Самая известная проблема тех водонагревателей, которой пугают потребителя до сих пор, – колонка взрывается.

Здесь сразу представляют взрыв газа, но на самом деле взрывался не газ, а водяной пар. При закипании вода превращается в пар, его объем много больше объёма воды, давление на стенки котла увеличиваются и при критическом количестве пара происходил разрыв стенок котла.

С развитием коммунальной отрасли хозяйства бытовые приборы перестали использоваться, но не исчезли навсегда. Их недостатки в конструкции были исправлены. Применение современных, альтернативных центральному, источников горячей воды стало привычным и безопасным.

Выводы и полезное видео по теме

Подробные рекомендации по выбору хорошей газовой колонки от опытного мастера представлены на видео ниже:

Приведенный выше рейтинг топовых моделей от проверенных производителей включает оптимальные для отечественных условий устройства, которые будут надежно и качественно подогревать воду даже при ненадлежащем функционировании общего водопровода и газовой системы.

Газовый водонагреватель, который можно устанавливать без подключения к дымоходу, остается настоящей находкой для большинства покупателей. Подобные модели отличаются достаточно простым монтажом, стабильной работой и богатым функционалом.

Но не стоит забывать, что газовый водогрей – это опасное оборудование, поэтому очень важно для подключения колонки пригласить специалиста, что поможет избежать неприятностей. А также не забывать о правилах пожарной безопасности при ее использовании

Вы недавно выбирали газовую колонку и вполне довольны своим приобретением? Поделитесь с другими пользователями основными сложностями, которые у вас возникли в процессе выбора

Расскажите, на какие параметры колонки, по вашему мнению, следует в первую очередь обращать внимание. Добавляйте фото своей колонки в блоке комментариев

Выводы и полезное видео по теме

Плюсы и минусы различных водогреев:

Советы по выбору и монтажу нагревателя воды:

Выбирая водонагреватель, следует ориентироваться на объемы потребляемой воды и доступность того или иного источника энергии для работы такого прибора.

При небольшом водопотреблении достаточно будет проточного электронагревателя. Но для большой семьи в коттедж лучше всего ставить накопительный аналог на газу.

А какой вид водонагревателя используете вы? Довольны ли вы его характеристиками или задумываетесь о замене?

Если вы только подбираете себе подходящий вариант водогрея и хотите уточнить ряд нюансов, задавайте вопросы нашим экспертам и другим посетителям сайта в блоке комментариев под этой статьей.

Выводы и полезное видео по теме

Владельцы проточных водогреек иногда сталкиваются с трудностями при розжиге – не удается зажечь запальную свечу с первого раза. Проблему можно решить самостоятельно:

При выходе из строя электромагнитного клапана подача газа к горелкам прекращается, срабатывает система безопасности и колонка выключается. Проверить исправность этого компонента можно и самому:

Владельцам газовых водогреек просто необходимо знать устройство приборов, чтобы своевременно понять, в чем может быть проблема, и предупредить ее возникновение. Стоит ознакомиться и с типичными неисправностями, случающимися в ходе эксплуатации. Не исключено, что несложные нарушения в работе вы сможете устранить самостоятельно.

Пишите, пожалуйста, комментарии в расположенном ниже блоке, размещайте фото по теме статьи, задавайте вопросы. Расскажите о том, как справились с неполадками газового водонагревателя собственными руками. Не исключено, что вашими советами смогут воспользоваться посетители сайта.

Список источников
