Принципиальные схемы конструктивно-технологических решений по применению объемных георешеток "прудон-494" и примеры их реализации в транспортных сооружениях

Народные методы

Народные методы используются для укрепления склонов на участках застройки частных жилых домов и дач. При этом в большинстве случаев применяются те же промышленные мероприятия, только более упрощенные для того, чтобы их можно осуществить.

Высаживание кустарников и деревьев

При укреплении склонов с помощью высаживания деревьев и кустарников следует иметь ввиду, что на этих участках будет невозможно культивирование огородных культур. Поэтому склоны, на которых предполагается устройство грядок для овощей, лучше всего укреплять террасированием.

Устройство террас

На склоне, предназначенном для выращивания овощей, достаточно нарезать террасы шириной 1,5—2 м, что достаточно для устройства грядок. При этом, чем круче уклон, тем более узкими придется делать террасы. Оптимальный перепад высот – 500—600 мм, уступы можно укрепить деревянными досками, набитыми на колья, вбитые в землю, или соорудить подпорные стенки из камня, бревна и других подручных материалов.

Подпорные стенки

Подпорные стенки, предназначенные для укрепления террас или сооружаемые в местах больших перепадов на ландшафте участка, лучше всего возвести из природного камня – сланца, известняка, песчаника и т.п. – сухим способом, то есть без использования цементного раствора. В швы между камнями можно высадить семена многолетних растений, которые в дальнейшем придадут особый колорит ландшафту участка.

Геополимерные материалы

Для армирования грунта на склонах дачного участка вполне можно использовать геотекстиль, сетки, маты, георешетки, так как укрепление склонов с помощью геополимерных материалов не представляет затруднений даже для непрофессионалов. Эти мероприятия лучше выполнять в комплексе с другими методами – террасированием, устройством подпорных стенок и высаживанием деревьев и кустарников.

Мероприятия по отводу поверхностных вод

Большое внимание следует уделить отводу поверхностных вод с участка, так как под воздействием воды чаще всего происходит размывание склонов. Для отвода поверхностных вод используют все способы устройства дренажных сооружений – траншеи, трубный дренаж, лотки, с помощью которых отводят дождевые и талые воды за пределы участка

Ассортимент георешетки полимерной «СТ»

Наша компания готова предложить широкий ассортимент георешетки. В зависимости от области пременения и требованиям к прочностным характеристикам, мы можем предложить георешетку с различной толщиной, высотой и размером ячейки:

высота ячейки 50, 75, 100, 150 и 200 мм;
толщина ленты 1.35, 1.50, 1.60, 1.80 мм;
условный размером диагонали ячейки 200, 300, 400 и 600 мм;
с перфорацией или без.

По желанию Клиента возможно производство георешетки нестандартных размеров.
В определенных случаях (например, для создания подпорных стенок при армировании откосов повышенной крутизны) может потребоваться специальная георешетка, которая отличается тем, что одна крайняя лента всегда неперфорированная и цвет, по желанию Клиента, может отличаться от цвета остальных лент георешетки.

Стандартное цветовое исполнение георешетки — черное, но по желанию Клиента возможно производство георешетки белого, серого, бежевого, коричневого, красного, оранжевого, жёлтого, зелёного, синего цветов. По согласованию с Клиентом возможен выпуск георешетки других цветов.

Укрепление склона геотекстилем

Укрепление склонов геотекстилем

Геотекстиль представляет собой плоский стройматериал в рулонах, состоящий из полимерного либо синтетического водонепроницаемого материала, способного удерживать почву и не допускать ее сползание в результате эрозии.

Преимущества геотекстиля следующие:

Материал обладает высокой долговечностью (до 50 лет)
Геотекстиль является экологически чистым материалом, поэтому при нагревании почвы либо помещения материала в воду, токсины не повреждают окружающую среду, т.к. их нет
Геотекстиль обладает высокой прочностью на сжатие и растяжение, поэтому его сложно продавить и разорвать
Материал имеет устойчивость к химическому воздействию
Геотекстильное полотно очень просто укладывать на поверхность своими руками
Материал не стареет и не поддается повреждению ультрафиолетовыми лучами
Укрепление склона геотекстилем не только сократит общее время работ, но и защитит склон от частых ремонтов
Если на поверхность склона в дальнейшем будет настилаться рулонный газон, георешетка предотвратит вытыптывание газонной травы

Как вы видите преимуществ у геотекстиля много, поэтому укреплять данными материалом склон это довольно хорошая идея.

Что касается основных видов геотекстиля, то к ним относится георешетка и геосетка. Данные материалы находят свое применение не только в укреплении склонов, но и в других строительных работах (к примеру, дорожное строительство). Рассмотрим более подробно георешетку и геосетку, как материал для укрепления склонов своими руками.

Геосетка

Геосетка представляет собой дренажный геокомпозит, состоящий из синтетических и полимерных нитей, обработанных защитным слоем. Отверстия геосетки могут колебаться от 2,5 мм и до 4 см.

Геосетка

Чаще всего геосетку используют для укрепления грунта на береговых линиях водоемов, откосов дорог, асфальтных покрытий и других ландшафтных работах. Следует отметить, что чем меньше размер отверстий геосетки, тем она прочнее.

Как уже говорилось ранее, негативное воздействие геотекстиля на окружающую среду отсутствует, а укрепление грунта происходит довольно эффективно.

Георешетка

Георешетка отличается от геосетки не только размером ячеек, но и сами материалом, из которого она состоит. Георешетка имеет объемный вид и состоит не из нитей, а из лент (так же полимерных либо синтетических).

Георешетка, как и геосетка имеют одинаковый срок службы, который равняется 50 годам.

Чаще всего георешетка используют в качестве верхнего слоя под газонную траву, а так же для укрепления холмов.

Как укладывать геотекстиль?

Мы уже упоминали, что технология укладки геотекстиля является довольно простой и не занимает много времени.

Сразу следует отметить, что целесообразно укреплять склон с углом наклона не более 60 градусов.

Укладка геотекстиля

Одним из неупомянутых преимуществ геотекстиля является то, что материал легко режется, а значит можно подогнать кусок неправильной формы под любой склон.

Первым делом необходимо выровнять поверхность склона, что бы геотекстиль тщательно прилег с земной поверхности. Для этого рекомендуется снять верхний слой почвы на глубину 20-50 см.

Схема укрепления склона геотекстилем

Далее дно необходимо утрамбовать и положить на него первый слой геотекстиля. Что бы закрепить материал используем стальные Г-образные анкера либо 20-сантиметровые металлические скобы. Поверх геотекстиля засыпается подушка из щебня (можно использовать гравий) и снова укладывается геотекстиль, не забываем закрепить. На верхний слой геотекстиля насыпается плодородный грунт и тщательно укатывается ручным катком.

Укрепление склона геотекстилем считается оконченным, теперь можно создавать слой дернины, который украсит склон и сделает композицию завершенной. Для этого рекомендуется использовать смесь верхового низинного торфа с плодородной почвой. Готовый субстрат расстилают на склоне, что бы образовалась подушка в 10 см. Но расстилать нужно не, прям на грунт, а на заранее выстеленную полиэтиленовую пленку, которая защити поверхность склона от прорастания сорняков. Можно так же использовать дерн с лугов (его еще называют «грубый дерн»), тут уже на ваше усмотрение.

Ну и напоследок слой дернины тщательной укатывается ручным катком, и композиция считается оконченной. Так же рекомендуется использовать рулонный газон, который более ярко украсит укрепленный склон!

Лучшие ответы

Владимир Петров:

Купите сетку из пластика постелите ее засыпьте землей и посадите траву и кустарники . Это поможет

Сергей Дмитриев:

Забейте швелер 10 — 12

Vasya111:

наймите экскаватор и расчистите возвышенность.

Дядька из Будущего…:

Один из вариантов — это устроить в этом месте что то на подобии шпунта Ларсена. . У вас как раз из obathf и было нечто подобное. . но в этот рах сделать все из более прочных материалов. .

Второй вариант — устроить перед склоном габион. . что это и как сделать посмотрите в инете. .А если упрощенно. . перед склоном устанавливают короб из сетки заполненный камнями или щебнем. .

Хо-хо-хо:

если это возвышение находится на вашем участке, то убери его, но предупреди перед этим соседа, чтобы он укрепил свой забор, ну или там по договоренности. Ведь можешь-же ты на СВОЕМ участке делать планировку, а грут будет сыпаться у соседа сверху. Поэтому логично былобы укреплять свойй участок там, где он уползает. А укрепляют такие места (с резким изменением высотности) путем возведения монолитной ж/бетонной стены, с углублением в землю.

Ольга:

Надо договорится с соседом и отвести хотя бы поверхностные воды при таянии На вашей территории канава дренажная уже не поместится

Мона Лиса:

Нужна обыкновенная нормальная подпорная стенка, с дренажом позади. Высадка травы и кустарника не поможет, она эффективна только на склонах до 25% и требует времени.

Алексей Ломоносов:

ALEK:

Самым эффективным средством является система дренажа поверхности грунта .drainage /uslugi/poverhnost/ которая обеспечит защиту от проникновения грунтовых вод к поверхности участка.

Камила Логинова:

Здравствуйте! Очень эффективным способом является использование габионов. Они усаживаются так хорошо, что сливаются и соединяются в единое целое с ландшафтом, укрепляют грунт. stsgeo /gabioni/ вот здесь можно почитать больше и заказать даже себе. Габионам можно придать практически любую форму и их не так сложно будет установить! Советую очень! Надеюсь это поможет решить вашу проблему!

Технология монтажа

В своде правил СП 45.13330 приведены технологии укрепления откосов различными способами. Применение геосетки является самым экономичным вариантом для индивидуального застройщика:

если выбрать георешетку, резко увеличится бюджет строительства и вероятность взаимного перемешивания слоев;
бюджетный геотекстиль не пригоден для армирования грунта.

Производить укрепление откосов сетками можно только в отсутствие подтопления и слабом водотоке. В сложных эксплуатационных условиях (паводковые воды и интенсивный водоток) поверх сетки добавляется георешетка, ячейки которой заполняются бетоном или крупнофракционным щебнем.

Технология укрепления откосов сеткой состоит из операций:

изготовление траншей – глубина верхней 0,4 м, нижней 0,3 м, профиль треугольный (1:2) или трапецеидальный (1:1), расстояние верхней выработки до бровки склона 0,2 – 0,6 м;

Траншеи для фиксации материала.

укладка сетки – при небольшом уклоне (1:2 и более) обычно производится продольная раскатка рулонов геоматериала с перехлестом 0,2 м, на крутых склонах для обеспечения устойчивости рекомендуется поперечная раскатка от бровки книзу;

Укладка рулонов поперечная.

фиксация материала – 20 см анкеры из 3 – 5 мм проволоки (Г-образные или П-образные) крепят материал к земле через 5 м по длине рулона, в трех точках по его ширине;

Анкеры для фиксации геосетки.

отсыпка верхнего эксплуатируемого слоя – глинистый грунт, песок крупной фракции или крупнообломочная, скальная почва, согласно ГОСТ 25100 и СП 34.13330;

Минимальная толщина слоя на откосах 10 см, на постоянных дорогах 40 см.

В индивидуальном строительстве сетки часто применяются для укрепления слабых оснований:

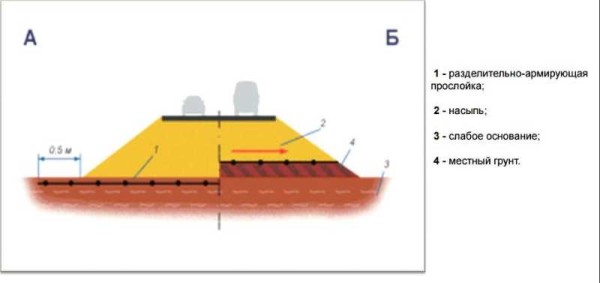

технология защитно-армирующей прослойки – материал укладывается поверх существующего основания, выступает за склон на 0,5 м и удерживает верхнюю насыпь от расползания;

Армирующая защитная прослойка из сетки.

метод силовой обоймы – геосетка укладывается под насыпь, после уплотнения первого слоя края материала заводятся внутрь под следующий слой;

Обойма силовая из геосетки.

Это позволяет снизить в сильный мороз деформацию материалов, повысить эксплуатационный ресурс и обойтись без замены слабых почв, их вывоза за пределы стройплощадки.

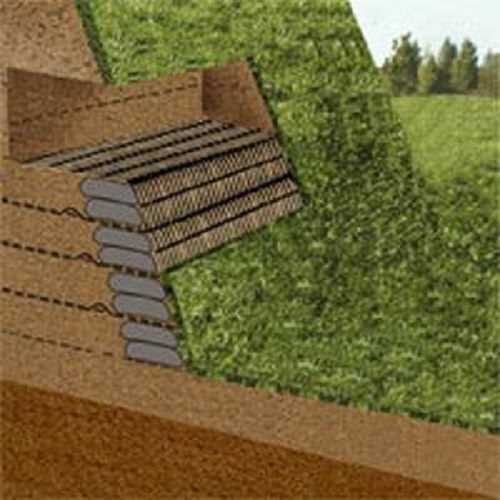

Чрезмерно крутые откосы устраивают способом обертывания:

из геосетки с мелкой ячейкой выкраивают заготовки для плоских мешков-матов;
набивают их грунтом;
укладывают послойно с требуемым уступом в зависимости от существующего или проектируемого ландшафта.

Технология обертывания.

Для этого используется продольно вытянутая сетка (одноосно ориентированная). Укладка производится по нижеприведенной схеме:

основание подготавливается согласно проекту;
каждый кусок материала выкраивается с запасом для обертывания;
максимум три ряда матов укладываются друг на друга и выравниваются
пространство позади них отсыпается вровень с верхним краем.

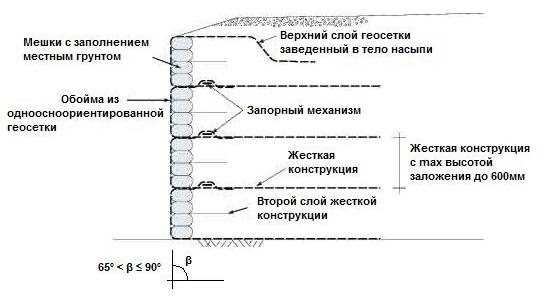

Схема укладки матов из сетки.

Рекомендуемый коэффициент уплотнения составляет 0,96 единиц. Материал в пределах одного слоя следует соединять следующим способом, приведенным на рисунке:

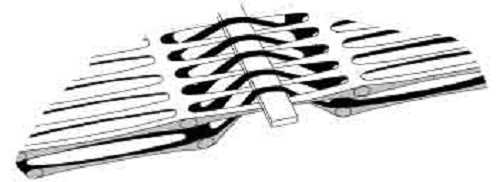

Способ соединения геосетки по длине.

Все получившиеся волны необходимо устранить натяжением геоматериала за противоположные края и прижать специальным грузом вплоть до полной засыпки с виброуплотнением верхнего слоя.

Армирование сеткой насыпи перед облицовкой блоками.

Геосетки являются бюджетным вариантом для облицовки насыпей бетонными блоками, так как жестко связывают структуру откоса и предотвращают выдавливание декоративной облицовки почвами.

Геосинтетические материалы для организации дренажа и защиты водостоков

Для укрепления склонов и дна организованного водоотвода рекомендуется использовать геотекстиль и георешетку. Геотекстиль применяется в роли разделительного слоя, он защищает ячейки георешетки от контакта с грунтом. Это не только гарантирует высокое качество и надежность конструкции, но и предотвращает возможные заторы.

Технология монтажа георешетки

Установка георешетки производится в следующем порядке:

Крепежные элементы забиваются вдоль верхнего края водостока на неполную длину анкера. Расстояние между ними зависит от величины ячейки, если используется георешетка 210х210 мм, то между анкерами должно быть 210 мм. Для моделей с ячейками 400х400 мм расстояние между крепежными элементами – 400 мм.
Растягивается полотно, его крайние секции закрепляются на стойках.
Крепежные элементы забиваются в грунт заподлицо с кромками георешетки.
Полотно растягивается по дну водоема и его откосу на всю длину.
Для того чтобы ячейки оставались открытыми крайние из них заполняют грунтом или вбивают крепежные элементы.
Каждая ячейка модуля проверяется на растяжение – оно должно быть полным.
Выравниваются и соединяются соседние кромки георешетки.
Производится скрепление соседних модулей в соответствие с проектом.
Внутренние ячейки дополнительно укрепляются анкерами с интервалами, указанными в проектной документации.
Если высота склона водостока больше длины модуля георешетки, то необходимо использовать еще один модуль. Его монтируют к краю уже установленной георешетки и производят все операции, начиная с первого пункта.

Заполнение ячеек модуля георешетки

Укладка заполнителя производиться только после полной установки всех модулей. Она может производиться вручную или при помощи специальной техники: транспортерных лент, экскаваторов, фронтальных погрузчиков, крана, укомплектованного ковшом.

В ходе работ необходимо контролировать высоту, с которой падает заполнитель в ячейки модуля. Для геосинтетического материала со стандартным размером ячейки высота не должна превышать 1 метра, для решетки с ячейками 400х400 мм этот параметр может иметь максимум в 60 см.

Заполняются ячейки постепенно в направлении от бровки до подошвы откоса, что позволяет свести риск смещения закрепленных модулей к минимуму. Производить наполнение ячеек следует с избытком, после чего обязательно требуется уплотнить насыпанный грунт в соответствие с проектом. После этого необходимо произвести поверхностную обработку, используя спецтехнику или ручные инструменты.

Укрепление склонов

Укреплять склоны нужно практически в любом случае. Для предотвращения дальнейшего увеличения оврага, исключения риска осыпания и размывания грунта, можно прибегнуть к таким мерам:

Высадка деревьев, кустарников и травы. Корни деревьев защитят склоны от обрушения и размывания.
Установка армирующих конструкций в грунт. Нужно соорудить надежный каркас для склонов. Можно использовать геосетки, объемные георешетки, биоматы и подобные материалы. Всевозможные сетки, решетки и маты для армирования доступны в продаже в форме рулонов. Материал нужно лишь размотать по поверхности и незначительно углубить в грунт. Если склон слишком крутой, лучше использовать геоматы. Такие изделия производятся из полимерных материалов, соответственно не будут разрушаться в процессе эксплуатации. За счет объемности они лучше задерживают эрозию. Универсальным решением можно считать георешетки. Изделие представляет собой полотно высокой прочности с ячейками одинакового размера. В северных регионах целесообразнее применять геоматы. Они отличаются наличием многослойного основания, которое постепенно разлагается. Между слоями закладывается почва и семена оптимальной для крутых склонов растительности. В конструкции есть специальные полимерные элементы для удержания влаги и предотвращения размывания почвы.
Террасирование склонов, монтаж уступов (в форме ступенек) горизонтальной формы, укрепление подпорными стенами. Можно использовать различные материалы: древесину, бетон, камень, кирпич. Террасированные не только обеспечивает удержание грунта, но и выступает как элемент ландшафтного дизайна.

В грунте крайне рекомендуется предусмотреть дренаж, чтобы исключить разрушение подпорных стен водой. Независимо от прочности и типа материала, постоянное воздействие влаги всегда приводит к разрушению конструкции.

Подпорные стены могут иметь разную высоту, вплоть до нескольких метров. Это особенно актуально для оврагов с чрезмерно крутыми склонами. Очень хорошо подходят камни и подобные материалы, они обеспечивают одновременно надежность и эстетическую привлекательность.

В просветы между элементами конструкции следует высадить красивые и (или) полезные растения. Высокие стены лучше всего засаживать низкорослой растительностью.

Сделать полноценный огород в овраге крайне сложно. Порой оптимальным решением является создание искусственных грядок. Они позволяют выращивать любые виды растений. Грядки соединяются с возведенными подпорными стенами, благодаря чему достигается и практичность, и эстетичность.

Что такое георешетка и как используется?

Георешетка – это материал, изготавливаемый в форме модулей, обладающих сотовой структурой. Производители пользуются при изготовлении георешетки полимерными лентами полуторамиллиметровой толщиной. Используют в работе ячеистую конструкцию, обладающую следующими свойствами:

Долговечностью – эксплуатацией свыше 50 лет;
Параметрами экологичности, отсутствующей токсичностью;
Повышенной устойчивостью к щелочам, химвеществам, разложению;
Устойчивостью к ультрафиолету;
Широким температурным диапазоном: -60 ºС до +60 ºС;
Малым весом, минимальным местом в процессе транспортировки;
Упрощенным монтажом.

Георешетка GeoSM применяется для выполнения основных функций, связанных с укреплением грунта и армированием. Материал очень популярен в различных сферах ландшафтного строительства для проведения работ с:

Армированием, укреплением на ослабленных грунтах либо откосах;
Защищенностью от эрозийных процессов;
Подпорными стенами;
Водосточными руслами;
Прибрежными зонами на водоемах.

Георешетки эффективно применяются для восприятия нагрузки, создания препятствий для грунта от смещения и растекания. Это способствует укреплению дорожной одежды в сочетании с увеличением сроков между проведением регулярных ремонтов плюс уменьшению несущего грунта, который обладает эксплуатационными характеристиками, сохраняя свою прочность.

Хвойные почвопокровные

Существенную роль в закреплении и декорировании насыпей и склонов играют достаточно неприхотливые почвопокровные хвойные растения. Питомники предлагают сейчас большой выбор видов и сортов стелющихся можжевельников, сосен, елей и других хвойных, чрезвычайно разнообразных по форме куста, фактуре и оттенкам хвои.

Это могут быть широко распространенные:

можжевельник казацкий,
м. горизонтальный
м.чешуйчатый,
м. обыкновенный, например сорт ‘Repanda’,
прижатые к земле культивары сосны горной, или
ажурная микробиота перекрестнопарная.

Комбинируя растения по цвету хвои, можно создать оригинальный пестрый ковер, основанный на контрастах зеленых, сизо-голубоватых и золотисто-желтых тонов.

Укрепление почвы при помощи геотехнологии

Если уклон участка имеет большой угол и площадью превосходит отдельно взятый участок земли, то для укрепления эффективнее всего применяются геотехнология.

Укрепление земляной насыпи при помощи геоматов или георешеткой – процесс достаточно трудоемкий, но результат того стоит.

Выполнить его при желании можно самостоятельно, не прибегая к услугам фирм, занимающихся ландшафтным дизайном.

Видео:

Сверху георешетки делается насыпь из плодородного грунта, что позволяет сразу приступить к высадке любых полезных растений или цветов.

Кроме грунтовой, можно устроить насыпь из гравия или песка. При желании перед укладкой геополотна можно снять слой дерна.

Георешетку можно укладывать как сразу на грунт, так и на слой геотекстиля, в зависимости от преследуемой цели.

Технология укрепления земляного откоса георешеткой следующая:

выравнивание и уплотнение грунта;
расстилание полотна дренирующего геотекстиля (по необходимости);
обкладка георешеткой;
устройство земляной насыпи сверху ячеек сетки.

Если участок сухой и подземных вод по близости нет, то можно обойтись без дренирующего полотна. Ячейки полотна георешетки должны располагаться вдоль земляного склона.

Каждый фрагмент сетки растягивают и закрепляют по периметру специальными анкерами или деревянными кольями.

Сверху решетку закрепляют при помощи насыпи из почвы, щебня или песка. Устройство насыпи закрепляет решетку, впоследствии крепящие колья можно будет снять.

Биоматы являются полностью экологичным материалом, они изготавливаются из кокосовых или бамбуковых волокон. Геоматы производятся из полипропилена.

Технология укрепления земляного склона при помощи гео- или биополотна одинакова. Для укрепления откосов рулон полотна раскатывают вдоль склона и закрепляют по периметру.

Сверху производится высеивание трав или других растений. В отличие от дорогих видов укрепления земляного склона, применение биоматов носит еще и питающий почву характер. Во время разложения биополотна грунт удобряется.

Какой бы способ и вид полотна не был выбран для укрепления земляных откосов, во многом успех зависит от предварительного выравнивания и уплотнения земляной насыпи.

Фото и схемы:

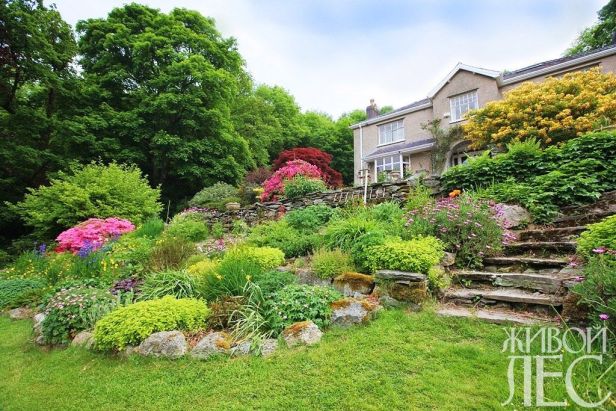

Даже на основе крутых откосов можно вырастить чудесный сад, устроить пруд или водопад. Преобразить можно абсолютно любой участок земли.

Если первое впечатление от увиденного участка было шокирующим, то стоит подумать о том, как лучше его преобразить. Любой недостаток можно обратить в преимущество, если проявить фантазию.

Неважно, какую цель вы преследуете. На укрепленном при помощи любого полотна участке можно будет разбить как огород, так и цветник, здесь можно будет оборудовать место для отдыха и пикников с друзьями или устроить пруд и детскую площадку

Создать водопад или альпийский луг, украшенный диковинными цветами и травами? Любое желание, даже самое невообразимое, можно легко воплотить в жизнь.

Успешного творчества!

И все остальные

Помимо древесных и кустарниковых видов, на откосах также высаживают стелющиеся и ампельные многолетники и полукустарнички, такие как:

вербейник монетчатый,
барвинок малый,
ламиаструм зеленчуковый,
живучка ползучая,
будра плющевидная,
вальдштейния тройчатая,
пахизандра верхушечная.

Травянистые растения, конечно, оказывают на почву меньший закрепляющий эффект, но могут использоваться как полезное дополнение к высаженным древесным видам. Кроме того, многие многолетники прекрасно декорируют склоны.

Очень эффектны, например, ползучие виды флокса:

флокс шиловидный,
флокс Дугласа,
флокс звездчатый,
флокс дернистый,
флокс снежный,
флокс карликовый,
их сорта, образующие плотные дернинки.

Разнообразят облик откосов серебристые пятна стахиса шерстистого, ясколки войлочной и ясколки Биберштейна, яснотки крапчатой, цветные куртины живучки ползучей, тимьянов, обриет, арабисов, седумов и других распростертых и ковровых многолетников.

Стелющиеся и ампельные виды колокольчиков Группа рододендронов подкреплена посадками почвопокровных трав и растений со стержневым корнем

Эти растения, высаженные с учетом их экологических особенностей, неплохо подходят для закрепления, маскировки и декорирования небольших насыпей и склонов на садовых и коттеджных участках.

Как заровнять канаву шифером: пошаговая инструкция

Многие дачники определили, что самый простой и экономный способ укрепления стен дренажной канавы – ограждение ее стен шифером.

Для укладки шифера вдоль канавы понадобится болгарка, респиратор, лопата и металлические прутья.

Ход работы:

Разрезать шиферные листы на одинаковые куски. При разрезке шифера болгаркой обязательно использовать респиратор и очки, чтобы закрыть лицо от пыли.
В зависимости от угла наклона канавы с помощью лопаты закопать шифер вдоль стен. Куски волнистого шифера накладываются друг на друга, плоские — встык.
Чтобы шифер не сдвигался, закрепить его с двух сторон металлическими прутьями. Они вбиваются в землю на глубину 50-60 см.
Прутья лучше покрасить краской или антикоррозийным составом.

Дренажную канаву, по которой будет стекать вода, можно направить в специально оборудованный колодец. Скопившаяся естественная вода пригодится для полива огорода в особо сухое время года.

Список источников
