Самостоятельное изготовление

Многие профессионалы, обрабатывая небольшие участки с помощью мини-тракторов, самостоятельно изготавливают сопутствующие инструменты. Грабли-ворошилки навесные на трактор не исключение, и сделать их несложно своими руками. Для мини-техники в небольших хозяйствах достаточно устанавливать 5 сгребающих колес. При использовании мотоблока в качестве движущего механизма можно делать всего 3 металлических колеса.

Для изготовления пальцевых граблей-ворошилок «Солнышко» необходимо использовать такие материалы:

Труба из металла, которая нужна, чтобы сделать раму;
Кронштейны для крепления колес;
Стальная проволока для изготовления сгребающих пружин. Толщина должна быть от 4 до 8 мм;
Подшипники в количестве двух штук. Их крепят в ступицы для установки колес;
Детали для навески, с помощью которой ворошилка будет крепиться к мини-трактору;
Листы из стали для изготовления дисков рабочих колес. Толщина по 4 мм.

При конструировании ротора необходимо учитывать принципы техники безопасности, чтобы в случае поломки не вышел из эксплуатации весь трактор или мотоблок, а также никто не пострадал. Для роторной части часто используют собранный задний автомобильный мост. Плюсом для такой конструкции ворошилки будет и наличие карданного вала.

Принцип работы

Процесс валкообразования при помощи граблей-ворошилок достаточно прост и состоит в следующем: движение агрегата по полю осуществляется благодаря тягачу, в роли которого может выступать или обычный трактор, или мини-трактор. Роторные колёса начинают вращение, а их пальцы при этом сгребают скошенную траву таким образом, что захваченная первым ротором трава уводится чуть вбок и передается второму и последующим колёсам. В результате после прохождения травы через все роторы формируются равномерные и объёмные валки, каждый из которых уже хорошо взрыхлён и воздухопроницаем. Такая технология сбора травы позволяет сену быстро просохнуть и не перепреть. Ширину валков при этом можно регулировать с помощью передних и задних растяжек.

Следующая функция агрегата — ворошение сена — выглядит следующим образом: угол положения роторов относительно земли несколько изменяют, из-за чего собранная с помощью пальцев трава не поступает на следующее колесо, как это было в предыдущем случае, а вспушивается и остается лежать на том же месте. Переворачивание подвяленной травы достигается путём продвижения секции агрегата вдоль сформированного валка, который при этом немного отодвигается и переворачивается. Эксплуатация грабель-ворошилок выполняется одним трактористом, причём благодаря простоте конструкции и отсутствию сложных узлов и агрегатов ремонт и замена вышедших из строя частей может быть выполнена в полевых условиях.

Как сделать грабли на трактор – изучаем алгоритм в деталях

В устройстве и принципе действия граблей для трактора нет абсолютно ничего сложного. В связи с этим некоторые фермеры предпочитают экономить деньги на покупке заводских моделей ворошилок, изготавливая оборудование самостоятельно. В итоге удается собрать эффективные конструкции, которые по своей надежности и функциональности практически ничем на уступают рыночным моделям.

Вместе с тем, чтобы добиться желаемого результата, потребуется тщательно изучить чертежи, в которых должны быть указаны размеры всех деталей и место их монтажа в конструкцию.

После ознакомления со схемами можно приступать к непосредственной сборке.

Алгоритм действий должен выглядеть следующим образом:

Вначале необходимо сделать прочную и устойчивую к ударам раму. Ее габариты напрямую зависят от тягового класса имеющегося в хозяйстве трактора. Средней считается ширина охвата граблей в 3,5 м при длине оборудования в 2,5 м;
Форма изготавливаемой рамы может напоминать стрелу башенного крана – такого рода конструкция будет обладать высокой надежностью и грамотным распределением рабочих нагрузок. Размеры одной из частей рамы должны соответствовать габаритам с навеской, а другая – постепенно сужаться к краю. С целью изготовления прочного каркаса лучше всего воспользоваться уголками , а также круглыми или квадратными трубами;
Чтобы оборудование могло функционировать, его потребуется снабдить ротором. Последний должен приводиться в движение посредством карданного вала, с ролью которого может справиться задний мост легкового авто – он оборудован всеми необходимыми для работы шестернями;
Чтобы эффективно использовать самодельные грабли, потребуется снизить количество оборотов вращения ВОМ. В большинстве тракторов последний вращается со скоростью минимум 540 об/мин. Этот показатель слишком большой для эксплуатации ворошилки, в связи с чем орудие необходимо оборудовать понижающим редуктором;
Вложенную в редуктор мощность необходимо разделить на 2 отдельные передачи. Первая будет отвечать за сбор сена, а другая – за формировку валков. Скорость вращения вала, при этом, должна составлять 80 и 20 об/мин. соответственно;
С ролью ротора хорошо справиться автомобильный диск, к которому понадобится приварить 10 одинаковых трубок. В итоге должно получиться своеобразное солнышко, диаметром примерно 3,5 м. В трубках нужно просверлить по несколько отверстий с шагом 50 см друг от друга. Такое решение даст возможность регулировки ширины охвата и облегчит перевозку граблей;
В конце потребуется сделать зубья. Для их изготовления своими руками следует воспользоваться инструментальным или другим прочным металлом. К ротору зубцы нужно крепить посредством резьбы или сварки.

Приспособление для сбора сена

По принципу подборщика можно сделать приспособление своими руками. Чертеж его простой. Два прямоугольных каркаса с вваренной проволокой расположены перпендикулярно. На один собирается трава от скользящих параллельно земли длинных зубьев. Второй, вертикальный, служит упором, не давая траве просыпаться.

Преимущества подобной конструкции – в простоте изготовления. Трубы легко погнуть холодными. Прутья все ровные, из простых сталей, хорошо свариваются и не требуют гибки. Недостаток – в малой производительности. Собирать можно только узкие полосы, Работать на ровном поле, в противном случае кочки станут серьезным препятствием.

Инструкция по эксплуатации

При работе с граблями-ворошилками следует соблюдать ряд рекомендаций.

Навеску оборудования следует выполнять при выключенном двигателе тягача.
Перед началом работ необходимо проверить соединение граблей и трактора, а также наличие страховочного троса, закреплённого за поперечину трактора. Также нужно убедиться в герметичности гидросистемы и исправности карданного вала.
Во время остановок рычаг коробки передач нужно ставить в нейтральное положение и обязательно отключать вал отбора мощности (ВОМ).
Запрещено оставлять трактор с включенным мотором и ВОМ, а также с выключенным стояночным тормозом без присмотра.
Регулировку, очистку и ТО граблей-ворошилок следует производить только при заглушенном двигателе трактора.
На поворотах и сложной местности скорость движения граблей должна быть снижена до минимума, а при особо крутых поворотах требуется обязательно отключать ВОМ.

О том, как работают грабли-ворошилки, смотрите в следующем видео.

Разновидности ворошилок

Незаменимые в любых сельскохозяйственных работах грабли, специализированные для заготовки сена. Эти инструменты необходимы для его сгребания, мощного переворачивания, сборки в валки. Поэтому универсальными приспособлениями стали ворошилки, которые делят на несколько групп:

По способу изготовления основной рабочей части;
Типу используемой тяги;
Образованию валков;
Виду крепления.

Данные устройства для трактора можно разделить на два основных вида:

Колесно-навесные;
Роторные.

В первом виде навесных инструментов в зависимости от модели обычно встроено от 3 до 5 колес, размещенных наискось. Такой тип конструкции позволяет значительно увеличивать трудовую производительность. Яркий пример колесно-навесной группы таких инструментов — это модель «Солнышко». Используя грабли-ворошилки навесные на тракторе, увеличивают область захвата сена, тщательность его сгребания, а значит, и общую скорость работы.

Стоит отметить упрощенный ремонт ворошилок «Солнышко». У таких механических граблей взаимозаменяемые колеса, которые закрепляются с помощью двух подшипников. Популярной моделью среди граблей «Солнышко» считаются ворошилки ГВК, у которых есть функция двухстороннего сгребания валков и ворошения сена.

К основным преимуществам колесно-навесных граблей «Солнышко» относятся:

Низкие затраты на механическое обслуживание техники;
Обеспечение длительного срока эксплуатации;
Наличие мощного тягового дышла и рамы (в заводских моделях);
Обеспечение удобного регулирования работы колес;
Удобное переключение установки из рабочего в транспортное положение с помощью системы гидравлики.

У роторных ворошилок есть горизонтальные диски, подсоединенные к двигателю и вращающиеся под воздействием ВОМ. К роторам крепятся специальные металлические трубы с железными пальчиковыми прутьями. Основное назначение роторных ворошилок — это компактная уборка сена в валки.

Среди навесных типов инструментов еще выделяют поперечные тракторные грабли. В основном они предназначены для сгребания сена с помощью широкого захвата, размер которого составляет 15 метров.

Стоимость

Новый агрегат обойдётся покупателю в 75-80 тысяч рублей, в зависимости от региона. Самые низкие цены в Рязани и Челябинске, чем ближе к Москве и области — тем дороже. Подержанные можно приобрести за 50 тысяч и меньше. Не стоит опасаться низких цен на б/у грабли. Как было сказано выше – даже с серьёзной поломкой можно справиться самому, вернув устройство в рабочее положение.

Отечественный производитель на своём примере доказал, что наши технологии вполне могут составлять конкуренцию западным разработкам. Простота и надёжность – вот, что лежит в основе ГВК-6. Для предпринимателей, и фермеров, ценящих своё время и средства – обязательное приобретение.

Особенности «ГВР-630»

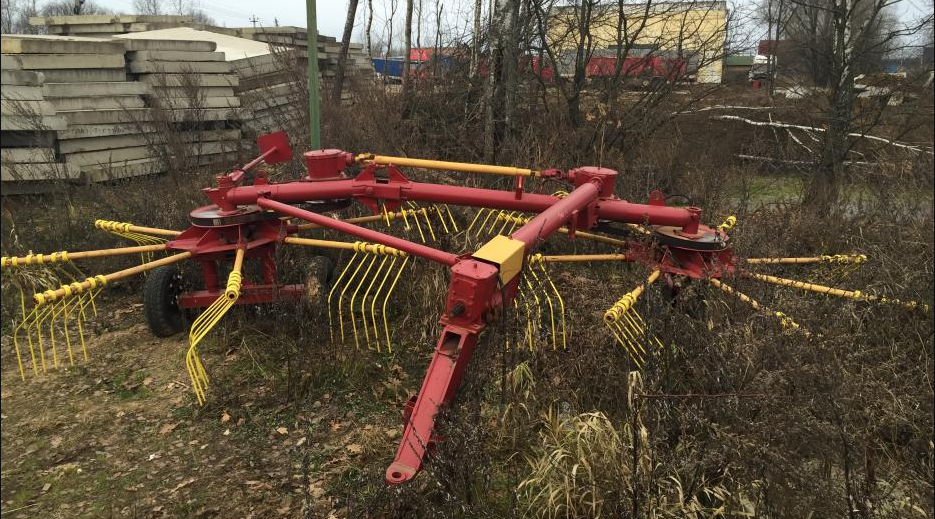

Роторные грабли-ворошилки «ГВР-630» выгодно отличаются от своих колёсно-пальцевых и поперечных аналогов тем, что образуют более равномерные и качественно вспушенные валки. С которыми значительно легче впоследствии работать при их подборе другими агрегатами. По оценкам инженеров «Бобруйскагромаша», производительность «ГВР-630» выше на 25-28 %, чем у поперечных и колёсно-пальцевых граблей-ворошилок. Также данная модель легко и быстро трансформируется из транспортного положения в рабочее, имеет повышенную скорость при эксплуатации, которая не влияет на качество произведённых операций.

Роторные грабли-ворошилки «ГВР-630» приводятся в действие совместно с колесными тракторами через гидросистему и вал отбора мощности колёсных тракторов 0,9-1,4 тягового класса. Широкая, разнесённая в стороны конструкция граблей-ворощилок требует постоянного внимания механизатора, обеспечения безопасности как в движении, так и при остановке.

При создании рабочего органа «ГВР-630» был позаимствован позитивный опыт итальянских производителей сельхозтехники. Предусмотрены также эффективные решения для компенсирования неизбежно возникающих в ходе интенсивной эксплуатации высоких нагрузок. Это многочисленные подпружиненные узлы, которые обладают превосходной износостойкостью и долговечностью. В свою очередь, надёжность и износостойкость приводу грабель-ворошилок «ГВР-630» придают клиноременные передачи привода, введённые в трансмиссию.

Каркас «ГВР-630» сделан из двух сварных полурам, которые соединеняются между собою цапфами. Полурамы выполнены из металлопрофиля квадратного сечения. Грабли-ворошилки снабжены колёсным ходом с мягкими резиновыми покрышками, который придаёт при выполнении работ хорошую амортизацию. На каждой граблине предусмотрено по шесть зубьев, а на каждом роторе – по пять граблин, размещённых на пружинных зубьях. Положение зубьев граблин регулируется кривошипами с роликами, которые перекатываются по предусмотренным на шкивах ротора дорожками.

Виды

Все ворошилки можно разделить на несколько видов. Так, например, грабли различаются по вращению рабочих элементов при образовании валков поперечные и боковые. Также их разделяют по типу рабочих механизмов:

колесно-пальцевые, позволяющие делать валки необходимого размера. Данный вид может работать только с сухой растительной массой и это, пожалуй, единственный недостаток. Благодаря продуманности конструкции грабли ворошилки этого типа отличаются хорошей производительностью и считаются наиболее практичными;
барабанные или роторные, отличающиеся прочностью конструкции и независимым расположением сгребающих колес. Считаются наиболее дорогостоящими моделями на рынке сельхоз оборудования, но это оправдывается их функциональностью. Этот вид оборудования может не только переворачивать скошенную растительную массу, но и формировать из нее аккуратные валки;
зубовые ворошилки. Благодаря конструкции возможно изменение углов наклона рабочих элементов.

По типу тяги оборудование бывает тракторным и лошадиным. Второй тип может использоваться вместе с мотоблоком. Установка заводских или самодельных грабельвозможна тремя способами:

Роторные ворошилки считаются наиболее дорогими, поэтому многие предпочитают делать своими руками, тем более что с запчастями нет никаких проблем. Их можно приобрести в специализированных магазинах или снять со старой техники. Сделать самостоятельно грабли не так уж сложно, было бы желание и опыт обращения со слесарным инструментом.

Техническая характеристика ворошилок (ГВР — 6)

Роторные модели, используют в сельском хозяйстве при обработке скошенной травы. Прицепная конструкция захватывает поверхность обрабатываемой площади в 6 метров. Эффективность работы данного агрегата 7 гектаров поля в течение 1 часа.

Конструкция весом в 1000 кг в рабочем состоянии имеет размеры отличающиеся от габаритов в состоянии транспортировки на место полевых работ. Рекомендуется скорость 20 км /час во время передвижения.

Обработка полей производятся в скоростном режиме 12 км/час. На качество обрабатываемого сенокоса, данная скорость не влияет. Для просушивания и раскидывания трав, используют пару роторов со штангами в количестве восьми штук. Заводское производство предусмотрело расположение 3 зубьев на каждой штанге для прочного скрепления.

Модель косилки не передвигается без помощи колёсного трактора, работает через гидравлическую систему

Конструкция широких размеров, предельное внимание тракториста обязательно, для безопасного использования

Для компенсации нагрузок возникающих при движении, установлены пружинистые узлы долголетнего использования. Конструктивное решение системы, рассчитано на эффективную работу на полях со сложной поверхностью грунта.

https://youtube.com/watch?v=8HWHMj3uUdw

Прицеп взаимодействует с колёсными тракторами. Обслуживание ворошилок проводиться одним оператором, для обработки прокосов на полях. (ГВР — 6) не справятся с мокрой травой, влажность которой доходит до 85 %, существуют другие модели для задач такого плана.

Устройство (ГВР — 6)

Агрегат для просушивания и складывания сена состоит из специальных граблей для собирания прокосов в валки, ворошения и прессования сухой травы и соломы.

Косилка состоит из двух роторов, расположение горизонтальное в соответствии с обрабатываемой площадью.
Техника оснащена опорными колёсами.
Рама из высококачественного металла, обеспечивая прочность.
Прицепное устройство и механизм привода.

Устройство ротора состоит из длинных граблей, беговой дорожки и механизма приводящего систему в действие. Своевременное обслуживание, замена изношенных, но ещё не вышедших из строя деталей повысит эффективность работы данного агрегата. Любое техническое устройство требует, постоянного техосмотра.

Принцип работы и регулировка (ГВР — 6)

Эксплуатация (ГВР -6) начинается с подготовительных работ.

Вначале присоединяем прицеп граблей к поперечине трактора и фиксируете.
Прикрепляя страховочный трос на поперечину трактора, необходимо зацепить на спице граблей.
Карданный вал прикрепляем к транспорту.
Не забывайте, соединить гидросистему граблей к тракторной системе.

Приведя агрегат в рабочее положение, можно отправляться на обработку сенокоса. Пользуясь рычагом регулировки поднимаем систему граблей и движемся на место обработки. Регулировочный рычаг, даёт возможность опустить колёса в случае плохого захвата травы с поверхности поля или поднять при захватывании земли.

Пальцы граблей подхватывают траву при движении. Захват происходит снизу основания в средней части, пальцы отпускают сено. Масса сухой травы постоянно в движении, проходя длину от колеса к колесу доходя до последнего, создаёт валок. Разрыхленная трава подвергается быстрому просушиванию при обдувании ветром.

Изменяя положение беговой дорожки, соответственно происходит измена направления вылета травяной массы. Поворот в горизонтальное положение, приводит к созданию валков. Проходя по валку ещё раз происходит обратное действие, разбрасывая влажное сено для просыхания.

Ширину валка регулируют с помощью растяжек. Для ворошения секция агрегата требует небольших изменений. Травяная масса не будет проходить от колеса к колесу, просто остаётся на поле. Движение секции вдоль валка приводит к оборачиванию и сдвигу.

Виды и отличия граблей для трактора

В зависимости от своих конструктивных особенностей, грабли навесные на трактор делятся на четыре основных вида.

В их число входят:

роторные конструкции – считаются наиболее дорогостоящими орудиями. Высокие цены на такого рода приспособления обусловлено их многофункциональностью – большинство моделей способны не только собирать сухую траву, но и формировать из нее компактные валки. Почти все роторные грабли могут функционировать в автоматическом режиме;

ленточные грабли для трактора – орудия этого типа отличаются сравнительно небольшим весом и довольно широким охватом площади. Они не оснащены колесами, что позволяет отнести их к классу навесных сельскохозяйственных орудий;

поперечные ворошилки – эти приспособления обладают наиболее простой конструкцией и малым весом. Они не предназначены для сбора травы, а только для складывания ее в валки. Тем не менее, ограниченный функционал такого рода конструкций компенсируется их низкой рыночной стоимостью;

валковые грабли – эти приспособления могут применяться исключительно для сбора сухой травы. Большинство моделей таких ворошилок обладают грамотно продуманной и сбалансированной конструкцией, что делает их самыми практичными среди других видов ворошилок. Это, а также невысокая стоимость оборудования, обуславливает его высокую популярность на рынке.

Разница в конструкции, габаритах и возможностях позволяет без труда подобрать подходящие грабли для сена тракторные, которые подойдут для выполнения различных задач и агрегатирования на разные сельскохозяйственные машины.

Применение граблей-ворошилок

После проведения покосных работ следует подготовить траву к превращению ее в сено. Это означает, что необходимо сформировать валки, время от времени переворачивать, собрать в тюки или рулоны. Заводские или самодельные грабли ворошилки собирают скошенную траву в валки и при необходимости переворачивают их для просушки. Чтобы пользоваться сеноуборочным оборудованием применяют мотоблоки, минитрактора, трактора и даже лошадей. Это намного эффективнее, чем работать ручным инструментом. Можно выполнять следующие операции:

загребание скошенной растительной массы;
ворошение травы;
оборачивание и разбрасывание валков;
сдваивание расположенных рядов валков.

Изготовленные своими руками грабли для минитрактора обладают рядом преимуществ. Устройство более эффективно, в сравнении с ручным инструментом, легко транспортируется к площадке хранения и занимает мало места. Доступная цена, а также нет проблем с покупкой запчастей.

Устройство

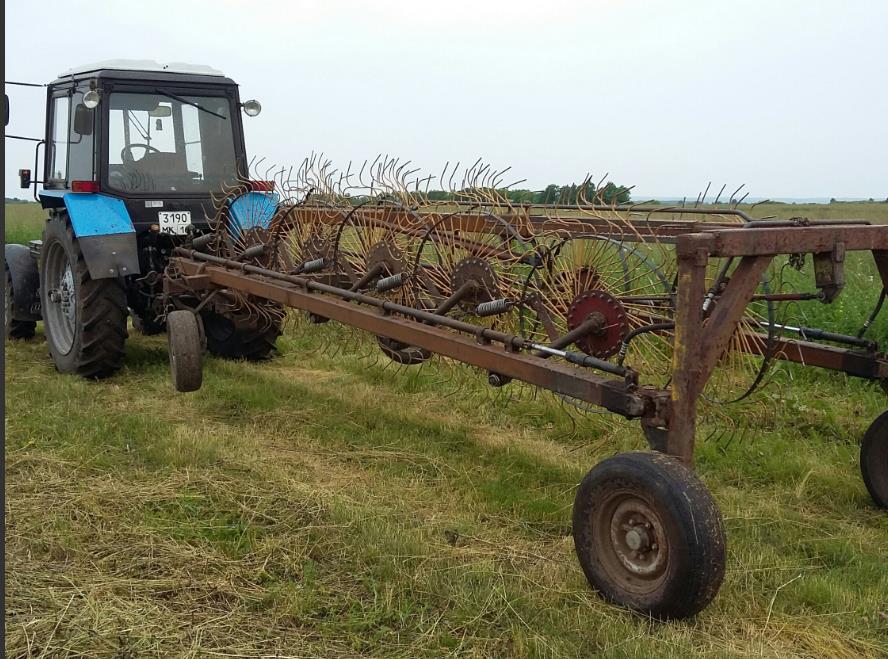

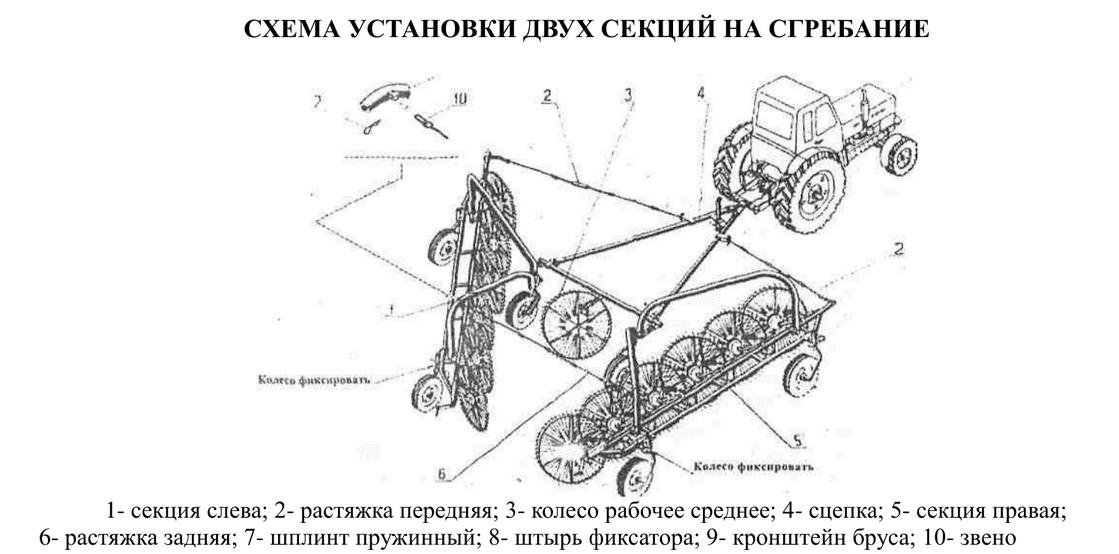

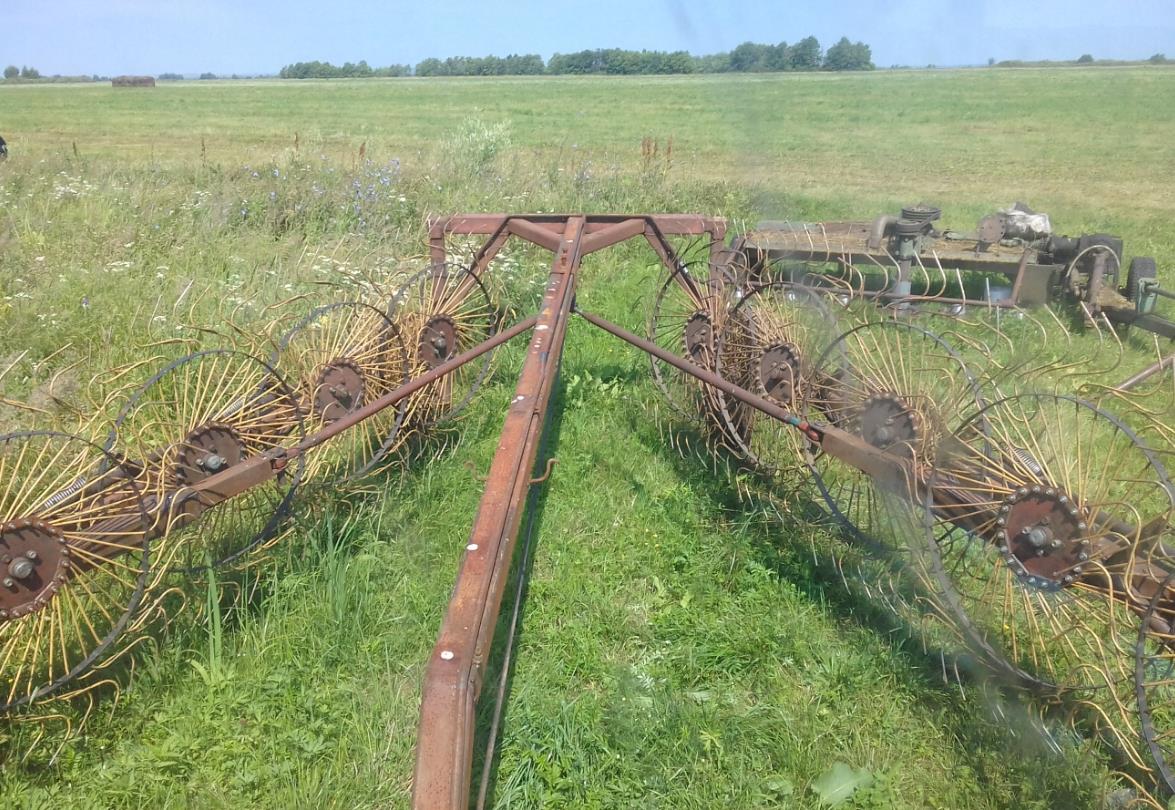

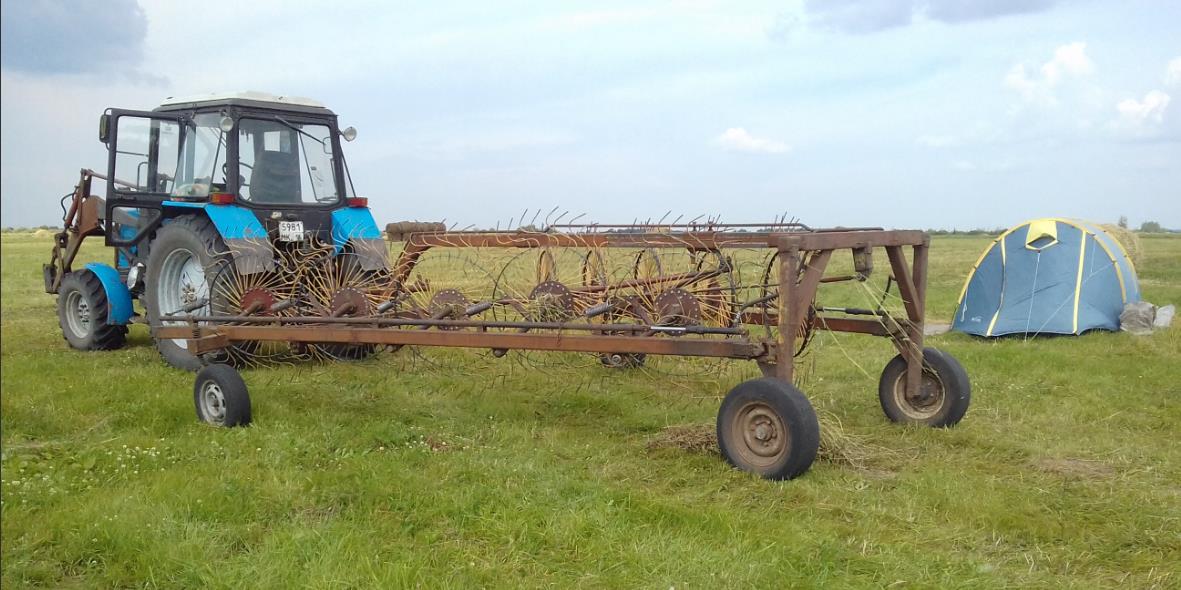

На основной опорной раме установлены две секции – левая и правая. Эти секции могут задействоваться одновременно, или по отдельности. Механизм передвигается по полю на опорных колесах – каждая секция оснащена тремя колёсами (для передвижения), а также пятью рабочими колесами, закрепленными по направлению движения. На этих колесах, оборудованных регулятором хода, имеются наклонные пружинные пальцы.

Вращающийся управляющий рычаг позволит опускать колеса, если агрегат поднимает не всю траву с поля, или же приподнять их, в случае, когда грабли зарываются в землю. Так же, при помощи рычага грабли переводятся в неактивный режим ( для транспортирования). В таком положении изменяется угол пальцев, чтобы они не задевали посторонние предметы. Этот режим позволяет быстро переключаться, не изменяя рабочего угла и других настроек.

Назначение

Для упрощения процесса сбора сена (в промышленных масштабах грабли – не лучший вариант), было разработано уникальное устройство — это грабли-ворошилки. Оно крепятся к задней части трактора и позволяют быстро собирать всю покошенную траву. ГВК-6 — один из самых распространённых типов этого агрегата. Он выделяется простой конструкцией и обслуживания. Такой механизм колесно-пальцевого типа оборудован лучевыми рабочими колесами с 32 механизмами на каждом. Такой принцип позволяет не просто перетягивать сено с места на место, равномерно сгребать его сразу с двух сторон.

ГВК-6 совмещает в себе три механизма:

Грабли, сгребающие сено.
Ворошилка,переворачивающая вяленую траву, чтобы она не прела. Также, с ее помощью можно разворошить уже готовые валки.
Валкообразователь, предназначенный для сбора просохшего сена, предусмотрена возможность сдавливания и утрамбовки.

Назначение граблей и типы

Разровнять перекопанный огород и вспаханное поле, собрать скошенную траву, сено, очистить участок от корней и мусора помогут грабли. Они бывают ручными и приспособляемыми к тракторам, гужевому транспорту. Подвесное оборудование для мини-тракторов предназначено под большие нагрузки, имеет разные конструкции в зависимости от производимых работ. По назначению выделяют:

диски – разбивают комья и размягчают почву;
боронами выравнивают поверхность поля после посадки;
грабли используют для сбора и ворошения скошенной травы.

Устройство для дискования обычно входит в комплект поставки мотоблока. Бороны имеют простую конструкцию, не изменяющуюся со времени обработки земли с помощью лошадей и волов. Это решетка с острыми зубьями на пересечении полос. Просто животные могут потянуть одну борону, а трактор – несколько.

Приспособления для ворошения и сбора сена имеют различные конструкции. Грабли для мотоблока умельцы часто делают сами. Они приспосабливают их под конкретные условия поля и техники. Материал используется имеющийся под рукой. Чертеж граблей для мотоблока поможет в этом деле.

Разновидности

Классификация грабель-ворошилок происходит по нескольким критериям.

Тип тягача. По данному признаку выделяют две категории агрегатов, первая из которых представлена в виде навесного или прицепного оборудования для тракторов, а вторая имеет гораздо более меньшие размеры и предназначается для мотоблоков.
Способ валкообразования. По этому критерию различают также две группы устройств: первые обеспечивают боковое, а вторые – поперечное формирование валков. Причём «поперечные» модели имеют очень большой захват, достигающий 15 метров.
Конструкция. На современном рынке представлено три типа граблей-ворошилок: колёсно-пальцевые, барабанные и зубчатые. Первые оснащены системой амортизации роторных колёс, благодаря чему являются незаменимым видом оборудования при работе на полях со сложным рельефом. Барабанные модели представляют собой прочные и долговечные устройства, принцип действия которых основан на вращении независимых друг от друга колец. Зубчатые агрегаты приводятся в действие зубчатой передачей и способны к изменению угла вращения и наклона зубцов.
Количество роторных колёс. Самым распространённым видом оборудования являются четырех- и пятиколёсные модели.

Четырехколесные ворошилки рассчитаны на работу с тягачами мощностью от 12 до 25 л. с. и мотоблоками. Ширина ворошения у таких моделей составляет 2,6 м, а ширина захвата травы – 2,7 м. Весят такие устройства порядка 120 кг и способны работать со скоростью от 8 до 12 км/ч.

Пятиколёсные образцы ворошилок агрегируют с любым видом тягачей, исключая маломощные мотоблоки. Имеют чуть более высокие эксплуатационные характеристики, если сравнивать с предыдущим видом. Так, длина конструкции достигает 3,7 м, а роторы расположены наискосок. Такая конструкция позволяет увеличить эффективность ворошения и исключить потери во время сгребания травы. Вес моделей составляет 140 кг, рабочая скорость равна 12 км/ч.
