Инструкция по использованию изоляторов

Ну вот мы и подошли к основному вопросу статьи – технологии изоляции проводов своими руками. Так как материалов существует несколько, остановимся на каждом и расскажем, как самому изолировать оголенные жилы.

Если Вы используете изоленту, для начала нужно сделать хорошую скрутку проводов. Если провода многопроволочные, рекомендуется дополнительно пропаять их для более надежного соединения. Далее скрутка загибается в одну из сторон, как показано на фото, после чего изолента накручивается на оголенный участок минимум в 2 слоя. Такая методика часто используется в квартире, даже опытными электриками. Изоленту можно применять при соединении проводников в распределительной коробке, люстре, при переносе розетки и даже под штукатуркой, если место соединения находится в монтажной коробке. О том, какая изолента лучше для электропроводки, мы рассказали в отдельной статье.

Термоусадкой изолировать оголенные жилы также не сложно. Главное запомните важный нюанс – трубка должна быть надета на один из проводников до их сращивания. После пайки либо скрутки надеть кембрик (его еще так называют) у Вас не получится. Когда контакты будут соединены, трубку нужно натянуть на оголенное место соединения, после чего нагреть строительным феном. О том, как пользоваться термоусадкой, мы подробно рассказали в отдельной статье: https://samelectrik.ru/termousadochnaya-trubka.html.

Если фена нет под рукой, допускается нагревание обычной зажигалкой, главное следите, чтобы термоусадка герметично стянулась на кабеле. Использовать трубку ТУТ рекомендуется при погружении проводника в воду (к примеру, если поврежден кабель питания на глубинном насосе). Помимо этого термоусадка используется при прокладке кабеля под землей, если нужно соединить подземную проводку. Также рекомендуется изолировать провода данным материалом в ванной, деревянном доме, бане либо на улице, чтобы надежно защитить место соединения от воды.

Что лучше: термоусадка или изолента

Колпачки СИЗ лучше применять при монтаже электропроводки в доме и квартире. СИЗы компактные и позволяют быстро заизолировать скрутку. Все что нужно – накрутить колпачок на провода до упора, как показано на фото ниже.

Если нужно защитить скрутку тонких проводов, к примеру в наушниках, применять изоленту не целесообразно, т.к. она не будет плотно прилегать. В этом случае обойтись без изоленты можно, используя обычный суперклей. Все, что нужно сделать — аккуратно капнуть клеем на оголенный участок мелких проводников. В электросети 220 Вольт такой способ использовать не рекомендуется, т.к. клей, собственно, как и силиконовый герметик, быстро отвалится. Кстати, клеящим пистолетом также не стоит изолировать жилы, по аналогичной причине.

Для дополнительной изоляции кабеля от кролика, кошки либо щенка в доме (домашние любимцы любят грызть провода), рекомендуется использовать оловянную фольгу. Об остальных способах защиты электропроводки от животных, читайте в соответствующей статье!

Вот мы и предоставили все существующие способы изоляции оголенных жил своими руками. Как Вы видите, самостоятельно изолировать провод под водой, в стене и земле не так уже и сложно, главное правильно выбрать материал для изоляции. Напоследок рекомендуем Вам во влажных помещениях и на открытом воздухе дополнительно защищать электропроводку гофрой, которая еще больше защитит место соединения, чтобы не попала вода на оголенные контакты.

Подготовка концов проводников для соединения с электроприборами

После освобождения проводов от изоляции требуется подготовить их концы для присоединения к электроприборам, так как в подавляющем числе случаев применяется механический способ закрепления с помощью винтов, зажима в клеммах колодках, обжатие и скрутка. К вилкам, розеткам, патронам, автоматам защиты и другим подобным устройствам подключение осуществляется, как правило, винтами.

Для подсоединения проводников к электроприборам, где протекают токи силой менее 1 А, вполне достаточно прямой отрезок освобожденного от изоляции провода длиной 5-10 мм вставить под головку винта и зажать. Таким способом у меня закреплены проводники во всех выключателях, так как в люстрах стоят светодиодные лампы, и сила протекающего тока через контакты выключателей не превышает 0,25 А.

Главное не допустить выскальзывания проводника из-под головки винта. Как видно на приведенной выше фотографии контакт в выключателе (увеличен для наглядности), к которому присоединен провод, согнут уголком. При завинчивании винта, провод упирается в этот уголок, что исключает его выскальзывание. Если ограничитель не предусмотрен, то обязательно нужно конец провода свить в колечко. Для соединений, где текут большие токи, соединение без свивки конца проводника в кольцо будет крайне ненадежным.

Проще всего свить колечко из провода с помощью круглогубцев. Конечно можно сформировать колечко, обвив провод вокруг, например, жала отвертки или сверла подходящего диаметра. Для простоты формирования колечка требуемого диаметра, на губках круглогубцев следует нанести метки 3 мм, 3,5 мм, 4 мм и 4,5 мм. Если надо сделать колечко под винт М3 из одножильного провода, то формирую колечки на метке 3,5 мм, чтобы винт легко входил. В случае многожильного проводника и с последующим лужением – 4 мм.

Лудить провода не обязательно, но желательно, особенно если изделие будет эксплуатироваться в условиях повышенной влажности, например, в ванной или душевой комнатах, сырых подвалах, зимой в не отапливаемом дачном домике.

Вот такие получились колечки, одно под винт М3, а другое под М4. Колечки из многожильного провода формируются несколько по-другому. Сначала проводник обвивается вокруг конуса круглогубцев, а затем вокруг самого себя в месте выхода из изоляции.

Сформированные колечки желательно пролудить и немного расплющить легкими ударами небольшого молоточка. Тогда площадь соприкосновения контактов увеличится и надежность будущего соединения будет гораздо выше.

При монтаже многожильного провода можно колечки делать и не замкнутые. Для этого необходимо после снятия изоляции провод залудить паяльником, а затем уже сформировать колечки по технологии формовки одножильного провода.

Неукоснительно соблюдая нехитрую вышеописанную технологию подготовки проводов для подключения, Вам никогда не придется заниматься ремонтом электропроводки.

Подготовка

Перед началом изоляции электропроводов необходимо отключить напряжение в доме автоматическими выключателями. Следует подготовить материалы и инструменты для работы, сосредоточившись на их качественности и целостности.

Выделяются следующие типы материалов для изоляции:

изолента (ПВХ, ХБ);
термоусадочная трубка;
специальные клеммы.

Электроизоляционные ленты обладают устойчивостью к влажности. Они не раскисают и не отклеиваются на протяжении длительного времени. ХБ изолента по сравнению с ПВХ является более устойчивой к влажности и механическим повреждениям. Ее применяют для подключения электропроводов в автомобилях.

Хотя самым лучшим материалом считаются термотрубки. Они используются повсеместно, поскольку удерживают изоляцию под водой или в земле. А срок службы может длиться десятилетиями. Специальные клеммы используются очень редко и только в специализированном направлении: изоляция скрутки. Но по техническим характеристикам схожи с термоусадочной трубкой.

Способ установки ответвителей

Конструкция современных моделей клемм для отвода позволяет совершать данную операцию за короткое время с безопасностью при монтаже. Благодаря высокому качеству материалов ответвитель прокалывающего типа позволяет произвести надежный контакт без разрыва изоляции.

Чтобы произвести ответвление проводов, выполняются следующие операции:

Выбор подходящей модели в соответствии с параметрами соединяемых проводов.
Установка прибора на основную магистраль.
Продевание в отверстие жилы для ответвления и фиксация при помощи болта.
Постепенное закручивание затяжного болта до срыва головки, эта операция осуществляется при помощи динамометрического ключа.

При выборе нужной модели нужно изучить маркировку прибора. На ней указаны допустимые сечения жил и размер головки болта под соответствующий ключ. Наиболее часто используются ключи размером 13 мм.

3 способа изоляции проводов в домашних условиях

Почему использую изоленту на тканевой основе? Объясню. Она со временем легко отматывается и не нужно обрезать ножом как ленту ПВХ, да и температур эта лента в принципе не боится. Самое главное при производстве электроработ соблюдать меры безопасности и не работать под напряжением.

Чтоб безопасно и визуально эстетически и на вид изолировать провода, нужно их обесточить от электроснабжения.

Далее взять изоленту приложить краем к скрутке или не изолированному проводу и обмотать его по всей длине где это нужно — сделать это аккуратно и с хорошей натяжкой и укладкой липкой ленты.

Каждый провод изолируется отдельно, потом при желании их можно скрутить вместе той же изолентой.

В случае невозможности обесточивания электропитания, говорить об эстетичности и красоте вряд ли придётся, тут главное функциональность — поэтому проще всего сделать следующим образом:

отмотать от катушки конец длинной 20-25 см и просто завязать узел на проводе (не прикасаясь к проводу пальцами), затем держа ролик с изолентой обмотать повреждённое или не изолированное место провода.

Таким образом получится не совсем ровно, но функционально и максимально безопасно!

Еще вопросы по вашей теме:

Оставить комментарий

Словарь строителя :: Вопросы по ремонту :: Калькуляторы :: Спецтехника :: Разное

2006 — 2017 пользовательское соглашение :: связь с администрацией сайта [email protected]

Изоляция проводов: основные способы

И так, как заизолировать провод. Теперь мы подошли к основному этапу в нашей статье. Так, как выше я для вас собрал несколько материалов для изоляции, как применять их всех я вам и расскажу.

Изоляция проводов изолентой

Изначально вы должны хорошо скрутить все провода между собой, о там как это сделать читайте в статье: соединение проводов. Если у вас провод с большим количеством жил, лучше их спаять между собой.

Изначально берем изоленту и начинаем ее разматывать, далее начинаем потихоньку обматывать весь провод, как показано на фото ниже.

Помните, что у вас должно получиться два слоя, ни в коем случае нельзя допускать того, чтобы часть провода оставалась не заизолированной, ведь это может привести к замыканию. Интересная особенности у Кабеля АБС.

Изоляция проводов термоусадкой

Изоляция провода таким способом – это одно удовольствие. Но помните, трубку нужно одеть до того момента, когда вы соедините все провода между собой. Изоляция медных проводов в этом случае не займет много времени.

Приступаем к самому процессу изоляции. Когда вы проделали действия выше, надеваем колпачок.

Далее мы должны его нагреть. Оптимально использовать строительный фен, если у вас под рукой его нет, попробуйте аккуратно подогреть это место зажигалкой. Однако смотрите, чтобы термоукладка стянулась полностью на проводе, ведь сопротивление изоляции провода не прощает ошибок.

Такой способ лучше применять для случаев, когда вы собираетесь использовать кабель в воде, в земле и в других влажных помещениях.

Вот мы с вами и разобрали все способы изоляции проводов. Надеемся, эта информация была для вас полезна, задавайте вопросы. Если не нашли ответ в этой статье скажите нам, мы его обязательно сделаем для вас.

Листовые материалы и трубки из слюды

Листовые материалы – пластины, и трубки, изготовленные из расщепленной слюды или ламинатов на основе слюдяной бумаги, обеспечивают отличную механическую прочность и непревзойденные электрические характеристики при экстремальных воздействиях высоких температур и напряжения. Возможно изготовление слюдолент, если в конструкции требуются их уникальные свойства.

Формованные пластины
Производятся из высококлассной щипаной слюды и различных связующих. Эти гибкие пластины можно формовать или придавать индивидуальную форму с последующим термическим отверждением для придания механической прочности. Они используются в качестве изоляции роторов постоянного тока, а также для многих других приложений.

Разделительные пластины
Эти твердые пластины производятся из щипаной слюды или слюдопласта и применяются в производстве коммутаторов и изготовления обработанных деталей, для которых не подходят стеклотекстолиты. Используется модифицированное алкидное, эпоксидное или неорганическое связующее.

Трубки
Производятся из щипаной слюды или слюдяной бумаги. Полностью отвержденные трубки можно быстро подогнать под практически любой внутренний и внешний диаметр. Термостойкие и механически прочные трубки в качестве изоляционных прокладок в болтовых соединениях, изоляции стержневых проводникови как элементы реостатов.

Когда нужна изоляция

Цветовое бозначение провода. Иногда под рукой нет проволоки цвета, который нужен. Не беда — достаточно иметь изоленту или «термопару» правильного цвета и использовать ее для обозначения надлежащей функциональности кабеля на обоих концах.
Кабельная изоляция — во время электромонтажных работ можно причинить случайный ущерб изоляции провода. Обычно не заменяют весь провод, а ставят заплатку.
Корпус может касаться не только изоляции кабелей, но также разъемов, которые не имеют собственной изоляции, или например надо защитить их от механических повреждений и влаги.
Усиление соединений — иногда внешняя оболочка шнура питания какого-либо устройства повреждена, перетерта. Потом и висит такой кабель на двух или трех проводках без защитного слоя. Когда произойдёт полный обрыв — вопрос времени. Тут тоже два варианта: заменить шнур питания или попытаться укрепить его в месте повреждения.
Бывает, что из-за большого количества устройств или кабелей, в некоторой области идёт пучок проводов. Их можно укладывать в кабель, крепить с помощью кабельных стяжек, закрывать рамкой или, если это короткая секция, они должны быть обернуты термоусаживаемой втулкой.

Как правильно изолировать изолентой

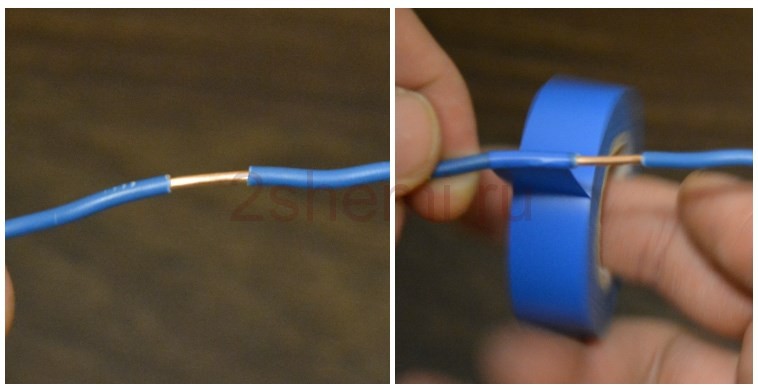

Предположим нужно изолировать раздробленную изоляцию. Вам не нужно заворачивать весь участок сразу, прикрепите ленту к изоляции кабеля рядом с поврежденной частью изоляции на неповреждённый участок. Но прежде чем это сделаете, убедитесь что шнур не пыльный, влажный или грязный (клей не может прилипать в этом случае).

Последовательно перемещая изоленту к повреждению и слегка подтягивая, наматываете ленту пока не дойдете до неповреждённой изоляции провода на другой стороне повреждения.

Если лента намного шире чем протёртый участок, просто оберните 3 раза в одном месте, чтобы повреждение было в центре.

Изолирующая лента может быть отрезана качественно с помощью бокорезов, но это не всегда возможно и доступно.

Можете обойтись вообще без инструментов и прочно захватив по обеим сторонам области выбранное место, растянуть изоленту и в конце концов разорвать ее. Конечно край оборванной ленты не будет слишком красивым, но во многих случаях сойдет и так.

Важно чтобы разрывы происходили быстро. Медленно растягивая ленту, пока она не разорвется, дойдём до того что изолента будет сильно растянута и еще более повреждена

технические характеристики

ПРОВОД МС 16-33 (ТУ 16-505.083-78) – монтажный теплостойкий провод представляющий собой высокопрочную токоведущую жилу (СпС), состоящую из посеребренных проволок сплава БрХЦрК и изоляцией из фторопластовой пленки марки 4Д. Провод МС 16-33 предназначен для фиксированного внутриприборного и межприборного монтажа электрических устройств и выводных концов электроаппаратуры на номинальное напряжение 100В (250В) переменного тока частоты до 10 МГц или постоянном напряжении 150В (350В) и при температуре от -60°С до +200°С.Диапазон рабочих температур от -60°С до +200°С, однако допускается применение провода при температуре -150°С при условии, что максимальная температура эксплуатации не выше +125°С. Обладает стойкостью к воздействию соляного тумана, солнечного излучения, бензина, керосина и минеральных масел. Электрическое сопротивление изоляции 1 м провода не менее – 2000000МОм, а срок службы – не менее 20 лет; 95%-ный ресурс – 15000 ч.

Расшифровка провода МС 16-33:

М – Монтажный провод; С – Сплошная изоляция из спекаемой пленки

1 – Величина номинального напряжения (100 Вольт)

6 – Максимальная температура эксплуатации (200оС)

3 – Степень прочности токопроводящей жилы – высокопрочная

3 – Порядковый номер разработки

МСЭ 16-33, тоже, что и МС 16-33, но экранированный (экран из медных посеребренных проволок).

МСЭО 16-33 – , тоже, что и МСЭ 16-33, но еще и с дополнительной оболочкой из фторопластовой пленки.

ПРОВОД МС 16-13 (ТУ 16-505.083-78) – монтажный теплостойкий провод представляющий собой токоведущую жилу нормальной прочности из медных посеребренных проволок марки БМС или МСр, а далее изоляцию аналогичную МС 16-33.

Расшифровка провода МС 16-13:

М – Монтажный провод; С – Сплошная изоляция из спекаемой пленки

1 – Величина номинального напряжения (100 Вольт)

6 – Максимальная температура эксплуатации (200оС)

1 – Степень прочности токопроводящей жилы – нормальной прочности

3 – Порядковый номер разработки

ПРОВОД МС 21-11 (ТУ 16-505.172-79) – монтажный провод, представляющий собой токоведущую жилу нормальной прочности, состоящую из медных луженных проволок и покрытую изоляцией из поливинилхлоридного пластиката. Провод предназначен для работы на номинальное напряжение до 250В переменного тока частоты до 10 кГц. Диапазон рабочих температур от -50оС до+70оС, допускаются изгибы при пониженных температурах до -40°С. Провод стоек к статической пыли (песку). Электрическое сопротивление изоляции 1 м провода – не менее 1000 МОм. 95%-ный ресурс – 15000 ч, а срок службы составляет не менее 15 лет.

Расшифровка провода МС 21-11:

М – Монтажный провод; С – Сплошная изоляция из поливинилхлоридного пластиката

2 – Величина номинального напряжения (250 Вольт)

1 – Максимальная температура эксплуатации (70оС)

1 – Степень прочности токопроводящей жилы – нормальной прочности

1 – Порядковый номер разработки

Размеры

Провода марки МС 16-33 поставляются одножильными сечением 0,03-0,35мм2, а МСЭ 16-33 одно-, двух или трехжильными сечением 0,08-0,20мм2.

Провода марки МС 16-13 поставляются одножильными сечением 0,03-0,50мм2, а марки МСЭ 16-13 одно-, двух или трехжильными сечением 0,08-0,50мм2.

Провода марки МС 21-11 поставляются одножильными сечением 0,03-2,50мм2, МСЭ 21-11 одно-, двух или трехжильными сечением 0,12-2,50мм2.

Интересные факты

Провод марок МС 16-33, МС 16-13 сечением 0,02-0,12 мм2 выдерживает 130 изгибов, сечением 0,20-0,35 мм2 – 100 изгибов на угол ±90° при радиусе изгиба, равном 5 наружным диаметрам провода; сечением 0,5 мм2 – 75 изгибов (провода всех сечений на номинальное напряжение 250 и 500В – 50 изгибов).

Провод марки МС 21-11 выдерживает до 40 изгибов на угол ±90° при радиусе изгиба: для сечений 0,05-0,50 мм2 – 5мм; для сечений 0,75-2,5 мм2 – 7,5мм.

Линейная усадка изоляции проводов – не более 2 мм.

Провода обладают стойкостью к воздействию относительной влажности воздуха до 98% при температуре до +35°С, пониженного и повышенного атмосферного давления, стойкостью к плесневым грибам, не поддерживают горение. Провода стойки к вибрационным, ударным и линейным нагрузкам, а также к акустическим шумам.

Сопротивление изоляции

Между жилами кабелей и внешней средой могут возникать утечки тока. Одна из задач изоляции – не допустить их появления. Величина, которая показывает, насколько хорошо провод изолирован, называется сопротивлением изоляции.
Чем выше сопротивление, тем надежнее защищены жилы, по которым протекает ток. Каждая марка кабелей имеет свое значение этого показателя. Сопротивление изоляции устанавливается ГОСТом или техническими условиями (ТУ).
Измеряется сопротивление при заданной температуре (около +20°) специальным прибором (мегаомметром). Если проводить измерения при отрицательных температурах, то его значение будет занижено, а в случае жарких условий – завышено. После снятия показаний их заносят в протокол «Измерение изоляции проводов», сравнивают с нормативными и делают выводы о том, пригодны или нет кабели к дальнейшему использованию. Электропроводка, не выдержавшая испытание подлежит ремонту или замене. Сроки периодичности проведения испытания изоляции проводов оговорен Правилами. Так же проверка изоляции проводов производится после окончании электромонтажных работ, ремонтных работ, после намокания или перегрева проводки.
Как правильно проверить сопротивление изоляции проводников с помощью мегаомметра смотрите видеофильм:

Термоусадочная трубка

Вместо изоляционной ленты во многих электротехнических работах можно и нужно использовать термоусадочную трубку. Каковы различия между этими решениями для изоляции?

Термоусадка обычно является более прочным, эстетичным и долговечным решением.
Чтобы «прикрепить» её к проводу или другому элементу, нужно разогреть трубку.
Термоусадка не является универсальной, ее размер должен быть адаптирован к изолированному элементу.
В отличие от изоляционной ленты, термоусадочная трубка жесткая и неразборная

Что важно при выборе термоусадки

Размер. Один из них — диаметр отверстия перед нагревом. А второй — минимальный диаметр отверстия после нагревания. Трубка не будет сжиматься бесконечно

Поэтому трубка должна не только налазить на кабель перед выполнением изоляции, но также прижиматься к проводу или разъему после нагрева.
Если хотите использовать трубку для маркировки кабеля, ее цвет имеет важное значение.
Негорючесть. Это параметр тоже должен представлять интерес, особенно когда мы намерены использовать зажигалку для нагрева термоусадочной трубки.

Термоусадочные трубки можно купить в длинных секциях (обычно 1 м), но также можете купить набор из нескольких коротких кусочков разной цветной термоусадки в одной упаковке.

Положительные качества жидкой изоленты

Материал стал очень востребован людьми из-за массы положительных качеств, о которых мы и поговорим прямо сейчас.

Первое, за что предпочитают данный материал—это его устойчивость к воздействию внешних неблагоприятных факторов.
Он имеет свойство образовывать диалектное покрытие на электрических кабелях.
Отлично держится на любой поверхности, не сползает в момент вибраций.
Устойчив к ультрафиолетовому излучению.

Изоляционные материалы для электропроводки прекрасно справляются с задачами при использовании в резиновых лодках, моторах автомобилей, машинной электрике, насосах и других механизмах.

Застывшая жидкая изоляция для проводов

Применение резиновой изоляции

В промышленных отраслях для изоляции кабелей часто применяется резиновая оболочка. К ее положительным качествам относят:

Влагостойкость.
Эластичность.
Высокое сопротивление.
Устойчивость к высоким температурам.

Резиновая изоляция производится на основе натуральных и синтетических материалов. Качественная синтетическая оплетка обладает лучшими показателями — дольше стареет, выдерживает воздействие агрессивных химических веществ и отрицательных температур. Резина легко гнется, поэтому провода можно уложить в любых условиях. Но с течением времени резиновая изоляция стареет, трескается и начинает пропускать ток. В условиях высоких температур для изоляции рекомендуется применять вулканизированную резину. Кабели с резиновой изоляцией чаще всего применяют там, где требуется гибкость кабеля. Это питающие кабели кранов, спуски на пульты управления кран-балок. Подключение сварочных трансформаторов, как со стороны питания, так и со стороны низкого напряжения на «держак» электрода и нулевой провод.

Как изолировать провода изолентой?

Изолируем поврежденное место провода

Если мы теснее обнаружили повреждение в проводке, дозволено перекусить поврежденный провод и потом сделать верную скрутку;

Если место в конце провода, то при наличии трубки провод отсоединяется, насаживается трубка;

Изоляция производится изолентой. Отличнее — в два слоя, с «резервом».

Надобно учесть, что если проводка находится на улице либо в помещении с низкой температурой, то отличнее применять ленту с тканевой основой. Лента ПВХ при низких температурах трескается.

Обычно это не очень сложная процедура. Для начала нужно скрутить концы проводов поплотнее, чтобы контакт у них был надёжным, ведь чем лучше контакт у проводов, тем меньше они будут греться, ведь мы же не хотим, чтобы провода грелись, не правда ли? Далее берём изоленту (я обычно использую на тканевой основе) и обматываем место соединения в несколько слоёв, чтобы нигде не выступали оголённые провода.

Меры предосторожности

Для начала поговорим о том, какие правила нужно соблюдать при изоляции жил своими руками. Во-первых, категорически запрещается изолировать провода под напряжением. Вы должны обязательно отключить автоматический выключатель в распределительном щитке. Во-вторых, для защиты места соединения необходимо использовать только материалы, соответствующие ГОСТам для изоляций и оболочек. Простыми словами – не используйте полиэтиленовые пакеты, скотчи и прочий мусор. Например, для всеми любимой ПВХ-изоленты есть ГОСТ 16214-86, которому она должна соответствовать, и ТУ, построенные на его основе.

Мы крайне не советуем использовать в качестве изоляции скотч, т.к. данный материал не обладает достаточными изоляционными свойствами. Сейчас мы рассмотрим, как правильно изолировать провода в домашних условиях, а также предоставим к Вашему вниманию самые надежные изолирующие материалы.

Что относят к жидким диэлектрикам?

К жидким средствам, играющим роль изоляторов можно отнести сжиженные газы, парафиновое либо вазелиновое масло. В свойства таких составов относят диэлектрическую проницаемость, электрическую прочность и электропроводность. Жидкий изоляционный состав принято разделять на три класса:

нефтяное масло;
растительное масло;
синтетическая жидкость;

Очень часто в производстве электрических приборов таких, как трансформаторы и электрощитки применяется первый класс изоляции. Второй вариант разрешается использовать для пропитки бумажных контактов и проводников. В этой сфере они осуществляют полноценную защиту.

Обзор изолирующих материалов

На сегодняшний день для изоляции оголенных жил рекомендуется использовать такие материалы, как:

ПВХ изолента. Обладает хорошей эластичностью. Используется чаще всего и во многих случаях из практики – начиная от монтажа в распределительной коробке, заканчивая под капотом в автомобиле. Бывает разных цветов, благодаря чему удобно делать цветовую маркировку проводов.
ХБ изолента. Хлопчатобумажный материал считается устаревшим. Неплохо подходит для изолирования соединений вблизи источников сильного тепла. Преимущество ХБ-изоленты в том, что она более устойчива к низким температурам при монтаже, но при длительном использовании может набирать влагу.
Термоусадочная трубка (ТУТ). Термоусадка является одним из наиболее современных и надежных изолирующих материалов. Ее рекомендуется использовать, если нужно заизолировать место соединения электрических проводов не только в доме, но и в земле, а также в машине. При этом если использовать термоусадку в несколько слоёв или совместно с изолентой, то такое соединение может какое-то время работать даже под водой.
Колпачки СИЗ. Это ни сколько способ изоляции, сколько способ соединения. Он не обеспечивает защиту от проникновения влаги, но сжимает скрученные провода, что удовлетворяет требованиям к соединению проводов (п. 2.1.21, Глава 2.1 ПУЭ). Поэтому колпачки СИЗ отлично подходят, если длина оголенного участка жилы не превышает длину сиза или дальше вы собираетесь изолировать жилы термоусадкой или изолентой.

Вот мы и предоставили наиболее надежные и популярные среди электриков изоляционные материалы. Далее мы расскажем, как правильно изолировать оголенные контакты изолентой, термоусадкой и специальными колпачками.

Видео обзор существующих способов изоляции

Кстати, компания EKF выпускает как негорючую ПВХ изоленту, так и на основе хлопчатобумажного волокна, так что вы можете выбрать подходящий вариант под собственные условия

Важно отметить, что ПВХ изолента выпускается в 7 цветах, это позволяет использовать ее для цветовой маркировки проводов. На выбор представлена профессиональная изолента (класс А: широкая, с более толстой основой) и для общебытовых целей (класс B: она уже и тоньше)

Подробнее о продукции можете узнать здесь: https://ekfgroup.com/catalog/izdeliya-dlya-elektromontazha/izolenta.

Описание конструктивных особенностей специальных зажимов

Ответвление провода без зачистки изоляции производится при помощи специальных устройств.

Зажимы состоят из следующих элементов:

Герметичный корпус.
Специальные пластины для обеспечения контактов.
Алюминиевые прокалывающие зубцы.
Одноразовые затяжные болты со скручиваемыми головками.

Зажимы прокалывающие – это узлы, помещенные в корпус из полимерного материала, усиленного стекловолокном. В корпусе имеются отверстия с контактными пластинами для ввода кабеля. Пластины оснащены зубцами, которые служат для прокола изоляционного материала и надежного контакта с жилами из меди или алюминия.

Нарушение изоляции осуществляются вследствие давления специального зажимного болта на устройство. Кабель надежно фиксируется в приборе при помощи болтового соединения с оригинальной срывающейся головкой. Эта деталь качественно фиксирует кабель, оберегая контакты от сдавливания, резьбовое соединение от срыва. Полученное соединение полностью герметично.

Прокалывающие зажимы для электрических проводов используются при прокладке воздушных линий. Благодаря герметичности узлы устойчивы против атмосферных воздействий. Перепады температуры и влажности не влияют на качество полученных соединений. Полная защита обеспечена вследствие использования приложенных специальных резиновых колпачков. Колпачки предназначены для защиты выходящих свободных концов.
