Какой кабель нужен для подключения домофона?

Устройство трубки домофонов Визит

Домофонная система включает в свой состав два основных узла – это вызывное устройство, которое располагается на входной двери и абонентский модуль, который обеспечивает связь между владельцем дома или квартиры и гостем.

Чтобы пользоваться абонентским устройством и поддерживать звуковую связь используется трубка домофона. Она представляет собой устройство, с помощью которого реализуются следующие функции:

звуковой вызов владельца квартиры;
поддержка дуплексной связи между владельцем квартиры и посетителем;
управление кнопкой открывания электромеханического замка входной двери;
управление громкостью вызова.

Трубка для домофона Визит представляет собой устройство, отличающееся простой конструкцией, высокой надежностью и длительным эксплуатационным периодом. В состав этого устройства входят следующие элементы:

корпус трубки;
кнопка для переключения громкости вызова;
кнопка для открывания замка;
динамик и микрофон;
электронная плата управления;
держатель трубки.

Конструкция трубки домофона Vizit

Устройство многоквартирного домофона

Аудиодомофон – простой и надежный, но, к сожалению, начинает устаревать очень быстро. В моду входят цветные панели на основе сенсора, так как их стоимость постоянно падает, есть модели, которые имеют свойства записывать все поступающие звонки на флешку. У пользователя возникает возможность по приходу домой, посмотреть, кто заходил. Подобный многоквартирный домофон стоит практически на каждом подъезде во многих городах.

Схема подключения домофона в многоквартирном доме

Домофоны разделяются по способу кодификации пришедших гостей и принципу адресации количества абонентов, которых нужно обслуживать.

Преимущества

Преимущества использования в сравнении с классическими аудиодомофонами:

При использовании видеодомофона невозможно сымитировать голос, заставить посетителя, имеющего доступ в помещение, попросить открыть дверь, или представиться другим лицом.
Видеодомофоны позволяют получать визуальную информацию с разграничением уровней: доступ в подъезд, в квартиру. Это осуществляется посредством возможности подключения нескольких вызывных панелей, оборудованных видеокамерами, к одному устройству отображения.
Многие современные модели видеодомофонов имеют функцию памяти, и фиксируют факт визита и фото визитера, что достаточно удобно.

Существует два основных типа видеодомофонов: это устройства для индивидуального использования (дома, дачи, коттеджи) и домофоны, предназначенные для работы в многоабонентных сетях.

Секреты ремонта трубки своими руками

Неисправности могут возникнуть при механическом повреждении пластмассового корпуса или в результате отказа электронной схемы.

Как устранять механические поломки

Сколы корпуса возникают редко. Их причиной могут быть резкие удары или падения с высоты на твердую поверхность. Чаще всего при эксплуатации обламывается язычок, на который навешивается трубка.

В этих случаях можно попытаться трещины запаять паяльником.

Однако его жало имеет повышенную температуру: она легко прожигает пластмассу. Работать надо через фольгу, лезвие ножа или любой плоский металл.

Пайка пластмассы требует определенных навыков. Чтобы сразу не испортить корпус и выполнить работу аккуратно потренируйтесь делать подобные операции на ненужных деталях.

Типовые электрические дефекты

К ним относятся:

Отказ кнопки открытия двери.
Сброс информации при попытке открыть дверь дистанционно.
Сброс вызова при поднятии трубки.
Ухудшенная слышимость.

Эти неисправности довольно подробно раскрыты в статье о ремонте трубки домофона своими руками. Читайте

Дополнительно обратите внимание на комментарии от посетителей сайта. В них уже заданы вопросы, которые возникли у людей в процессе эксплуатации трубок домофона разных производителей

Мы постарались на них подробно ответить. Не упустите свой шанс ознакомиться с этой информацией.

По вопросам устранения возникших дефектов рекомендую посмотреть видеоролик владельца All about everything «Ремонт трубки домофона».

Здесь грамотно и подробно излагаются все технические моменты работы электрической схемы.

Основные требования, предъявляемые к кабелям

В зависимости от территории, на которой размещается видеодомофон, может возникнуть необходимость в прокладке кабелей внутри помещений и снаружи. В связи с этим к соединительным компонентам предъявляются определенные требования по характеристикам изоляции и токопроводящих жил.

В качестве последних преимущественно используется медная проволока, диаметр которой варьируется в зависимости от типа кабеля. В недорогой продукции ее заменяют на сталь. В этом случае проволоку дополнительно покрывают тонким слоем меди. Подобные жилы применяются:

— в коаксикальном кабеле, который используется для соединения компонентов аналоговой видеосистемы;
— в витой паре (кабель из нескольких скрученных проводников), предназначенной для соединения цифрового оборудования.

Ввиду того что видеодомофон устанавливается с целью повышения безопасности жилища (дом, квартира и так далее), применять изделия со стальными жилами не рекомендуется. Это объясняется особенностями монтажа элементов всей системы.

Чтобы подключить линии, применяются колодки с клеммами, предусматривающие фиксацию проводов с помощью винтов. Кабели со стальными жилами крепятся недостаточно хорошо в таких зажимах. Кроме того, наличие переменного контакта в подобных проводах может вызвать поломку видеодомофона. В случае если под воздействием внешних факторов стерлось медное покрытие, сталь покроется слоем коррозии. Особенно часто такие последствия возникают в точках подключения панели, устанавливаемой снаружи. Поэтому для соединения элементов видеосистемы следует использовать провода с медными жилами.

Если все компоненты видеодомофона располагаются внутри помещений, то никаких особых требований к качеству и характеристикам изоляции не предъявляют. Объясняется это тем, что проводка не подвергается воздействию влаги и другим разрушающим факторам. Для укладки на улице рекомендуется использовать кабели с изоляцией из полиэтилена. Материал сохраняет жилы в условиях повышенной влажности, при воздействии температурных перепадов и ультрафиолетового излучения. Провод с изоляцией из полиэтилена характеризуется помехозащищенностью.

Подключение видеодомофона к подъездному домофону

В том случае если на двери подъезда есть домофон, а вы установили свой на двери квартиры, то их можно объединить. У вас по крайней мере станет одной трубкой в квартире меньше. Чтобы подключить видеодомофон к подъездному, достаточно соединить вызывную панель первого из них с камерой второго. В домофонах есть блок сопряжения, который вы сможете использовать, чтобы произвести необходимое подсоединение. Данный блок занимает один из выходов, имеющихся в видеодомофоне.

При этом благодаря ему возможно подключить камеру, находящуюся в подъездном домофоне, – причем именно к этому блоку. Также можно подключить аудиоканал при желании. Однако помните, что блок сопряжения может быть как внешним, так и внутренним. И внутренний надежнее: он не только скрыт другими панелями и дает возможность при желании подключить еще несколько дополнительных панелей к видеодомофону, но и позволяет регулировать видеосигналы при подключении, а это является несомненным плюсом для мест с плохим освещением.

Установка на прибор координатно-матричного типа

Подключение трубки к аналоговому (координатно-матричному) прибору отличается от аналогичного действия с цифровым устройством. Аналоговая домофонная система работает по принципу телефонной станции – прием, анализ и соединение с нужным абонентом в ней осуществляет коммутатор. Подключение абонентов к системе чаще всего осуществляется параллельно.

Для соединения переговорного устройства с коммутатором предназначены 2 специальные шины. На первой шине контакты (D0-D9) отвечают за десятки в номерах квартир, на второй (Е0-Е9) – за единицы. Провод от клеммы со знаком плюс соедините с контактом, отвечающим за десяток в вашем номере (для квартиры №87 – 8), провод от отрицательной клеммы подключается к единичному контакту (в нашем примере 7).

В некоторых случаях при установке домофонной системы настройщики перепрограммируют панель, смещая номера на некоторую величину. Это действие производится, к примеру, при невозможности подключения сотых номеров. В такой ситуации своими руками вы трубку подсоединить не сможете, придется вызывать специалиста, который настраивал вашу систему. Коммутаторы обычно устанавливаются на каждом этаже в распределительных щитах и соединяются между собой в параллельную цепь.

Возможен и монтаж одного коммутаторного устройства на весь подъезд, но в такой ситуации потребуются дополнительные десятки метров кабеля для того, чтобы последовательно подключить квартиры на верхних этажах. Если при подключении хотя бы одного абонентского переговорного устройства к подъездной аналоговой системе нарушить полярность подсоединения проводов, это может отразиться на функционировании всех устройств системы, как и в случае с цифровой домофонной связью.

Разновидности

UTP (витая пара)

Многофункциональный кабель, который представляет собой одну или несколько пар изолированных жил, скрученных между собой, заключенных в пластиковую изоляцию. Недорогой и легкий вариант. Имеет разную степень защищенности экраном согласно маркировке:

UTP– неэкранированный;
FTP – с общим фольгированным экраном;
STP – витая пара с общей изоляцией;
S/FTP – с индивидуальным фольгированным экраном для каждой пары и общей оболочкой из меди;
U/FTP – наличие общей экранированной защиты;
U/STP – наличие экрана для каждой пары в отдельности.

Изоляция неэкранированной витой пары (UTP) изготавливается из поливинилхлорида (ПВХ). Используется внутри помещения на небольших расстояниях. Внутри вместе с жилами находится капроновая нить, которая нужна для придания механической прочности и жесткости проводу.

Витая пара FTP от UTP отличается наличием защитного экрана, более устойчивого к внешним помехам и механическим повреждениям. В монтаже чаще всего применяются 4-жильные и 8-жильные провода. Они легкие, гибкие, удобные в монтаже, предложены в огромном ассортименте на современном рынке.

RG (коаксиальный кабель)

Состоит из токопроводящей жилы и экрана, расположенных соосно и разделенных изоляционным полимером. Можно встретить защитный слой фольги. Конструкция исключает потери энергии на излучение и защищает кабель от электромагнитных наводок. Отличаются материалом исполнения, степенью экранирования, диаметром и жесткостью. Плохо гнется при монтаже.

Токопроводящая жила выполнена из меди или стали. Изолирована от негативных климатических условий полипропиленом или вспененным полиэтиленом. Затем покрыта слоем фольги или экранирующей оплеткой из меди или алюминия. Заключается в резиновую или пластиковую изоляцию. Такие провода классифицируются по волновому сопротивлению:

50 Ом – хорошо сбалансированный кабель, обладающий минимальными потерями сигнала и достаточной прочностью;
75 Ом – прочный и не дорогой, простой в монтаже кабель.

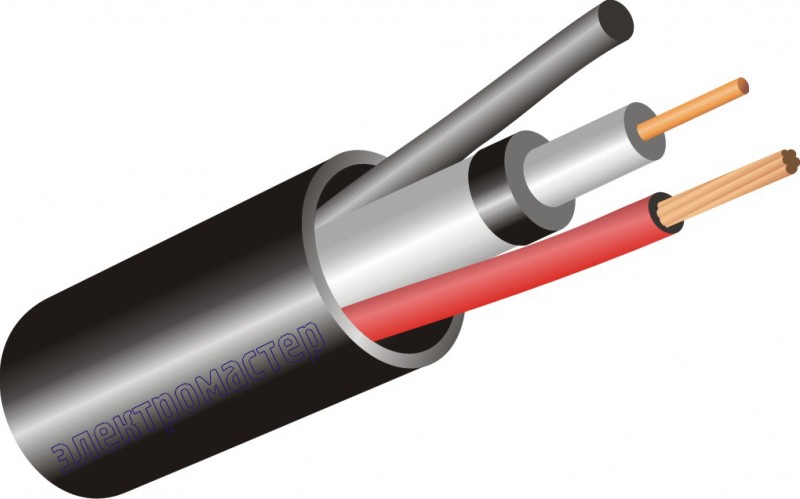

КВК (комбинированный видеокабель)

Представляет собой коаксиальный кабель, совмещенный с проводами питания. Иногда в дополнение имеются провода для подключения дополнительных устройств. Такой кабель удобно применять там, где питание видеонаблюдения и передача сигнала осуществляются из одной точки. Это значительно упрощает монтаж и экономит время. Цена на погонный метр будет выше, чем на обыкновенные провода

Важно верно рассчитать сечение. От типа изоляции зависят условия эксплуатации и диапазон температур, в которых мультикабель будет использоваться:

ПВХ изоляция обладает высокой пластичностью даже на морозе, устойчива к ультрафиолету и химическому воздействию;
резиновая изоляция эластична и устойчива к высоким температурам;
фторопластовая изоляция считается очень прочной и жесткой.

В некоторых видах таких проводов в комплекте идет несущий стальной трос, также защищенный изоляцией, что актуально при уличном монтаже. Область применения согласно маркировке:

КВК-В – для монтажа внутри помещений;
КВК-П – для наружного монтажа;
КВК-ПТ – для наружного монтажа, с несущим стальным тросом в комплекте;
ККСВГ и ККСПГ – провода с многопроволочным проводником для внутреннего и наружного монтажа соответственно;
ККСВ и ККСП – провода с одножильным проводником, используемые для аналоговых систем видеонаблюдения.

Комбинированный кабель станет отличным решением для монтажа видеодомофона в случае, если требуется много проводов, например: для передачи данных, для подачи напряжения, для управления приводом камеры или для переговорного устройства.

Индустрия электромонтажного оборудования предлагает огромное количество продукции российских и зарубежных производителей. Соотношение цена/качество не всегда «работает» – не стоит переплачивать за бренд, если с задачей может справиться продукция из другой ценовой категории. Выполнить поставленные задачи способны изделия менее известных фирм. Многое зависит от качества монтажа и условий эксплуатации.

О том, какие провода закладывать, особенности подключения домофона и его установка, смотрите далее.

Кабель для домофона 15.05.2017 06:35

Кабель для домофона

Общая схема подключения домофона
Для того чтобы обеспечить стабильный аудио или видео сигнал, нужно тщательно подойти к выбору кабеля для домофона.

Как правильно выбрать кабель для домофона?
Во-первых, нужно учитывать тип домофона – аудио или видео. Для подключение аудиодомофонов достаточно двухжильного кабеля, например, ТРП 2х0,4.
Для видеодомофонов потребуется кабель с 4-мя жилами, так как между вызывной панелью и самим домофоном нужно обеспечить питание (12 В), передачу видео, аудио-сигнала и заземление.

Схема подключения кабеля зависит от конкретной модели домофона. Общая схема подключения домофона представлена на рис. 1

Во-вторых, при выборе кабеля для домофона важно расстояние. Чем дальше до вызывной панели, тем больше сечение кабеля нужно брать, так как от этого зависит уровень сигнала (в тонких проводах он ниже)

Для расстояний до 15-20 метров отлично подойдут витые пары (UTP, FTP, STP), КСПВ, ШВЭВ, ШВЭП.
Если сигналу нужно преодолевать 30-40 метров – воспользуйтесь кабелем КВК.
Для подключения домофона на расстоянии до 50 метров необходимо использовать коаксиальный кабель марок RG-6, РК-75.
Если расстояние больше 50 м, то возможно использовать комбинацию коаксиального кабеля типа RG-6 и любого силового провода питания сечением 2х1,5
Кабель для видеодомофона – обзор марок
Конструкция utp 5e
UTP 5e
Витая пара UTP 5e – подходит в качестве кабеля для домофона на небольшие расстояния 10-15 метров. Для подключения используют Utp 2 пары кат. 5e или Utp 4 пары кат. 5e. К недостатком витой пары относится невысокая помехоустойчивость при близком расположении источников помех: другие кабели рядом с витой, источники питания и т.д. В таких случаях лучше использовать более надежные экранированные витые пары типа FTP или STP. Экранированные витые пары способны передавать сигнал до 50 м.

Конструкция КСПВ
КСПВ
Кабель КСПВ использовать для подключения и аудио- (нужен КСПВ 2х0,5) и видеодомофонов (КСПВ 4х0,5) на небольшие расстояния. Рекомендован для домофонов VIZIT. Также кабель КСПВ широко применятся для подключения домофонов в многоквартирных домах. КСПВ подходит как для прокладки по стоякам многоэтажек, так и для подключения трубок непосредственно в квартирах. Недостатки КСПВЖ некоторые монтажники отмечают жесткость провода и неудобство монтажа.
Близкие аналоги КСПВ – гибкий провод КСПВГ и монтажный МКГС.

Конструкция ШВЭВ
ШВЭВ
Кабели ШВЭВ и ШВЭП специально разработаны для использования в системах видеодомофонов. Об этом свидетельствует жила для передачи видеосигнала, которая имеет экранирующую оплетку. Такая система способствует увеличению расстояния, на которое надежно передается видеокартинка с камеры домофона. Остальные жилы используются для передачи аудио и подвода питания.
Отличие между ШВЭВ и ШВЭП – материал оболочки. В первом случае это ПВХ пластикат, который пригоден к эксплуатации только внутри помещений или в кабельных сооружениях, защищающих его от воздействия прямых солнечных лучей. А второй вариант исполнения имеет оболочку из светостабилизированного полиэтилена, который специально рассчитан на прокладку по открытому воздуху, не боится воздействия солнечной радиации и атмосферных осадков.

КВК-2П
КВК-2П
Кабель КВК-2П (для уличной прокладки) и КВК-2В (для внутренней прокладки) является представителем семейства комбинированных проводников. В единой оболочке заключены радиочастотный кабель, предназначенный для передачи видео в системах наблюдения, и кабели питания. Такая система позволяет добиться гарантированно стабильной передачи видеосигнала на расстояние до 40 м.

RG-6 является коаксиальным кабелем и чаще всего используется в системах видеонаблюдения. В качестве кабеля для домофона RG-6 стоит использовать, если требуется качественное видеоизображение на большом расстоянии. Аналогом этого кабеля является РК-75
ТРП
ТРП
Проводом ТРП 2х0,4 можно прокладывать линии от аудиодомофонов. В этом случае потери сигнала не имеют существенного значения. Для передачи аудиосигнала достаточно двух параллельно уложенных медных жил в полиэтиленовой изоляции. Согласно маркировки мы имеем токопроводящие жилы сечением 0,4 мм. Такой провод обладает достаточной гибкостью и маленькими габаритами, что делает его удобным для монтажа.

Инструкция по самостоятельному подключению

Инструкция по самостоятельному подключению видеодомофона в многоквартирном доме:

Выполнение любого из пунктов данной инструкции обычно не представляет сложности. При работе с магистральными линиями необходимо соблюдать правило техники безопасности и не допускать повреждений другого оборудования и каналов связи. Если же самостоятельная установка кажется сложной, стоит обратиться в обслуживающую домофон организацию.

Моделей видеодомофонов существует несколько, однако принцип работы у многих из них схожий. Когда вы приобретаете видеодомофон, то почти всегда имеете возможность за дополнительную плату заказать также его подключение. При этом никто не в силах запретить вам произвести подключение такого домофона самостоятельно. Если вы решились на такое, то наберитесь терпения, ведь только правильно подключенный домофон будет служить долго и работать корректно.

Кабель UTP

Представляет собой одну или несколько пар изолированных друг от друга проводников. Всего встречается 7 категорий кабеля. Для подключения домофона подойдет CAT5 «витая пара».

Такое название изделие получило, благодаря структуре расположенных в нем жил. Кабель представляет собой 4 скрученные пары медных жил с оплеткой разного цвета.

Активно используется для передачи видео сигналов и телефонии. Также используется в локально вычислительных сетях технологии Fast Ethernet. Характерен полиэтиленовой прочной изоляцией, позволяющей использовать его на улице. Продается бухтами по 305 метров каждая.

В условиях близкого расположения токоведущих проводов рекомендуется использовать экранированный кабель UTP. Экран по всей длине соединен дренажным проводом, который обеспечивает его цельность при делении на секции и слишком большим изгибе кабеля.

Одним из недостатков многих моделей экранированных кабелей является слишком тонкая оплетка жил, которая затрудняет процесс монтажа и наладки.

Внешняя оплетка кабеля такого типа представлена множеством цветов. Наиболее распространенным из них является серый. Одна из самых известных моделей кабеля UTP Mollex имеет ярко желтый цвет. В его оплетку добавлены специальные токсичные вещества, отпугивающие вредных грызунов и насекомых.

Специалисты рекомендуют кабель такого типа для внутренней прокладки, когда расстояние от домофона до вызывной панели составляет не более 50 метров. На расстоянии свыше этого параметра в случае передачи видеоизображения можно наблюдать затухание сигнала.

Краткие технические характеристики:

Рабочая температура от +60 до -55 градусов по Цельсию.
Диаметр жилы: 0.51054 мм.
Максимальное рабочее напряжение: 125 V (в случае с PoE 57 V).

Из каких материалов изготавливаются кабели?

Токопроводящие жилы могут быть медными или стальными. Встречаются в продаже провода из сплавов и стальные провода, покрытые медью. Все они будут отличаться своими характеристиками. Приобретать кабели следует у проверенных поставщиков.

Проводники, выполненные из меди, обладают меньшим удельным сопротивлением на погонный метр, более устойчивы к волновым помехам. Медные жилы прочные и гибкие, что облегчает монтаж. Меньше подвержены коррозии и окислению.

Стальные жилы применяются в недорогой продукции, такие кабели использовать не рекомендуется. Они обладают большим сопротивлением и весом. Сталь – проводник менее эффективный, чем медь. Проходя по нему, сигнал теряет в мощности. С таким материалом не очень удобно работать из-за большей жесткости провода.

Изолирующий материал оболочки играет важную роль. От её материала зависит долговечность работы системы. Если линия прокладывается снаружи помещения, предпочтительны материалы, стойкие к перепадам температур и воздействию ультрафиолетовых лучей.

Существуют экранированные кабели. Экранирование защищает сигнал от электромагнитных полей, создаваемых токонесущими силовыми линиями. Обычно экран изготовлен в виде сетки из медной или стальной проволоки. В качестве защитного слоя применяется фольгированная лента. Такую электролинию можно заземлить.

Провода следует выбирать под конкретные задачи:

передача видеосигнала на абонентское устройство и дополнительные мониторы;
подача электрического питания на электромеханический замок и камеры наблюдения.

Кабель КВК-В(П)-2

Для подключения проводного видеодомофона на больших расстояниях рекомендуется использовать кабель комбинированного типа. Он состоит из 3 разных по цвету тонких жил, одна из которых оплетена медной проволокой.

Если рассматривать такой кабель для уличного видеодомофона, то использовать необходимо экранированную модель.

Таковым является комбинированный кабель КВК-В(П)-2 2х0.5 и 2х0.75 (для больших расстояний свыше 50 метров). Основное предназначение изделия заключается в передаче телевизионных сигналов с одновременной передачей сигналов управления и (или) питания.

В качестве центрального проводника выступает медная проволока. Оплетка кабеля выполнена из специализированного полиэтиленового соединения. Изделие экранировано сплетением тонких медных проволок для обеспечения эффективной сохранности передающегося сигнала.

Сверху покрыт защитной оболочкой из светостабилизированного полиэтилена черного цвета. Служит преимущественно для наружной прокладки.

Кроме подключения видеодомофонов, кабель полностью пригоден для подключения иных видов систем контроля и видеонаблюдения. Его очень часто используют для видеокамер. Допустимое напряжение на кабель считается 220 вольт.

Может работать как с чёрно-белым, так и с цветным изображением. Технически допустимое расстояние может достигать 450 метров.

При выборе такого типа кабеля следует обязательно учесть меры предосторожности и нюансы, описанные в документации видеодомофона и желаемого кабеля. Крайне не рекомендуется превышать уровень затухания в 5 дБ при записи видео

Нежелательно применять кабели, оснащенные сталемедными внутренними проводниками. Они рассчитаны для работы с сигналами, частота которых колеблется от 10 до 40 МГц. Материал кабеля достаточно устойчив к внешним повреждениям и имеет длительный срок полезной эксплуатации.

На рынке можно найти подобное изделие, предназначенное для работы в помещении. Его оплетка выполнена из поливинилхлорида обычного белого цвета. Такое решение было приятно в соответствии с требованиями презентабельного и эстетического вида такой продукции.

Заключение

Вопрос о том, каким кабелем подключить видеодомофон, должен быть четко согласован с документацией проекта, самого домофона и планируемого кабеля.

Все зависит от конкретных требований к проекту, температуры воздуха, удаленности различных элементов оборудования и способу прокладки кабеля. Если объектом является загородный дом и видеодомофон будет установлен на значительном расстоянии от переговорного устройства, лучшим решением в этой ситуации — это использовать комбинированный тип кабеля.

Сюда же можно отнести всевозможные промышленные объекты, офисы производственных и торговых организаций.

Если планируется установить видеодомофон в жилой многоэтажной постройке, то лучшим решением в плане экономии материалов, будет проводка кабеля «витая пара». Она показывает отличные результаты в условиях города и обеспечивает пользователям надежное функционирование приобретенных подъездных видеодомофонов.

Тем более, что такие кабеля не требует широких познаний в прокладке, монтаже и установлении штекеров. Все что может понадобиться – это кусачки, плоскогубцы, ударно-пружинный механизм и специализированные обжимные клещи.

Коаксиальный кабель редко используется для установки видеодомофонов. По большому счету, его применение вытиснили более современные виды кабелей. Коаксиал зачастую используют для организации систем видеонаблюдения, куда входят несколько наружных и внутренних камер.

Однако проекты многих промышленных сооружений все же подразумевают использование тонкого коаксиального кабеля для подключения домофонов на разные производственные участки.
