Разновидности и размеры кабель-каналов для электропроводки

Типы кабельных каналов

Для начала нужно определиться с выбором типа кабельного канала. О том, какие бывают виды кабель-каналов, мы рассказывали подробно в отдельной статье, сейчас вкратце еще раз повторим. Их различают по 4-м критериям:

По способу монтажа и расположения в пространстве.
По материалу, из которого он изготовлен.
По конструкции.
По внешнему виду.

Чтобы выбрать кабельный канал для электропроводки, нужно учесть все различия, давайте рассмотрим, какими они бывают.

По способу монтажа различают:

Настенные. В разрезе имеют прямоугольную или квадратную форму в зависимости от габаритов и числа прокладываемых проводов. Здесь выделяют отдельный вариант — мини кабель-каналы, они нужны для прокладки одиночных или просто тонких проводов и кабелей, как, например, телевизионный и интернет-кабель.
Напольные. Имеют полукруглую форму. Такая форма кабельного короба нужна, потому что он располагается на полу, чтобы об него не споткнуться.
Угловые-потолочные. В разрезе напоминают прямоугольный треугольник, в зависимости от модели и производителя могут быть и другой формы. Это ваш выбор, если вы делаете разводку проводки под потолком. Их устанавливают на стыке потолка и стены.
Плинтуса с кабельным каналом. Бывают совершенно разных форм и дизайнов. Устанавливаются вместо обычного плинтуса, на стыке стены и пола. Отлично подходят для скрытой прокладки кабелей телевидения и интернета, а также электричества. Для выбора плинтуса для прокладки кабельной продукции нужно определиться с числом и размерами пазов под провода, иначе они могут просто не влезть и придется выходить из ситуации иначе, а это может ухудшить внешний вид комнаты.

По материалу, из которого он изготовлен, разделяют на множество типов:

ПВХ.
Металлические (оцинкованная сталь или алюминий). Подходят для использования на улице, в помещениях с повышенной пожароопасностью и сложными условиями окружающей среды.
Безгалогенные (не содержат брома, фтора, йода, хлора, астата), рекомендуются к применению в закрытых непроветриваемых помещениях.

По конструкции различают следующие кабельные каналы:

Гладкие. Сплошной гладкий корпус.
Перфорированные. Легче и дешевле обычных.
Гибкие. Могут быть гофрированными или состоять из звеньев, подобно цепи. Их выбирают для установки и прокладки кабельной линии на геометрически сложных участках, например, вдоль полукруглого выступа на стене или колонне.
Прозрачные. Скорее не конструктивное, а дизайнерское решение. Подходят для осуществления подсветки потолка светодиодной лентой. Могут быть и настенными, и потолочными и в виде плинтуса.

По внешнему виду кабельные каналы различаются по цвету, могут быть выполнены с текстурой дерева и т.д. Фактически, среди всего этого разнообразия для дома и офиса чаще всего выбирают простые гладкие кабель-каналы из ПВХ белого цвета для наружного монтажа проводки.

На рынке есть много производителей, их продукция отличается как качеством, так и внешним видом и конструкцией, но суть остается одинаковой. Популярными являются производители Легранд и ИЕК.

Размеры

Кабель-каналы поставляются на рынок в упаковках содержащих отрезки по 2 м длиной. Ниже приведена таблица стандартных размеров и общая длина изделий в упаковке.

Таблица 1.

Размер канала в мм	Количество отрезков в упаковке, шт.	Общая длина комплекта в м
12×12	100	200
15×10	100	200
16×16	70	140
25×16	42	84
25×25	30	60
30×10	50	100
40×16	24	48
40×25	16	32
40×40	12	24
60×40	20	40
60×60	12	24
80×40	15	30
80×60	12	24
100×40	12	24
100×60	9	18

Заметим, что отдельные производители могут выпускать кабель-канальную продукцию других размеров и поставлять в упаковках, вместимость которых отличается от той, что указана в таблице. Поэтому информацию из этой таблицы используйте в ознакомительных целях, а при покупке товара уточняйте данные у продавца.

На рисунке 9 показаны изделия с разным сечением коробов.

Рис. 9. Размеры кабель-каналов

Выбор размеров осуществляйте исходя из суммарного сечения проводов с небольшим запасом. Например, если вам необходимо проложить 4 кабеля с диаметром по 5 мм каждый, то их суммарная площадь составит: 5 мм × 3,14 × 4 = 62,8 мм2. Сечения кабель-канала, размером 12×12 мм = 144 мм2, вполне достаточно для монтажа такой проводки.

Виды и их характеристики

На рынке строительных товаров представлены кабель-каналы различной конструкции.

Ведущие производители производят такую продукцию:

напольные;
перфорированные;
гибкие;
магистральные;
прозрачные;
лестничные;
мини-кабели;
парапетные;
плинтусные;
угловые;
проволочные;

Продукцию изготавливают из алюминия, стали, а также пластика:

Сегодня наибольшей популярностью пользуются пластиковые кабель-каналы, так как они обладают превосходными характеристиками. Данные модели часто устанавливают на улице.
Алюминиевые модели характеризуются отличными противопожарными показателями. Поэтому их применяют на предприятиях и заводах:
- гибкость;
- влагоустойчивость;
- прочность;
- мягкость;
Стальные изделия могут похвастаться различными цветовыми решениями. Качественная оцинкованная сталь имеет специальное покрытие, которое предотвращает образование коррозии. Стальная продукция имеет большой срок службы. Перфорированное основание упрощает установку.

Наибольшей популярностью пользуются такие пластиковые каналы:

Напольные. Специальная конструкция позволяет устанавливать каналы в труднодоступных местах. Овальная форма надёжно защищает кабели от механических повреждений. Также модели имеют прекрасный внешний вид.
Плинтусные. Данные модели применяют в квартирах и частных домах. Весомым преимуществом является специальная форма каналов, которая отлично вписывается в любой интерьер.
Парапетные. Как правило, такие каналы устанавливают в офисах и предприятиях. Чаще всего их применяют для защиты проводов от кондиционеров и других устройств. Конструкция каналов имеет строгие формы и правильную геометрию.

По цвету исполнения пластиковые каналы бывают:

светлые;
белые;
цветные;
под тёмное и светлое дерево;

Сегодня наибольшей популярностью пользуются лотки под дерево. В офисах, как правило, применяют ПВХ каналы.

Современные сферы применения специализированных каналов весьма разнообразны. Это обуславливается широким ассортиментом аксессуаров для его монтажа:

заглушки;
соединительные углы;
т-образные углы;
л-образные углы;
внешние и внутренние;

Сегодня изготовлением и продажей специализированных коробов занимается большое количество компаний. Самыми известными из них являются:

DKC;
ОМиС;
АСКО;
Теко;
ИЭК;
Moll;
Legrand;
Replast;
ЭЛЕКОР;

двойной замок

Основные преимущества современных кабель-каналов заключаются в двойном замке, который сочетает гибкость и эластичность, а также прочность соединения. Сам материал представляет собой пластик, который является самозатухающим. Он позволяет проводить монтаж кабелей до 1 тыс. вольт.

Также, на рынке присутствуют мини-кабели, которые отличаются своей формой. Данные приспособления имеют закруглённые углы и особый механизм крепления крышки, которая создаёт иллюзию монолитной конструкции и закрывает все швы, что особо ценно для офисных эстетов. Кроме того, приспособление гибкое и прочное.

Современные модели не требуют послемонтажной очистки. Так как после установки крышка кабеля полностью закрывает само основание.

Качественные кабели обладают такими преимуществами:

Сертификат Ростеста.
Повышенный уровень пылевлагозащиты.
Может устанавливаться как внутри, так и снаружи помещения.

Основным параметром при выборе специализированных коробов является сечение проводника. При интернет-кабеле наиболее удачным подойдёт мини-модель размером 10 на 15 миллиметров, которая отлично вписывается в эргономику квартиры.

Такая модель имеет такие преимущества:

Закруглённая форма.
Эстетичный вид.
Изготовлен из экологически чистых материалов.

Типы кабельных лотков

Схема размещения кабельных лотков

Наибольшее распространение получили следующие типы кабельных лотков.

Лестничные лотки

Внешне такие кабельные лотки действительно напоминают лестницу. Кабельные лотки лестничного типа применяются как для горизонтальной, так и вертикальной укладки кабельных и проводных линий (поэтому их часто называют кабельростами).

Кабельросты могут быть сборными или сварными. В первом случае поперечные перемычки крепятся к продольным направляющим на механических замках, а во втором привариваются с помощью точечной сварки.

Перфорированные лотки

Перфорированные кабельные лотки представляют собой желоб с «П»-образным сечением. Перфорация предназначена для создания условий самовентиляции кабелей и проводов, уложенных в сечение такого лотка. Перфорированные металлические лотки изготавливаются методом штампования или прокатываются на специальных профилегибочных станах.

Проволочные лотки

Один из наиболее популярных методов организации кабельных и проводных магистралей – проволочные кабельные лотки. При малой массе они обладают высокой несущей способностью и монтажной гибкостью, не препятствуют самовентиляции магистрали. При монтаже отсутствует необходимость в фасонных изделиях, специальном инструменте и приспособлениях.

Кабельные короба

Кабельные короба отличаются от лотков наличием верхней крышки, которая закрывает сечение электротехнического короба, предохраняя расположенные внутри него кабели и провода от воздействия атмосферных осадков, механических повреждений и пыли. Крышка кабельного лотка легко снимается, что позволяет быстро проинспектировать кабельную магистраль в случае необходимости.

Некоторые конструкции кабельных коробов предусматривают возможность установки продольных перемычек, чтобы можно было кабели и провода различного назначении разделить по группам внутри одного электротехнического короба.

Как выбрать размер кабель-канала

Некоторые «специалисты» советуют выбирать размер по принципу «лишь бы влезло». То есть размер канала должен быть таким, чтобы при наполнении его группой кабелей выполнялось основное требование — чтобы закрылась его крышка. Это в корне неверно.

Кабеля под действием электрического тока греются. Независимо от тока и сечения кабеля — выделение тепла происходит всегда, это описано законом Джоуля-Ленца, о котором, кстати, на сайте есть целая статья. Значит, кабеля должны остывать, а до этого они должны отдавать тепло окружающей среде. Если кабеля будут полностью заполнять пространство кабель-канала, то они будут отдавать тепло друг другу, тем самым ещё больше нагреваясь.

В ПУЭ написано, что при прокладке кабелей в трубе не рекомендуется её заполнять более чем на 40%. Мы считаем, что-то же правило разумно применять при выборе кабель-канала для проводки. Но делать коэффициент заполнения можно чуть большим – процентов до 50-60%, иначе вы просто не сможете сделать поворот при монтаже кабеля, либо короб на нем не закроется.

То есть кабель канал нужно выбирать под сечение провода и их количество. Поэтому если вы собрались в одном коробе прокладывать два кабеля (например 3х2,5 для розетки и 3х1,5 для освещения), исходя из размеров кабелей, габариты кабель канала должны быть от 25х16. По такой логике считать и для большего количества кабелей разных сечений.

Таблица заполнения кабель-канала, которая поможет подобрать подходящий размер по сечению кабеля (для увеличения нажмите на картинку):

Напоследок рекомендуем просмотреть полезное видео по теме:

Подведя итог хотелось бы отметить. Чтобы правильно выбрать кабель-канал для электропроводки, в первую очередь нужно определиться с его типом по способу монтажа и расположению в пространстве, далее — с требуемым размером, а только потом с внешним видом и цветом. Не забывайте о необходимых размерах короба под кабель, иначе провода будут греться, а в случае ремонта проводки вам будет сложно найти нужный кабель, если их слишком много в малом объеме канала.

Наверняка вы не знаете:

Как выбрать кабель для электропроводки
Как крепить кабель-канал к стене
Ошибки при монтаже проводки

Материалы для изготовления канала

Кабель-каналы изготавливаются из пластика и металла: алюминия или стали.

Металл

Стальные кабель-каналы (лотки) изготавливаются из оцинкованной или холоднокатаной стали и предназначены для чистовой (эстетичной) прокладки проводов и кабельных трасс как внутри, так и снаружи помещений и устройства электроустановочных и телекоммуникационных изделий в виде розеток, переключателей, клеммных устройств и т. д. Лотки окрашиваются в цвета палитры RAL для придания кабельной трассе эстетической привлекательности и создания дополнительного антикоррозионного барьера.

Металлический кабель-канал — это:

цельный прокатанный профиль или с перфорацией, снижающей общий вес системы (дополнительным бонусом такой системы является возможность крепить в перфорации дополнительные маркирующие и крепёжные элементы) с внутренним «замком» для фиксации крышки и монтажными отверстиями (для крепления к различным поверхностям и конструкциям) и крепежными элементами (для фиксации разделительных перегородок) на основании. Поставляются с крышкой и без неё.
Профиль, образованный сваренной стальной проволокой. При минимальном весе позволяет развести потоки кабелей, проводов и жгутов по элементам конструкции помещения (здания).

В большинстве случаев для защиты металлических лотков от коррозии при их производстве используется оцинкованная сталь. Цинк защищает сталь, но он изнашивается на протяжении всего срока службы, и степень износа зависит от воздействия внешних условий. Цинковое покрытие обеспечивает не только барьерную, но и электрохимическую защиту от . Этот эффект проявляется и на локальных участках, где покрытия уже нет (царапины, сколы, отверстия).

Обработки стали по методу Сендзимира

Является одним из методов горячего цинкования. Лист прокатной стали промывается реагентами и просушивается в печи, в которой он разогревается до температуры около 650ºС. После этого сразу погружается в ванну
расплавленного цинка с температурой 650° С. У выхода из ванны стоят так называемые «газовые ножи». В них под большим давлением подаётся воздух, который сдувает лишний цинк с листа. Таким образом, по
всей поверхности образуется равномерный слой цинка толщиной от 19 до 23 мкм.

Горячее цинкование погружением

Продукт изготавливается из холоднокатаной стали 08ПС ГОСТ 16523-89. Затем лотки, крышки и аксессуары после механической обработки погружают в расплав цинка (~460С), и в результате на поверхности изделий образуется ферро-цинковый сплав, состоящий из четырёх слоев с различным удельным соотношением железа и цинка. Толщина покрытия варьируется от 70 до 90 мкм (350—400 г/м² на каждой стороне). ГОСТ 9.307-89 на горячее цинкование, стандарт СЕI 7.6.

Пластик

Ввиду ряда причин, в том числе в силу необходимости минимизации стоимости погонного метра и удобства монтажа, наибольшее распространение получили пластиковые короба, в том числе из поливинилхлорида (ПВХ).

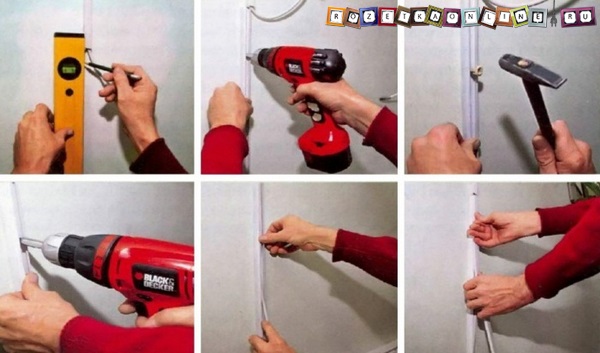

Способы прокладки

Обычно, кабель-канал крепят к стене на саморезы. Однако, некоторые умельцы делают это на трёхстороннюю клейкую ленту либо жидкие гвозди. Желательно осуществлять монтаж старым и проверенным способом.

Определить длину куска можно 2 способами:

С помощью рулетки.
Прикладывать короб к стене там, где это возможно, и отмечать карандашом.

Отдельная тема — это выполнение стыков.

Здесь важно аккуратно обрезать кабель-канал с помощью:

канцелярского ножа;
ножовки;
усиленных ножниц;

Современные кабельные каналы устойчивы к выцветанию. Они не стареют и не желтеют со временем. Также, они обладают стойкостью к распространению горения, поскольку изготовлены из самозатухающего АБС пластика.

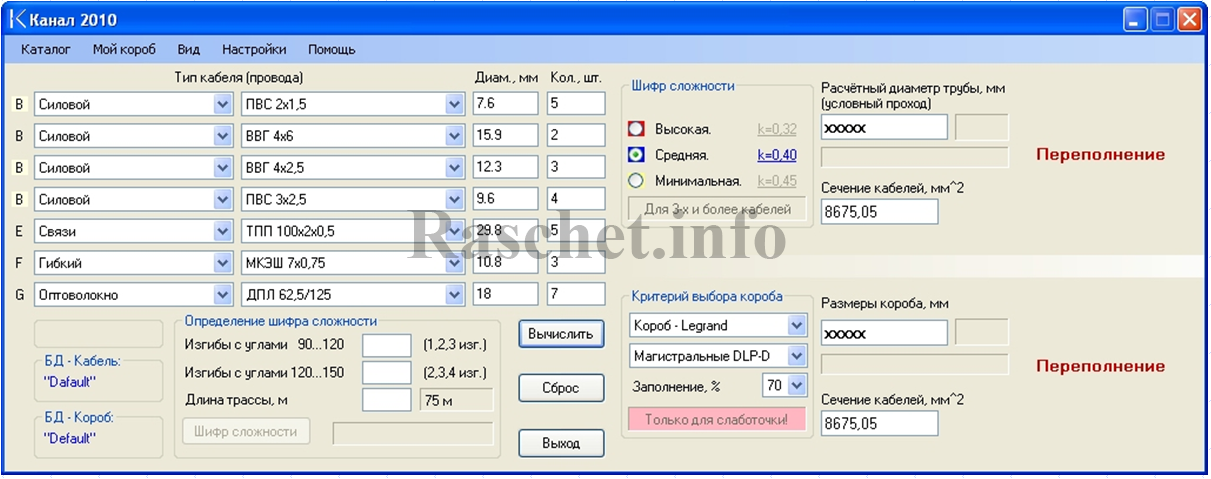

Презентация программы «Канал 2010»

Для выполнения вычислений необходимо заполнить поля «Тип кабеля (провода)», «Диам., мм» и «Кол., шт.». В левой колонке находится семь полей в каждом из которых можно выбрать семь групп кабелей (по умолчанию: «Радиочастотный», «Силовой», «ЛВС», «Управления», «Связи», «Гибкий», «Оптоволокно»).

Причем если вы собираетесь произвести расчёт для нескольких кабелей одной группы, то вы можете выбрать нужное количество одинаковых полей (максимум семь) (например: «Гибкий»).

Чтобы для всех 7-и полей выбрать одну группу кабелей кликните по букве («A», «B», «C», «D», «E», «F», «G») соответствующей группы двойным кликом, при этом напротив остальных групп будет такая же буква, но с подсвеченным фоном (подсвечиваются буквы с не «родной» группой).

В следующей колонке выбираются типы кабелей. В выбранной группе кабелей из списка (например: ШВВП 2х0,5 и т.д.) выберите нужный вам тип кабеля и в правом соседнем окошке в колонке «Диам., мм» (например: ШВВП 2х0,5) появится числовое значение диаметра выбранного кабеля в миллиметрах например: 4,9.

В колонке «Кол., шт.» укажите количество кабелей например: 4.

В свёрнутой форме чтобы вести расчёт трубы необходимо нажать на вкладку «Труба», для короба (лотка) — «Короб», для расчёта потребности лотков/труб — «XXX».

На примере, рассмотрим выбор короба в программе «Канал 2010», исходя из количества прокладываемых кабелей.

1. Переходим на вкладку «Короб» и с выпадающего списка выбираем производителя и тип короба (лотка), например: магистральный DLP-D.

2. Выбираем процент заполнения короба (лотка).

3. Производим вычисления с выбранным типом и процентом заполнения короба. Результат – магистральный кабель-канал 60х40 (Legrand), код 636309.

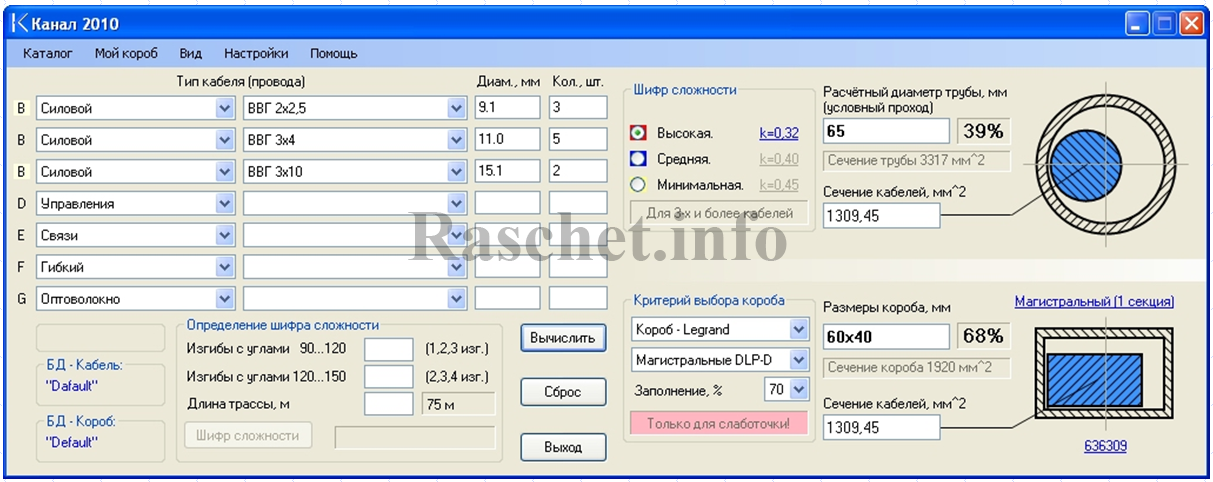

4. Результат расчета в развернутом виде.

5. Если суммарное сечение кабелей требует короб (лоток) с габаритами больше, чем у самого большого в выбранном типе, то программа выдает сообщение «Переполнение» и выводится только общее сечение кабелей.

Для начала ввода новых значений можно воспользоваться кнопкой «Сброс», при этом очистятся все окошки с введенными данными и результатами предыдущего расчёта, сбросятся все типы кабелей (проводов) и критерий выбора короба (лотка).

На этом презентацию программы «Канал 2010», я заканчиваю.

Всю необходимую информацию по использованию программы, а также скачать последнюю версию программы, вы сможете скачать на сайте разработчика программы.

Самые популярные типы кабель-каналов

Ниже я коротко расскажу о самых распространенных типах кабель-каналов, которые применяются в повседневной жизни:

Стандартные кабель-каналы

Это чаще всего используемые в быту кабельные коробка, выполненные из ПВХ пластика. Обычно они имеют квадратный или прямоугольный профиль. Цвет чаще белый, но есть модели других цветов и оттенков и даже выполненные с различными узорами и рисунками, например «под дерево».

Это самый недорогой и наиболее распространенный вариант, наверняка вы не раз его встречали раньше.

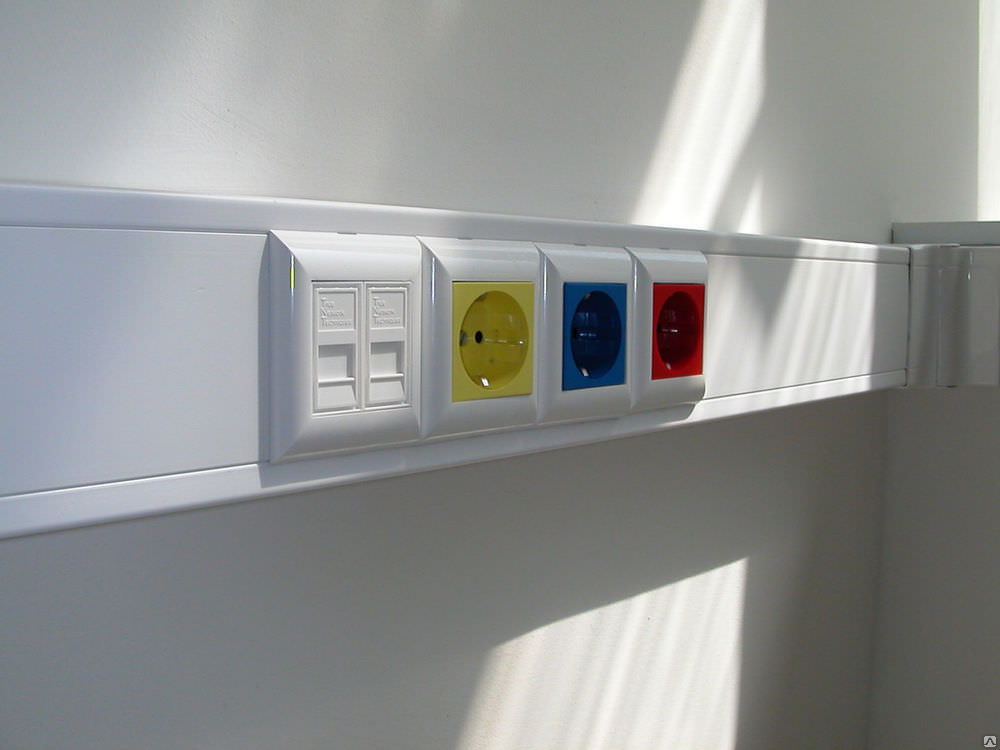

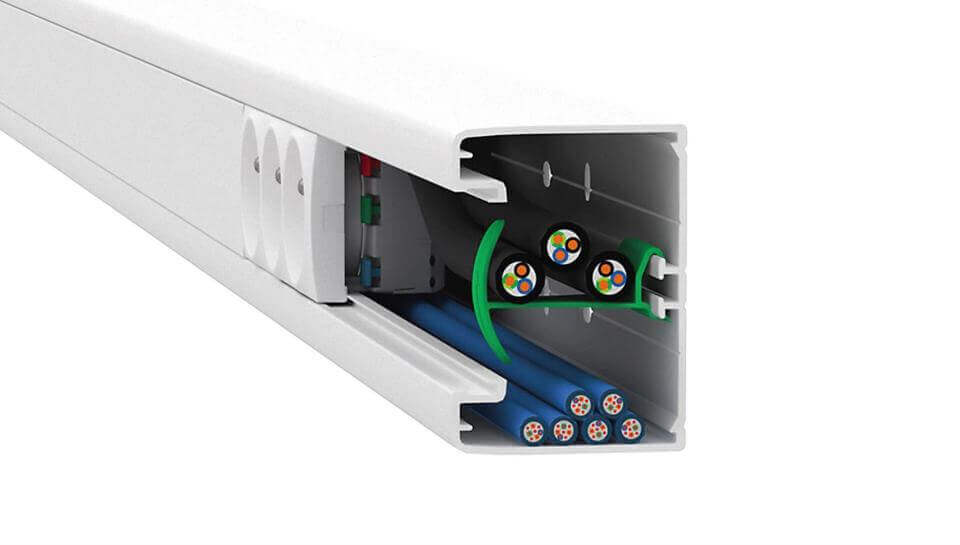

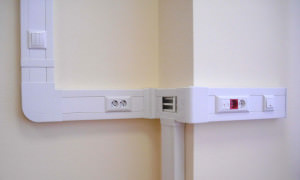

Парапетные короба

Это уже не просто кабель-каналы – это целая кабеленесущая система. Она включает в себя как сами кабель-каналы, так и различные соединительные детали, торцевые заглушки и даже электроустановочные изделия – розетки, выключатели, переключатели и т.д., монтируемые в них.

Как вы понимаете такая система кабель-каналов позволяет полностью смонтировать безопасную электропроводку в помещении. Она используется в офисах, административных помещениях, магазинах и на производстве.

В предыдущих статьях я уже рассматривал такой тип кабель-каналов и рассказывал о том, как в них устанавливаются розетки и выключатели, на примере парапетных коробов DKC.

Напольные кабель-каналы

Отдельная разновидность кабель-каналов – напольные. Их главная задача, защитить кабели и провода, прокладываемые по полу. Именно поэтому, они должны быть максимально крепкими и надежными, т.к. по ним могут ходить люди, а в некоторых случаях и ездить автотранспорт. Препятствий для перемещения они так же создавать не должны. Пример такого кабель-канала вы можете видеть на изображении ниже:

Плинтусы кабель-каналы

Практически все современные пластиковые плинтусы, также являются кабель-каналами. Они есть практически в каждой квартире и позволяют прокладывать проводку вдоль стен. Порой это очень сильно выручает, например, если вы забыли прокинуть витую пару для подключения роутера или коаксиальный тв-кабель до телевизора.

Угловые кабель-каналы

Модели угловых кабель-каналов позволяют выполнять электропроводку, не только вдоль пола, как плинтусовые, но и подниматься вертикально по углам или вдоль потолков.Теперь, я думаю, вы понимаете, что такое кабель-каналы и даже знаете самые распространенные модели из них, но далеко не все из существующих. Еще есть стальные вандалоустойчивые, гибкие, прозрачные, светотехнические и множество других, более узкоспециализированных.

Знайте, кабель-канал – это альтернатива правильной, скрытой электропроводке. Его использование значительно облегчит и удешевит монтаж, но не сделает электропроводку настолько же безопасной или эстетичной, как встраиваемая.

Чаще всего кабель-каналы делают, с целью существенно сэкономить на общих трудозатратах, снизить стоимость инсталляции и сократить время монтажа.Справедливости ради, стоит сказать, что порой, это единственный способ организовать безопасную и достаточно надежную электропроводку в помещении. Поэтому лучше знать что такое кабель канал и зачем он нужен. Эта инормация вам наверняка в будущем пригодится.

Рассчитать необходимое сечение

Для подсчета необходимого типоразмера канала вам нужно знать общее количество и сечение проводов вместе с изоляцией. Зная это, найдите необходимый кабель-канал «Элекор» в таблице:

Внутреннее полезное сечение кабель каналов

Сопутствующая фурнитура (углы, соединители и т.д.) элекор имеет такую же пропускную способность, как и кабель канал.

При проектировании считается целесообразным заполнять кабель-канал не более 40-45% с целью возможной дальнейшей модификации, подключения дополнительных источников питания и необходимости прокладки иных коммутационных линий.

Чтобы не подсчитывать самостоятельно сколько ниток кабеля вы можете пустить по тому или иному каналу, воспользуйтесь таблицей ниже:

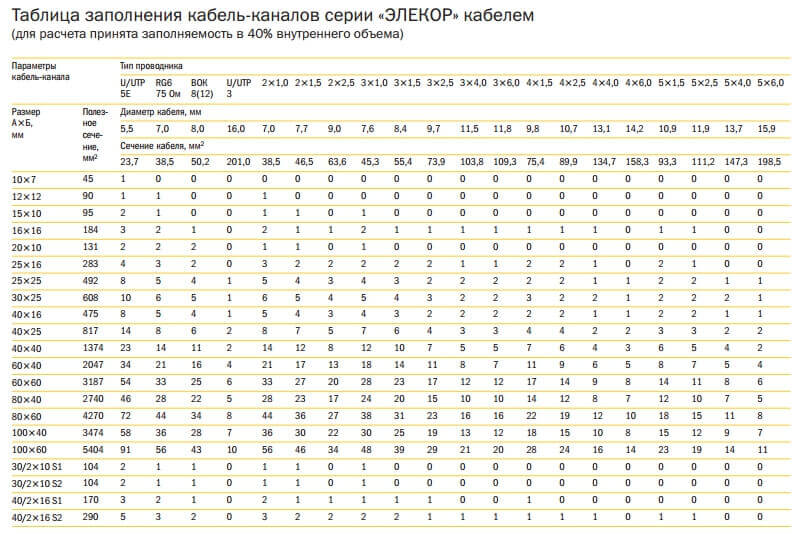

Таблица как заполнить кабель каналы

Назначение

Монтажные короба применяются при создании локальных электросетей и для прокладки кабельных трасс. Конструкция магистральных кабель-каналов обеспечивает профессиональную прокладку проводов различного назначения:

электрической проводки для снабжения питанием электрооборудования;
телефонных кабелей;
оптоволоконных и других проводок, используемых в коммуникациях информационных сетей;
линий видеонаблюдения, сигнализации и пожарной безопасности.

Благодаря такой универсальности электромонтажных коробов, они всё чаще применяются не только в зданиях новой постройки, но широко используются в тех случаях, когда необходимо заменить устаревшую электропроводку, проложенную в штукатурке. Это удобные конструкции для обустройства новых коммуникационных сетей. Пример использования изделий см. на рис. 1.

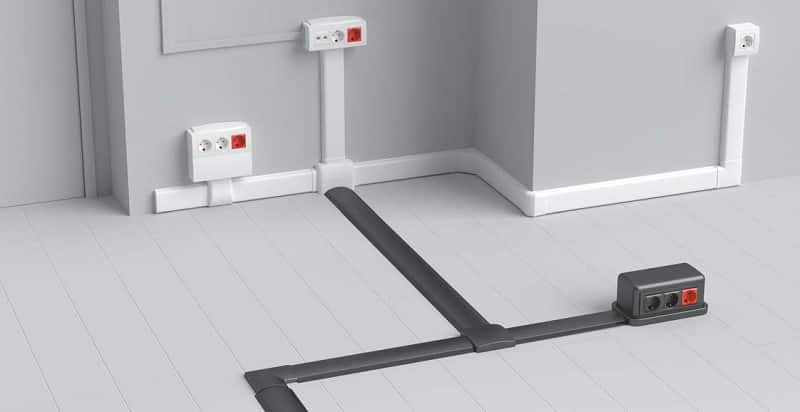

Рис. 1. Пример использования напольных и плинтусных кабель-каналов

Благодаря свободному доступу к проводке кабельных лотков, её в любое время можно визуально оценить на предмет повреждения. При необходимости, повреждённый кабель легко меняется или просто добавляется новый провод, поверх уже существующих. Такая возможность значительно упрощает обслуживание сетей электроснабжения помещений, поддержания в рабочем телефонных кабелей, ремонт или создание ответвлений для оборудования новых точек электронных узлов.

К достоинствам кабельных коробов, несомненно, относятся:

высокий уровень безопасности на протяжении всего срока эксплуатации;
простой и удобный монтаж (см. Рис. 2.), как самих магистральных коробов, так проводки в их каналах;
надёжная защита проводов от случайных механических повреждений;
ограничение несанкционированного доступа к проложенной проводке;
эстетическая привлекательность парапетных коробов, усиленная элементами декораций.

Рис. 2. Схема монтажа парапетного короба

Безопасность кабельных каналов обеспечивается свойствами современных материалов, используемых в производстве пластиковых коробов. Широкий диапазон размеров и особенности конструкции изделий позволяет осуществлять монтаж электропроводки, в которой используются разные диаметры кабелей.

Принцип монтажа

Напомню, кабель-каналы состоят из п-образного основания, и крышки к нему.

При установке, основание крепится на поверхности стен, потолка или пола. Способ фиксации может быть абсолютно разным и зависит от типа основания и наполнения самого кабель-канала.

Так, например, если в канале прокладывается силовой питающий кабель с жесткими медными моножилами, по бетонной стене – надежнее всего крепить основание на дюбели.

Если же питание до светодиодной лампы, гибким кабелем небольшого сечения, по зеркалу, для фиксации лучше всего использовать двухсторонний скотч или клей.

После того, как основание установлено, в него укладываются все необходимые провода и кабели, затем закрывается крышка.

Как видите, в монтаже кабель-канала нет ничего сложного, при всем их многообразии. Сейчас, в продаже доступны абсолютно разные модели, от самых простых и недорогих, до профессиональных систем, предназначенных для быстрого полноценного монтажа всей электропроводки в помещениях.

При этом потребности рынка вынуждают производителей выпускать всё больше новых интересных решений, разной формы, цвета и предназначения. Для разных условий эксплуатации и требований, кабель-каналы могут различаться не только формой, но и материалом изготовления, выпускаться из разных видов пластиков или металлов.

Область применения кабельных лотков и коробов

Расположение кабелей в проволочном лотке

Металлические лотки и короба могут использоваться для прокладки силовых, информационных и сигнальных магистралей внутри и за пределами помещений, если к проводке не предъявляются специальные требования. Кабельные лотки используются в сухих, сырых и жарких помещениях, пожароопасных, с химически агрессивными средами.

Лотки для прокладки проводов используются в электромашинных помещениях, в проходах и переходах между щитами и панелями станций управления, в производственных цехах над оборудованием, в насосных и компрессорных помещениях, в подвалах, на технических этажах, в машинных залах и т.д. Кабельные металлические короба с крышкой могут использоваться как внутри помещения, так и за его пределами. Верхняя крышка предохраняет сечение лотка от попадания на кабели и провода атмосферных осадков.

Ассортимент

В серию «Элекор» входят обычные и магистральные кабель-каналы белого цвета и с текстурами «дуб» и «сосна». Каждая из этих серий содержит более 130 наименований различных аксессуаров (повороты, удлинители, перегородки и т.д.), позволяющие решать любые задачи по наружной прокладке кабеля, выводу в нужных местах выключателей и розеток.

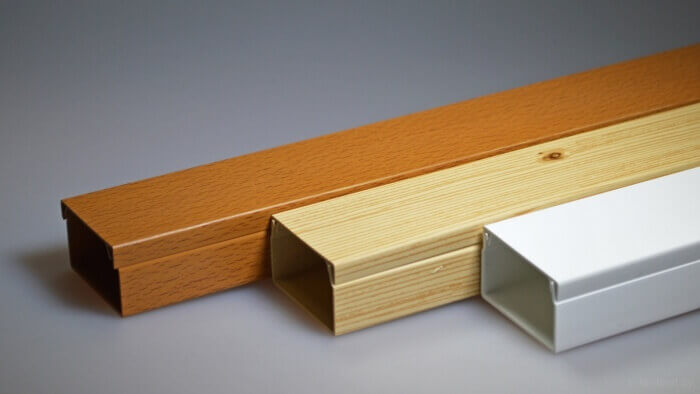

Кабель-каналы “дуб” и “сосна”

Для текстурных кабель-каналов предусмотрены соответствующие внутренние и внешние углы, соединители, муфты, перегородки, заглушки одного цвета. Это позволяет сделать всю проводку в едином цвете. Текстура наносится с помощью термопечати, поэтому краска не выцветает и не стирается со временем.

Инструкция по монтажу

Профиль новых кабель-каналов поставляется со специальными отверстиями. Вы значительно экономите время, так как не нужно просверливать дно профиля. К тому же, готовые отверстия позволяют выравнивать приспособления по уровню.

Есть 2 варианта крепления профиля к стене:

Классический.
С помощью дюбелей и специальных инструментов.

Результат монтажа великолепен. Разделительная перегородка помогает тщательно выровнять профиль на стыке. Когда все профили застыкованы накладка на стык адаптируется к глубине профиля и просто приклеивается.

Для установки кабель-каналов следуйте предложенной инструкции:

Распаковать изделие.
Снять верхние крышки.
Создать необходимую разметку вдоль стен.
Обрезать короб на необходимую длину (для этого можно использовать пилу или нож).
Снять с канала верхнюю часть.
Поместить короб в необходимое место.
Поставить на изделие уровень.
Выровнять канал.
Сделать отверстия (для установки с помощью дюбель-гвоздей).
Закрепить изделие (для этого можно использовать клей, дюбели и др.).
Проложить необходимые провода (при необходимости установить розетки).
Закрыть изделие.
Навести порядок на строительной площадке.

Существует 2 типа перегородок:

несущие;
разделительные;

Несущие перегородки позволяют монтировать крышки на мультисекционные кабель-каналы. Плоский угол монтируется максимально просто. Его конструкция гарантирует безупречное разделение секций изолированных проводов.

Внутренние углы варьируемые, они состоят из 2 частей:

верхней;
нижней;

Они прекрасно адаптируются к углам стен и легко устанавливаются на профиль кабель-каналов. Внешние углы тоже варьируемые, и легко защёлкиваются на профиль. По своей конструкции, углы – это цельные аксессуары, полностью готовые к монтажу.

Для мультисекционных кабель-каналов существуют угловые сепараторы. Они поставляются вместе с углами и обеспечивают реальное разделение слабых и сильных токов при прохождении проводов в углах. Углы плавно варьируются в диапазоне 60–120 градусов, что позволяет производить монтаж на любых конфигурациях стен.

Держатели кабеля удерживают все провода внутри профиля и обеспечивают вам ещё больше удобства монтажа. Заглушка адаптируется к различным сечениям благодаря обтекаемым деталям, а лицевая деталь заглушки не потеряется в процессе работы.

Гибкие крышки легко и просто монтируются по всей длине кабель-канала и на углах, а внешний вид установки просто восхитителен. Накладка на стык крышек с не теряемой декоративной крышкой позволяет осуществить лёгкую стыковку со следующей крышкой. Новый специализированный короб предоставляет вам полный набор решений даже для самых сложных установок.

Соответствующая крышка монтируется на несущую перегородку. Эта несущая перегородка может служить и в качестве разделителя для разделения 2 секций с одной и той же крышкой.

Список источников
