Схема подключения механического терморегулятора

Типы терморегуляторов для газовых котлов

Термостаты можно разделить на таких три основных типа: механические, электронные и электронные беспроводные.

Проводные модели стоят меньше, но требуют прокладки кабеля — установку терморегулятора на газовый котел лучше проводить до или вовремя ремонтных работ в доме. Беспроводные модели дороже, функциональнее, удобнее.

Выбор термостата для подключения к газовой системе отопления осуществляется с учетом таких основных критериев:

• функциональность;
• точность регулировки;
• стоимость терморегулятора;
• простота использования и монтажа.

По функциональности различают:

• простые термостаты — помогают поддерживать заданную температуру в доме;
• беспроводные терморегуляторы — имеют блок передатчика, который размещают в другом помещении для более точной регулировки температуры;
• программируемые – позволяют настраивать стабильный температурный режим отдельно для дня и ночи, программировать работу системы отопления по дням недели, что значительно снижает расход топлива;
• с функцией гидростата — помогают контролировать уровень влажности в помещении, снижая или увеличивая его согласно настройкам.
• С дополнительным датчиком пола – модель используется, в том числе, для регулировки температуры теплоносителя в системе «теплый пол».

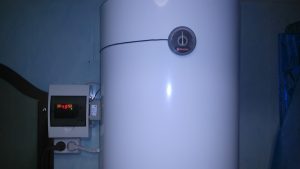

• С дополнительным датчиком нагрева воды – устройство применяется и для регулировки температурного режима горячего водоснабжения, и для управления системой отопления.

Отдельно нужно сказать о программаторах — более сложных с точки зрения функциональности термостатах, которые устанавливаются, в том числе, для управления климатическими системами в так называемых умных домах.

Программаторы управляют работой не только отопительного и водонагревательного оборудования, но и кондиционеров, насосов, других устройств. Некоторые из них помогают программировать индивидуальный температурный режим для каждого дня недели с возможностью задать от 1 до 6 фиксированных режимных точек.

Контроль через термостат ВМТ

Тепловой комфорт – это субъективное чувство каждого человека. Это условие, при котором люди выполняют обычную домашнюю работу без излишнего перегрева или переохлаждения. Для регулирования температуры необходимы термостаты, они помогают правильно функционировать инфракрасным обогревателям. ВМТ – это современное электронное устройство с обратной связью, которое поддерживает точную заданную температуру.

Система его управления очень проста и в то же время эффективна – следует установить значение, которого нужно достичь в выбранной комнате. Датчики определяют температуру, а затем включают устройство, чтобы достичь желаемого значения. После этого нагревательные приборы автоматически выключаются. Следующее включение происходит, когда температура начнет падать. Такая система управления экономит электроэнергию – обогреватели работают всего около 4-6 часов в день.

Перед тем как ответить на вопрос, термостат ВМТ 1: как подключить, следует знать, что температура в квартире в значительной степени зависит от расположения обогревателя. Рекомендуется устанавливать его в доступное место, вдали от сквозняков (окна, двери).

Пошаговая инструкция

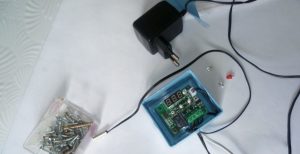

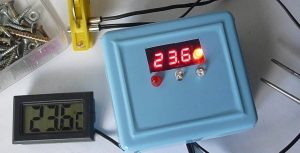

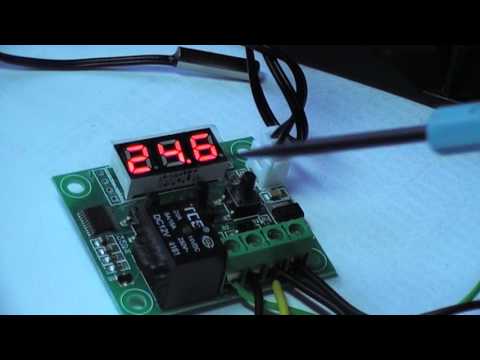

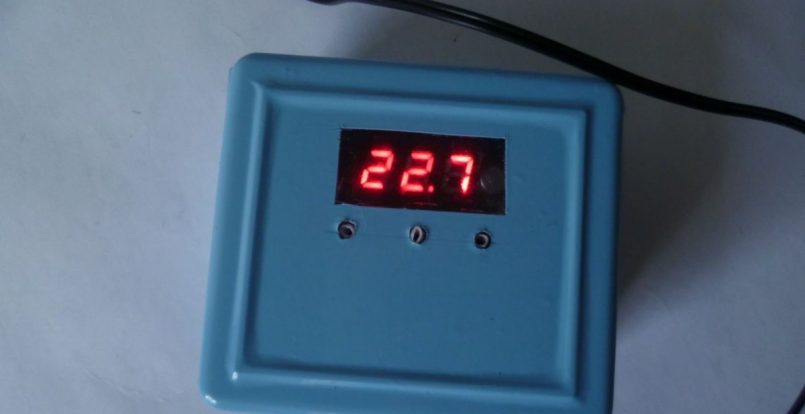

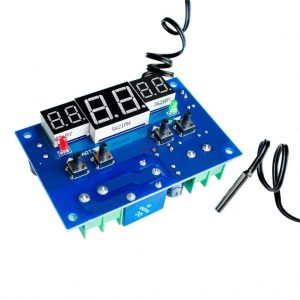

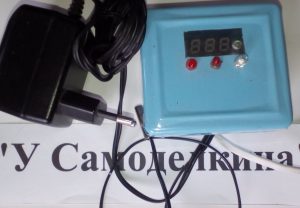

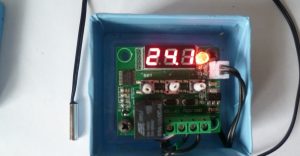

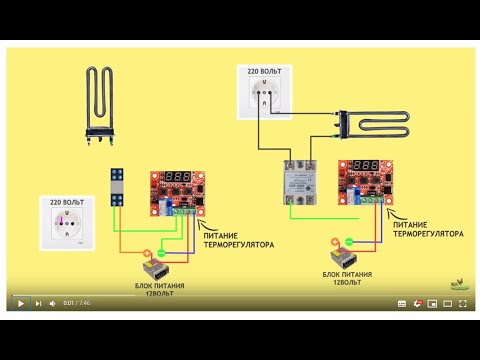

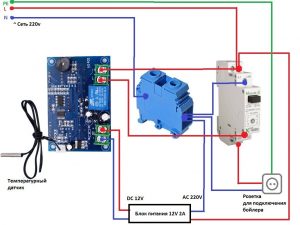

Сборка самодельного регулятора температуры предполагает выполнение следующей последовательности действий:

• Подбор соответствующей микросхемы. Подойдет CD4011 или К561ЛА7.
• Выбор терморезисторов. Их мощность варьируется от 1 и до 15 kOm.
• Подготовка платы к вытравливанию дорожек.
• Включение нагревающего элемента в цепь резистора. Это делают по причине того, что изменение мощности, которая происходит в результате понижения градусов, воздействует на транзисторы.
• Настройка датчиков, поскольку температурные перепады в системе приводят к необходимости контролировать степень нагрева.

Нагревающий прибор, подключенный к цепи резисторов, согревают систему до восстановления мощности в термодатчике к исходному значению.

Полезная информация об электропроводах

В коробку вводится несколько проводов, изоляция которых имеет разную окраску. В соответствии с общепринятыми положениями, на ноль заходит провод голубого цвета, фаза соединяется с проводом в черной изоляции, а заземление обеспечивается посредством провода в желто-зеленой оболочке.

Обратите внимание на цвет проводов

Найти фазу можно при помощи специального сетевого индикатора. Также в процессе подготовки вы должны измерить уровень напряжения, создаваемый между нулем и фазой. Нормальным считается показатель в 220 В.

Соединение проводов

Вы должны обрезать провода главного греющего кабеля, а также питания. Это можно сделать при помощи острого ножа либо специальных кусачек. Кабели необходимо обрезать таким образом, чтобы они выходили из монтажной коробки приблизительно на 5 см. Провода нужно зачистить. Если выполняется установка устройства с безвинтовым соединением, информация о рекомендованной длине данной зачистки будет приведена на корпусе прибора. Следите, чтобы зачищенные концы кабелей не соприкасались. Для соединения заземляющего провода с оплеткой греющего кабеля воспользуйтесь пайкой либо клеммой.

Далее вам нужно подключить питающий провод к устанавливаемому термостату. Схема подключения системы приводится в руководстве производителя либо на корпусе устройства. Для разных устройств она будет отличаться, поэтому уточните данный момент в индивидуальном порядке.

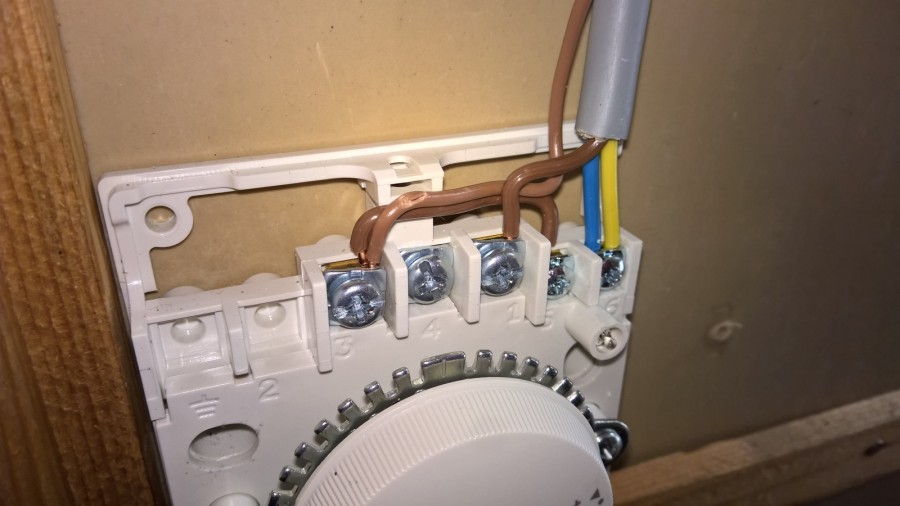

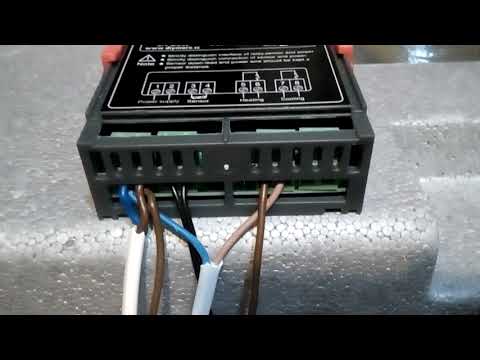

Подключение терморегулятора

Заведите фазный провод на соответствующий контакт устанавливаемого устройства. Узнать нужный контакт можно по маркировке латинской буквой L. Кабель нуля подавайте на клемму, обозначенную буквой N. Будьте внимательны: в продаже представлены системы, в которых на N-клемму предусматривается подсоединение основного греющего кабеля обустраиваемой системы. Уточните эту информацию в руководстве производителя перед выполнением работы.

Соедините датчик температуры с sensor-клеммами. Как отмечалось, данный датчик располагается в гофрированной трубе. Если он изначально не вставлен в трубку, вам нужно сделать это самостоятельно.

Установка термодатчика – размещение в гофротрубке

Установка термодатчика

Общие принципы подключения термостата

Способ и схемы подключения термостата к самому отопительному оборудованию можно узнать из технического паспорта газового котла. Современное оборудование, независимо от производителя, предполагает наличие точек подключения для термостата. Подсоединение выполняется с помощью клемм на котле или кабеля терморегулятора, входящего в комплект поставки.

В случае использования беспроводного термостата размещать измерительный блок следует только в жилом помещении. Это может быть самая холодная комната или комната, где чаще всего собирается наибольшее количество людей, детская.

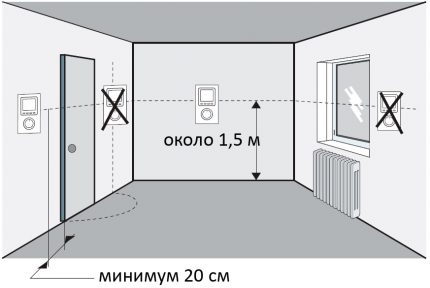

Устанавливать блок терморегулятора в кухне, холле или в котельной, где температурный режим непостоянный, нецелесообразно.

На термостат не должны попадать солнечные лучи, он не должен располагаться на сквозняке, рядом с отопительными приборами и электротехникой, излучающей большое количество тепла, — тепловые помехи плохо влияют на работу устройства

Подключение различных типов и моделей термостатов может иметь свои особенности, монтаж осуществляется в соответствии с инструкцией производителя, которая прилагается к прибору.

Рекомендации включают в себя исчерпывающее описание работы регулятора, способ и схемы подключения.  Далее мы расскажем, как правильно подключить терморегулятор к газовому котлу и об особенностях монтажа наиболее типичных моделей регулятора.

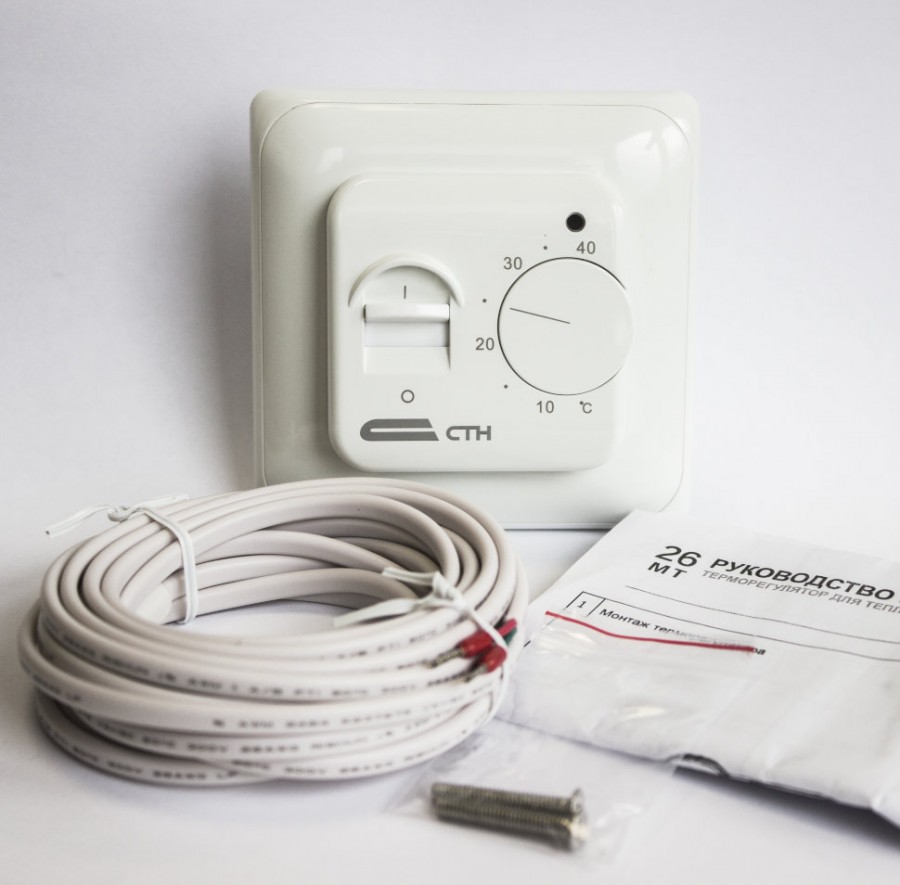

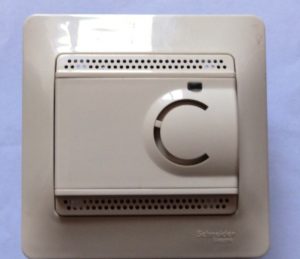

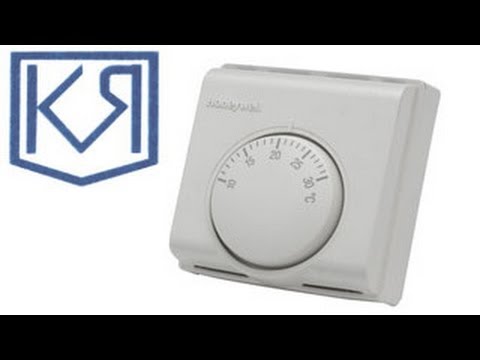

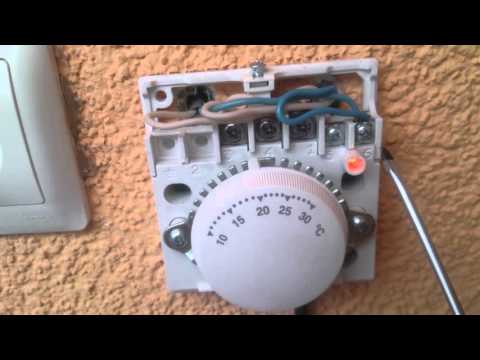

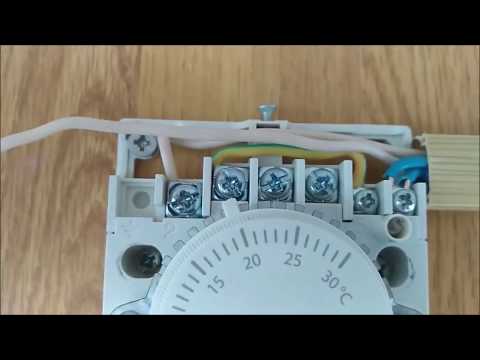

Подключение механического термостата

Термостат механического типа отличается надежностью и простотой конструкции, невысокой стоимостью, длительной эксплуатацией.

При этом он поддерживает лишь один температурный режим, который устанавливается путем изменения положения ручки на отметке температурной шкалы. Большинство терморегуляторов работает в диапазоне температур от 10 до 30°С.

Для подключения механического термостата к кондиционеру используется клемма NC, к газовому или любому другому отопительному оборудованию – клемма NO

Механический термостат имеет наиболее простой принцип действия и срабатывает через размыкание и размыкание цепи, которое происходит с помощью биметаллической пластины. К котлу термостат подключают через клеммную коробку на плате управления котла.

При подключении термостата обращайте внимание на маркировку – она присутствует практически на всех моделях. Если обозначений нет, воспользуйтесь тестером: прижав один щуп к средней клемме, вторым проверьте боковые и определите пару разомкнутых контактов

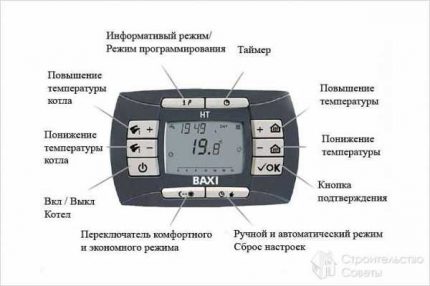

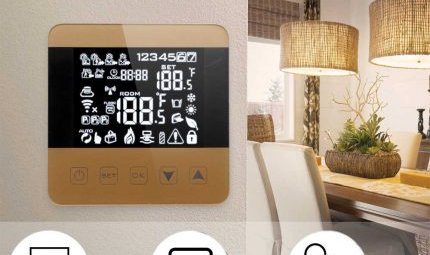

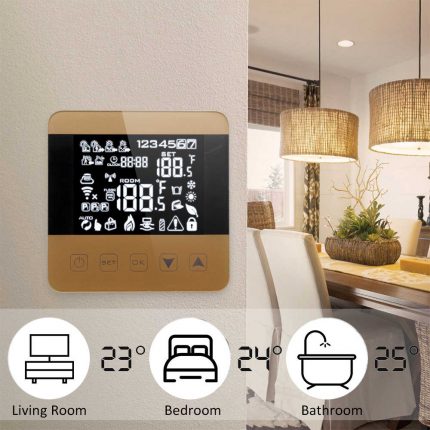

Монтаж электронного терморегулятора

Конструкция электронного термостата предполагает наличие электронной платы, которая отвечает за управление устройством.

Управляющим сигналом служит потенциал – на вход котла передается напряжение, которое приводит к замыканию или размыканию контакта. К терморегулятору необходимо подвести напряжение 220 или 24 вольт.

Электронные терморегуляторы позволяют проводить более сложные настройки системы отопления. При подключении электронного термостата, к нему подводят провод питания и нейтраль. Устройство передает на вход котла напряжение, которое запускает работу оборудования

Термостат с электронным управлением используют для организации работы сложных климатических систем. Он поможет в управлении не только атмосферным или турбинированным газовым котлом, но и насосом, кондиционером, сервоприводом в системе отопления.

Как подключить беспроводной термостат?

Беспроводной терморегулятор состоит из двух блоков, один из которых устанавливается в жилом помещении и выполняет роль передатчика. Второй блок монтируется около отопительного котла и подсоединяется к его клапану или контроллеру.

Передача данных от одного блока к другому осуществляется по радиоканалу. Для управления устройством контрольный блок оснащается ЖК-дисплеем и небольшой клавиатурой. Для подключения термостата настраивают адрес датчика и устанавливают блок в точке с устойчивым сигналом.

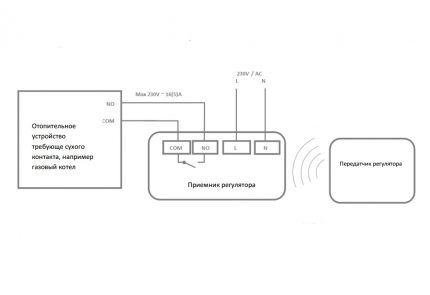

Схема подсоединения термостата по разрыву цепи – включение оборудования происходит в момент появления тока. Аналогичную схему используют и при подключении механического термостата

Основной недостаток беспроводного терморегулятора – питание выносного блока от батарей, которые имеют ограниченный ресурс и поэтому требуют частой замены. Для обеспечения бесперебойной работы устройство оснащают сигнальной функцией, которая предупреждает о необходимости замены батареи.

Рекомендации по подключению

Чтобы увеличить срок службы электронного термодатчика, его не рекомендуется устанавливать в зоне сквозняков либо в местах активного воздействия прямого солнечного света. Благодаря простой схеме подключения термостата практически любой домашний мастер справится с этой работой. Однако сначала стоит определиться со способом подсоединения:

1. Классический.
2. С использованием магнитного пускателя.

Подробно рассмотреть стоит оба варианта.

Стандартная схема

Одним из важных параметров любого термостата является показатель мощности. Один прибор можно использовать для управления несколькими устройствами для обогрева помещения. Именно от мощности терморегулятора и зависит количество отопительных устройств, которые можно к нему подключить. В домашних условиях вполне достаточно использовать приборы мощностью не более 3 кВт.

Существует 2 способа подсоединения данных датчиков

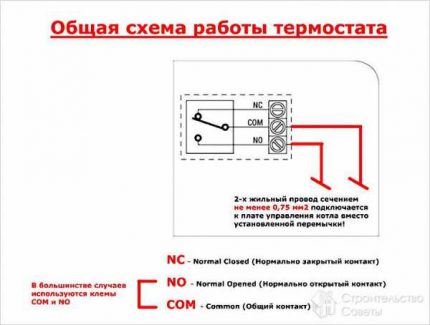

Чаще всего термостаты имеют четыре контакта — по две на вход и выход. Для подключения прибора необходимо протянуть от распределительной коробки два проводника и соединить их с входными клеммами. После этого выходные контакты с помощью двух других проводов соединяются с системой обогрева.

Если возникла необходимость подсоединить к термостату сразу два отопительных устройства, то нужно определиться с типом подсоединения:

1. Последовательное.
2. Параллельное.

https://youtube.com/watch?v=qnMXBxOSpiE

С использованием магнитного пускателя

Такая схема подключения механического терморегулятора чаще всего используется для управления несколькими обогревателями. Магнитный пускатель представляет собой коммутационное устройство электромагнитного типа. Он предназначен для использования в сетях с высокими нагрузками. Вариантов подключения термостата через магнитный пускатель довольно много, но домашнему мастеру достаточно знать только один.

Если все было сделано правильно, то остается лишь настроить регулятор на нужный режим работы. Подключение термостата не должно вызвать затруднений, если следовать инструкции. Однако переоценивать свои силы все же не стоит, ведь от качества соединения зависит безопасность членов семьи.

Рейтинг производителей

На сегодняшний день выбор систем теплого пола в магазинах достаточно обширен. В связи с этим бывает сложно выбрать из такого многообразия действительно качественный продукт, удовлетворяющий всем требованиям.

Поэтому необходимо рассмотреть основных производителей и сравнить особенности их продукции:

«Devi» – производитель из Дании, представляющий кабельные теплые полы. У данной марки есть неоспоримый плюс: сервисные центры «Деви» встречаются практически во всех больших городах нашей страны, поэтому при возникновении неполадок всегда можно вызвать специалиста по ремонту, который поможет решить вашу проблему. Гарантия на теплые полы этого производителя составляет 20 лет, а стоимость их систем зачастую ниже, чем у конкурентов. Также «Devi» производит и терморегуляторы высокого качества, поэтому многие отводят бренду заслуженное первое место.

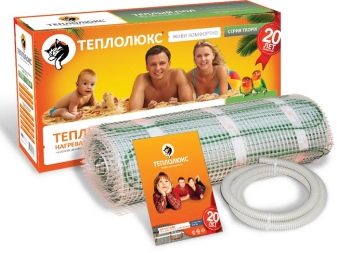

• «Теплолюкс» – российский производитель, ставший лидером на отечественном рынке теплых полов в 2010 году. Производитель дает гарантию 25 лет, цена на этот продукт очень приятная, а ассортимент достаточно широкий. «Теплолюкс» производит и ультратонкие теплые полы, и мобильные, и множество других, предназначенных для создания комфортных условий.

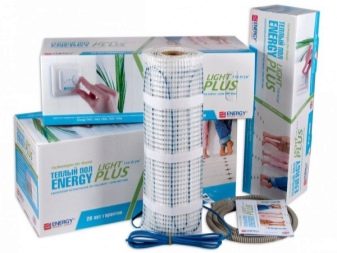

• «Energy» – британский производитель, изначально зарекомендовавший себя на родине, а впоследствии и в других странах мира. Его преимущество перед другими производителями – экологичность материалов. Также термоматы «Energy» считаются одними из самых экономичных и по потреблению электроэнергии кабелем, и по стоимости самого оборудования. Гарантия производителя составляет 20 лет.

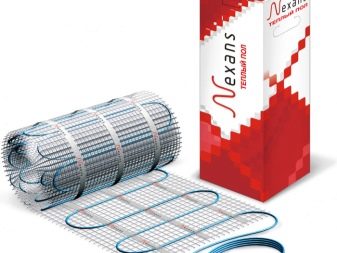

• «Nexans» – норвежская компания, знаменитая во всем мире, прославлена благодаря своим инновационным разработкам. Одна из них – соединение термомата без муфт, которая позволяет настраивать температуру в разных комнатах без особых проблем.
• «Легранд» – специалист мирового уровня, занимается производством различных электрических и информационных систем, в том числе и терморегуляторов для теплого пола. В его ассортименте все виды: от простых механических до сложных программируемых регуляторов. Серия Celiane представлена высокотехнологичными программируемыми системами, которые удовлетворят самого придирчивого покупателя.

Виды и принцип работы

Существуют два основных вида теплого пола:

• водный;
• электрический.

Водный теплый пол не распространен среди владельцев квартир обычных многоэтажных домов, ведь такое переоборудование систем водоснабжения во многих областях нашей страны запрещено законодательством. Чаще всего монтаж водного пола рекомендуют проводить в частных домах, где это, бесспорно, будет максимально выгодно и безопасно для потребителей. Трубы для такой прокладки используются, как правило, металлопластиковые или полиэтиленовые.

Электрический теплый пол удобен для пользователей тем, что, используя его с регулятором температуры, можно сэкономить электроэнергию и сделать его температуру максимально комфортной для себя.

Электрический пол представлен несколькими разновидностями:

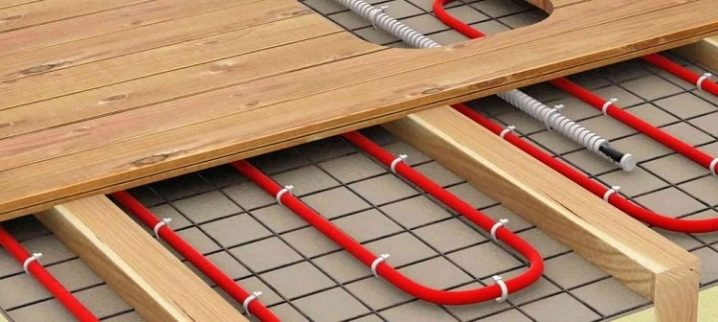

Кабельный теплый пол

Самый экономный среди электрических теплых полов. Продается в строительных магазинах в виде мотков, укладывается змейкой на специальной армирующей сетке. Впоследствии заливается бетонной стяжкой. На кабель подается напряжение, и он выделяет тепло.

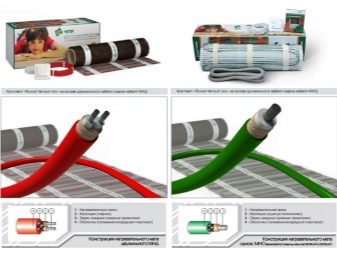

Греющий резистивный кабель бывает двух видов:

• одножильный;
• двухжильный.

Наиболее часто используется именно последний, двухжильный. Причиной этого является электромагнитное излучение, оно исходит от электрического одножильного кабеля больше, чем от двухжильного. Это обусловлено тем, что две токопроводящие жилы излучают два вихревых поля, которые хотя бы частично компенсируются друг другом. А так как влияние электромагнитных полей на человеческий организм неблагоприятно сказывается на его функционировании, выходит, что двухжильный кабель более безопасен для нашего здоровья. Использование одножильных матов целесообразно вне жилого помещения.

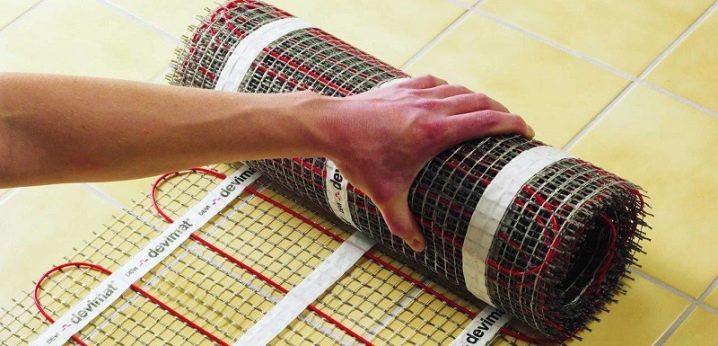

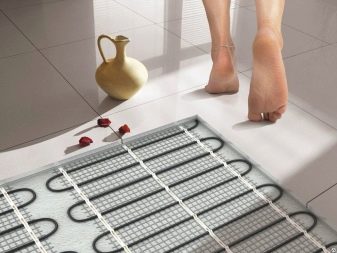

Нагревательные маты

Это капроновая сетка шириной 50 см с уже закрепленным на ней тонким нагревательным кабелем с небольшим шагом (5-7 мм). Такой метод укладки теплого пола создан специально для помещений, где нет возможности залить толстый слой бетонной стяжки.

Толщина нагревательной жилы составляет всего 3 мм, что позволяет укладывать пол как сухим методом (прямо под ламинат), так и влажным (например, в клеевой слой плитки). Цена на нагревательные маты выше, чем на простой кабельный теплый пол, но и плюсов у них больше: монтаж прост и нагревается мат быстрее, ведь кабель находится ближе к поверхности.

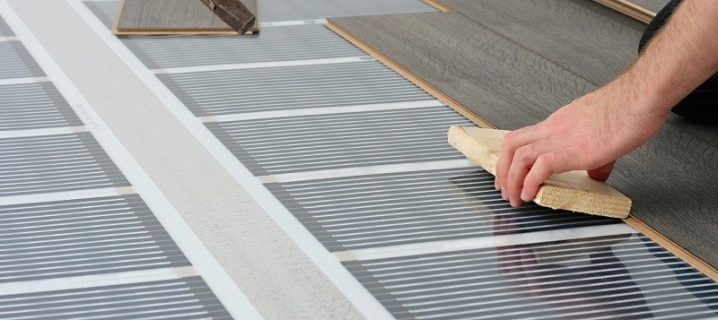

Пленочный инфракрасный пол

Это тонкая гибкая термопленка, которая состоит из нагревательных элементов (карбоновых или биметаллических) по краям которой располагаются медные шины, по ним и поступает электрический ток. Отличается полностью сухим монтажом и укладывается под ламинат, ковролин, паркет, плитку. Тепло, выделяемое инфракрасным полом, распределяется равномерно, этим он отличается от простых электрических теплых полов на основе греющего кабеля.

Подключение тепловых матов

Тепловой мат представляет собой тонкий нагревательный кабель, который закреплен на термоустойчивой пленке. По той причине, что на ней шаг укладки уже задан, владельцу необходимо только определить площадь, на которой будет располагаться такая система. Также следует решить вопрос с ее мощностью.

Перед тем как питание подключить к системе теплый пол, необходимо пленку с кабелем разложить на черновой поверхности пола. Далее она заливается тонким слоем стяжки или её можно залить слоем клея для плитки. Потом следует покрыть уложенную пленку слоем финишной отделки. Недопустимым является использование теплоизоляционного слоя. Его наличие приводит к перегреву системы, что сокращает срок его службы.

В готовом виде такой теплый пол имеет толщину всего 2 см, поэтому для размещения датчика необходимо сделать выемку на поверхности пола.

Если холодных концов не хватает для подключения системы обогрева к терморегулятору, то из мата необходимо вырезать части кабеля. Внутри стяжки следует расположить соединительную муфту. Поскольку разновидностью нагревательного кабеля является тепловой мат, поэтому в монтаже обеих систем имеются общие моменты.

Различие состоит в том, что работа происходит быстрее и больших сложностей у владельца не возникает. Так как устройство таких систем обогрева не требует создания теплоизоляционного слоя, а сам слой стяжки достаточно тонкий, устройство такой системы обогрева является достаточно выгодным решением. Цена на него будет заметно ниже, поскольку при работах возникает экономия на материалах, а объем работ минимальный. Также плюсом такой системы является то, что она может быть установлена с терморегулятором в любых помещениях.

Виды и характеристики терморегуляторов

Термостат – это устройство, позволяющее фиксировать температуру в комнате через определенный интервал времени и одновременно корректируя настройки прибора под необходимые значения. К примеру, когда температура достигает определенной цифры, обогревать принужденно заканчивает цикл работы. И, наоборот, с ее уменьшением – устройство возобновляет свою работу.

Конструктивные характеристики и принцип действия терморегуляторов могут быть различны. Есть два основных вида термостатов для обогревателей:

• механический;
• электронный.

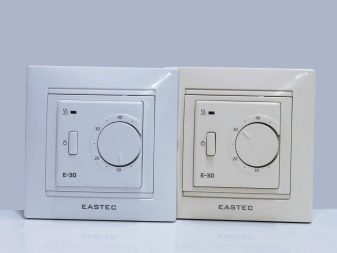

Изделия механического типа состоят из пластмассовой коробки, снаружи которой установлен переключатель. Он бывает круглого типа и легко поддается регулировке в разные положения. Шкала делений может различаться. На некоторых устройствах шаг шкалы составляет 1 градус, но также встречаются приборы с делениями через 2,5.

В этом плане, приборы электронного типа имеют больший спектр возможностей в использовании. Как видно на фотографиях терморегуляторов подобного типа, благодаря жидкокристаллическому экрану настройка осуществляется сенсорно. Для сохранения целостности дисплея применяют защитные крышки.

Регуляторы температуры электронного типа, несмотря на высокую стоимость, понятны в программировании и с легкостью впишутся в любой тип помещения.

1 Что такое терморегулятор?

Терморегулятор Eberle RTR E 3563, 6202, 525 31 либо любой другой модели представляет собой устройство, предназначенное для управления нагревательными либо охлаждающими системами в результате обработки сигналов от датчиков температур.

Основным элементом регулятора является электронный термостат, который также оснащается регулировочным устройством для выставления необходимого температурного режима.

Монтаж терморегулятора для нагревающих или охладительных систем является экономным вариантом для потребления энергии.

Для правильного подбора регулятора 6202, 525 31 или любого другого, при выборе необходимо обратить внимание не только на схему подключения и способ установки, но и на его мощность

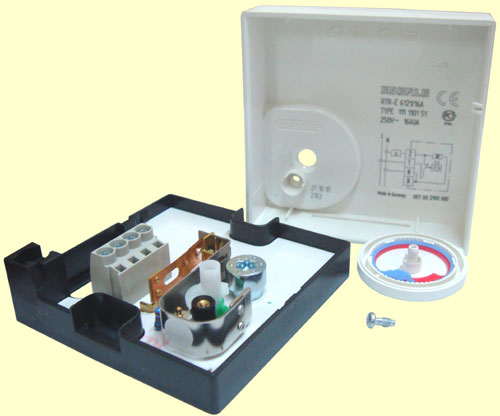

Терморегулятор EBERLE RTR-E 6121 без верхней крышки

Приобретая такое устройство, можно также подобрать регулятор, обладающий дополнительной опцией защиты от влажности в помещении. Кроме того, термостат может быть оснащен стабилизатором напряжения для предотвращения его выхода из строя при колебании электричества в системе. Ниже приведены главные функции устройств:

1. Функция включения и выключения отопительной или охлаждающей системы.
2. Контроль потребления электроэнергии.
3. Опция экономии расхода напряжения на работу системы.
4. Поддержание одного температурного режима в помещении.
5. Функция автоматического подогрева помещения при заданном времени.

1.1 Виды терморегуляторов

Между собой терморегуляторы могут различаться по некоторым функциям и характеристиками эксплуатации. В целом устройства делятся на две группы – простые и сложные.

Простые термостаты обладают только одной установленной изготовителем температурой подогрева. В отличие от них, сложные устройства оснащаются системами с множеством функций, а весь функционал в них управляется при помощи встроенной программы. Кроме того, сложные термостаты оборудуются электроблоком, а также дисплеем.

В простых системах выбор температурного диапазона осуществляется механическим путем. Также следует отметить, что все без исключения термостаты делятся между собой по принципу типа монтажа – к примеру, это может быть накладное устройство, либо же встроенное в стену.

Также необходимо иметь в виду, что монтаж оборудования необходим в том случае, если в доме установлена система теплых полов.

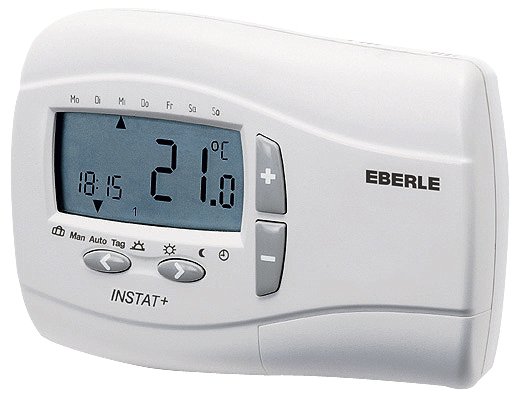

Программируемый терморегулятор EBERLE

При обустройстве системы водяного теплого пола установка оборудования не является обязательной. Основные виды оборудования приведены ниже:

1. Механические. На сегодняшний день такие устройства являются наиболее доступными на отечественном рынке. Они недорогие, просты в эксплуатации, оптимально подходят для небольших домов и помещений с небольшой площадью в целом. Регулирование функций в таких термостатах осуществляется механическим путем.
2. Электронные агрегаты оснащаются дополнительным блоком и жидкокристаллическими дисплеями, где фиксируются настройки устройства и температурный режим, активированный в настоящее время.
3. Программируемые терморегуляторы от Эберле или другой марки дают возможность не только установить необходимый температурный диапазон, но и при необходимости задать нужное время включения или отключения устройства. Такие функции позволяют поддерживать нужный режим в помещении на протяжении определенного промежутка времени.
4. Сенсорное оборудование имеет в своем арсенале все характеристики, которыми обладают вышеописанные термостаты. На жидкокристаллическом экране показывается температура воздуха в помещении, а также пола.

Чтобы терморегулятор Eberle RTR E 6121, 6202, 525 31 либо любого другого производителя или модели функционировал не только качественно, но и стабильно, в комплекте должна идти техническая информация о подключении датчиков.

как подключить терморегулятор .
