Как пользоваться штангенциркулем

Правила пользования измерительным прибором

Прежде чем приступить к измерениям, новый инструмент следует очистить на рабочих поверхностях и проверить его точность. Для этого надо совместить основные губки. При этом должны совпасть начальные отметки двух шкал: неподвижной рабочей, с миллиметровыми делениями и подвижной нониусной.

Инструкция определения наружных размеров :

Схема измерения детали при помощи штангенциркуля.

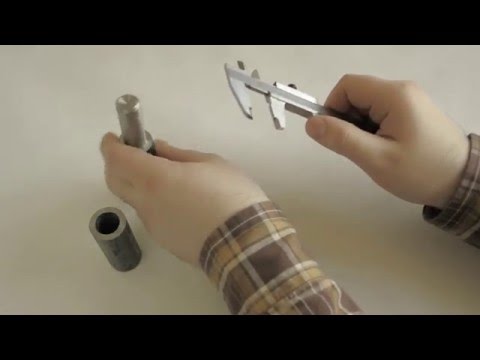

1. Взять инструмент в правую руку, а деталь – в левую.
2. Раздвинуть наружные губки и плотно зажать деталь между ними. Для этого рамку перемещают большим пальцем до нужного раздвижения губок.
3. Когда раздвижные части инструмента плотно соприкоснулись с крайними точками измеряемой детали, то данное положение необходимо зафиксировать крепежным винтом.
4. Прежде, чем снять результаты показаний, необходимо убедиться в отсутствии перекосов.
5. Деталь откладывают в сторону и приступают к считыванию результатов.

Измерения внутренних размеров:

1. Сомкнуть внутренние раздвижные части инструмента и поместить в измеряемую полость.
2. Развести губки до тех пор, пока они своими наружными краями не коснутся с крайними точками внутренней поверхности детали.
3. Данное положение штангенциркуля фиксируют винтом.
4. Убирают деталь в сторону и приступают к считыванию результатов.

Чтобы определить глубину отверстия, надо опустить глубиномер в полость отверстия. Наружные губки раздвигают до тех пор, пока глубиномер не упрется в дно поверхности. Это положение фиксируют винтом и приступают к снятию результатов.

Чтобы правильно снять показания, штангенциркуль следует держать прямо перед глазами. Если смотреть на шкалу сбоку, то это приведет к погрешности измерений.

как пользоваться штангенциркулем .

Как выглядит штангенциркуль?

Универсальный и незаменимый, проверенный не одним поколением домашних мастеров, метрический прибор внешне немного напоминает молоток, скрещенный с линейкой. Перед тем, как выбрать штангенциркуль, следует знать следующее: модификаций несколько, но все они состоят из одного набора конструктивных особенностей.

1. Штанга или измерительная линейка, на которой нанесена шкала разметки. Стандартной считается длина 150 мм, она же определяет максимальную величину измерения. Для замеров с большим значением есть специальные штангенциркули с более длинной измерительной линейкой.
2. Подвижная часть штангенциркуля – измерительная рамка. Она перемещается вдоль по измерительной линейке. За счет пружины внутри рамка плотно прижимается к штанге, а специальный винт фиксирует ее на нужном положении. На самой рамке нанесена шкала нониуса, на ней определяют десятые и сотые доли миллиметра.
3. На штанге жестко закреплены неподвижные губки штангенциркуля. Эта часть предназначена для определения внешних размеров, ее рабочая поверхность расположена внутри.
4. Подвижные губки размещены с другой стороны штанги и предназначены для измерения внутреннего размера. Рабочая поверхность расположена снаружи.
5. С двигающейся рамкой жестко соединена выдвижная планка, с помощью которой определяют глубину.

Как пользоваться стуслом

Для получения прямого или угла 45º без разметки, удобно использовать приспособление, которое называется стусло. С помощью стусла удобно пилить в размер под углом наличники для дверей, багет, и многое другое. Распил получается с требуемым углом автоматически.

Достаточно отмерять длину, вложить полоску материала между вертикальными стенками стусла и удерживая рукой выполнить распил. Для получения качественного торца доски следует использовать пилу с мелкими зубцами. Хорошо подходит ножовка по металлу. Удается распиливать даже лакированные доски без сколов лака.

Угол 45 при пилении с использования стусла, получается также легко, как и прямой. Благодаря высоким направляющим стенок стусла можно распиливать доски разной толщины.

Стусло можно купить готовое, но его не сложно сделать самостоятельно из подручного материала. Достаточно взять три доски из дерева или фанеры подходящего размера, и к боковым торцам одной из них саморезами прикрутить две другие. Сделать направляющие пропилы под требуемыми углами и приспособление стусло готово.

Виды штангенциркулей

Прежде чем выяснять, как правильно нужно измерять штангенциркулем, следует разобраться с видами этого измерительного инструмента. Производители выпускают рассматриваемые устройства следующих видов:

1. Нониусные — они обозначаются буквами ШЦ, и представляют собой механический измерительный инструмент, который имеет основную шкалу на неподвижной линейке, а также дополнительную на подвижной рамке (в зависимости от модели, на подвижной рамке может быть одна или две шкалы). Нониусными их называют за счет шкалы на подвижной рамке, которая имеет градацию в долях миллиметров. Практически у каждого мастера имеются универсальные нониусные штангенциркули, которыми пользоваться легко при наличии знаний, однако они имеют недостаток — большая погрешность
2. С циферблатом или стрелочный — обозначаются как ШЦК, а отличаются они от нониусных наличием круглой формы циферблата, который находится на подвижной штанге. Специальный зубчатый механизм передачи усилия позволяет получать точные результаты измерений. По основной разметке происходит определение миллиметров, а доли исчисляются по круговой шкале
3. Цифровые или ШЦЦ — на измерительной рамке вместо циферблата расположен цифровой дисплей, отображающий результаты измерений. Если в нониусных и циферблатных устройствах измерения нужно снимать самостоятельно, то в цифровых штангенциркулях соответствующие показатели выводятся на дисплей. Это самые высокоточные и дорогие измерительные инструменты, которые применяются в сферах, где важная высокая точность

Это интересно! Нониусные штангенциркули являются разборными, что делает их ремонтопригодными в случае заклинивания механизма перемещения. Чтобы не пришлось ремонтировать штангенциркуль, при его эксплуатации необходимо периодически вносить смазочное вещество в конструкцию подвижной части.

Нониусные штангенциркули по конструкции и назначению классифицируются на такие виды:

• ШЦ-1 — рабочие или измерительные губки присутствуют с двух сторон, а предназначены они для того, чтобы выполнять измерительные действия внутреннего и наружного диаметра
• ШЦ-2 — губки, которые предназначены для измерений внутренних и наружных диаметров, совмещены, а также имеют одинаковые размеры. Плоские поверхности измерителей расположены внутри, а цилиндрические размещены наружу. С обратной стороны от штанги расположились кромки, которые предназначены для проведения разметочных работ. Эти кромки имеют хорошую заточку. В устройстве приборов типа ШЦ-2 имеется микрометрическая рамка, позволяющая повысить точность проводимых измерений
• ШЦ-3 — имеют одностороннее размещение измерительных губок, а предназначены такие инструменты для проведения измерений при работе с большими деталями и заготовками

Рассматриваемые типы инструментов предназначены для выявления размеров разных деталей — трубы, болты, гайки, провода, арматура и прочие виды заготовок. Самыми практичными считаются нониусные модели, а самыми точными — цифровые устройства. Разница в цене между нониусными и цифровыми существенная, поэтому для хозяйства вполне хватает механического штангенциркуля, которым перед применением, нужно научится правильно пользоваться.

Как снимать показания?

Наиболее интересным вопросом, касаемо работы со штангенциркулем является снятие полученных в результате измерения значений.

В этой статье рассматривается штангенциркуль с точностью 0,1 мм. То есть он может измерить габариты детали с точностью до десятой доли миллиметра.

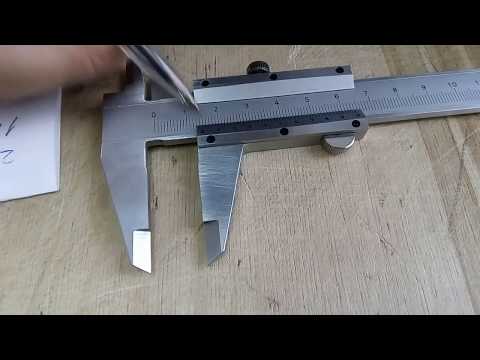

Рассмотрим процесс чтения показаний штангенциркуля при измерении наружного диаметра трубы, которое мы выполнили выше (см. п.1).

Для того, чтобы определить целое число миллиметров, мы должны посмотреть какому значению на шкале штанги соответствует нулевая риска на шкале нониуса. Мы видим, что нулевая риска находится между 26 и 27 мм по основной шкале. То есть наружный диаметр трубы составляет 26 мм, но нужно ещё определить десятые доли.

Для этого нам необходимо посмотреть какая из рисок на шкале нониуса, наиболее точно совпадает с рисками на шкале штанги

Мы видим что именно седьмая риска нониуса наиболее точно совпадает с риской на основной шкале (в данном случае с четырёх сантиметровой, но значение основной шкалы неважно), поэтому число долей составляет 0,7 мм

Таким образом наружный диаметр трубы равен 26 + 0,7 = 26,7 мм, что абсолютно верно, так как это импортная труба диаметром ¾ дюйма, что соответствует полученному нами значению в миллиметрах.

Правило определения размера по штангенциркулю можно сформулировать следующим образом:

Целое число миллиметров в размере определяют по значению риски на шкале штанги, расположенной левее нулевой риски нониуса, а доли миллиметров определяют по значению риски нониуса, которая наиболее точно совпадает с риской на основной шкале. Если нулевая риска шкалы нониуса точно совпадает с какой-либо риской на миллиметровой шкале штанги, то значение размера выражается целым числом

Измерения линейных размеров

Как измерить линейные размеры с помощью штангенциркуля? Всё зависит от материала детали/заготовки. Для жёстких элементов изделие плотно прижимается к какой-нибудь опорной плите, после чего внешними измерительными губками инструмента производят измерение. Предварительно следует установить пригодность имеющегося типа штангенциркуля работе. Например, основная измерительная шкала на штанге должна быть длиннее детали на менее, чем на 25…30 мм (с учётом собственной ширины губок). При использовании глубиномера эта величина ещё меньше, поскольку в расчёт следует принимать и длину рамки (для наиболее часто встречающихся инструментов 0-150 мм и точностью от 0,05 до 0,1 мм этот параметр принимается не менее 50 мм).

Как измерить штангенциркулем сечение провода? Неметаллические изделия гибки, а потому существенно искажают результат, полученный обычным способом. Поэтому в кембрик следует ввести жёсткую стальную деталь (винт, гвоздь, кусок прутка), после чего внешними губками определить диаметр сечения провода. Аналогично поступают, если требуется узнать внутренний размер провода.

Измерение диаметра провода

Вопрос – как измерить цепь штангенциркулем – часто задают велосипедисты, поскольку износ цепи, определяемый как расстояние между её смежными звеньями, позволяет принять решение о замене изделия. Наружное губки устанавливают на расстояние 119 мм и вводят в звено, после чего растягивают их в стороны, пока дальнейшее увеличение размера окажется невозможным (для облегчения работ цепь можно предварительно нагрузить растягивающим усилием). Отклонение от первоначального размера покажет фактический износ, который далее необходимо сравнить с максимально допустимым.

Технология

§ 17. Измерение размеров деталей с помощью штангенциркуля

При изготовлении деталей из тонколистового металла и проволоки можно воспользоваться простейшими контрольно-измерительными инструментами: линейкой, слесарным угольником и др. Для измерения и контроля деталей с большей точностью применяют штангенциркули. Они предназначены для измерения наружных и внутренних размеров деталей и глубины отверстий, пазов, канавок. Штангенциркули бывают разных типов и отличаются пределами и точностью измерения.

На рисунке 63 показан штангенциркуль ШЦ-1 с пределами измерения от 0 до 125 мм и точностью — 0,1 мм. Он состоит из штанги 1, имеющей шкалу 6 с миллиметровыми делениями. По штанге перемещается подвижная рамка 4, которая может быть закреплена в нужном положении зажимным винтом 3. К рамке прикреплён глубиномер 5.

Рис. 63. Штангенциркуль ШЦ-1: 1 — штанга; 2 — губки для внутренних измерений: 3 — зажимный винт для фиксации рамки; 4 — подвижная рамка; 5 — глубиномер; 6 — шкала штанги; 7 — нониус; 8 — губки для наружных измерений; 9 — измеряемые детали

Нижние губки 8 служат для измерения наружных размеров, верхние 2 — для измерения внутренних размеров. Глубиномером измеряют глубину пазов и отверстий.

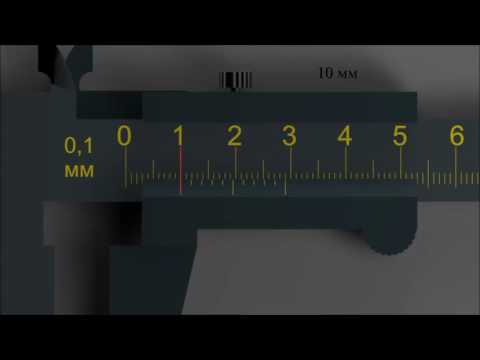

Каким же образом удаётся измерять десятые доли миллиметра, если шкала штангенциркуля имеет миллиметровые деления? Для этой цели служит вспомогательная шкала, называемая нониусом 7. Длина нониуса 19 мм. Нониус поделён на 10 равных частей, следовательно, цена каждого деления равна 1,9 мм.

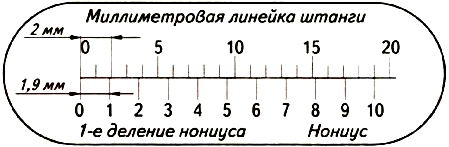

При сомкнутых губках нулевые штрихи шкалы штанги и нониуса совпадают (рис. 64), а десятый штрих нониуса совмещается с девятнадцатым штрихом миллиметровой шкалы.

Рис. 64. Шкала штанги и нониус

Обратите внимание на то, что первый штрих нониуса не доходит до второго штриха шкалы штанги ровно на 0,1 мм (2 – 1,9 = 0,1). Это и позволяет производить замеры с точностью до 0,1 мм

При измерении штангенциркулем целое число миллиметров отсчитывают по миллиметровой шкале штанги до нулевого штриха нониуса. Десятые доли миллиметра — по шкале нониуса от нулевой отметки до того штриха нониуса, который совпадает с каким-либо штрихом миллиметровой шкалы (рис. 65).

Рис. 65. Примеры измерения штангенциркулем. Положение шкалы штанги и нониуса при измерении размерон: а — 0,4 мм; 6 — 6,9 мм; в — 34,3 мм

Помните! Штангенциркуль — это дорогостоящий измерительный инструмент, требующий бережного обращения.

Правила обращения со штангенциркулем

Перед началом работы протереть штангенциркуль чистой тканью, удалив смазку и пыль

Нельзя очищать инструмент шлифовальной шкуркой или ножом.

Нельзя класть инструмент на нагревательные приборы.

Измерять можно только чистые детали без задиров, заусенцев, царапин.

Губки штангенциркуля имеют острые концы, поэтому при измерении нужно соблюдать осторожность.

Не допускать перекоса губок штангенциркуля. Фиксировать их положение зажимным винтом.

При чтении показаний на измерительных шкалах держать штангенциркуль прямо перед глазами.

На предприятиях штангенциркуль является одним из основных измерительных инструментов. Им пользуются рабочие различных специальностей и контролёры станочных и слесарных работ. В настоящее время всё чаще применяют штангенциркули с цифровыми индикаторами (на батарейках), позволяющие измерять детали с точностью до 0,01 мм.

Знакомимся с профессиями

Контролёр отдела технического контроля (ОТК) — специалист, который на предприятии отвечает за качество выпускаемых деталей. Он следит за тем. чтобы изготовленные детали в точности соответствовали чертежам. Это очень ответственная работа, так как если в изделие попадёт бракованная деталь, не соответствующая чертежу, то изделие быстро выйдет из строя. Контролёры ОТК должны знать правила настройки и регулирования контрольно-измерительных инструментов и приборов, методы проверки качества поверхностей, правила приёмки деталей и т. д.

Лабораторно-практическая работа № 17

Измерение размеров деталей штангенциркулем

1. Выполните в рабочей тетради эскиз выданного учителем ступенчатого валика (рис. 66).

2. Измерьте каждый размер валика штангенциркулем и запишите результаты в миллиметрах в таблицу.

1. Проставьте полученные размеры на эскизе, выполненном в рабочей тетради.

Рис. 66. Эскиз детали «ступенчатый валик» (к пп. 1-3)

Проверяем свои знания

1. Из каких основных частей состоит штангенциркуль?

2. Сколько измерительных шкал имеет штангенциркуль?

3. Какие измерения можно выполнять с помощью штангенциркуля?

4. Во сколько раз точность измерения штангенциркулем превышает точность измерения линейкой?

5. Как по штангенциркулю производят отсчёт целых и десятых долей миллиметра?

2 Разновидности инструмента – что значит маркировка?

В быту обычно применяется самый простой нониусный штангенциркуль. Его, как правило, делают из металла. Впрочем, в последнее время несложно приобрести прибор из пластика, твердосплавных композиций и даже из дерева. Более усовершенствованные модели штангенциркулей оснащаются циферблатным механизмом. Его используют вместо нониуса. Инструмент с циферблатом облегчает процесс измерений и дает возможность легко снимать полученные показания.

Максимальную точность измерений обеспечивает самый современный штангенциркуль – электронный. Его также называют цифровым. Он располагает небольшим жидкокристаллическим экраном, на котором показываются результаты проведенных замеров. Достаточно правильно установить и зафиксировать цифровой прибор, чтобы сразу получить все необходимые размеры. Такие приспособления обычно используются в авиа- и машиностроении, для моделирования сложных конструкций и оборудования.

Штангенциркули отечественного производства маркируются по единому принципу. Обозначение прибора описывает его функциональные возможности. Ниже мы приводим маркировку основных видов штангенциркулей:

• ШЦТ-1. Простой механизм с губками на одной стороне. С его помощью можно измерять линейные параметры (внутренние и наружные) и диаметры деталей.
• ШЦ-1. Губки располагаются с двух сторон. ШЦ-1 подходит для высокоточного измерения глубины.
• ШЦК. На этом штангенциркуле нет нониуса, зато установлен циферблатный механизм. Показания на нем определяются стрелкой, которая составляет со штангой одну конструкцию.
• ШЦЦ. Прибор с цифровой индикацией.

Современный электронный штангенциркуль позволяет обеспечить максимальную точность измерений

Добавим, что рассматриваемые механизмы принято делить на средние, большие и маленькие в зависимости от наличия в них дополнительных функций, конструктивных особенностей и размеров. Электронные инструменты удобны в работе, но стоят они ощутимо дороже нониусных и циферблатных. На российском рынке наибольшей популярностью пользуются цифровые штангенциркули следующих моделей: MATRIX 31611, Fit “Digital Caliper”, SKRAB 40360, Sсala. Такие приборы имеют стандартную по длине основную шкалу (15 см), обеспечивают точность замеров 0,01–0,05 мм.

Измерения диаметров

Как измерить диаметр штангенциркулем? Различают детали с постоянным и переменным по длине сечением. К последним относятся, в частности, арматурные стержни. Как измерить диаметр арматуры штангенциркулем? Всё зависит от арматурного профиля, который может быть:

• кольцевым;
• серповидным;
• смешанным.

Измерение внутреннего диаметра штангенциркулем

Проще всего замерять такие параметры арматуры во втором случае. Вначале внешними измерительными губками определяют высоту выступов профиля, а затем глубиномером – размер по впадине. Замеры необходимо производить в двух взаимно перпендикулярных направлениях, поскольку арматура, да ещё производимая не на специализированных предприятиях, часто имеет овальность сечения. После этого по таблицам стандартных арматурных профилей отыскивают максимально подходящее значение (особой точности здесь не требуется). Как измерить диаметр арматуры штангенциркулем, если она имеет другой тип профиля? Здесь вместо диаметра выступов определяют диаметр выступающей части серповидных насечек, а далее поступают так же, как и предыдущем случае.

Измерение наружного диаметра трубы

При измерении внутренних габаритов труб используют внутреннюю измерительную шкалу инструмента. Как измерить штангенциркулем толщину трубы, особенно, если зазор невелик? Достаточно вычислить разницу между внешним и внутренним диаметрами и разделить результат на два.

Устройство ШЦ-2 и ШЦ-3

Штангенциркуль шц-2 отличается от типа ШЦ-1 измерительными губками. ШЦ-2 имеют четыре измерительные поверхности две плоские, для наружных измерений и две цилиндрические, для внутренних.

Рабочие повехности губок ШЦ-2

Размер между плоской и цилиндрической измерительной поверхностью губок имеет точный размер, а его суммарное значение,  указывается на одной из них.

В нашем случае этот размер 10 мм и он равен минимальному внутреннему размеру, который можно измерить. Поверхности для внутренних измерений ограничены по длине прямоугольными уступами параллельными штанге. Эти выступы используются для обеспечения правильной позиции при измерении.

Вторая измерительная пара заострена, а их измерительные поверхности заужены по всей длине. Это пара имеет измерительно-разметочные функции, потому что их заострениями могут наноситься мерные разметочные риски.

Разметка с помощью ШЦ-2

Заужение, на измерительных поверхностях разметочных губок, позволяет делать измерения различных поднутрений. Например, в узких неглубоких канавках или перемычек между отверстиями.

Кроме основной рамки у штангенциркуля типа ШЦ-2 предусмотрена ещё вспомогательная рамка со стопорным винтом. Вспомогательная рамка соединена с основной через микрометрический винт и гайку с рифленой поверхностью.

При застопоренной вспомогательной рамке, основная рамка может приближаться или удаляться от вспомогательной.

Вспомогательная рамка

Такой прием используется при некоторых измерениях, когда нужна точная подводка губок к измеряемым поверхностям. Штангенциркули типа ШЦ-3 отличаются от типа ШЦ -2 только отсутствием пары измерительно-разметочных губок.

Штангенциркули такого типа предназначены для измерений в самом большом размерном диапазоне.

Проведение разметочных операций

У штангенциркуля присутствует множество функций, поэтому его можно использовать и для разметки. Этот процесс зависит от типа устройства прибора. Дело в том, что нижние губки (которыми и проводят разметку) могут быть не только прямоугольными с внутренними изгибами, но и круглыми. В любом случае внутренняя кромка вырезана специально таким образом, чтобы нижней губкой можно было делать отметки.

Для этого сделайте замер и немного придавите нижней губкой на материал, где вы будете делать отметку. Благодаря тому, что кромка немного подточена, она будет своеобразно царапать и отмечать. Также можно не прибегать к методу поцарапывания, а просто оставить штангенциркуль на месте и сделать отметку с помощью маркера, карандаша или других предметов.
