Как повесить люстру

СОДЕРЖАНИЕ
0
31 просмотров
09 февраля 2020

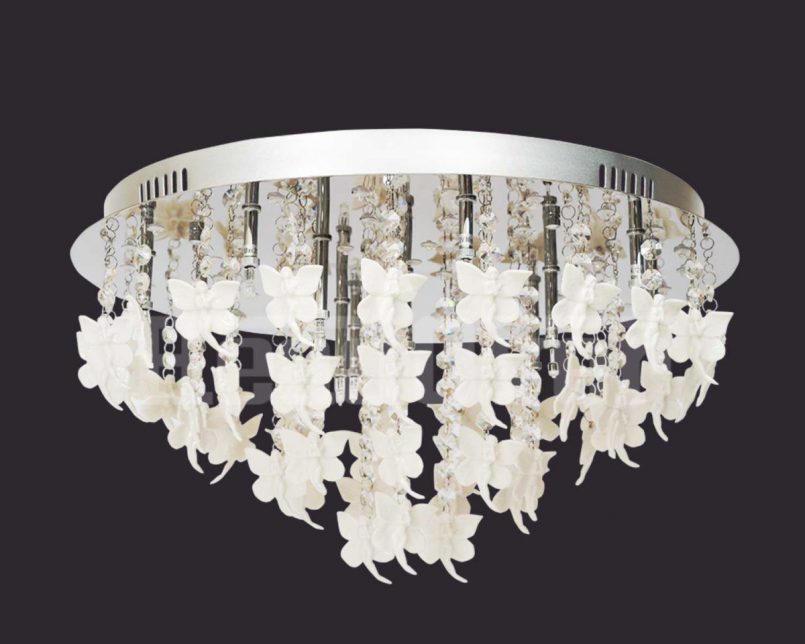

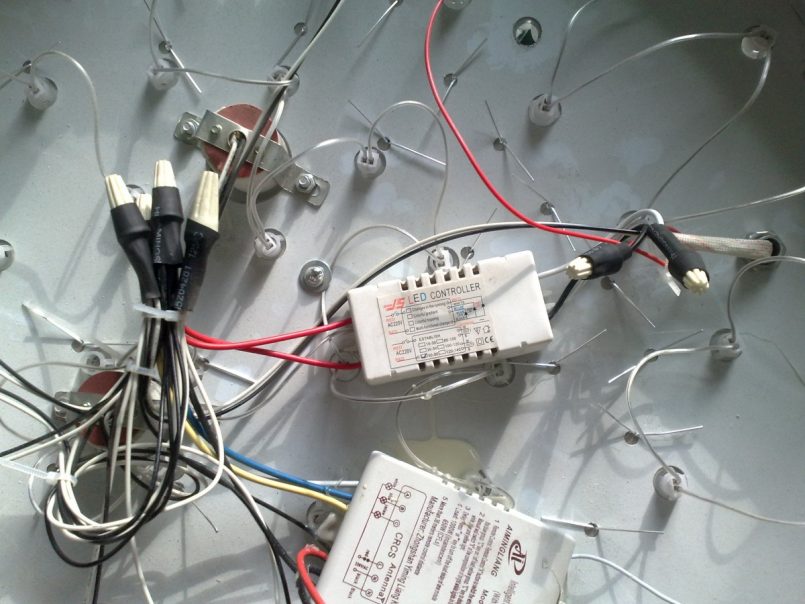

«Особенные» люстры

В последнее время пользовательской популярностью пользуются люстры новейшей модификации, оснащенные пультом ДУ (дистанционного управления). Такие позволяют регулировать освещенность комнаты. К тому же они бывают дополнены ионизаторами воздуха, вентиляторами или даже испарительным блоком кондиционера.

Покупая такие светильники, следует придерживаться определенных правил:

  • сразу смотреть, каким образом прибор подключается;
  • требовать инструкцию, если что-то непонятно, и изучать ее еще в магазине;
  • если самому подвесить такую люстру не представляется возможным, нужно выяснить, не входит ли в ее стоимость еще и монтаж;
  • на месте узнавать обо всех гарантиях продавца и производителя на изделие;
  • если хоть что-то не устраивает или абсолютно непонятно, следует воздержаться от покупки (во всяком случае в этой торговой точке).

Важно

Люстры с дополнительными опциями — вещь специфическая и дорогая. Поэтому она требует исключительно профессионального участия

А найти таких мастеров непросто. Это нужно учитывать.

Индикатор фазы и фазировка проводов

Первое, что нужно сделать — это проверить фазировку проводов люстры. Нулевой провод (нейтраль) — он общий, а фазные провода к лампам подключаются через выключатель.

Фазу или ноль определяют индикатором фазы (электронным или простым, оснащенным фазовой лампочкой + гасящим резистором). Для этого большим пальцем касаются клеммы на рукоятке прибора, а жалом индикатора — проверяемого провода. Если провод фазный, лампочка загорается или же на дисплей выводится соответствующий символ.

Прежде чем начать проверку, выворачивают/выключают обе пробки. После оголяют концы торчащих из потолка проводов и разводят их. Далее включаются (вворачиваются) пробки и выключатель. На резиновый коврик устанавливается табуретка, и уже с нее, действуя только правой рукой, находят фазный провод (или провода, если у люстры двойной выключатель).

После выключатель нужно будет выключить (не трогая пробки) и снова проверить фазировку. На этот раз индикатор не должен светиться и что-то показывать при прикосновении жала прибора к любому из проводов.

Если где-то осталась фаза, выключатель переключается в разрыв фазы, а нулевой провод пускается напрямую (это когда выключатель однополярный). Несмотря на то, что работа несложная и ковырять стену нет никакой необходимости, для вышеописанных действий следует все-таки пригласить специалиста. Из соображений безопасности.

Установка люстр на монтажную планку

Этот способ задействуют, когда необходимо повесить люстру на натяжной потолок без крюка. В подобном случае крепление осуществляют на монтажную планку продольной или крестообразной формы. При этом размер платформы зависит от параметров планки, а ее толщина от веса светильника.

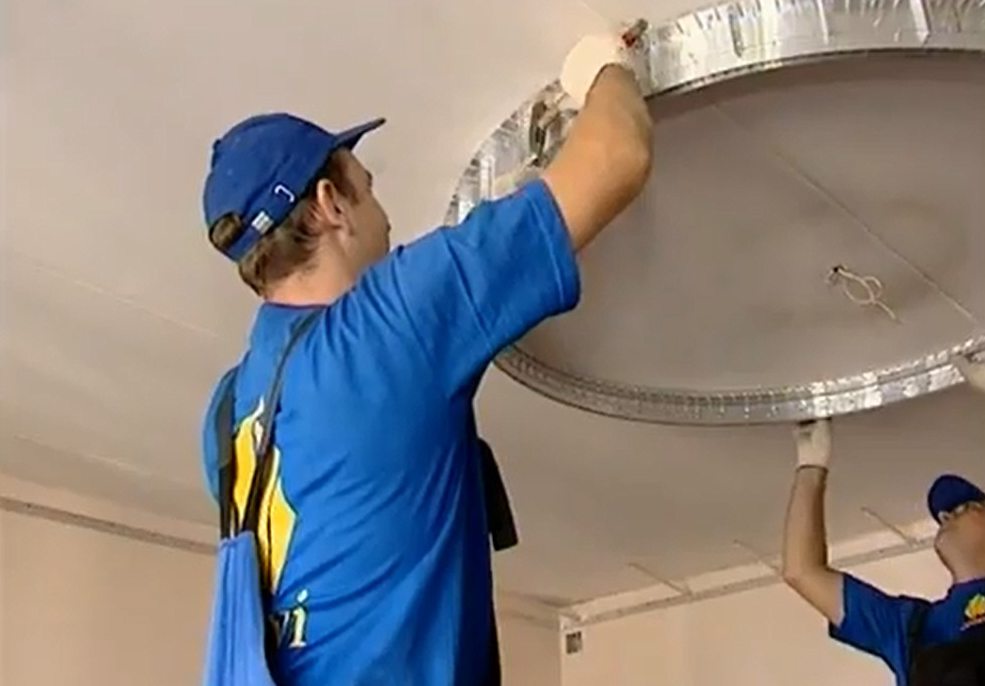

Монтажную планку устанавливают во время крепления багетов, причем на одном уровне с направляющими элементами. Для изготовления платформы берут брусок, кусок фанеры или доски. Кроме этого, для крепления люстры задействуют монтажные пластиковые кольца.

Для продольной планки применяют кольцо, диаметр которого позволяет продеть через него провода и зафиксировать ее на саморезы. Для крестообразных планок потребуется 5 колец, причем разных диаметров.

Монтаж люстр на продольную планку производят так:

  1. Когда уровень потолочной конструкции должен опуститься на незначительную величину, чтобы установить люстру на небольшую продольную планку, будет достаточно в определенном месте на потолке зафиксировать закладной брусок. С этой целью в нем высверливают 2 отверстия диаметром 2 – 3 миллиметра. Для укладки провода по центру бруска пропиливают неглубокий паз. Перекрытие размечают и перфоратором создают отверстия, затем деревянный элемент крепят и помещают в него провода.
  2. В случае значительного перепада уровня потолка, например при установке двухуровневых конструкций, используют сборный вариант монтажной платформы. Чтобы ее сделать, берут отрезок фанеры толщиной 6 – 12 миллиметров и из него вырезают прямоугольный элемент требуемого размера. Длина платформы должна превышать этот параметр у планки светильника на пару сантиметров, а ширина быть немного больше, чем диаметр монтажного кольца. Для крестообразных планок изготавливают квадратную платформу.
  3. По центру платформы высверливают отверстие для проводов диаметром 10-15 миллиметров и тщательно шлифуют ее внешнюю сторону, чтобы не допустить повреждения полотна, а по углам саморезами по дереву прикрепляют кронштейны.
  4. Платформу прикладывают к перекрытию и проверяют ее уровень. Это нужно, чтобы убедиться, что он совпадает с расположением чистовой потолочной поверхности. Высоту платформы регулируют кронштейнами, для чего их подгибают. Ее закрепляют на перекрытии саморезами и дюбелями.
  5. По периметру помещения размещают направляющие, контролируя соответствие между уровнями багетов и монтажной платформы. Полотно натягивают согласно стандартной технологии.
  6. После его остывания, когда оно приобретает требуемую эластичность, приступают к установке люстры. На ощупь отыскивают отверстие для проводов и вокруг этого места приклеивают монтажное кольцо. Потом внутри его вырезают материал и посредством отверстия выводят провода.
  7. На планке размещают и протягивают на контргайку монтажные шпильки. Их хорошо затягивают, поскольку потом не будет возможности закрепить прибор. Планку монтируют к платформе саморезами.
  8. Далее нужно снять с люстры лампочки и острые детали и подготовить к подключению клеммную колодку. Вешать светильник желательно с напарником – он будет придерживать прибор, а второй человек в это время начнет подключать провода и затягивать на корпусе накидные декоративные гайки.
  9. В завершении вкручивают лампы, крепят плафоны и разные декоративные элементы и затем проверяют работоспособность люстры.

Подключение проводов

Перед подвеской люстры следует отключить электричество, используя автомат на щитке. После этого проверяется отсутствие напряжения в проводах индикаторной отвёрткой.

Из потолочной плоскости выходят 3 провода, два из которых означают «фазы», третий – «ноль». Если на проводке имеется изоляция, её потребуется удалить. Для удобства фиксации выходов рекомендуется оголить кончики на 3-4 см. Чтобы предотвратить замыкание, концы проводки отворачиваются в стороны друг от друга.


• синий цвет – «ноль»;

• коричневый или красный – «фаза»;

• жёлтый – заземление.


Соединение проводов осуществляется при выключенном питании по цвету или выявленному типу: ноль с нулём, фаза с фазой. Нельзя скручивать между собой алюминиевый провод и медный. Такое соединение способствует разрушению контакта. В этих случаях специалисты рекомендуют проводить подключение через специальную колодку (клемник).

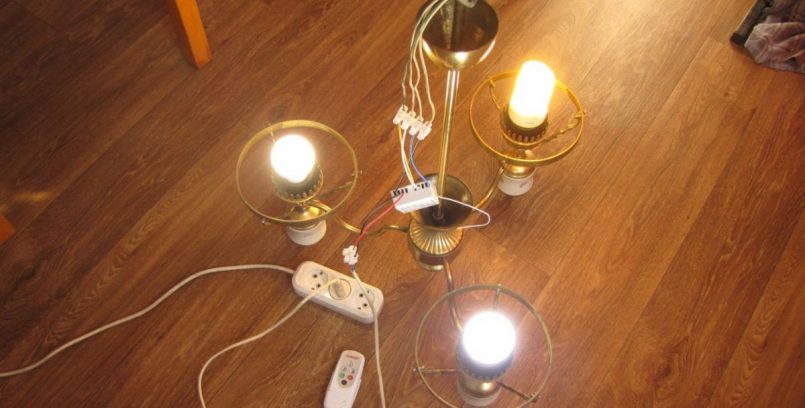

После стыковки проводов стоит выполнить проверку правильности подключения, и только потом приступать к фиксации корпуса светильника на монтажную планку или крюк.

Способы крепления люстры

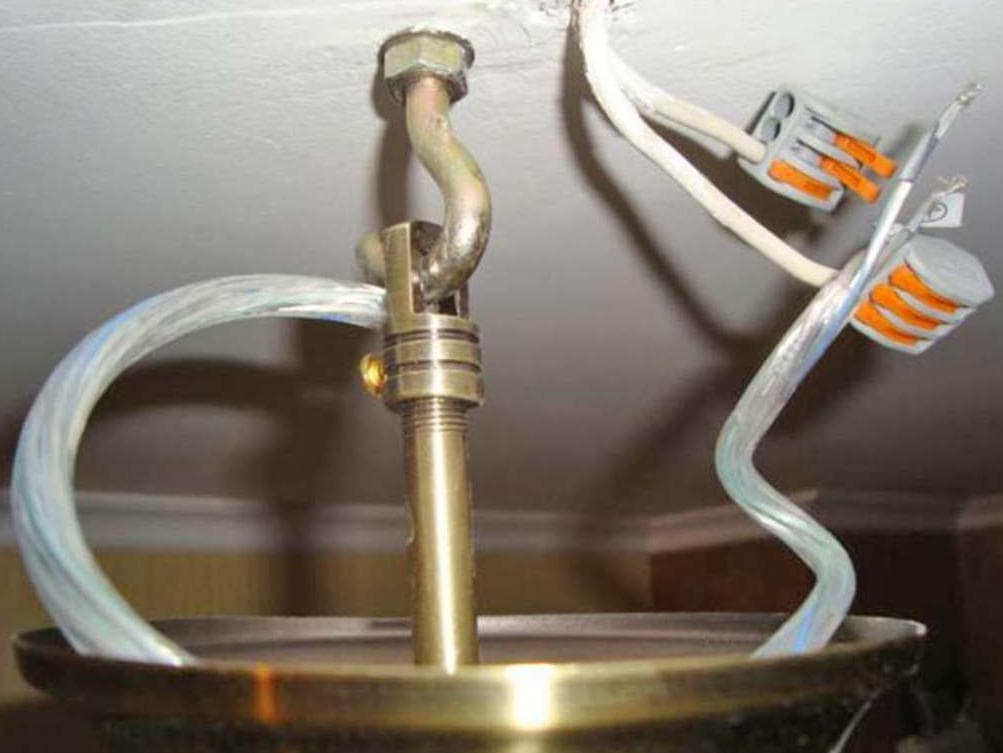

Фиксация люстры с использованием крюка

Металлический крюк – это наиболее упрощённый и надёжный вариант. Существует два пути использования различных типов крюков:

1. Когда масса люстры менее 3,5-4,0 кг можно без опаски использовать крюк с резьбовой нарезкой. Технология установки несложная – просверлив нужное (по диаметру и глубине) отверстие в материале потолка, необходимо расположить в канале дюбель из пластика. Затем остаётся аккуратно вкрутить крюк на максимально возможную глубину.

Внимание! Крепить удерживающий люстру крючок можно только в бетон или в массивную деревянную основу (балки, брёвна, брусья и т. п.)

Недопустимо монтировать основной элемент в гипсокартон, пластиковые панели или декоративные накладные детали!

2. Если осветительный прибор тяжелее 4,0 кг, то технология будет другой. В этом случае нужно использовать особые анкерные болты (d>=10,0 мм.кв.) с распорочным крюком. Совершив высверливание нужного канала, необходимо ставить в него анкер и затянуть его до предела. Теперь, светильник будет надёжно располагаться под потолком.


Крепление люстры посредством кронштейна или планки

Второй метод крепления, подразумевающий применение планки или кронштейна, является более сложным, но доступный для самостоятельного исполнения.

В люстровый комплект, если изделие качественное, обязательно включена предназначенная для подвески металлическая планка (или кронштейн). В этом элементе располагаются два винта, которые нужно закрепить соответствующими гайками. Теперь, созданный комплекс закрепляется к потолку, в котором предварительно просверлены каналы и установлены ПВХ-дюбеля.

Люстра подносится к потолку и посредством вставления болтов в специальные отверстия, фиксируется под потолком.

Совет! Если потолок деревянный, то кронштейн закрепляется саморезами для дерева нужной длины. А когда потолок – это гипсокартонная конструкция, нужно фиксировать люстру саморезами для металла к несущей профильной планке!


Упрощённый вариант крепления

Когда приобретённая люстра небольшая и лёгкая, то можно обойтись без вспомогательных фиксационных механизмов и крепить осветительный прибор непосредственно к потолочной поверхности. У основания таких люстр есть небольшая пластина из металла с несколькими отверстиями для установки.

Технология монтажа предельно простая. Намечаются места расположения шурупов и в этих точках высверливаются каналы. Помещаются в отверстия пвх-дюбеля и закрепляется светильник не менее чем 2-мя шурупами.

Несколько полезных рекомендаций

Процесс размещения и фиксации люстры на потолке полон разнообразными нюансами, среди которых наиболее существенными являются:

1. Массивные, удлинённые люстры пригодны для размещения только на высоких потолках, иначе, кроме эстетической дисгармонии, будет присутствовать опасность поражения электротоком.

2. Невысокие потолки лучше обустраивать плоскими или небольшими светильниками, близко прилегающими к поверхности. В противном случае высокие гости будут находиться в дискомфортных условиях. Также большая люстровая модель в небольшой комнате будет вызывать постоянный психологический дискомфорт из-за низкого нависания.

Как подключать

Стандартная схема включения осветителей люстры предполагает возможность включение одной группы ламп при помощи одной из двух клавиш двухклавишного выключателя, а включение второй группы – при помощи другой. Подобная схема позволяет регулировать уровень интенсивности освещения комнаты в соответствии с возникающими потребностями в нём.

При характерной для современных квартир системе электропитания, оснащённой защитным РЕ проводником, пучок проводов для подключения люстры будет иметь четыре жилы. Причём две из них (в изоляции коричневого или красного цвета) являются фазными проводниками, один проводник в изоляции синего цвета – нулевым, а проводник в желто-зелёной изоляции – нулевым защитным.

В квартирах старой постройки провода обычно никак не маркируются, и поэтому при подключении вам необходимо будет разобраться в том, какие из 3-х проводов являются фазными, а какой – нулевым. Для этого вам обязательно потребуется самая простейшая индикаторная отвёртка.

При включенных клавишах двухклавишного выключателя индикаторная отвертка должна показывать вам наличие фазы на 2-х проводах, которые и будут фазными, т.е. соответствуют коричневой или красной маркировке. Оставшаяся жила – нулевая, соответствующая синей маркировке проводников. Соответственно этой раскладке проводов вам и следует подключать монтируемую на потолок люстру.

Монтаж крепежной планки

Для того, чтобы закрепить люстру, сначала необходимо прикрепить к потолку крепежную планку:

  1. Для начала примерьте люстру к той части потолка, где планируется ее крепление. Часть люстры, в которой будут находиться провода, должна быть плотно зафиксирована по отношению к потолку. Нельзя допускать зазоров и промежутков.
  2. Если остался крюк о прошлой люстры, его нужно подогнуть, чтобы он не мешал. Лучше такой крюк не срезать, так как он может понадобиться во время установки люстры. Лучше его сохранить, чтобы по необходимости не устанавливать новый крюк.
  3. Для монтажной планки нужно сделать соответствующую разметку, по которой она будет устанавливаться на потолок. Для этого планку нужно прислонить к потолку и обвести карандашом. Это нужно делать так, чтобы она не мешала проводке. На местах разметки делаются отверстия, в которые следует забить дюбели. С помощью шурупов нужно прикрепить планку к потолочному покрытию.

Подключение электропроводки

Перед тем, как фиксировать люстру, ее необходимо подсоединить к электрической системе дома. Перед подключением проводку нужно обесточить и проверить индикатором тока.

Следует соблюдать такие правила подключения:

  • Если потолочная проводка включается одноклавишным тумблером, то значит от состоит из фазы, ноля и провода заземления. Если дом советский, то провод заземления в таких домах встречается очень редко.
  • Необходимо точно знать, для чего предназначен каждый провод. Фазовый проводник чаще всего сделан в черной или красной оболочке. Ноль – синий, а проводник заземления – желто-зеленой расцветки.
  • Независимо от цвета и маркировки, каждый из этих проводов должен пройти проверку индикатором. Для этого нужно не на долго отключить электропитание. Нужно индикатором прикасаться к оголенной части провода. Если индикатор загорелся – значит это фаза, если нет – значит это ноль.
  • Если провода одного типа, то их соединяют клеммами, а если есть провод заземления, то его изолируют отдельно. После этого можно продолжить крепление люстры к потолочному покрытию.
  • Если выключатель двухклавишный, то в нем присутствуют двухфазные провода. Их следует подключать к соответственным фазным проводам, которые есть в люстре. Провод заземления и ноль следует соединить так же, как и в предыдущем случае.

Крепление люстры к крепежной планке

Если вы правильно запитали люстру, то стоит поговорить о том, как правильно ее прикрепить к крепежной планке.

Сделать это можно следующим методом:

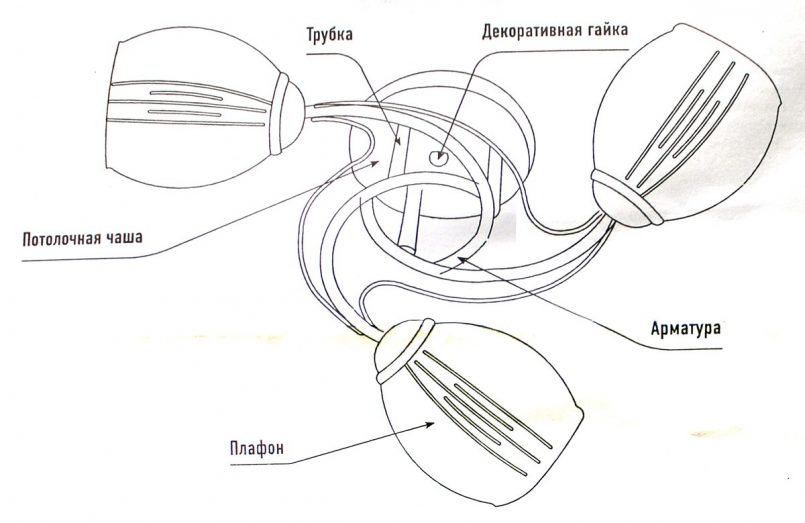

  1. Закрывающую деталь люстры следует приставить к планке таким образом, чтобы их отверстия сопоставились.
  2. В эти отверстия нужно вставить декоративные гайки, с помощью которых нужно основательно прикрепить люстру к потолку.
  3. После этого можно установить на место плафоны и другие детали.

Можно считать, что фиксация люстры к потолку завершена.

Как правильно выбрать осветительное оборудование

Чтобы подобрать источники света для предприятия, рекомендуем вам ориентироваться на основные технические требования, отражённые в нормативных документах (инструкциях, ГОСТах, СНиП).

Основные технические требования сводятся к следующим пунктам:

  • обеспечение безопасности работающего персонала
  • свободный доступ к осветительному оборудованию для ремонтной бригады
  • обеспечение нормированного уровня освещённости
  • соответствие светильников и другого осветительного оборудования принципам экономии электроэнергии
  • обеспечение качества света (равномерность, ограничение тёмных зон, отсутствие зон ослепления в виде бликов, исключение пульсации)
  • удобство монтажа и небольшая протяженность проводки
  • надёжное крепление, исключающее случайное падение осветительных приборов

Немаловажно и соблюдение назначения осветительной системы, которое возможно только с учётом основных факторов производства:

  • окружающей среды в рабочем помещении (наличия пыли, химических веществ, влаги)
  • строительных особенностей и характеристик помещения (его высоты, площади, отражающих способностей рабочих поверхностей, стен, пола и потолка, наличия ферм и мостиков)
  • качества освещения (общее, локальное или аварийное)

   Установка светильников на потолок

Техническими нормами регулируется также высота размещения прожекторов, ламп и светильников. Эти показатели важны для обеспечения экономичности, безопасности и простоты обслуживания осветительных приборов:

  • не выше 5 метров в рабочих помещениях (доступ с лестницы или стремянки)
  • до 2,1 метра в помещениях с близким расположением токонесущих частей
  • в 1,8 метра над настилами кранов
  • в 2,2 метра над любым настилом и площадкой (при условии обслуживания с этой же площадки)

Свес подвесных ламп не должен быть больше 1,5 метра. Обычно свесы используются для облегчения доступа к осветительным приборам при техническом обслуживании и для улучшения показателей экономичности без потери условий освещения.

Качество освещения на предприятии во многом зависит от грамотно составленного специалистами проекта. Без правильных расчётов с учётом всех технических и санитарных норм невозможно добиться хорошего результата.

Также специалисты рекомендуют выбирать для осветительных систем только сертифицированные, то есть, экономичные и безопасные модели осветительных приборов.

Проведение монтажных работ

Важным элементом монтажа является материал стены, на которой вы планируете поместить телевизор. Обычно кронштейн для подвески телевизора комплектуется монтажным набором, рассчитанным на бетон. Но на практике телевизоры монтируют на следующие виды стен:

  • бетонную;
  • кирпичную;
  • деревянную;
  • гипсокартонную.

Для разных видов используют различные способы монтажа.

Бетон

Если стена, на которую вы запланировали установить телевизор бетонная, то считайте, что вам повезло. В этом случае монтаж производится достаточно быстро, с использованием комплектных дюбелей для бетона. Для изготовления отверстий лучше воспользоваться профессиональным перфоратором – в этом случае вы потратите меньше времени и усилий.

Кирпич

При монтаже на кирпич можно также воспользоваться дюбелями по бетону, но если стена изготовлена из пустотелого кирпича, то лучше использовать предназначенные для этого дюбели.

Гипсокартон

Является самым сложным видом монтажа. Несмотря на большое количество преимуществ гипсокартона, он обладает невысокой прочностью, что создает проблемы при монтаже на него тяжелых предметов интерьера, в том числе и телевизоров.

При монтаже небольших и легких телевизоров кронштейны крепятся сразу на гипсокартон с помощью специальных метизов. Для пустотелых конструкций успешно используется дюбель «бабочка», раскрывающийся при завинчивании в него самореза.

Конструкции для более тяжелых телевизоров следует монтировать на специально подготовленный усиленный каркас, который изготавливается в процессе монтажа гипсокартонных листов. При необходимости можно с лицевой стороны стены установить дополнительные металлические профили и закрепить их к полу и потолку. Внешний вид профилей должен вписываться в интерьер помещения.

Особенности установки производственного освещения

В лабораториях, цехах, мастерских свет должен равномерно освещать все рабочее пространство. Для этого часто используют большие по габаритам люминесцентные светильники, которые распределяют рядами на определенной высоте.

Способ их крепления может быть разным. Единичные устройства удобнее закреплять прямо на поверхность потолка. Однако, большая высота и необходимость размещения большого количества таких источников света создает определенные трудности при монтаже и последующем их обслуживании.

Поэтому чаще всего используется тросовая система, или крепление на металлический лоток. Производители выпускают даже специальные конструкции тросовых кабелей и проводов для таких осветительных установок.

   Расположение светильников в производственных цехах

При этом способе создается дополнительная нагрузка на стены, в которые устанавливают крепежные элементы. Здания из бетонных плит и металлических каркасов, обычно обладают повышенным запасом прочности и хорошо выдерживают приложенные к ним усилия.

Кладки стен из пеноблоков или кирпича имеют особенности. Их необходимо проверять на способность противостоять усилиям натянутого троса. Вообще, по возможности, лучше использовать для этих целей несущие колонны.

Один из вариантов крепления тросовой системы показан на картинке ниже.

   Вариант крепления троса под потолком для установки светильников

Здесь предусмотрена закладная пластина к стене и натяжное устройство с крюком, на который надевается трос. Площадь закладной на стене, желательно выбирать побольше, для распределения нагрузки. Иногда на плоскость стены вместо закладной устанавливают металлический уголок.

   Ещё один вариант крепления светильников

Как вы уже заметили, металлический лоток служит не только жёстким основанием для крепления светильников но и кабельной трассой.

Провода для электропроводки

В зданиях старой постройки редко встречается современная проводка, имеющая цветную маркировку. Обычно из отверстия в перекрытии видны несколько проводов со стандартной изоляцией.

Если проводка новая и была проведена в соответствии с нормами ПУЭ, тогда цвет жил в кабеле отличается. По нему без проблем определяют их назначение. У недорогих приборов освещения и люстр старого образца провода часто имеют один цвет, их для выполнения подключения нужно прозвонить.

В современных устройствах все выходящие провода с цветной маркировкой оказываются собранными на колодке, а последовательность действий, как повесить потолочный светильник подробным образом, описана в прилагаемом к нему паспорте.

Цветовая маркировка в зависимости от назначения провода производится согласно конкретным правилам и поэтому ее можно довольно легко определить:

  1. Фаза. Обычно это черный, белый, коричневый провода. Бывают и иные цвета, если ими не обозначают заземляющий или нулевой провод.
  2. Ноль. Цвет синий или голубой.
  3. Заземление. Цвет желтый плюс зеленая полоса.

Когда нельзя определить назначение проводов, ориентируясь на их цвет, это делают при помощи специальных приборов. Основное, помнить правила безопасности и четко придерживаться инструкции.

Как закрепить тяжелую люстру на бетонный потолок

Железобетонные плиты являются самым распространенным видом потолочного перекрытия. Они бывают как пустотелыми, т.е. внутри имеют полые каналы, так и в виде цельной конструкции. Последний вариант потолков особенно популярен при применении технологии монолитного домостроения.

Монтаж массивной люстры на потолке из пустотелых ж/б плит

Существует два способа установки любого осветительного устройства на потолочной поверхности, которые гарантируют надежность крепления вне зависимости от веса изделия:

  • подвеска на крюк;
  • установка на монтажную планку.

Последний вариант хоть и является вполне надежным, но в этой ситуации требует большего количества необходимых операций. При наличии в месте предполагаемого размещения пустого канала, оптимально будет подвесить тяжелую люстру на крюк.

Нередко встречается ситуация, когда на потолке имеется крепление на которой весел старый светильник. Если место размещения не планируется менять, то можно им воспользоваться. Но с учетом того, что предполагается установка тяжелой люстры, необходимо проверить надежность крюка. Для этого на нем создается статическая нагрузка, превышающая массу устанавливаемого светильника, как минимум в два раза. Можно просто подвесить несколько баклажек с водой или любой другой груз. Если надежность вызывает сомнение его необходимо заменить.

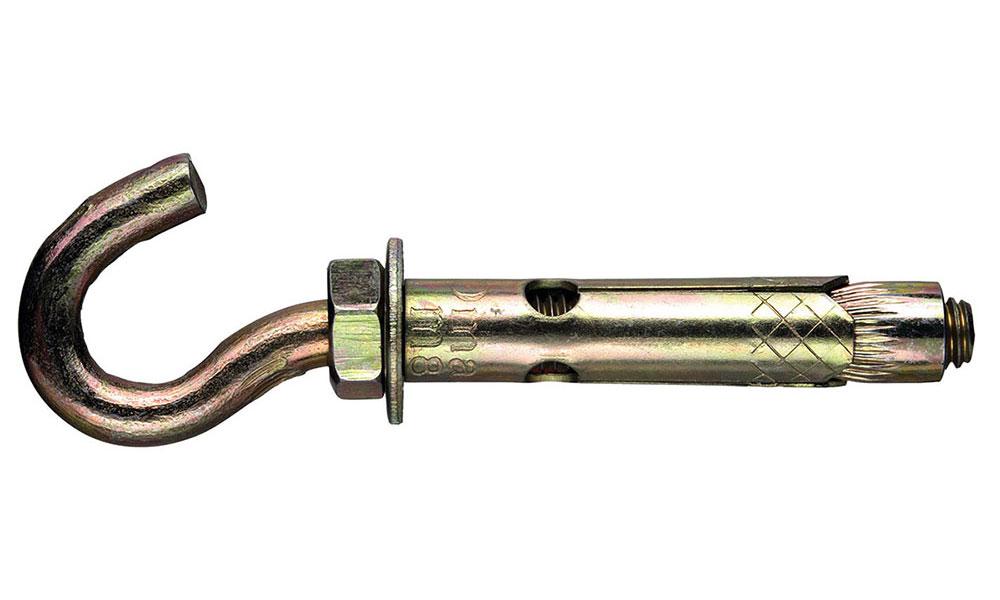

Оптимальным решением в данной ситуации будет использование крюка, оснащенного раскрывающимися лепестками. С помощью перфоратора в точке установки тяжелой люстры, сверлится отверстие, в которое вставляется крепеж. Попадая в полость плиты, планки под действием пружины принимают горизонтальное положение и препятствуют извлечению конструкции. Необходимо помнить, что чем больше будет площадь лепестков, приведенных в рабочее состояние, тем более тяжелую люстру можно будет на такой крюк повесить.

Установка тяжелой люстры на потолке из цельных ж/б плит

Если в качестве потолочной поверхности выступает монолитная плита, то для установки люстры со значительным весом необходимо использовать анкерный крепеж. Такой болт или крюк с одной стороны имеет резьбу и специальную гильзу в виде трубки из мягкого металла. В данном варианте можно использовать монтажную планку, желательно крестовидной или прямоугольной формы. В точке установки сверлится необходимое количество отверстий. Крепление планки осуществляется анкерными болтами. От их количества и площади соприкосновения с поверхностью зависит суммарная нагрузка, которую сможет выдержать конструкция. Применять всевозможные дюбели из дерева или пластмассы не рекомендуется. Дерево со временем может усыхать, а полимерные материалы теряют прочность. Но если все-таки при установке на потолок тяжелой люстры придется прибегнуть к их применению, то необходимо использовать любой клей, который повысит надежность.

BIT3193

Информация предоставлена участником KRAB:
Цитата:

Снятие защиты для BIT3193 :
При срабатывании защиты напряжение на выводе 5 около 3, 5 V.
При напряжении на выводе 5, от 0.4 до 2.4V и подачи команды «старт» ШИМ работает автономно, лампы не выключаются.

!!!Снятие защиты для BIT3193: (victor_loza monitor.net.ru)
Вариант – 1
Через резистор 2 — 3 ком вывод 5 соединить с выводом 12 микросхемы таким образом удерживаем “рабочий” потенциал около 1.2 V.
Вариант – 2
Светодиод в качестве стабистора подключить на вывод 5 на землю в прямом включении, “стабилизирует” напряжение на выводе 5, до 06 — 08 вольт
не работает ни один вариант…
У меня второй вариант со светодиодом работает. (merkyrio).

Как крепить кронштейн

Монтаж кронштейна на стену

  • Определив, на какой высоте вы будете вешать телевизор, необходимо отметить место расположения крепежных элементов кронштейна:
    • снимите с телевизора подставку, если она шла с ним в комплекте;
    • вскройте упаковку кронштейна и найдите инструкцию по его сборке и креплению;
    • внимательно прочитайте инструкцию (не стоит делать все наобум, если вы первый раз в своей жизни закрепляете на стене такой кронштейн);
    • прикрепите к телевизору детали кронштейна, действуя по инструкции;
    • приложите к ним остальную часть кронштейна и замерьте расстояние от верха телевизора до верха пластины, которая прикрепляется к стене;
    • отложите это расстояние карандашом на стене от верха вашего «телевизора» из малярного скотча (если вы определяли удобную вам высоту расположения телевизора способом, о котором было рассказано чуть выше).

Крепление кронштейна к телевизору

Приложите пластину кронштейна к стене и проверьте ее горизонтальность с помощью строительного уровня.

Разметка отверстий на стене

  • Отметьте карандашом на стене места расположения отверстий в пластине. После этого пластину можно отложить в сторону – в ближайшие несколько минут она вам не понадобится.
  • Прежде чем вы начнете сверлить отверстия в стене, попросите кого-нибудь подержать трубу пылесоса (не забудьте его при этом включить) как можно ближе к месту сверления.

Проверка горизонтальности монтажа

  • Прикрепите с помощью дюбелей с саморезами пластину к стене. Убедитесь в ее горизонтальности и надежности крепления.
  • К пластине затем прикрепите вторую часть кронштейна с опорной планкой (ее положение на некоторых моделях кронштейна можно немного регулировать по горизонтали, поэтому, если вы закрепили саму пластину на стене немного криво, компенсируйте это горизонтальностью опорной планки).

Регулировка кронштейна по уровню

  • Повесьте телевизор на кронштейн и зафиксируйте его положение с помощью специальных болтов, на нем расположенных.
  • Наденьте на кронштейн декоративные колпачки, если они входят в его комплектацию.
  • Если в кронштейне нет кабель-канала для телевизионного кабеля, то можете закрепить его с помощью нейлоновых хомутов.

Виды проводов

  • Заземление. Провод заземления определить очень просто. Изоляция провода окрашена в желто-зеленый цвет.
  • Фаза. Обычно фаза проходит по проводу имеющий коричневый цвет.
  • Ноль. В обычных вариантах изоляция такого провода окрашена в синий цвет.

Для более точного определения, где фаза или ноль, необходимо воспользоваться индикаторной отверткой. Дотронувшись кончиком отвертки до оголенного провода, точно определите, по какому из проводов проходит фаза.

После этого внимательно рассмотрите провода на люстре. Если на люстре несколько рожков, то от каждого рожка будет отходить по два провода. Один нулевой, другой с фазой.

Обычно однотипные провода в люстре окрашены одинаковым цветом. Поэтому при присутствии нескольких рожков следует скрутить провода одного цвета в один жгут, а другого цвета в другой.

В результате у вас в конструкции люстры будет три провода: фаза, ноль, заземление.

Завершение монтажа

После закрепления кронштейна необходимо прикрепить к нему телевизор с помощью комплектных 4-х винтов. В отдельных случаях может оказаться удобнее сначала прикрепить телевизор к кронштейну и только после этого всю конструкцию закрепить на стене. Если устанавливаемый телевизор имеет большие габариты и вес, то монтаж лучше производить вдвоем.

После завершения монтажа необходимо убедиться, что телевизор надежно зафиксирован.

Далее необходимо аккуратно уложить подводимые к телевизору провода в специальный кабель-канал. Для кирпичных, бетонных и деревянных стен обычно используют специальные наружные кабель-каналы. Если используется гипсокартон кабель-канал можно встроить или пропустить провода за гипсокартоном (через специально подготовленные отверстия).

Правильно подобранный качественный кронштейн и грамотно выполненный монтаж позволяют надежно закрепить на стене телевизор и получить красивое, современное, удобное решение установки телевизора в домашних условиях.

Крепление люстры посредством монтажной планки

Как правило, люстры бывают двух видов:

  • Оснащенные крепежной планкой. Планку монтируют на потолок, а после крепят к ней непосредственно люстру.
  • Прикрепляемые на потолочный крюк, надежно ввинченный в потолок. Постараемся более подробно осветить, как прикрепить люстру к потолочной поверхности, используя каждый из указанных способов.

Монтаж крепежной планки

Крепеж потолочной люстры начинается с монтажа крепежной планки к поверхности:

  1. Для начала примеряют люстру к месту, где предполагается ее будущий крепеж. Декоративный элемент люстры, закрывающий место крепления и провода, должен плотно, без зазоров и люфта прилегать к потолку.
  2. Если на месте установки имеется крюк от старого светильника, его подгибают к потолку, чтобы он не мешал. Срезать старый крюк не рекомендуется, поскольку следующая ваша люстра, возможно, будет крепиться с помощью него, и потребуется заново монтировать данного вида крепеж, что нецелесообразно.
  3. Выполняют разметку под крепление монтажной планки и устанавливают на поверхности крепеж для люстры. Для этого планку прикладывают к потолку таким образом, чтобы она не создавала помех подключению проводки, и с помощью карандаша размечают место крепления. Далее сверлят отверстия и вбивают в них дюбеля. Затем крепят планку к потолку, используя шурупы (читайте дальше Крепление люстры к натяжному потолку).

Правильно прикрепленная к потолку монтажная планка для люстры будет залогом надежности установленного осветительного прибора

Подключение электропроводки

Перед тем, как люстру прикрепить к потолочной поверхности, необходимо соединить предусмотренные в ней провода электропитания с энергосистемой дома. Перед подключением люстры в обязательном порядке требуется обесточить домашнюю проводку и убедиться в отсутствии напряжения при помощи индикатора.

Правила подключения люстры к электросети существуют следующие:

  • При наличии одноклавишного выключателя потолочная проводка под люстру обычно состоит из двух или трех проводов – фазы, ноля и опционально провода заземления. Наличие провода заземления зависит зачастую от времени постройки дома – в советское время такой провод предусматривался крайне редко.
  • Необходимо определить назначение каждого провода, как среди потолочных, так и среди имеющихся в люстре. Фазовый провод обычно спрятан в черной, коричневой или красной изоляции, нулевой провод – в синей, а провод заземления – в желто-зеленой.

Подсоединение проводов люстры к электросети должно выполняться при отключенном электропитании и в соответствии с электротехническими правилами

Независимо от наличия на проводах в потолке цветной или другой маркировки, их следует протестировать отверткой-индикатором. Для этого потребуется на время включить подачу тока. Следует поочередно прикасаться к оголенной части проводов и фиксировать показателя индикатора. Загорающийся индикатор укажет на фазовый провод, если индикатор не загорелся, значит, провод нулевой.

  • Однотипные провода соединяются через клеммы, а при наличии провода «без пары» (заземление) его изолируют и отодвигают в сторону. После этого можно продолжить дальнейшее крепление люстры на потолок.
  • Двухклавишный выключатель предполагает наличие в потолке двухфазных проводов (смотрите Потолочные лампы: выбираем нужную). Их подключение осуществляется соответственно к фазным проводам люстры 1й и 2й группы (при наличии таковых). Нулевой и провод заземления соединяются так же, как и в первом случае.

Крепление люстры к крепежной планке

Как крепить к потолку люстру с помощью планки: схема

Если люстра запитана правильно, можно переходить к решению вопроса о том, как крепить люстру к монтажной планке (читайте Крепление потолочных светильников).

Сделать это можно следующим способом:

  1. Закрывающий декоративный элемент люстры приставляют к планке и сопоставляют их соединительные отверстия.
  2. Ввинчивают в отверстия декоративные гайки, тем самым прикрепляя осветительный прибор к потолку окончательно.
  3. Монтируют на прежнее место лампы, плафоны и другие декоративные элементы.

Крепление люстры к потолочной поверхности таким способом можно считать оконченным.

Список источников

  • tel-spb.ru
  • electrikexpert.ru
  • kakpravilnosdelat.ru
  • www.stroitelstvosovety.ru
  • vse-elektrichestvo.ru
  • nastroike.com
  • powercoup.by
  • potolokspec.ru
  • potolokguru.com
  • okeymaster.ru
  • pod-potol.com

Похожие статьи

Комментировать
0
31 просмотров

Если Вам нравятся статьи, подпишитесь на наш канал в Яндекс Дзене, чтобы не пропустить свежие публикации. Вы с нами?

Adblock
detector
