Как пользоваться уровнем: советы специалистов

Устройство

Конструктивно, пузырьковый уровень представляет из себя прямоугольную рейку из металла или пластмассы, оснащенную специальными прозрачными вставками, так называемыми «глазками», или визирами. Обычно их два или три: каждый необходим для проверки какой-либо определенной плоскости. Так, с помощью визиров определяют ровность горизонтальной, вертикальной, и поверхности, расположенной под углом. Эти вставки выполнены в виде колбы с закрашенной спиртовой жидкостью и пузырьком воздуха. На стенках «глазка» находятся специальные метки, которые служат ориентиром для правильного положения пузырька воздуха.

Строительные уровни используют как во время домашнего ремонта, так и при капитальном строительстве. Поэтому они бывают разных размеров и типов. Более надежными являются рейки с металлическим корпусом, который защищает инструмент во время падений и от прочих механических повреждений на строительной площадке. К тому же, металлические рейки выполнены из специального сплава, не поддающегося коррозии. Пластмассовые уровни менее прочные, точные, но более дешевые. Чтобы инструмент показывал наиболее точные измерения, рекомендуется приобретать его в специализированном магазине.

Кроме стандартных, прямоугольных моделей, существуют круглые уровни. Они изготовлены в виде запаянной капсулы с воздушным пузырьком внутри, которая помещена в небольшой корпус. Обычно такие устройства используют на промышленных предприятиях для соблюдения технологических условий работы оборудования.

Как проверить строительный уровень?

Сразу скажу, что длинные уровни все таки лучше покупать более надежных производителей. Ну, а уровень 400 мм можно покупать любой. Итак, в нашем строительном уровне, используемом для установки окон ПВХ, должно быть два «глазка»:

Для определения горизонтальной плоскости
Для определения вертикальной плоскости

Как проверить строительный уровень на точность при покупке в магазине? Расскажу, как это делал я. Передо мной находились примерно шесть одинаковых строительных уровней, по почти самой дешевой цене. Я брал их поочередно, и прикладывал к гладким поверхностям полок. Сначала проверял горизонталь. Если в горизонте уровень показывает точно, то переходил на вертикаль. И так, до тех пор, пока не дошел до пятого строительного уровня, который был точным.

В чем же смысл проверки строительного уровня. Все очень просто. Давайте разберем пошагово с помощью картинок.

1. Ставим уровень на горизонтальную поверхность. Смотрим на «глазок», а точнее запоминаем положение воздушного пузырька. Далее.

2. Переворачиваем уровень на 180 градусов, и опять прикладываем его к тому же месту. Если положение воздушного пузырька такое же как и в предыдущем положении, то горизонтальный уровень показывается точно.

3. Тоже самое, проделываем с вертикальным «глазком». Приставляем к вертикальной поверхности, например, какой-либо стене. Также запоминаем положение пузырька. Затем, переворачиваем и сравниваем положения. Они должны быть одинаковыми.

Проверка угла 90 градусов между вертикальными плоскостями

В зависимости от конструкции лазерного уровня, контроль этого параметра, можно разделить на две методики.

Если у вас построитель лазерных плоскостей выполнен в форме бочонка и имеет поворотное основание — трегер, к примеру уровень RGK LP 62, то проверить угол на соответствие заявленному значению между вертикалями очень просто.

Для этого устанавливаем прибор посередине помещения, желательно на расстоянии от стен не меньше 2 метров, и делаем отметки на вертикальных линиях идущих по стенам.

После чего, ни в коем случае не передвигая прибор с места, поворачиваем «голову» нивелира по часовой стрелке и совмещаем вертикали со отметками сделанными ранее. Если у вас четыре вертикальных плоскости, то прогоняем все вертикали через заданные точки.

В результате, если при поворотах все вертикали совмещались с точками с большой точность, то угол между ними 90 градусов. Если же при вращении вокруг своей оси, одна линия проходит через точку, а вторая нет, то угол в 90 градусов выверен не точно.

У приборов с конусными призмами по типу Fukuda 3D смещена центральная ось, поэтому первый способ проверки тут не подходит, так как при повороте линии будут однозначно убегать от отметок.

Для проверки этого показателя, устанавливаем прибор на полу и делаем уже по две отметки на вертикалях идущих по полу, первую точку ближе к корпусу, вторую на расстоянии около 2 метров.

Дальше поворачиваем корпус нивелира на 90 градусов и совмещаем линии с отметками. Повторяем процедуру пока не проверим все четыре плоскости.

Подробнее эти методы можно посмотреть в роликах ниже.

Расчёт погрешности

Точность всегда указывается со знаком ( ± ) и это не случайно! К примеру, вы покупаете качественный и недорогой лазерный уровень Firecore F93T-XR, заявленная погрешность у которого ± 0,3 мм на 1 метр, или если пересчитать на 10 метров, то это ± 3 мм.

То есть большинство пользователей думает, что при прогоне всех сторон горизонта через точку на 10 метрах, разбег должен быть не больше 3 мм, но это не так! Максимальный разбег в допустимых заявленных значениях на 10 метрах будет 6 мм, и сейчас вы поймёте почему.

Погрешность измеряется в две стороны, всё внимание на рисунок ниже.

Очерёдность действий:

1. вы поставили прибор и отметили первую точку по центру линии на 10 метрах

2. повернули прибор на 90 градусов и отметили вторую точку, которая идёт выше первой точки на 3мм (+)

3. Снова повернули прибор на 90° (на том же месте и не меняя высоты конечно же), и отметили третью точку, допустим она совпадает с точкой 1, или проходит в коридоре от – 3 до + 3 миллиметров относительно первой точки.

4. Поворачивайте ещё раз на 90 градусов и смотрите, как проходит последний сектор горизонта относительно первой точки. Он проходит ниже первой точки на те же 3 мм (-).

Таким образом максимальный разбег получается между 2 и 3 точкой, а именно 6 мм, но как вы помните, нивелир стоит на расстоянии 10 метров от стены, и при повороте на 180 градусов по сути получается разметка 20 метров, а погрешность 6 мм соответствует заявленной точности ± 0,3 мм на 1 метр (0,3*20 = 6).

Тот же самый расчёт применяется на других расстояниях и с любой другой заявленной погрешность. В общем не нужно забывать про впереди стоящий знак (±)

Как проверить лазерный уровень?

Лазерный уровень проверяется следующим образом. Кстати, тот уровень, который я рекомендовал выше, я, естественно, проверил. Он идеальный. Его точность, даже выше заявленной погрешности в паспорте.

1. Проверяем горизонталь. Для этого нам нужна комната не менее 5 метров. Ставим уровень примерно в 1 метре от какой либо стены. Включаем и помечаем линию карандашом. Далее, разворачиваем уровень на другую стену. И также, помечаем линию карандашом.

2. Затем, переставляем лазерный уровень к другой стене, также примерно в 1 метре. Устанавливаем линию лазера на ту метку, которая у нас уже есть на стене. После чего, разворачиваем лазерный уровень в сторону первоначальной стены и проверяем, совпадает ли лазерная линия с первой меткой, отмеченной карандашом.

Не забывайте про погрешность. Но, у меня она, к счастью минимальная. Около 0,5 мм на 5 метров. Для монтажа окон ПВХ, такой лазерный уровень — то, что надо. Если, конечно речь ни идет о выставлении окон в одну линию на большие расстояния. Ну, впрочем с таким точным выравниванием, пожалуй ни один дешевый нивелир не справится. Наверняка, будет погрешность.

3. Проверяем вертикаль. Подвешиваем отвес. Ждем, когда он перестанет раскачиваться. После чего, направляем вертикальный луч лазера строго на нитку отвеса.

Вот и все. Очень простые способы, а главное очень точные. Теперь, и Вы знаете, как проверить строительный и лазерный уровни на точность при покупке.

С Вами был автор блога Lankins.ru — Вячеслав Ланкин.

Устройство

Пузырьковый строительный уровень имеет весьма простое устройство. Но это не значить что результаты его измерений находятся на низком уровне. Главной деталью инструмента является корпус изготовленный из твердых материалов. В корпусе вмонтированы стеклянные ампулы с жидкостью наполненных воздухом. В качестве жидкости чаще всего используют спирт. При нарушении герметичности ампул пробор приходит в полную негодность.

Несмотря на простоту устройства, конструкция пузырькового уровня постоянно усовершенствуется. Есть разновидности где в колбах предусмотрена специальная линза для контроля за воздушным пузырьком. Кроме того, при использовании флюоресцентных добавок в жидкость, работать с прибором можно при слабом освещении. Не последнее значение имеет материал, из которого изготовлен корпус. Потому что это влияет на вес прибора и на качество производимых измерений.

В пузырьковых уровнях применяются колбы с горизонтальным и вертикальным расположением. Так же в некоторых моделях есть колбы с наклоном. Первые два расположения позволяют определять вертикальную и горизонтальную погрешности плоскостей. Колба с наклоном делает измерительный инструмент более универсальным.

Поверка и юстировка круглого уровня.

Условие: Ось круглого уровня (Рис.1) должна быть параллельна оси вращения нивелира.

Рис. 1

Для выполнения этой поверки с помощью подъемных винтов выводят пузырек круглого уровня на середину (в центр кружка на стекле ампулы уровня) и разворачивают зрительную трубу нивелира вокруг его оси на 180°. При этом если пузырек круглого уровня останется в середине, то условие выполнено. Если же пузырек сместится, то его с помощью юстировочных винтов круглого уровня и ключа, который входит в комплект нивелира, необходимо вернуть обратно на половину всего отклонения к центру ампулы. С помощью подъемных винтов вновь выводят пузырек уровня на середину (Рис. 3) и повторяют поверку и так до тех пор, пока при повороте трубы нивелира пузырек круглого уровня будет оставаться в центре.

Рис. 2

Рис. 3

Устройство, предназначение и классификация лазерных строительных уровней

По принципу действия строительные лазерные нивелиры делятся на несколько классов.

Точечные, которые проецируют в пространство прямой луч, отображающий точку на любом пересекаемом препятствии.
Позиционные, в основе работы которых лежит использование преломления светового потока в оптических призмах. Исходящий луч создаёт ровную линию, точно ориентированную в пространстве.
Ротационные, очерчивающие плоскость при помощи вращающегося вокруг оси луча.

Лазерные уровни также различают по виду выравнивания, количеству проецируемых плоскостей и по типу излучателей. Типом выравнивания называют способ выставления инструмента в рабочее положение.

Ручной тип подразумевает настройку прибора самим пользователем. Для этого на корпусе расположены один или два пузырьковых уровня. Приведение нивелира в горизонтальное положение осуществляется винтовыми верньерами.
Электронное выравнивание происходит на основе анализа информации, поступающей от пузырьковых гидравлических датчиков. Изменение положения прибора в пространстве осуществляется серводвигателями, расположенными на «ногах» прибора. При подготовке к работе электронный лазерный нивелир способен самостоятельно компенсировать погрешность в отклонении опорной поверхности от горизонта до 15%.
Маятниковое выравнивание самостоятельно компенсирует 5% отклонение от горизонта. Уровни такого типа содержат в себе механическую систему, которую стабилизирует постоянный магнит. Внутри маятника смонтирован оптический прибор, состоящий из светодиодов, преломляющих призм и фокусирующих линз. Выравнивание происходит под действием собственного веса маятника.
Комбинированные приборы сочетают в себе несколько описанных выше способов выравнивания одновременно, например, электронное выравнивание горизонта плюс мануальное вертикальное выравнивание.

По типу излучения строительные лазерные нивелиры можно разделить на две категории.

Приборы с красным лучом, имеющим длину волны 635 нм. Это самый распространённый тип лазерных уровней, который преимущественно применяется внутри помещений. В зависимости от модели дальность действия устройства может колебаться от 10 до 500 м.
Уровни с зелёным лучом, длина волны которых 532 нм. Это более мощный и дальнобойный вид излучения (до 1000 м), который лучше воспринимается человеческим глазом.

Строительный уровень: виды и характеристика

В зависимости от целевого предназначения и сложности выполняемых работ уровни разделяют на два класса: профессиональные и бытовые, которые присутствуют в арсенале инструментария практически у каждого среднестатистического гражданина для решения бытовых нужд.

Кроме того, современный строительный рынок предлагает потребителю широкий модельный ряд измерительных приборов, в частности, уровней, который включает:

Пузырьковый уровень строительный. Применяется при укладке любых стройматериалов как в бытовых, так и профессиональных целях.
Преимущества: простота эксплуатации, универсальность, практичность, низкая стоимость. Недостатки: при реализации масштабных строительных проектов одного пузырькового уровня будет недостаточно.
Трубный уровень. Представляет собой один из подвидов пузырькового инструмента. Особенность – узкая сфера применения. Он используется исключительно для укладки труб и профилей. Преимущества: малый вес, компактность, укомплектован перфорированной лентой и шнуром для фиксации на необходимой поверхности. Недостатки: минимальная специализация.
Водяной строительный уровень. Второе название – гидроуровень. Применяется для вымеривания горизонтальных поверхностей в помещениях больших площадей. Преимущества: легкость использования, низкая стоимость. Недостатки: узкая сфера применения; на точность показаний главным влияющим фактором является человеческий, поскольку заполнять емкость нужно аккуратно вручную, чтобы исключить попадание воздуха; особые условия хранения.

Лазерный прибор для выдержки всех параметров при выполнении ремонтно-строительных работ. Второе название – нивелир. Является уровнем профессионального типа. В зависимости от типа управления и настройки все лазерные уровни делятся на инструменты ручного и автоматизированного управления. К последней категории относятся строительный уровень электронный, маятниковый и смешанный. Преимущества: высокие показатели точности измерений, широкая специализация, мультифункциональность, компактность, неограниченный термин использования, идеально подходит для внедрения масштабных строительных проектов, возможность создания лазерной проекции перед установкой, возможность проверки точности уже выполненных ремонтно-строительных работ, практичность. Недостатки: сложность в управлении, дороговизна.

Калибровка строительного уровня

Настройка точности показаний пузырькового уровня возможна только для тех приборов, конструкция которых позволяет это делать. Так как существуют модели строительных уровней в которых пузырьковые блоки, вклеены либо другим образом вмонтированы в корпус уровня. Другие же разновидности уровней содержат блоки, которые прикручены болтами, что даст вам возможность регулировать их положение. Перед тем как откалибровать инструмент в домашних условиях, необходимо убедиться в том, что его конструкция позволяет ее проводить.
Чтобы отрегулировать правильную работу уровня в той или иной плоскости, понадобится:
ровная поверхность, отвертка, клей, гидроуровень, отвес, линейка.

При помощи гидро-уровня на стене выставляем две отметки, находящиеся строго на одном уровне. Для достижения высокой точности , данные действия лучше проводить с помощником. Эти отметки соединяем между собой линией, которая проводится при помощи ровной линейки.

Линия не должна быть слишком толстой, так как это может повлиять на точность измерений. Уровень прикладываем боком к этой линии. Его рабочая сторона должна идти строго вдоль линии. Когда он будет выставлен, отклонение пузырька воздуха от нужного положения станет очевидным. Характер его отклонения укажет ту сторону, в которую нужно сдвинуть пузырьковый блок.

Для того чтобы точно настроить положение пузырькового блока, нужно выкрутить болты, которые удерживают его в корпусе уровня

Смещение производите очень осторожно, малыми амплитудами, так как сдвиг даже на каких то 0,5 мм может существенно повлиять на расположение пузырька. Когда пузырек воздуха встанет ровно посередине т.е.между двух линий разметки, необходимо жестко зафиксировать блок

Для этого используйте обычный суперклей, который заливаем по всему периметру соприкосновения блока с корпусом.

Что следует знать для проведения качественной проверки точности уровня?

Если брать во внимание лазерный нивелир, имеющий ручное выравнивание на основе пузырькового уровня, то при этом существует вероятность неточного проведения измерений и проверки. Для проверки горизонтальной плоскости понадобится сам лазерный нивелир, установленный на специальный штатив, имеющий рычаг регулятора высоты

Чтобы проверить точность, аппарат устанавливают недалеко от стен, на которые необходимо нанести метки.

Нивелир работает в двух плоскостях. Одна является горизонтальной и обозначается буквой Х, а вторая (вертикальная) — Y. Изготовители приборов зачастую отмечают эти буквы сверху на корпусе измерительных устройств. При отсутствии обозначений и необходимости первой проверки устройства буквы на корпусе следует отметить самому.

Горизонтальная плоскость должна проходить на верху уровня, она обозначается соответственно буквами Х и Y. Две данные оси маркируются соответствующим образом на крышке устройства сверху. Каждый луч должен иметь проверенную ось. Его калибруют при необходимости с использованием инструкции или обращаются в центр обслуживания измерительных приборов.

Подготовка лазерного уровня к работе

Перед непосредственным включением светодиода, создающего лазерный луч, прибор необходимо подготовить к работе. Подготовка заключается в установке прибора на штатив или просто на ровную поверхность. Многие модели сконструированы так, что их рабочее положение можно отрегулировать только на штативе — на нём находятся пузырьковые уровни для первичного выравнивания и все поворотные рычаги для фиксации луча в нужном положении. Ротационные инструменты укомплектованы дополнительными видами крепления к стене или потолку. Это связано с тем, что их применение часто требует установки в подвешенном состоянии, например, при монтаже подвесного потолка большой площади.

Перед включением лазерного нивелира его необходимо установить на стационарный штатив

Основная задача при выполнении установки — придание устойчивого положения лазерному нивелиру. Его колебания или падения во время работы недопустимы, поэтому штатив располагается на нужном уровне с максимальным раствором ног, затем выравнивается место крепления и только после этого закрепляется сам нивелир.

Строительные лазерные нивелиры обычно питаются от сменных батареек или аккумуляторов

Приборы с маятниковым устройством выравнивания сконструированы так, что стопорный механизм маятника отключается только при включении питания. Для дополнительного контроля вертикального положения во многих моделях предусмотрен звуковой сигнал, который прекращается, как только прибор оказывается в нужном состоянии.

Электронное выравнивание также происходит после включения питания. Необходимо дать определённое время датчикам для самовыравнивания. Опора нивелира состоит из 3 ног, настройкой длины которых сервомоторы приводят инструмент в горизонтальное положение. Лазерный луч включается только после того, как гул моторов прекращается. То же происходит и с ротационным уровнем, закреплённым на стене или потолке, только вместо горизонтальности положения опорных ног регулируется вертикальность оси вращения светодиода.

Правила использования

Чтобы говорить о правилах эксплуатации пузырькового уровня, необходимо рассмотреть 2 варианта его сипользования:

Проверка горизонтальных поверхностей

Рейку укладывают на горизонталь (напольное покрытие, подоконник, брус и т.д.) рабочей поверхностью книзу. При этом, пузырек воздуха внутри визира должен находиться ровно по центру между двумя рисками. Во время измерения важна точность до миллиметра, т.е., если пузырек отклоняется даже на один миллиметр, это является показателем неровности. Если он отклоняется от центра в левую сторону, это говорит о необходимости приподнять правую сторону горизонтальной поверхности на нужную высоту, пока пузырек не встанет на место. Когда он окажется посередине, горизонталь фиксируют в этом положении.

Проверка вертикальных поверхностей

Часто проверяют ровность оштукатуренных стен. Для этого прикладывают рейку рабочей поверхностью к стене и наблюдают за показаниями визира, расположенного возле края рейки. Если замечают отклонение воздушного пузырька по направлению «от стены», значит внизу штукатурный слой толще, чем наверху. Если он отклоняется «к стене», значит, снизу оштукатуренной поверхности недостаточно раствора.

Несмотря на то, что инструмент обычно изготовлен из металла, стеклянные глазки чувствительны к механическим повреждениям. Прибор после падений или ударов часто показывает неточные измерения. Сразу после покупки его нужно настроить: приложить к идеально ровной поверхности по горизонтали. Чтобы отрегулировать погрешность, нужно повернуть его вокруг своей оси.

Без помощи этого простого инструмента не обойтись даже во время обычного косметического ремонта, не говоря о капитальном строительстве. Простая эксплуатация, отсутствие специального ухода в совокупности с точностью показаний, являются главными преимуществами пузырьковых строительных уровней.

Как проверить уровень масла в автомате

Проверка уровня масла практически идентична во всех АКПП. Ниже будет приведена типовая инструкция, которая актуальна для большинства современных иномарок. Отличия могут быть минимальны, например, будут отличаться надписи на масляном щупе. Перед тем как приступать к проверке уровня масла в автомате, необходимо найти место под капотом, где находится щуп от коробки передач (не перепутайте его с щупом общего уровня масла в автомобиле). Достаньте этот щуп и проверьте, что на нем написано:

HOT. Самая распространенная надпись на щупе – это HOT, то есть «горячий». Она говорит о том, что проверять уровень масла в коробке необходимо при работающем двигателе;
COLD. Реже встречается надпись COLD, то есть «холодный». Она указывает, что проверять уровень масла в автомате требуется при заглушенном двигателе.

Обратите внимание: Если на щупе указано COLD, это не значит, что проверять уровень масла следует на холодном двигателе. В таких коробках маслу необходимо дать некоторое время прогреться, после чего заглушить двигатель и выполнить проверку уровня

Если проверять уровень масла на холодном двигателе, результаты будут неверны.

Следует отметить, что иногда производители помещают на щуп две надписи – COLD и HOT. В таком случае водитель может видеть, какой уровень масла должен быть на заведенном двигателе, а какой на заглушенном двигателе. В редких ситуациях можно встретить надписи на щупе FULL и ADD, которые указывают максимальный и минимальный уровень масла при заведенном двигателе.

Определившись с тем, в каком режиме необходимо измерять уровень масла в автомате, можно приступать непосредственно к процессу замера:

Поскольку проверять уровень масла в автомате необходимо на прогретом двигателе, первым делом требуется завести машину и дать ей поработать некоторое время. Чтобы масло дошло до рабочей температуры, лучше проехать 15-20 километров, после чего можно приступать к проверке;
Остановите автомобиль на ровной поверхности, чтобы не искажались результаты замеров, и откройте капот. Переведите коробку передач в положение «Паркинг»;
Если на щупе написано HOT, то не глушите двигатель. Когда написано COLD, заглушите двигатель. Если на нем указаны другие надписи, следуйте рекомендациям производителя;
Вытащите щуп и протрите его сухой тряпкой, чтобы на нем не осталось «ложных» следов масла. Далее вставьте щуп обратно в коробку передач и вытащите его через 10 секунд;
Проверьте по щупу уровень масла. Если на нем написано HOT, то сверху или снизу от надписи должны быть две засечки. Именно они указывают, какой максимальный и минимальный уровень масло должен быть залит в коробку передач. При измерении уровень масла должен быть не ниже минимальной отметки и не выше максимальной. Если вы видите, что уровень приближается к засечке, обозначающей минимальный уровень, следует чуть долить масла. Идеально поддерживать уровень на среднем значении.

Поддерживая рекомендуемый уровень масла в коробке передач, удастся предотвратить ранний выход из строя трансмиссии или отдельных ее элементов.

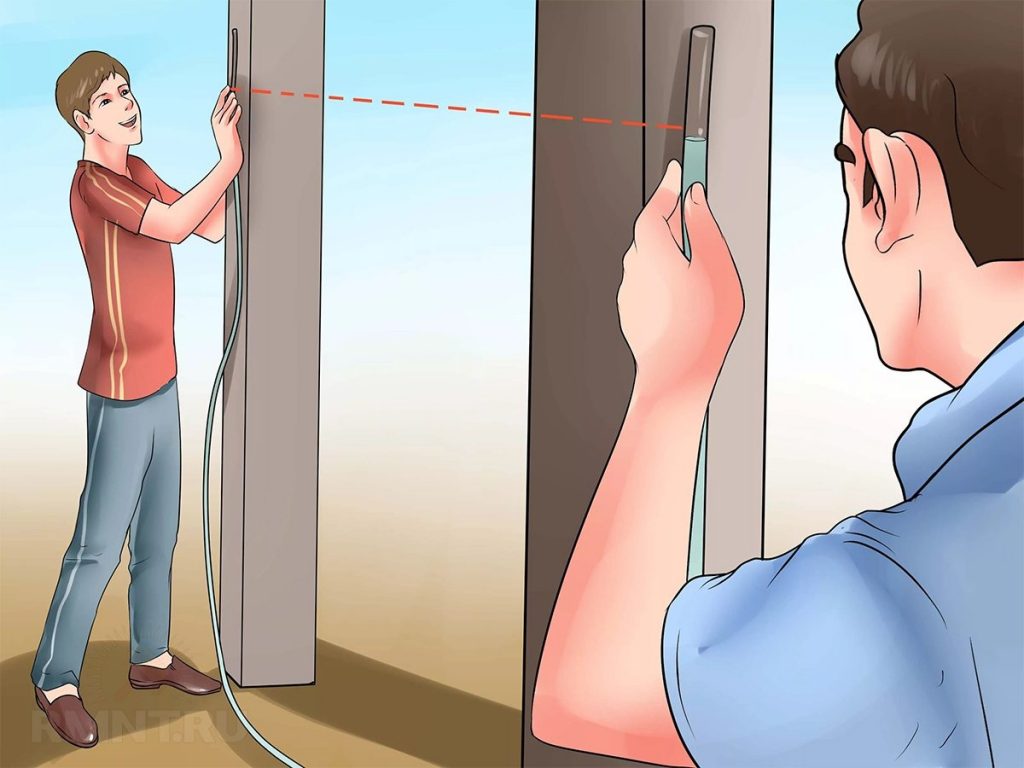

Водяной (жидкий) уровень

Еще одно название этого инструмента — гидроуровень. Представляет собой резиновую тонкую прозрачную трубку. Работает по принципу сообщающихся сосудов, то есть уровень воды на концах шланга будет одинаковым. Конечно, если прибор не перекручен.

Иногда на концах шланга есть колбы, но они только вредят работе, так как нарушают точность. Профессионалы чаще всего либо снимают их, либо сразу покупают вариант без колб. Этот инструмент используют только для горизонтальных замеров. Чаще всего им в самом начале ремонта отмеряется «ноль» или «горизонт», по которому идет ориентир для полов или потолков.

Правила использования

Для начала необходимо набрать в шланг воды, не доходя до концов около 10–15 сантиметров. Дальнейшая работа производится с напарником. Один человек становится у угла и ставит точку на желаемой высоте, затем подводит уровень воды в шланге под эту точку, поднимая и опуская прибор.

Напарник в этот момент встает в другой угол и ставит шланг приблизительно на этот же уровень. Первый человек в этот момент следит, когда вода «устаканится» и встанет ровно по метке. Когда это произойдет, напарник должен сделать пометку в своем угле, потом переходить на следующий. Далее отметки соединяются красящим шнуром или карандашом с рулеткой.

Пример работы можно увидеть на видео.

Особенности

Поскольку длина шланга иногда достигает 10 метров, то работа возможна только с напарником. Зато это дает возможность «начертить горизонт» даже на крупном строительном объекте.

Шланг требует аккуратного хранения без перекручивания и грубых сгибов. Не подойдет для работы зимой в неотапливаемых помещениях, поскольку вода может изменить свою плотность.

Уровень пузырьковый профессиональный – что за инструмент?

Пузырьковый уровень – универсальное устройство, предназначенное для построения и проверки вертикальных и горизонтальных линий, то есть, по сути, он объединяет в себе свойства старших своих товарищей: отвеса и ватерпаса. Конструкция этого инструмента проста: в планку вмонтированы несколько запаянных капсул-ампул с жидкостью, в которой находится пузырек воздуха – именно его положение относительно двух измерительных полосок, нанесенных по бокам от него, и показывает отклонения от горизонта или вертикали.

Пузырьковая ампула – главная составная часть уровня. Жидкость, которая в ней находится, в большинстве случаев, это технический спирт. В современных моделях конструкторы используют несколько уловок, чтобы, с одной стороны, помочь мастерам, а с другой, конечно же, повысить продажи. Например, чтобы рабочий лучше видел пузырек, рядом с ним вмонтируют увеличительную линзу, а чтобы можно было трудиться и в сумерки, жидкость делают флюоресцентной. Все вместе это уже называется «глазком». В последнее время появились ещё и их противоударные модификации. Это действительно удобно, а потому пользы в этих нововведениях все же больше, недели корысти.

Хоть капсула и основная часть уровня, но его основа тоже достаточно важна. Планки, служащие основанием устройства, изготавливают цельные из дерева или полые из пластика либо алюминия. Алюминий в последние годы – самый популярный, причем нужно отметить, что чем тяжелее устройство, тем оно точнее. Как признаются многие мастера, самые удобные измерительные инструменты – те, которые формой напоминают букву «Х», с резиновыми ручками. Есть еще модели, оснащенные магнитами для крепления к металлическим поверхностям.

Так это устройство превращается в строительную измерительную линейку с уровнем. Если раньше выпускали одноампульные уровни, то сейчас самые популярные двух-, а то и трехкапсульные модели. Одна из них устанавливается вдоль длинной узкой стороны, она отвечает за горизонталь, вторая размещается перпендикулярно первой в торце устройства, её предназначение – контроль вертикали, а третья дополнительная с противоположной стороны под углом в 45 градусов, у неё контролирующие функции.

Нужно отметить, что строительные уровни выпускают разной длины: от 20 см до 3-4 м. Каждый из них конструкторы предназначают для разных видов работ. Самые короткие модели подойдут для установки розеток и выключателей. Следующие – по 40 см и 1 м – будут незаменимы для работы плиточника. А вот большемеры по 2, 3, а то и 4 м используют при масштабных строительно-ремонтных работах. Не лишним будет знать, что чем длиннее уровень, тем точнее его показания.

Пузырьковый уровень (ватерпас)

Самая распространенная модель строительного уровня, поскольку чаще всего позволяет работать и в вертикальном, и горизонтальном пространстве, не требует помощи напарника и стоит недорого. Используется при установке окон, дверей, монтировании лестниц, укладке напольного покрытия, креплении полок, раковин и так далее.

Пузырьковый уровень внешне напоминает большую линейку с ампулами, заполненными разукрашенной жидкостью. Корпус чаще всего сделан из алюминия. С одной стороны, это хорошо, поскольку с ватерпасом часто приходится работать на высоте, а алюминий — материал легкий. С другой стороны, при падении, особенно с этой большой высоты, инструмент легко повредить, и он уже не будет точным.

Ампул на ватерпасе обычно 2 или 3 штуки. Чаще всего они заполнены спиртом, иногда его подкрашивают флуоресцентной жидкостью для облегчения работы в темноте. Ампулы помогают определять вертикаль, горизонталь и угол в 45 градусов. Спирт не замерзает при отрицательных температурах, поэтому использование инструмента возможно даже зимой.

Настройка

После покупки ватерпас необходимо проверить и при необходимости настроить. Также данная процедура показана после падения или повреждения инструмента.

Надо наполнить большую емкость водой, положить тонкий кусок пенопласта — так будет создана идеально ровная поверхность. Если ватерпас показывает с погрешностью, то есть пузырек не ровно в центре, нужно ампулу со спиртом покрутить вокруг своей оси, тем самым отрегулировав его.

Правила работы

Такой инструмент имеет рабочую поверхность, обычно она «задняя», абсолютно ровная, без разметок, иногда не окрашена. Если работать не с ней, возможны небольшие погрешности из-за выступающей поверхности передней стороны.

Ставить угол в стене боковой стороной неправильно, поскольку таким образом никаких объективных данных не получится, ведь идет измерение несуществующей поверхности. Максимум, что можно будет сказать — нет ли провалов или выпуклостей на стене под инструментом.

Чаще всего используется «пузырек», который находится в центре ватерпаса — он позволяет определять горизонталь — то есть плоскость, параллельную горизонту. Это пригодится при работе с полами, потолками, дверьми, окнами и так далее.

Перпендикулярный ему пузырек отвечает за вертикаль, то есть все, что расположено к полу под углом в 90 градусов: это откосы, двери, арки, столбы и прочее.

Предположим, надо повесить полку. Для этого берем ее в руки, сверху кладем уровень пузырьком вверх и подносим к предполагаемому месту. Дальше наблюдаем за пузырьком: если он отклонен влево, необходимо опустить левую сторону или приподнять правую. И наоборот. Далее делаем пометки карандашом и убираем инструмент.

Если необходимо проверить ровность стены, то необходимо приставить уровень рабочей поверхностью к стене вертикально с ампулой вверху. Если пузырек отклоняется от стены, значит, низ выпирает, необходимо добавить штукатурки сверху. И наоборот.

Работать с ватерпасом несложно, но требуется время и внимательность.

Коробки без щупа

С автоматическими коробками, в которых щуп не предусмотрен, проверка уровня масла занимает гораздо больше времени и сил. По сути просто “проверить уровень” в такой коробке нельзя, его можно только “выставить”.

Автоматическая коробка, не имеющая щупа, оснащена специальной “системой перелива”, состоящей из специальной трубки, установленной в сливное отверстие в поддоне и контрольной пробки, закрывающей отверстие в трубке.

Высота трубки определяет необходимый уровень масла в АКПП. При выкручивании контрольной пробки сливается всё лишнее масло, которое находится выше уровня верхнего отверстия трубки.

Такая система была придумана для защиты от возможного перелива масла при его замене (что очень вредно для АКПП), но создаёт достаточно много трудностей для владельца автомобиля, который не может “обычным способом” проверить уровень и степень загрязнения масла в коробке.

Для проверки уровня потребуется загнать автомобиль на подъёмник или “вывесить” его переднюю часть на домкратах, соблюдая горизонтальное положение машины. Автомобиль при этом должен быть прогрет (но не быть после длительной поездки, сильно разогревающей масло в АКПП).

При откручивании сливной пробки нужно быть готовым к тому, что из неё вытечет небольшое количество масла, попавшего в трубку во время работы коробки. Собрав это масло в ёмкость можно определить степень загрязнения всего масла в коробке и необходимость его замены.

Затем, необходимо долить около 100-200 грамм масла в заливную горловину АКПП и следить за его вытеканием через сливное отверстие. Если масло начало капать – значит уровень правильный, если нет – нужно добавлять до тех пор, пока не начнёт капать.

Ввиду таких сложностей многие владельцы автомобилей с коробками без щупа предпочитают выставлять требуемый уровень масла АКПП в хорошем сервисе, вместе с регулярно производящейся заменой – например раз в год. Такой подход, разумеется, делает эксплуатацию автомобиля дороже, но зато избавляет владельца от “возни” с коробкой.

Оптимальное количество масла в АКПП: рекомендации

На любой автоматической коробоке норма — это отметка FULL на щупе. Правильно проводить замер только при выключенном двигателе, то есть на «холодную».

Если авто эксплуатировался продолжительное время на высоких скоростях или в жару, то приступать к можно через 25-40 минут после остановки автомобиля. Именно столько нужно времени, чтобы автомобиль успел остыть.

Оптимальный уровень жидкости на щупе

Систематическая проверка уровня масла в АКПП, необходима по нескольким причинам:

при постоянных проверках владелец автомобиля может вовремя заметить и предупредить утечку масла, по причине которой достаточно часто выходит из строя КПП, которая стоит очень дорого;
во время проверки заметна степень загрязнения масла, которая частично считается «показателем правильности» работы коробки передач. Если вдруг выявляется, что спустя несколько месяцев после замены масло оказалось грязным, это может означать что в коробке что-то функционирует не так и её работу нужно диагностировать.
