Как правильно соединить два провода витой пары?

Удлинение кабеля витых пар пайкой

Удлинение utp кабеля витая пара пайкой самый надежный способ и обладает большей механической прочностью. Испытания показали, что мышечной силы человека (наступали на один конец ногами и тянули за другой руками) не хватает для повреждения кабеля. Если в месте стыковки кабеля витых пар недоступна розетка для подключения паяльника, то можно воспользоваться мобильным паяльником.

Подготовка кабеля к стыковке и снятие изоляции с проводов выполняется в точности, как и подготовка для сращивания витых пар скруткой. Только требования к механическим свойствам скрутки не предъявляются, так как прочность стыкованного соединения будет обеспечивать припой.

Соединяемые проводники перед пайкой не обязательно скручивать, а можно просто приложить друг к другу с перекрытием в несколько миллиметров или сделать из них небольшие крючки и ввести их в зацепление.

После спайки, оболочкой одного конца кабеля оборачивается место соединения, а оболочка другого накладывается поверх навернутой предыдущей.

Несколько плотно навернутых с перекрытием в половину ширины витков изоленты сделают соединение герметичным и придадут законченный вид.

Предложенная технология на примере удлинения utp кабеля витых пар может с успехом применяться для наращивания или сращивания любых многожильных кабелей, например USB, для мониторов, принтеров и любого другого назначения, как с одножильными жилами, так и многожильными. Об оригинальной технологии сращивание кабелей многожильных проводов можно узнать на страничке «Сращивание пары многожильных проводов».

Когда может пригодиться обжим RJ-45?

Техника постоянно совершенствуется, появляются новые приборы, сопряженные с интернетом. Если дома есть большой кусок сетевого кабеля и инструмент для обжима, не придется приобретать дорогие патч-корды или вызывать каждый раз специалиста.

Отработанная процедура изготовления кабеля занимает не более 5 минут.

Вот несколько ситуаций, для разрешения которых пригодится умение обжимать:

Если срочно нужно подготовить проект или завершить дипломную работу, а кабель пришел в негодность, выручают порой только собственные навыки. Особенно, если неприятность произошла поздно вечером, когда закрыты все магазины, или вы находитесь далеко от города.

Всех ситуаций, связанных с витой парой, не предусмотреть, поэтому лучше знать заранее, как устроен LAN-кабель и как производится его обжим.

Как удлинить провод: 3 варианта

Очень неудобно пользоваться интернетом, когда нет возможности свободно передвигаться. Многие выполняют наращивание сетевого кабеля, чтобы сделать пользование интернетом комфортнее. Существует несколько простых способов удлинить кабель.

При покупке важно обратить внимание на внешний вид джойнера, так как он очень похож на переходник для телефона. Отличить витую пару будет несложно, так как переходник имеет 8 контактов, в то время как телефонный переходник – всего 7. В патч-корд вставляют компьютерную сетевую карту, другой конец корда подключают к сетевому кабелю

В патч-корд вставляют компьютерную сетевую карту, другой конец корда подключают к сетевому кабелю.

Варианты удлинения интернет кабеля:

Роутер.
Удобный и надежный вариант удлинения. В роутере расположено пару гнезд, к которым можно подключить сетевой кабель. Роутер – «разветвитель» интернета. Он позволяет не только удлинить кабель, но и выполнить подключение к каналу дополнительных устройств. Отказаться от кабеля можно вообще, если приобрести Wi-Fi роутер.
Приобретение нового кабеля.
Старый кабель можно заменить на новый, просто предварительно измерив его длину. Этот метод требует временных затрат, так как для переподключения придется вызвать техника. Но если речь идет не о многоэтажном доме, а о частном, то метод вполне подходящий.
Выполнение скрутки.
Мастера не советуют использовать этот способ. Он предполагает разрезание кабеля, а затем вставку в него дополнительного отрезка необходимой длины. Два отрезка нужно соединить изолентой.

Скрутка может привести к возникновению коротких замыканий, что приведет к нарушению скорости соединения или полному отсутствию интернете. Самым надежным и современные способом удлинения кабеля является использование роутера. Если нет уверенности в том, что попытка самостоятельного удлинения пройдет успешно, всегда можно обратиться за помощью к интернет провайдеру.

Часто случается так, что мастер перебил проводку, выполняя ремонтные работы. Работая с болгаркой или другими инструментами, некоторые случайно могут перерезать электрический провод, проложенный в стене. О повреждении свидетельствуют появившиеся искры, выключение электричества или выбивание пробок.

Также могут поломаться провода, расположенные в установочной коробке. Часто для их правильного подключения не достает длины. Следует заметить, что специалисты советуют не чинить один провод, а заменить весь поврежденный участок. Конечно, такой способ подходит для тех, кто не боится повреждения отделочных материалов и готов сделать новый ремонт.

Как нарастить алюминиевый кабель:

Скрутить концы кабеля, если они имеют достаточную длину. Скрутку нужно обязательно обмотать изолентой. Такой способ является самым ненадежным, потому что скрутка может снова поломаться, что вернет проблему.
На концы проводов можно насадить специальную термоусадочную трубку. Такой способ подходит для соединения и удлинения любого кабеля. Для того чтобы выполнить насаждения правильно, трубку нужно нагреть.
Все типы проводов (медный и алюминиевый) можно удлинить, используя колодку. Концы кабеля необходимо зачистить, а затем подобрать колодку.
Если провода отломились, их можно починить, используя спиральку. Ее навинчивают на концы проводов. После того, как нужная плотность будет достигнута, нужно делать изоляцию проводов.

Удлинение витой пары не требует особой квалификации, а при правильном исполнении может быть даже надежной. При скручивании проводов нужно следовать правилу одного уровня и изолировать каждое отдельное соединение. Интересен метод смещения мест соединений, выполненных способом скрутки или пайки.

Какой кабель используют для подключения интернета

Стандартный вариант – кабель с маркировкой RJ45. Он выпускается круглым в сечении или плоским. Если обжимка сетевого кабеля уже выполнена с обоих концов, он называется патч-корд.

Патч-корды выпускают разной длины, от 0,5 м до 10…20 м. Интересно, что плоский кабель иногда бывает удобен для прокладки в зауженных местах – например, в дверных проемах, в ограниченным по размеру сечения кабельных каналах плинтусов. Также плоский кабель меньше «боится» перегибов.

Основные характеристики качественных витых пар, иначе называемых также «сетевой кабель LAN»:

материал оболочки медной жилы – поливинилхлорид, полиэтилен, полипропилен. Чем выше качество витой пары, тем лучше защита проводов от диэлектрических помех, горения и высоких температур. Так, для качественных изделий применяют тефлон, вспененный полиэтилен, не поддерживающие горение полимеры (маркировка LSZH);
толщина наружной оболочки – 0,6…0,9 мм в зависимости от категории;
допустимая зона укладки – внутренняя или наружная, универсальная. Интересно, что цветовая маркировка говорит об особенностях защитного слоя. Серые витые пары используют для жилых и офисных помещений, строго внутри в условиях нормальной влажности, оранжевые хорошо защищены от горения, черные подходят для наружной прокладки;
количеству жил – одножильный и многожильный. Одножильный имеет неплохие характеристики, но для прямого подключения устройств не подходит. К его окончаниям монтируют так называемые «информационные розетки». Многожильный – это как раз привычный RJ45, оканчивающийся коннекторами. Поскольку в нем сигнал затухает быстрее, чем в одножильном, допустимая длина витой пары не должна превышать 100 м;
наличие экранирования – может быть общим для всех жил, для каждой пары, для пары и общим;
расчетная скорость передачи данных. Наиболее важный параметр, который определяет, насколько быстро и качественно будет передаваться информация по LAN-кабелю. Для домашних и офисных сетей используются витые пары категорий CAT5…7.

Разбираясь в правилах обжимки кабеля RJ45, мы будем рассматривать витую пару CAT5, с четырьмя витыми парами, не экранированными отдельно, в общем экране.

5 способов удлинения кабеля

Причин, когда пользователю понадобится нарастить интернет-кабель может быть несколько: перепланировка в комнате, обрыв провода, добавление нового оборудования. Во всех случаях удлинить провод можно самостоятельно, без привлечения представителей провайдера. Однако интернет-кабель (витая пара) чувствителен к изменению сопротивления проводников. Применение фабричных соединителей либо кустарных скруток препятствуют прохождению цифровых сигналов.

При необходимости нарастить витую пару делать это нужно как можно аккуратней. Слабый контакт в соединении приведет к перебоям доступа к Сети либо полному отключению интернета. Если пользователь решился удлинить шнур, стоит выбрать подходящий способ коммутации для установления надёжного подключения к удалённому оборудованию провайдера. К простым вариантам относят такие:

Скрутка медных жил с последующей их герметизацией изоляционным материалом.
Пайка припоем под флюсом. Метод сращивания проводов, эксплуатируемых на улице.
Соединение при помощи двусторонней розетки.
Коммутация проводов при помощи контактной коробки Coupler.
Соединение жил в сетевой розетке.

Скрутка

Вариант соединения медных жил, о котором в первую очередь вспоминают все, кто немного владеет навыками электротехники. Коммутация заключается в последовательном переплетении токоведущих сердечников с последующей их изоляцией. Несмотря на кажущуюся простоту, качественную скрутку витой пары сделать сложно. Тонкие проводки при деформации ломаются, а в зоне контакта образуется повышенное сопротивление. К тому же заизолировать восемь проводков, идущих в одном жгуте, по силам не каждому электрику.

Пайка

Технология наращивания витой пары пайкой схожа со скруткой. Однако применение припоя сводит к минимуму возникновение локальных сопротивлений в зоне контакта. Такие соединения применяют для уличных коммутаций, где возможно попадание воды на удлинённый провод. Такой способ подразумевает наличие у пользователя паяльного комплекта с необходимыми материалами и опыта работы с ними.

Соединение «джойнером»

Распространённый способ соединения витой пары. Им пользуются монтёры и инсталляторы интернет-провайдеров. Суть процедуры заключается в закреплении на концах проводов коннекторов RJ45. Последние подключаются к двусторонней розетке с соответствующими разъёмами. Коннекторы надёжно соединяются с жилами витой пары, а контакты «джойнера» плотно их удерживают. Самостоятельно удлинить кабель можно, приобретя коммутационный шнур (патч-корд) либо установив коннекторы. В последнем случае понадобится обжимной инструмент для разъёмов RJ45.

Коммутация в «каплере»

Coupler, он же «каплер» – способ профессионального соединения LAN-кабеля. Делают его в пластиковом боксе с 16 ножевыми контактами. При коммутации в нём витой пары сопротивление токоведущих жил практически не увеличивается. Для фиксации контактов не нужен обжимной инструмент, а очистка сердечников от изоляции происходит непосредственно в соединителе. Корпус «каплера» делают в двух исполнениях – пыле- и влагозащищённый. Первый применяют в помещениях, второй – на улице.

Соединение в сетевой розетке

Обычную сетевую розетку можно применить не по прямому назначению, а соединить в ней два отрезка витой пары для увеличения общей длины LAN-кабеля. Обычно к такому способу прибегают, когда затруднительно достать «каплер» или «джойнер». Коммутацию осуществляют путём зажима соответствующих жил интернет-кабеля в сетевой розетке. Одну часть витой пары отвёрткой заправляют в ножи, согласно цветовой схемы. Второй кабель обжимают в коннекторе и вставляют в разъём.

Нарастить LAN-кабель можно самостоятельно. Следует аккуратно выполнить все соединения обжимным либо подручным инструментом. Только надёжное соединение позволит обеспечить высокую скорость доступа к Сети и непрерывность трафика.

Соединение 2-х компьютеров в сеть кабелем: все действия по порядку

(Описание будет строится на основе ОС Windows 10 (в принципе, в Windows 7, 8 — настройка идентичная). Некоторые термины упрощены или искажены, с целью более простого пояснения конкретных настроек)

1) Соединение компьютеров сетевым кабелем.

Здесь хитрого ничего нет — просто соединяете компьютеры кабелем и включаете их оба. Часто, рядом с разъемом, есть зеленый светодиод, который будет сигнализировать вам о том, что вы подключили компьютер к какой-то сети.

Рис. 4. Подключение кабеля к ноутбуку.

2) Настройка имени компьютера и рабочей группы.

Следующий важный нюанс — у обоих компьютеров (соединенных кабелем) должны быть:

одинаковые рабочие группы (в моем случае — это WORKGROUP, см. рис. 5);
разные имена компьютеров.

Чтобы задать эти настройки, зайдите в «МОЙ КОМПЬЮТЕР» (или этот компьютер), далее в любом месте нажмите правую кнопку мышки и во всплывшем контекстном меню, выберите ссылку «Свойства«. Затем вы сможете увидеть имя своего ПК и рабочую группу, а так же изменить их (см. зеленый круг на рис. 5).

Рис. 5. Задание имени компьютера.

3) Настройка сетевого адаптера (задание IP адресов, маски подсети, DNS-сервера)

Затем необходимо зайти в панель управления Windows, адрес: Панель управления\Сеть и Интернет\Центр управления сетями и общим доступом.

Слева будет ссылка «Изменение параметров адаптера«, ее и нужно открыть (т.е. мы откроем все сетевые подключения, которые есть на ПК).

Собственно, далее вы должны увидеть свой сетевой адаптер, если он соединен с другим ПК кабелем — то на нем не должно гореть никаких красных крестиков (см. рис. 6, чаще всего, название у такого адаптера Ethernet). Необходимо нажать на него правой кнопкой мышки и перейти в его свойства, затем перейти в свойства протокола «IP версии 4» (в эти настройки нужно зайти на обоих ПК).

Рис. 6. Свойства адаптера.

Теперь на одном компьютере нужно задать следующие данные:

IP-адрес: 192.168.0.1;
Маска подсети: 255.255.255.0 (как на рис. 7).

Рис. 7. Настройка IP на «первом» компьютере.

На втором компьютере нужно задать несколько иные параметры:

IP-адрес: 192.168.0.2;
Маска подсети: 255.255.255.0;
Основной шлюз: 192.168.0.1;
Предпочитаемый DNS-сервер: 192.168.0.1 (как на рис. 8).

Рис. 8. Настройка IP на втором ПК.

Далее сохраняете настройки. Непосредственно настройка самого локального соединения завершена. Теперь, если зайти в проводник и нажать ссылку «Сеть» (слева) — вы должны увидеть компьютеры в вашей рабочей группе (правда, пока мы еще не открыли доступ к файлам, вот этим сейчас и займемся…).

Подробная инструкция по обжиму коннектора RJ-45.

Первым делом, нужно снять внешнюю оболочку кабеля. Кстати, практически все виды витой пары содержат внутреннюю нить, позволяющую легко избавлять кабель от внешней оболочки при подключении к коннекторам RJ 45 (для компьютерных сетей).

Теперь нужно выпрямить все уложенные вместе жилы и отмерять расстояние по вилке, приложив к ней кабель так, чтобы все провода сели в свои посадочные места до упора. Внешняя оболочка кабеля должна разместиться под фиксирующим зажимом.

Убедившись, что замер сделан правильно, обрезаем кабель до нужной длины.

Теперь нужно вставить в торец вилки кабель так, чтобы все жилы до упора сели в свои направляющие каналы. Сделать это нужно так, чтобы внешняя изоляция кабеля попала под планку зажима коннектора. После этого зажмите фиксирующую планку коннектора отверткой, при этом нужно следить, чтобы жилы не вышли из посадочных каналов. Для удобства можно зафиксировать кабель рукой в которой держите отвертку.

На данном этапе обжима, коннектор должен выглядеть так, как это показано на фотографии ниже

Обратите внимание, что контакты еще не утоплены в жилы кабеля

Осталось утопить контакты коннектора в жилы кабеля. Нужно быть предельно внимательным и с чувством давить отверткой на контакты чтобы те сели на свои места, при этом прорезав оплетку жил.

Когда будете утапливать контакты коннектора в жилы кабеля, следите за тем, чтоб они садились на одно и тоже место в одну линию. По окончанию опрессовки, желательно убедится в качестве выполненной работы и проверить связь с помощью обычного тестера. Для этого на тестере нужно выставить переключатель в режим измерения сопротивления или в положение звукового сигнала и протестировать все рабочие жилы обжатого Вами сетевого LAN кабеля.

При отсутствии сопротивления или звукового сигнала, дожмите контакты коннектора до своего посадочного места. Конечно кримпером это делать гораздо удобнее и быстрее, но если все сделаете правильно — на выходе получите ничем не хуже обжатую витую пару отверткой.

Было бы не лишним использовать изолирующий колпачок так как он защитит кабель от перегиба и коннектор от пыли и влаги, но дома у меня его не оказалось. Кроме того, колпачок придает кабелю некоторую завершенность и красоту.

На фотографии ниже я решил выложить сравнение обжатой витой пары специалистами известного провайдера в Украине, которые обжимали коннектор кримпером около года назад у меня дома. Их работа на фотографии обведена красным кружком, а коннектор обжатый отверткой обведен зеленым.

P.S

Важно помнить, что от качества опрессовки сетевого кабеля зависит качество связи Вашей сети. Плохо обжатый или закрепленный коннектор может работать с перебоями, что в дальнейшем приведет к полному выходу его из строя. Если вы в домашней сети обнаружите обрыв кабеля LAN, то о способах его соединения читайте здесь

Кстати, рекомендую расширить свой кругозор и прочитать небольшую публикацию о том, как прокладывают сетевой кабель под водой между континентами.

Удлинение наращивание utp кабеля витая пара скруткой

Удлинение кабеля витая пара скруткой более доступный, не требует высокой квалификации, обеспечивает достаточную надежность и гарантированно сохраняет работоспособность линии на скорости до 100 Мбит/с. При правильном выполнении скруток, соединение получается достаточно надежным в течении продолжительного времени. Традиционно все провода в utp кабеле скручивают на одном уровне и изолируют каждое соединение по отдельности, изолирующей лентой или трубочками из полихлорвинила. Я Вас познакомлю с технологией, которой пользуюсь давно при соединении любых проводов, в том числе и кабеля витая пара. Отличительной особенностью ее является смещение вдоль кабеля мест соединений скруткой или пайкой относительно друг друга.

С конца кабеля разрезается вдоль внешняя оболочка на 8 см. Для этого достаточно прорезать ее на пару сантиметров, найти внутри капроновую разрезную нить и потянуть за нее, оболочка разойдется. Такую же операцию нужно провести и со вторым концом кабеля витых пар. Разрезанную вдоль оболочку отрезать не нужно, она еще пригодится.

Далее нужно зачистить все концы витых пар на один сантиметр от изоляции таким образом, чтобы исключить касание соседних скруток между собой. Главное правильно зачистить провода, не подрезав медные жилы. Лучше снимать изоляцию постепенно, после выполнения очередной скрутки. Примерять два проводника, отрезать лишнее, зачистить и затем уже скрутить.

Для соединения проводников скруткой, нужно приложить соединяемые проводники накрест, затем взять пальцами и проворачивать, пока оба конца полностью не обовьют друг друга. Должно быть не менее 5 витков. Нужно не допустить, чтобы один провод оставался прямым, а второй обвился вокруг него. В таком случае механическая прочность соединения будет очень слабой. Для минимизации потерь сигнала в месте соединения нужно развивать витые пары только на минимально необходимую для скрутки длину. В заключение сгибается с помощью пинцета скрутка пополам, для того, чтобы уменьшить ее размер и увеличить механическую прочность.

В результате получается состыкованный кабель. Все скрутки сделаны на достаточном расстоянии друг от друга.

Далее заправляются проводники в одну оболочку кабеля и закрываются второй. Перед заправкой для удобства, витые пары можно стянуть витком изоленты.

Осталось обвить место соединения изоляционной лентой и кабель готов для эксплуатации.

Если Вы ранее не занимались подобными работами, то лучше потренироваться до получения положительного результата на куске не нужного кабеля.

3 мифа об оптоволокне в квартире

Среди интернет-пользователей не утихают споры о том, какой кабель лучше использовать для выхода во всемирную сеть: оптоволокно или витую пару. Сторонники применения оптоволоконного кабеля говорят о его надежности, скорости и стабильности. Так ли это на самом деле?

Существует два вида кабеля, с помощью которых провайдеры выполняют подключение интернета и телевидения: оптоволоконный кабель и витая пара. Абоненты Baza.net подключены именно с помощью витой пары.

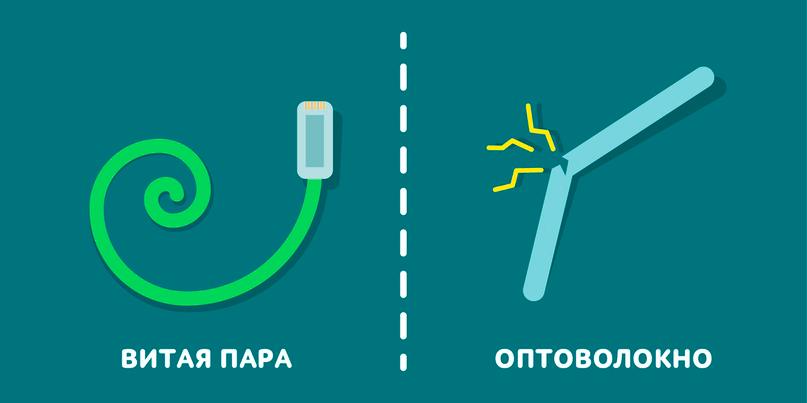

Конструкция данного кабеля довольно проста. Она представляет собой одну или несколько пар изолированных проводников, скрученных между собой и покрытых пластиковой оболочкой. Такой кабель можно разместить в квартире, как вам удобно. Например, под плинтусом. А устранение повреждений витой пары не займет большого количества времени.

С волоконно-оптическим кабелем совсем другая ситуация. Внутри него находится много элементов: стеклянные волокна, пластиковые трубки, трос из стеклопластика. Его нельзя так же свободно сгибать, иначе кабель может переломиться и в результате сигнал пропадет. Чтобы устранить повреждение в оптоволокне, необходимо будет вызывать специалиста с дорогостоящим оборудованием.

Кроме того, ремонт и замена оптоволокна может «влететь в копеечку».

На конце каждого кабеля находится коннектор. У витой пары это пластиковый наконечник, похожий на тот, что вставляется в стационарный телефон

Важно отметить, что этот коннектор универсален и подойдет практически к любой сетевой плате. Вы можете вставить его в ноутбук, Wi-Fi-роутер или в игровую консоль

У оптоволокна другой коннектор, для которого необходимо будет приобрести специальный оптический терминал. Удовольствие не из дешевых, да и модельный ряд ограничен всего несколькими вариантами.

Конечно, максимально возможная скорость передачи данных через оптоволокно выше, чем через витую пару. Но стоит отметить, что вы навряд ли почувствуете эту разницу в скорости. Дело в том, что каждое устройство, будь то W-Fi-роутер, домашний компьютер или ТВ-приставка, имеет свой сетевой адаптер. Если ваше устройство было выпущено несколько лет назад, то его максимальная пропускная способность составляет только 100 Мбит/c, в то время как в новых устройствах она по умолчанию позволяет разогнаться до 1 Гбит/с. В таком случае, даже если вы провели оптоволокно, но выходите в интернет со старой модели ноутбука, вы не сможете получите скорость выше, чем 100 Мбит/с.

Мы решили проверить, какая максимальная скорость необходима рядовому пользователю для комфортного времяпрепровождения в интернете.

В качестве теста мы просматривали видео на Youtube в максимально высоком качестве, запускали онлайн-игры, слушали музыку из сети и скачивали файлы с различных ресурсов. Несмотря на то, что в офисе скорость интернета достигает 1 Гбит/с, ни одна из этих задач не потребовала больше, чем 72 Мбит/с.

Если говорить откровенно, то использование оптоволокна в квартире не нужно никому. Да и пользователи сами не знают, зачем им нужна такая скорость.

Специалисты со всего заявляют, что оптоволоконная сеть останется невостребованной еще минимум десяток лет. В данный момент практически не существует интернет-ресурсов, для которых вам нужна скорость выше 70-100 Мбит/с. Даже если в будущем и появятся страницы, с которыми не справится витая пара, мы сможем в минимальные сроки заменить оборудование на более актуальное и будем предоставлять доступ через волоконно-оптический кабель.

На самом деле вы и так выходите в интернет через оптоволоконный кабель.

Как провайдер, мы проводим оптоволокно до каждого многоквартирного дома, а уже дальше выполняем подключение интернета в каждую отдельную квартиру посредством витой пары.

Проведя ряд исследований, мы пришли к выводу, что стабильность передачи данных с помощью обоих типов кабеля абсолютно идентична и никаким образом не зависит от их пропускной способности.

Так что же выбрать?

Вывод напрашивается сам. Витая пара дешевле и доступнее, чем оптоволоконный кабель, который не имеет преимуществ в использовании для обычного пользователя. Уважаемые друзья, тщательно выбирайте провайдера и всегда вспоминайте данную статью перед тем, как отдать предпочтение тому или иному способу подключения интернета.

Выводы и полезное видео по теме:

Сравнительный анализ различных способов коммутации:

Как видите, обустраивая электроразводку, можно вполне обойтись без пайки и сварочных работ.

На рынке достаточно современных устройств, чтобы обеспечить коммутацию проводников по безопасным и эффективным технологиям. Выбор же способа зависит от личных предпочтений и материальных возможностей.

Подбираете безопасный способ соединения электропроводов без пайки, но у вас остались вопросы, которые мы не затронули в нашей статье? Не стесняйтесь задать свои вопросы нашим экспертам в блоке комментариев.

Если у вас богатый опыт выполнения электромонтажных работ, в частности, соединения проводников без использования паяльных и сварочных инструментов, пожалуйста, оставляйте полезные рекомендации новичкам и дополнения к нашему материалу ниже под статьей.
