Мауэрлат для крыши: что это такое и как сделать

Особенности скользящего соединения

Схема скользящей опоры для стропил

Такое сочленение, как уже отмечалось, используется при обустройстве кровельных систем домов, построенных из древесины (бруса, сруба и пр.). Жесткое сочленение запрещается использовать из-за все тех же свойств древесины.

После завершения строительства материал еще пару лет будет меняться в размерах, т.е. давать усадку. Стропильные элементы тоже будут двигаться, так что ни о каких жестких соединениях речи быть не может, т.к. из-за них стены дома попросту деформируются.

Распорки, подкосы и бабки крепятся к стропилинам за счет хомутов и скоб. Дополнительно должно обеспечиваться крепление стропилин к стенам здания при помощи проволочных скруток. Благодаря им будет существенно снижен риск срыва кровельной системы при сильном ветре.

Расчет шага стропил

Через какое расстояние ставят стропила? При проектировании стропильной системы этому вопросу уделяется особое внимание. От сечения стропил и шага их установки зависят прочностные характеристики кровельной системы

Шагом стропил называется расстояние между соседними стропильными ногами. Минимальный шаг стропил составляет 60 см, максимальный – более 1 метра. Упрощенный вариант расчета шага стропил подразумевает использование таблицы:

Длину ската по карнизу необходимо разделить на выбранный в таблице шаг стропил, затем к полученному значению прибавить единицу и округлить до целого числа в большую сторону. Получившийся результат обозначает необходимое количество стропильных ног на один скат. Затем длину ската по карнизу следует разделить на вычисленное количество стропильных ног – итоговое число соответствует значению межосевого расстояния между стропилами.

Данная расчетная методика является общей, она не учитывает специфику кровельных покрытий и тип используемого утеплителя. Если предполагается укладка рулонного или плитного теплоизолятора, шаг стропилин рекомендуется подогнать под размер материала. При этом следует учесть, что ширина ватного утеплителя должна быть на 1-1,5 см больше, чем пролет между стропильными ногами.

Подготовка материала

Установка стропил своими руками требует не только знания технологии процесса, но и правильной подготовки деревянных элементов системы к монтажу. Стропила выполняются из обрезной доски или бруса, сечение пиломатериала подбирается на этапе проектирования крыши. Дерево не должно иметь трещин, червоточин и других повреждений.

Деревянные элементы требуется обработать огнезащитными и биозащитными составами. Перед тем, как приступить к монтажу, необходимо определиться со способом крепления стропил к мауэрлату или балкам, с видом конькового соединения. В соответствии с проектом подбираются металлические и деревянные крепежные элементы, в том числе:

• пластины (из металла или дерева);
• болты или шпильки с гайками и широкими шайбами;
• гвозди, саморезы, скобы и т.д.;
• проволока-катанка.

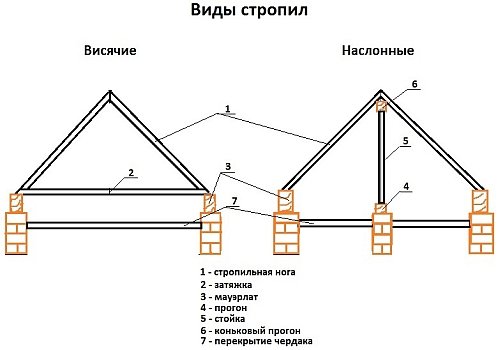

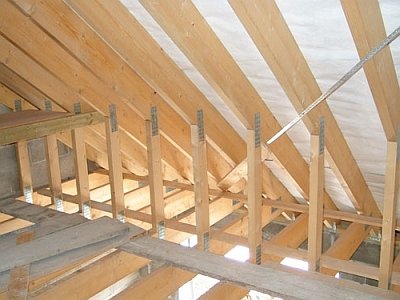

Виды стропил и особенности их установки

При возведении крыши дома используются висячие или наслонные стропила. В некоторых случаях могут использоваться комбинация из тех и других. Висячие опираются только на стены строения, а наслонные требуют установки дополнительных опорных конструкций, поэтому данный вариант в первую очередь применяется при наличии средней несущей стены либо опорных столбов внутри коробки здания.

Наслонные стропилины нижней частью упираются в мауэрлат, соответственно, стены сооружения должны иметь достаточную ширину для монтажа специальной опорной конструкции из бруса сечением 150×150 мм. Верхняя часть наслонных стропил опирается на коньковый прогон. Таким образом, установка стропил крыши требует монтажа прогона, для чего на средней стене или столбах следует смонтировать стойки.

Висячие стропила опираются только на стены. Данную конструкцию можно монтировать как на мауэрлат, так и на тонких стенах без укладки мауэрлата. В этом случае опорой для нижней части ног служат балки перекрытия, выступающие за плоскость стены с обеих сторон здания. Висячие стропила соединяются перемычкой (затяжкой, ригелем) которая снимает распирающие усилия. При перекрытии больших прогонов стропильные фермы усиливаются дополнительными элементами для усиления жесткости конструкции. При установке висячих стропил на мауэрлат, низко расположенная затяжка может служить балкой перекрытия.

Крепим стропила к мауэрлату

В любой стропильной конструкции крыши стропила ставят нижним концом на мауэрлат, а верхние концы соединяют в коньке крыши. Мауэрлат – это специальный брус, который уложен по периметру наружных стен. Он предназначен для опоры несущих стропил.

А теперь давайте разберемся, когда стропилы опираются на мауэрлат, а когда – только на стены:

• Если стены сделаны из бетона, кирпича или пеноблока (в принципе, любых материалов, которые способны передавать влагу), тогда опирать на них стропильные ноги нельзя. Иначе начнет быстро гнить вся крыша. А поэтому используем брус, которые называется мауэрлат, и отделяем его от самой стены любой рулонной гидроизоляцией.
• В бревенчатых и брусчатных домах для стропил уже не нужен мауэрлат – достаточно сделать в верхней балке врубки и использовать дополнительное крепление в виде металлических уголков и скоб.

А в зависимости от того, будет ли усадка дома, делают жесткое и скользящее крепление стропил к мауэрлату.

Чтобы обеспечить узлу жесткое, неподвижное крепление, у вас есть два пути. Первый состоит в использовании специальных уголков с подшивными брусками и специальные запилы на стропильной ноге. Стропило здесь фиксируется уголками с обеих сторон, а потому двигаться уже не может:

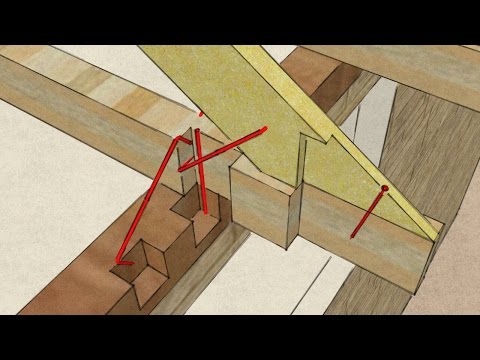

Во втором способе, который более распространен, нужно забить гвозди под углом другу ко другу. В мауэрлате они скрещиваются, а третий гвоздь уже забиваете вертикально:

Два гвоздя по бокам удерживают стропильную ногу от смещения влево-вправо, а верхний гвоздь уже притягивает стропило к самому мауэрлату.

Или же использовать длинные саморезы вместо гвоздей:

А вот в этой конструкции уже допускается определенное движение стропила под давлением всей крыши:

Но сразу отметим, что если мы говорим о возможности горизонтально сдвигаться, речь вовсе не идет о том, что стропило будет в буквальном смысле «ездить» по балке. Это всего лишь небольшая возможность сдвинуться на миллиметры из-за динамичных нагрузкой и температурно-влажностных изменений. Причем двигаться ползун будет только при предельно допустимых нагрузках, и обычным глазом таких изменений вы не сможете увидеть.

Возможность некоторого движения остается и при креплении узла гвоздями – если их не много. А вот забитые в шахматном порядке с определенной силой уже не дадут двигаться стропилу.

В завершение для страховки жесткого крепления стропил к мауэрлату дополнительно используйте проволоку или анкеры. Только об этом нужно подумать заранее:

Или еще вот отличный наглядный пример:

Скользящим называют такое крепление, у которого – две степени свободы. Т.е., говоря простым языком, у одного из двух элементов есть возможность смещения:

И в этом есть свой смысл. Так, те стропила, которые врубкой упираются в мауэрлат, а сверху – друг в друга, равномерно передают на стены нагрузку от крыши и снега на ней. А вот те стропила, которые опираются уже горизонтальными врубками на мауэрлат и на коньковый прогон, называются безраспорной конструкцией.

Как мы уже говорили, скользящее крепление даже с тремя степенью свободы на самом деле вовсе не означает, что стропило будет расшатанно ездить туда-сюда по опоре. Все это только для невидимых физических законов.

Это – наиболее редко встречающееся на практике крепление стропил к мауэрлату:

Используют его обычно только при серьезных динамических нагрузках на крышу.

Для устройства свесов крыши вам нужно еще сделать кобылки из досок, 50х100 мм сечением и такой длиной, чтобы она была равна свесу плюс еще 0,5 м – для стыка со стропилом.

Далее все просто: прибиваете кобылки к стропильным ногам и продлеваете их за пределы крыши. Вам интересно, почему этот стропильный элемент называется так? Просто раньше их вырезали по форме лошади – для красоты. Да и сегодня нередко тоже.

крепление стропил .

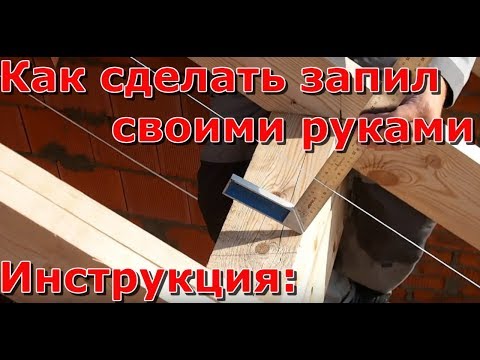

Подрезка для прямого стыка с мауэрлатом

Более простой вариант — сделать соединение встык. Для этого нужно определить место среза и угол его наклона. Для этой цели можно применить два варианта: теоретический и практический.

Для теоретического метода нужно хорошо разбираться в геометрии и на бумаге рассчитать нужный угол. Разделите расстояние от конька до карниза, на длину стропилы. Так, вы получите косинус требуемого угла. Для того чтобы перенести его на заготовку можно использовать либо торцовочную пилу, либо специальный угольник.

Если под рукой нет особого инструмента, изготовьте простой шаблон. Возьмите прочный материал, например, ДСП. На листе отметьте 500 мм по нижнему краю, затем определите тангенс требуемого угла и умножьте на отмеренную длину. Так, вы получите вторую сторону прямоугольного треугольника. Отметив все границы и вырезав заготовку, получите нужный угол. Запиленные детали можно сразу смонтировать или дождаться когда будет сделан весь комплект.

На практике можно легко сделать разметку отдельной стропилины, приложив ее к проектной позиции. Для этого выставьте брус так, чтобы его нижняя часть была заподлицо с мауэрлатом. Проведите горизонтальную линию от угла до нижней части стропилы, она должна быть строго параллельна стене. Теперь можно спокойно отпилить любым подручным инструментом и установить деталь. Оставшаяся часть послужит шаблоном для оставшихся стропил только в том случае, если основание ровное.

Знания геометрии помогают не только в определении угла запила стропильной ноги, но и в определение высоты крыши, длины отдельных элементов и так далее.

Как крепят мауэрлат?

Есть несколько вариантов, предназначенных для разных строений.

Для монтажа мауэрлата в кирпичную кладку замоноличивают резьбовые шпильки, минимальный диаметр их — 14 мм, глубина закладки — 450 мм. Поверхность обрабатывают битумной мастикой, затем устилают двойным слоем гидроизоляционного рулонного материала, обычно рубероида либо гидроизола. Просверлив отверстие в мауэрлате, его устанавливают, на шпильки одевают шайбы, потом гайки, которые надежно закручивают.

«Воздушные» газо- и пеноблоки не отличаются большой прочностью, чтобы сразу крепить к ним стропильную систему. Поэтому сначала на них создают монолитный армированный пояс, в процессе в него с определенным шагом вмуровывают металлические шпильки.

В мауэрлате заранее просверливают отверстия, затем его насаживают на шпильки, крепят к поясу болтами. Между деревом и бетоном делают гидроизоляцию. Самый простой вариант — несколько слоев того же рубероида. Дальнейшая работа — крепление стропил к мауэрлату не отличается от описанного «кирпичного процесса».

Есть еще 2 варианта крепления мауэрлата:

1. Для кирпичных стен — стальная проволока. Берут материал, диаметр которого составляет 4-6 мм. Его скручивают несколько раз, монтируют в кладку за 3-4 ряда до ее завершения. После застывания раствора и укладки гидроизоляционного слоя на стену укладывают мауэрлатный брус, его фиксируют проволокой, скручивают ее концы и загибают их к стене. Главные плюсы этого способа — низкая стоимость и легкость монтажа.
2. Для бетонных конструкций — анкерные болты. Этот метод отличает большая надежность. К армирующему поясу анкера приваривают с таким расчетом, чтобы над уже уложенным мауэрлатом они возвышались на 30 мм. Брус с просверленными отверстиями укладывают на стены, фиксируют гайками с шайбами. Минус анкерного варианта — его высокая стоимость.

Виды соединения стропил с мауэрлатом

Стропильная система состоит из множества элементов, но главные среди них стропила.

Важно! Как крепить стропила к мауэрлату зависит от того какие стропила использованы (наслонные, висячие), от нагрузок и насколько массивная крыша. Крепление может быть скользящим и жестким, закрытым и съемным

Крепление может быть скользящим и жестким, закрытым и съемным.

Наиболее используемое соединение стропил с мауэрлатом:

1. Крепление закрытое скользящее, представляет собой прикрепленный к стороне мауэрлата уголок с проушиной. В этом отверстии крепится петля из прочного металла, которая в свою очередь соединяется со стропилом. Такое крепление стропил к мауэрлату без запила является подвижным, на него не влияет изменения, происходящие в стене в результате усадки или разбухания.
2. Скользящее крепление открытого типа монтируется так же, но без петли в проушину не входит, а загибается, но фиксация остается так же свободной. Подробнее в материале – скользящая опора для стропил.
3. Жесткие крепления производятся уголками разных типов, креплением LK, для которого требуются запилы. Крепление для стропил LK подходит для бруса или доски любой толщины, нужно правильно подобрать размеры крепежа. Толщина 2мм у любых размеров крепежа такого типа, величина длина разная. Крепление надежное, лучше всего подходит для фиксирования узлов соединения.
4. Жесткие крепления осуществляются с помощью уголков. Используют уголок с увеличенным ребром жесткости, такие детали следует крепить с запилом. Применяются также уголки с высокими сторонами толщиной 2-3мм, их нужно крепить без запилов, но с большим количеством саморезов.

Установка стропил на мауэрлат производится усовершенствованными уголками КР1, КР2. В их конструкции предусмотрены технологические отверстия для анкерного крепления. Овальная форма отверстий снижает риск вырывания анкерного болта при усыхании древесной основы конструкции. Так же надежны уголки КР5, КР6, которые нужны чтобы крепить стропила к мауэрлату при большой нагрузки массивной крыши. Надежно крепить стропила к мауэрлату, если они имеют большое сечение, лучше перфорированными уголками КМ. Такое крепление очень надежно, не требуется врезки, но обязателен точный угол.

Важно! Для крепления под прямым углом применяется усиленный уголок KMRP, от обычных уголков он отличается вытянутым отверстием, применяется для компенсации смещения крыши, сделан так, что при подобных процессах не происходит повреждения элементов крепежа, особенно пригоден там где невозможно применить врезку одной детали к другой. Изготавливают уголок из прочной стали толщиной в 2мм

Еще один вид соединения это установка между досками. Доски являются креплением, они спиливаются под нужным углом и фиксируются в нижней части уголками.

Также применяются способы крепления стропил с помощью подкладок из досок, проволочной скрутки, скобами, к мауэрлату. Эти типы крепления известны давно, популярны и экономичны.

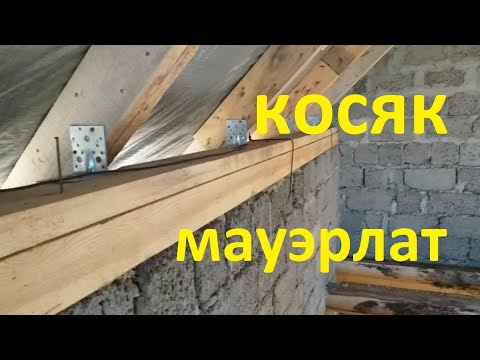

Крепление стропил к мауэрлату

Крепление стропил к стене чаще всего выполняется с использованием мауэрлата – специальной опорной конструкции, позволяющей равномерно распределить нагрузку от крыши на стены и фундамент сооружения. К мауэрлату стропила могут монтироваться двумя способами – при помощи жесткого или скользящего крепления.

При жестком методе крепления полностью исключается возможность каких либо взаимодействий (сдвигов, изгибов, поворотов) между соединенными элементами конструкции. Это достигается, если:

• используются уголки для крепления стропил с подшивным опорным брусом;
• выполняется запил (седло) на стропильной ноге с дальнейшим закреплением соединения скобами, гвоздями и проволокой.

В первом случае опора стропильных ног осуществляется с применением опорного бруса. Стропильная нога жестко упирается по линии давления, а затем фиксируется металлическим крепежом с установкой по бокам металлического уголка, препятствующего поперечному смещению.

Второй вариант крепления применяется чаще. В этом случае узел крепления стропил предусматривает использование гвоздей, которые забиваются с боков под углом по направлению друг к другу (внутри мауэрлата происходит скрещивание), а затем третий гвоздь вбивается в нижнюю часть стропила вертикально.

Скользящее (шарнирное) сопряжение элементов позволяют обеспечить стропилам возможность некоторого перемещения относительно мауэрлата в заданных пределах. Применяется несколько способов крепежа. Это может быть запил стропильной ноги с креплением на скобу, вертикально забитый гвоздь либо на два боковых, вбитых под углом. Также используются специальные скользящие крепления для стропил – «салазки».

Скользящее соединение преимущественно используется при строительстве деревянных домов из бревен или бруса. В этом случае исключается деформация стропильной системы при постепенной усадке дома. Скользящие соединения в узлах крепления стропил к стенам обеспечивают постепенную подстройку конструкции крыши под изменение геометрии сооружения. Остальные элементы кровли монтируются по стандартной технологии.

Крепление к коньку

Крепление стропил к коньку имеет свои особенности. Наиболее распространены три способа монтажа:

• соединение стропильных ног встык;
• крепление на прогон (коньковый брус);
• соединение внахлест.

Соединение верхних частей стропильных ног встык между собой – простой и надежный способ монтажа. Верхний край каждого стропила следует обрезать под углом в соответствии с выбранным углом наклона скатов. Затем противоположные стропила необходимо соединить местами среза и скрепить двумя гвоздями от 150 мм. Гвозди требуется вбивать под углом с таким расчетом, чтобы части, вошедшие в противоположную стропилину, имели достаточную длину для обеспечения плотного крепежа.

Как укрепить стропила, соединенные встык? Для этого рекомендуется использовать металлические или деревянные накладки. Деревянная накладка крепится с обеих сторон стропильной пары в районе соединения при помощи гвоздей, металлическая – болтами.

Соединение стропил на прогоне (коньковый брус) по исполнению схоже с первым способом. Таким же образом обрезаются стропильные ноги в верхней части, но монтируются по одной к горизонтальному брусу.

Соединение стропил внахлест подразумевает соединение стропильных ног не срезанными торцами, а боковыми плоскостями внахлест. Соединение выполняется с применением шпилек с шайбами или болтов. Соединение внахлест – наиболее простой способ монтажа стропильных ног.

Установка обрешетки

Надежность кровли в значительной степени зависит от правильно выполненной обрешетки. Она может быть сплошной или разреженной. Выбор типа и шага обрешетки зависит от используемого кровельного материала.

Обрешетка монтируется из бруска или доски, обычно необрезной. Брусок обычно крепится к стропильным планкам (контробрешетке) на один гвоздь в каждой точке крепления. Если обрешетка выполняется из доски, то к каждому стропилу доска крепится на два гвоздя, вбитых по краям.

Длина материала для обрешетки обычно меньше длины ската кровли. Правильное крепление обрешетки к стропилам подразумевает надежное сращивание досок или бруса по длине. Стык должен приходиться на стропилину, при этом гвоздями крепятся оба конца сращиваемых элементов.

Прежде чем приступать к монтажу стропильной системы рекомендуется выбрать оптимальный вариант, как закрепить стропила.

ВЫВОДЫ:

• Скользящая опора для стропил является очень важным элементом кровельной конструкции, позволяющим компенсировать перекосы системы стропил, которые возникают в процессе эксплуатации вследствие усадки древесины.
• С помощью таких опор стропила крепятся к несущему брусу, благодаря чему удается получить сбалансированную конструкцию.
• Скользящий способ крепления предупреждает зависание кровельной конструкции и распирание стен деревянной постройки.
• Составными частями этих крепежных элементов являются металлический кронштейн и уголок с петлей.
• Изготовление скользящих опор производится методом холодной штамповки на основе низкоуглеродистой стали марки 08 ПС.
• Скользящие опоры бывают открытого и закрытого типов.
• “Скользячки” монтируются под 90-градусным углом по отношению к стропильной опоре по специальным запилам. Такой способ обеспечивает беспрепятственное движение конструкции.
• Скользящие опоры закрепляют при помощи саморезов с защитным покрытием.
• Для обеспечения возможности скольжения при максимально возможной длине усадки направляющая линейка скользящей опоры должна быть уложена параллельно стропильной ноге, а установка уголка производится перпендикулярно ноге в верхней части.
