4 Технология использования вязальных приспособлений – коротко об основном

Методика вязки почти не зависит от того, какой крюк вы применяете – самодельный либо заводской. При использовании обычных и полуавтоматических приспособлений нужно нарезать проволоку для вязки отрезками по 300–400 мм, а затем выполнить далее указанные действия:

один отрезок проволоки складывается вдвое и оборачивается вокруг связываемого арматурного узла;
крюк продевается в петлю, цепляется за второй торец вязального материала;
начинается операция скручивания проволоки посредством вращения КДВА.

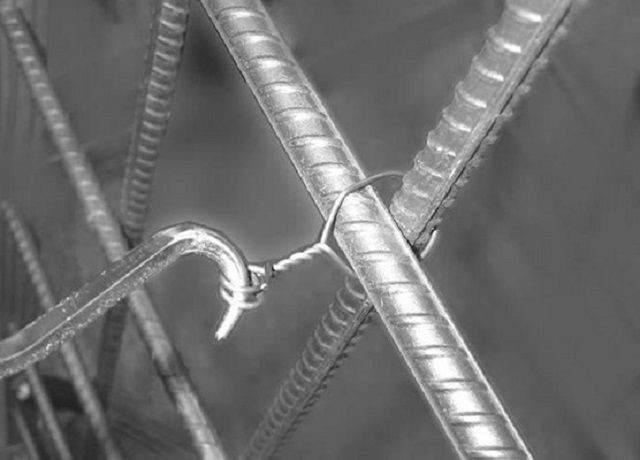

Операция скручивания проволоки посредством вращения КДВА

Активно крутить механизм нужно до практически полной затяжки проволоки. Затем слегка приостановиться и подтянуть проволоку так, чтобы она затянулась, но не лопнула. Теперь можно вытащить вязальное приспособление и проверить узел на надежность крепления. Проверка производится просто – один арматурный стержень подергивают относительно второго. Пруты не должны “гулять”, если вы сделали все правильно и надежно затянули узел при помощи крючка.

Профессиональный инструмент для вязки арматуры

При создании большого объема армирования для железобетонных конструкций (профессиональная деятельность, крупное частное строительство) вместо ручного или полуавтоматического инструмента лучше использовать автоматический, так называемый пистолет для вязки арматуры. Этот полезный прибор изобрели в Японии, он позволяет в считанные секунды затянуть проволоку на соединении стержней с требуемым усилием.

Принцип работы устройства показан в видео.

https://www.youtube.com/watch?v=FXvuG2_20ys

Различают механические и электрические варианты приспособления, производят их Япония, Германия, Россия, Китай и некоторые другие страны. Общие черты большинства представленных на российском рынке моделей:

диаметр стержней, подлежащих обвязке, для разных приборов различается – 9…22, 20…40, 30…52, 20…65 мм. Наиболее востребованы изделия для диапазона 20…40 мм;
диаметр вязальной проволоки 0,8…1,5 мм;
скорость вязки 0,8…1,6 секунд на узел, в среднем пистолеты обеспечивают вязку до 1000 узлов в час. Таким образом, использование одного пистолета заменяет работу шести профессиональных вязальщиков арматуры.

Преимущества устройства в сравнении с ручным и полуавтоматическим инструментом:

высокая скорость работы и равномерность натяжки проволоки для вязания арматуры;
расширение рабочей зоны – при использовании пистолета напрямую или с удлиняющей насадкой можно без смены позиции вязать до 22 узлов (крючком только 5…6);
наличие удлиняющей насадки упрощает работу с расположенным на уровне земли каркасом, поскольку избавляет работника от необходимости наклоняться, снижает нагрузку на позвоночник;
механические устройства работают неограниченное количество времени, для обеспечения нужной производительности требуется только смена кассет со скобами;
аккумуляторные модели добросовестных производителей работают без подзарядки до 8 часов;
возможно программирование устройство под конкретный способ вязки и диаметр стержней, уровень затяжки;
не требуется самостоятельная нарезки проволоки, кассеты со скобами продаются уже заряженными;
проволока подается, закручивается и обрезается устройством, без вмешательства рабочего.

Недостатком оборудования является его высокая стоимость, оправданная только на крупномасштабном строительстве. В частном домостроении возможна аренда устройства.

Техника вязания

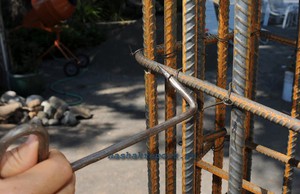

Если используется простой крючок, вязка арматуры выполняется следующим образом.

От проволоки отрезают кусок около 30–40 см в длину.
Проволоку складывают вдвое и прикладывают к точке скрещивания прутьев. Это делается снизу, край проволоки чуть приподнимается.
Конец крюка продевают в образовавшуюся петлю, второй конец загибают с другой стороны инструмента.
Далее выполняется круговое вращение, приспособление при этом нужно держать крепко. В результате таких движений концы прутьев будут перекручиваться.
После нескольких вращений крючок для связки арматуры извлекают из петли.

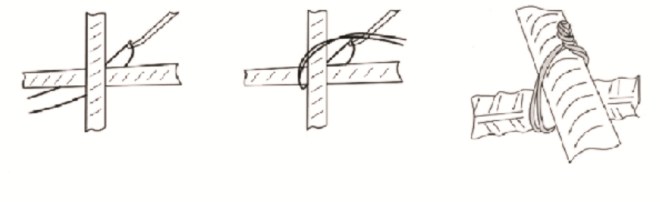

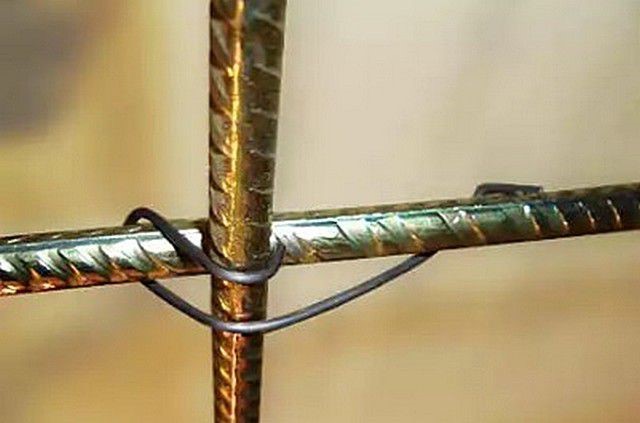

Этапы ручной вязки арматуры

Вязка арматуры не должна быть слишком тугой, в противном случае проволока просто переломится.

Схема вязания винтовым крючком аналогична. Работу начинают так же: проволоку складывают пополам, подносят к месту пересечения прутьев, края загибают и закрепляют на крючке. Различие заключается в том, что вместо вращения кистью нужно притянуть рукоять к себе. В результате смещения стержень начинает вращаться. После этого ручку отпускают, затем повторяют действие. Количество повторений зависит от требуемой степени жесткости. Также нужно учитывать, что во время эксплуатации устройство может складываться и раскладываться. Чтобы оно начало вращаться, нужно просто притянуть ручку к себе.

Для особо важных соединений проволоку можно несильно обмотать вокруг пересечения прутьев несколько раз, после чего приступить к закручиванию при помощи прибора.

Вязальные крючки для арматуры – разновидности инструмента

Для связывания стальных заготовок пространственного каркаса применяются различные виды устройств:

ручное. Требует приложения значительных усилий для обеспечения фиксации. Такое устройство несложно изготовить самостоятельно, затратив минимум денежных средств;
полуавтоматическое. Используя промышленно изготовленные винтовые приспособления можно облегчить операцию по связыванию и ускорить процесс сборки силового каркаса;

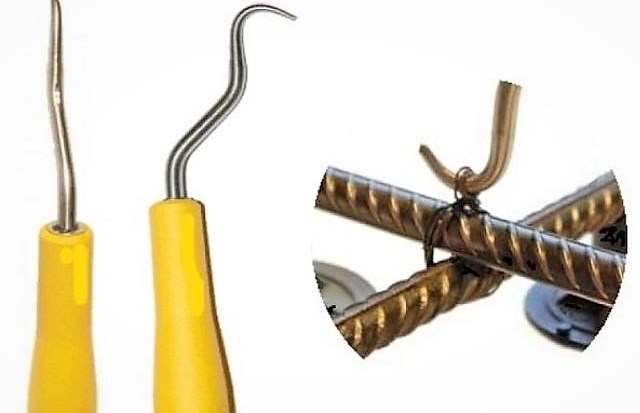

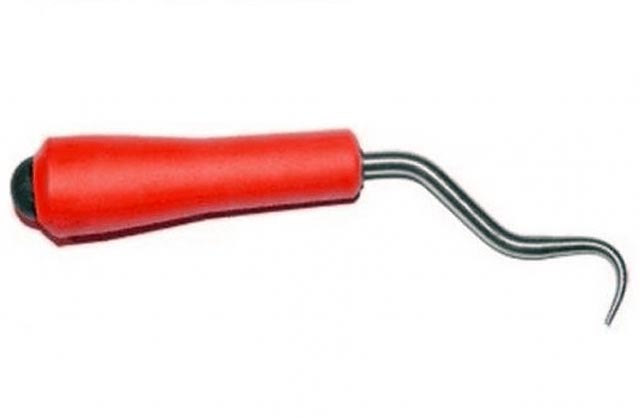

Вязальные крючки для арматуры

автоматическое. Применение профессионального пистолета позволяет ускорить процесс соединения металлических прутков при выполнении фиксации в промышленных масштабах.

Остановимся детально на особенности каждого вида вязального инструмента.

Как правильно вязать арматуру для фундамента

Вязальную проволоку можно приобрести в магазине или сжечь ненужную автомобильную покрышку (в процессе сгорания, проволока, предназначенная для армирования резины, обжигается и приобретает, необходимую для вязания, мягкость и податливость). Проволоку режем отрезками по 30 см.

Арматура для устройства каркаса (как правило, сечением 10-16 мм) сначала режется на отрезки определённой длины. Потом связываются отдельные элементы каркаса. При связывании перпендикулярных узлов используется метод вязки крест-накрест по диагонали. При необходимости связать арматуру параллельно (удлинить каркас) делается нахлёст минимум 25 см, количество узлов на этом стыке должно быть не менее трёх.

Стараемся большую часть этих работ выполнять вне опалубки, на ровном свободном месте. Внутри опалубки производится только связывание отдельных элементов каркаса — его удлинение и угловое соединение.

Важно! При стягивании стыка стержней арматуры — постарайтесь найти среднее значение натяга. Недотягивать и перетягивать арматуру не рекомендуется

Недотянешь — каркас получится хлипким и может «сложиться», перетянешь — лопнет узел во время скручивания или транспортировки.

Вот, в принципе, и всё. Эта работа особой сложности не представляет, скорость и качество вязания нарабатываются практическим путём. Если остались какие-нибудь вопросы по этапам процесса — посмотрите видео.

Умение вязать арматуру поможет сэкономить при самостоятельном устройстве фундамента. А если процесс обучения пойдёт совсем хорошо и появятся определённые навыки, то вопрос о временном или постоянном трудоустройстве можно снимать с повестки дня. Ведь специалисту, который умеет качественно и быстро вязать арматуру, будет рада любая бригада монолитчиков.

Как правильно вязать арматуру

Вне зависимости от используемого приспособления, важно знать и применять правильные способы вязания. На схеме ниже предложены основные способы закрутки

Вопрос о том, как вязать арматуру крючком, заключается в правильности захвата и равномерном, не чрезмерном натяжении проволоки. Обычно рекомендуют использовать отрезки проволоки длиной 250…300 мм. Вариант с петлями на концах требует большей длины, около 400 мм (примерно 100 из них уходят на создание петель). Чтобы быстро и эффективно вязать арматуру, схема применяется простая. Проволока складывается вдвое, обводится вокруг узла. Далее крючком (клещами) захватывается получившаяся петля, к ней подгибаются сдвоенные концы и выполняется скрутка.

При использовании проволоки с петлями работа проще: одинарный отрезок обводят вокруг соединения стержней, подцепляют крючком или клещами петли и делают скрутку.

Важно: применять клещи рекомендуется на неотожженной проволоке с диаметром более 2 мм, более тонкая и мягкая может сломаться.

Еще один интересный способ соединения, при котором не требуется использовать вязальный крючок: арматура скрепляется пружинящей скобой-скрепкой.

Такие монтажные скобы изготавливают из достаточно качественной стали, что и обеспечивает их пружинные свойства.

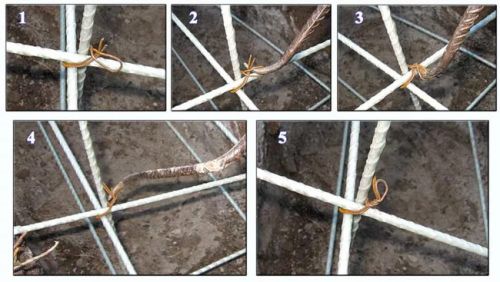

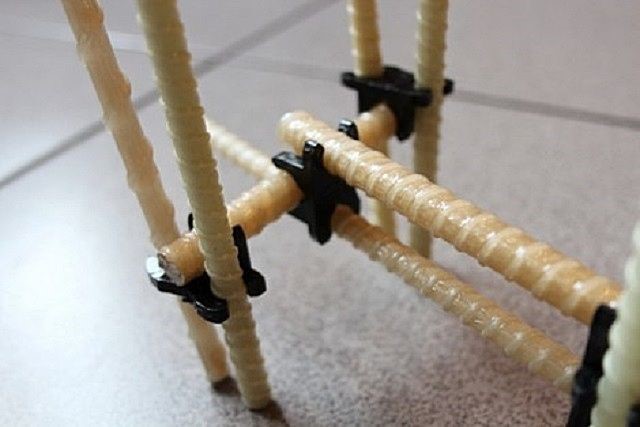

Чтобы вязать стеклопластиковую арматуру, используют пластиковые (с металлическим сердечником и без) хомуты и специальные крепежные элементы из полимером.

Укладка и вязка арматуры из композита допустима с применением мягкой алюминиевой проволоки. В этом случае применяются стандартные для стальной вязальной проволоки приемы. Некоторые из них показаны в гифке ниже.

Способы вязки арматуры

Важно: в конце закрутки края проволоки отгибаются внутрь каркаса так, чтобы даже при малом защитном слое бетона они не выглядывали из заливки и не провоцировали коррозию всей армирующей конструкции.

Полезные советы перед началом вязки арматуры

Во-первых, запомните главное правило: арматура не соединяется с помощью сварки, а именно связывается.

Связывание арматуры – схема

Суть в следующем: контакт металла с электродом способствует уменьшению прочности первого настолько, что даже нагрузки, происходящие при минимально возможной усадке фундамента, способны привести к катастрофическим последствиям, последовательность которых обычно следующая:

места соединения арматуры разрушаются;
армирующий каркас распадается;
бетонная конструкция начинает трескаться.

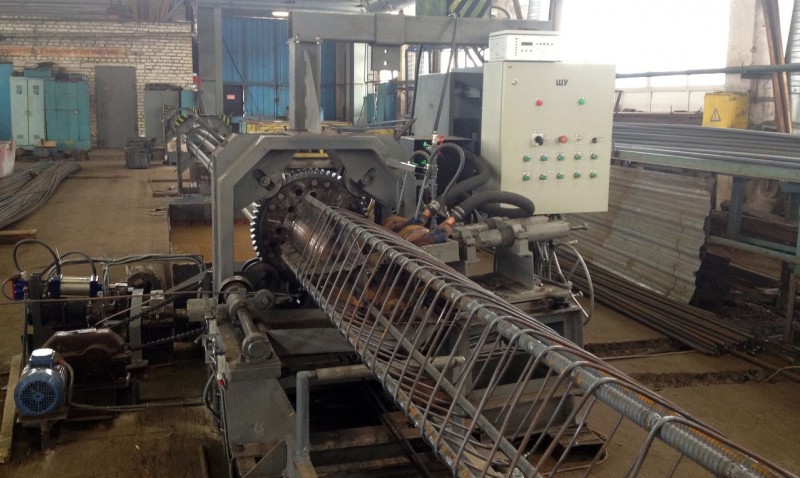

Сварка армокаркаса на станке

Во-вторых, вертикальные опорные стержни, устанавливаемые в качестве опор для горизонтально ориентированных прутков, нельзя просто забивать в землю. Правильно делать так: нижний армирующий ряд укладывается на специальные пластиковые фиксаторы (т.н. «подстаканники», демонстрировались ранее), а верхняя часть вертикальных прутьев связывается с верхним рядом каркаса. Подобное размещение исключит контакт прутьев с внешней средой.

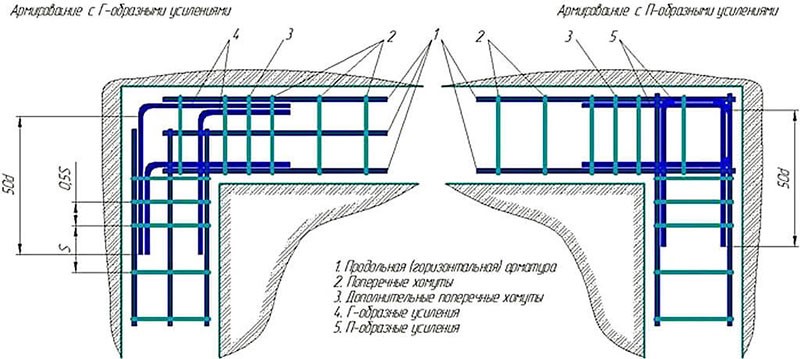

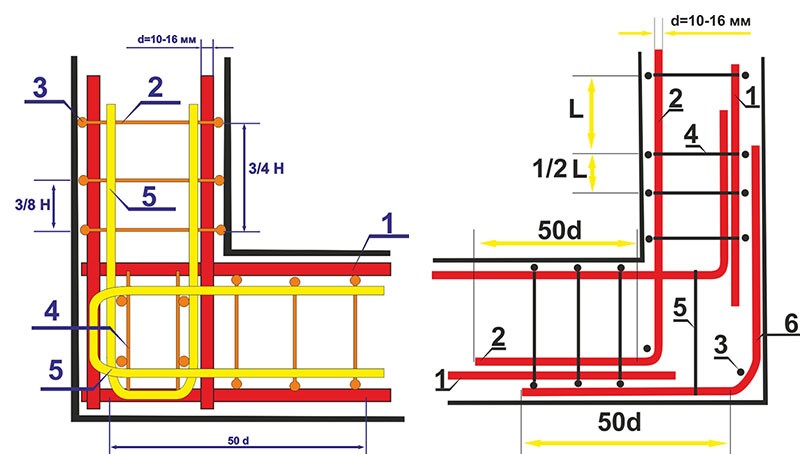

Схема армирования угла

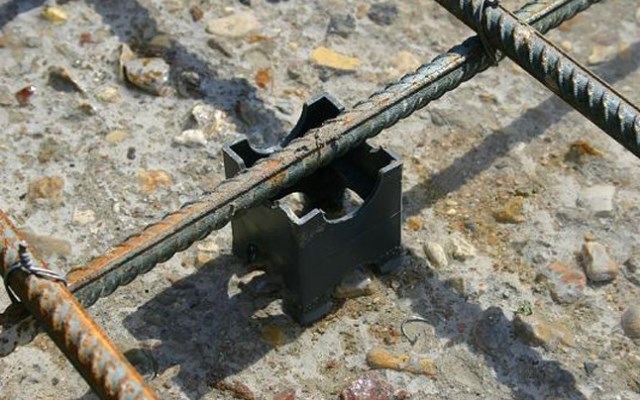

Пластиковый фиксатор для арматуры

В-третьих, верхний горизонтальный ряд каркаса должен обвязываться изнутри – так сложнее, но правильнее. Нередко неосведомленные застройщики допускают ошибку, оставляя верхний ряд каркаса незафиксированным. Если бетон будет заливаться вручную, ничего страшного в подобных условиях не случится. При заливке же специальным бетононасосом смесь подается под давлением. Создаваемое давление будет приводить к раздвиганию арматуры в стороны, в результате чего проволока может лопнуть.

В-четвертых, при выполнении армирования нужно уделять особое внимание углам конструкции, т.к. именно они являются самым слабым местом фундамента

В таких участках прутья не укладываются под прямым углом, а сгибаются. Перехлесты, при этом, прячутся в стене

Важно, чтобы соседние арматурные прутки не перехлестывались в одной точке. Принцип продемонстрирован на изображении

Принцип правильного армирования

Способы вязки арматуры

Существует два способа фиксации арматурных прутков: ручной и автоматизированный.

При ручном методе используются четыре вида инструментов:

Пассатижи;
Крючок (простой и реверсивный);
Шуруповерт с насадкой.

Пользоваться пассатижами не очень удобно. Поэтому их применяют редко и только для сборки небольших каркасов. Крючком пользуются чаще. Это простое приспособление при известной сноровке помогает быстро соединять стальные стержни.

Существует усовершенствованная модификация простого крючка (реверсивный). Ее основа — винт, который вращается при вытягивании рукоятки назад.

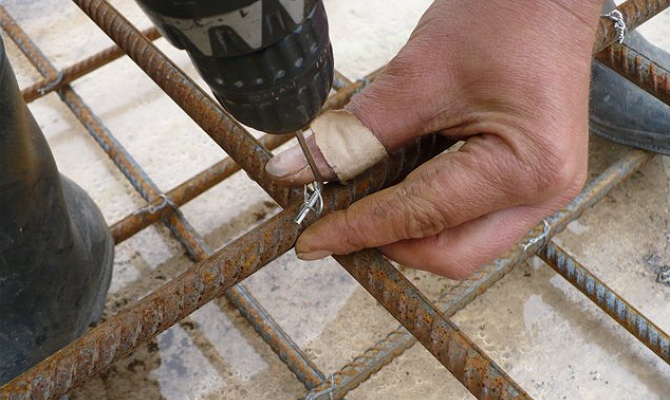

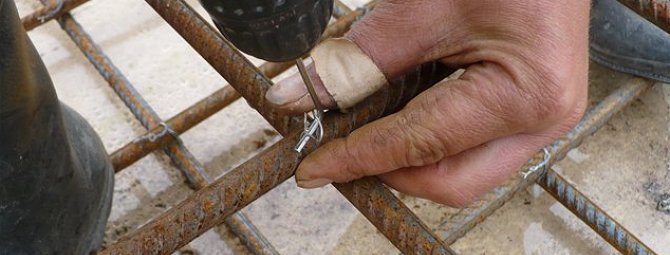

Объединив крючок с шуруповертом, домашние умельцы создали еще одно удобное приспособление для фиксации стальных прутков в каркасе.

Автоматизированную вязку выполняют так называемым пистолетом. Это довольно сложное и дорогое устройство, применяемое на крупных объектах. Производительность его такова, что завязывание одного узла происходит за 1 секунду.

Устройство снабжено отсеком, в котором установлена бобина с проволокой. Рабочий орган пистолета подает ее к арматуре и связывает в узел.

2 Самодельные крючки – идеальны для небольших объемов работ

Для изготовления КДВА своими руками вам потребуются следующие элементы:

две шайбы с гайками, которые подходят по своему диаметру под сечение используемой арматуры;
стержень из любой стали (можно использовать и обычную арматуру) толщиной около 7 мм;
ручка от строительного мастерка, отвертки или малярного валика.

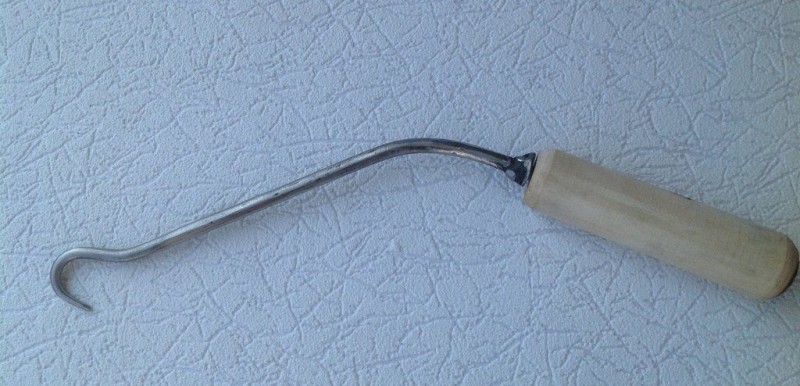

Изготовление крюка для вязки своими руками

Процесс изготовления крюка для вязания прост – стержень вставляем в ручку и фиксируем полученную конструкцию метизами. Перед этим обязательно необходимо заточить кончик прута. Еще одна тонкость – сечение стержня нужно выбирать немного меньшим, чем диаметр отверстия используемой ручки. Это обусловлено тем, что последняя относительно арматурного прутка должна выполнять свободное вращение.

Когда необходимо произвести незначительный объем работы, можно сделать еще более простой крючок из 4-миллиметрового электрода. Его следует согнуть, заточить кончик и обмотать эту простейшую конструкцию изолентой (смотрите фото). С помощью такого КДВА можно вязать тонкую проволоку. Теоретически он подходит и для работы с толстым вязальным материалом. Но в этом случае рука при вязке будет сильно уставать, снижая производительность процесса.

Нюансы работы с армирующим поясом фундамента

Ленточный фундамент под жилое или общественное здание неизбежно имеет углы. В них армирование устраивать методом последовательной связки стержней каркаса недопустимо. Используется больший нахлест арматуры при вязке и специальные схемы армирования.

Разбираясь, как как вязать арматуру на углах, разработчик схемы армирования отдает предпочтение Г-образному или Т-образному армированию в зависимости от ответственности конструкции и возможностей использования той или иной формы.

При удлинении стержней используется перехлест в 20 и более диаметров стержня, при этом подобные стыки должны быть разнесены так, чтобы в одном сечении было не более половины горизонтальных срощенных прутьев.

Важно: чтобы не ухудшать эксплуатационные свойства арматуры, гнуть стержни можно только в специальном стане или обойме. Использовать газовую сварку крайне нежелательно! С опасностью возникновения коррозии в месте сварки связан вопрос, почему арматуру вяжут, а не варят

Сварка (дуговая, не точечная) допустима при диаметре стержней более 25 мм.

3 Полуавтоматический и автоматический КДВА для скоростной вязки

Полуавтоматические крючки (их обычно называют винтовыми) характеризуются наличием особой ручки. Она выполняет при работе поступательные движения, придавая тем самым вращение наконечнику приспособления для вязания. На практике это выглядит таким образом – рабочий тянет ручку винтового КДВА на себя, наконечник начинает вращаться, вязальная проволока затягивается.

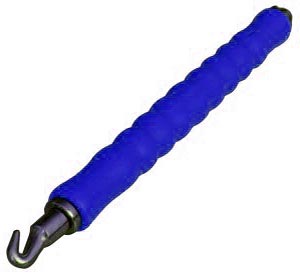

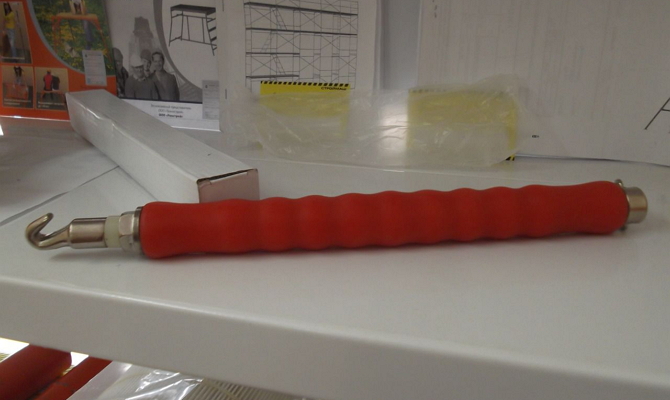

Полуавтоматический винтовой крючок

Полуавтоматические приспособления имеет смысл приобретать и использовать в случаях, когда нужно добиться высокой скорости вязания арматурных элементов в больших количествах. Для бытовых нужд покупать его нет смысла из-за высокой скорости крюка. В принципе, можно попытаться самостоятельно изготовить винтовой крючок. Взять гвоздь без шляпки, загнуть один его кончик, а второй поместить в электрический шуруповерт. Его будет непросто закрепить, но в принципе это возможно.

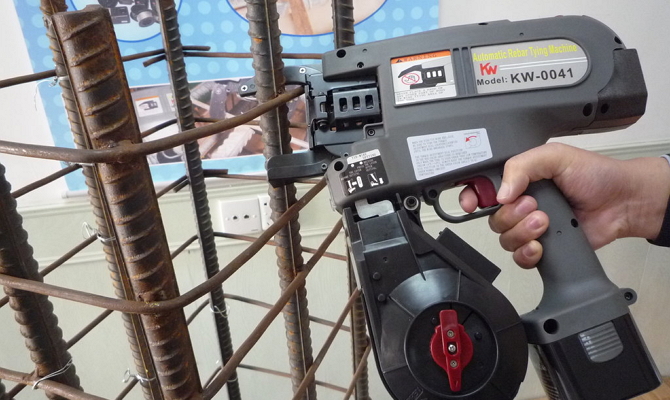

Самым современным приспособлением для вязания арматуры является автоматический пистолет. Самостоятельно его не сделать, а вот купить в строительном магазине несложно. Правда, стоимость такого устройства объективно высока. Его чаще всего приобретают профессионалы, которые выполняют масштабные работы, предполагающие осуществление десятков тысяч вязочных арматурных узлов.

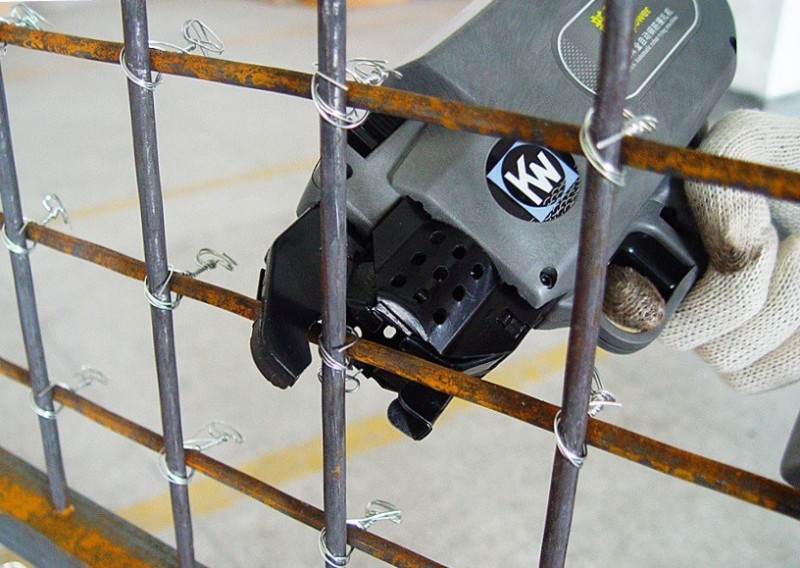

Автоматический пистолет для вязания арматуры

Автоматический пистолет за одну секунду без проблем вяжет один узел – скорость по-настоящему уникальная. Причем при его эксплуатации вам не понадобится разрезать проволоку для вязки на отдельные кусочки. Ее просто-напросто вставляют в приспособление, которое само наматывает проволоку, выполняет запланированную операцию, а затем еще и удаляет лишние кусочки вязального материала. Автоматические крючки могут подключаться к бытовой электророзетке. Но большей популярностью пользуются механизмы со встроенными аккумуляторами. Их можно применять на объектах, где нет электричества.

Изготавливаем приспособление для вязки арматуры своими руками

Мастера, занимающиеся сборкой арматурных каркасов длительное время, отдают предпочтение самодельному инструменту. Это связано с рядом факторов:

самостоятельно изготовление устройство может оснащаться рукояткой в удобной для руки форме. Это повысит производительность и обеспечит комфорт эксплуатации;
для изготовления рабочего захвата своими силами могут применяться специальные марки стали. Прочный материал не разогнется под воздействием нагрузок;
рабочему органу несложно придать необходимую форму и выполнить, при необходимости, в увеличенном размере. Это удобно для работы в труднодоступных участках.

Возможны различные варианты:

без рукоятки. Упрощенная конструкция предусматривает применение сварочного электрода;
с рукояткой. Такое устройство по качеству не уступает изготовленному в промышленных условиях.

Для изготовления упрощенной конструкции необходим сварочный электрод, молоток и пассатижи. Порядок действий:

Удалите рабочее покрытие.
Отступите с одного края пару сантиметров и загните под прямым углом.
Сформируйте держатель прямоугольной формы с размерами 4х10 см.
Заточите рабочую часть и придайте ей конусообразную форму.

Вяжем арматуру под перекрытие своими руками

Процесс изготовления займет не более 10 минут.

Конструкция с деревянной рукояткой более удобна в работе и изготавливается за пару часов. Для сборки потребуется:

стальная проволока диаметром 8 мм и длиной 0,4 м;
заготовка из древесины для изготовления рукоятки;
шайбы и гайки, соответствующие диаметру стержня;
электросварка;
плоскогубцы;
болгарка;
электродрель;
лист наждачной бумаги;
острый нож.

Алгоритм сборки:

Изготовьте рукоятку.
Просверлите в ней отверстие.
Отшлифуйте поверхность.
Приварить гайку к торцу прутка.

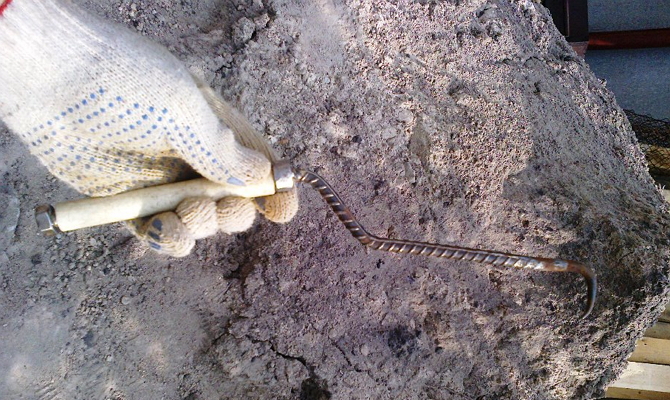

Крючок для вязки из арматуры своими руками

Наденьте шайбу и вставьте в отверстие ручки.
Установите шайбу и приварите следующую гайку.
Придайте концу стержня необходимую конфигурацию, заточите край.
Покройте рукоятку лаком или пропитайте антисептиком.

Выполнив несколько связок, проверьте работоспособность приспособления. При необходимости подогните проволочную часть.

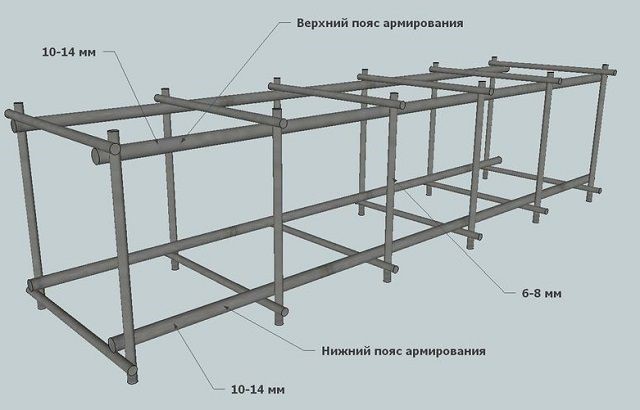

Вязка каркаса ленточного фундамента

На дно траншеи на подставки (бобышки) толщиной 4-5 см укладывают расчетное количество продольных стержней (диаметр 12-18 мм). Расстояние между ними зависит от размера фундамента и может составлять от 5 до 20 см. Если стандартной длины одного стального прутка (6 метров) не хватает на всю «ленту», то используют несколько стержней. Между собой их соединяют, соблюдая нормативный нахлест.

Подставки под арматурный каркас

К рабочим пруткам вертикально крепят хомуты из гладкой или рифленой стали диаметром 8-10 мм. Шаг хомутов по строительным нормам должен быть не менее 3/8 от высоты фундамента (20-50 см).

Установив хомуты, к ним проволокой крепят верхний пояс рабочей арматуры, соблюдая проектное расстояние между стержнями.

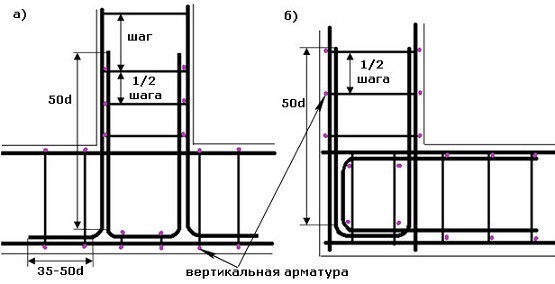

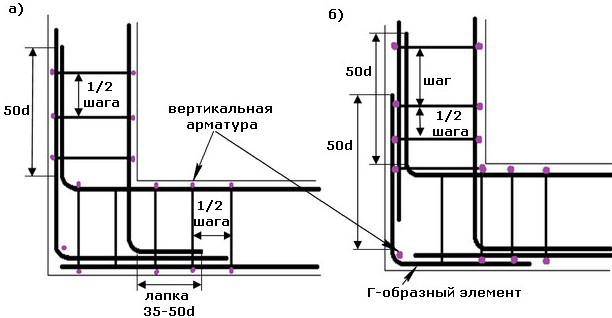

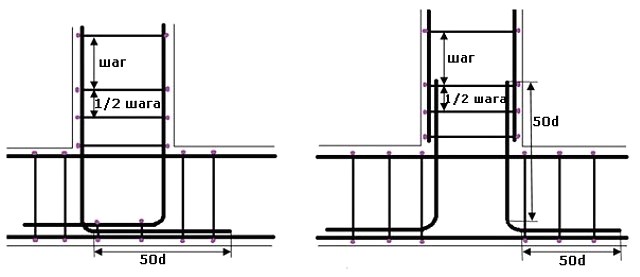

На углах и примыканиях хомуты ставят чаще (1/2 шага), а рабочую арматуру загибают, связывая со стержнями пересекаемого участка «ленты».

Длина загиба должна составлять не менее 50 диаметров рабочей арматуры.

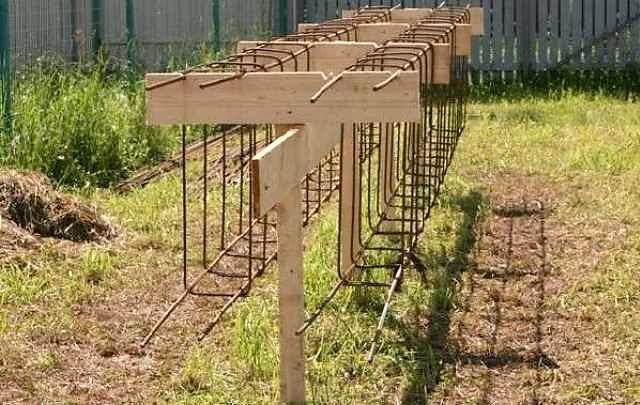

Изготовление арматурного каркаса в траншее – работа трудоемкая и неудобная. Поэтому опытные строители используют вот такое простое приспособление.

Уложив продольные хлысты на деревянные подставки, к ним привязывают хомуты и нижний пояс рабочих стержней. Готовую конструкцию переносят и ставят в траншею.

Сборка арматурного каркаса монолитной плиты проще, чем ленточного фундамента. Конструкция здесь состоит из двух плоских сеток. Нижние стержни укладывают перпендикулярно с заданным шагом и связывают между собой. Затем в точках их пересечений ставят подставки из стальных прутков и прикручивают к ним верхнюю сетку.

Подставка для монтажа верхнего каркаса монолитной плиты

В последние годы для сборки каркасов начали использовать арматуру из стеклопластика.

Вязать ее можно несколькими способами:

отожженной стальной проволокой;
пластиковыми стяжками-хомутами;
пластмассовыми клипсами-фиксаторами.

Чем вяжут арматуру

Поскольку в строительстве фундаментов и капитальных стен используют в основном арматуру в виде стальных стрежней, их соединение для восприятия сжимающих или растягивающих напряжений обязательно. В массовом строительстве для соединения применяется метод сварки и вязки, в индивидуальном – обычно только вязки. При этом вязка арматуры выполняется с помощью:

вязальной проволоки;
арматурных фиксаторов.

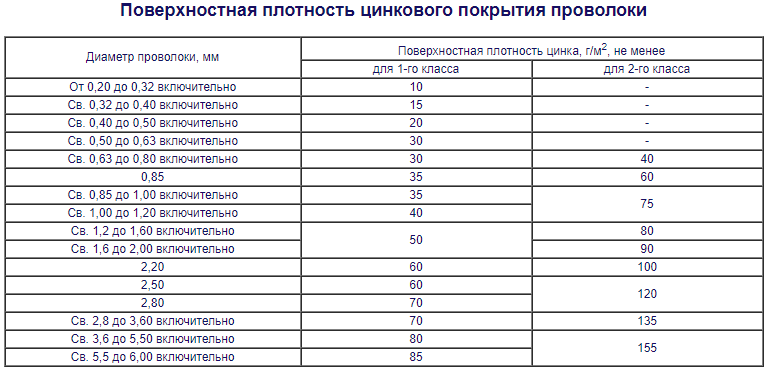

Под термином «вязальная проволока» понимается круглая проволока из низкоуглеродистой стали по ГОСТ3282-74. Она может быть обычной и термически обработанной (с маркировкой «О»), с покрытием и без. Толщина цинкового покрытия определяет класс материала.

Выбирая, какой проволокой вязать арматуру, следует обращать внимание на марку бетона и условия эксплуатации конструкции. При этом учитываются механические свойства

Так, если вязка арматуры под фундамент предполагается вручную, лучше выбирать более тонкий вариант, поскольку без специального инструмента толстая проволока для вязки арматуры требует значительных усилий.

Кроме низкоуглеродистой проволоки промышленного производства допустимо использование металлокорда из автомобильных шин. При сжигании шин металлокорд высвобождается и одновременно проходит термическую обработку, что в дальнейшем упрощает работу с ним. Такой вариант вязального материала приемлем только при малых объемах работ и индивидуальном малоответственном строительстве.

Применимы также пластиковые хомуты, обычные и со стальным сердечником. Обычно они используются для стеклопластиковой арматуры. Применение хомутов допустимо в случаях, когда жидкий бетон не будет подвергаться механическим нагрузкам в процессе застывания (по нему не будут ходить, складывать тяжелые вещи, нагружать другими строительными материалами). Этот вариант применим для малоэтажной застройки, поскольку в процессе заливки большой массы бетонной смеси крепления могут смещаться вместе с арматурой. Смещение нарушает работу каркаса и приводит к изменению расчетной прочности конструкции.

Вязание или сварка

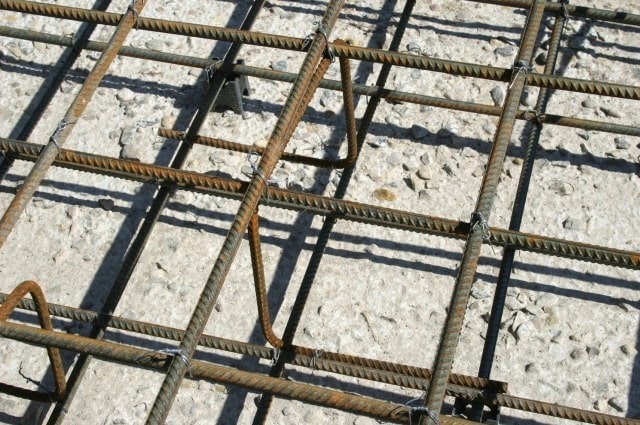

Перед заливкой бетона, внутри опалубки, собирается каркас из арматуры. Методы крепления стержней бывают различными:

пластиковые хомуты;
сварка;
стягивание вязальной проволокой.

Скрепление арматуры при помощи пластиковых хомутов вызывает, мягко говоря, скепсис у бывалых специалистов. Недоверие к пластику, обуславливает его применение, в ряде случаев, при заливке сплошных горизонтальных поверхностей и вкупе с использованием стеклопластиковой арматуры.

Сварка значительно удорожает и замедляет процесс изготовления арматурного каркаса для фундамента. Требования к качеству сварных швов здесь высокие и выполнять их должен хороший специалист. А хороший специалист берёт хорошие деньги за свою работу. Тем более передвигаться со сварочным аппаратом и проваривать каркас внутри крайне неудобно, а значит медленно. К тому же учитывая новые исследования, в которых выяснилось, что сварка лопается при напряжении бетона, целесообразность процесса сваривания арматуры для фундамента ставится под большой вопрос.

Стягивание арматуры вязальной проволокой — оптимальный вариант при устройстве каркаса для фундамента. Проволока, в этом случае, отвечает всем необходимым требованиям: вязать её быстро и удобно, стыковые соединения получаются крепкими (каркас стоит устойчиво и не расшатывается), хорошее сопротивление на разрыв и растяжение.

А если все требования выполняются — нет необходимости искать другое решение. Учитывая это, большая часть монолитных работ по устройству фундамента производится методом связывания каркаса проволокой.

Чем вяжут проволоку

Процесс вязки арматуры крючком для фундамента — занятие крайне муторное и нудное. И чего только не придумывают, чтобы ускорить или облегчить его:

модернизируют крючок для вязки;
механизируют процесс при помощи шуруповёрта;
применяют специальный пистолет для вязки проволоки.

Модернизация крючка состоит в том, что ему придают различные, порой даже причудливые, формы. Ручка у этого крючка может вращаться вокруг рабочей его части. Это, кстати, не лишено смысла — опытные мастера не пользуются покупными крючками, а изготавливают его самостоятельно — «под себя».

Механизация при помощи шуруповёрта, следующая: болгаркой от крючка отрезают его рабочую часть, зажимают её в патроне шуруповёрта и с его помощью закручивают проволоку.

Вершина мысли — пистолет для вязки. Проволока в нём движется по изогнутой канавке, на 2-3 оборота охватывает стык прутьев и скручивается специальной цангой. После окончания процесса пистолет сам отрезает проволоку. Степень натяжения узла регулируется, вязка занимает 1-2 секунды на стык.

Вроде бы всё хорошо, удобно и быстро, но стоимость такого пистолета крайне высока. Его нерентабельно приобретать для однократного устройства фундамента частного дома. А если учесть перерасход вязальной проволоки и невозможность при помощи пистолета совершить стягивание в некоторых частях внутри каркаса, то его использование становится не таким уж заманчивым.

Использование различных методов для вязки арматурного каркаса фундамента имеет свои плюсы и минусы. Оптимальный способ для конкретного работника выбирается экспериментальным путём. Скорость вязки во всех случаях примерно одинакова. В любом случае умение вязать крючком остаётся самым востребованным навыком у специалистов.

Важно! В специализированных бригадах высокий спрос на работников, умеющих быстро и качественно вязать арматурные каркасы для фундаментов. Материал, изложенный в этой статье, и видео помогут освоить азы вязания для начинающих монолитчиков и приобрести навыки этой востребованной профессии

Технология соединения прутьев крючком

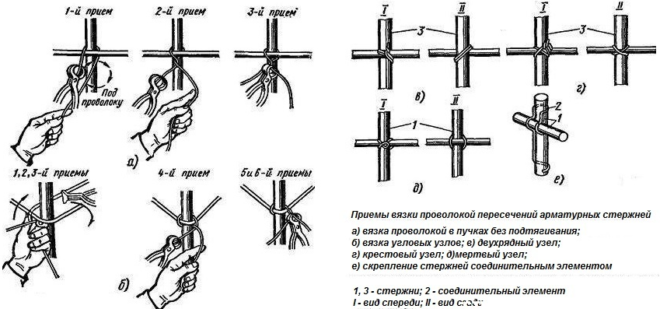

Схема приемов вязки по рабочему чертежу монолитной конструкции.

Технология соединения прутьев арматуры для фундамента достаточно проста и не обусловливается типом крючка: вязальная проволока, так или иначе, затягивается петлей, соединяя тем самым металлические прутья.

Вязка арматуры происходит после выполнения подготовительных работ и монтажа вертикальных прутьев. Для монтажа арматуры используют рабочий чертеж монолитной конструкции.

На практике существует две основных технологии вязки:

Одной петлей для соединения внахлест.
Двумя петлями для соединения встык.

Чаще всего вяжут первым способом, так как он самый простой: обучиться ему можно за несколько минут, а допустить ошибку при работе достаточно сложно. С другой стороны, вязка встык, в теории, хороша для угловых элементов.

Важно! В работе следует использовать только обожженную проволоку с круглым профилем и диаметром в 1 мм, так как она отличается гибкостью и эластичностью: хорошо прилегает к прутьям и не рвется при вязке

Алгоритм вязки одной петлей

Принцип вязания арматуры одной петлей на первых этапах не зависит от типа крючка. Различия в работе разными инструментами будет только в способе вращения стержня: кистью, по инерции или автоматически.

Чтобы соединить прутья каркаса необходимо:

Нарезать вязальную проволоку на отрезки по 20-40 см (зависит от диаметра прутьев).
Сложить отрезок вдвое и обернуть вокруг стыков в месте пересечения прутьев немного внахлест.
Взять крючок, протянуть его в петлю.
Зацепить инструментом два свободных конца проволоки.
Скрутить проволоку в натяг, слегка приподнимая инструмент вверх.
Извлечь инструмент из петли и проверить качество узла.

Схема типов проволочных узлов при ручном способе вязки.

Надежность связки проверяется не силой натяжки проволоки (если перетянуть ее, то проволока может легко порваться), а мобильностью прутьев.

Чем вязать каркас?

Для вязки арматуры могут использоваться следующие инструменты:

Крючок для арматуры.
Механический крючок.
Пистолет для вязки.

Вязальный крючок

Первый вариант является самым простым и доступным. При необходимости его можно купить в специализированном магазине за сотню рублей и даже дешевле. Более того, он может быть изготовлен вручную при наличии подходящего материала – к этому вернемся позже. Минусом же является низкая производительность. Начинающий вязальщик, при наличии достаточного запаса проволоки, сможет выдать 6-10 вязок в минуту. Опытный мастер, проработавший в данной сфере не один год, достигает предела в 15-20 вязок. Но это, пожалуй, максимум. Поэтому на выполнение крупного объема работы уйдет довольно много времени. Также придется потратить время на то, чтобы нарезать проволоку кусками соответствующей длины и аккуратно сложить её. Так как даже для небольшого объекта могут понадобиться сотни кусков, этот фактор следует учесть.

Винтовой крючок

Винтовой крючок является следующей ступенью развития инструмента для вязания арматуры. Внешне он немного напоминает обычный, но благодаря ему скорость вязки повысится, а работник будет уставать значительно меньше. Если при работе с обычным крючком специалист должен захлестывать концы проволоки и вручную закручивать их, то винтовой значительно удобнее. Захлестните петлю и концы, после чего аккуратно, но уверенно потяните на себя. Пластиковая рукоять будет зафиксирована в руке, а сам крючок начнет быстро крутиться, надежно затягивая петлю. Стоит такой инструмент от 600 до 1000 рублей – в зависимости от производителя и магазина. Станет прекрасным выбором, если нужно один раз выполнить работу на сравнительно крупном объекте. Скорость вязки возрастет, правда, проволоку по-прежнему придется резать и сгибать вручную.

Автоматический пистолет

Наконец, специальный пистолет. Если вы используете для вязки арматуры автоматический пистолет, то даже с самым крупным объемом работы без труда справится новичок, ранее никогда не занимавшийся подобной деятельностью. При работе с ним не нужно резать и сгибать проволоку – в пистолет заправлена катушка с проволокой, которая сгибается и режется автоматически. Достаточно прижать пистолет к стыку и нажать спусковой крючок – меньше, чем через секунду арматура будет плотно притянута. За минуту неопытный работник сможет сделать 50-60 вязок. Конечно, это безусловный рекорд. Увы, у вязального пистолета есть недостаток – стоимость. Самые простые модели стоят около 50 тысяч. К тому же, здесь подойдет не любая проволока. Нужно использовать специальную, имеющую определенный диаметр и жесткость, а она стоит значительно дороже обычной вязальной. Использование не подходящей проволоки может привести к выходу из строя дорогостоящего оборудования.

Зная о разных видах вязальных приспособлений, вы сможете без труда сделать правильный выбор, решив, какой вариант вас устроит в полной мере.

Как вязать арматуру для фундамента

В зависимости от выбранного материала для вязки, применяют различные методы фиксации. Проще всего ситуация с пластиковыми хомутами. Они обматываются вокруг стыка, насколько позволяет длина, и затягиваются.

Чтобы правильно вязать арматуру для ленточного фундамента, потребуется инструмент. В зависимости от схемы вязки арматуры, стержни распределяются по будущему полю заливки.

Если планируется создать фундамент, часть стержней втыкается в подготовленное основание (трамбованную песчано-гравийную засыпку), это облегчает работу. После окончания соединительных работ каркас поднимается над грунтом на специальных подставках. Это необходимо для предотвращения коррозии выступающих из бетона металлических элементов. Для соединения стержней используют:

специальные клещи для связки арматуры;
вязальный крючок, самодельный или промышленного производства;
загнутый крючок из толстого гвоздя или дюбеля, вставляемый в патрон дрели (шуруповерта). Благодаря такому механизированному крючку закрутка проволоки выполняется быстрее и с меньшим приложением ручной силы.
полуавтоматический крючок для вязки арматуры. Механизм с ножкой и пружинным возвратным механизмом оттягивает проволоку и делает несколько вращательных движений. Это происходит благодаря спиральным пазам на ножке крючка, которые при оттягивании обеспечивают вращение с возвратом в прежнее положение.

Использование таких инструментов целесообразно при небольших объемах работ, например, при строительстве собственного дома, где вязка арматуры своими руками выполняется на протяжении короткого отрезка времени (при подготовке фундамента для каркасного или кирпичного строения или устройстве забора на бетонном основании).

Крючок для вязки арматуры своими руками изготавливается из отработанного электрода, гвоздя или другого подходящего металлического прутка требуемой прочности.

Особенности технологии вязания крючком

Вязание арматуры – довольно простая технология. Она предполагает много способов вязки:

угловые;
двухрядные;
двойные;
крестовые;
мертвые узлы.

Приемы вязки арматуры

Основные способы крепления следующие:

Образование одной петли внахлест с соблюдением длины наложения прутьев.
Формирование двух петель для крепления встык.

Для каждого вида металлообработки используется определенная марка монтажных стержней. Наиболее простой и часто используемый – первый метод. Действия выполняют в таком порядке:

Схема вязки арматуры крючком

Арматурную проволоку предварительно нарезают на куски – длиной до 30 см.
В работе нужно использовать гибкий, эластичный материал, который не рвется. Такими свойствами обладает обожженный профиль диаметром 1 мм.
Заготовку складывают вдвое и оборачивают вокруг прутьев арматуры.
В петлю продевают крючок.
Инструментом захватывают концы проволочных стержней.
Совершают вращательные движения для надежного крепления проволоки

Получается 2–3 оборота.
Осторожно дотягивают узел, чтобы не разорвать.
Вязальный крючок вытягивают.
Главное – не делать длинные скрутки.

Проверяют прочность соединения. Для этого не нужно трогать проволоку. Достаточно пошевелить арматурные прутья. Они должны крепко держаться относительно друг друга.

Вязание арматуры вторым способом выполняют таким образом:
