Достоинства и недостатки лучевой системы отопления

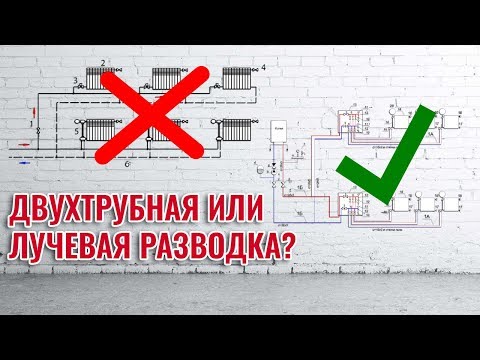

В чем отличие тройниковой разводки от лучевой?

При устройстве тройниковой системы радиаторы подключатся к отопительному котлу путем прокладки двух труб, одна из которых подающая горячий теплоноситель, другая отводящая его, после того как он прогреет радиатор и остынет, обратно в отопительный котел. При этом радиаторы подсоединяются последовательно, один за другим, а трубы, как правило, располагаются на виду в нижней части пола у стены. Это совершенно не улучшает эстетичность интерьера помещения. Однако подобная разводка требует меньших финансовых затрат на трубы, но не на различные фитинги и другие детали соединений.

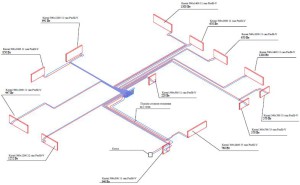

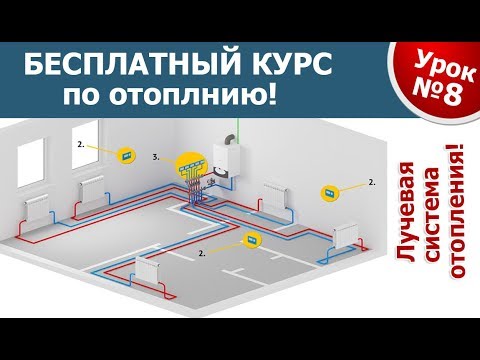

Схема лучевой разводки

Лучевая разводка отопления предполагает прокладку труб от каждого радиатора к специальному распределительному устройству – коллектору или, как его еще называют, гребенке. Естественно, что здесь расход труб увеличивается значительно. Кроме труб для каждого радиатора потребуется своя запорная арматура – вентили, терморегуляторы, тройники и прочие мелкие детали, причем некоторые из них необходимо устанавливать на обеих трубах – подводящей и обратке.

Но, несмотря на большой расход комплектующих, подобная система дает возможность в случае возникновения аварийной ситуации оперативно отключить любой радиатор, группу, отдельную комнату или целый этаж. Отопительная система может продолжать в это время работать и обогревать помещения.

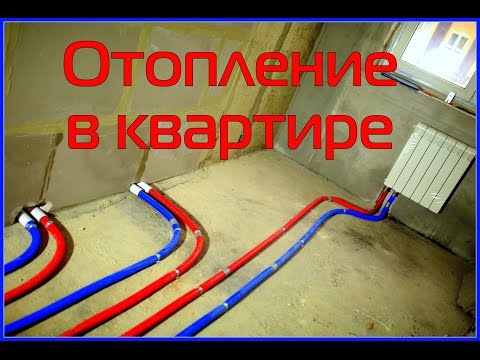

Кроме этого при лучевой разводке трубы, как правило, скрыты под напольным покрытием, независимо от его материала

Это дает дополнительный шанс сделать пол теплым, что так важно в домах, где подвальное помещение не утеплено. Цельная труба, без стыков, изготовленная из сшитого полиэтилена и  проложенная под полом, исключает риск протечек, а весь ремонт, если требуется, проводится непосредственно в местах подсоединения радиаторов или в коллекторе

Естественная и принудительная циркуляция теплоносителя при лучевой разводке – что лучше

Отопление любого здания может осуществляться путем естественной циркуляции теплоносителя или принудительной. Лучевая система отопления двухэтажного дома вполне может функционировать в обоих случаях.

Естественная и принудительная циркуляция теплоносителя при лучевой разводке

С естественной циркуляцией теплоносителя эксплуатация системы отопления, конечно же, проще и дешевле. Не нужно приобретать циркуляционный насос, различные датчики, терморегуляторы и прочее. Такая система хорошо подходит, если идет длительное строительство и здание не имеет подключения к централизованной электросети или для дачного дома, если проживание в нем не постоянное.

Но с другой стороны система отопления с естественной циркуляцией предполагает монтаж труб большого диаметра и устройство необходимого уклона при их прокладке. А также установку расширительного бачка, который должен располагаться в наивысшей точке здания, обычно это делают на чердаке. А поскольку чердак не всегда бывает утепленным, то возникает необходимость утеплять сам бачок в зимнее время и осуществлять постоянный контроль  состояния теплоносителя в нем.

Лучевое отопление дома с принудительной циркуляцией теплоносителя все больше набирает поклонников. Если в недалеком прошлом подобная система была в диковинку рядовому потребителю, то сейчас сплошь и рядом в домах устанавливают циркуляционные насосы, мотивируя это тем, что подобное оборудование позволяет увеличивать температуру в доме при снижении финансовых затрат на энергоносители. И это действительно так.

Многие сталкивались с таким эффектом, когда подающая труба имеет температуру достаточно высокую, а обратка чуть теплая, и как результат, в доме довольно прохладно. При установке циркуляционного насоса температура обеих труб делается одинаковой, что дает повышение общей температуры в помещении при тех же затратах газа, дров или электричества, а возможно, и меньших. При этом насос можно устанавливать на любой трубе – на подающей или обратной. Его функция заключается в быстром продвижении под определенным давлением теплоносителя, в результате чего исключается образование воздушных пробок, а все приборы отопления прогреваются равномерно.

Какое оборудование и материалы использовать

Универсального проекта обогрева лучевого типа нет, поэтому использование в такой схеме оборудования и материалов будет зависеть от выбора конкретного варианта устройства контура отопления. Это может быть стандартное отопление радиаторами или, например, тёплый водяной пол.

Обобщённо для лучевого отопления необходимо следующее основное оборудование:

• коллекторный блок (гребёнка);
• наружный или встраиваемый в стену коллекторный шкаф;
• циркуляционный насос;
• манометр;
• воздушный клапан;
• термостат;
• запорно-регулирующие клапаны;
• ротаметры;
• узлы подмеса;
• мембранный расширительный бак.

По объёму бак выбирается на 10% больше общего объёма теплоносителя в системе.

Для монтажа лучевой схемы обогрева необходимы и дополнительные элементы.

Дополнительные детали для подключения коллектора

1. Воздухоотводы.
2. Переходники.
3. Уголки.
4. Краны.
5. Сгоны.
6. Фитинги.
7. Штуцеры.

Для строительства лучей обогрева лучше использовать трубы из сшитого полиэтилена, в бухтах.

Диаметры монтируемых трубопроводов подбираются с учётом параметров оборудования, к которому они подключаются (выходы центральной магистрали, коллекторной гребёнки). Чаще используются трубы диаметром от 20 мм до 32 мм.

Комплект коллектора может быть оснащён полезными устройствами — сервоприводами.

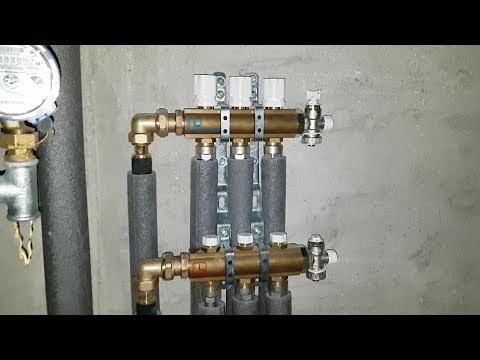

Сервопривод для коллектора отопления

Эти приборы делают систему отопления «умной», поддерживая через блок контроля в автоматическом режиме заданные параметры обогрева.

Лучевое отопление: незатейливая схема действий

Система лучевого отопления данной разновидности особенно подойдет людям постоянным, предпочитающим стабильность во всем. Правильной регулировкой температурной составляющей они точно не пренебрегают. Преследуя данную цель, они своими руками производят установку пары коллекторов. К ним будет примыкать необходимое число приборов для отопления и теплый пол. Главными их функциями при этом станут собрать воду и поделить этот теплоноситель по созданной отопительной системе. Пара коллекторов надежно закрепляется в шкафу.

Данная система лучевого отопления предполагает свой индивидуальный стиль объединения трубопровода — петлями. Всякий радиатор объединяется с распределительным коллектором дома. Трубопроводы, исходящие от него ко всем зафиксированным отопительным приборам, лучше припрятать в надежный пол либо в стены, затаив их под плинтусы.

Отрадно, что эта система в определенной степени универсальна. Если понадобится заменить не все, а только часть отопительных приборов, то это легко реализовать своими руками. Отключать всю систему для этого — нет надобности.

Монтаж как высший пилотаж

Материалы:

• котел;

• термостатические вентили;

• трубы;

• фольга;

• радиаторы;

• фитинги;

• тряпочки;

• наклейки;

• коллекторы;

• циркуляционный насос.

https://youtube.com/watch?v=ZLPXYPtIfUs

Инструменты:

• сварочный аппарат;

• нож либо ножницы по металлу;

• газовые ключи;

• рожковый ключ.

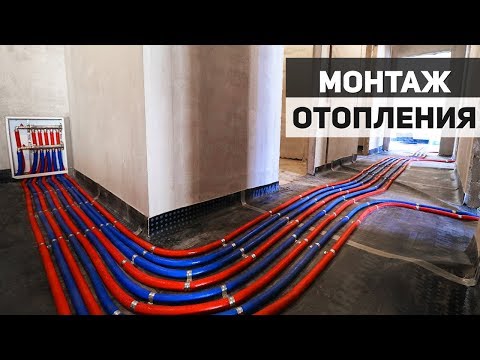

Обвязка котла — первостепенный этап монтирования лучевой системы здания. Присоединив к источнику подающего тепла требуемое количество труб, нужно поставить на этажах коллекторы, зафиксировав их в шкафах. Специалисты советуют присоединять к одному коллектору меньше десятка отопительных приборов. Подающий коллектор размещают наверху, а внизу можно расположить обратный. Заниматься прокладыванием труб нужно с первого коллектора. Трубы разместились в стяжке пола — требуется воздухоотводчик, причем на всяком теплообменнике. Идентичное устройство собирается и на коллекторе. После собирают и фиксируют стояки (прямые и обратные), используя в этих целях разного рода ответвления труб — тройники, угольники.

Чтобы монтировать было просто, трубопроводы (их наличие предполагает схема линейного отопления) и подводки к теплообменникам отмечают цветными наклейками. При работе в трубы могут попасть пыль и грязь. Во избежание этого их концы стоит закрыть тряпками либо другим бросовым материалом.

Если хозяева прикупили для личной системы отопления современные металлопластиковые трубы, то сборку этих труб нужно производить, применяя неразборные соединения. Они есть на крепких пресс-фитингах. Также присутствуют на фитингах, у которых — надвижные гильзы.

Объединять разводки трубных линий из полипропиленового и медного материала желательно сваркой.

Фитинги следует аккуратно укрыть фольгой — это защитит их от внешних повреждений. Данный этап предшествует бетонной стяжке, которую создают после всей сборки системы.

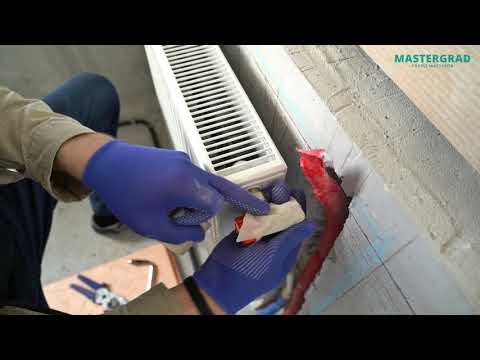

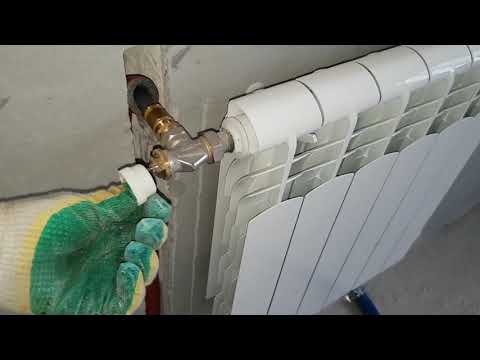

Теплообменники объединяют с трубами тоже с помощью фитингов, но уже разборного плана. Используются угловые и прямые фитинги, иногда их называют «американками». В дальнейшем такие приспособления обеспечат свободное снятие отопительного прибора. Перед разборными фитингами стоит закрепить шаровые краны. Это позволит хозяину снимать и промывать теплообменник.

По желанию система лучевого отопления производится с монтажом специальных термостатических вентилей. Они позволят снижать либо увеличивать имеющуюся в комнатах температуру.

Лучевая схема системы отопления: особенности применения в двухэтажном доме

Схема отопления с распределителем (это и есть лучевая) очень удобна и эффективно подходит для установки в двухэтажном доме. Все дело в том, что данная система отопления частного двухэтажного дома подразумевает индивидуальную подачу теплоносителя от распределителя к различным приборам отопления .

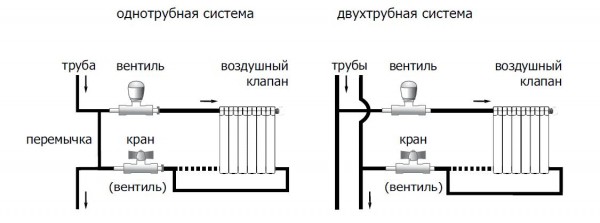

Одно- и двухтрубная системы отопления

Благодаря конструктивным особенностям, а также продуманности, помещения в доме (в том числе и на втором этаже) нагреваются намного быстрее, чем при использовании более доступной однотрубной системы отопления. Да и эстетически эта схема отопления очень хороша, ведь трубопровод подачи горячего теплоносителя и обратку можно спрятать под напольным покрытием.

Основным (но не единственным) достоинством лучевой схемы отопления можно назвать отсутствие множественных соединений на трубах (это также способствует упрощению монтажных работ). Также, такая система предполагает наиболее равномерное распределение теплоты по всей магистрали, без потерь и прочих неприятностей.

Лучевые системы отопления с естественной и принудительной циркуляцией

Как правило, система отопления Ленинградка в двухэтажном доме не предпочтительная сегодня, так как не дает достичь максимальных показателей обогрева и экономии.

Ей на смену приходит двухконтурная лучевая система, которая может устанавливаться как с естественной, так и с принудительной циркуляцией теплоносителя по магистрали

Нельзя не отметить, что оба этих метода имеют свои особенности, которые важно рассмотреть перед началом монтажа своими руками

Лучевая система отопления

Естественная циркуляция (самотечная система отопления ) – на сегодняшний день применяется не так широко, как 10-15 лет тому назад. Спад популярности связан с тем, что инструкция к подобным системам подразумевает применение труб большого диаметра, что не всегда возможно.

Двухтрубная система отопления с естественной циркуляцией также обязательно должна комплектоваться расширительным баком, который выступает компенсатором расширения теплоносителя. Установка подобного оборудования выполняется в самой высокой точке дома и, порой, это довольно неудобно.

Но, как бы то ни было, именно естественная циркуляция в двухтрубной системе отопления двухэтажного дома позволяет сэкономить. Такая двухконтурная система не требует установки дополнительного оборудования, в частности, дорогостоящих насосов.

Система отопления с естественной циркуляцией

Совет: Если объект недвижимости используется, например, в качестве дачи или же это какой-нибудь долгострой, где нет электричества, то естественная циркуляция в системе отопления будет наиболее целесообразным решением. Даже без автоматики и дополнительной прокачки теплоносителя в доме будет всегда достаточно тепло и уютно.

Системы с принудительной циркуляцией сегодня получили большое распространение. Еще 5-10 лет тому назад подобный вариант обогрева не получал одобрения среди потребителей в силу своей дороговизны. Сегодня же, когда цена на автоматику и технику снизилась, позволить двухтрубные системы отопления с принудительной циркуляцией может каждый.

Основным преимуществом и особенностью принудительной циркуляции является искусственная «прогонка» теплоносителя по трубам. Осуществляется такой процесс при помощи специального оборудования – насоса – установленного в подающей магистрали или обратке.

Нельзя не отметить (и это видно на многих фото и видео в сети), что двухтрубные отопительные системы для двухэтажных загородных домов с принудительной циркуляцией вовсе не требовательны к геометрии дома, длине веток и гидравлическому сопротивлению трубопроводов. Автоматика также помогает поддерживать оптимальную температуру в помещениях дома.

Система отопления с принудительной циркуляцией

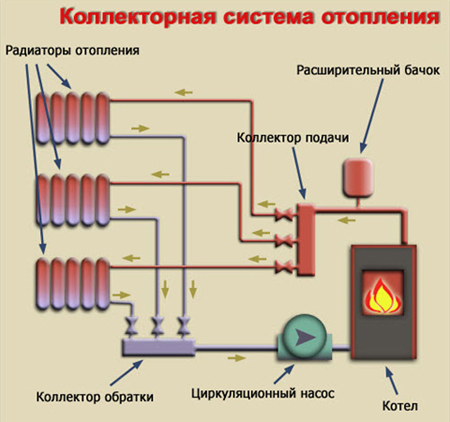

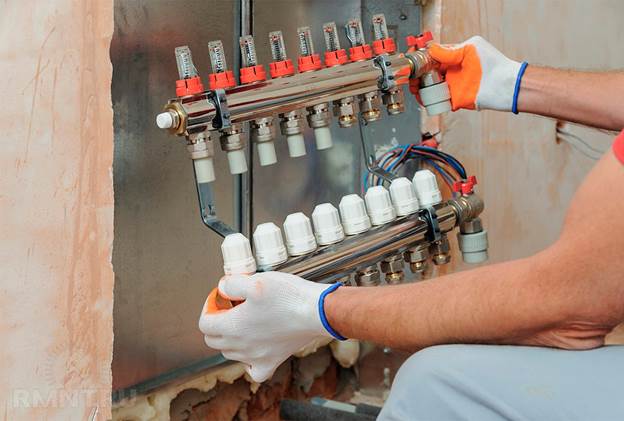

Элементы коллекторной схемы отопления

Лучевое отопление частного дома представляет собой конструкцию, состоящую из нескольких главных элементов:

1. Нагревательный котел. Этот прибор является отправной точкой, поскольку из него горячий теплоноситель направляется в трубопроводы и радиаторы. Мощность теплоагрегата должна соответствовать теплоотдаче отопительного оборудования. Здесь имеется следующий нюанс: лучевая схема разводки системы отопления в отличие от других вариантов разводки трубопровода обладает большей степенью теплопотерь, что непременно нужно учитывать при расчете параметров оборудования.
2. Циркуляционный насос. Согласно особенности своего устройства, лучевая разводка отопления относится к закрытому типу и для ее функционирования требуется принудительная циркуляция жидкого теплоносителя. Для этой цели устанавливают специальный насос, создающий определенное давление и перекачивающий жидкость. В результате обеспечивается необходимый температурный режим, гарантирующий эффективную работу системы теплоснабжения.

Выбирая циркуляционный насос для лучевого отопления, следует обратить внимание на ряд параметров, включая длину трубопроводов и материалы изготовления радиаторов. Кроме этого, мощность насоса не относится к важнейшим его характеристикам, следует учитывать скорость, с которой будет перекачиваться жидкость. Этот параметр показывает объем теплоносителя, перемещаемого циркуляционным устройством в единицу времени

Этот параметр показывает объем теплоносителя, перемещаемого циркуляционным устройством в единицу времени

Кроме этого, мощность насоса не относится к важнейшим его характеристикам, следует учитывать скорость, с которой будет перекачиваться жидкость. Этот параметр показывает объем теплоносителя, перемещаемого циркуляционным устройством в единицу времени.

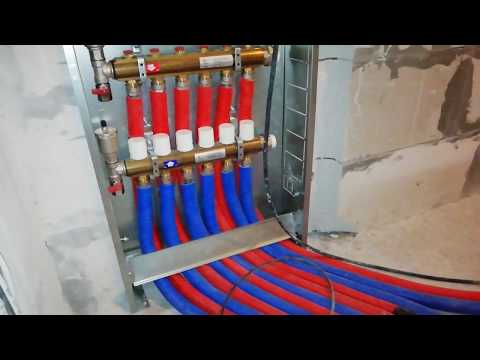

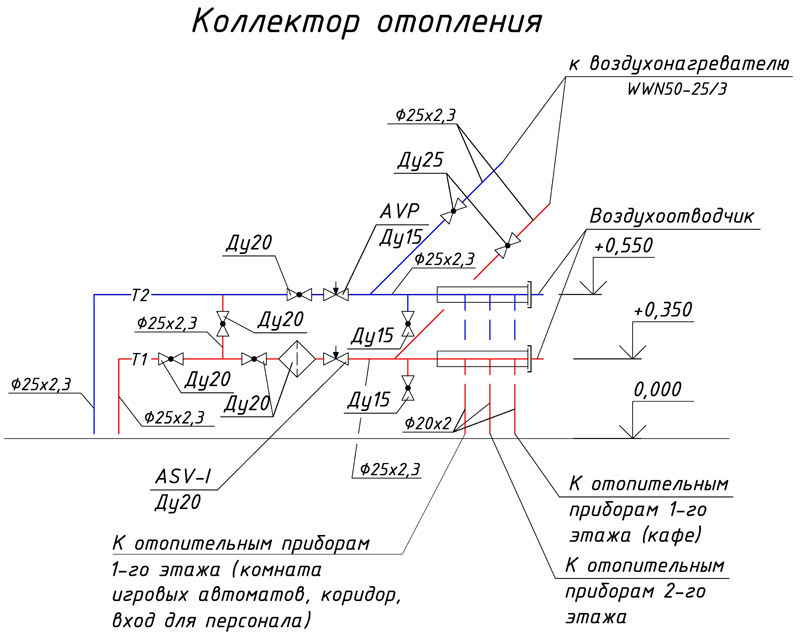

Коллектор (его еще называют гребенкой). Также является важным элементом лучевой разводки системы отопления. На гребенку возлагается функция распределительного устройства, предназначенного для централизованного обеспечения радиаторов отопления теплоносителем (подробнее: «Распределительная гребенка системы отопления — назначение и принцип работы «).

Лучевая схема системы отопления всегда содержит разнообразные терморегулирующие или запорно-регулирующие элементы. Они обеспечивают необходимый расход носителя тепловой энергии в каждой ветке конструкции. Создать дополнительные условия для более производительной работы отопительной конструкции без излишних затрат поможет монтаж термометров и удалителей воздуха, функционирующих в автоматическом режиме.

Коллекторы на отечественном рынке предлагаются потребителям в широком ассортименте. Выбор конкретного устройства основывается на количестве запроектированных контуров обогрева или подключаемых радиаторов. Гребенки производят из различных материалов – это может быть латунь или сталь, а также полимерная продукция.

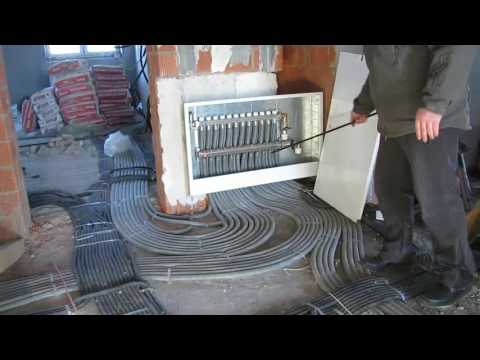

Шкафы. Лучевая схема отопления требует, чтобы все элементы, входящие в нее, располагались в специальных оборудованных для них конструкциях. Распределительный коллектор для отопления. запорная арматура, трубопроводы нужно помещать в коллекторные шкафы, имеющие простую конструкцию. Они бывают как встраиваемые в нишу стены, так и наружными, но при этом отличаются функциональностью и практичностью.

Лучевая разводка и теплый пол

Лучевую схему можно применять и для обустройства системы «теплый» пол. При грамотно составленном проекте с учетом всех факторов можно отказаться от радиаторов, сделав теплый пол основным источником для отопления.

Тепловые потоки будет равномерно распределяться по всему помещению, не создавая эффект конвекции в отличие от радиаторов. В результате отсутствует циркуляция пыли в воздухе.

Перед тем, как взяться за реализацию идеи по устройству водяных теплых полов, важно учесть следующие особенности:

• на бетонное или деревянное основание укладывается отражающий экран со слоем теплоизоляции;
• сверху укладывается трубы по петлеобразной схеме;

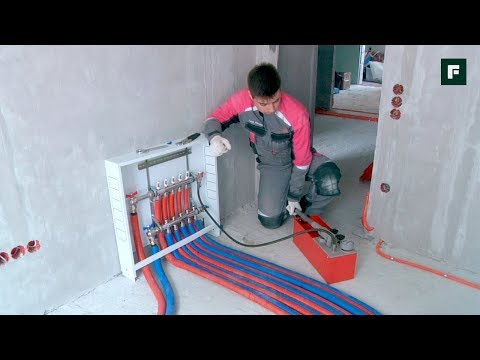

• перед заливкой бетоном производится гидравлическое испытание системы под давлением на протяжении суток;
• финишным слоем выступает стяжка или настил.

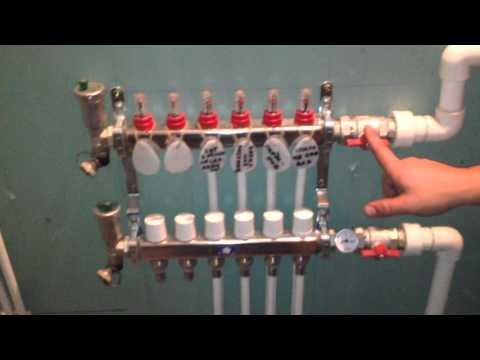

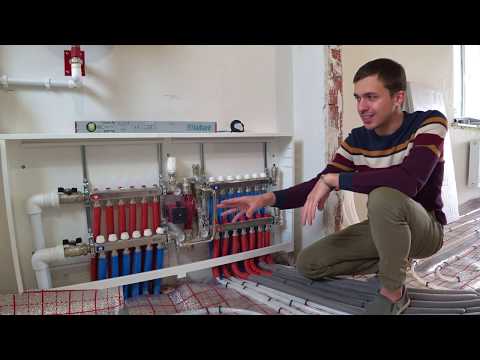

Коллектор каждого контура должен оснащаться расходомерами и термостатическими клапанами, которые позволяют вести точный контроль расхода теплоносителя и регулировать его температуры.

При разводке труб можно использовать термостатические головки и сервоприводы. Данные устройства позволяют автоматизировать работу теплого пола. Система будет реагировать на изменения в температуре помещения, настраивая комфортный режим для каждой комнаты.

Лучевая разводка для теплого пола требует оснащения коллектора несколькими комплектующими, которые позволяют контролировать, автоматизировать и управлять напольным отоплением для достижения максимального комфорта и энергоэффективности

При монтаже крайне важно правильно зафиксировать трубы, перед тем, как все заливать стяжкой. Для этого можно использовать утеплитель с пазами, арматурную сетку или скобы

Перед укладкой трубопровода необходимо четко определить маршрут, который теплоноситель будет преодолевать для обогрева пола (не допускать скрещивания труб). Отрезать трубу лучше всего только после полной укладки и подводки к обратному и подающему коллекторам.

Важно, чтобы при заливке трубопровод находился под давлением. Пока бетонная смесь не затвердеет полностью и не пройдет три недели, подавать теплоноситель с рабочей температурой нельзя

Только потом начинаем с 25ºС и через 4 дня заканчиваем проектной температурой.

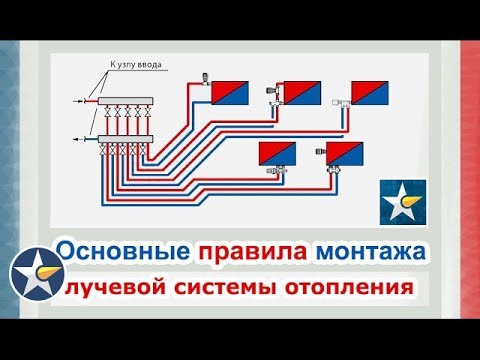

лучевая разводка системы отопления .

Без циркуляционного насоса не обойтись

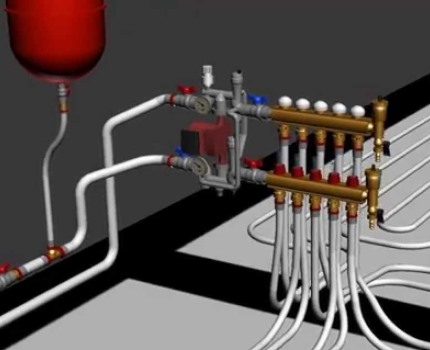

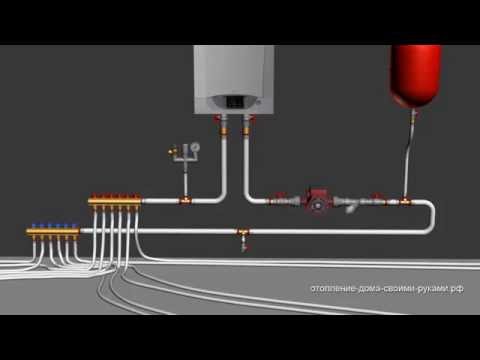

Схема устройства коллекторной системы отопления.

Разводка данной отопительной системы предполагает циркуляцию жидкости по принуждению. Эта функция закреплена за насосом. Именно эта часть лучевой системы перегоняет жидкость с обозначенным давлением и гарантирует наилучшие показатели температуры, комфортные для людей.

Параметры труб, размеры теплообменников влияют на разновидность циркуляционного насоса, который окажется в организуемой системе отопления. Предпочтительнее приобретать насос, который с большой скоростью перемещает жидкость по трубопроводам. Сложнее подобрать насос для лучевой системы теплого пола. Здесь потребуются устройства большие по своей мощности, способные перекачивать воду.

Сила подобного насоса и мощность лучевой отопительной системы должны иметь равнозначные параметры. Кто проигнорирует данное предупреждение, получит в результате глупой ошибки шум.

Начинать функционировать циркуляционный насос должен, если полученная система отопления будет полностью заполнена водой. Иначе возможны повреждения.

Насос допускается к началу своих действий только чистым — предварительно его нужно хорошенько промыть.

Система создаваемого коллекторного отопления требует размещения насоса для циркуляции жидкости поближе к расширительному бачку. По плану он закрепляется на обратном трубопроводе. Там не слишком высокая температура, и в этом месте он выполняет предусмотренные инструкцией условия.

Готовя план лучевого отопления, необходимо его продумать, несколько раз перепроверить. Качественные материалы, инструменты и сама схема сборки лучевой системы потребуют времени, средств и внимания. Зато это обернется комфортом в плане равномерного получения тепла в любой из комнат обустраиваемого жилища.
