Получение результата

Как и в любом деле, в процессе горячего копчения есть свои нюансы

Просто уметь пользоваться коптильней недостаточно, для достижения максимального качества копченостей следует уделить внимание:

  1. Костру — огонь должен гореть долго и равномерно;
  2. Продукты горения — подходит щепа и опилки ольхи, можжевельника, фруктовых деревьев, ясеня, дуба, орешника, клена, березы (за исключением коры с большим содержанием дегтя). Не подходят сорта с большим количеством смолы — ель, кедр, сосна.
  3. Щепкам и опилкам — они должны быть влажными, чтобы тлеть, но не воспламенятся.
  4. Наличию топлива в коптильне — в процессе его необходимо досыпать по мере тления.

При правильном использовании коптильни и организации процесса горячего копчения приготовленные копчености станут отличным украшением стола и для обычного обеда, и для приема гостей.

Изготовление мангала из металла

Если нужно быстро и с минимальными финансовыми затратами собрать уличную коптильню, печь-мангал с коптильной камерой из металла — оптимальный вариант. По количеству функций такой вариант не уступает кирпичному, но конструкция будет менее надежной и эстетичной.

К преимуществам металлического мангала-коптильни относятся такие его особенности:

  • простота изготовления своими руками;
  • небольшие размеры по сравнению с кирпичной печью;
  • малая масса, благодаря которой отсутствует необходимость в строительстве фундамента;
  • дешевизна и доступность материалов для изготовления;
  • мобильность;
  • удобство эксплуатации.

При нехватке опыта работы с металлом в результате может получиться не особо красивая печь, но выполнять свои задачи она будет гарантированно. В отличие от кирпичного мангала, стальную коптильню всегда можно доработать, добавив к ней новые детали. Если скреплять модули не сваркой, а при помощи крепежа, конструкцию можно будет разбирать и вывозить на природу — вместо капитальной печи получится удобный и мобильный многофункциональный мангал.

Подготовка к работе

Одно из основных достоинств металлического мангала заключается в том, что его можно сделать практически из любых материалов с достаточной прочностью. Подойдет листовой металл толщиной от 2 мм; размер влияет на массу конструкции и ее долговечность — тонкая сталь быстрее прогорит. Допускается использование любых сортов стали, но лучшим вариантом будет нержавейка.

Если нет возможности приобрести листовую сталь, можно использовать подручные материалы: бочки, котлы, бойлеры и т. д. Хороший вариант — старые газовые баллоны, имеющие оптимальные для мангала размеры. Перед тем как начинать работу с ними, емкости следует очистить от остатков газа. Делается это так:

  1. Полностью спустить летучий газ, открыв кран.
  2. Свинтить кран, залить баллон водой до краев, слить. Повторить несколько раз.
  3. Чтобы удалить запах одорантов, промыть емкость изнутри раствором марганцовки или органическими растворителями (бензин, перекись водорода и др.).

Чистить баллон следует на улице, в отдалении от жилых домов — в целях пожарной безопасности и во избежание появления неприятного запаха, который долго выветривается.

Перед работой следует составить чертеж мангала. В конструкцию рекомендуется включить три модуля: жаровню, коптильную камеру и съемную секцию дымохода, в которой дым будет остывать для холодного копчения.

Описание этапов сборки

Поскольку конструкция стальной печи может быть практически любой, в каждом конкретном случае будут свои особенности сборки мангала. Общий порядок изготовления изделия из листового металла таков:

  1. В соответствии с чертежом из стали вырезаются стенки жаровни и коптильной камеры. Размеры могут быть любыми; руководствоваться следует планируемыми объемами готовки. Следует учитывать, что шампуры размещаются на мангале с шагом 8−10 см для лучшей прожарки мяса. Чтобы дым поступал в коптильню, для жаровни нужно сделать съемную герметичную крышку.
  2. В длинных стенках и днище мангала просверливаются отверстия для воздуха.
  3. Детали свариваются или скрепляются между собой при помощи уголков.
  4. Коптильня прикрепляется либо вплотную к жаровне сбоку (для горячего копчения), либо на расстоянии 3−4 м (для холодного копчения).
  5. К печи привариваются ножки, устанавливаются крепления поддона для жира, крючья для подвешивания продуктов в коптильне и другие детали.

Если вместо стали используются баллоны или бочки, процесс изготовления мангала аналогичен — разница лишь в том, что уже есть готовый корпус, нужно лишь выпилить часть стенки емкости, соединить коптильню с жаровней и установить фурнитуру.

Когда печь будет готова, останется лишь покрасить ее наружные поверхности для защиты от влаги и поставить конструкцию в отдалении от воспламеняющихся материалов. Для удобства стоит установить ее рядом с беседкой. Кирпичный же мангал можно заранее спроектировать так, чтобы объединить зону отдыха в единое целое.

Делаем мангал-коптильню из металла своими руками

Сначала определяют, из чего будет сделана конструкция. Для изготовления мангалов с коптильней своими руками используют листы нержавеющей или углеродистой стали, отрезки труб, газовые баллоны, металлические бочки. Затем составляют чертежи мангала-коптильни или заимствуют в интернете готовые. При определении размеров исходят из количества порций шашлыка, приготовленных за один раз. Расстояние между шампурами должно быть 8 — 10 см. Габариты коптильной камеры зависят от положения (вертикального или горизонтального) и размера продукта, помещаемого внутрь.

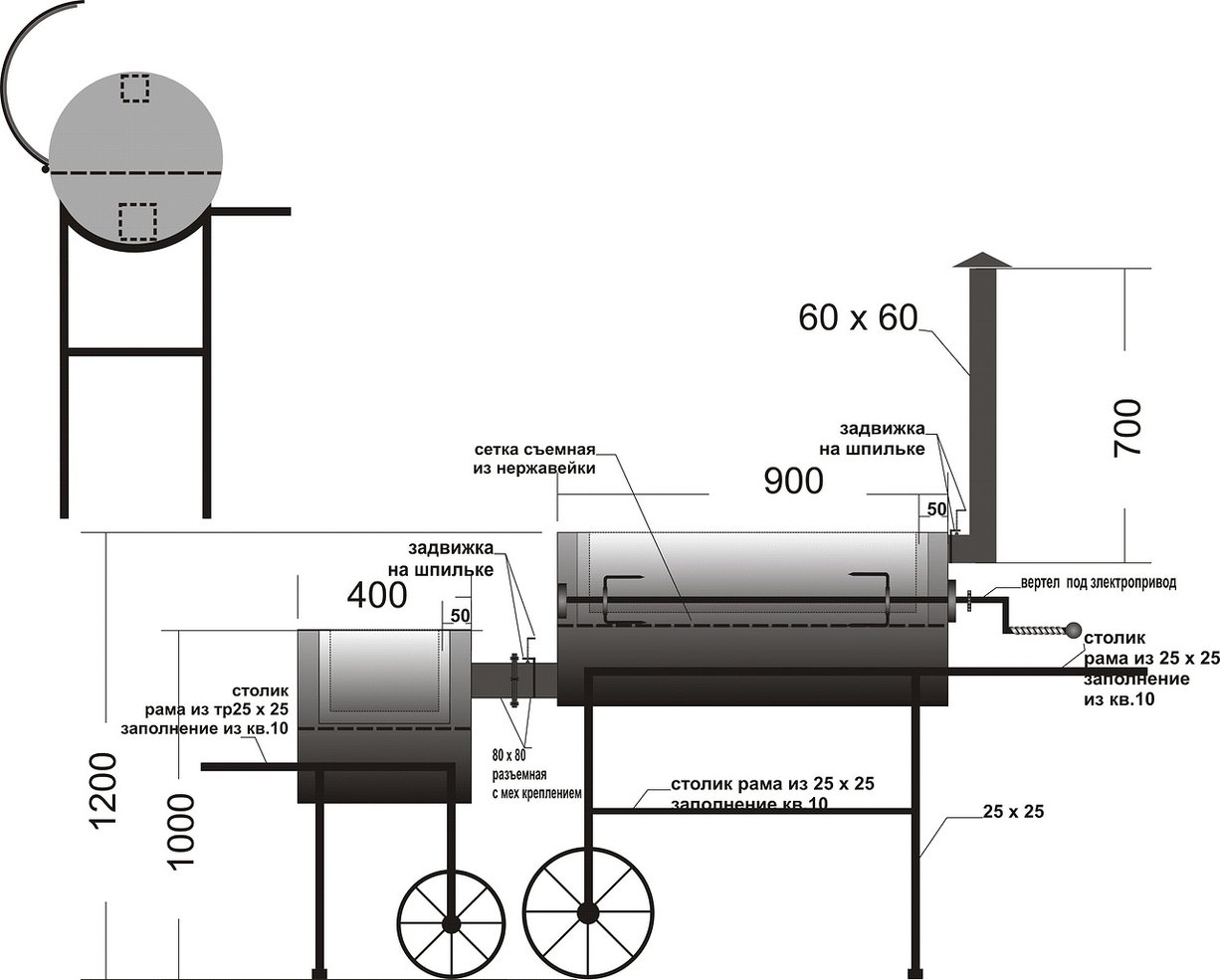

Чертеж мангала-коптильни горячего копчения

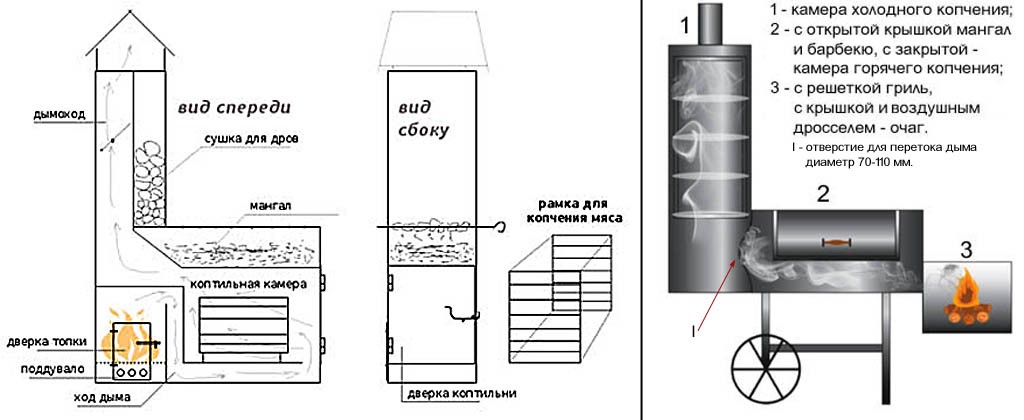

Чертеж мангала-коптильни холодного и горячего копчения

Мангал-коптильня из газового баллона

Для сборки конструкции потребуются два баллона емкостью по 50 л. Из одного делают мангал, из второго ― дымогенератор. Перед началом работы газовый баллон очищают от конденсата:

  • спускают давление;
  • переворачивают горловиной вниз, чтобы конденсат вытек;
  • через сутки откручивают вентиль, баллон наполняют водой;
  • через 12 часов воду с остатками конденсата выливают туда, где нет растений.

Теперь сварка и резка будут безопасны. Сначала делают мангал:

  1. С боковой поверхности, отступив немного от круговых колец, вырезают кусок равный 1/3 окружности.
  2. Из срезанного металла делают крышку, приварив ручку и петли.
  3. На передней стенке пропиливают вертикальные прорези под шампуры. Сзади просверливают круглые отверстия.
  4. В верхней части возле горловины делают вырез для дымовой трубы.
  5. Снизу вырезают окно для подключения дымогенератора. Если предполагается коптить продукты холодным способом, отверстие делают круглым небольшого диаметра. Для холодного способа окно вырезают овальной формы увеличенного размера.
  6. С внутренней стороны ниже прорезей для шампуров приваривают упоры из уголков, на которые будет устанавливаться съемная решетка для барбекю.
  7. Для управления дымом приваривают направляющие из уголков, в которые вставляют заслонки из металла.

Затем переходят к сборке дымогенератора:

  • от второго баллона отрезают полметра по высоте;
  • сверху вырезают отверстие для стыковки с мангалом;
  • внутрь устанавливают решетку, на которую будут насыпаться опилки;
  • снизу оборудуют люк для удаления золы;
  • к торцу приваривают вторую боковину;
  • из куска вырезанного как на мангале металла делают крышку.

На заключительном этапе к мангалу и дымогенератору приваривают ножки из отрезков круглой или профильной трубы. Затем соединяют их вместе и приваривают дымоходную трубу. После очистки от грязи установку окрашивают в желаемый цвет.

Коптильня из мангала

Если мангал уже есть, коптилка делается как съемный элемент в виде короба, который при необходимости ставят сверху. Корпус сваривают из листового металла толщиной 1,5 мм в следующей последовательности:

  1. Из вырезанной в соответствии с чертежом заготовки сгибают короб, стыки проваривают.
  2. Из этого же железа делают четыре уголка, которые приваривают снаружи так, чтобы сверху получилась канавка, туда будут входить отогнутые края крышки. После заполнения конденсатом образуется гидрозатвор. Чтобы вода не стекала внутрь, верхний край полки уголка устанавливают чуть ниже среза короба.
  3. Для установки полок на стенки приваривают опоры из уголка.
  4. Делают крышку с ручкой и трубой для отвода дыма.
  5. Для фиксации коптильни на мангале к ней приваривают ограничители.
  6. В полках из того же металла просверливают несколько рядов отверстий для прохода дыма.

Строительство коптильни

Комбинированная печь довольно тяжелая конструкция, поэтому обязательно обустройство фундамента.

Фундамент

В целом данный тип печи ничем не отличает от печей без коптильни и строительство фундамента подчиняется общим правилам, изложенным в отдельной статье.

Обязательно потребуется два вида кирпича – обыкновенный керамический (красный) и шамотный (огнеупорный) для выкладки топочной камеры.

Кладочный раствор: глина с песком и добавлением соли или цемента. Можно использовать местную глину. Но лучше не рисковать и купить в строительном магазине фасованную печную глину и шамот для топки.

Выбор проекта

Более подробно мы опишем следующую комбинированную печь с варочной поверхностью и коптильней для горячего копчения.

Кладка

При проготовке раствора руководствуйтесь нашими инструкциями.

Каждый ряд кирпичей выкладывают предварительно на сухую. В необходимых местах подрезают болгаркой. После этого 1—2 кирпича вынимают из ряда и опускают на несколько минут в ванну с водой. Ждут, когда из кирпича перестанут выделяться пузырьки воздуха, и только после этого наносят кладочный раствор и устанавливают кирпич по месту. Расшивку швов рекомендуется делать сразу же после укладки очередного ряда, иначе потом сложно будет добиться красивого, естественного вида кладки.

Кладка арочных конструкций: топки мангала, дровяника под печью, выполняется по предварительно изготовленному шаблону из дерева и фанеры.

Установка фурнитуры

Особое внимание уделяют установке дверей топки, поддувала, коптильной камеры. Для этого используют отожженную стальную проволоку d 3–4 мм, 1–2 м которую складывают вдвое, пропускают сквозь ушко в рамке печной двери, скручивают

На концах отгибают под углом 90%. После установки рамки дверки по месту проволоку размещают вдоль кладки боковых стен печи и закладывают кирпичами. Такая система крепления не позволяет дверцам расшатываться в процессе эксплуатации

Для этого используют отожженную стальную проволоку d 3–4 мм, 1–2 м которую складывают вдвое, пропускают сквозь ушко в рамке печной двери, скручивают. На концах отгибают под углом 90%. После установки рамки дверки по месту проволоку размещают вдоль кладки боковых стен печи и закладывают кирпичами. Такая система крепления не позволяет дверцам расшатываться в процессе эксплуатации.

Срок службы такой печи-коптильни может составлять 25 и более лет. При желании можно пристроить к ней мангал, разделочный столик и другие элементы.

Пожарная безопасность

Мангал – источник огня, и чтобы этот огонь не натворил бед нужно следовать рекомендациям МЧС:

  • От любых построек, деревьев, кустарника до жаровни должно быть не менее 5 м;
  • Свисающих веток над жаровней быть не должно;
  • На площадке не должно быть легко воспламеняемых предметов;
  • Горючие материалы должны быть убраны за 2 м от жаровни (это относится, в том числе и к мебели);
  • Дым не должно сносить на строения и места отдыха (это касается и соседских домов);
  • Не оставляйте разожжённый мангал без присмотра;
  • Нельзя использовать для розжига жидкости «Для розжига» и их аналоги;
  • При приготовлении шашлыков ставьте рядом ёмкость с водой или рабочий огнетушитель;
  • Площадка должна быть без травы и из негорючих материалов.

Делаем своими руками

Первое что нужно сделать это чертёж-схема, где есть все размеры. Там же указываются все аксессуары что вы хотите установить.

Чертёж позволит грамотно заказать материал и проверить вписывается ли будущая конструкция в то место, куда вы планируете её поставить.

Ориентируйтесь при определении размеров на:

  • Количество едаков (шампуры располагаются с шагом 8-10 см);
  • Максимальный размер куска, что вам хочется поместить в коптильню (учитывайте так же горизонтально или вертикально этот кусок там будет лежать);
  • Копчение горячее или холодное?

Когда наметился образ изделия можно приступать к работам.

Работа с металлом

Проще всего выбрать для конструкции сталь толщиной 2 мм. Более толстый лист будет сложнее гнуть, и конструкция выйдет тяжёлой.

Отдельно стоит сказать о коробке для мангала. Она бывает трех видов:

  • Для этого вида подготовьте полоску металла, ширина которой будет около 20 см. Длина ее должна равняться сумме всех сторон изделия. Полосу нужно согнуть в трех местах под прямым углом. Делаем сварной шов в одной точке.
  • Бывает достаточно проблематично найти длинные листы металла, поэтому предлагаем пойти другим путем. Отдельно вырежьте четыре стороны будущего изделия и приварите их. Получается быстро и аккуратно.
  • Если хотите сделать мангал своими руками, но нет аппарата для сварки, то и из этой ситуации есть выход. Для этого вырезаем стенки мангала, каждую из них делаем с припуском около 2 см. Сгибаем его по всей длине под прямым углом. На сгибе делаем 2 отверстия и вкручиваем болты.

Что касается дна, то тут есть два варианта:

  • сварка;
  • соединение болтами.

Для переносного мангала с коптильней все выступающие узлы крепятся на болтах.

Простая коптильня горячего копчения

В нашем случае коптильня представляет собой съемный элемент. Это короб с полкой ставится на мангал при копчении.

  1. Из листа сначала вырезаем по чертежу и сворачиваем короб. Швы провариваем. Верхний край выравниваем.
  2. Из того же материала сворачиваем уголок. Привариваем к верхнему краю короба снаружи так чтобы образовалась «канавка». Это гидрозатвор для крышки.
  3. В коробе к стенкам приварить уступы для полок. Свернув уголки из материала короба (обрезки должны уже быть в достаточном количестве).
  4. Сделайте крышку, не забудьте ручку и трубу для выхода дыма.
  5. Вдоль дымохода приварите трубу для отвода дыма из коптильни.
  6. Полки делаются из перфорированных стальных листов (легкие сплавы использовать нельзя). Или из того же материала что и короб, сделав множество отверстий дрелью.
  7. Покройте снаружи термокраской. Полки оставьте некрашеными.

Видео. как сделать коптильню:

Коптильня холодного копчения

В этом варианте коптильные газы должны иметь температуру 30-40 оС. И сама коптильня не должна дополнительно разогреваться.

Охлаждение дыма получается за счет длинного дымохода между дымогенератором и коптильным шкафом.

Иногда врезают в дымоход водяной теплообменник (в простейшем варианте ёмкость с водой куда погружена петля дымохода), это позволяет существенно сократить длину дымохода.

При желании можно сделать компактно, но обычно выходят пространные конструкции.

Что можно добавить:

  • различные ручки;
  • дымоход;
  • столешница;
  • дополнительные полки;
  • крышки.

Отделка

Нужно проверить конструкцию. Всё ли открывается и закрывается, вкладывается, разбирается и т. п.

Зачистите заусенцы, где найдёте.

Покройте термокраской снаружи.

Как сделать коптильню из кирпича самостоятельно

Оптимальным вариантом является формирование коптильни с двумя камерами, которые позволят прибегать к разным типам копчения. Поэтому, после выбора и подготовки площадки для возведения устройства можно приступать к составлению схемы работ. Расписанные этапы и чертежи коптильни своими руками из кирпича должны включать:

Список необходимых инструментов. К ним относятся как части коптильни — кирпичи, дверцы, решетка и металлическая крышка, так и средства для произведения работ — глина и компоненты для фундамента, шпатель, лопата и емкость для смеси.

Конструкция будет надежной и прослужит долгое время, только если она выполнена правильно. Поэтому на каждом этапе кирпичную кладку необходимо проверять с помощью строительного уровня.

Последовательность работ: первым делом при устройстве коптильни своими руками из кирпича необходимо подготовить фундамент, затем выбрать схему кладки кирпичей и возведения подвода для дыма.

Формирование фундамента

Хорошей основой послужит своеобразная бетонная подушка со стальной сеткой внутри. Создание сводится к нескольким простым шагам:

  • Выкапывается яма чуть больших размеров, чем будущая коптильня с глубиной около 40 см.
  • Дно ямы заполняется слоем песка и щебня.
  • Сверху кладется стальная сетка.

Рекомендуем изучить материал о самодельной коптильне горячего и холодного копчения на нашем сайте.

Перед установкой арматуры следует утрамбовать и выровнять сформированный ниже слой.

  • Вырытая яма полностью заливается бетоном, оставляется на застывание.
  • Сверху кладется гидроизоляционный слой рубероида.

Создание основы коптильни из кирпичей

Поскольку устройство представляет собой объемную конструкцию, следует и к кладке кирпичей подойти основательно. Самым оптимальным вариантом будет выбор одной из существующих схем и последовательное возведение рядов.

Одна из возможных схем кладки для создания коптильни из кирпича своими руками.

После того как выбран чертеж, можно приступать к работе:

С помощью мастерка на фундамент наносится бетонный раствор.

Название сторон кирпича

Выполняется порядовка. Каждый ряд обязательно очищается с помощью мастерка от излишков раствора, которые образуются при сдвиге элементов. При этом для повышения устойчивости будущей коптильни из кирпича следует швы нижних рядов перекрывать цельным кирпичом сверху. Другими словами — соблюдать перевязку.

Между рядами кирпичей оставляются швы не менее 12 мм. Они заполняются скрепляющим раствором.

Формирование подвода для дыма

Такой элемент является обязательной частью коптильни с возможностью приготовления пищи методом холодного копчения. Создается он следующим образом:

  • Подготавливается траншея. Стандартный размер — 0.5 м в ширину, 0.3 в глубину и в длину. Дно утрамбовывается.
  • Выкладывается ряд кирпичей, закрепляемых с помощью раствора. Высота вертикальной стены должна составлять около 25 см.

Канал такого дымохода имеет ограничения с двух сторон. С одной находится топка, с другой — коптильная камера, которая должна быть выше топки. Угол восхождения — около 9 градусов.

  • Сверху создается перекрытие по форме домика.
  • Раствор оставляется на застывание. После этого сверху до коптильной камеры нужно насыпать слой земли около 14 см.

Верхняя часть топки изготавливается из металлического листа с раствором

Проверка перед запуском

Перед тем как в полную мощь использовать коптильню по назначению, следует проверить правильность ее работы в тестовом режиме. Это позволит обнаружить и устранить недостатки. Сделать это можно следующим образом:

  • Соответствующее отделение наполнить опилками. При этом наиболее предпочтительным вариантом будут вишня и абрикос.
  • Разжечь топку.
  • Поместить в коптильню мясо или рыбу.
  • Закрыть выходную трубу и подождать, пока внутренняя часть коптильни заполнится дымом.
  • Дождаться, пока температура в коптильне достигнет 60 градусов, затем открыть дымовое отверстие.

Рекомендуем прочитать материал об устройстве коптильни с двумя ярусами на нашем сайте.

Проверка коптильни поможет определить, не образовались ли в процессе работы трещины, которые будут выпускать дым и ухудшать работу установки. Для более точного замера проверять температуру работы можно специальным термометром.

  • Выждать около получаса в рабочем режиме.
  • Достать продукты. Если коптильня из кирпича работает верно, мясо будет золотистым и горячим.

Видео: коптильня из кирпича своими руками

Таким образом, изучив устройство коптильни из кирпича, даже новичку в строительном деле можно создать ее своими руками. При этом коптильня покажет эффективность и безопасность, поскольку будет возведена по выверенным шагам и пройдет необходимую проверку.

Разновидности коптильных аппаратов

Такие агрегаты создаются на предприятиях (профессиональные версии) и своими руками (самодельные вариации). Вторые подразумевают очень малые траты. Они просты в плане конструкции. Обычно это металлическая ёмкость. Внутрии неё есть решётки. Сверху – крышка. С боковой стороны – труба, подающая дым.

Их минус – они применяются только в условиях на открытом воздухе, например, на дачном участке. В них обычно коптят продукты по холодной методике (холодного копчения – ХК). Это занимает очень много времени, в некоторых случаях до 72 часов. Выбрать коптильню для дачи не сложно. Нужно лишь заранее понимать, что будет готовиться в будущем.

Первые предназначены для солидных объёмов. И их цены внушительны. Необходимое напряжение для них – 380 В. Работать с ними в квартире очень сложно. Если вы делаете копчёности в маленьких тиражах и нечасто, в квартирных условиях, то вам следует обзавестись мобильным аппаратом горячего копчения (ГК).

Простейший мангал-коптильня из металлического листа

Это приспособление можно сделать элементарно  просто, если владеешь навыками домашней сварки. Понадобятся лист металла, сварочный аппарат и чертежи конструкции.

Простейшая коптильня своими руками делается на основе чертежей для мангала.

Мангалы с коптильней в одном изделии должны иметь отверстия для ввода воздуха

Обычно это прямоугольная конструкция с малыми торцевыми и длинными передней и задней стенками. Размеры можно выбирать индивидуально, но опытным путем установлено, что высота стен мангала не должна превышать 30-35 см, чтобы не допускать перерасхода углей. Что касается ширины мангала, то ее нужно устанавливать по длине шампуров. Длина же самого мангала зависит от того сколько шампуров будете использовать одновременно.

Теперь, когда определены размеры будущей конструкции, осталось нарисовать выкройку деталей на бумаге, перевести ее на металл, вырезать заготовки и  сварить короб вместе со дном.

Мангалы с коптильней в одном изделии должны иметь отверстия для ввода воздуха, как и во всех прочих типах мангалов. А вот что отличает мангал с коптильней от остальных конструкция, так это наличие внутри жаровни крепежей, на которых будет устанавливаться решетка для продуктов и поддон для стекания жира. Чаще всего приваривают к длинным стенкам металлические штырьки или же небольшие уголки. Первый ярус устанавливают чуть выше, примерно на уровне середины коптильни, — здесь будет размещаться ряд шампуров, а также решетка для укладки продуктов. Таким образом у вас получится барбекю-коптильня. Ниже устанавливают поддон, в который собирается жир.

Для копчения на мангале должна быть предусмотрена крышка

Для копчения на мангале должна быть предусмотрена крышка — она позволит сохранить дым в емкости. Крышка может быть как простейшей открывной, так и состоящей их пары откидных половин.

Простую съемную крышку легко сделать по чертежам основной жаровни мангала, только предусмотреть менее высокие борта и немного больший размер, чтлбы она идеально подходила к нижней части мангала. В центре верхней поверхности крышки для удобства стоит приварить ручку в виде скобы или иным способом.

Если сделать крышку у мангала как пару откидных половинок, то в открытом виде они могут использоваться как удобные подставки под продукты и разную кухонную утварь при приготовлении. Открывные части крышки крепятся на мебельных навесах, выше описывается технология их закрепления.

Мангал устанавливается на ножках, их делают на удобной для приготовления высоте. В качестве ножек можно использовать металлическую водопроводную трубу, трубу четырехгранную, а также простой металлический уголок или даже прутья толстой арматуры. Для удобства при переноске можно заранее предусмотреть скобы-ручки на торцевых сторонах мангала, можно также внести свой элемент в дизайн изделия и улучшить его функциональность. Например, приварить по бокам крепления для хранения кочерги и размещения решеток гриля.

В качестве ножек можно использовать металлическую водопроводную трубу

Кое-что о принципах копчения

Копчение разделяют на горячее и холодное. Соответственно, и коптильни могут быть для горячего и холодного копчения. Тем не менее, любые камеры для копчения продуктов должны включать в себя некоторые общие конструктивные элемент.

Лучшая температура для холодного копчения — плюс 35, а для горячего она гораздо выше.

Любые коптильни должны иметь:

  • оборудованный очаг;
  • место для сбора жидкости и жира;
  • камеру с крючками-подвесами;
  • герметически закрытый корпус.

Что касается принципа копчения, то он одинаковый и основан на том, что под продуктами находятся тлеющие опилки, которые горят без огня (открытый огонь противопоказан для любого вида копчения!). Только при горячем способе копчения камера находится поблизости от очага,  при холодном — на небольшом расстоянии. При этом лучшая температура для холодного копчения — плюс 35, а для горячего она гораздо выше.

Список источников

  • svarkaprosto.ru
  • sotka.guru
  • edanaprirode.com
  • edaTuristu.ru
  • IzKirpicha.com
  • okopchenii.ru
  • kamin-maker.ru
  • RemontDacha.ru

Похожие статьи

Комментировать
0
198 просмотров

Если Вам нравятся статьи, подпишитесь на наш канал в Яндекс Дзене, чтобы не пропустить свежие публикации. Вы с нами?

Adblock
detector
