Петля мебельная накладная: чем отличается от других, как установить

Виды механизмов

Накладные, полунакладные

Такие механизмы обеспечивают свободное открывание створки до 90 градусов, поддерживают дверцы, предотвращают перекос. Петли закрепляются на боковую внутреннюю стенку шкафа. Полунакладные устройства применяются, когда к одной боковой стойки прикрепляются две створки, распахивающиеся в разные стороны. В подобном случае каждая створка прикроет только половину торца. Полунакладные петли отличаются от накладных характерным изгибом.

Угловые, внутренние

Устройства имеют строение, аналогичное полунакладным петлям. Они станут оптимальным решением для кухонным пеналов, крепления массивных створок шкафов. В зависимости от плоскости крепления, петли отличаются конфигурацией. Для угловых моделей используются крепления под угол 30- 175 градусов.

Инверсные, рояльные

Устройства для мебели, имеющие разворот 180 градусов, предназначены для встроенных элементов кухонных гарнитуров. Петля прочно удерживает дверцу, которая способна образовать прямую линию со стойкой. Рояльный механизм выполнен в виде двух перфорированных полос, закрепленных подвижно относительно друг друга. Хотя отдельные специалисты считают инверсные петли устаревшим вариантом, их часто устанавливают на распашные фасады.

Карточные

Такая петля станет стильным аксессуаром, поскольку используется в качестве декора мебели, выполненной в стиле ретро. Подобно рояльному креплению, механизм состоит из двух пластин, скрепленных при помощи шарнирного соединения. Устройства могут быть самых разных размеров, в зависимости от выбранного дизайнерского решения.

Секретерные, антресольные

Петля имеет внешнее сходство с накладным креплением. Она монтируется на створках подвесных кухонных шкафов. Основным отличием крепления является пружина. Такие петли в сочетании со скрытым доводчиком обеспечивают удобное вертикальное открытие дверцы.

Штольные, ломберные

Штольные механизмы признаны самым востребованным крепежным элементом, который обеспечивает бесшумное открытие створки любого размера, конфигурации.

Ломберные держатели используются при выпуске откидных кухонных столов, при необходимости распахнуть дверцу шкафа на 180 градусов.

Маятниковые, пяточные

Маятниковые устройства обеспечивают открывание створки в любую сторону. Такие петли относятся к разновидности дверной фурнитуры, обеспечивающей распахивание створки на 180 градусов.

Пяточные петли устанавливаются в верхней, нижней части коробки, крепятся при помощи небольших стержней. Принцип работы устройства аналогичен работе шарнирного навеса. Он используется для крепления легких створок в миниатюрных кухонных шкафах, а также для стеклянных фасадов.

Разновидности петель с доводчиком

По конструкционным особенностям амортизатора навесы разделяют на:

• стандартные. Доводчик вмонтирован в плечо петли, и соединен с чашей. Плечо имеет специфическую пружинную форму, чем и отличается от других видов;
• со встроенным амортизатором. Конструкцией предусмотрена возможность регулировки усилия, т. е. в зависимости от габаритов створки настраивается скорость закрытия и степень гашения удара;
• с накладным амортизатором. Отличается от остальных тем, что демпфер можно приобрести и установить отдельно. Если створка держится на трех петлях, то доводчик можно установить на один из них (верхний или нижний), при условии качественной доводки.

Способ монтажа петель с доводчиком бывает трех видов:

• накладной (наружный);
• полунакладной (полувнешний);
• внутренний (вкладной).

Различают навесы и по углу открытия. Бываю навесы под 90°, позволяющие открывать створку под прямым углом и 180°, обеспечивающие развернутое открытие. Угловые мебельные петли с доводчиком под 30° и 45° используются для крепления дверок в угловых и трапециевидных шкафах или для соединения двух фасадов, открывающихся «гармошкой».

Особую группу составляют мебельные навесы с амортизатором для стеклянных дверей. По способу монтажа они разделяются на два вида: со сверлением и без сверления

При выборе крепежных деталей необходимо обратить внимание на максимально допустимую нагрузку на навес. Это касается на только петель для створок из стекла, но и изготовленных из других материалов

Разнообразен и список производителей, предлагаемый в мебельных салонах и магазинах.

GTV

Самозакрывающиеся петли под маркой GTV (Global Technology Vision) выпускает польская фирма Werkpol. Она поставляет современную и технологичную мебельную фурнитуру во многие страны Европы и Азии. Высокое качество по доступной цене, использование новейших разработок, эргономика и функциональность – вот главные достоинства продукции от GTV. Изделия этой марки долговечны, обеспечивают плавный ход дверцы, просты в монтаже и регулировке.

Boyard

Boyard – марка мебельной фурнитуры российского производителя. Самозакрывающиеся навесы изготавливаются из высококачественных металлических сплавов, гарантируют надежность изделий, устойчивость к коррозийному воздействию и механическим повреждениям.

Петли мебельные с доводчиком от Boyard производятся для различных материалов фасада – ДСП, массив, стекло и т. д. Продукция проходит обязательные тестовые испытания на прочность и жесткость крепления и эксплуатационную долговечность.

Blum

Мебельная фурнитура от австрийского производителя Blum – это всегда высокое качество. На рынок поставляется большой ассортимент навесов, с различными функциональными решениями. Уникальными являются функции трехмерной регулировки положения створки и защита от случайного снятия дверки с петли.

Короткая планка существенно облегчает монтажные работы. Все это характерно для накладных, полунакладных и вкладных мебельных петель с доводчиком от Blum.

Hettich

Поговорка «немецкое – значит качественное» в полной мере относится и к мебельной фурнитуре. Hettich (главный офис находится в городе Кирхленгерн, Восточная Вестфалия) предлагает потребителю широкий ассортимент навесов различного функционала.

Хетих производит мебельные петли с доводчиком для надвижной и оперативной установки. В них предусмотрена функция пространственной регулировки. Высокая надежность продукции обеспечивается использованием инноваций в производстве, качеством используемых материалов и сборки.

INDAUX

Испанская компания INDAUX существует более 55 лет и зарекомендовала себя как производитель качественной мебельной фурнитуры. Концерн имеет собственное бюро разработок, позволяющее регулярно обновлять ассортимент новой высокотехнологичной продукцией. Соответствие самозакрывающихся навесов европейским стандартам подтверждается многоуровневой системой контроля качества.

Как их монтировать?

Сделать это не так сложно, как может показаться на первый взгляд. Фрезеровать не нужно и это уже облегчает дело

Важно лишь следовать конкретному алгоритму. Понятнее будет, если пояснить все на примере установки такой в квартире:

• Для начала проводится разметка на самом полотне двери. Обычно отступается по 2,5 сантиметра сверху и снизу;
• Петлю надо приложить к разметке, чтоб обозначить точки для введения саморезов;
• Полотно вставляется в дверной проем, выполняется разметка под петки;
• В обозначенных точках высверливаются отверстия;
• Далее петля закрепляется на полотне. Нужно проверить плотность. При наличии люфтов – уплотните соединения. Это можно сделать при помощи плотного картона либо резины. Этот момент важен. Если проигнорировать его, со временем дверь начнет «гулять» и потихоньку выдирать петлю.

Если по завершению работы петля хорошо складывается, не наблюдается никаких щелей между петлей и полотном, то можно свободно устанавливать полотно в дверной проем.

Монтаж петель

Своими руками установить петли на дверцу шкафа не представляет большой сложности. Прежде всего, необходимо определиться с выбором навесов, подходящих для конкретных фасадов. Затем подготовить весь инструмент:

• Дрель
• Шуруповерт
• Рулетка
• Шило
• Фреза
• Шаблон для разметки
• Карандаш

Следующий этап определяется вопросом: как установить петли на шкаф?

Точность разметки – важная часть работы. Следует выбрать место для фрезерования под чашку. Установить петлю правильно – значит это сделать на расстоянии не менее 10 см от торца дверки. Шаблон укажет точку фрезерования. Фрезу нужно зажать в патрон дрели и сделать углубление с тыльной стороны фасада не более 12 мм. Дрель при фрезеровании необходимо держать строго вертикально. Дверные петли вставляются в углубление и крепятся саморезами. Монтажные планки крепятся к коробу. Соосность чашек и монтажных планок обязательны.

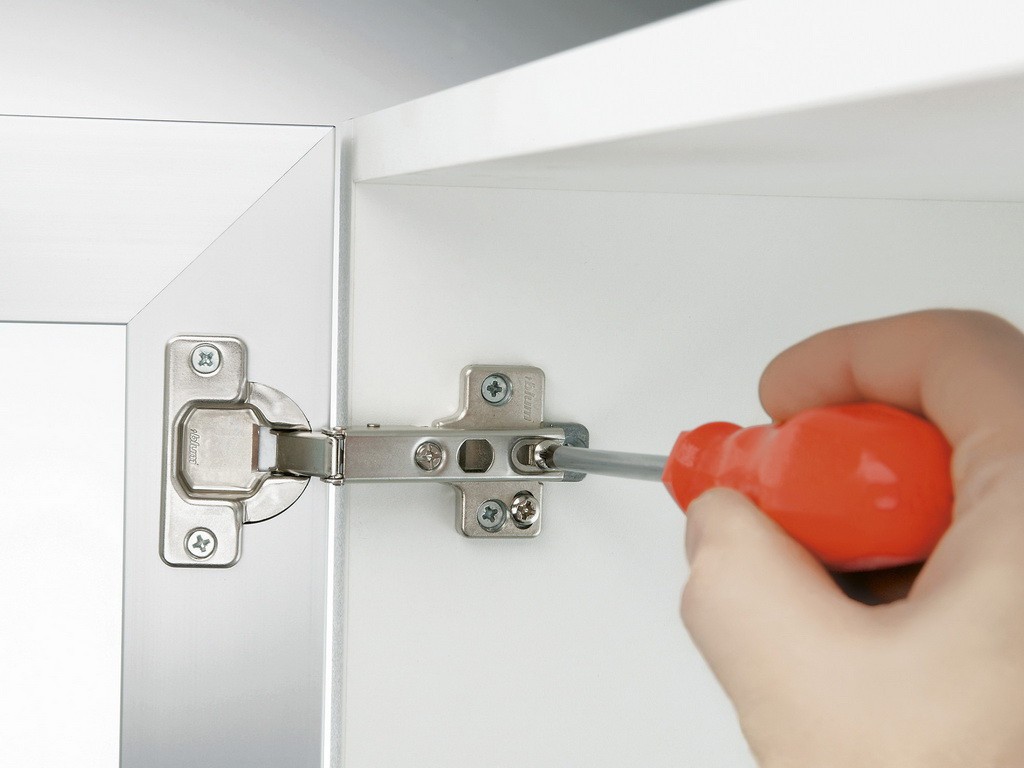

Регулировка петель – проще простого

Не нужно думать, как отрегулировать петли на дверце шкафа, чтобы они висели не криво, а ровно. Нужно взять отвертку и начать регулировку. Для достижения точного результата, шкаф должен быть выставлен по уровню. Регулируются они по трем направлениям: вверх – вниз, вправо – влево, ближе – дальше.

Для изменения положения фасада: вверх или вниз – требуется ослабить саморезы на монтажных планках, установить фасад в нужном положении, затем снова затянуть саморезы. Регулировка фасада вправо или влево производится регулировочным винтом, расположенным в колене чашки. Чтобы изменить положение фасада, регулировочные винты закручиваются или выкручиваются.

Для регулировки зазора между фасадом и коробом ослабляются крепежные винты на монтажных планках, а чашка с коленом утапливается, или выдвигается вперед. Крепежные винты после регулировки затягиваются.

Какие бывают виды петель для шкафов?

Предназначение дверных петель при изготовлении шкафа может быть разным.

Они есть и для крепления дверок под разными углами, и для устройства накладных или внутренних фасадов. Есть, специальные инверсные петли, и петли для размещения в металлическом профиле.

Четырехшарнирная петля по своему предназначению бывает:

• Накладная
• Полунакладная
• Внутренняя
• Инверсная
• Угловая
• Реверсная

Это все – регулируемые петли, занимающие свое положение в устройстве шкафа. В качестве приятных дополнительных деталей, у четырехшарнирных петель еще можно отметить наличие функции Clip-on, и доводчика.

Clip-on – соединение двух элементов петли простым защелкиванием. Доводчик – часть конструкции петли, который способствует плавному закрытию дверцы.

Дверные петли с доводчиком очень удобны для эксплуатации шкафа. Они помогают исключить раздражающее хлопанье дверок и оберегают фасады со стеклом от возможного повреждения.

Установка петли на дверцу

В сделанные углубления надо поместить петли. Затем откорректировать их расположение в отношении фасада. Все навесы должны плотненько прилегать к фасаду. И если их положение не откорректировать, дверца очень быстро начнет косить. После выравнивания петель, надо при помощи ручки или обычного карандаша произвести разметку точек для закрепления саморезов.

Далее надо прикрепить дверцу шурупами  или евровинтом к самому предмету мебели. В частности, шкафчику или тумбочке. Алгоритм действий в данном случае следующий:

• Провести разметку точек для установки петельных площадок;
• Прикрепить площадки для монтажа установленных петель;
• Приложить дверку к боковой части шкафа;
• Соединить петлю;
• Откорректировать дверки посредством обычной отвертки.

Дверки лучше вешать на гладкой поверхности. Сторона шкафа, куда крепится планка петли, должна обязательно лежать горизонтально. Это сделает примерку и подсоединение дверцы более комфортной. Регулировать дверку можно уже вертикальном расположении.

Виды мебельных петель

Все петли для дверок шкафа отличаются не только по своей конструкции, но и по предназначению. Различают петли:

• для дверей шкафа, изготовленных из дерева;
• для стеклянных дверок;
• для металлических дверец.

Разновидности петель для деревянных дверок

Петли для кухонного шкафа, изготовленного из дерева (МДФ, ДСП и так далее), бывают следующих видов:

1. навесные. Такие устройства состоят из двух частей, соединенных между собой двигающимся стержнем. Навесные петли могут быть:
   • накладными, устанавливаемые на дверцу и основание шкафа при помощи болтов, входящих в комплект фурнитуры;
   • врезными. Для установки петель требуется подготовка фрезером специальной ниши;

Мебельная петля накладного типа

Разновидностью накладных петель являются петли-бабочки, получившее свое название из-за схожести с насекомым.

Разновидность накладной мебельной петли

1. европейские «чашечные» петли, которые состоят из трех основных частей:
   • чашечки, устанавливаемой внутрь дверного фасада;
   • ответной планки, которая монтируется на корпус шкафа;
   • плеча, соединяющего чашечку с ответной планкой.

Мебельная чашечная петля

Европейские петли отличаются от навесной фурнитуры тем, что подлежат регулировке, способной устранить небольшие огрехи при установке фурнитуры.

В зависимости от предполагаемого способа открывания дверцы шкафа чашечные петли подразделяются на следующие виды:

1. накладные. При использовании накладной петли дверца шкафа в открытом положении перекрывает боковину корпуса;
2. полунакладные. Дверца закрывает корпус мебели только на ½ часть. Такая фурнитура используется при необходимости установки нескольких дверей, опирающихся на одну боковую поверхность;
3. вкладные. Дверь шкафа полностью располагается внутри корпуса;

Накладная, полунакладная и вкладная чашечные петли

1. угловые. Используются для углового шкафа и позволяют открывать дверцу на заданную величину. Чаще всего встречаются петли с углом в 45º и 135º;

Мебельная петля для углового шкафа

1. петли-трансформеры. Среди пользователей такие устройства получили название «петли-кузнечики», так как могут работать в различных направлениях.

Петля, способная работать в нескольких плоскостях

Обзор все видов чашечных петель можно посмотреть на видео.

” alt=””>

Все виды чашечных петель могут быть оснащены встроенными доводчиками.

Петли для стеклянных дверок

Петли для стеклянного шкафа могут быть двух основных видов:

1. фурнитура, не требующая сверления стекла при установке. Для монтажа петли используются специальные прокладки, защищающие стекло от повреждений в месте прижима петли. Прокладки могут быть выполнены из:
   • резины;
   • пластика;
   • клеенки.

Мебельная петля, устанавливаемая без сверления стекла

1. петли, устанавливающиеся в подготовленное отверстие в стекле. Для придания фурнитуре эстетичного вида применяются декоративные накладки, закрывающее место врезки петли. Петли, требующие сверления стекла, аналогично европейским петлям, предназначенным для дверцы, изготовленной из дерева, могут быть:
   • накладными;
   • полунакладными;
   • вкладными;
   • угловыми;
   • трансформерами.

Мебельная петля, для монтажа которой требуется сверление стекла

Фурнитура, которая устанавливается при помощи сверления, способна выдержать большую нагрузку. Поэтому такие петли рекомендуется монтировать на толстые или габаритные стеклянные дверцы.

Петли для металлических шкафов

Для металлического шкафа применяются следующие виды петель:

1. фурнитура, для установки которой требуется сварка. Такие петли устанавливаются на небольшие по массе и размерам дверцы, так как сварной шов достаточно хрупкий и под воздействием тяжести может повредиться;

Фурнитура, требующая при монтаже наличия сварочного аппарата

1. петли, фиксируемые крепежными болтами. Для установки фурнитуры потребуется дрель со сверлом, предназначенным для металла.

Петли для металлических шкафов, устанавливаемые при помощи крепежных болтов

Что касается видов петель, то они могут быть абсолютно различными, начиная с простейшей накладной фурнитуры и заканчивая шарнирными петлями, открывающимися в различных положениях. Кроме этого, применяются петли для шкафа с доводчиком, встроенным в корпус петли или оснащенным устройством плавного закрывания дополнительно.

Какие бывают петли для кухонных шкафов?

Среди всего ассортимента по конструкции различают лишь 2 вида.

1. Шарнирные (рояльные и карточные). Такие появились самыми первыми, их использовали еще в прошлом веке, но в современных гарнитурах практически не используются. А вот при сборке старинной мебели ретро или винтажной они могут как раз понадобиться.
2. Четырёхшарнирные. По своей конструкции отличаются от предыдущих обычных тем, что могут отрегулироваться в нескольких местах, обеспечивая свободное открывание/закрывание дверей.

Четырёхшарнирные считаются боле современными и надежными.

Устройство четырёхшарнирной конструкции

Петли по положению двери и способу крепления

Различают четырёхшарнирные:

полунакладные.

Полунакладная позволяет лишь частично перекрывать корпус мебельного гарнитура. Она имеет небольшой изгиб, который образует промежуток между створками, что позволяет открывать одновременно две смежные створки. Применяется в межсекционных креплениях кухонной мебели, например в трёх- или двухдверной тумбе;

накладные (внешние) представляют собой шарнирный механизм, позволяющий открывать створки на 900, фактически 105 градусов.

Они наиболее часто применяются для крепежа дверок в кухонных гарнитурах. Позволяют плотно закрывать дверцы шкафов и секций, перекрыв корпус с двух сторон, и служат без поломок длительное время;

внутренние (вкладные).

Имеют большой изгиб, который способствует при открывании выносу вкладной дверцы за пределы корпуса. Используется редко для крепления тяжелых дверей на шкафах из ДСП. Позволяют как бы утопить двери в закрытом виде за корпус шкафа;

штольные (прямые) предназначены для крепления фасадной части к боковине у фальш-панелей.

Часто используется в угловых тумбах под мойку.

Угловые

Для установки в угловых напольных и навесных шкафах нужны петли, позволяющие под разным углом открывать дверцы.

Петли в зависимости от угла открывания и назначения в таблице:

Отдельного внимания заслуживают карусельные (инверсные) петли. Благодаря своей конструкции обеспечивают открытие дверей до 180 градусов.

Их используют не так часто в угловых тумбах.

Для шкафов с вертикальным открытием

Это антресольные петли. Основной их элемент– пружина, устанавливаются на створках подвесных шкафов с вертикальным открытием.

Для стеклянных дверей

В зависимости от материала, на который они устанавливаются, можно отдельно выделить те, которые крепятся на стеклянные поверхности. Их основное отличие – наличие специальной декоративной накладки, которая маскирует петлю. Правда, в домашних условиях достаточно сложно сверлить под них отверстие.

Петли для стеклянных дверей также делятся по способу открывания, углу и т.д.

Петли могут быть оснащены дополнительными элементами ‑ доводчиками. Доводчики могут быть встроенными или идти отдельно в комплекте.

С доводчиком

С помощью доводчика использование мебели будет более комфортным, бесшумным, также они помогают продлить срок службы корпусов мебели, т.к. дверцы будут закрываться плавно.

Внутренние и угловые

Внутренние петлиУгловая петля

Петля часто входит в состав пеналов и шкафов, которые имеют тяжелые дверцы.

Данный вариант петель имеет много схожих черт с полунакладным креплением . Однако он характеризуется большей глубиной изгиба. Для надежной фиксации его закрепляют внутри мебели. Механизм универсальный, ведь его можно закрепить под любым углом.

Производители предлагают клиентам разную конфигурацию. Она определяется исходя из взаимодействия отдельных плоскостей изделия.

Петля принимает любой угол и обеспечивает системе необходимую прочность.

Допускается также дополнить систему доводчиками. Благодаря этому удается добиться плавного открытия и закрытия дверей.

Установка петель различных видов

Способы установки петель для ворот, дверей и мебельных фасадов несколько отличаются друг от друга. Рассмотрим каждый способ более подробно.

Монтаж мебельной петли

Установка внутренних петель на мебельные фасады производится по общей схеме, представленной на рисунке.

Схема расположения и установки основных элементов петли

В процессе монтажа рекомендуется действовать следующим образом:

1. первый этап заключается в нанесении разметки в местах расположения петель. Поскольку мебельная петля состоит из двух основных элементов (чашки и ответной планки, которые соответственно устанавливаются на фасад и коробку шкафа), то и разметку требуется произвести на обеих поверхностях;

Чтобы не производить многочисленные замеры и расчет расположения составных элементов петли, при установке можно использовать шаблон.

1. следующий этап – сверление отверстий для чашечки петли и крепежных элементов. Для выполнения операции используется дрель с различными насадками и сверлами подходящего диаметра;

1. установка основной части петли, оснащенной чашечкой;

Крепление мебельной петли к фасаду

1. установка ответной планки;
2. заключительный этап – регулировка петли, которую можно произвести в трех направлениях.

Выравнивание дверцы относительно корпуса мебели

Установка дверной петли

Чтобы установить внутренние петли для дверей, требуется:

1. разметить область установки петель на боковине дверного полотна и дверной коробке. Для удобства и быстроты нанесения разметки можно использовать специализированные шаблоны;

Определение мест установки петель

Оптимальным местом для установки петли считается область, расположенная на расстоянии 15-20 см от верхнего и нижнего краев дверного полотна и коробки.

1. в дверном полотне при помощи фрезерного станка (при отсутствии устройства молотком и стамеской) вынимается часть дерева для обустройства углубления. Если установка производится на металлическую дверь, то петля располагается между полотном двери и обшивкой;

Подготовка отверстий для монтажа дверной петли

1. дрелью просверливаются отверстия для крепежных болтов;
2. петля фиксируется и при необходимости производится ее регулировка.

Винты для регулировки дверной внутренней петли

Дополнительно можно посмотреть видео о правильной установке внутренних петель на межкомнатную дверь.

” alt=””>

Монтаж петли на ворота

Чтобы установить внутренние петли своими руками на ворота или калитку, потребуется сварочный аппарат, так как соединение петли и металлической поверхности ворот (калитки, опорных столбов и так далее) считается ненадежным.

Установка при использовании сварки производится следующим способом:

1. выбираются места для установки петель. Количество и размеры петли рассчитываются, основываясь на весе и габаритных размерах ворот. Если требуется установка двух петель, то они располагаются сверху и снизу на расстоянии 15-20 см. Третья и последующие петли монтируются равномерно в пространстве между двумя крайними;

Для двери весом не более 30 кг монтаж дополнительных петель не требуется.

1. после определения места необходимо нанести предварительную разметку;

2. область, в которой будут располагаться сварные швы, очищается от грязи и ржавчины. Для этого можно использовать простейшую металлическую щетку или специальную насадку на дрель;

1. стальные внутренние петли состоят из двух частей, соединенных между собой штырем. В первую очередь приваривается часть петли, предназначенная для установки на ворота или калитку. Сварной шов должен быть расположен по всей длине соприкосновения петли и фасада ворот;

Рекомендуемый вид применяемого сварного шва

1. производится проверка правильности открывания створки ворот (дверцы калитки). Недочеты устраняются при помощи воздействия на петлю молотком;

Все петли должны находиться на одной линии и в одной плоскости.

1. приваривается вторая часть петли на опорный столб или металлическую коробку ворот (в зависимости от того, куда устанавливается петля);
2. две части петли соединяются простым навешиванием одной части на штырь другой составляющей;
3. сварные швы перед дальнейшей обработкой выравниваются и зачищаются.

Выбор петель для установки производится на основании ее предназначения, так как мебельные, дверные и воротные петли значительно отличаются друг от друга. Установка различных видов петель выполняется своими руками при наличии простейших инструментов и полученных знаний.

Накладные петли

Самыми распространенными являются именно накладные петли мебельные. Разновидности этих моделей считаются стандартными, а значит, их можно встретить практически везде. Устанавливается эта фурнитура таким образом, чтобы в закрытом состоянии петельная часть створки практически вся накладывалась на торец соседней стенки. Чаще всего такие мебельные петли, разновидности, фото которых помогут сделать правильный выбор, используют в мебели, когда крепление дверцы к шкафу происходит с внешней стороны.

Производители также предполагают потребителям приобрести не только стандартные металлические модели такого типа, но и элементы, снабженные магнитными доводчиками или дополнительными пружинами. Такая мебельная фурнитура отлично подходит для дверей, которые могут открываться на угол более 150 градусов.

Список источников

• pro-dom-mebel.ru
• mebelclubspb.ru
• www.syl.ru
• furni-info.ru
• TheKomod.ru
