Обвязка свайного фундамента

Ростверк связывает между собой все сваи

Данный тип основания имеет множество больших преимуществ, главными из которых можно считать огромный срок эксплуатации и надежность. Главным условием для отличных прочностных показателей является правильная обвязка винтового фундамента брусом.

Ростверком называют перекрытие, связывающее все сваи основания, закрученные по всему фундаменту. При возведении здания на столбы без обвязки конструкция не будет монолитной, опоры будут испытывать разнообразные усилия со стороны стен сооружения, поэтому со временем основание начнет разрушаться.

Ростверк надежно скрепляет все столбы в монолитную систему. Сваи, погруженные в почву, получают дополнительное сопротивление к давлению из грунта, отлично справляются с движением слоев почвы, пучению и другими воздействиями.

Проводим расчетные работы

После инженерно-геологических расчетов выясняют параметры грунта для опоры ─ состав, несущую способность, плотность, химические и физические свойства. Все эти данные нужны для последующих расчетов, и их точность напрямую влияет на оптимизацию сметы строительства.
Далее выполняют сбор нагрузок ─ всех сил и моментов, которые нагружают основание. Рассматриваются статические (масса постройки и пр.) и динамические (нагрузка снега и т.п.) воздействия.
Потом ─ предварительное проектирование, формирующее «черновую» конструкцию фундамента.
Параметры, которые определяются при «черновом» проектировании, требуют проверки, поэтому следующим шагом предварительную конструкцию надо пропустить через программы, которые моделируют взаимодействие основания с грунтом и строением. В итоге получают оптимальную для данных условий конструкцию.
Осталось сделать чертежи и прочую проектную документацию.

Этапы расчета основания

Первый шаг – определение состава почвы. На строительном участке надо пробурить скважины на глубину 12м ─ по максимальной длине одинарной сваи. Грунт из скважины отправляют в лабораторию для анализа влажности, глубины, несущей способности, глубины промерзания и других характеристик.

На очередном шаге выполняют сбор нагрузок с вычислением вертикальных и горизонтальных усилий, которые влияют на опоры и ростверк.

Теперь рассчитывают винтовые сваи для фундамента вычисления на основе информации о несущей способности, нагрузках, прочностных характеристиках материала опор. По результатам этих вычислений определяются габариты опор, высота цоколя, форма свайного поля и количество свай. По этим данным рассчитывают стоимость фундамента на основе средней стоимости стройматериалов и работ по сборке фундамента.

Как проводить расчет?

От теории к практике ─ определим для примера, сколько нужно винтовых свай для деревянного дома размерами 6 Х 4 м с одной межкомнатной перегородкой. Как правило, расчет винтовых свай проводят с помощью специальных программ – «калькуляторов фундамента», но эту последовательность можно воспроизвести и в ручном режиме.

При сооружении небольшого фундамента для относительно легкого дома не обязательно проводить инженерно-геологические работы. Можно использовать в расчетах табличные данные, которые соотносят несущую способность грунта и тип почвы.

Для таких расчетов надо открыть шурф, который обнажает грунтовой слой. Если на дне котлована обнаружился песчаник, следовательно, несущая способность такого грунта – 5-6 кг/кв. см, если добрались до суглинков – несущая способность ниже – 2-3 кг/кв. см. средняя несущая способность в итоге получается 3-4 кг/кв. см.

Сбор нагрузок.
Его рассчитывают по массе стройматериалов, нагрузкам при эксплуатации, снеговым и ветровым воздействиям. Вес дома определяют по удельному весу материалов и объему строения. На дом габаритами 6 х 4 м в среднем уходит 12 кубов бруса для несущих стен и 3-4 куба для кровли, чердачного и цокольного перекрытий.

Если удельная масса дерева 550-600 кг/куб. м, объем материала для такого дома будет соответствовать 9-10 т. Эксплуатационную нагрузку определяют как произведение площади дома на средний вес оборудования, мебели, количества проживающих людей. Если средняя масса 350 кг/кв. м, то эксплуатационная нагрузка будет: 6х4х350=8,4т.

Ветровую нагрузку определяют через площадь пола умножением на коэффициент (40+15Н), Н в этой формуле – высота фасада строения, в указанном примере – 3,5 м. ветровая нагрузка:

6х4х(40+15х3,5)=2,2т.

Снеговую нагрузку можно рассчитать по площади кровли, умножением на коэффициент средней массы снежного покрова (180 кг/кв. м для жилья в средней широте). При высоте фронтона 2 м площадь двускатной крыши дома – 34 кв. м. Снеговая нагрузка в итоге: 34х180=6,1т. Сбор нагрузок в указанном примере показывает, что на грунт и фундамент будут давить 26,7 т общей массы строения.

Расчет параметров

Площадь пяты выбирают из специальной таблицы, где указывается диаметр всех нормированных (по ГОСТу) винтовых свай. Минимальный диаметр сваи – 300 мм, отсюда площадь пяты – 706 кв. см.

А при несущей способности грунта в 3-4 кг/кв. см несущая способность сваи равна 2,1-2,8 т. таким образом, для выдерживания нагрузки в 26,7 т достаточно 10-12 свай. Габариты опор берут по общим рекомендациям. Например, для деревянных строений советуют сваи СВ108 с диаметром стержня в 108 мм.

Свайное поле считают исходя из жесткости балок ростверка. Если под расчетным домом заложить металлический или деревянный ростверк, то максимальный шаг (расстояние между винтовыми сваями) будет 2-2,5 м. Формируя свайное поле, надо учитывать и межкомнатную перегородку, закладывая опоры и под ней.

Технология установки винтовых свай

Фундамент – это основа любого сооружения. Без него не возводится ни один строительный объект, ведь без соответствующей опоры конструкция сооружения попросту разрушится. Поэтому этап монтажа фундамента можно смело называть самым ответственным шагом на пути создания нового объекта. Постепенно данному вопросу стало уделяться больше внимания, так как люди поняли, что высокий уровень прочности основания обеспечивает сооружению долгий срок службы.

Однако зачастую сооружение опоры даже для одноэтажного здания – удовольствие не из дешевых, так что люди ищут пути выхода из этой ситуации. И, стоит отметить, небезуспешно. Современные технологии производства различных строительных материалов позволяют обеспечивать возведение надежного и крепкого фундамента по разумной цене.

Наша компания производит винтовые сваи и предлагает услуги по созданию фундамента на их основе. Данный продукт хоть и не является абсолютной новинкой, но свою популярность он получил в настоящее время, когда становится распространенным загородное строительство коттеджей из древесины. Вы спросите, почему? Дело в том, что такое основание не требует от заказчика серьезных материальных затрат, при этом оно по уровню прочности не уступает привычным для многих традиционным видам фундаментов. Одновременно с этим процесс его монтажа протекает быстро и «безболезненно» для окружающей местности. Как раз о технологии установки винтовых свай мы расскажем подробнее.

Процесс монтажа винтовых свай можно разделить на несколько этапов и о каждом из них мы сейчас немного расскажем:

1. Получив заказ на строительство фундамента, наши специалисты по предварительному согласованию, выезжают на место будущего возведения объекта, чтобы провести анализ участка. Прежде всего, необходимо определить, какой грунт здесь преобладает (поскольку различные типы грунтов имеют разную несущую способность), и на какую глубину следует устанавливать винтовые сваи для наилучшего результата. Также специалисты изучают перепады высот, если участок под застройку оказывается неровным. С учетом этих данных мы принимаем решение об использовании винтовых свай определенной длины. Диаметр ствола и количество свай зависят от материала планируемой постройки, расположения перегородок внутри здания и других факторов. На этом же этапе определяется необходимость дополнительных работ и/или материалов для укрепления основания, как то: обвязка винтовых свай по периметру профильной трубой, «стягивание» верхушек свай металлическим швеллером и др. Таким образом, подготавливается проект будущего свайно-винтового фундамента, в четком соответствии с которым монтажная бригада будет производить работы.

2. Прибыв на объект в «полной боевой готовности», монтажники приступают к работе. Бригадир производит разметку пятна застройки. Первыми вкручиваются угловые сваи, затем остальные.

3. После того, как все сваи были успешно установлены, их необходимо подрезать по уровню

Важно понимать, что винтовые сваи вкручиваются в грунт до упора (об этом будет свидетельствовать деформация технологического отверстия, которое, естественно, срежется впоследствии), в связи с этим лопасти сваи могут оказаться на разной глубине, а верхушки, соответственно, на разной высоте над поверхностью земли

4. Затем в выставленные в горизонт сваи заливается цементно-песчаный раствор с целью вытеснить воздух и предотвратить таким образом быструю коррозию металла изнутри. Как мы помним, снаружи наши сваи защищены специальным покрытием, обеспечивающим им длительный срок службы как в почве, так и в воде.

5. Завершаем свайно-винтовой фундамент приваркой к каждой свае оголовка (для последующего крепления к нему обвязочного бруса) либо металлического швеллера. При этом сварочные швы тщательно обрабатываются и покрываются специальными составами с антикоррозийными свойствами.

Итак, все работы выполнены, объект можно передавать строителям для последующего возведения постройки. К слову, приступать к строительству можно сразу же после монтажа фундамента, в отличие от других видов оснований, свайно-винтовой фундамент не нуждается в процессе выстаивания.

Таким образом, за 1-3 дня (в зависимости от масштабов строительства), Вы получаете экономичный, но при этом прочный и надежный фундамент даже на проблемном участке.

Винтовые сваи PRO из линейки Астер

Почему прослужат дольше?

Толщина металла на сваях PRO больше на 20-25%, чем у других производителей.Срок службы увеличивается на 50-100%.

Полимерное покрытие с повышенной адгезией и коррозионной стойкостью.Срок службы увеличивается приблизительно на 30%.

Лидер продаж, синие винтовые сваи PRO по системе Астер выпущены в 2013 году СВФ Группой.В 2014 году мы усовершенствовали лопасть сваи PRO, незначительно изменив произодство. У модернизированной сваи АстерPRO-M несущая способность увеличилась, т.е. теперь вы получаете больше за те же деньги!

Синие сваи АстерPRO – в чем отличие

Мы сделали их синими, чтобы вы легче могли найти и узнать наши сваи.

Внимание! Любой производитель может начать красить свои винтовые сваи в синий цвет. Поэтому, главное в винтовых сваях по системе АстерPRO не просто цвет

Только наши сваи имеют уникальные конструктивные особенности и характеристики.

Многолетний опыт производства привел к тому, что конструкция синей винтовой сваи Астер PRO СВФ Группы отличается важными особенностями:

Мы предъявляем повышенные требования к качеству матералов для изготовления наших синих свай Астер PRO.
Тщательно рассчитанная ширина лопасти позволяет свае успешно противостоять выдергивающим и сжимающим нагрузкам, что обеспечивает заявленную высокую несущую способность. Этому же способствует ее правильная конструкция, позволяющая избежать рыхления грунта при монтаже.
Наша винтовая свая может погружаться в грунт без применения тяжелой строительной техники.
Благодаря тому что виток лопасти расположен на конусообразной части сваи при завинчивании нет необходимости в ее пригружении.

Качество сварного шва. Швы двусторонние с катетом 6 мм, создающие надежность, что лопасть не оторвется в процессе монтажа. И это гарантирует заявленную нами несущую способность сваи.
Защитное порошковое покрытие синего цвета. Технология нанесения полимерных покрытий позволяет создать высокие антикоррозионные свойства, что значительно продлевает жизнь вашего фундамента

Внимание! Только у нас порошковое трибопокрытие на сваи любой длины от 90 до 250 мкм.
Дополнительным преимуществом является возможность использования винтовой сваи для предварительного исследования грунта, что достигается путем контроля величины крутящего момента при ввинчивании.

Винтовая свая представляет собой сваю специального типа, использующуюся как основной компонент свайно-винтового фундамента, стремительно завоевывающего популярность на современном рынке строительных услуг благодаря привлекательной стоимости, разнообразию применения и быстрому монтажу. Винтовые сваи успешно изготавливает в Петербурге СВФ Группа.

Механический монтаж

Те, кто не может или не хочет по каким-либо причинам осуществлять ручную установку опор под будущее строительство дома, будет вынужден задействовать оборудование для закручивания винтовых свай. Здесь понадобится специальная машина – бурильная установка с вращательным моментом 2000 – 4000 N (ньютонов). Использование такой техники обеспечивает заворачивание опорных элементов даже в очень плотные грунты (камни и валуны не в счет).

Механический монтаж опорных элементов

Механическое устройство гарантирует оптимальное углубление опор и их быстрый монтаж. Также здесь можно не волноваться за отклонение от вертикальной оси. Установка для закручивания винтовых свай оправдывает себя там, где будут использованы элементы большого диаметра или необходимо их внушительное количество. С помощью агрегата основа для дома может монтироваться в ограниченном пространстве, где приспособление для ручной процедуры не подходит из-за громоздкости штанг и недостаточности угла прокрутки. Также здесь глубина будет гарантированно выдержана в заданных параметрах.

Разметка площадки

Если вы раньше не устанавливали свайно-винтовые опоры, то знайте: это – самый простой и надежный фундамент для легких построек индивидуального пользования, который не боится морозного пучения, подмывания грунтовыми водами и температурных перепадов. Точность расчетов заключается в том, чтобы погрешности размеров не превышали 20 мм. Расстояние между опорами – 1,5-3 м, и вкручивать их следует только там, где под них определено место.

При наличии строительного опыта можно рассчитать все данные самостоятельно, и простейший метод планировки заключается в следующих шагах:

Чертите прямоугольники, обозначающие контуры наружных и внутренних стен дома;
Линии разделите на одинаковые отрезки длиной (в масштабе) 1,5-3 метра. Полученные точки пересечения – это места вкручивания свай. Такое размещение позволит равномерно распределить нагрузку от дома на основание и на грунт;
Чертеж в масштабе нужно перенести на участок, при этом для разметки используются обычные деревянные колья и строительный шнур.

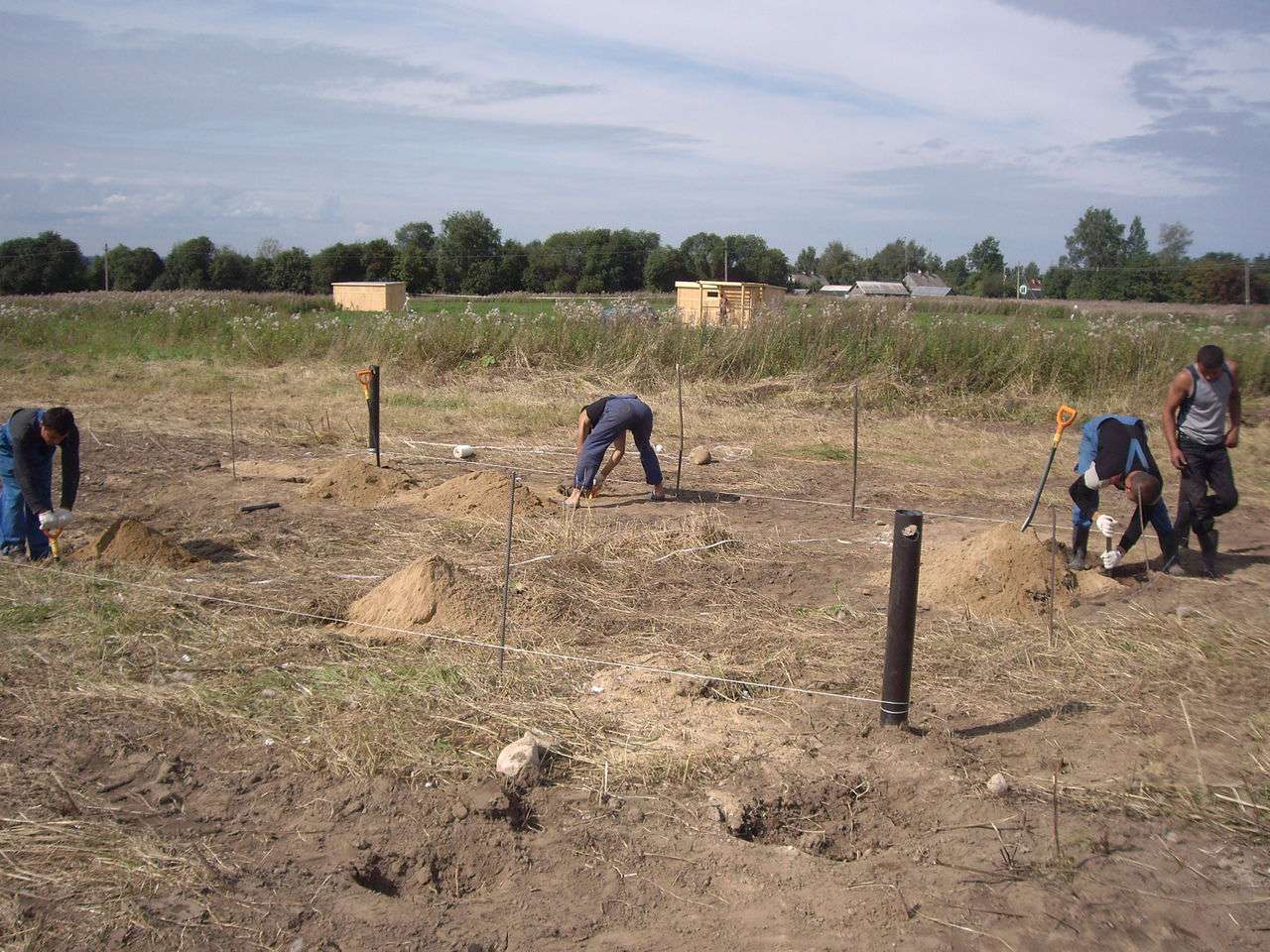

Разметка участка

Установка винтовых свай своими руками

Процесс монтажа всегда начинается с подготовки всего необходимого. В данном случае потребуются:

оголовки 25х25 см;
водяной уровень;
рулетка;
небольшие колья для разметки;
магнитный уровень;
лопата;
маркер (обязательно белого цвета);
пара рычагов (двухметровых труб, которые будут надеваться на железный лом);
резервуар для приготовления бетонного раствора;
болгарка;
цемент;
антикоррозийное покрытие;
вода;
песок;
дизельный генератор (если еще не подведено электричество);
сварочный аппарат;
помощники (минимум три человека).

Технология монтажа

Особенности конструкции винтовых свай

Шаг 1. Вначале выполняется разметка периметра. Исходя из геологических и топографических данных, составляется чертеж, в котором будет указано точное количество свай. Изделия нужно равномерно распределить по периметру, при этом расстояние между ними не должно превышать 3 м. Если оно будет большим, то основание дома не обретет требуемой несущей способности и, следовательно, начнет провисать обвязочный брус.

Образец установки в мягкий глиняный, торфяной или водный грунт

Шаг 2. Далее выставляется периметр. Для измерения диагонали используется формула:

а² + b ² = с²

Если представить, что диагональ разделит периметр на два прямоугольных треугольника, то а и b – это катеты каждой из двух фигур, а с – гипотенуза (диагональ).

После измерения диагоналей по четырем углам устанавливаются небольшие колышки.

После измерения диагоналей по четырем углам устанавливаются небольшие колышки

Шаг 3. Сооружение свайного поля начинается с завинчивания угловых свай – они будут своего рода ориентирами для разметки. Перед ввинчиванием выкапывается небольшой приямок глубиной в 50-70 см в заранее отмеченном месте. Как уже говорилось, каждая свая должна углубиться ниже уровня промерзания почвы – так она не будет выдавливаться под действием морозного пучения. Более того, нужно все время проверять горизонтальность свай при помощи отвеса или уровня.

Ввинчивание свай

Сама процедура ввинчивания выглядит так: в техническое отверстие устанавливается рычаг – лом или стальная труба соответствующего диаметра, далее на рычаг надеваются две трубы побольше. К свае крепится магнитный уровень для контроля вертикальности, угол наклона при этом должен быть не больше 2ᵒ. Если этого не сделать, то нагрузка распределится неравномерно и сама свая, следовательно, деформируется.

Шаг 4. Все остальные сваи вкручиваются по выполненной ранее разметке.

Монтаж винтовых свай

Шаг 5. Далее с помощью водного уровня и болгарки сваи обрезаются. При этом обрезать нужно минимум 10 см (длина технических отверстий).

Шаг 6. После обрезки сваи бетонируются – это защитит от коррозии их внутреннюю поверхность. Для приготовления раствора используется цемент марки M-150.

Шаг 7. Финальный этап работы – это приваривание оголовков. Их одевают на сваи, приваривают и тщательно зачищают шов. Затем наносится антикоррозийное вещество.

К оголовкам фиксируются связующие для обвязки будущего дома.

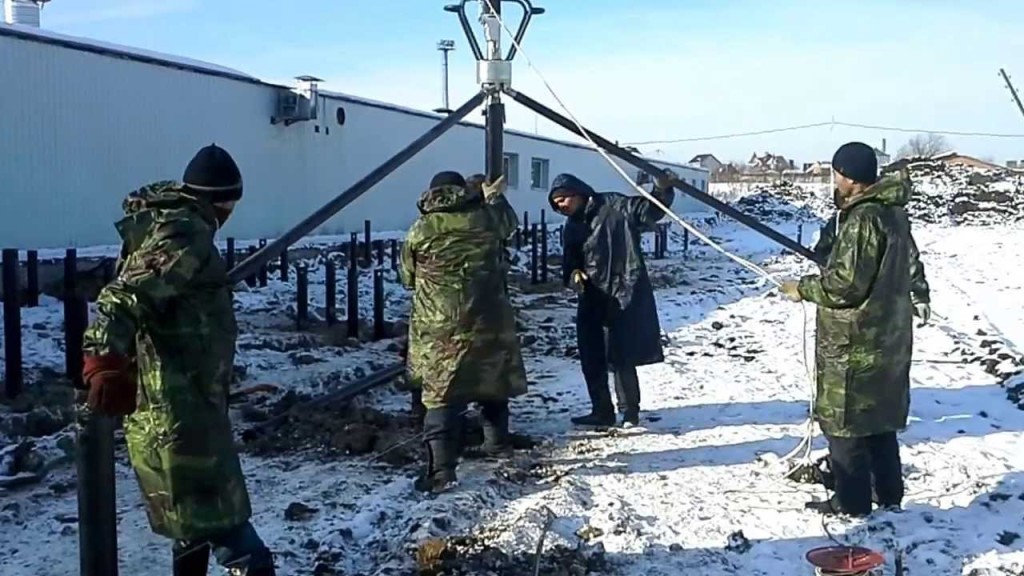

Механизированное оборудование для ввинчивания свай

Вкручивающее усилие передается через рабочий орган на наконечник сваи, который воспринимает основную нагрузку. Лопасти на наконечнике начинают раскручиваться, как винты у самолета, и погружаются в землю, преодолевая сопротивление грунта

Если на этом этапе произойдет нарушение целостности наконечника сваи, то качественного свайного фундамента просто не получится, поэтому так важно применять винтовые сваи с литыми лопастями на наконечнике

Приваренные лопасти при вкручивании в особо прочный грунт могут деформироваться. Если на пути вкручивания сваи попадется крупный камень, то гидравлическая система оборудования без особого труда с этим справится.

Винтовые опоры: технология погружения

Чтобы правильно вкрутить винтовые сваи в грунт, необходимо соблюдать технологию работ по устройству фундамента из винтовых свайных опор, а также сверять свои действия с расчетами и проектами. Есть одно правило, которое стоит соблюдать при возведении свайного основания под здания своими руками – необходимо вкручивать опоры в грунт до тех пор, пока они не приобретут полную неподвижность. Каждая опора вкручивается в грунт индивидуально, ее погружение зависит от состояния и состава грунта, наличия в глубине почвы посторонних предметов и прочих препятствий.

Закручивание опор самодельным рычагом

Необходимо правильно вкручивать свайные опоры своими руками. Наконечник сваи располагается в центре лунки, сверху находится отверстие, в которое вставляется специальное приспособление для завинчивания опор (иногда используют лом и отрезки труб большого диаметра).

Отклонение ствола сваи не должно превышать двух градусов, более сильный наклон приведет к тому, что фундаментное основание будет неравномерно распределять нагрузки. В этом случае часть опор, которые нагружены сильнее остальных, быстрее придут в негодность, а для фундамента потребуется выполнение усиления. Угол наклона контролируется по магнитному уровню, укрепленному на теле погружаемой опоры.

Принцип ввинчивания в грунтовое основание прост – погружение опоры происходит посредством совершения движений вокруг оси сваи (по часовой стрелке), во время которого усилия прикладываются к рычагу, вставленному в отверстие. Двое рабочих своими руками вкручивают опору в грунт, находясь непосредственно около нее. При правильном заглублении, опора перестает двигаться – это означает, что она полностью вкручена.

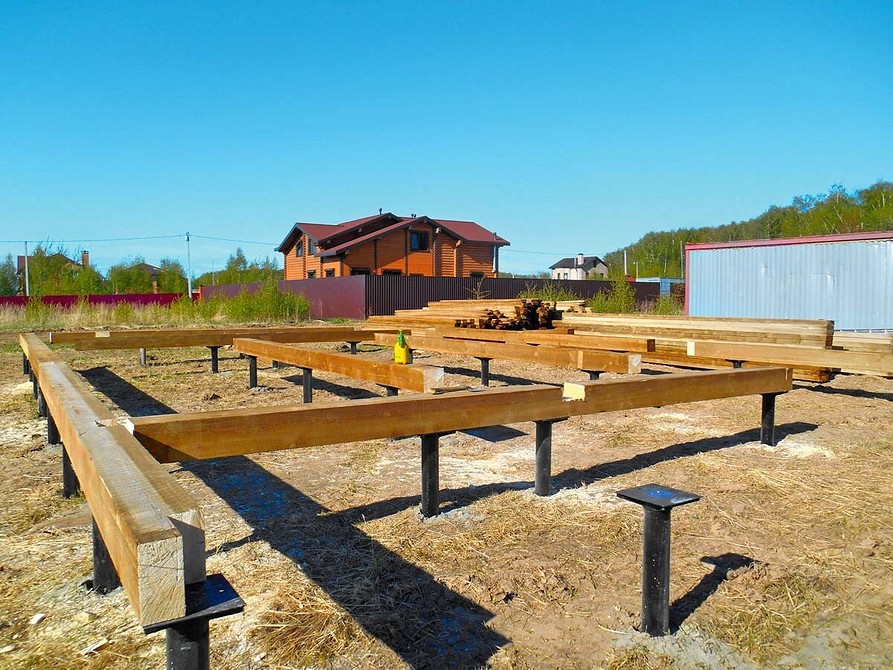

После монтажа всех винтовых опор для фундамента, можно приступать к обрезке выступающих частей

Важно предусмотреть, чтобы все сваи были обрезаны на одной высоте, для чего проводят контроль с помощью нивелира

Посмотрите, как проводится проверка горизонтальности среза трубы.

https://youtube.com/watch?v=iTBMqgqba8M

Обрезку каждой опоры свайного фундамента можно выполнять своими руками, но требуется предусмотреть обязательное удаление технологического узла, в который вставлялся лом при заглублении опорного элемента. Этот участок винтовой опоры не влияет на несущую способность и даже ослабляет эти показатели, если остается несрезанным.

Винтовые сваи погружают ниже уровня промерзания грунта, очень важно погрузить сваи в грунт на достаточную глубину. Рекомендуем посмотреть видео, показывающее процесс установки опор своими руками

Рекомендуем посмотреть видео, показывающее процесс установки опор своими руками.

Определение длины и диаметра сваи

Планируя построить ленточный фундамент на винтовых сваях, следует определиться с длиной спиральной опоры и диаметром ее рабочей части. При правильно подобранных характеристиках винтовых опор свайно-винтовой фундамент обладает высокой нагрузочной способностью и является таким же надежным, как и тисэ фундамент.

Нагрузочная способность опор со спиральной рабочей частью зависит от величины площади контакта и определяется следующими рабочими параметрами:

длиной винтовой навивки и всей сваи;
наружным диаметром спиральной ленты.

От величины площади контакта зависит нагрузочная способность опор со спиральной рабочей частью

Габаритные размеры рабочей части спирально-винтовых опор определяются в зависимости от следующих факторов:

характеристик почвы на месте строительства;
глубины замерзания грунта;
концентрации минеральных примесей в почве;
уровня расположения твердых пластов;
сопротивления грунта завинчиванию опоры;
массы возводимого строения.

Длина сваи изменяется в зависимости от условий эксплуатации:

опоры с длиной 1-1,2 м устанавливают в районах с теплым климатом;
для средней полосы подойдут полутораметровые опоры;
сваи длиной более 2 м монтируют в северных районах.

Диаметр винтовой навивки определяется действующей на опору нагрузкой, передаваемой возводимыми конструкциями:

для облегченных и оградительных конструкции применяют сваи с наружным диаметром ленты 5-8 см;
устойчивость каркасных и деревянных зданий обеспечивают лопастные опоры диаметром 9-9,5 см;
надежность массивных построек обеспечивается усиленными сваями с внешним диаметром витка более 10 см.

Действующей на опору нагрузкой определяется диаметр винтовой навивки

Нагрузочные характеристики возрастают пропорционально увеличению наружного диаметра спиральной навивки:

спирально-винтовой элемент с диаметром несущей трубы 7,6 см и внешним размером витка 20 см способен воспринимать до тонны полезной нагрузки;
при увеличении диаметра ствола до 9 см, а также диаметра винтовой ленты до 25 см нагрузочная способность возрастает в 2 раза и достигает 2 т;
сваи, изготовленные из труб сечением 10,8 см, имеющие диаметр спирали 30 см, способны выдерживать усилие, составляющее 2,5 т.

Винтовые сваи и необходимая глубина их погружения

В общем виде, винтовая свая представляет собой стальную трубу определенной длины, которая имеет заостренный наконечник и приваренный на протяжении трубы спиралевидный участок. Последний предназначен для перемещения грунта на поверхность и служит основой для ввинчивания конструкции. Характеристики лопастей играют важную роль для вкручивания опор.

Винтовые конструкции отличаются большим разнообразием и могут применяться для любых типов грунтов. Их можно монтировать как вручную, так и с привлечением специальной техники.

Погружение выполняет плавно и начинается со снятия (или прохождения) растительного горизонта. Глубина вкручивания винтовых свай устанавливается с небольшим запасом прочности для обеспечения достаточной несущей способности. Минимальная глубина погружения сваи должна соответствовать глубине промерзания почвы в зоне строительства фундамента. Соответствующий показатель можно взять в СНиП 23-01-99. Например, в южных регионах (Белгород, Воронеж) глубина промерзания составляет примерно 1 м, в то время, как в северных может быть более 2,4 м. Следует помнить, что глубина промерзания песчаников выше, чем у глинистых почв.

Основное правило строительства свайного основания: чем глубже ввинчена свая, тем надежнее фундамент.

Диапазон параметров винтовых свай может различаться в широких пределах. При выборе ствола для строительства фундамента для дома, обычно выбирают сваю диаметром от 57 до 325 мм. При этом, толщина стенки обычно составляет от 2 до 5 мм. Длина опоры варьируется от 1,5 до 12 м. винтовые сваи выдерживают высокие нагрузки на сжатие, а также показывают хорошие значения при напряжении на выдергивание. Для строительства основания опоры более чем выгодны.

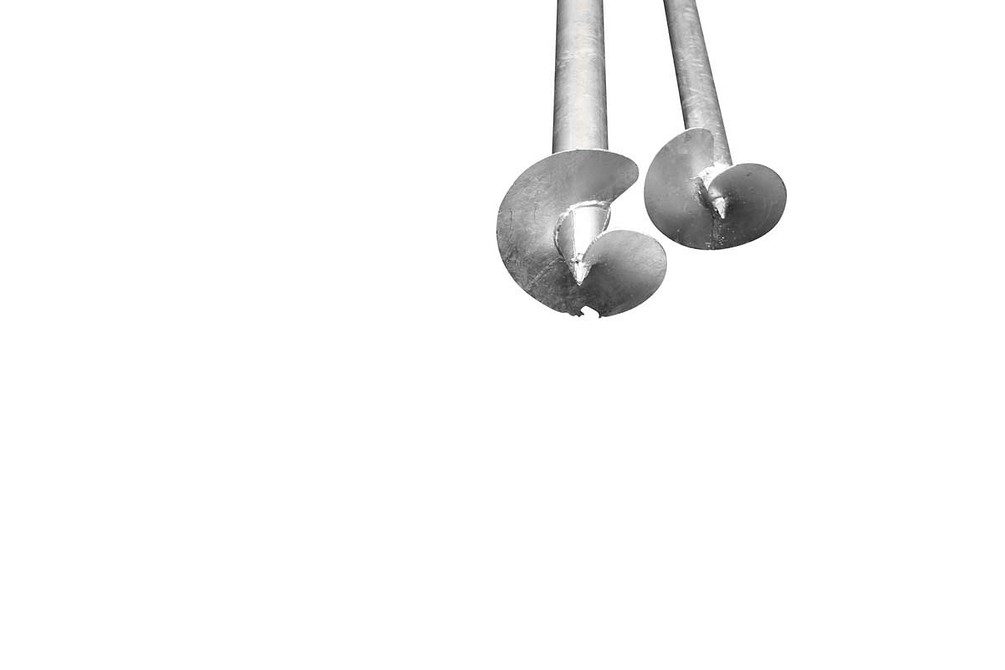

Винтовые конструкции

Преимуществами свай в виде винта выделяются следующие:

Прохождение слабых грунтов и выход на слои достаточной прочности – универсальность строительства в любых условиях.
Возможность повторного использования опор, что выгодно при строительстве временных сооружений.
Сохранение почвы и растительности при производстве работ по вкручиванию вручную, без привлечения техники.
Минимальный шум при выполнении работ.
Высокая скорость возведения.
Высокая прочность материала и созданной конструкции.

Экономическая выгода при высокой прочности служат главными причинами использования винтовых свай. Кроме того, в отдельных ситуациях такая технология единственная из доступных.

Критерии выбора винтовых свай

Марка и толщина стали

Чаще всего встречаются сваи из стали Ст3 — не слишком твёрдой и легко поддающейся коррозии, зато самой дешёвой.

Более надёжны сваи из высококачественной стали (марок 20, 25, 30 и др.) — здесь достаточно толщины 4–5 мм при условии хорошей антикоррозионной защиты. Сваи из нержавеющей стали рассчитаны на службу в течение 60 и более лет, но в силу очень высокой цены их применение оправдывает себя лишь тогда, когда на первом месте стоит скорость строительства, — в остальных случаях оказывается выгоднее железобетонный фундамент.

Способ защиты от коррозии

Дешевле всего стоят сваи с односторонней защитой битумным лаком или битумной мастикой — это покрытие часто наносят прямо на объекте перед монтажом конструкции. И конечно, оно в большинстве случаев сдирается о содержащуюся в грунте гальку при завинчивании сваи. Винтовые сваи отлично подходят для строительства фундаментов на склонах, но при высоте стволов свай над землёй более 1 м их нужно укреплять металлическими подкосам.Современное полимерное покрытие (например, на основе эпоксидной смолы) защищает металл в течение 10-15 лет — теоретически на это время должен увеличиться срок службы сваи. Полимерный слой довольно прочен, но и он может быть повреждён при прохождении сваи сквозь крупнозернистый песок и гравий (хотя эксперименты обычно показывают его хорошую сохранность). Наиболее долговечны (если не брать в расчёт нержавейку) горячеоцинкованные сваи с двусторонним порошковым покрытием.

CВ-Фундамент

Чтобы прослужить более 50 лет, изделия из стали марки Ст3 с битумным покрытием должны иметь толщину лопастей и стенок ствола 6–8 мм. Оцинкованные сваи долговечнее. Но цинковое покрытие тоже может повреждаться при завинчивании, поэтому снаружи желательно наносить ещё и слой полимерного состава.

CВ-Фундамент

Тип наконечника

Несущая способность сваи и её сопротивление выдёргиванию силами морозного пучения обеспечивается не столько стволом, сколько лопастью, погружённой в плотные слои грунта и расположенной ниже глубины промерзания. Слабое место сварной сваи (с маркировкой СВС) — швы крепления лопасти к стволу. Качество этих швов обязательно нужно проверить при покупке: они должны быть равномерными и без пропусков. Сваи с литым наконечником (СВСЛ) имеют единственный (по месту стыка наконечника со стволом) сварной шов, который способны разрушить лишь выдёргивающие нагрузки. Это оптимальный выбор для домов со сравнительно тяжёлыми стенами (из бруса, бревна или пеноблоков).

Стоимость винтовых свай

Описание сваи	Ориентировочная цена, руб.
Из стали марки Ст3 толщиной 4 мм, сварная, с односторонним антикоррозионным покрытием (битумный лак)	1 100-1 300
Из стали марки 20 толщиной 4 мм, сварная, с односторонним полимерным покрытием	1 600-1 800
Из стали марки 20 толщиной 4 мм, сварная оцинкованная, с двусторонним полимерным покрытием	1 800-2 200
Из стали марки 20 толщиной 4 мм, оцинкованная, с двусторонним полимерным покрытием и литым наконечником	От 2 500
Из нержавеющей стали толщиной 3 мм, с литым наконечником	От 12 000

Посадка на саморезы

Древесину крепят к стойкам с помощью самонарезных болтов. Место соприкосновения прокладывают промасленным олифой рубероидом. К низу конструкции элементы монтируют с помощью сквозного крепления либо анкера. Брусок требуется надёжно прикрепить и зафиксировать молотком. В качестве дополнительного способа для усиления прочности конструкции используют металлические уголки и крепёжные шипы:
