Летний водопровод: водоснабжение дачи, конструкция, особенности виды применяемых труб

Нюансы обустройства дачной канализации

Как известно, дачные сообщества и загородные поселки располагаются далеко от крупных населенных пунктов, поэтому владельцам садовых домиков на централизованное обслуживание рассчитывать не приходится. Выходом из положения является организация обособленной локальной системы для каждого дачного участка в отдельности.

В элитных поселках нередко устанавливают мощные ЛОС, способные одновременно обслуживать несколько больших коттеджей, но это скорее исключение из общего правила. Чаще хозяева садовых участков площадью от 6 до 15 соток обходятся более скромными бюджетными устройствами – выгребными ямами или простейшими септиками.

Схема простейшей канализационной системы на даче: несложная внутренняя разводка (раковина + унитаз), прямая труба для хозяйственно-бытовых стоков, выгребная яма с подъездным путем для спецтехники

Те и другие можно соорудить из недорогих строительных или альтернативных материалов, таких как:

заводские бетонные заготовки;
красный или белый кирпич;
цементный раствор (для создания герметичной монолитной емкости);
автопокрышки.

Существует еще один путь, более затратный, но достаточно эффективный – установка готовой заводской емкости из модифицированного пластика, оснащенная патрубком для присоединения к трубе, вентиляцией и техническим люком.

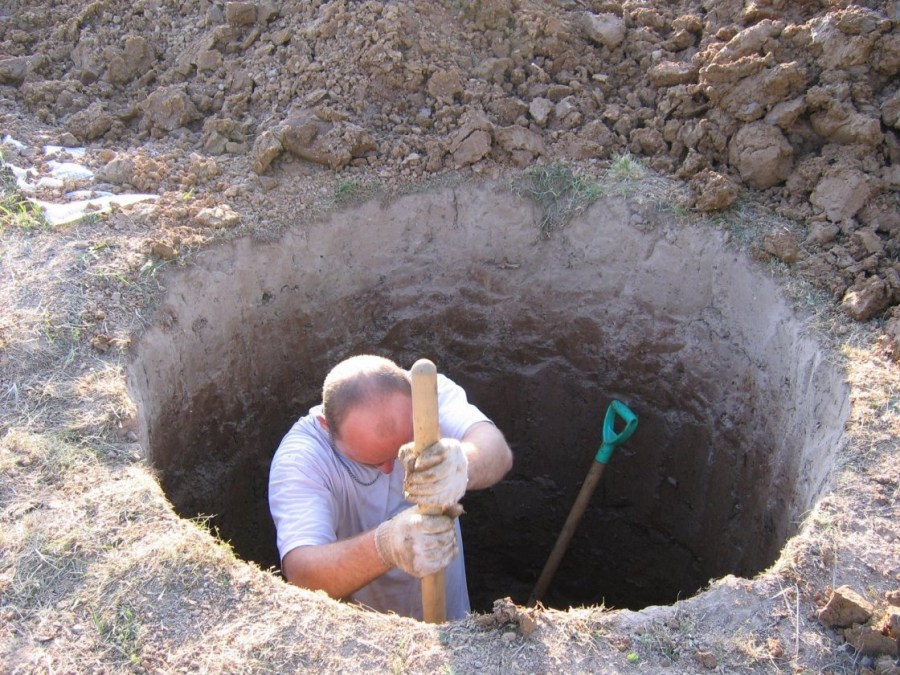

Выкапывать сливную яму без создания герметичного резервуара запрещено, так как это противоречит санитарным нормам. Канализационные стоки, кишащие болезнетворными бактериями и химическими агрессивными веществами, попадают прямиком в грунт и грунтовые воды, загрязняя их.

Вариант устройства дачного уличного туалета. Выгребная яма частично выходит за пределы «домика», а технический люк для опорожнения накопительной емкости расположен возле строения – это дает возможность обходиться без трубопровода

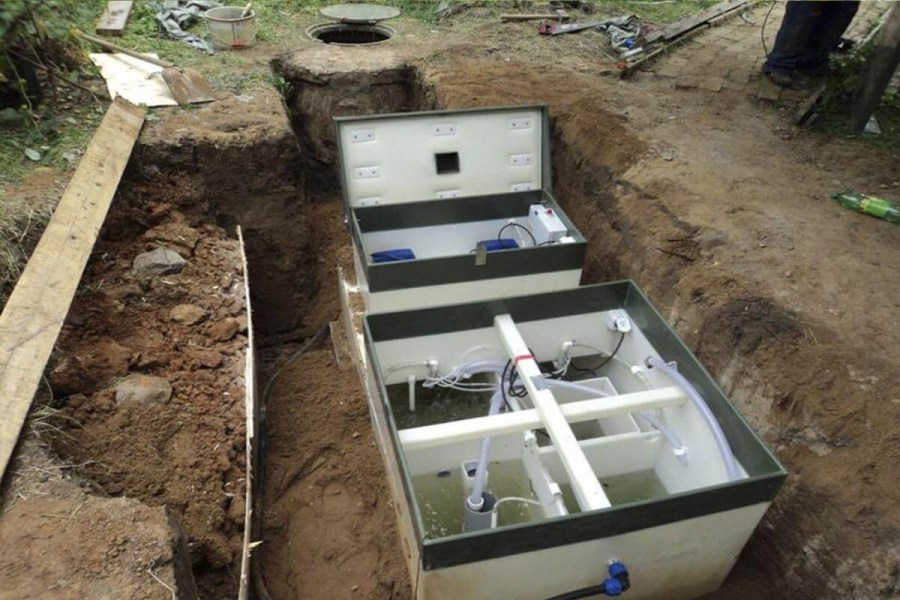

Устанавливать дорогостоящие станции биологической очистки также нет смысла, так как объем стоков, скорее всего, будет минимальным, и очистное сооружение будет больше напоминать все ту же накопительную емкость.

Вот и получается, что оптимальный вариант – это объемная выгребная яма или сооружение по типу септика. На большом участке выгребов может быть несколько, например, торфяная яма для уличного туалета и два накопителя – у бани и дома.

Канализация на даче из бочек своими руками

Приведем пример реализации самодельного септика из трех пластиковых бочек, где первые две играют роль переливных отсеков, а последняя не имеет дна, поскольку используется в качестве дренажного колодца.

Простейшая схема септика из бочек

Обозначения:

А – подвод стоков;
В – пенопластовые утеплители (зимняя защита), если участок находится в теплом климате, можно не устанавливать;
С – люки (обязательно должны иметь вентиляционные отверстия);
D – слой щебня;
E – слой песка;
F – грунт;
G – песочно-цементный уплотнитель с концентрацией 5 к 1.

Преимущества такой схемы заключаются в простоте реализации и невысокой стоимости материалов. Если работать с напарником, строительство можно закончить в течение дня.

Основные недостатки:

небольшой объем не позволяет сделать эффективную очистку;
если бочки сделаны из пищевого пластика их срок эксплуатации в данных условиях около пяти лет, после чего велика вероятность потери герметичности.

Вместо бочек можно использовать еврокубы. Преимущества этой конструкции такие же, как у канализации из пластиковых бочек. А к недостаткам следует еще добавить высокую стоимость еврокуба и проблемы с очисткой из-за небольшого размера люка.

Самостоятельная установка септиков разных типов – из бетонных колец, кирпичной кладки, из бочек и установка готовых пластиковых изделий

Накопительные устройства могут быть изготовлены из различных материалов:

Смотреть видео

Септики из кирпичной кладки для канализации на даче, применяются при сооружении многокамерных сооружений. Для этого надо устроить дренажный слой из песчано-гравийной смеси толщиной до 15 сантиметров, затем бетонную стяжку толщиной до 30 сантиметров, затем выполнить кирпичную кладку красным полнотелым кирпичом.

Смотреть видео

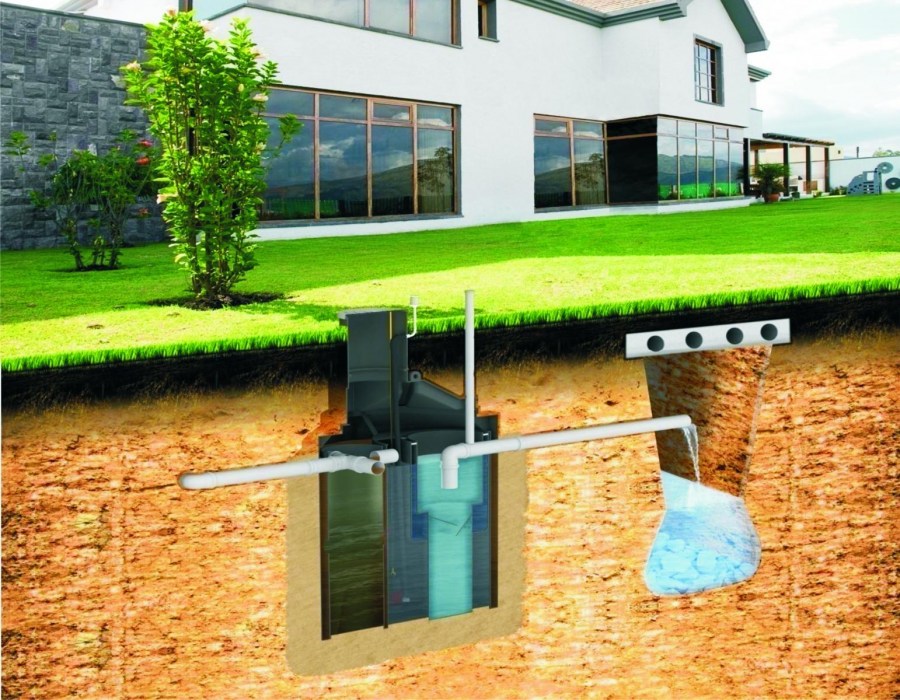

Пластиковые готовые септики наиболее практичны и просты в монтаже. Но есть одна особенность – емкость не тяжеловесна. Если весной она окажется неполной, возможно ее всплытие при подъеме уровня грунтовых вод.

Смотреть видео

Септики из бочек используются непосредственно для установки в летнем дачном туалете. При этом нужно применять пластиковые емкости, химически устойчивые при размещении в агрессивной среде. Обычно используется в качестве временного средства утилизации.

Смотреть видео

Кроме перечисленных материалов могут использоваться и другие, порой самые неожиданные, которые относят к подручным. Это могут быть автомобильные шины или обрезки труб большого диаметра, как пластиковые, так и металлические.

Как самому произвести гидроизоляцию септика

Накопительная емкость, принимающая сливные воды из домовой канализации на даче, должна быть герметичной. В противном случае понесенные затраты окажутся неэффективными – то, что нужно было изолировать и обработать сквозь почву просится к водоносу и вернется из скважины или колодца.

Прежде всего, необходимо герметизировать наружную поверхность септика. Для этого используется битумная мастика и рубероид и производится работа в следующем порядке:

грунтовочный слой наноситься на поверхность бетона или кирпича.
рубероид наклеивается мастикой кольцами снизу вверх.
производится герметизация стыка корпуса со сливной трубой.

Учитывая важность объекта, рекомендуется устроить вокруг корпуса септика глиняный затвор. Для этого нужно произвести следующие работы:

Заготовленную глину нужно замочить водой за сутки до начала применения.
Замесить раствор из глины. Размешивать до консистенции густой сметаны. В раствор необходимо добавить армирующие добавки в виде фибровой стружки.
Полученной массой заполнить промежуток между стенкой септика и грунтом котлована. При закладке трамбовать массу раствора мешалкой.
По окончании заливки раствора поверхность нужно укрыть пленкой. Чтобы избежать растрескивания массы, поверхность нужно ежедневно смачивать водой.

Срок сушки герметизирующего затвора – нее менее 7 дней.

Разумеется, для пластиковых литых емкостей в такой операции необходимости нет.

Из чего состоит система водопровода

Выбор оборудования для монтажа летнего трубопровода зависит от источника воды на участке, от метода его прокладки. Дачный водопровод можно монтировать двумя способами:

Открытый или временный. Трубы прокладываются по поверхности. По окончании дачного сезона вся система разбирается.
Закрытый или стационарный. Укладка делается в траншеи. Засыпается землей. На поверхность выводятся только вентили.

Оба вида укладки имеют свои преимущества и недостатки. Преимущества открытого метода:

быстрый, легкий монтаж;
визуальный контроль за соединениями;
возможность перемещения системы по участку;
простота демонтажа на зимний период.

Недостатки:

открытый водопровод всегда мешает при обработке грядок;
постоянный риск повреждения водоводов.

Преимущества закрытого метода укладки:

водопровод собирается один раз;
на поверхности трубы не мешают;
водоснабжение круглогодичное.

Недостатков при такой укладке практически нет. Оборудование, необходимое при заборе воды из колодца:

насос любого типа;
трубы;
запорная арматура — вентили, уголки, муфты, крестовины.

При подключении системы водоснабжения от скважины требуется больший комплект оборудования:

байпас;
погружной насос;
реле давления;
гидроаккумулятор или гидробак;
пластиковые трубы;
запорная арматура.
электрический кабель для подключения насоса;
щит управления.

Монтаж такого оборудования более сложный, требует профессиональных знаний и навыков работы.

Какие трубы выбрать для водопровода на даче

Сейчас промышленность предлагает широкий ассортимент оборудования, который удовлетворит потребителя по качеству, цене, техническим решениям. При выборе водопроводных труб для дачи важны такие критерии:

долговечность;
простота, удобство монтажа;
коррозионная устойчивость;
доступная цена.

Для временного трубопровода более практичными будут металлопластиковые трубы. Они удобны при сборке и разборке конструкции.

Трубопровод на даче из полипропиленовых труб — прекрасный выбор при обустройстве закрытой системы водоснабжения. Полипропилен устойчив к коррозии, детали надежно спаиваются между собой специальным электропаяльником, внутри остаются чистыми даже после нескольких лет эксплуатации.

Систему водоснабжения, выполненную из полипропиленовых труб, можно использовать круглогодично. При монтаже такого водопровода надо брать в расчет глубину промерзания грунта в данной местности. Укладывать трубы необходимо ниже или оборачивать их теплоизоляционным материалом

Как собрать водопровод

Работу нужно начинать с составления план-схемы дачного водопровода из пластиковых труб. В ней учитываются все точки вывода кранов, места подсоединения сантехнического оборудования, резервные ответвления. Наносится расположение трубопровода на участке и в дачном домике, рассчитываются все переходные диаметры.

Подсчитывается, а потом закупается необходимое количество фитингов — соединительных муфт, уголков, крестовин, кранов. В месте подключения системы к источнику воды необходимо установить надежный запорный вентиль с резьбовым соединением.

Электропаяльник специальный.
Набор насадок для пайки.
Пила по металлу или специальные ножницы.
Защитные перчатки.
Измерительная рулетка.
Монтажный нож.

Монтаж и сборку трубопровода лучше делать с напарником, так как сварка стыковочных швов происходит при температуре 260ºC. Свариваемые поверхности должны быть зачищены и обезжирены. В насадку вставляется с одной стороны фитинг, а с другой — обрезанный, подготовленный конец трубы. Нагрев длится 5-7 секунд.

После срабатывания индикатора детали вынимаются из насадки и плотно стыкуются между собой. Проворачивать состыкованные детали нельзя. Через 8-10 секунд собранный узел готов к работе. К стенам крепление делается специальными клипсами.

При монтаже наружного трубопровода металлопластиком, все операции проводятся в той же последовательности. Стыковка элементов трубопровода делается с помощью резьбовых фитингов.

Цена пластиковой трубы

Приобретая материалы для работы, рекомендуют быть предельно внимательным. Изделия из пластика, особенно торцы, не должны содержать шероховатостей и неровностей. Заготовки должны иметь ровную округлость.

Цена на заготовки для ПП трубомагистрали следующая. Это от 1 до 7 долларов за один погонный метр. Приблизительно в таких пределах находится и цена на фитинги.

Наиболее дорогие материалы этого вида поставляют немецкие и итальянские фирмы. Товары от турецких и отечественных изготовителей стоят на порядок ниже.

Такой товар стоит немного дороже, но это вполне оправдается длительной и надежной работой построенной системы.

Принцип работы и устройство дачного водоснабжения

Итак, давайте попробуем описать общую структуру системы водоснабжение загородного дома, из каких элементов состоит и их особенности.

В самом общем виде мы получим:

Источник. Как было указанно выше, существуют два основных типа источников. Природные, а также другие мы не будем рассматривать в данной статье, поскольку они не имеют широкого распространения, а их использование ограниченно по ряду объективных причин.

Система забора воды. Как правило, это специальный электрический насос. Для колодца возможен ручной вариант, но считать его приемлемым нельзя, поскольку современные условия позволяют выбрать насос нужного типа, качества и цены.

Тем более, вручную наносить воды для бани или поливки очень сложная в физическом плане задача. Таким образом, в качестве системы забора, приемлемым можно считать только электрические насосы или насосные станции.

Строим систему водоснабжения на даче

Прежде всего, необходимо тщательно продумать, как и что будете делать. Определиться с источником, продумать и решить какой насос будет использоваться. Решить куда будет подаваться вода, подумать о том, где будут расположены емкости для хранения ее запасов, каким образом и где будут проходить трубы.

После того, как проект готов, если источником будет скважина, то готовы все необходимые документы, можно приступать к работам. Помните о том, что начинать лучше всего весной или в начале лета: у вас должно быть достаточно времени для проверки и обкатки всей системы.

Делая водоснабжение своими руками, старайтесь придерживаться определенного, предварительно обдуманного плана работ. Прежде чем приступать, покажите свои схему водоснабжения специалисту, может он что-то посоветует и поправит.

Заметим, в последнее время для централизованного водоснабжения часто используют специальные станции для водоснабжения, которые автоматически отслеживают потребность в воде. Т.е., когда вы открываете кран, насосная станция запускается, когда кран закрывают, станция отключается. Их достоинства бесспорны и очевидны.

Летом и зимой с чистой водой

В крупном садоводческом товариществе, расположенном в Курортном районе Ленинградской области в непосредственной близости от поселков Разлив, Тарховка, Горская, проблема водоснабжения решена просто. От существующих водоразборных колонок, находящихся под юрисдикцией ГУП «Водоканал» и являющихся коллективными источниками водоснабжения указанных поселков, к магистральным трубам СНТ подключены водоводы.

Таким образом, садоводы получают водопроводную воду и, соответственно, платят за это «Водоканалу», с которым у СНТ заключен договор. На территории садоводства расположено несколько водомерных узлов, и дачникам выставляются счета за потребленную в течение отчетного периода воду. Внутри садоводства осуществляется сбор средств на обслуживание водопроводной сети, находящейся в ведении самого СНТ.

Члены садоводства своими силами осуществили прокладку двух водопроводов: летнего – на все участки, и зимнего – по желанию. Такое решение было принято в связи с высокой стоимостью обустройства круглогодичной системы водоснабжения, поэтому дачники, проживающие в СНТ только летом, были избавлены от неоправданных расходов на организацию водопровода, пользоваться которым не станут.

Результаты работы правления и членов СНТ следующие:

проложено 17 км водопроводных труб всесезонной системы водоснабжения;
к зимнему водопроводу подключилось более полутысячи участков;
к существующим магистральным сетям подсоединены пожарные гидранты для обеспечения водой машин спасательных служб в случае возникновения пожара;
30 пожарных гидрантов принято представителями службы пожаротушения.

Выбор диаметра труб и фитингов

Ключевыми при подборе труб и фитингов для водопровода являются следующие параметры:

Диаметр внутренний. Как для труб, так и для фитингов он должен быть одинаковым. Находится в прямой зависимости от толщины стенки.
Длина трубы.
Условный проход. Обозначается Ду с добавлением значения в мм.
Толщина стенки.

На выбор диаметра труб оказывает влияние скорость потока. Номинальное ее значение для стандартного водопровода составляет 0,02 км/сек. Существует следующая взаимосвязь между длиной водопровода и диаметром труб:

При длине системы до 30 м оптимальный диаметр трубы 25 мм, что обеспечивает пропускную способность 30 л/мин.
Для монтажа водопровода длиной более 30 м подойдут трубы диаметром 32 мм, увеличивающие показатель пропускной способности до 50 л/мин.
Для системы длиной менее 10 м применяют трубы с диаметром 20 мм.

Важно: Выбирая трубы по диаметру, ориентируйтесь на предполагаемый расход воды, учитывая, что пропускная способность крана кухонного и в ванной составляет не более 5 л/мин. Чем больше точек потребления, тем больше диаметр труб.. На выбор диаметра труб для дачного водопровода решающее влияние оказывают следующие параметры:

На выбор диаметра труб для дачного водопровода решающее влияние оказывают следующие параметры:

длина системы;
предполагаемое число стыков;
количество поворотов;
норма потребления;
напор воды.

Имейте ввиду: при одинаковом диаметре труб для холодной и горячей воды, толщина стенок у последних должна быть в 2 раза больше.

Типы скважин для частного водопровода

Непригодная для питья верховодка вполне подойдет для полива огорода, уборки и подобных нужд. Получить ее проще и дешевле путем устройства скважины-иглы, называемой также абиссинским колодцем. Он представляет собой колонну толстостенных труб ВГП Ø от 25 до 40 мм.

Абиссинский колодец – самый простой в исполнении и дешевый способ получения воды для временного снабжения дачного участка

Первое звено колонны оснащается наконечником и фильтром, устроенным прямо в стенках водо-газопроводной трубы. Абиссинскую скважину не бурят, а забивают в грунт с помощью увесистой бабы, которую присоединяют к тросу, перекинутому через блок.

Это самый дешевый и легкий способ получения воды для временного водоснабжения. Для дачников, нуждающихся исключительно в технической воде и только в летний период.

Скважины на песок могут поставлять воду как для технических, так и для питьевых целей. Все зависит от конкретной гидрогеологической обстановки на загородном участке.

Если водонос сверху перекрывает слой водоупорных грунтов, то вода вполне может оказаться питьевого разряда.

Препятствующие проникновению воды грунты водоупора пресекают проникновение бытовых стоков. Если вмещающий воду песок не имеет природной защиты в виде суглинка или твердой супеси, о питьевом назначении вероятнее всего придется забыть.

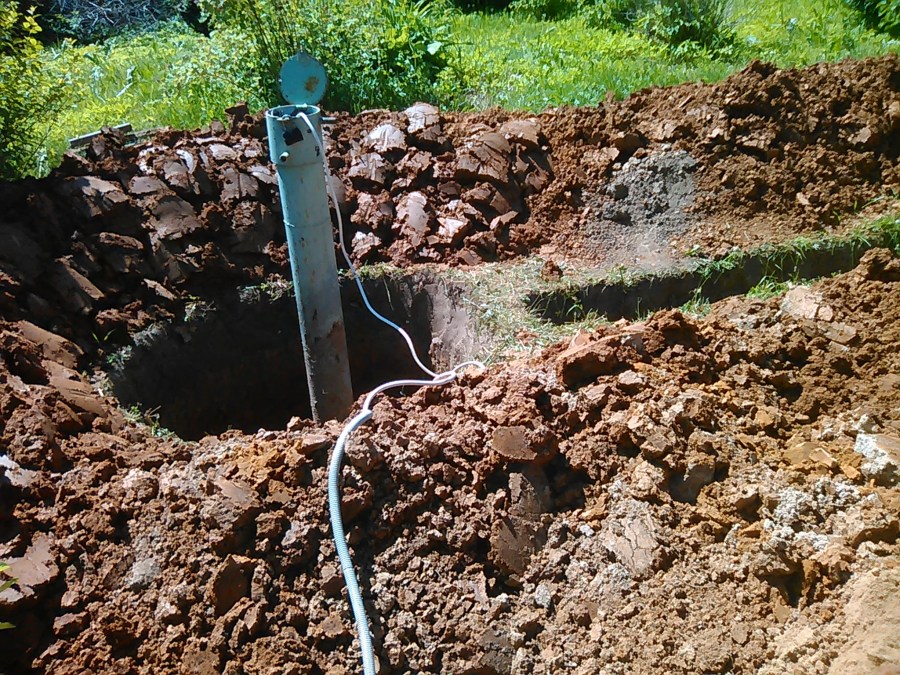

Стенки скважины укрепляют колонной стальных обсадных труб, соединенных между собой муфтами или сварным швом. В последнее время активно используется полимерная обсадка, востребованная частниками из-за доступной цены и устойчивости к коррозии.

Конструкция скважины на песок предусматривает установку фильтра, исключающего проникновение в ствол гравия и крупной песчаной взвеси.

Устройство скважины на песок обойдется значительно дороже абиссинского колодца, но дешевле бурения выработки в скальных грунтах

Рабочая часть скважинного фильтра должна выступать за пределы водоносного пласта сверху и снизу минимум на 50 см. Т.е. ее длина должна быть равна сумме толщины водоносного пласта и как минимум 1 м запаса.

Диаметр фильтра должен быть на 50 мм меньше диаметра обсадной трубы, чтобы его свободно можно было погрузить и извлечь из ствола для прочистки или ремонта.

Без фильтра и частично без обсадки могут обойтись скважины, ствол которых заглублен в скальный известняк. Это наиболее глубокие водозаборные выработки, извлекающие воду из трещин в коренной породе.

Служат они дольше аналогов, заглубленных в песок. Им не свойственен процесс заиливания, т.к. в толще вмещающих воду грунтов нет глинистой взвеси и мелких песчинок.

Риск бурения артезианской скважины заключается в том, что зону трещиноватости с подземной водой можно не обнаружить

Обсадка артезианских скважин устраивается по телескопическому принципу. Каждый нижележащий ярус конструкции должен быть на 50 мм уже предыдущего.

На глубине свыше 100 м допустимо применение асбестоцементных труб или проходка скважины вовсе без обсадки, если скальные стенки гидротехнического сооружения нет необходимости укреплять.

Если артезианской скважиной пройдено больше 10 м трещиноватой скальной породы, вмещающей подземные воды, то фильтр устанавливается. Его рабочая часть обязана перекрыть всю поставляющую воду толщу.

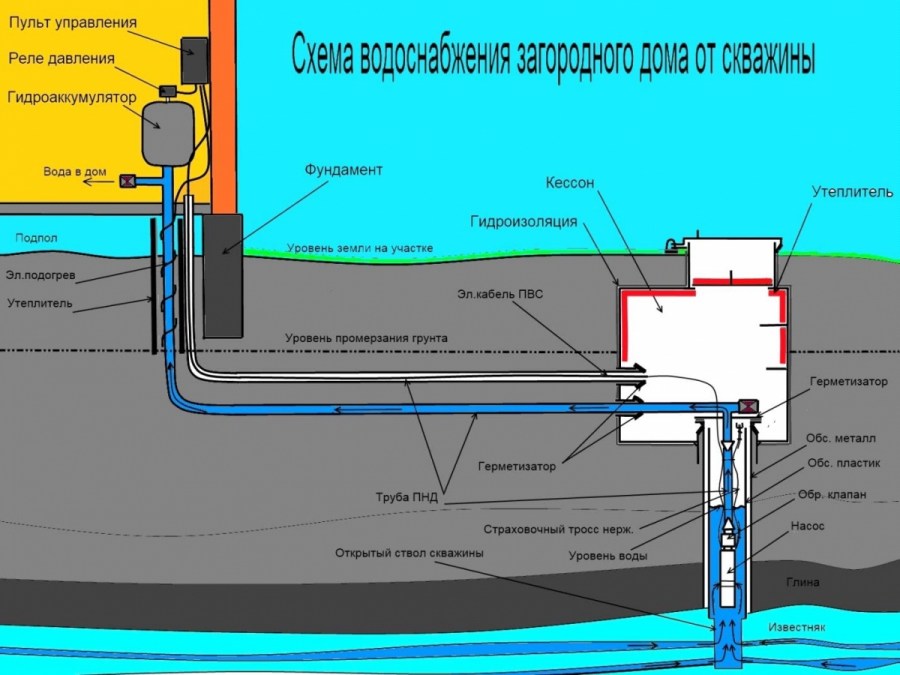

Схема системы водоснабжения автономного дома с одним фильтром характерна для артезианских скважин, не требующих многоступенчатой очистки воды

Подбор и монтаж оборудования для поставки воды

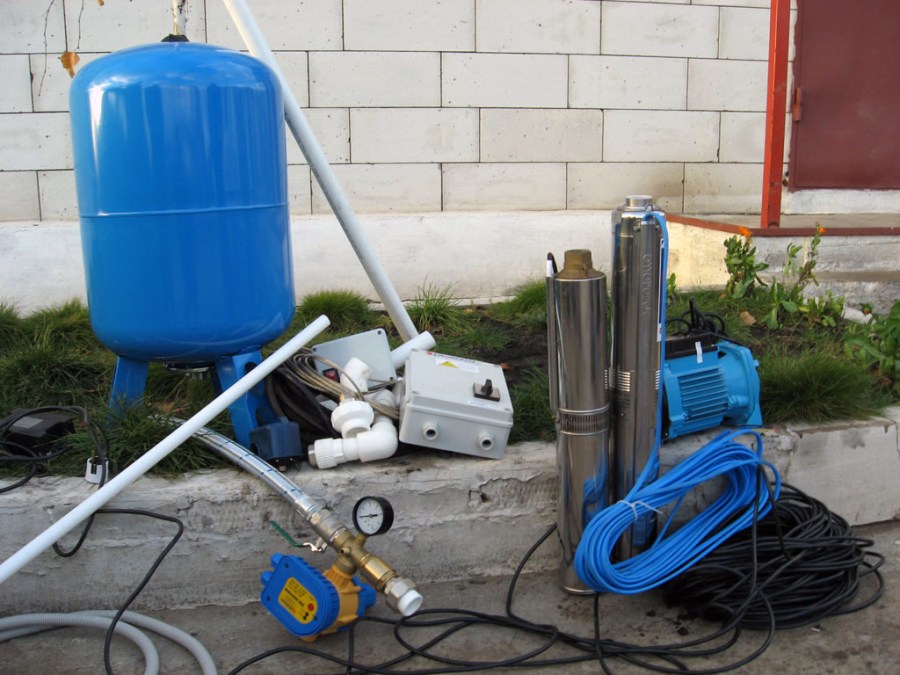

Оборудование для индивидуального водоснабжения состоит из следующих элементов:

Насоса, он может быть погружным либо располагаться на поверхности.
Автоматики, управляющей работой насоса и предохраняющей его от перегрузок.
Гидроаккумулятора, открытого либо закрытого (мембранного бака). Последний предпочтительнее, он обеспечивает стабильное давление в водопроводе.

Открытый накопитель воды приходится устанавливать в верхней точке водопровода, на чердаке или под потолком верхнего этажа. Закрытая ёмкость не имеет ограничения по месту установки.

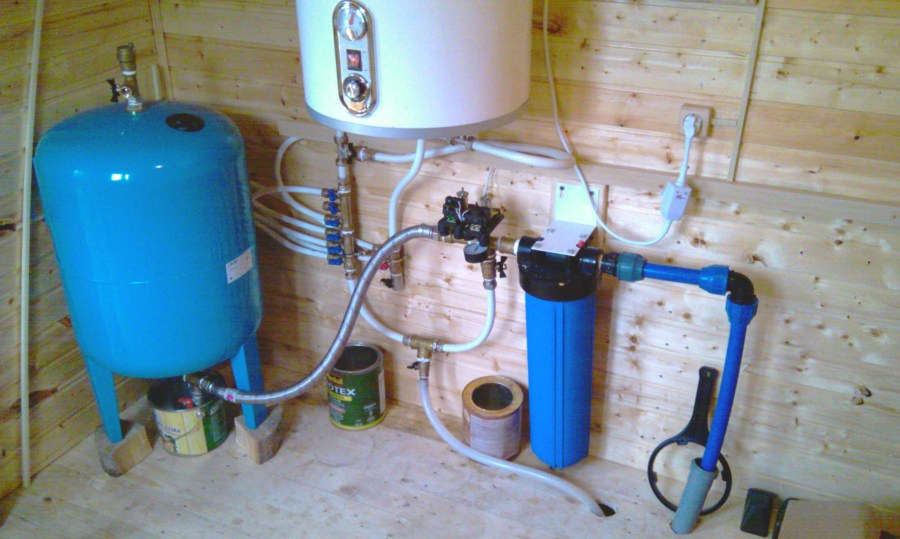

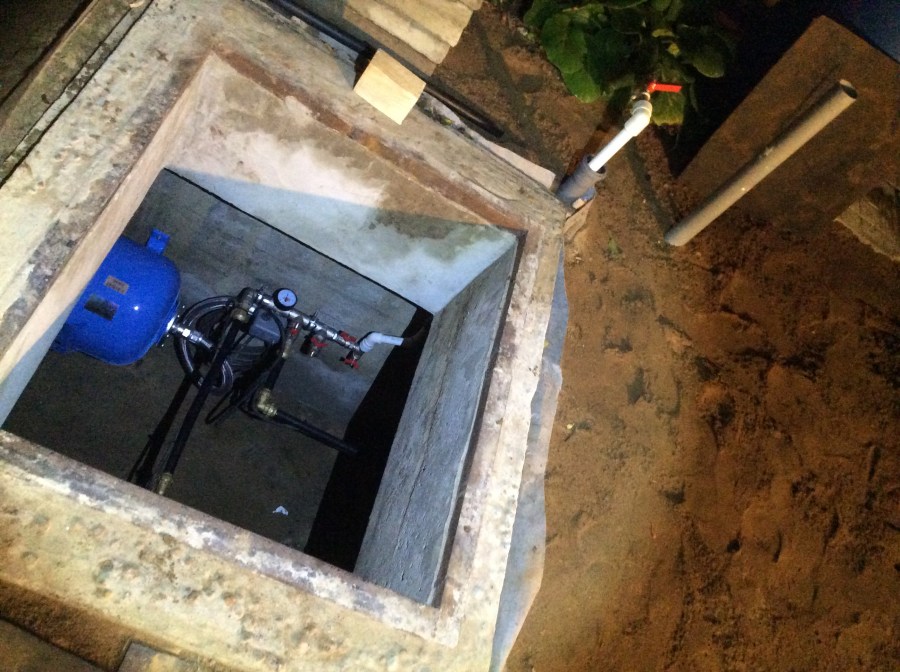

Основные элементы водоснабжающего оборудования частного дома из скважины: насос, гидроаккумулятор, автоматика

Характер обустройства скважины в значительной степени определяется типом и местом установки водоснабжающего оборудования. Рассмотрим основные варианты комплектации источника оборудованием.

Поверхностный насос для неглубокой скважины

Поверхностный насос ощутимо дешевле, проще в установке и обслуживании, чем погружной. Наиболее рациональный и экономически оправданный вариант — комплектная насосная станция «три в одном», в состав которой входит поверхностный насос, относительно небольшой (20-60 л) мембранный бак и вся необходимая автоматика.

В скважину опускают только всасывающий шланг. Таким образом, упрощается обустройство скважины, обслуживание насоса. К тому же шланг имеет небольшой диаметр, что позволяет использовать его в так называемых «нортоновских скважинах» (абиссинских колодцах), куда погружной насос просто не поместится.

Насосные станции имеют лишь один, но весьма существенный недостаток. Поверхностная помпа не в состоянии поднять воду с большой глубины, для большинства моделей предел — 8-10 м. Это ограничивает сферу применения насосных станций колодцами и неглубокими скважинами.

Из-за малой высоты подъёма насосные станции с верхним расположением помпы зачастую приходится устанавливать максимально близко к устью скважины. В противном случае придётся дополнительно преодолевать гидравлическое сопротивление от источника воды до места в доме, где установлен насос.

Принципиальная схема водоснабжения на основе комплектной насосной станции с поверхностным расположением насоса. Применяется для неглубоких скважин из-за небольшой высоты подъёма воды

Погружной насос для глубокой скважины

Для подъёма воды из скважин глубиной более 10 м приходится использовать погружные насосы. Правильный выбор помпы и определение её высоты подвеса в обсадной трубе — отдельный и довольно непростой вопрос.

В рамках темы статьи нам лишь нужно понять, каким дополнительным оборудованием оснащается насос, как он монтируется, подключается.

Как мы уже упоминали, обязательные элементы водоснабжающего оборудования индивидуального дома — гидроаккумулятор и управляющая автоматика. В случае с погружным насосом, высота подъёма которого в разы больше, чем у поверхностного, никаких ограничений по месту установки закрытого гидроаккумулятора нет.

Мембранный бак и управление можно размещать довольно далеко от устья скважины, расстояние до источника незначительно влияет на работу системы. Отличное место для размещения оборудования — сухое и чистое техническое помещение в доме, в подвале или первом этаже.

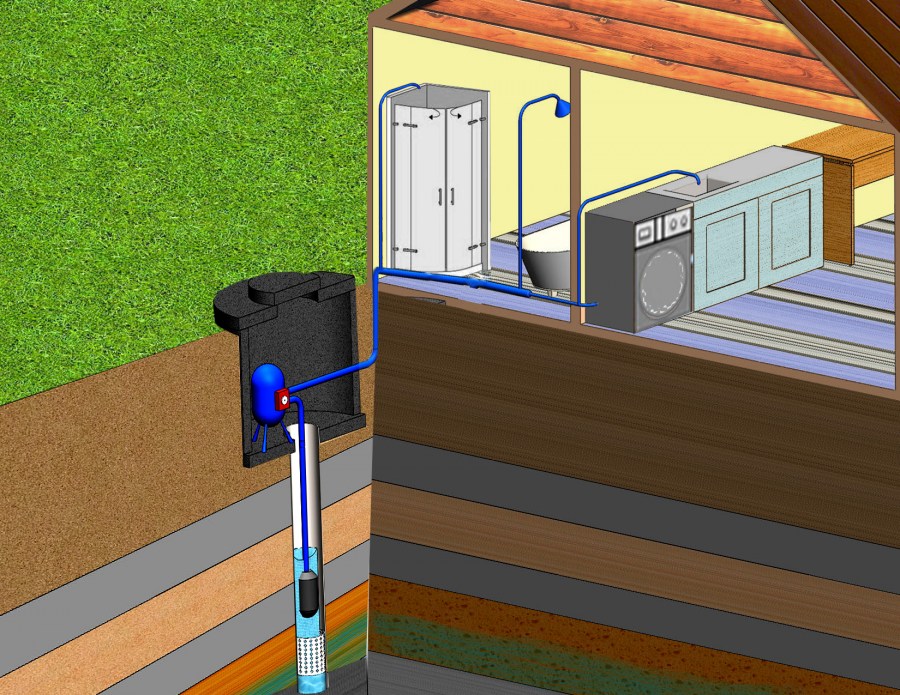

Схема автономного водоснабжения на основе погружного насоса. Мембранный бак можно располагать на довольно большом расстоянии от скважины

Летнее водоснабжение

Летний водопровод рассчитан на эксплуатацию исключительно при положительных температурах. Прежде, чем выбрать тип такой системы необходимо продумать, как часто она будет эксплуатироваться. И уже в соответствии с нуждами отдается предпочтение стационарному или разборному водопроводу. Вторая модификация очень проста в устройстве, поскольку подразумевает использование обычных шлангов, лежащих на земле. С наступлением осени они просто убираются в сарай до следующего сезона.

Автоматический полив

Стационарная система летнего водоснабжения включает прокладку труб в земле, на поверхности остаются только водозаборные краны. Трубы для водоснабжения на даче, предназначенные для эксплуатации, как летом, так и зимой могут быть двух типов:

полиэтиленовые (ПНД);
полипропиленовые (ПП).

Трубы ПНД отличаются более низкой ценой, но зато комплектующие обойдут недешево, а в случае с трубами ПП все наоборот. Хотя при монтаже полипропиленового трубопровода понадобится специальный паяльник.

Оба вида труб устойчивы к промерзанию. Если предполагается, что они будут использоваться и зимой, то глубина траншеи для закладки должна быть не менее 1,5 м, то есть ниже уровня промерзания почвы в средней полосе. Если вода по трубам будет транспортироваться только в летний период, то достаточно глубины в 1 м. Закладывать тубы в траншеи имеет смысл только в районе жилого строения – на огороде и в саду разводка производится прямо по поверхности.

Оптимальным материалом для водопровода считаются:

В здании – трубы диаметром 15 мм.
Для подводки – трубы диаметром 20-25 мм.
Входная труба – диаметром от 32 мм.

Монтаж трубопровода водопроводной системы

Самостоятельный монтаж водопровода на даче

Дачный водопровод из полиэтиленовых труб смонтировать своими руками вполне возможно. Нужно лишь выбрать подходящую схему разводки и подобрать комплектующие.

Источник водообеспечения

В первую очередь обращают внимание, откуда будет происходить запитка. Именно от источника отталкиваются при составлении проекта. Это может быть:

Это может быть:

городская либо поселковая сеть;
колодец или скважина;
река или пруд;
автономная емкость для воды.

Подсоединение к центральному водопроводу осуществляют с помощью накладного тройника с болтовым закреплением в месте ввода.

Из естественного водоема воду используют обычно для полива огорода – для питья она недостаточно чистая.

Чистая вода пролегает очень низко в почвенных слоях и добывается из артезианской скважины за счет глубокого бурения. Песчаный аналог такой глубиной не отличается, потребуется ставить фильтры для очистки от примесей. То же касается дачного колодца. Во всех этих случаях потребуется подсоединение насоса через обратный клапан и специализированные фитинги.

Тип конструкции и схема разводки

Если дача используется только на лето, для отдыха на выходных либо выращивания овощей и фруктов, рентабельнее установить водопровод наружного типа. В этой ситуации проведение трубопровода производится по территории участка и стенкам дачного дома. Обычно это разборный вариант из труб либо гибких шлангов, состыкованных между собой переходниками. При этом элементы просто располагаются на земле либо приподняты над ней.

Наружная система водоснабжения несложна в сборке и не нуждается в дополнительных работах, связанных с выкапыванием траншей и гидроизоляцией труб.

При частых поездках на дачу или постоянном проживании оборудуют скрытую систему водообеспечения, как в обычных частных домах. Иначе в зимнее время трубы померзнут и могут деформироваться. Чтобы этого избежать, их помещают в землю ниже глубины промерзания почвы для предотвращения замерзания воды во время сильных холодов.

Сама схема разводки может включать:

отводку для питьевой воды;
водоотведение к бане, летнему душу, бассейну;
ветку для полива садово-огородного участка;
линию для капельного полива теплицы;
трубопровод во времянку либо гараж для технических нужд.

Разводка начинается со схематичного расположения всех труб водопровода. Такая схема поможет рассчитать количество требующихся материалов и облегчит выполнение последующих монтажных работ. Она позволит определить точное местоположение линий, что важно при ведении ремонтных либо строительных работ

Способы устройства зимнего водопровода

Для устройства водопровода, который будет выполнять свою основную функцию – снабжение водой круглый год, необходимо выбрать один из двух вариантов:

Проложить водопровод таким образом, чтобы трубы пролегали ниже глубины промерзания грунта.
Укладывать трубы выше горизонта промерзания, но при этом делая их утепление.

Оба способа имеют свои достоинства и недостатки. Рассмотрим их более подробно.

Способ № 1 — ниже глубины промерзания

Данный способ целесообразно применять в случае, когда глубина промерзания составляет не более 150 см. При этом значение глубины промерзания определяется исходя из данных за последние 10 лет.

Также стоит учитывать, что периодически случаются и очень холодные зимы, когда грунт промерзает ниже. Исходя из этого, становится понятно, что прокладка труб должна производиться на глубину, равную глубине промерзания грунта в регионе плюс 20 – 30 см.

Устройство водопровода начинается с выкапывания траншеи требуемой глубины от колодца до точки входа водопровода в дом.

На дно траншеи засыпается песок слоем 10 см и укладываются водопроводные трубы. Траншея засыпается землёй, грунт на месте засыпки уплотняется.

Несмотря на то, что это самый простой и недорогой способ создания зимнего водопровода из колодца, возникает проблема с выбором труб: полиэтиленовые трубы здесь не подойдут, т.к. не выдержат массу грунта, давящего сверху, а металлические трубы (стальные) будут подвергаться коррозии.

Проблему можно решить, обработав трубы перед укладкой антикоррозийным составом.

Для прокладки трубопровода на большой глубине можно использовать толстостенные полиэтиленовые трубы, но при этом они должны укладываться в защитном гофрированном кожухе

Кроме проблемы с выбором труб такой способ устройства зимнего водопровода имеет ещё несколько недостатков:

при проведении ремонтных работ возникает потребность в большом объёме земляных работ;
сложность поиска поврежденного участка трубопровода;
вероятность промерзания и разрыва труб в системе водоснабжения в случае недостаточного заглубления водопроводной системы.

Чтобы свести количество аварий на водопроводе к минимуму рекомендуется делать как можно меньше стыков труб между собой, т.к. именно на стыках чаще всего возникают течи.

Также при устройстве зимнего водопровода ниже уровня сезонного промерзания необходимо особенно тщательно следить за герметичностью в месте примыкания труб водопровода к колодцу.

При прокладке трубопровода ниже уровня сезонного промерзания траншея заглубляется на 20 – 30 см, чтобы обеспечить формирование песчаной подушки в 15 см и проложить трубы на требующейся глубине

Способ № 2 — утепление водопровода

При этом способе водопровод закапывается на глубину 40-60 см, но трубы укладываются в траншею утеплёнными.

Для северных регионов целесообразным будет произвести облицовку траншеи кирпичом или ячеистыми бетонными блоками для повышения показателей теплосохранения.

Конечно, это значительно повысит стоимость строительства зимнего водопровода, но даёт 100%-ю гарантию от промерзания.

Сверху такая траншея прикрывается бетонными плитами и засыпается грунтом. Трубы для устройства утеплённого водопровода обычно применяются самые обычные: полимерные низкого давления и подходящего диаметра.

Какой утеплитель использовать? Здесь возможны два варианта:

жесткие теплосберегающие оболочки из пенопласта или экструдированного пенополистерола (“скорлупа”);
мягкие теплоизоляционные материалы (вспененные полиэтиленовые варианты, минеральная и базальтовая вата с наружно водоотталкивающей защитой).

При выборе теплоизоляционного материала для труб необходимо обратить внимание не только на его стоимость и удобство применения, но и на физические свойства. Например, минеральная вата – недорогой и простой в монтаже утеплитель, но имеет высокие водопоглощающие свойства, а значит, она должна использоваться с обязательным устройством слоя пароизоляции

Например, минеральная вата – недорогой и простой в монтаже утеплитель, но имеет высокие водопоглощающие свойства, а значит, она должна использоваться с обязательным устройством слоя пароизоляции.

Базальтовая вата на основании осадочных горных пород – достаточно тяжёлый утеплитель, который нельзя применять для труб небольшого диаметра.

Выбор утеплителя должен производиться исходя из условий местности: влажности грунта, глубины промерзания, а также учитывая диаметр и тип труб

Для засыпки траншеи с утеплёнными трубами лучше всего использовать не выкопанный грунт, а щебень или керамзит.

Эти материалы обладают более низким коэффициентом теплопроводности, чем грунт, а следовательно обеспечат более длительное сохранение тепла.

Сколько стоит строительство коллективного водоснабжения?

По словам директора фирмы по бурению и водоснабжению, комплексное строительство летнего варианта водопровода обходится примерно в 40 тысяч рублей с участка, а зимнего — в 80-90 тысяч рублей. «Если один человек захочет прорубить свою скважину, ему она обойдется в 250-300 тысяч рублей.

Плюс он должен будет сам обслуживать систему: если насос сгорел, придется менять самому. При комплексных работах профессиональная обслуживающая организация занимается этим по договору», — говорит Багдасарян.

Дальнейшую разводку водопровода по участкам каждый клиент делает сам: цены зависят от объема работ и материалов. «Кто-то использует металлопласт, кто-то — полипропилен, кто-то — полиэтилен, кто-то железо кладет. У кого-то двухэтажный дом, а кому-то надо на улицу только один гусак вывести. Диапазон стоимости большой, в среднем такая разводка труб может стоить около 20 тысяч рублей», — отмечает эксперт.

Список источников
