Снегоуборщик из триммера

Как сделать измельчитель

Из газонокосилки можно сделать мотокультиватор, который будет измельчать траву, листья и даже ветки. Для этого достаточно установить газонокосилку боком.

1. Чтобы устройство надежно закрепить, его переднюю часть прижимают к устойчивому основанию, а под колеса кладут кирпич.
2. Снизу оборудуют лоток для перемолотой массы. Его изготавливают из гибкого железного листа. Можно использовать фанеру длиной от 1 до 1,5 м.
3. После запуска газонокосилки рукоятку включения закрепляют проволокой.
4. Зеленую массу бросают на лоток и слегка подталкивают ее к ножам. Затем подвигают сам лоток с растительностью.

Как сделать снегоуборщик своими руками

Изготовление самодельной снегоуборочной машины для дома своими руками — отличная возможность не тратиться на приобретение дорогостоящих моделей от ведущих производителей и в то же время избежать трудоемкой расчистки участка от снега с помощью лопаты. Кроме того, техника собственного изготовления станет предметом гордости любого хозяина загородного дома или дачи.

Собрать самодельную снегоуборочную машину будет несложно, если иметь представление о принципе работы такой техники и ее устройстве. Для расчистки снега с поверхности дорожек и двора собственного дома достаточно будет собрать шнековую или роторную модель. Это несложные по устройству машины и изготовить их под силу каждому. Изготовление комбинированного самодельного снегоуборщика своими руками несколько сложнее, но при желании можно справиться и с этим.

Снегоуборочные машины могут быть как самоходными — на колесном или гусеничном ходу, так и несамоходными, для движения которых требуются усилия оператора

Перед тем как сделать своими руками снегоуборочную машину, необходимо определиться с типом двигателя. Оснащая технику двигателем внутреннего сгорания, следует учесть, что это будет достаточно мощный агрегат, который сможет функционировать на любой поверхности вашего участка. Однако, комплектующие и топливо для него достаточно дорогостоящие. Кроме того, к недостаткам относят сложное техническое содержание такой техники.

Что касается снегоуборочной машины своими руками с электродвигателем, то в этом случае можно использовать любой мотор от сравнительно мощного электрооборудования. Подойдет двигатель от триммера или электропилы. К достоинствам такой техники можно отнести доступность электроэнергии, к недостаткам — небольшой радиус действия. Чтобы охватить всю территорию потребуется наличие удлинителя или уличной проводки с несколькими розетками.

В сети можно отыскать большое количество видео самодельных снегоуборщиков, просмотр которых поможет наглядно ознакомиться с технологией изготовления снегоочистителей различных типов.

Устройство роторной снегоуборочной машины

Как сделать снегоуборщик из триммера своими руками?

Чтобы снегоочиститель из триммера получился эффективным и сбалансированным, при его изготовлении нужно придерживаться определенного порядка действий.

Алгоритм работ во время сборки должен выглядеть следующим образом:

1. В первую очередь нужно сделать заборный ковш для снегоуборщика. Для этого потребуется очистить пивную бочку и начертить на ее боковой стороне прямоугольник, отступив от краев и днища примерно на 5 см. Далее прямоугольник потребуется аккуратно вырезать, используя для этого болгарку. Стенки полученного ковша потребуется очистить от заусенцев;
2. Далее в нижней части пивной бочки потребуется просверлить отверстие – в него должна быть помещена выступающая часть необходимого для работы редуктора;
3. Затем в нижней части нужно просверлить еще 3 отверстия. В результате они должны совпадать с дырками, требуемыми для неподвижной фиксации штатного щитка на редукторе;
4. В одной из боковых частей пивной бочки необходимо просверлить отверстие в форме квадрата. Размеры его стенок должны составлять не менее 10×10 см. Это отверстие необходимо для непрерывного выброса снега во время использования снегоуборщика из триммера;
5. После проделанных работ у изготовителя должна получиться открытая передняя часть бочки. Ее третью часть потребуется закрыть небольшим куском жести. Непосредственно перед этим необходимо убедиться в том, что квадратное отверстие для выброса снега располагается в самом центре прикрываемой части;
6. После этого можно переходить к самостоятельному изготовлению ротора. Для его сборки нужно вырезать из стального листа 4 пластины, имеющие формы прямоугольников. Размеры их стенок должны составлять 25×10 см. Затем из каждой заготовки потребуется сделать лопасть – для этого одну длинную сторону каждой из заготовок необходимо обрезать под углом. Готовые лопасти нужно приварить к диску используемого триммера в форме креста;
7. Для сборки снегоуборщика из триммера потребуется дефлектор. Его можно сделать из частей, оставшихся после обрезания пивной бочки. Для этого один из ее кусков необходимо обрезать таким образом, чтобы у изготовителя получилась металлическая полоска. Ее длина должна составлять 30, а ширина – 15 см. Готовую заготовку потребуется слегка согнуть и надежно приварить к ней боковины – они будут препятствовать выбросу собираемого снега на выходе. Лучше всего, чтобы размеры боковин составляли в высоту не менее 10 см;
8. Далее нужно переходить к изготовлению лопатки для снегоуборщика. Ее можно сделать из цельного листа стали. Из него потребуется вырезать кусок, по форме напоминающий прямоугольник. Размеры куска должны составлять 30×40 см. Затем края заготовки нужно загнуть. Таким образом, должны получиться бортики, высота которых – примерно 2 см;
9. После этого к корпусу необходимо приварить дефлектор. При этом, он должен быть установлен в той части устройства, где ранее было просверлено отверстие для отбрасывания снега;
10. Далее в соответствующие отверстие нужно вставить редуктор. В конце механизм должен быть надежно закреплен болтами;
11. В конце потребуется установить ротор. После монтажа он должен располагаться так, как обыкновенный нож хозяйственного триммера.

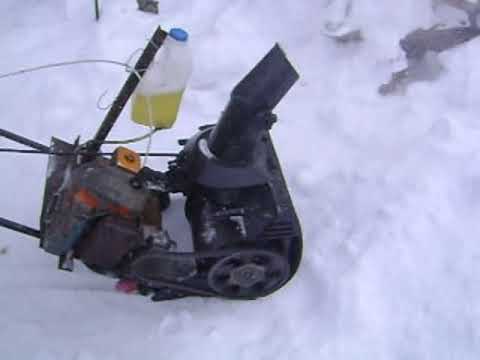

«Снегомет» из триммера и принцип его работы

Вариантов изготовления снегоуборщика из мотокосы множество. Остановимся на самом простом способе. Заменим режущий нож ротором. Этот снегоуборщик будет работать как обычная лопата. Только поднимать ее не придется, нужно просто возить по земле. Она будет сгребать снег, и выбрасывать его в сторону.

Материалы и инструменты

Перед нами задача: снегоуборочная машина своими руками из триммера. Одно условие: коса должна быть с прямой штангой и редуктором на конце. Желательно наличие в комплекте многозубового диска, для кошения густой травы. Далее, покупаем пиво, «Балтика» в большой жестяной бочке.

Выпиваем. Получаем главный из материалов – металл. Из инструментов пригодятся дрель, болгарка, сварочный аппарат.

Непьющие люди могут заменить дно бочки на листовой металл, 1,5 мм. Используя сварку изготовить нужные детали.

Пошаговое изготовление деталей и сборка

Приступаем к созданию запчастей. Обрезаем бочку по кругу, на высоте 150 мм от дна. Снизу проделываем дырку, в которою войдет выступающая часть редуктора триммера. Сверлим еще 3 маленьких дырки. Они должны располагаться так, чтобы совпадать с отверстиями для крепления щитка на редукторе.

На боку делаем квадратную прорезь, размерами 100 на 100 мм, для выброса снега.

Верхнюю открытую часть заготовки закрываем, на треть, куском жести. Предварительно убедившись, что щель выброса находится по центру закрытой части.

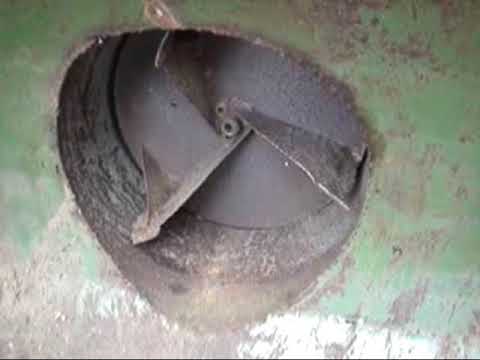

Делаем ротор. Вырезаем 4 заготовки прямоугольной формы, 250 на 100 мм. Предаем каждой болванке вид лопасти, обрезав один из углов на длинной стороне. Привариваем их к диску триммера крестом. Ротор готов.

Ротор снегоуборщика Дефлектор, отвечающий за направление выброса снега, также изготовим из остатков бочки. Вырезаем полоску металла шириной 150 мм и длиной 300 мм. Слегка изгибаем заготовку. К ней привариваем боковины, высотой 100 мм, предотвращающие разбрасывание снега на выходе.

Последнее, что нужно сделать – лопатка. Берем кусок металла размерами 300 на 400 мм. Загибаем края. Получаем бортики высотой 20 мм.

• Берем корпус и привариваем к нему дефлектор, в том месте, где прорезь для выброса.
• Снизу закрепляем лопатку.
• Вставляем редуктор триммера в отверстие и крепим болтиками.
• Устанавливаем ротор, как обычный нож мотокосы.

Более полная информация на приведенных видео:

снегоуборщик из триммера .

Как из триммера сделать ледобур?

Изготовление мотобура из триммера состоит из двух этапов – сборки редуктора и создания шнека. К каждому из них нужно отнестись в большой ответственностью, так как от этого зависит исправность и эффективность самодельного оборудования.

Выбор типа и сборка редуктора для мотобура

Первый этап изготовления мотобура из триммера заключается в выборе и сборке надежного редуктора. Все редукторы делятся между собой на несколько видов. В зависимости от изначального направления движения рабочей части различают следующие виды редукторов:

• механизмы, в которых встроенный выходной вал движется по направлению стрелки часов;
• редукторы, в устройстве которых выходной вал движется против часовой стрелки;
• механизмы реверсивного типа;

Самодельный бур из триммера лучше всего оборудовать реверсивным редуктором. Он даст возможность беспрепятственно извлечь рабочий орган бура в случае его заклинивания в грунте или во льду.

Для изготовления реверсивного редуктора потребуется подготовить:

• исправный червячный вал;
• прочный корпус;
• по 2 пары подшипников и конических шестерней;
• выходной металлический вал.

Помимо предварительной подготовки элементов, изготовителю мотобура потребуется схема. В ней должны быть указаны точные размеры всех используемых деталей и механизмов.

После изучения схемы можно приступать к изготовлению редуктора.

Порядок действий должен выглядеть следующим образом:

1. Вначале потребуется соединить выходной вал мотора и используемый червячный вал мотобура;
2. Далее нужно установить гибкую или жесткую муфту. Первый вариант подойдет для двигателя, создающего сильные вибрации. В этом случае гибкая муфта будет эффективно гасить вибрации, создаваемые коленчатым валом мотора и рабочим органом мотобура;
3. Затем потребуется соединить червячный вал и 2-рядную шестерню. Нижняя часть последней должна быть предварительно оборудована прямыми зубцами;
4. Во время изготовления редуктора между его деталями нужно оставить отверстие для беспрепятственного внесения смазки;
5. В конце останется настроить угловую скорость механизма. Для этого потребуется выбрать и сопоставить шестерни с подходящими размерами.

В результате выполненных действий изготовитель получит надежный 1-скоростной редуктор, обладающий максимально простым устройством. Механизм будет стабильно передавать усилие от вала ДВС триммера  на вал рабочего органа мотобура при любых эксплуатационных условиях.

Самостоятельное изготовление шнека

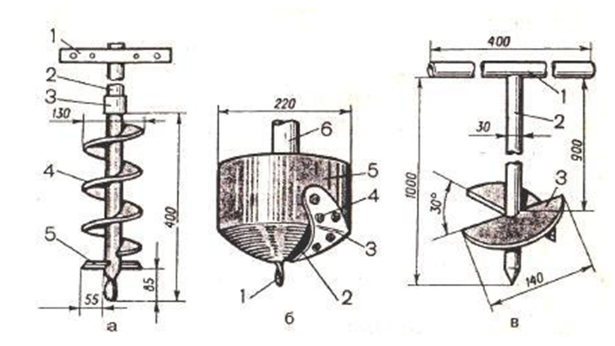

Чтобы собрать ледобур из мотокосилки, изготовителю обязательно потребуется шнековый механизм. Он имеет форму винта и служит в устройстве для нарезания земли или льда с последующей подготовкой отверстий. Чтобы сделать простейший шнек, изготовителю потребуется изучить чертежи механизма. Их соблюдение даст возможность собрать эффективный и выносливый узел, способный успешно выдержать сильные нагрузки.

Помимо изучения чертежей также потребуется подготовить следующие элементы:

• заостренное металлическое лезвие, изогнутое в форме винта;
• металлический сердечник;
• стальной наконечник.

В случае если мотобур будет использоваться для проделки отверстий в твердых каменистых грунтах, то металл для сборки шнека потребуется предварительно закалить. Это не даст металлу деформироваться во время сверления.

Виды насадок-культиваторов к триммеру

Культиваторные насадки хороши для обработки небольших земельных участков. Часто есть сразу несколько режущих деталей. У насадок может настраиваться ширина захвата фрез в пределах 130–250 мм. Чтобы не попал мусор, у них есть защитный щиток. Варианты использования:

• прополка небольших территорий;
• перекапывание огорода и клумб;
• рыхление грунта возле деревьев;
• окучивание моркови, картофеля и т.д.

Культиваторные насадки

Вращающий момент от двигателя агрегата передается на насадку-культиватор посредством вала в специальной штанге – ее нужно покупать отдельно. Этот узел различается количеством шлицев на торцевой части штанги. Их может быть 7 или 9. К примеру, насадка-культиватор Oleo-Mac к триммеру Husqvarna не подойдет.

Шлицевое присоединение фрез или дисков к валу удобно. Оно допускает свободное перемещение режущих органов, что идеально для культивации. Почву можно рыхлить с широким захватом – до 200–250 мм за проход. При выборе насадки нужно учесть механические ограничения по мощности привода. Если устройство рассчитано на мощность до 1,5 тыс. Вт, то культиватор подойдет лишь с целью обработки взрыхляемого грунта или окучивания грядок, картофельных кустов.

Разновидности конструкции

Насадки для триммера отличаются по типу режущего механизма. От него зависит эффективность и качество работ, которые предстоит выполнить при помощи бензинового агрегата. Культиваторная насадка для триммера бывает двух видов:

• Зубчатая. Такой тип включает в себя прямой ряд, состоящий из нескольких изогнутых и заостренных ножей. Они выворачивают землю и вскрывают ее. Зубчатая насадка бывает тяжелой – ее вес достигает 5 кг.
• Дисковая. Эти культиваторные приспособления оснащаются несколькими дисками, которые имеют закрепленные ножи. Окончания лезвий изогнуты в определенном направлении. Сверху них установлена протекционная заслонка, благодаря которой земля не вылетает во время рабочего процесса.

Приспособления для прополки могут крепиться к триммеру несколькими способами. Всего их три:

• возле двигателя вместо штанги;
• внизу штанги вместо редуктора;
• путем разъединения штанги посередине.

Насадка культиваторная для бензокосы

Преимущества и недостатки

Культиваторные насадки к триммеру имеют несколько важных плюсов. Подробнее о них:

• Отлично подходят для уборки и прополки. Инструмент часто применяют приверженцы органического земледелия, склонные считать, что часто рыхлить и окучивать почву вредно.
• Культиваторная насадка легко и быстро справляется с сорными растениями, которые еще не слишком сильно выросли. К тому же культивация позволят разрыхлить почву и насытить ее кислородом, что положительно повлияет на развитие растений.
• Простые в обслуживании и стоят на порядок дешевле по сравнению с подвесным оборудованием на мотоблок.
• Быстро вращающиеся фрезы способны обеспечить высокую эффективность работы.
• Подходят для рыхления почвы не только на обширном участке, но и в теплицах, цветниках, клумбах.
• Дисковый культиватор оснащается предохранительным кожухом.

Применение триммера с культиваторной насадкой

Любая насадка на бензиновый триммер имеет свои минусы. Обязательно учтите их. Это такие моменты:

• Любая насадка-культиватор для триммера значительно увеличит вес собранного агрегата – примерно на 5-6 кг. Длительная работа будет под силу не каждому.
• Насадка фреза не даст возможности прижать лезвия близко к почве. Чрезмерный нажим станет причиной поломки или как минимум изгиба штанги.
• Культиватор для мотокосы рекомендуется использовать на глинистом грунте, т.к. он не способен проникать вглубь – он будет лишь царапать поверхность земли.
• Привод бензиновых триммеров находится сзади работающего, а штанга часто является длинной. Во время культивирования постоянно появляются вибрации. Их величина обуславливается как изменяющейся нагрузкой на фрезы или диски, так и длинной штанги.
• Вибрации передаются через наплечный ремень на руки пользователя. Держать на весу емкий узел и управлять кнопкой включения агрегата не всегда удобно. Долгая культивация земли с применением насадки небезопасна для здоровья.

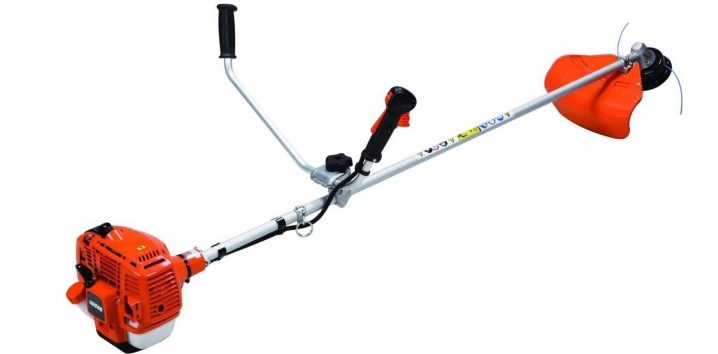

Какой триммер выбрать?

Для изготовления снегоуборщика понадобится довольно мощный агрегат. Он может быть сделан из электротриммера или бензокосы. Часто предпочтение отдается последней. Причиной тому служат технические характеристики первого. Электродвигатель такого устройства рассчитан на определенные силовые нагрузки. Нецелевое использование может привести к его скорейшему выходу из строя.

Важную роль играет конструкция штанги, ручной косилки, предназначенная для передачи крутящего усилия. Некоторые из них представляют собой изогнутую трубку. В таких «Дугах» передача осуществляется посредством гибкого троса. Данное инженерное решение не подходит для использования агрегата в целях уборки снега. Тросовая передача не справится с нагрузкой, которая возрастет в разы в процессе уборки снеговых осадков.

В таких модификациях движущая энергия передается посредством карданного вала. Он значительно опережает тросовый эквивалент по техническим показателям.

Для изготовления снегоуборщика можно использовать колесную газонокосилку. Подойдет модель, оснащенная двумя колесами и вращающимся рабочим элементом, расположенным в передней его части. Косилка подходящей конфигурации изображена на фото ниже.

Четырех колесная модель не подходит для переделки в снегоуборочную машину.

Мотовелосипед из триммера – на что обратить внимание перед сборкой?

Прежде, чем начать собирать мотовелосипед своими руками из бензокосы, потребуется выбрать двигатель, который станет основой самоделки. Именно мощность ДВС напрямую влияет на тяговые характеристики и выносливость приспособления.

На практике лучше всего себя показали самоделки, оборудованные двигателями от триммеров с мощностью от 3 л. с. и выше. Каждый такой самокат с мотором способен перевозить 1 взрослого человека с ручной поклажей, имея, при этом, дополнительный запас крутящего момента.

Категорически не рекомендуется собирать самоделку на базе электрических двигателей от триммеров. Связано это с низким запасом мощности таких моторов, а также их неустойчивостью перед плохими погодными условиями

Если же другого выхода нет, и под рукой у изготовителя есть только электромотор, то при монтаже двигателя нужно уделить особое внимание его защите от внешних факторов: влаги, пыли, мусора. При дальнейшей эксплуатации самоката с электрическим мотором от триммера потребуется делать частые перерывы для охлаждения двигателя

В противном случае двигатель быстро выйдет из строя.

Разобравшись с мотором, нужно переходить к раме велосипеда. Ее потребуется оборудовать дополнительной платформой, на которой будет крепиться мотор и бак для топлива. При этом последний должен располагаться выше двигателя от триммера, чтобы горючее поступало к силовому агрегату естественным путем.

Очень важно, чтобы самодельные велосипеды с мотором от триммера были оборудованы удобным рулем, на ручки которого можно вынести все нужные для работы переключатели. Это упростит эксплуатацию самоделки при передвижении на высокой скорости

Правильная эксплуатация — советы

Чтобы самодельный уборщик снега прослужил долго, не следует использовать его на максимуме. Если чувствуется, что агрегат не справляется, нужно откатить его и попробовать убрать снег с этого участка снова.

Другие советы при уборке снега самодельным аппаратом:

1. Осенью убирайте с участка все лишние предметы и мусор, чтобы снегоуборочный агрегат впоследствии не споткнулся о них и не сломался.
2. Очищайте устройство от снега и льда после работы. Из-за нагрева двигателя может образовываться корочка льда.
3. Перед работой и после нее бензиновый двигатель нужно прогреть. В первом случае это нужно для восстановления тепловых зазоров, во втором для просушки после очищения.

Агрегат нужно регулярно смазывать. Лучше для этого использовать зимние синтетические составы.

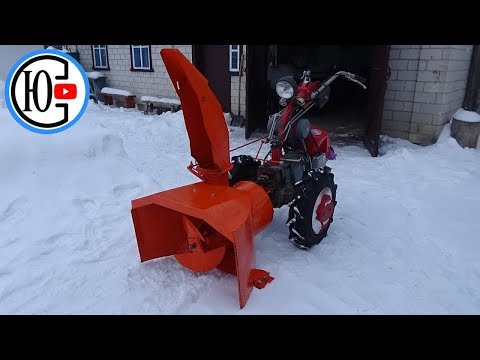

Снегоочиститель для мотоблока

Этот тип снегоуборочных машин конструируется на двигателе от мотоблока. Такой агрегат почти не требует затрат физических усилий и способен очистить обширные площади от снежного покрова. Возможно использование старого бензинового двигателя мощностью от 6,5 л/c.

Необходимо построить снегоочиститель таким образом, чтобы снятие двигателя для обслуживания не составляло большого труда. И также рекомендуется установить ручной запуск, потому как при установке аккумулятора или генератора увеличивается вес снегоуборочной машины.

Зимний мотоблок отлично подойдёт для уборки снега. Этот снегоочиститель проще всего будет собрать при помощи специальной насадки для снегоуборочных машин. Однако в целях экономии средств рекомендуется такую насадку собрать самому из подручных материалов. Существует три основных варианта таких устройств.

Вращающиеся жёсткие щётки. Такой вариант отлично подойдёт для уборки снежного покрова небольшой высоты, а также для уборки территории, где существует вероятность повреждения декоративной плитки или другого покрытия. Такие щётки способны захватывать до 1 метра площади чистки. Крепятся они на вращающемся шнеке под специальным навесом. Ещё одним плюсом является возможность регулировки направления движения щёток.

Подвесная лопата с прикреплёнными к ней ножами. Такая техника будет отлично справляться с залежавшимся снегом. Универсальной сцепкой это нехитрое приспособление присоединяется к тяговому устройству. Нижняя часть такой лопаты обязательно должна быть покрыта резиной. Это делается для того, чтобы избежать повреждений покрытия под снегом и самой лопаты. Этот снегоочиститель будет работать как бульдозер — разрыхлять слой снега, а затем перемещать его в отвал. Ширина захвата снежного покрова достигает 1 метра.

Самой эффективной приставкой для мотоблока является снегоотбрасыватель роторного или фрикционного типа. Основным элементом такой конструкции является шнек с прикреплённым к нему лопатным колесом.

При вращении устройство захватывает снег и перемещает его вверх при помощи колеса. Снег при этом отбрасывается на очень большое расстояние, а толщина захватываемого покрова может достигать 25 см за раз. Именно поэтому эта насадка является самой эффективной снегоуборочной конструкцией для мотоблоков.

Оснащение ротором

В роторном снегоуборщике снег выбрасывает ротор, создающий повышенную центробежную силу. Проходя через патрубок, снег отбрасывается на расстояние 6-7 метров. Роторный снегоочиститель работает наподобие мощного пылесоса. Однако для срыва наледи он не предназначен. Это даже опасно, поскольку попадая на лопасти ротора, мелкие и крупные частицы льда, обязательно их повреждают. Изготовить роторный снегоуборщик самостоятельно, значительно проще, чем шнековый аппарат. Однако трудности существуют в обеих вариантах. Достоин внимания и комбинированный снегоуборщик. Поводом для появления такого варианта снегоочистителей, стали достоинства и недостатки двух первых видов аппаратов.
