Навесы во дворе частного дома

Навес из дерева

Не менее популярным материалом для конструирования навесов, является дерево. Из него можно сконструировать даже двухскатную конструкцию кровли. Смотрите статью по теме: как сделать беседку на даче.

Подготовительные работы и составление схемы

Перед тем, как сделать навес для своего участка, необходимо определить его размеры и предназначение. Размеры определяются, отталкиваясь от площади участка. Для частного дома в основном такие конструкции имеют ширину в 7,5 м и длину 9 метров. Но независимо от так называемых стандартов, перед началом работ нужно составить правильный план с наличием будущей конструкции. Такой проект даст возможность правильно рассчитать количество материалов, подобрать конструкцию крыши и рассчитать нагрузку на опоры.

Монтаж опор

Инструмент:

ручной бур или буровая установка;
дрель и шуруповерт;
саморезы, гвозди и болты диаметром 1 см;
брус сечением не менее 50х50 и в достаточном количестве;
песок, цемент, щебень, емкость для замесов раствора;
ножовка или электрическая циркулярная пила;
строительная рулетка и карандаш;
листы ОСБ.

После составления проектов приступаем к монтажу опорных брусов.

Работа проводится так:

ручным буром или установкой делаются на выбранном участке отверстия;
устанавливаем бруса в ямы, предварительно их обрабатывают битумом;
замешивается бетон или раствор и заливается в ямы;
в ямы вставляются кронштейны и через несколько недель приступают креплению элементов обвязки.

Обвязка конструкции

Конструирование обвязки проходит также поэтапно.

Работы по изготовлению обвязки:

на стойках фиксируются балки несущей конструкции;
для фиксации используются болты;
добавляем к конструкции еще одну доску для усиления и стягиваем каркас;
из бруса сечением 1х1 см устанавливаем раскосы.

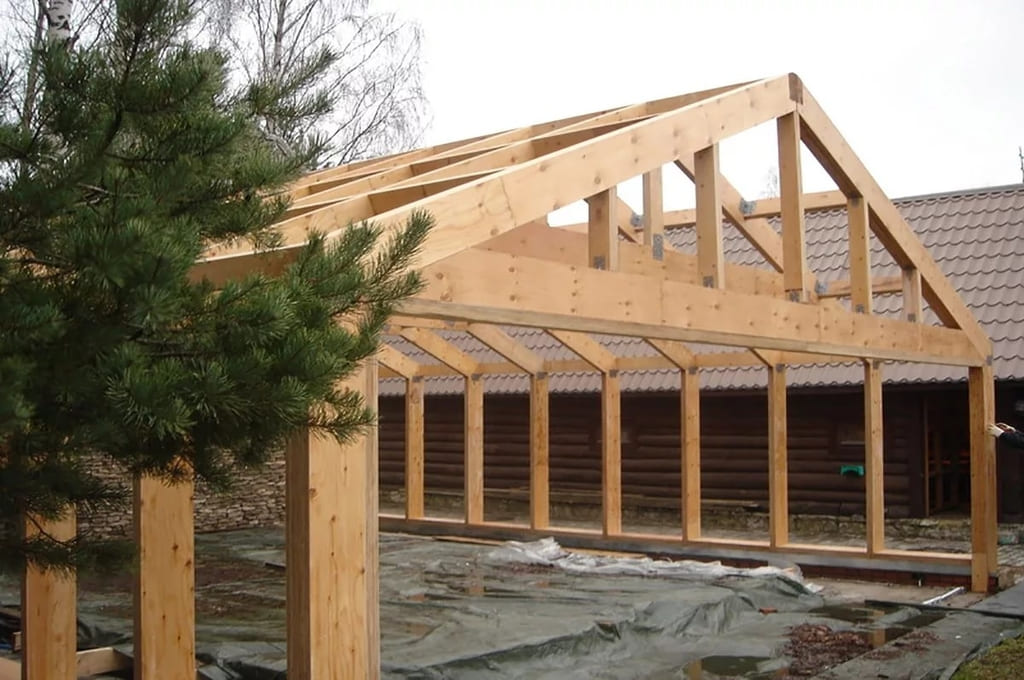

Разработка стропильной системы

Изготовление и установка каркаса крыши, начинается с выбора формы кровли и ее сборки. Сборку лучше проводить на земле и использовать для этого доски шириной 10 см и толщиной 4 см. также рекомендуется установить промежуточные элементы, они придадут конструкции жесткости.

После изготовления конструкцию нужно закрепить на несущих балках. Закрепление проводится болтами с шагом 80 см.

Обшивка крыши

Далее установленная форма крыши, обшивается доской или фанерой. На фанеру укладывают листы ОСБ, толщина таких листов в основном 120 мм. Стелют гидроизоляцию и облицовывают кровлю.

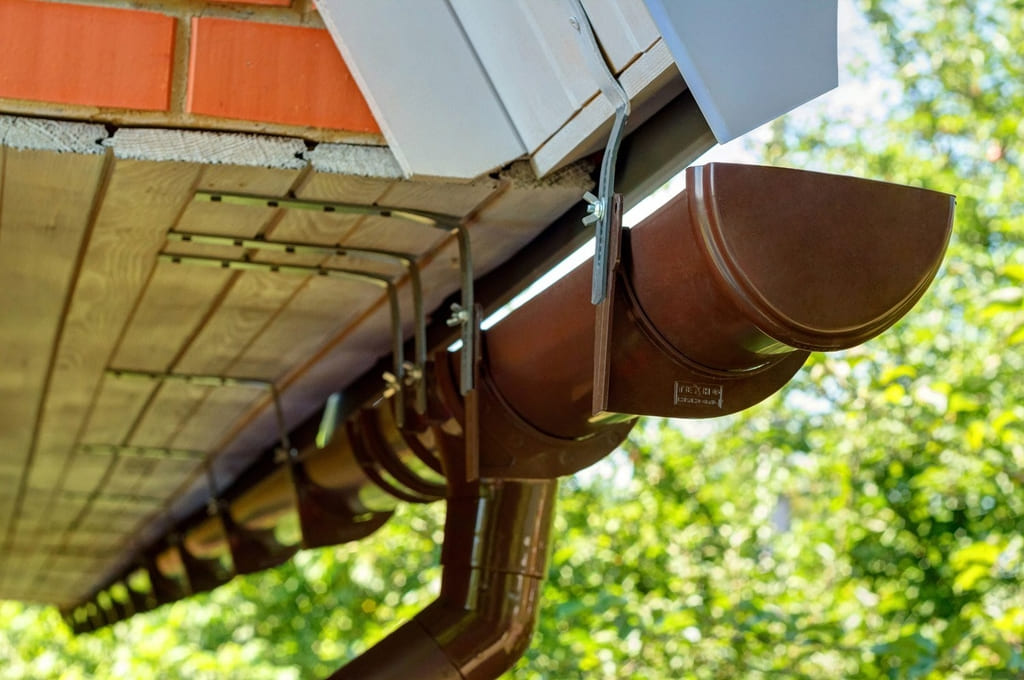

Установка водоотвода

Таким образом у нас получилась кровля навеса, но конструкция из дерева еще не закончена. Она нуждается в изготовлении водоотвода. Такая система изготавливается в определенном направлении и с уклоном. Но при этом во время осадков вода не должна мешать ходить под навесом и выходить оттуда.

Изготовления отвода воды проводится так:

вокруг кровли монтируются крюки-держатели на расстоянии полметра друг от друга и с правильным направлением наклона;
в качестве водоотвода используются желоба, на которых установлена воронка;
чтобы задать им нужное направление используют колена;
на стыки желобов устанавливают хомуты.

Собираем козырек

Как сделать навес своими руками во дворе, мы разобрались, теперь разберемся, как организовать навес над крыльцом.

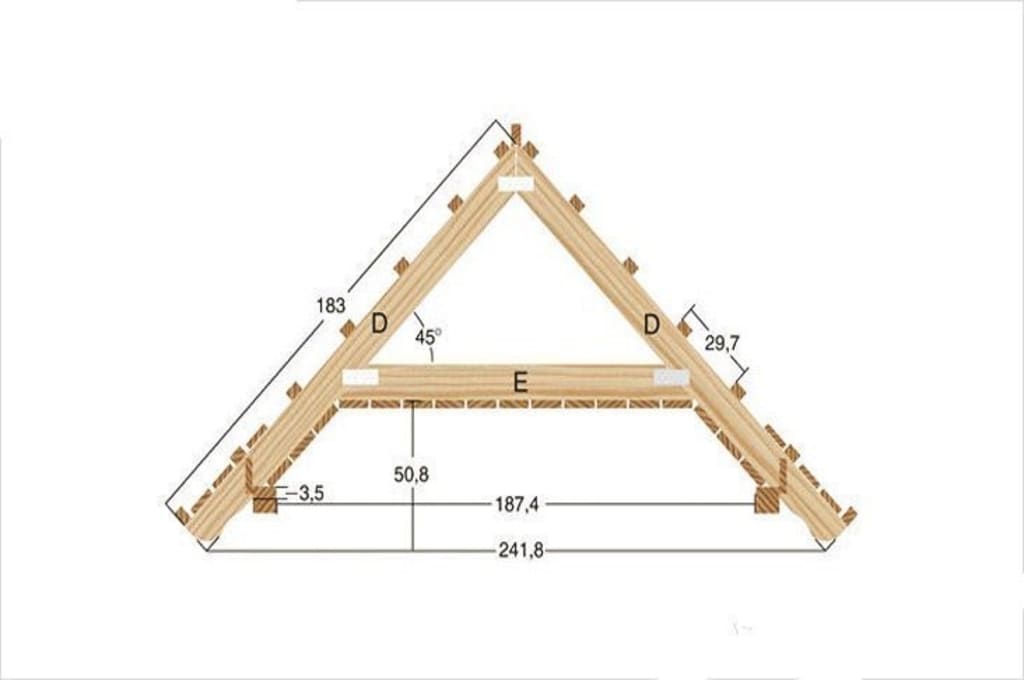

Схема козырька

Изготовление навеса проходит таким образом:

изготовляются стропильные уголки из балок, скос должен быть 45 градусов;
собираются вертикальные опорные конструкции, используется при этом брусья и укосины;
фиксируются несущие балки на стенах, важно чтобы расстояние было больше входа;
над входной дверью крепятся стропила с упорным вертикальным брусом;
устанавливается на стропила обрешетка и коньковый брус;
сверху укладывают профнастил или металлочерепицу, а снизу обшивается конструкция досками.

Все теперь во время выхода с дома в дождливую погоду на вас сразу не будет капать дождь. А выйдя на крыльцо можно еще подумать, стоит идти или нет, если конечно в этом нет необходимости.

Деревянный материал позволяет создать множество разновидностей навесов: для мангала, для бассейна, для скамейки. Так что выбрать определенный вариант и самостоятельно его сделать не составит труда, даже у новичка.

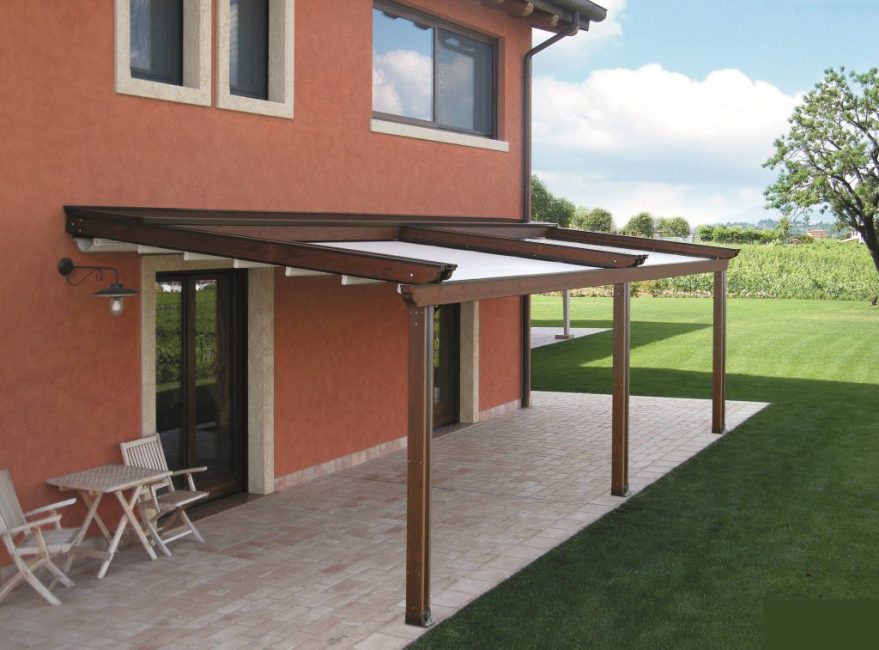

Как изготовить и закрепить навес к стене дома своими руками

Если в вашем доме одна из стен глухая — без окон и дверей, целесообразно пристроить к ней навес, под которым можно хранить, например, садовый инвентарь или дрова. При этом желательно выполнить навес к стене дома своими руками в едином архитектурном стиле со зданием.

В данном примере навес с односкатной черепичной крышей построен из дерева. Большой вес черепичной кровли обусловливает достаточную прочность каркаса пристройки. Длина навеса — 8,6 м, ширина — 1,5 м. Основанием конструкции служит бетонная армированная плита, отлитая вдоль стены дома в виде трех больших ступеней из-за уклона рельефа.

Ограждающие стенки по краям плиты, которые могут быть выложены из кирпича или готовых блоков, оштукатурены и отделаны аналогично стенам дома. Для крепления нижних концов стоек предусмотрены металлические подпятники и уголки. Из-за ступенчатости основания навеса стойки имеют разную длину, но верхние концы передних и пристенных стоек находятся на соответствующих горизонтальных уровнях.

Стойки, стропила, продольные и поперечные балки из дерева своими руками выполнены из сосновых досок сечением 50 х 150 мм. Поперечные балки сдвоенные: с одной стороны стойки — 50-миллиметровая доска, с другой — доска толщиной 30 мм. Продольные балки — составные, соединены внахлест болтовыми соединениями. Соединения стоек с поперечными балками и стропилами выполнены также на болтах. Продольные балки подпирают клиновидные сухари-упоры, прикрепленные к стропилам.

Обрешетка выполнена из поперечных брусьев сечением 50 х 100 мм с шагом 300 мм и продольных брусьев сечением 40 х 40 мм с шагом, равным длине кроющей части черепицы. Чтобы сделать навес от стены дома, поверх обрешетки в качестве гидроизоляции нужно постелить полиэтиленовую пленку толщиной 0,15 мм, на которую уложить черепицу.

Перед тем как сделать такой навес к дому своими руками, нужно выполнить разметку основания и соорудить опалубки для отливки бетонной плиты. После удаления плодородного слоя грунта площадку под навес отсыпают толстым слоем песка (послойно трамбуя и увлажняя), затем устанавливают и крепят доски опалубки, подпирая их подкосами и забитыми кольями, чтобы тяжелый бетонный раствор не разрушил опалубку.

Прежде чем готовить бетонный раствор, определите его объем. Желательно заливать плиту в один день. После укладки и перевязки арматуры опалубку заливают бетоном, уплотняя его штыкованием лопатой. Ровную поверхность слою бетона придают с помощью доски-правила, перемещая ее по кромкам досок опалубки, которые должны быть расположены на одном уровне с заливкой.

Чтобы изготовить навес своими руками, после застывания бетона опалубку разбирают и выкладывают боковые стенки и опоры под стойки. Кирпичную основу оштукатуривают и приступают к монтажу самого навеса.

Нижние концы пристенных стоек удерживаются стальными подпятниками или уголками, заложенными в кладку или прикрепленными непосредственно к плите основания. Дополнительно стойки фиксируют шурупами с помощью стальных уголков, которые фиксируют на стене с помощью дюбелей и шурупов-глухарей.

А как закрепить навес к стене дома, чтобы конструкция была устойчивой? Стропила и поперечные брусья крепят к стойкам болтами с гайками. Из-за значительной протяженности пристройки продольные балки делают составными, соединяя брусья внакладку с помощью болтов и гаек. На стропила укладывают и крепят продольные балки, дополнительными упорами для которых служат сухари. Закрепляя последние на стропилах, не стоит ограничиваться шурупами, лучше добавить один-два шканта 15—20 мм.

Теперь надо сделать обрешетку под кровлю. Поперечные брусья обрешетки укладывают с шагом 300—400 мм на балки и прибивают. Шаг прибиваемых брусьев зависит от размеров черепицы.

Настелив поверх обрешетки слой гидроизоляционной пленки, укладывают черепицу, начиная от свеса кровли по направлению к верху с нахлестом верхних рядов на нижние и со сдвигом стыков на половину ширины черепицы. На краях крыши монтируют торцевые плитки.

Завершением кровельных работ является установка металлического отлива, прикрепленного к стене дома и напущенного на последний ряд черепицы. Закрепленный отлив формуют по рельефу плиток, вдавливая в их углубления.

Если сделать навес к дому правильно, как описано в данной инструкции, дождевая вода, стекая по крыше, будет попадать в водосточный желоб, кронштейны крепления которого прибивают к концам поперечных брусьев обрешетки.

Посмотреть, как сделать такой навес, можно на видео, предложенном ниже:

Материалы для строительства навеса

Выбирая материалы нужно учитывать концепцию приусадебного участка. Постройка должна гармонично вписаться в общую картину.

Следующим критерием выступает количество средств, выделенных на покупку. Можно сделать козырек из имеющихся остатков строительных материалов, а можно закупить специально.

Материалы для каркаса и опор:

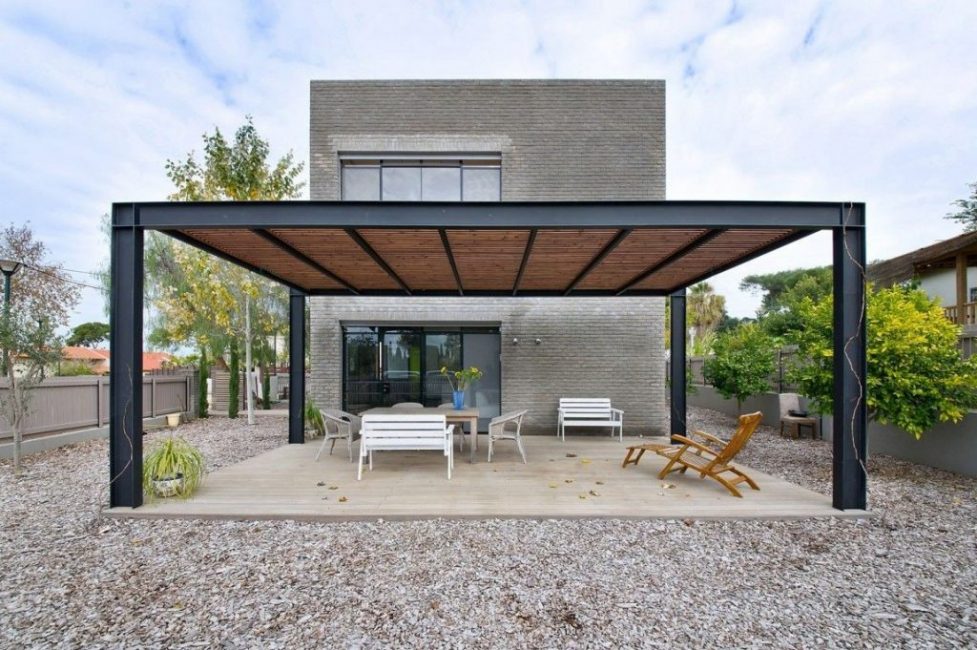

Металл – широко используется в строительстве. Металлические конструкции требуют минимум строительных навыков. Их возведение доступно новичкам.

Массивная металлическая конструкция

Такое сооружение строят из металлических труб. Соединение осуществляется сваркой или заклепками. Для опор выбирают диаметр трубы от 10 сантиметров, толщина металла должна быть не менее 2 миллиметров.

ПЛЮСЫ:

Прочность
Имея оборудование конструкции легко придать фигурный вид. Нужен для этого трубогиб
Металл не впитывает влагу

МИНУСЫ:

Подверженность ржавчине
Дорогостоящие услуги сварщика

Для защиты конструкции от коррозии, ее нужно покрыть краской. Она наносится на слой грунтовки.

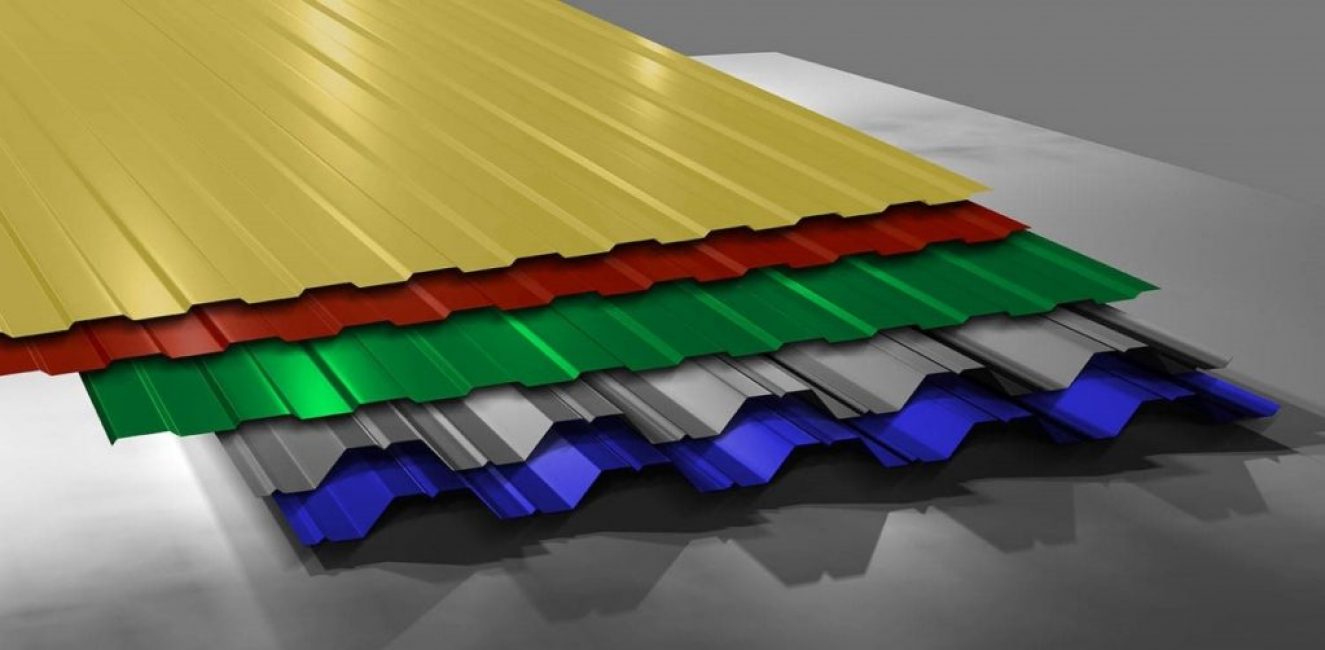

Каркасы из металла и стали сочетают с поликарбонатом и металлопрофилем.

Перед сооружением важно правильно рассчитать нагрузку. Иначе навес под тяжестью снега может деформироваться или совсем обрушится

Дерево – материал удобный для обработки. С ним легко работать. К его плюсам относится:

Деревянный навес

ПЛЮСЫ:

Доступная цена
Экологичность

МИНУСЫ:

Поддается гниению
Легко воспламеняется
Может подвергнуться нападению вредных насекомых
Погодные условия могут нанести урон конструкции, так древесина может рассохнуться в сухом климате, или разбухнуть при большой влажности

Деревянный каркас сочетается со всеми доступными материалами. Навес может быть сделан как из него одного, так и в любой доступной комбинации.

Для опор рекомендуется использовать брус 10х10, а обрешетку можно делать из материала меньшего размера. Навес, оборудованный перилами, будет прочнее и надежнее.

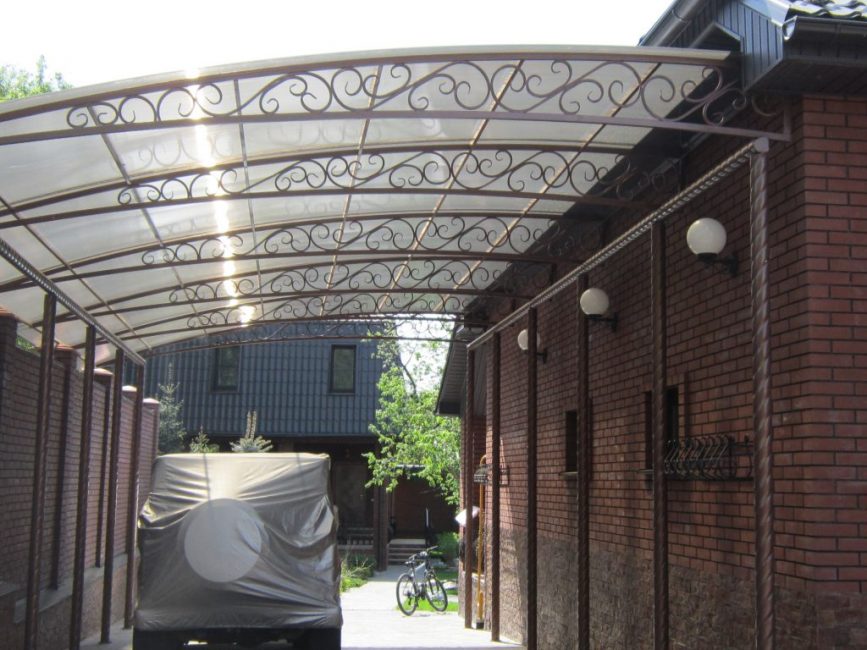

Кованые опоры позволяют создать легкую конструкцию с высокой декоративностью. Изящные детали могут использоваться самостоятельно и как дополнительные детали.

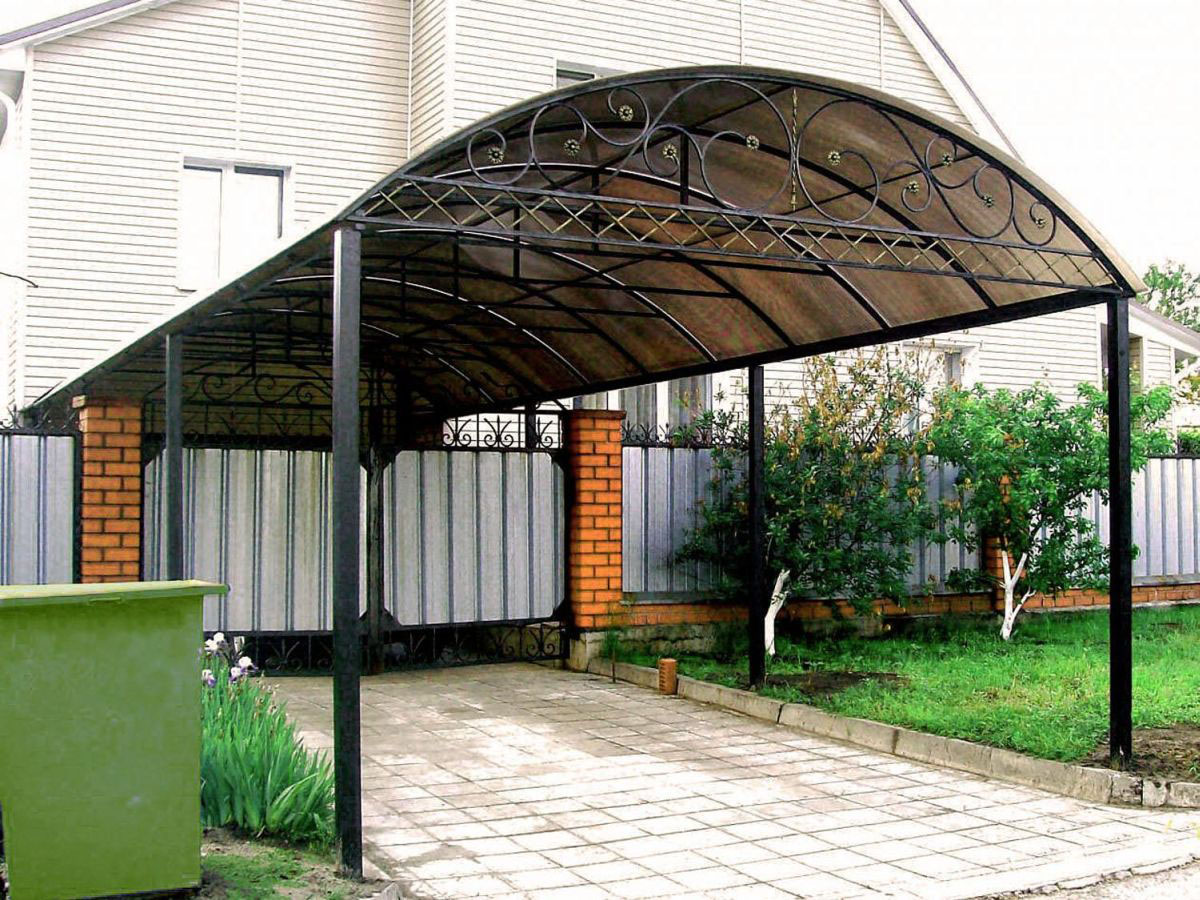

Металлический навес с кованными элементами

ПЛЮСЫ:

Долговечность,
Изящный внешний вид,
Гибкость конструкции – под тяжестью снега она не сломается, максимум немного погнется.

МИНУСЫ:

К минусам кованых изделий относится их высокая стоимость. Она оправдана за счет прочности и декоративности

Камень и кирпич используются для фундаментальной конструкции или когда навес нужно вписать в архитектурный ансамбль построек на участке.

Мангал из кирпича своими руками: Пошаговая инструкция, чертежи (25+ Фото & Видео) +Отзывы

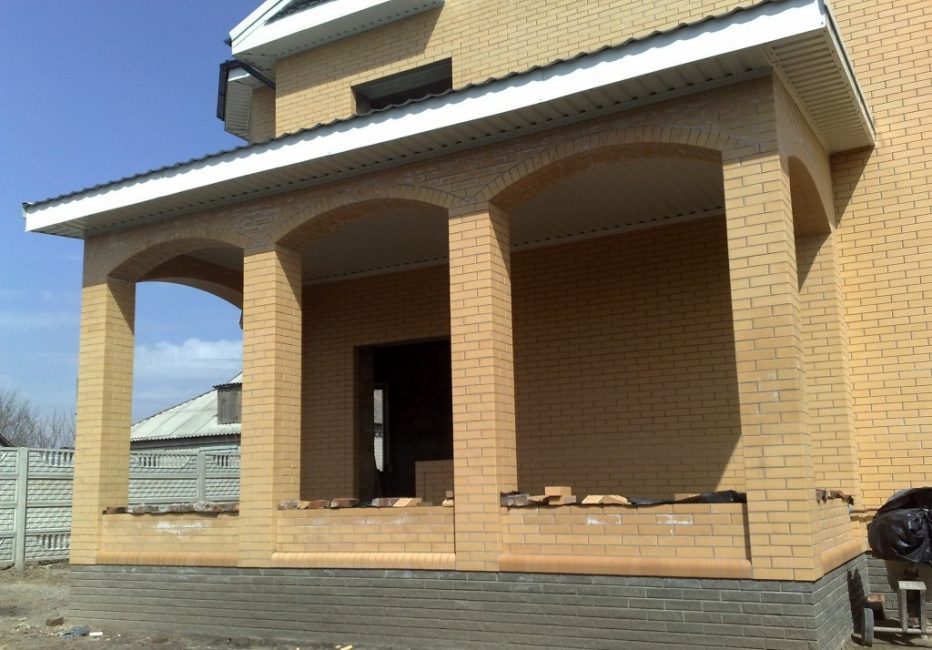

Монументальный кирпичный вариант

ПЛЮСЫ:

Высокая прочность, так как камень материал вечный. Ему не страшны перепады температур и природные осадки.
Каменное сооружение выглядит престижно.

МИНУСЫ:

Натуральный камень стоит дорого. Чтобы снизить уровень затрат основу можно сделать из металла или кирпича, а облицовку из камня.

Крыша у конструкции может быть любая. Для нее используют:

Металлочерепицу
Шифер
Поликарбонат
Металлопрофиль и другие материалы

При обустройстве легких навесов на летний период на каркас можно натянуть тент, парусину или накрыть опорную конструкцию циновками.

Подборка фото навесов из поликарбоната во дворе частного дома

Обязательно просмотрите фото на нашем сайте. Возможно, для своего участка Вы присмотрите наиболее подходящий вариант конструкции.

К примеру, если у Вас достаточно большая территория, имеется бассейн и специально обустроенная зона отдыха, можно устанавливать вариант арочной или двускатной конструкции. Они займут много места. Как правило, на небольших участках возводят поликарбонатные навесы над крылечком дома. Они оригинально смотрятся с эстетической точки зрения, украшая общий экстерьер. В то же время он защищает в непогоду или от пылающих лучей солнца.

Над самим крылечком стоит установить односкатный тип. Выполнена она может быть из различного поликарбоната, в зависимости от Ваших индивидуальных предпочтений. Также и тип конструкции может быть каким угодно, например, ровным полотном, под остро сделанным углом; наполовину арочная конструкция, купол которой закрывает крыльцо; поликарбонатным навесом, пристроенным непосредственно к зданию, а расположение его по отношению к земле – будет параллельным.

То, каким будет дизайн козырька, зависит многим от всего экстерьера земельного участка, а также от особенностей здания. К примеру, если Ваш дом возведен в стиле Модерн или Хайтек, здесь вполне будут уместны вычурность и витиеватость. Для дома в стиле классика подойдут сдержанность и лаконичность. Что касается цветового оформления и типа самого каркаса, то их стоит выбирать исходя из того, каков экстерьер Вашего загородного участка.

Если у Вас будет крыльцо с обустроенным козырьком, то на нем очень удобно будет оставлять тот же урожай, велосипед, лыжи, сани и прочее, чтобы защитить от дождей и ветров. А те конструкции, которые будут пристроены к дому, создадут приятный тенек в летние знойные дни, а зимой защитят от снега и дождей Ваш околодомный участок.

Если Ваш дом объединяется вместе с террасой, тогда козырек необходимо установить и над ней, а не только у входа в дом. В таком случа обустраивается арочный или двускатный тип конструкции в части над крыльцом и до террасы, а непосредственно над ней – конструкция должна быть односкатная, пристроенная к зданию.

Крыльцо «покрывается» сверху козырьком из сотового поликарбоната. Если же навес не нужно пристраивать к стене здания, можно выбирать монолитный поликабонат.

Многие владельцы загородных участков постоянно стремятся улучшить их, добавив необходимого комфорта. Один из способов этого добиться – изготовить навес во дворе своими руками из поликарбоната или с помощью тента. Такое сооружение имеет массу плюсов, хотя его стоимость не такая уж и большая. В этот раз мы расскажем вам подробно о видах дворовых навесов, а также вы узнаете, как сделать конструкцию самостоятельно.

Несколько идей на закуску

«Углубившись в разработку проекта, обратите внимание на один нюанс, явно просматривающемся на любом фото навеса, который пристроен к дому»

Идеи дизайна навесов во дворе дома с фото предлагаются в неограниченном количестве. Хотите сделать и свою постройку неотразимой? Не ищите сложных решений. Просто перекрасьте ее в белый цвет, и она вмиг приобретет праздничный вид. Белая краска настолько нарядна, что способна придать визуальную легкость и представить воздушной даже самую тяжелую конструкцию.

Белый цвет придает визуальную легкость навесу

Навес для посиделок станет действительно любимым местом домочадцев, если вместо обрешетки его межопорные пролеты декорировать нарядными занавесками и соответствующе обставить. Какой будет обстановка под навесом зависит от выбора фактуры штор. Невесомые и прозрачные ткани позволят представить его в виде восточного шатра. Внутри такого пространства можно расстелить ковер и разложить красивые подушки. Хорошо будет смотреться в подобном интерьере плетеная мебель.

Занавески создают уютную атмосферу

Среди фото навесов, пристроенных к дому, есть еще одно оригинальное предложение, доступное к реализации своими руками. Возможно, вас заинтересует конструкция с продолжением. О чем речь? О навесе для двухэтажного дома. И действительно, зачем ограничиваться оформлением входной группы, если можно обустроить пристройку вдоль всей стены дома, а вместо крыши разбить террасу? Задумайтесь о перспективах. Работа над таким проектом, скорее всего, растянется на пару сезонов, но зато вы получите сразу два уютных уголка для проведения досуга.

Навес с террасой для двухэтажного дома

Чтобы реализовать планы, строя каркас будущего навеса, разоритесь на мощные опоры и солидное балочное перекрытие. Если сразу не сможете продолжить строительство, то накройте получившееся недорогой крышей, возможно даже тканевым тентом, который потом вам пригодится в хозяйстве. Под ним можно будет разбить зону мангала или повесить гамаки для дневной сиесты. В следующем году вы просто уберете временную крышу и застелите что-то более прочное, подходящее на роль полов, поставите перила на балясинах, оградив площадь террасы. И вот у вас уже есть возможность провести вечер под звездами, дополнив идиллию чаепитием с самоваром. Шикарно, не правда ли? А если учесть, что реализация данного грандиозного проекта начиналась с туманного желания соорудить какой-нибудь простенький навесик…

Углубившись в разработку проекта, обратите внимание на один нюанс, явно просматривающемся на любом фото навеса, который пристроен к дому. Конструкцию крайне редко располагают с северной стороны

Причиной тому и без того скудное освещение окон. Дополнительно же затемнять их – полный нонсенс. Недостаток света плохо скажется на микроклимате в доме. В нем могут даже отсыреть стены.

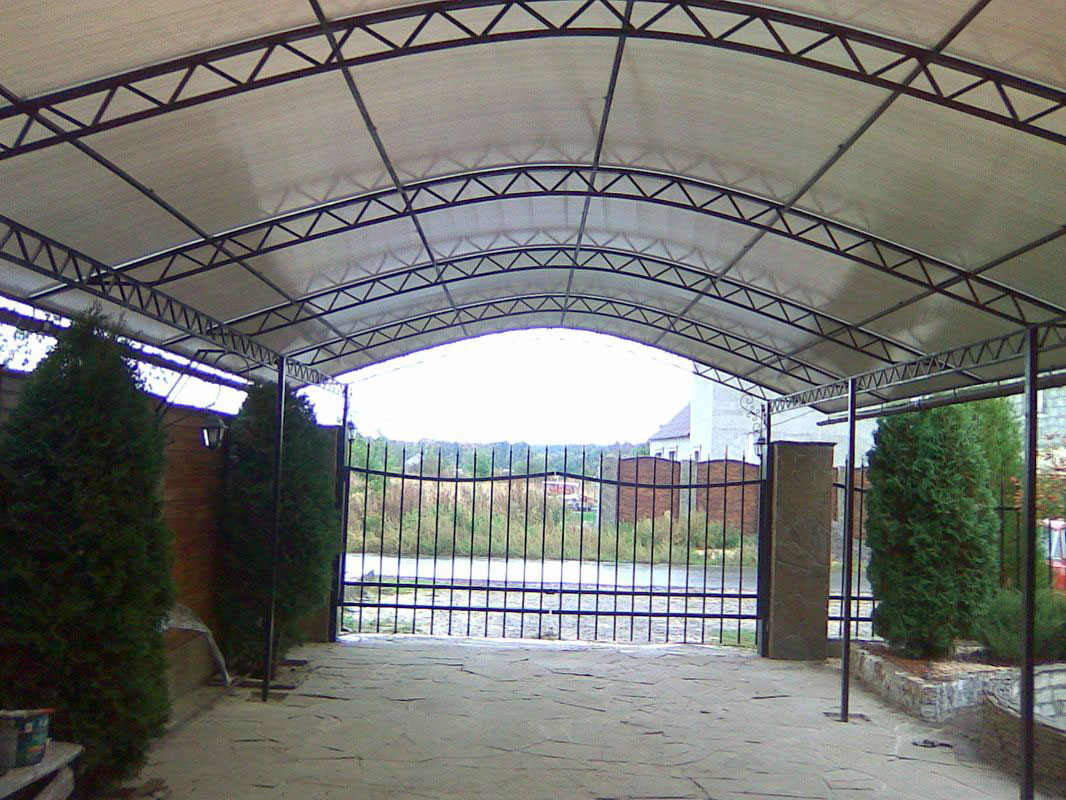

Классификация ферм для покрытия поликарбонатом

Фермы для всех конструкций можно классифицировать по следующим признакам:

Очертания контура: треугольные, параллельные, полигональные.
Как сделана раскосная: ромбом, балочная, полураскосная.
По степени и виду опоры на несущие столбы: балочная, консольная, арочная, балочно-консольная.

Популярные навесы любой конструкции нуждаются в уходе. Поликарбонат необходимо периодически протирать мягкой губкой с помощью моющего средства, это даст нужную степень прозрачности материала.

Обзор габаритных навесов

Давайте для начала познакомимся с навесами размерами от 6 метров из поликарбоната и других материалов. Посмотрим, в каких сферах применяются подобные навесы, делая упор на бытовые сооружения, а не на постройки промышленного назначения.

В подавляющем большинстве случаев навесы длиной и шириной более 6 метров хозяева дач и частных домов возводят для организации небольшой крытой стоянки для автомобилей. Нередко случается так, что в семье несколько автомобилей, а ставить их некуда. Габаритный навес из поликарбоната или другого материала может стать настоящим спасением. В левой части картинки изображен автомобильный навес длиной восемь метров и шириной шесть метров. Он разделен на две секции, в первой секции стоянка для трех автомобилей, а во второй хозяйственный блок.

На правой картинке изображен автомобильный навес из поликарбоната и металла размерами 6х8 метров. Толстая кровля из поликарбоната изумрудного цвета почти не пропускает солнечный свет и хорошо защищает от дождя и снега – хорошее решение для дачи или частного дома.

А это уже навесы совершенно другого типа, так называемые шатровые навесы. Сделать такой навес самостоятельно практически невозможно, а вот собрать запросто, ведь производитель специально делает такие сооружения сборно-разборными. Длина таких шатровых навесов может быть 8, 10, 12, 15, 20 и даже 35 метров, а ширина 4, 6, 8, 12 метров.

Подобные навесы подходят для оборудования летнего кафе или проведения каких-либо семейных торжеств под открытым небом, например той же свадьбы. Даже если на улице погода окажется «не летной» внутри навеса всегда будет уютно, сухо и тепло, да к тому же и просторно. Специальный тканевый материал неплохо сохраняет тепло. Даже если на улице будет холодно, можно внутри поместить тепловую пушку и через короткий промежуток времени под навесом будет очень комфортно.

Эти навесы из поликарбоната пригодятся владельцам уличных бассейнов. В наших широтах уличный бассейн без крыши можно полноценно эксплуатировать максимум 4 месяца в году, если вы, конечно, не увлекаетесь моржеванием. Если сделать над бассейном специальный большой навес, который называется павильон, срок эксплуатации можно продлить до 9 месяцев в году, исключая самые холодные зимние месяцы.

На этих фото изображены павильоны для бассейнов из поликарбоната. На картинке слева вы видите разборный навес 5600х8000 мм. В летнее время середина этого навеса собирается и можно купаться на свежем воздухе. На картинке слева стационарный павильон из поликарбоната на жесткой стальной основе, размеры 6х10 метров. Сделать подобные навесы своими руками довольно сложно, но если есть хороший чертеж и сметливые помощники, то можно попробовать.

Поклонникам оригинальных больших навесов может понравиться конструкция типа зонт. Данный большой навес в действительности представляет собой зонт, только этот зонт исполинских размеров. Подобный зонт устанавливается для того, чтобы прикрыть летнее кафе или пляж от обжигающих солнечных лучей где-нибудь в курортной зоне.

Подобный навес походит на зонт еще и потому, что его кровля может быстро складываться, причем без посторонней помощи. Современный зонт имеет датчик ветра, который связан с механизмом открывания/закрывания. Как только подует сильный ветер, зонт в течение 1 минуты закроется, и навес не будет поврежден. На картинке слева зонт с четырьмя совмещенными кровлями – общие размеры 8х8 метров, на картинке справа навес с 1 кровлей размерами 4,5х4,5 метра.

А это уже навес из поликарбоната на стальном каркасе защищающий от непогоды крыльцо и террасу. При наличии чертежа и материала сделать такой навес можно и своими руками. На картинке слева вы видите навес из поликарбоната шириной 4 метра и длиной 7 метров, а на картинке справа навес 5,5х8 метров.

Как правильно сделать навес из досок над крыльцом дома своими руками (с фото)

Вариант плоского навеса из досок, выполняемого своими руками, – традиционный, а значит, и достаточно универсальный для различных типов строений. Он прост в изготовлении и монтаже.

При постройке навеса к дому настенный опорный брус прикрепляют к стене, под ним устанавливают несущие консольные стойки. К стене их можно прикрепить с помощью металлических кронштейнов. Верхние концы консолей соединяют балками с опорным брусом, на них же опирается фронтальный опорный брус. Последний с двух сторон от стоек подкрепляют подкосами, а чтобы обеспечить жесткость каркаса, узлы сопряжения балок с брусьями можно усилить металлическими стяжками.

Как видно на фото, у этого навеса к частному дому, изготавливаемого своими руками, передняя часть обшита досками:

Обеспечить их вертикальность можно различными способами. Для этого закрепляемый к торцам балок брусок следует острогать таким образом, чтобы одна его грань была параллельна балкам, а другая — перпендикулярна земле. Можно набить дополнительный (выравнивающий) брусок в форме трапеции или даже обычный прямоугольный, но через клинышки соответствующей формы. Вместо вертикальных планок обшивку можно сделать горизонтальной, но в этом случае боковые части навеса тоже следует заполнить горизонтально или вовсе отказаться от боковой обшивки.

Чтобы обшить боковые части навеса досками, как показано на фото, потребуется еще несколько дополнительных деталей — это брусочки, прикрепленные к стене, обрешетке и опорным стойкам:

С их помощью каждая доска обшивки будет иметь, по крайней мере две точки крепления, обеспечивая тем самым прочность конструкции.

Смонтировав каркас и завершив обшивку передней и боковых частей навеса, укладывают на обрешетку кровельный лист (например, профнастил или шифер) и прикрепляют его гвоздями к деревянным частям кафкаса. Но такой способ годится лишь для маленьких козырьков над входной дверью. Если навес широкий, потребуется обрешетка каркаса, которую крепят к настенному и фронтальному опорным брусьям. И чем длиннее каркас, тем больше должно быть планок обрешетки, чтобы обеспечить устойчивость и жесткость кровли. При настиле мягкой кровли (битумной черепицы, рубероида и т. п.) обрешетку такого навеса делают сплошной.

Щель между стеной и кровлей закрывают полоской оцинкованного железа, согнутой под нужным углом. Это же место можно дополнительно уплотнить акриловым или полимерным герметиком. Если стена кирпичная, целесообразно с одной стороны отогнуть небольшую кромку (приблизительно 15 мм), которую затем заделать в кирпичную кладку цементным раствором.

На этих фото показаны навесы над крыльцом, сделанные своими руками:

Ниже вы узнаете об изготовлении и монтаже навесов над окнами.

Какой тип материала стоит выбрать для возведения навеса?

Прежде чем определяться с типом конструкции, которую Вы планируете возводить на своем участке, важно узнать более подробно о типах поликарбоната, какой из них лучше, свойства и т.п

Этот вопрос во многом зависит от того, какие у Вас общие требования к характеристикам этого материала. Основные виды и характеристика такого подвида пластика, это:

Сотовый. Такой материал достаточно прочный, обладает ударо и износоустойчивостью, замечательными свойствами теплоизоляции. Благодаря его ячеистой структуре, ультрафиолетовые лучи проникают под пластик, но предметы, которые под ним находятся, не нагреваются.
Монолитный. Очень прочно себя ведет по отношению к ударам. Его прочность по сравнению со стеклом – в 250 больше! И если Вам необходим такой материал, который будет очень ударопрочным, тогда выбирайте именно монолитный поликарбонат.
