Проверка в работе

Для испытаний ножовки мы запаслись тремя видами дерева: сосновым брусом березовой фанерой и сырым сосновым стволом.

Распил бруса

Первое испытание — поперечный распил бруса 50х50 мм. Основное упражнение для ножовки Зубец. Для статистики отметим, что брус естественной сушки, из строительного гипермаркета.

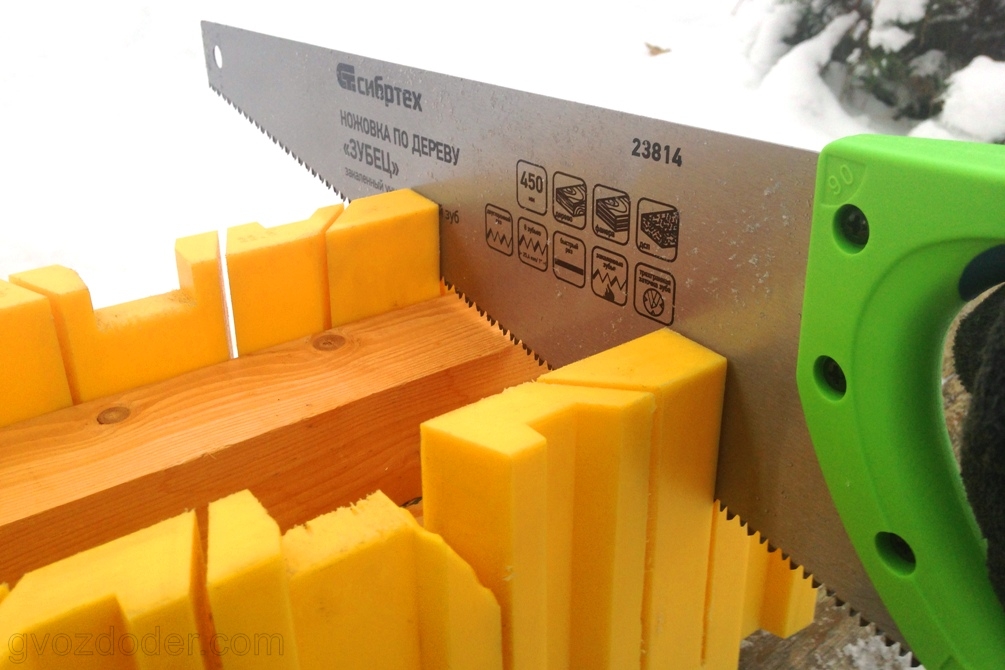

Брус заряжаем в стусло и пилим. Дерево пилится без усилий, ножовка идёт плавно.

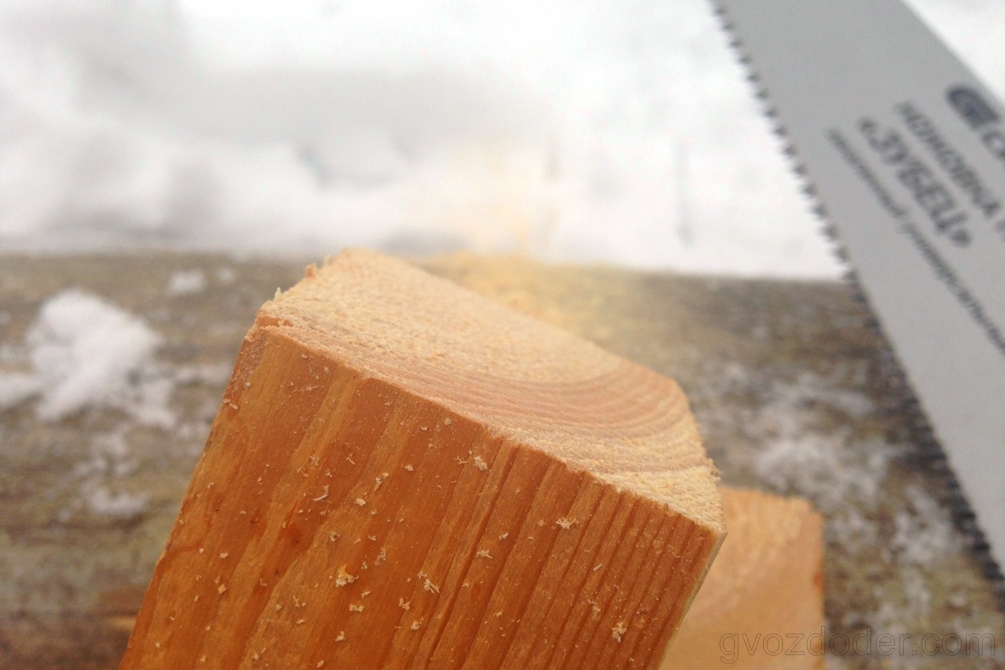

Результат распиловки — ровный срез.

Распил фанеры

Во втором подходе будем пилить берёзовую фанеру толщиной 12 мм. Чтобы посмотреть, как Сибртех справится с роспуском листового материала.

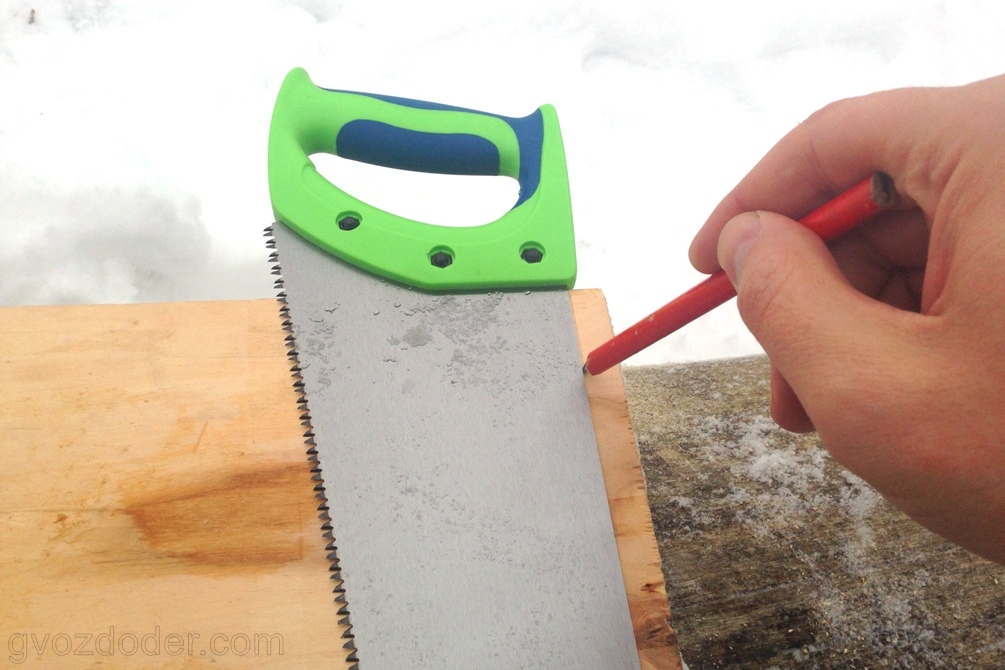

Для разметки линии распила у пилы встроенный угольник. Угол в 90° образуют кромка рукоятки и внешняя сторона полотна.

После разметки приступаем к пилению.

Скажем честно, пилить листовую фанеру ножовкой без направляющей неудобно. Карандашный след постоянно засыпается опилками, и элементарно не видно, ровно ли ты пилишь.

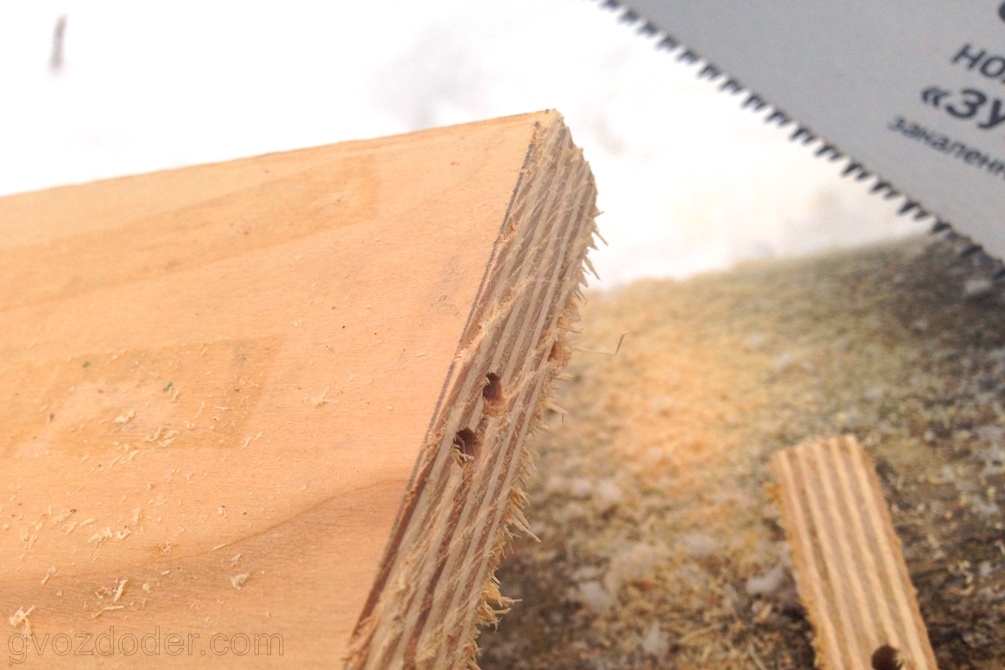

Собственно, и результат получается так себе. Срез — неаккуратный и неровный.

Но здесь претензии именно к условиям пиления, а не к инструменту. К чести Сибртеха, его ножовка быстро и уверенно грызёт фанеру, хоть и требует больше сил, чем тот же брус.

Распил сырой древесины

Третьим в программе испытаний нас поджидал упавший в лесу ствол сосны. На нём мы проверим, как ножовка справляется с пилением сырой древесины.

Целиком бревно пилить не станем. Это займёт уйму сил, да и одноручная ножовка для этого всё-таки не предназначена. Выбираем одну из ветвей потолще.

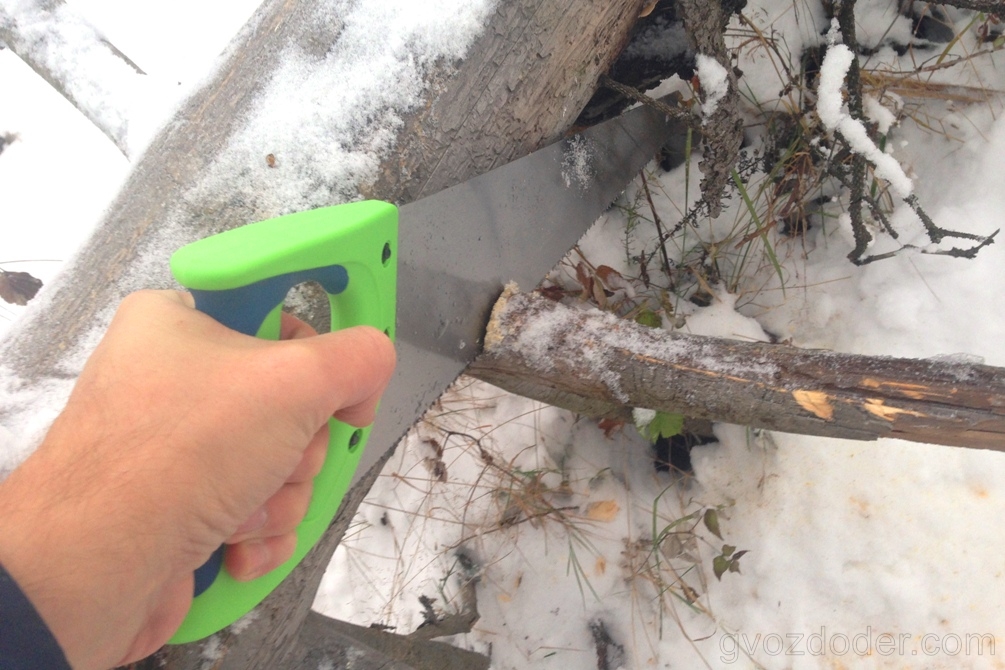

Заодно проверили, как инструмент приспособлен для левшей. Тут всё на уровне, симметричная рукоятка обеспечивает уверенный хват и для левой руки.

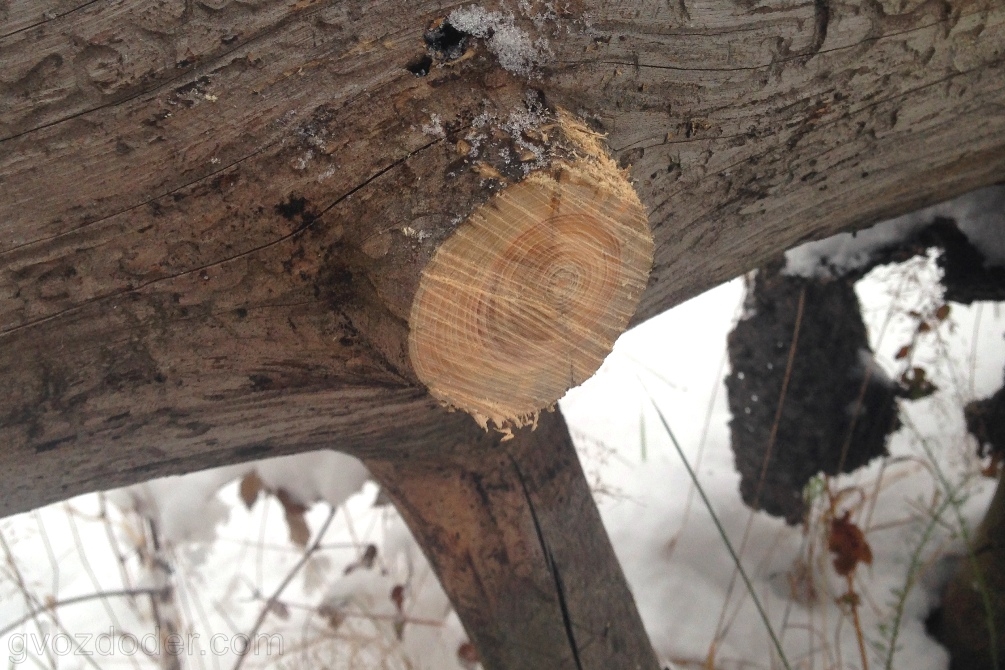

Результат пиления ниже.

Из-за того, что пилили на весу, без упора, срез получился небрежным. Но при заготовке древесины в лесу, например, для костра, ровность и не требуется. Тут важнее скорость, удобство и расход сил. По всем этим трём параметрам ножовка Зубец показала себя добротным инструментом.

Электролобзик

Дисковые и цепные пилы не могут заменить устройство, в котором используется узкое режущее полотно, перемещаемое вверх и вниз с большой частотой.

Благодаря такому расположению рабочего органа электролобзик позволяет быстро и точно выпиливать криволинейные плоские детали. Фанера, керамика и пластик, OSB и мягкий металл – все это можно резать хорошим лобзиком с качественной пилкой.

Электролобзик

Для каждого материала производители изготавливают специальные пилы, которые отличаются как по наклону зубьев, так и по их частоте.

Например, древесину лучше режет пилка с крупным зубом. С листовым металлом уверенно справится полотно с мелкой зубчатой насечкой. Особых рекомендаций по выбору пил для электролобзика мы не дадим, поскольку производитель на каждой из них указывает рекомендуемый тип материала.

Основные технические параметры электролобзика – мощность двигателя, частота хода пилки и максимальная глубина резки (указывается для разных материалов).

Для бытовых моделей эти параметры находятся в таких пределах:

  • Мощность от 400 до 900 Вт.;
  • Частота хода (с возможностью плавной регулировки от 0 до 3000 оборотов в минуту);
  • Глубина резки (древесина – 45- 80 мм, сталь от 4 до 20 мм).

Полезная опция электролобзика — лазерная указка. Она помогает четко видеть направление реза, когда линия разметки скрыта под слоем опилок

Выбирая электрический лобзик, уделите особое внимание насадке, в которой крепится пилка. Она должна обеспечить максимально надежный зажим

В противном случае пилка будет регулярно выскакивать из ее слабых «объятий».

Лучшие механические ножовки по металлу

Рассматриваемым изделиям присущи простота конструкции, легкость обращения и обслуживания, низкая стоимость, распространенность в строительных магазинах. Несколько популярных моделей описаны ниже.

Недорогая ножовка: TOPEX 10A 130

Функционал:

  • возможность вращения режущего полотна;
  • легкость (700 кг);
  • дешевые расходные материалы (цена подходяще пики длиной 300 мм — от 30 до 100 рублей);
  • компактность (515х130х35 мм);
  • стоимость — до 500 рублей.

Данная механическая ножовка по металлу имеет один недостаток — придется докупить несколько пилок, поскольку они быстро изнашиваются. Эта ручная модель эффективна благодаря варьированию положения полотна и удобству ручки. Этого достаточно для комфортной и безопасной работы.

Средняя цена: Bahco 208

Функционал:

  • высокая точность резки благодаря прочному полотну Sandflex (24 зуба/дюйм);
  • наличие фиксирующего винта полотна, повышающего режущие способности;
  • легкость (260 г);
  • компактность (340х100х25 мм);
  • резка металла данной ножовкой возможна даже в труднодоступных местах;
  • стоимость — около 900 рублей.

Недостатком считается невозможность вращения полотна. По сравнению с дешевыми моделями, ручная ножовка по металлу bahco имеет биметаллическое закаленное лезвие, которое не требует регулярной замены и имеет повышенный ресурс. Это — основная причина отличия в стоимости.

Дорогая ножовка: Bahco Ergo 325

Функционал:

  • нет возможности поворота полотна по продольной оси;
  • длинное лезвие (300 мм);
  • прочная алюминиевая рама;
  • ограничитель на передней рукоятке, повышающий безопасность работы (рука не соскользнет в процессе резки металла);
  • съемный рабочий орган — полотно Sandflex (имеющее продолжительный срок службы);
  • высокая точность резки (шаг зубьев — 24 шт/дюйм);
  • возможность установки полотна под углом 55 град.;
  • компактность (395х160х25 мм);
  • вес — 850 г.

Модель востребована среди профессионалов, однако для домашних целей также подходит. Эргономичная конструкция, гарантия безопасности работы, долговечность расходных элементов и другие преимущества по приемлемой цене около 2000 рублей.

К дорогим механическим ножовкам по металлу также относятся многофункциональные стационарные устройства. Для примера рассмотрен станок отрезной ножовочный 8725.

Ножовочные станки по металлу

Назначение инструмента — резка листовой, квадратной, полосовой стали, а также швеллера, уголков, труб, круглого проката. Допустимые материалы для работы на станке 8725 — сталь, чугун, цветные металлы.

Технические характеристики:

  • максимальные диаметр (круглые заготовки) и сторона (квадратные заготовки) сечения — 250 мм;
  • длина хода пильной рамы — 180 мм;
  • максимальная частота хода — 148 об/мин;
  • наибольшая ширина пропила — 3,5 мм;
  • мощность установки — 2,2 кВт;
  • вес станка 8725 — от 700 кг (зависит от комплектации);
  • стоимость — от 220 тыс. рублей.

Функционал отрезного станка 8725:

  • наличие прижима сверху (на тисках) делает возможной резку заготовок партиями;
  • ступенчатая регулировка скоростей;
  • автоматическая подача смазывающей и охлаждающей жидкости.

Ножовочный станок 8725 для резки металлических заготовок имеет несколько модификаций, поэтому некоторые его параметры и цена варьируются. Инструмент подходит для длительной работы на предприятиях, поставляющих металлопрокат.

Вряд ли пользователю встретится электрическая сабельная пила дешевле, чем ручной инструмент. Однако среди них тоже выделяют дешевые, средние и дорогие модели. Примеры изделий по разным ценам — ниже.

Приспособление для развода зубьев пилы

Разводка режущей кромки в разные стороны позволяет исключить вероятность застревания полотна на момент работы. Примером можно назвать случай, когда при разрезе толстого бревна полотно нельзя сдвинуть с места и вынуть. Также пила может заклинить по причине нагрева металла и его расширения, горячая часть может разогреть смолу и превратить его в своего рода клей.

Использовать приспособление для разводки зубьев ножовок следует для того, чтобы избежать подобных проблем. Не стоит забывать о том, что допущенные ошибки при работе могут привести еще к большим проблемам. Провести рассматриваемую процедуру можно при применении следующих инструментов:

  1. Встречаются специальные механизмы. Они позволяют в ручном режиме провести смещение отдельных элементов относительно друг друга. Стоит учитывать, что подобный вариант исполнения изготавливается под определенные изделия.
  2. Чаще всего используются механические разводки. Они позволяют проводить изменение угла положения, а также их ширины. Этот инструмент характеризуется более высокой эффективностью в применении.
  3. Подручный вариант исполнения не предназначен для работы с ножовкой по дереву, но может применяться для этого. Примером назовем плоскогубцы и другие подручный инструменты, встречающиеся практически в каждой мастерской.

Если пиление проводится часто, то специалисты рекомендуют приобрести специальное приспособление, позволяющее быстро выставить требуемый угол.

Конструкция

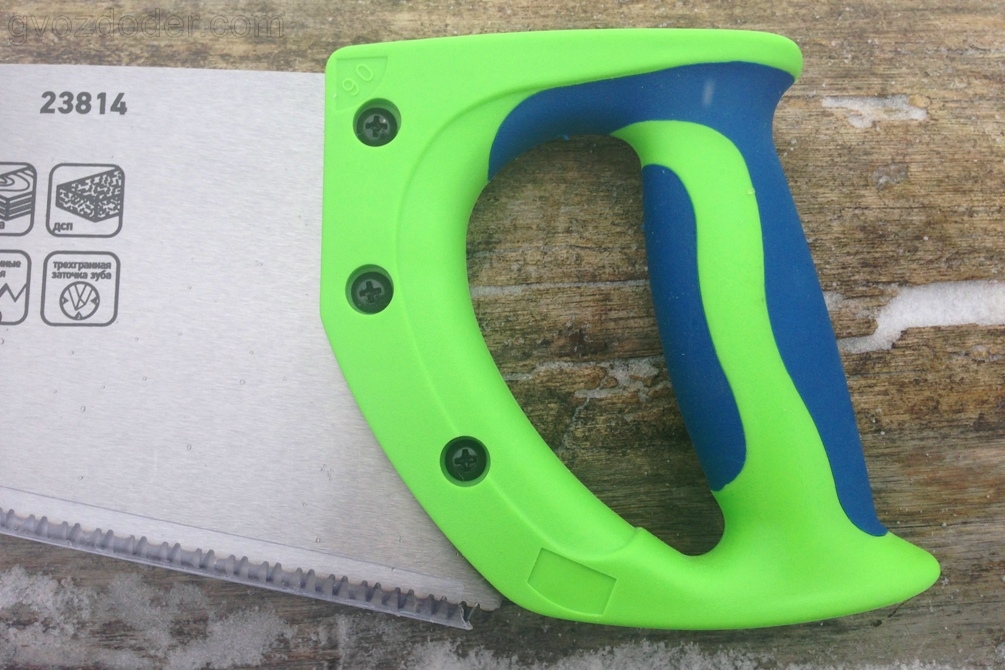

Рукоятка

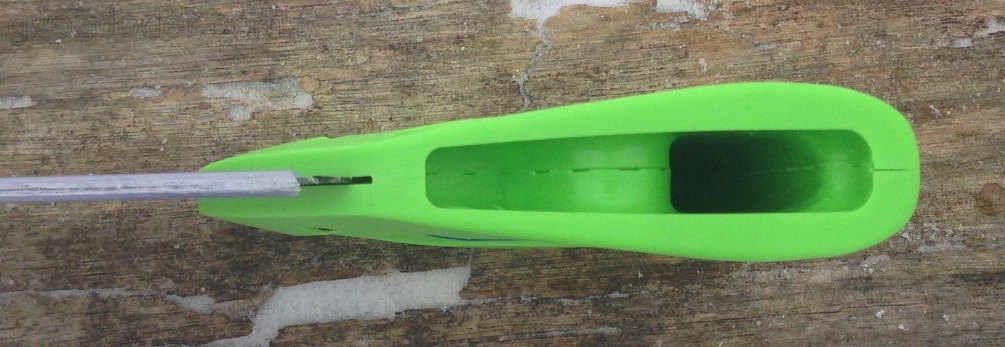

Рукоятка ножовки отлита из ударопрочной пластмассы. Падение с метровой высоты на бетон, что слону дробина. Даже не поцарапалась. При том, что внутри рукоятка полая.

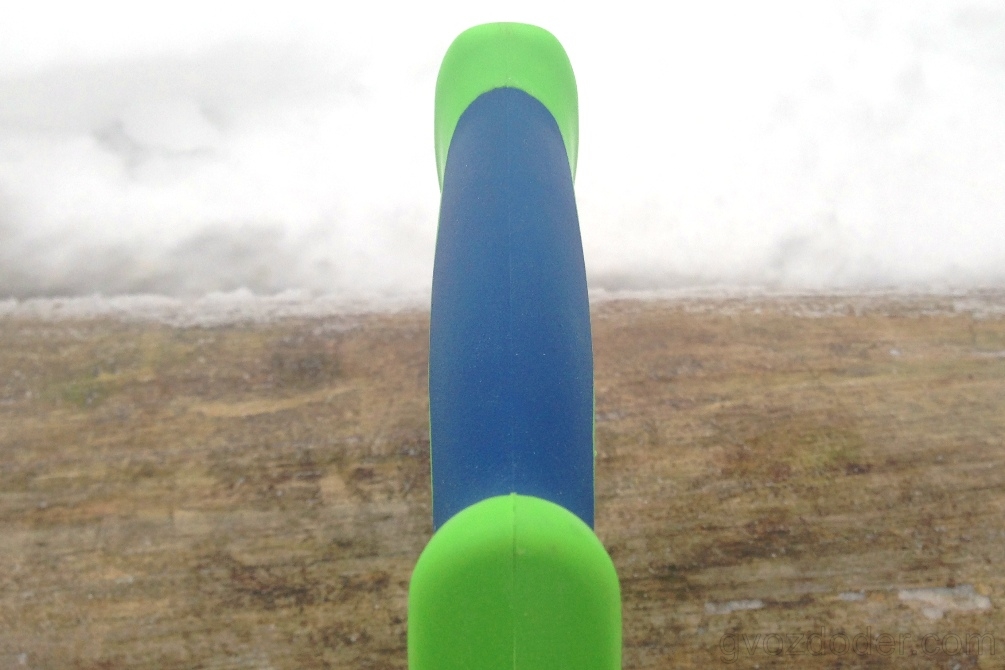

В зоне хвата добавлены антифрикционные накладки из резиноподобного материала синего цвета. Они и от выскальзывания уберегают, и от трудовых мозолей при длительном пилении спасают.

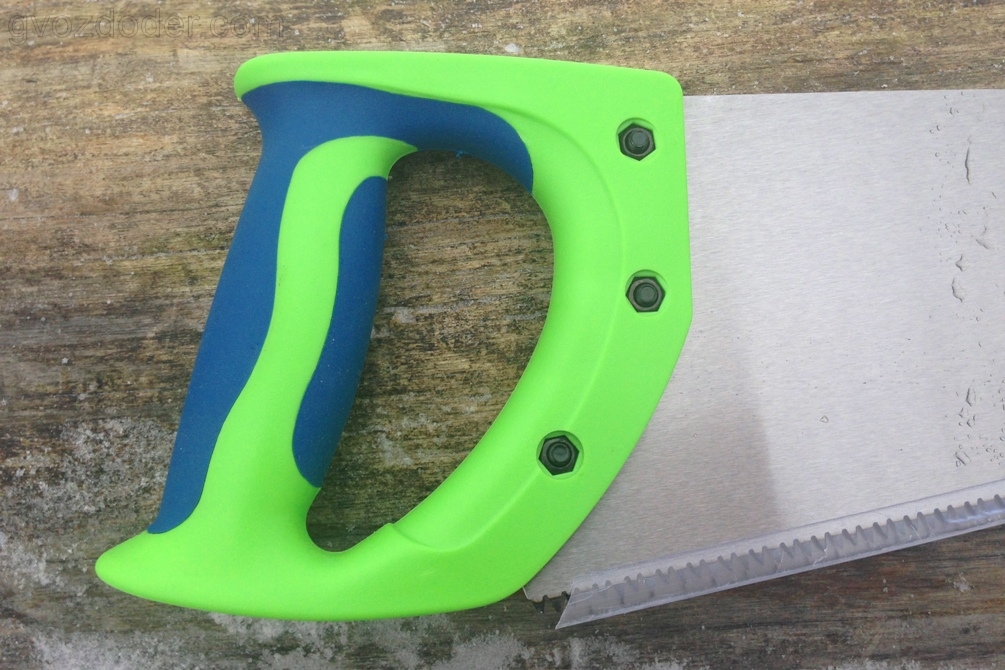

К полотну рукоятка прикручена тремя болтами. Люфта в креплении нет, затянуто на совесть.

Полотно

Полотно ножовки Зубец выполнено из листовой легированной стали толщиной 1,2 мм. С одной стороны это положительно сказывается на эксплуатационных характеристиках, с другой отрицательно на устойчивости к коррозии. Придётся внимательнее относится к хранению пилы, чтобы она не заржавела.

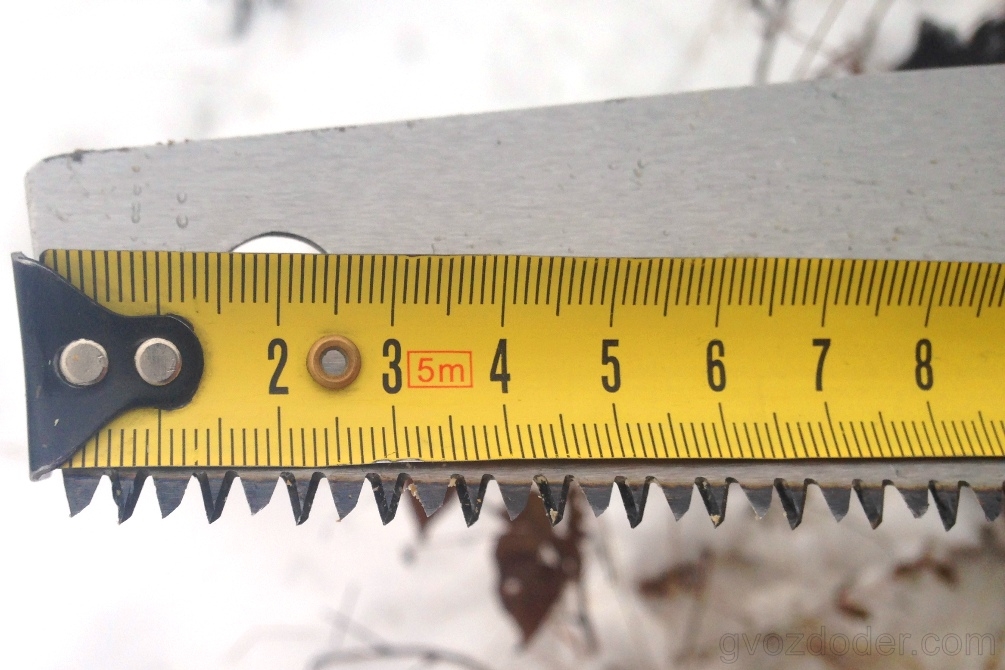

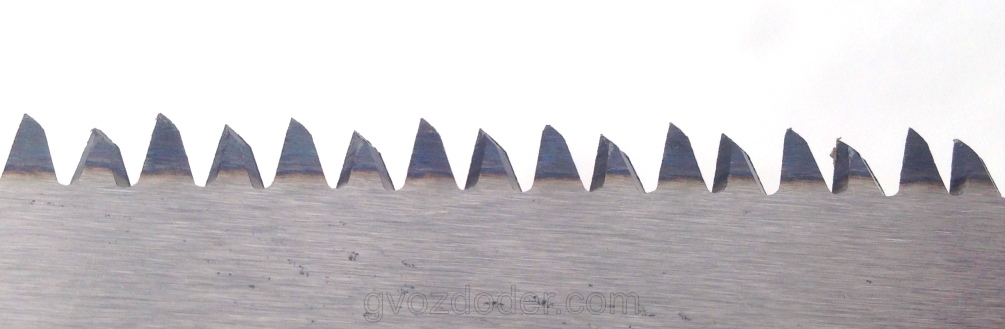

Плотность зубьев на режущей кромке составляет 7 штук на дюйм (2,5 см) или 7-8 tpi.

Форма зубьев сложная трёхгранная. Их базовая форма тяготит к поперечными пилам, где используются треугольные зубья без наклона. Но дополнительная грань на вершине каждого зуба добавляет универсальности для продольных распилов.

Зубья дополнительно закалены. В таком виде они дольше сохраняют заводскую заточку. Но, увы, теряют возможность ручной заточки.

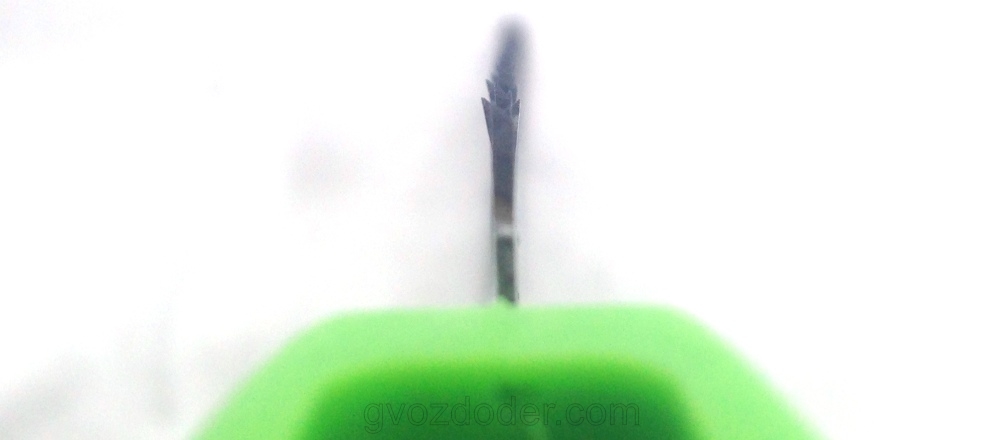

Широкая разводка зубьев также указывает на приспособленность в первую очередь для поперечного пиления.

В качестве приятной мелочи в полотне есть отверстие, чтобы вешать ножовку на крючок или гвоздь.

Как заточить ножовку по дереву – шаг за шагом

Если вы задались вопросом, как сделать ножовку идеально острой, не спешите хвататься за напильник – спешка только все усугубит. Заточка зубьев – отдельный процесс, который имеет несколько этапов. Для начала проверьте, есть ли у вас подходящий инструмент – при заточке поперечных ножовок не обойтись без трехгранного напильника с мелкой насечкой и углом 60°, для продольного инструмента понадобится напильник ромбической формы.

Шаг 1: Ровняем зубья по высоте

Чтобы определить, какой зуб отстает по высоте, возьмите напильник помельче и проведите им сверху по зубьям. Нетронутые острия укажут нам дефекты пилы. В таком случае все остальные зубчики необходимо подпилить напильником до уровня самых низких. Чтобы не поранить руки, вы можете вырезать в бруске дерева гнездо для напильника, закрепить его в нем и уже затем смело ровнять зубцы.

Шаг 2: Пропиливаем полотно

Проверьте зубцы на их соотношение друг с другом. Короткие элементы затрудняют распил, особенно после нескольких заточек. В таком случае в самом полотне делаются пропилы, которые удлиняют зубья. Зажимаем полотно инструмента в тисках, выставляя зубцы на одинаковый с краями тисков уровень, чтобы не допустить слишком глубокого разреза. Вам понадобится ножовка по металлу – с ее помощью пропилите полотно до нужной высоты зубчика. Лучше всего пила будет работать, если ширина зубцов будет в полтора раза меньше, чем их высота.

Шаг 3: Разводим зубцы

Самое время подойти к разводке пилы. Если делать разводку обычными плоскогубцами, то равномерный, выверенный развод в стороны у вас никогда не получится – пила в результате начнет рвать дерево, образуя много отходов и формируя неряшливый срез. Поэтому подготовьте заранее простой инструмент, который вы можете сделать сами – пропилите в планке из нетолстого металла паз, в который с легкостью войдет зубчик, и просверлите в ней под закрепление ограничителя несколько отверстий. Ограничитель можно вырезать ножницами по металлу, придавая ему нужный для разводки угол.

Крепим ограничитель к планке и испытываем его в деле, при необходимости увеличивая или уменьшая угол загиба. С помощью такого инструмента разводка получится совершенно одинаковая. Делать ее необходимо не часто, один раз на две-три заточки. Очевидно, что зубцы нужно разводить в разные стороны, соблюдая поочередность. При разводке следует не перегибать палку с расстоянием, на которое отгибается вершина каждого зубчика – слишком маленькое расстояние ничего не даст, слишком большое затруднит процесс распила и переведет большое количество материала в опилки.

Шаг 4: Заточка

Теперь мы пришли непосредственно к тому, как заточить ножовку по дереву. Удобнее всего закрепить полотно на краю рабочего стола, подложив под ножовку дощечку, чтобы полотно не упиралось на ручку. Соблюдайте тот же угол заточки, что был ранее. Сначала пройдитесь по одной стороне всех зубцов, двигая напильником от полотна ножовки навстречу острию, затем повторите процесс, затачивая другую сторону. Перевернув само полотно, в таком же порядке пройдитесь еще раз напильником по зубцам.

Будьте аккуратны, чтобы не укоротить их в результате слишком упорной заточки. Всего на процесс у вас уйдет от получаса до часа, в зависимости от того, насколько вы уже попрактиковались в этом деле. Это время с лихвой окупится при работе с ножовкой.

Полотно для ножовки по металлу – внимательный выбор

     Чтобы ножовка полотно которой играет основную роль в работе, была практичной и долговечной, важно внимательно и обдуманно подойти к ее выбору

На что именно нужно обращать внимание при выборе полотна для ножовки?.      Количество и ассортимент ножовочных полотен достаточно велики

Стоимость каждого полотна индивидуальна и зависит от многих факторов, среди которых основными являются:

     Количество и ассортимент ножовочных полотен достаточно велики. Стоимость каждого полотна индивидуальна и зависит от многих факторов, среди которых основными являются:

— Тип полотна. Под этим в основном подразумевается материал, из которого изготовлено полотно. Этим материалом может быть либо каленое железо, либо биметаллический сплав. Биметаллические полотна ломаются крайне редко, хотя и стоят на порядок дороже каленых.

— Количество зубьев. Рассчитывается количество зубьев ножовочного полотна, исходя из конкретного их числа на дюйм. Чем больше зубьев на одном дюйме, тем эффективнее и быстрее можно будет распилить любой материал. Существуют полотна, где количество зубьев на 1 дюйм будет равняться 32, 24 или 18 штук. Ножовка, полотно которой свободно устанавливается под углом 90 градусов, отлично подойдет для разрезания даже больших металлических листов.

— Внешний вид. Ножовочное полотно не должно иметь каких-либо сколов, трещин, повреждений или дефектов. На нем не должны быть видны следы ржавчины или коррозии. Если полотно согнуть, то оно должно быстро вернуться в свою первоначальную форму.

РАЗРЕЗАНИЕ МЕТАЛЛОВ.

§ 1. Разрезание
металлов вручную. Резка ручной ножовкой.

Разрезанием (резкой) называется операция, при которой металл разделяют на части. В
зависимости от профиля, формы и размеров деталей и заготовок резка
производится разными инструментами вручную или па соответствующем
оборудовании.

К основным способам
резания металлов относятся: ручной ножовкой, отрезными приводными
ножовками и ленточными пилами, на металлорежущих станках, ручными
ножницами, стуловыми ножницами, рычажными ножницами, механическими
ножницами, кусачками, труборезами, пресс-ножницами, штампами,
ацетилено-кислородным пламенем, анодно-механическим способом.

К инструменту для ручной
резки относятся ножовки, ручные ножницы, стуловые и рычажные ножницы,
труборезы и кусачки.

Ручную ножовку применяют
для резания толстых листов, полосового, круглого и профильного
металла сечением до 60-70 мм.

Ножовка (рис. 40, а) состоит из станка 1, ножовочного полотна 2 и ручки 4.

Рис. 40. Ножовки:

а — жесткая, б —
с раздвижной рамкой

Полотно вставляют концами
в прорези головки 3, закрепляют штифтами 5 и натягивают винтом 6 с
барашком 7. Ножовочные рамки изготовляют либо цельными (для
ножовочных полотен определенной длины), либо раздвижными (рис. 40,
б), допускающими закрепление ножовочных полотен различной длины.

Ручное ножовочное полотно
представляет собой полосу, изготовленную из инструментальной
легированной стали Р9, Х6ВФ, на одной стороне которой нарезаны зубья.
Наиболее часто применяются полотна шириной 13-16 мм при длине
250-300 мм.

Каждый отдельный зуб
полотна имеет форму клина. На зубе, как и на резце, различают задний
угол α, угол заострения β, передний угол γ и угол
резания δ (рис. 41). При резании стружка размещается между
соседними зубьями до тех пор, пока острие зуба не выйдет из пропила.

Рис. 41. Геометрия зуба
ножовочного полотна

Шаг зубьев выбирается в
зависимости от разрезаемого материала. Для резания листового железа,
тонкостенных заготовок выбирается полотно с шагом 0,8 мм; для резания
тонкостенных труб и тонкого профильного проката — с шагом 1,0
мм; для резания стального профильного проката, труб и цветных
металлов — с шагом 1,25 мм; для резания чугуна, асбеста и
мягкой стали — с шагом 1,6 мм.

Шаг ножовочного полотна
должен быть таким, чтобы в работе одновременно участвовало не менее
трех зубьев. Ножовочное полотно устанавливают в прорези головок
станка так, чтобы зуб резал при движении ножовки вперед, крепят
штифтами и хорошо натягивают. Движения ножовки должны быть плавными,
ритмичными со скоростью 40-60 двойных ходов в минуту на всю
длину полотна.

Рабочий ход —
движение вперед, обратный — холостой ход, без нажима. Нажим
производится в основном левой рукой.

При разрезании ножовкой
материал прочно закрепляют в слесарных тисках. Расстояние между
тисками и корпусом работающего должно быть около 200 мм (рис. 42).
При работе ножовкой корпус должен быть прямым и повернут под углом
45° к осевой линии тисков. Свободно опираясь на левую ногу,
правую нужно поставить по отношению к левой под углом 60-70°.
При разрезании ножовкой различных материалов придерживаются
определенных правил.

Рис. 42. Стойка при резке
металла:

а —
положение ног, б — положения корпуса и рук

При резке твердых
материалов нажим на ножовку должен быть сильным, при резании мягких
материалов, полос, труб — небольшим. Перед окончанием резки
усилие уменьшается во всех случаях. Ножовка при резании перемещается
горизонтально, чтобы избежать скольжения, при врезании ножовку
отклоняют от себя.

Полосовой металл толщиной
свыше 3 мм режут по узкой грани, при меньшей толщине — по
широкой. Разрезая широкие поверхности, ножовку последовательно
наклоняют от себя и на себя.

Тонкие листы зажимают
между двумя деревянными брусками и режут вместе с ними. При отрезании
от листа длинных полос полотно поворачивают на 90°, ножовку
держат горизонтально.

Фасонные заготовки
(детали) и прорези вырезают лобзиками или сточенными по ширине до
размера 8- 10 мм ножовочными полотнами.

Прутковый материал
разрезают так же, как и полосовой. Если место реза обрабатывается, то
разрешается надрезать заготовку с нескольких сторон и затем
обламывать.

Ручная резка ножовкой
производится обычно без охлаждения. Для уменьшения трения полотно
можно смазывать минеральным маслом.

При уводе ножовочного
полотна в сторону не следует пытаться исправить положение поворотом
ножовки, так как при этом полотно сломается. В этом случае резку
нужно начать в новом месте.

Нельзя производить резку
полотном со сломанными зубьями, его нужно заменить или сточить 2-3
соседних со сломанным зуба. При продолжении резки новым полотном ее
начинают в новом месте, так как изношенное полотно дает пропил
меньшей ширины.

Пила-ножовка: шаг зуба и длина полотна

Шаг зуба – еще одна характеристика, которая влияет на качество и удобство распила. Измеряют его в миллиметрах, обозначает это понятие расстояние между вершинами соседних зубьев. Длина полотна пилы пропорционально зависит от размера и шага зуба – чем крупнее эти параметры, тем длиннее должен быть инструмент. Длина мелкой ножовки обычно не превышает 350 мм, средняя пила достигает 550 мм, а инструмент с крупным зубом должен быть не меньше 600 мм.

При покупке поинтересуйтесь заточкой пилы – если речь идет о тройной заточке зуба, то работать ей будет удобно при любом расположении волокон, как при прямом, так и при обратном ходах. К тому же, при тройной заточке такой прием, как разводка зубьев, можно не применять – ножовка будет эффективна и без него.

На фото — ножовка по дереву Теща, forceprofi.ru

На фотографии — ножовка многофункциональная IRWIN, shuruping.ru

Фото с ножовкой по дереву Aligator, topex.topex.net.ua

На фото — ножовка по дереву Ермак, hoztorgopt.ru

Фото — ножовка STAYER, 257500.ru

Список источников

  • remoskop.ru
  • stankiexpert.ru
  • greensector.ru
  • WikiMetall.ru
  • teplosniks.ru
  • gvozdoder.com
  • delta-grup.ru

Похожие статьи

Комментировать
0
45 просмотров

Если Вам нравятся статьи, подпишитесь на наш канал в Яндекс Дзене, чтобы не пропустить свежие публикации. Вы с нами?

Adblock
detector
