Обжим без инструмента

Обжать сетевой кабель можно и без обжимника. Если под рукой не оказалось специального приспособления, то можно воспользоваться обычной плоской отверткой. Но такой обжим витой пары может быть не совсем качественным. Например:

  • не всегда есть возможность качественно обжать;
  • увеличивается вероятность испортить витую пару.

Чтобы сделать обжим без клещей необходимо делать все так же. А именно очистить наружную оболочку, выровнять провода и разложить их по соответствующей электрической схеме. Затем также нужно обрезать лишние проводки и вставить в пазы коннектора.

После этого нужно перевернуть коннектор так, чтобы контакты были сверху, а защелка снизу. Положить разъем следует на ровную поверхность, чтобы он надежно упирался на основание и с помощью отвертки закрепить защелку.

Обжать сетевой кабель отверткой сложнее, так как работа занимает больше времени. Нажимать инструментом нужно до тех пор, пока защелка перестанет выступать за края коннектора. Только в этом случае жила будет надежно зафиксирована и закреплена.

Витая пара сдавливается отверткой следующим образом:

  1. Поочередно следует надавливать на каждый проводник. И так со всеми восьми контактами, пока они не будут вдавлены до упора.
  2. Затем необходимо надавить инструментом на центральную часть, таки образом фиксируя и надежно закрепляя все контакты в коннекторе.

Обжатие витой пары таким способом следует проводить осторожно, так как пластинки контактов, да и сам коннектор, очень хрупкие. Если сделать все правильно, то в результате получится подключить интернет

Напоследок рекомендуем просмотреть полезное видео по теме:

Обжимка кримпером

Использование отвертки

Вот по такой методике производится обжим витой пары 8 жил. Надеемся, предоставленные схемы, видео и инструкция помогли вам самостоятельно обжать сетевой кабель в домашних условиях!

Наверняка вы не знаете:

  • Как опрессовать провода гильзами
  • Как подключить интернет-розетку
  • Маркировка проводов по цветам

Схемы обжима сетевого кабеля для разъемов RG-45

В предыдущих наших статьях мы уже писали, как можно обжать сетевой кабель самостоятельно, поэтому сейчас уделим больше внимания на варианты распиновки. Существуют несколько наиболее популярных схем, ними пользуются большая часть интернет провайдеров. Вот их и обсудим сейчас.

Прямая распиновка, маркируется как 568В

Прямую раскладку используют для соединения свитча, роутера, хаба с вашим компьютером. Этот способ наиболее распространенный в нашей стране. На картинке ниже вы видите, как должны располагаться провода витой пары состоящей из 8 жил в коннекторе.

Если внимательно присмотреться к этой схеме, тогда вы поймете, почему её называют прямой. Все из-за того, что обжим выполним на двух разъемах RG 45 идентично.

Перекрестная распиновка (crossover), маркируется как 568A

Перекрестной схемой пользуются, когда хотят соединить компьютер — компьютер напрямую или свитч — свитч. Поэтому если вам необходимо объединить два устройства по сети, этот метод как раз вам подойдет. Пример, какая должна быть распиновка кабеля, при 8 жильной витой паре, приведен ниже на фото.

Вы видите, что на втором штекере, провода перевернуты, отсюда и название – перекрестная схема.

Прямой обжим с 4 жильной витой пары (двухпарный провод)

Двухпарный кабель также часто используется интернет провайдерами для прокладки внутри помещения. Две пары достаточно, чтобы прокачать 100 Мбит/с, а вот себестоимость такого интернет кабеля, значительно ниже. Порядок обжима этой витой пары, мы привели ниже на картинке.

Схема обжатия витой пары RG-45 с PoE, стандарт — IEEE 802.3af

Данная схема позволит помимо информационного сигнала, передать питающее напряжение на свитч, роутер или любое другое устройство. Благодаря этому не нужно будет покупать отдельный провод для подачи питания. В распиновки коннектора rj-45, синий и коричневый провод применяют для подачи электричества. Вы спросите, а где это нам пригодиться? Отвечаю: при установки видеонаблюдения, подачи электричества на коммутатор. Многие, из которых рассчитаны принимать питание из разъема rj-45. И так далее.

Помните! Подавать по сетевому кабелю 220 В нельзя категорически, он не рассчитан на такое высокое напряжение. Последствия могут быть непредсказуемы. Стандартный диаметр сетевого кабеля 0.51мм, это дает возможность пропускать напряжение до 1.5 А. Если вам необходимо больше пропустить, тогда соедините два проводка параллельно, тогда получите увеличение в 2 раза (3 А).

Перекрестной схемой обжимайте для скорости прокачки 1 Гбит/с

Для достижения соединения в 1 Гбит/с между устройствами, нужно задействовать 4 пары (8 проводов). Пример обжатия смотрите ниже.

Возможно вам это будет интересно, статья о том как включить блютуз на ноутбуке Windows 7, 10.

Схема обжатия консольного
кабеля (rollover cable)

В этом варианте нужно один конец витой пары обжать по
обратной схеме, по отношению к другому концу. Выглядит это, как будто вы
перевернули его и глянули на штекер с другой стороны.  Эту схему обжатия применяют, когда необходимо
настроить роутер или коммутатор при помощи ПК. Чаще всего используют для
устройств Cisco.

Обжим при отсутствии инструментов

Необязательно приобретать специализированные приспособления для одноразового выполнения процедуры. Обжимку rj 45 можно выполнить с применением стандартных инструментов и подручных средств. Для исключения лишних временных затрат следует подготовить несколько запасных разъемов. Не исключено случайное повреждение изделий без достаточного опыта.

Алгоритм действий:

  • снимают ножом общую изоляционную оболочку и экранировку;
  • расплетают витые пары;
  • устанавливают жилы в разъем по выбранной схеме распиновки rj45;
  • прижимают последовательно отверткой отдельные фиксаторы, чтобы острые концы пробили защитные оболочки;
  • другим инструментом (достаточной ширины) прижимают участок, расположенный ниже контактной группы, для надежного закрепления кабеля.

После завершения ручной обжимки проверяют целостность токопроводящих цепей. Допустимо пробное подключение компьютера к сети для экспериментальной проверки функциональности созданного соединения.

Обжим 4-х парного кабеля

Стандартные схемы подключения к локальной сети подробно рассмотрены в предыдущих разделах. Однако типовая rg 45 распиновка подразумевает наличие свободных дополнительных линий. Эти проводники можно использовать для подсоединения:

  • стационарного телефонного аппарата;
  • домофона;
  • усилителя сигнала спутниковой антенны;
  • светодиодного светильника.

При расчете подключаемых нагрузок следует учесть максимальный ток для типового проводника с площадью сечения 0,2 мм кв. – не более 1,5 А. Соответствующим образом увеличится допустимая мощность при добавлении нескольких витых пар. В этом примере данные приведены для медных жил.

Обжим 2-х парного кабеля

Если для проводной локальной сети достаточно меньшего количества проводников, не имеет смысл усложнять конструкцию. На следующей картинке приведены типичные варианты распиновки rj45 rj45. Обжать жилы можно с применением представленных выше инструкций.

Схемы распиновки кабеля из двух витых пар

Обжим на два компьютера

Для устойчивой связи специалисты рекомендуют не делать такое соединение длиннее 80-90 метров. В этой схеме для подключения второго компьютера используют свободные пары rg 45 с коричневой и синей оболочками.

Немного терминологии

«Сетевики» используют термин RJ-45 для обозначения разъёма для соединения узлов локальной сети. На самом деле разъёма с таким названием официально не существует.

ФОТО: wikipedia.orgТак выглядит самый распространённый штекер в мире

Под RJ-45S принято понимать стандарт, по которому вообще подключаются модемы. К тому же, именно разъёмы стандартов RJ обозначаются примерно так: 8P8C. Кстати, это и есть правильное название разъёма, который называют RJ-45. И он присутствует во многих стандартах: RJ-33X, RJ-61X и других. Что интересно, официальный RJ-45S использует разъём 8P4C. В названии зашифровано количество возможных контактов и задействованных. Например, 8P8C имеет 8 гнёзд, в каждом из которых есть по одному контакту. А вот 8P4C имеет всего 4 контакта, хотя гнёзд 8. Тем не менее, при подключении не всегда бывают задействованы все физические контакты.

Интересно, что путаница в названиях имеет место не только в России, но и за рубежом. 8P8C называют RJ-45 и специалисты, и магазины, и иногда даже производители. Мы тоже присоединимся к ним и будем считать RJ-45 разъёмом 8P8C.

Технология обжимки

Обжать сетевой кабель можно двумя способами:

  • прямой обжим (применяется при подключении компьютера к роутеру или свитчу);
  • перекрестный обжим (применяется для схем подключения, таких как компьютер–компьютер или роутер–роутер).

Существует определенный порядок действий. Первое, что необходимо сделать – это очистить от изоляции сетевой кабель. Только нужно быть аккуратным и не повредить изоляцию самих проводков. О том, как снять изоляцию с кабеля, мы рассказывали в соответствующей статье.

В результате должно быть видно 4 жилы разного цвета. Их нужно отсоединить друг от друга и обрезать, чтобы они были одинаковой длины. Затем следует выбрать схему, по которой нужно обжать сетевой кабель.

Прямой тип

Если выбирать прямой тип, то он подходит для любого трафика. Только есть одно условие – необходимо одинаково обжать сетевой кабель с двух сторон. В большинстве случаев такой тип используют в цепи Т568В. На фото указано, как разделены проводки по цветам:

Но скорость в 1 Гбит/с редко нужна, так как большинство сетевых карт компьютеров рассчитаны на 100 Мбит/с, да и скорость интернет соединения редко составляет 100 Мбит/с. В этом случае обжим витой пары производится так:

После того, как была снята наружная оплетка, необходимо распрямить все проводки и разложить в той последовательности, какая указывается в чертеже.

Следующий этап требует особого внимания. Нужно вставить проводки в пазы

В этом деле очень важно не перепутать последовательность проводов. Если это сделать, то ничего не будет работать

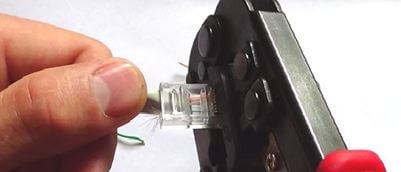

Для того чтобы правильно обжать следует сетевой кабель вставить в коннектор до упора.

После этого необходимо устройство вставить в соответствующую матрицу в обжимных клещах. Их может быть несколько для коннекторов разных типов (RJ-45, RJ-11). Плотно и крепко сдавливаем клещи до тех пор, пока проводки в устройстве не прорежут изоляцию и не соприкоснуться со шнуром. Таким образом происходит обжим витой пары.

Важно, чтобы наружная оплетка надежно вошла в устройство. Это предотвратит повреждение механизма

Перекрестный тип

Этот способ обжима кабеля для интернета подходит, если вы хотите подключить два компьютера. В этом случае провода на концах имеют разный порядок (один конец по принципу А, а второй – по принципу В).

Затем обжим идет в той же последовательности, как и прямом типе.

Обзор схем для обжима

Правильную работу провода обеспечивает определенное расположение жил в коннекторе. Существует две основные схемы распиновки для 8-жильного кабеля и еще одна – для 4-жильного, которым уже почти никто не пользуется.

Если коммутационное устройство – роутер или свитч – нужно соединить с ПК, ноутбуком, моноблоком, то требуется прямая распиновка. При коммутации напрямую двух компьютеров – перекрестная (kross-over).

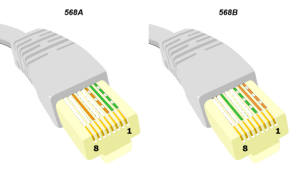

Обе схемы имеют цифровое обозначение:

  • прямая – 568В;
  • кросс-овер – 568А.

Лучше выучить расположение проводов в обоих случаях, так как для домашнего применения для создания внутренней сети могут пригодиться обе схемы.

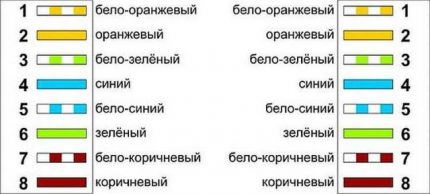

Прямая схема. Провода в процессе обжима обоих коннекторов располагаются одинаково, как будто в зеркальном отражении. Важен и порядок проводников, и их цветовое соотношение

Менять местами провода нельзя. Если после бело-оранжевого следует оранжевый, то ни синий, ни зеленый, никакой другой подключать не следует – кабель не будет работать.

Но есть один момент – оранжевые и зеленые провода взаимозаменяемы, то есть под №1 может находиться бело-зеленый, затем зеленый и так далее.

Перекрестная схема. Более сложная и требует заучивания, так как проводники подключаются не просто в обратном, а в особом порядке, а положение некоторых остается «прямым»

Если вдруг вместо популярного 8-жильного кабеля приходится обжимать 4-жильный, применяемый только для подключения периферийных приборов, то потребуется совершенно другая схема.

При использовании тех же самых коннекторов порядок подключения проводников меняется.

Прямая схема распиновки для 4-жильного кабеля. Особенность подключения состоит в том, что некоторые дорожки остаются свободными. Активными являются контакты 1-3 и 6, работают только оранжевые и зеленые проводники

Номера контактов выбиты на коннекторе, их обязательно следует учитывать при монтаже проводов. Для того, чтобы не напутать с порядком расположения, достаточно найти цифру 1 или 8.

Более подробно об обжиме витой пары на 8 или 4 жилы читайте далее.

Инструкции правильного обжима RJ-45

Теоретическую часть лучше изучить еще до того, как вы приступите к обжиму коннекторов RJ-45 своими руками, чтобы в последствии не пришлось переделывать.

Для тренировки нужно запастись инструментами, терпением и обжать несколько интернет-вилок. Если пробный патч-корд заработал, в дальнейшем вы легко справитесь с изготовлением интернет-шнуров.

Вариант #1 – прямое подключение Straight

Это основная процедура, которую следует отработать, так как соединение стационарного ПК или ноутбука с роутером происходит чаще, чем другие виды коммутации.

Именно на этой схеме можно набить руку – в остальных случаях придется только провода менять местами.

После процедуры, если обжимка проведена правильно, жилы даже с усилием не достать из коннектора. Кабель крепко держится внутри благодаря зажиму части, покрытой изоляцией.

После первого коннектора обжимаем второй – по той же схеме прямого подключения. В результате должен получится рабочий кабель нужной длины с двумя интернет-коннекторами на концах

Операция выполнялась без применения колпачков, если вы их решите использовать, то наденьте на кабель перед началом обжима.

После обжимки широкий конец колпачка натягиваете на коннектор, узкий остается на кабеле.

Для проверки исправности используем тестер. Подключаем концы шнура к разным частям прибора. Если жилы обжаты правильно, будут поочередно загораться зеленые огоньки

При обнаружении ошибки свет диодов сменится с зеленого на красный. Это может обозначать, что проводники перепутаны местами или где-то произошел «недожим».

Вариант #2 – перекрестное подключение Cross-Over

Если вы решили произвести подключение одного компьютера к роутеру через другой, то есть соединить два персональных устройства напрямую, потребуется схема кросс-овер.

Она отличатся от предыдущей только компоновкой проводов по цветовому признаку – порядок расположения проводников на втором конце не такой, как на первом.

Кстати, свежие технические веяния могут привести к полному отказу от таких изощрений, как сложная схема перекрестного подключения.

Уже многие современные цифровые устройства оборудованы интерфейсом нового стандарта Auto MDI-X. Система самостоятельно, автоматически определяет тип подключения и выбирает тот режим коммутации, который считает оптимальным.

Это значит, что достаточно выполнить прямое подключение – дальше техническое устройство все сделает самостоятельно.

Вариант #3 – обжим четырехжильного кабеля

Основное отличие подключения в том, что в процессе задействованы только 4 проводника из 8. Функциональная разница – в снижении скорости подачи сигнала.

Получается, что 4 проводника работают, а еще 4 остаются свободными. Их можно обрезать или просто подвернуть, чтобы не мешали.

Скрутка витой пары между собой.

Так же как и в предыдущем способе, нужно сперва снять часть наружной изоляции при помощи внутренней нити с одной и другой стороны кабеля LAN. Расплести и выровнять проводники с одной и другой стороны и аккуратно зачистить их от изоляции пассатижами или ножом до половины.

Теперь необходимо скрутить согласно цвету все жилы между собой. Для этого приложите оба куска провода друг к другу и начинайте выполнять скручивание жил от основания изоляции. По завершению обязательно удалите острые концы с каждой скрутки пассатижами или бокорезами. Такой способ скручивания в месте восстановления обрыва или наращивания придаст всем жилам в витой паре прочности. Скручивание медных жил без участия изоляции приведет к не долгосрочности и возможному облому проводников в месте скрутки во время физического воздействия.

Чтобы сделать скрутку более менее аккуратной, нужно освободить от зажимов/изоленты внешнюю оболочку кабеля и потянуть за оба конца в разные стороны. Этим вы расширите область для изолирования и укладки всех проводников под внешнюю оболочку.

На следующем этапе постарайтесь компактно уложить и за изолировать все концы проводников. Для этого разведите по четыре пары в разные стороны и начинайте поочерёдно укладывать по одной паре вдоль кабеля и наматывайте сверху очередной виток изоленты. Следите за тем, чтобы не было соприкосновений во время изолирования зачищенных концов с другими парами. Проделайте тоже самое и с другими четырьмя парами с обратной стороны.

Чтобы скрутка была не приметной взору, наденьте внешнюю оболочку кабеля с одной и другой стороны на скрутку так, чтобы они закрыли собой место соединения двух отрезков витой пары. При необходимости подрежьте наружную изоляцию кабеля. В заключении зафиксируйте оба конца внешней изоляции скотчем или…

Я уже упоминал в предыдущем способе, что если скрутка будет подвержена воздействию внешним факторам (снег, дождь, сырость), то верхний слой изоляции кабеля следует сделать более герметичной. А вообще для наружной прокладки существуют определенные типы витой пары. При желании любой из способов можно усовершенствовать и доработать под себя. Все зависит от вашей смекалки, а я лишь показал принцип сращивания витой пары.

Как выбрать сетевой кабель

Мы расскажем вам, на что необходимо обратить внимание при выборе витой пары. Очень важный момент, нужно понимать прокладывать сетевой кабель вы будите внутри помещения или снаружи

Потому что для внутренней прокладки подойдет самая простая и дешевая витая пара. А вот для внешней (на улице) нужно брать с дополнительной защитой (двойная оплетка, защищающая от природных явлений, таких как: солнце, дождь, снег, мороз)

Очень важный момент, нужно понимать прокладывать сетевой кабель вы будите внутри помещения или снаружи. Потому что для внутренней прокладки подойдет самая простая и дешевая витая пара. А вот для внешней (на улице) нужно брать с дополнительной защитой (двойная оплетка, защищающая от природных явлений, таких как: солнце, дождь, снег, мороз).

Если протяженность кабеля будет большая, тогда берите витую пару с дополнительной проволокой. Она будет надежно удерживать провод от разрывов.

Обратите внимание на состав провода, он может быть из биметалла или медный. Конечно же, медный лучше, но и его цена в разы выше

Так что, тут нужно смотреть на бюджет, выделенный на покупку и определяться.
Толщина каждой жилы должна быть около 0.50 мм, в идеале. Но, увы, многие производители занижают эти показатели до 0.40 мм.

Посмотрите маркировку на кабеле, уважающий себя производитель делает её четкой и понятной. А недобросовестный изготовитель, такую наносит маркировку, что при касании она стирается, или и вовсе её нет на кабеле.

Можно купить сетевой кабель в котором есть дополнительная защита от различных наводок (гроза, статика). В таком кабеле присутствует экран в виде фольги.

Наличие сертификата качества.

Типы кримперов

Обжимник RJ 45 различают по характеру движения посадочных мест инструмента. Для компьютерной сети применяют три типа кримперов:

  • ножничный;
  • выдвижной;
  • автоматический.

Ножничные

Это самый распространённый вид инструмента для обжима коннекторов RJ 45. Им удобно пользоваться, но есть один недостаток. Прилагаемое усилие на корпус разъёма не может равномерно распределяться по всей площади обжима.

Ножничный обжимник

Выдвижные

У этого вида инструмента рабочие поверхности посадочных мест движутся одновременно параллельно друг другу. За счёт этого создаётся равномерное распределение усилия прессовки.

Выдвижной кримпер

Автоматические

К этому типу кримперов относится высокопроизводительное заводское оборудование. Автоматы и полуавтоматы выполняют зачистку кабелей, устанавливают коннектор и производят обжим за один раз. Такие устройства работают на фабриках по изготовлению готовой кабельной продукции.

Технология разводки кабеля в розетке

Распиновка розетки RJ45 не требует никакого специализированного оборудования, вам понадобится всего один инструмент – маникюрные ножницы либо маленький ножик с тонким лезвием. Вот последовательность действий:

  1. Срезается верхний слой обмотки. Длина среза порядка 10 см для удобства разводки.
  2. Разматываются скрутки всех пар и выравниваются провода так, чтобы от основания верхнего слоя до кончиков жил они не пересекались.

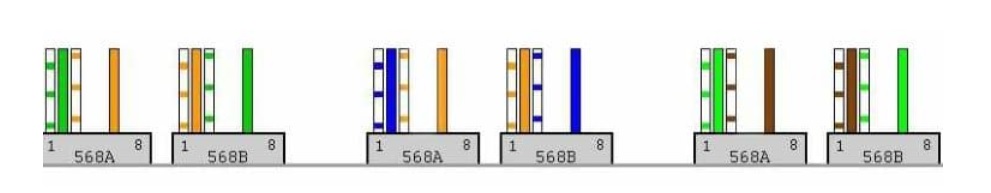

  3. Любая розетка имеет две цветовые маркировки. «А» — подключение кросс, «В» — подключение стандарт. По последней маркировке и осуществляется распиновка RJ45.
  4. Приложив основание оплетки к плате, сначала жилы вставляются в дальние разъемы. Обязательно проконтролировать натяжку кабеля, чтобы расстояние от оплетки до зажима не превышало 3 см.
  5. Закрепив жилы кабеля в нужных коннекторах, производится обжимка. Удерживая маникюрные ножницы так, чтобы угол режущих направляющих составлял 45 градусов, необходимо осуществить нажим на жилу сверху до характерного металлического щелчка.

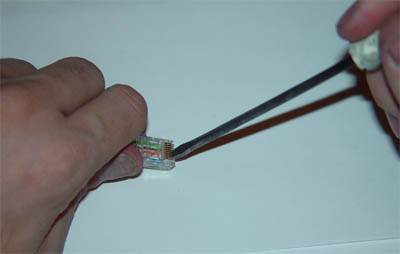

Обжим RG-45 отверткой или как обжать без инструмента

Качественный инструмент для обжимки коннектора RG-45 стоит довольно дорого. Поэтому приобретать его для одного или двух раз использования нет смысла. Но, в то же время, выполнить обжимку все же необходимо. Выходом из этого положения становится обычная шлицевая отвертка с тонкой, но очень прочной рабочей частью. Помимо отвертки также потребуется канцелярский, либо любой другой острый нож.

Процесс обжимки коннектора при помощи отвертки включает в себя следующие основные этапы:

  • зачистку витой пары от изоляции на достаточную длину;

разборку её по цветам, выбор необходимого порядка;

при помощи пинцета или же просто пальцами распределяются отдельные проводки по желобам;

расположив коннектор на твердой поверхности контактами вверх, следует вдавить их с максимальной силой (каждый в отдельности), соблюдая при этом осторожность.

Когда все контакты хорошо прожаты, следует аккуратно вдавить в паз, расположенный на другом конце коннектора, отвертку. Таким образом, будет зафиксирована внешняя изоляция и все отдельные пары проводов

Очень важно осуществлять обжим крайне осторожно. Велика вероятность просто не рассчитать силы и сломать тонкий пластик коннектора. Во избежание порчи материала необходимо выполнять операцию очень аккуратно

Обжим коннектора RG-45 – процесс далеко не самый простой

Во избежание порчи материала необходимо выполнять операцию очень аккуратно. Обжим коннектора RG-45 – процесс далеко не самый простой.

Несмотря на это, многие даже не очень опытные пользователи в состоянии осуществить его самостоятельно. Причем наличие специального инструмента совершенно не обязательно, можно воспользоваться подручными средствами (отверткой и очень острым ножом).

Стоимость расходных материалов (коннектора, а также кабеля) невысока

Тем не менее, необходимо соблюдать осторожность – так как неправильное расположение отдельных проводков не позволит правильно настроить локальную сеть, она попросту не будет работать. Также не следует подвергать материал чрезмерным механическим нагрузкам – при недостаточно бережном обращении можно запросто его повредить

Соблюдая все правила и выполняя каждое действие максимально скрупулёзно, можно сэкономить большое количество времени. Правильно обжатый провод позволит затратить минимальное количество времени на корректную настройку ЛВС.

Прямой кабель 4 проводника

В ЛВС, передающих данные на скорости 100 mbit/s – 10 gbit/s (спецификации Ethernet 100BASE-TX, 1000BASE-T, 10GBASE-T) задействованы все восемь жил, а в более медленных – 10-100 mbit/s (спецификации 10BASE-T, 100BASE-T) – только четыре: 1-я, 2-я, 6-я, 3-я.

Прямое обжатие с 4 жилами

Схема обжима витой пары 4 провода может задействовать скрутки разных цветов, но обычно – рыжую и зеленую. Впрочем, если вы используете вместо них голубую и коричневую, патч-корд будет работать не хуже.

Оставшиеся провода могут пригодиться при ремонте кабеля, если в одной из задействованных скруток произошел обрыв или короткое замыкание. Вместо замены целого патч-корда достаточно повторно обжать оба его конца, подключив свободные жилы вместо испорченных.

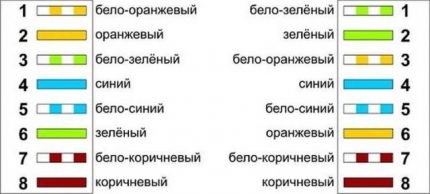

Перекрестный (кроссоверный) патч-корд 8 проводников

Схема перекрестного обжима витой пары из 8 проводов используется при объединении меж собой двух компьютеров или концентраторов (хабов). Сегодня она применяется редко, так как всё сетевое оборудование, выпущенное позже 2004-2005 годов, умеет определять тип кабеля автоматически и “перекрещивать” сигнал внутри порта (технология авто-MDIX). Однако во многих ЛВС до сих пор стоят устаревшие устройства, которые авто-MDIX не поддерживают, поэтому знать перекрестный порядок опрессовки кабеля нужно обязательно.

Схема перекрестного обжима витой пары, как и прямого, может выполняться по типу A или B.

Вариант B для скоростных сетей (100 mbit/s – 10 gbit/s) или, как его называют, Gigabit Crossover выглядит так:

Перекрестное обжатие с 8 жилами

Пин Разъем 1 Разъем 2
1 Р.Б. Б.З.
2 Р. З.
3 Б.З. Р.Б.
4 Г. К.Б.
5 Б.Г. К.
6 З. Р.
7 К.Б. Г.
8 К. Б.Г.

При передаче данных в сетях такого типа задействуются все восемь жил, по каждой из них сигнал передается в оба направления.

Вариант A отличается от B положением 1-й, 2-й, 6-й и 3-й жилы (зелено-белые меняются местами с оранжево-белыми, зеленые – с оранжевыми). Патч-корды, опрессованные по стандартам A и B, взаимозаменяемы, определенного порядка подключения их к устройствам тоже нет (любым концом – к любому).

В ЛВС с менее высокой пропускной способностью (10-100 mbit/s) голубая и коричневая скрутки соединяются без перекреста.

На рисунке показан стандарт В:

Перекрестное обжатие кабеля

Пин Разъем 1 Разъем 2
1 РБ. БЗ.
2 Р. З.
3 БЗ. РБ.
4 Г. Г.
5 БГ. БГ.
6 З. Р.
7 КБ. КБ.
8 К. К.

Говорить о стандарте A в этом случае неуместно, так как он – зеркальное отражение вышеприведенной таблицы.

Перекрестный патч-корд 4 проводника

В схеме кроссоверного обжима витой пары из 4 проводов используются две скрутки любых цветов, которые перекрещиваются, к примеру, в таком порядке:

1 пин – бело-синий – рыже-белый;
2 пин – синий – рыжий;
3 пин – как первый, но наоборот;
6 пин – как второй, но наоборот.

Кроссоверная обжимка, 4 жилы

Выбор цвета, как и при прямой обжимке, ни на что не влияет.

Установка двух коннекторов на один патч-корд

С помощью одного восьмижильного кабеля можно подсоединить к сети сразу 2 компьютера, если выделить по 4 провода или 2 скрутки на каждый. Данные по такому соединению будут передаваться со скоростью до 100 mbit/s, чего вполне достаточно для несильно загруженных домашних или офисных ЛВС.

Схема обжима витой пары RJ 45 зависит от того, что с чем соединяется – компьютер с сетевым устройством или 2 ПК между собой. В первом случае она будет прямой, во втором – перекрестной.

Заключение

Прочитав эту статью, вы сделали большой шаг к самостоятельному сетестроению.

После усвоения правил опрессовки патч-корда можно переходить к практике. О том, как это делается с помощью обжимных инструментов, а также подручных средств (отвертки), читайте дальше.

Список источников

  • o-vitoipare.ru
  • sovet-ingenera.com
  • amperof.ru
  • 2shemi.ru
  • hobbyits.com
  • lanportal.ru
  • samelectrik.ru
  • homius.ru
  • compsch.com

Похожие статьи

Комментировать
0
24 просмотров

Если Вам нравятся статьи, подпишитесь на наш канал в Яндекс Дзене, чтобы не пропустить свежие публикации. Вы с нами?

Adblock
detector
