Защита стен бани от жара печи: устройство защитных обшивок и экранов

Обшивка с облицовкой

Этот вариант практически не отличается от предыдущего, однако, если вы не знаете, чем отделать стену за печкой в парилке так, чтобы сохранить красоту помещения, одновременно создав безопасные условия, то этот вариант несомненно для вас. Выполните защиту стен, использовав жаростойкие декоративные материалы, уложенные на теплоизоляцию.

Отделка вокруг печи в бане может быть выполнена следующими материалами:

Клинкерная плитка изготавливается из обожжённой глины. Она отличается высокой прочностью, жаростойкостью и долговечностью. Одним из плюсов данного варианта также является богатая цветовая палитра, включающая в себя не только чёрные и белые тона, но и синие или зелёные расцветки;
Терракотовая плитка также изготавливается из глины, однако она уступает предыдущему варианту по плотности и количеству возможных цветовых решений;

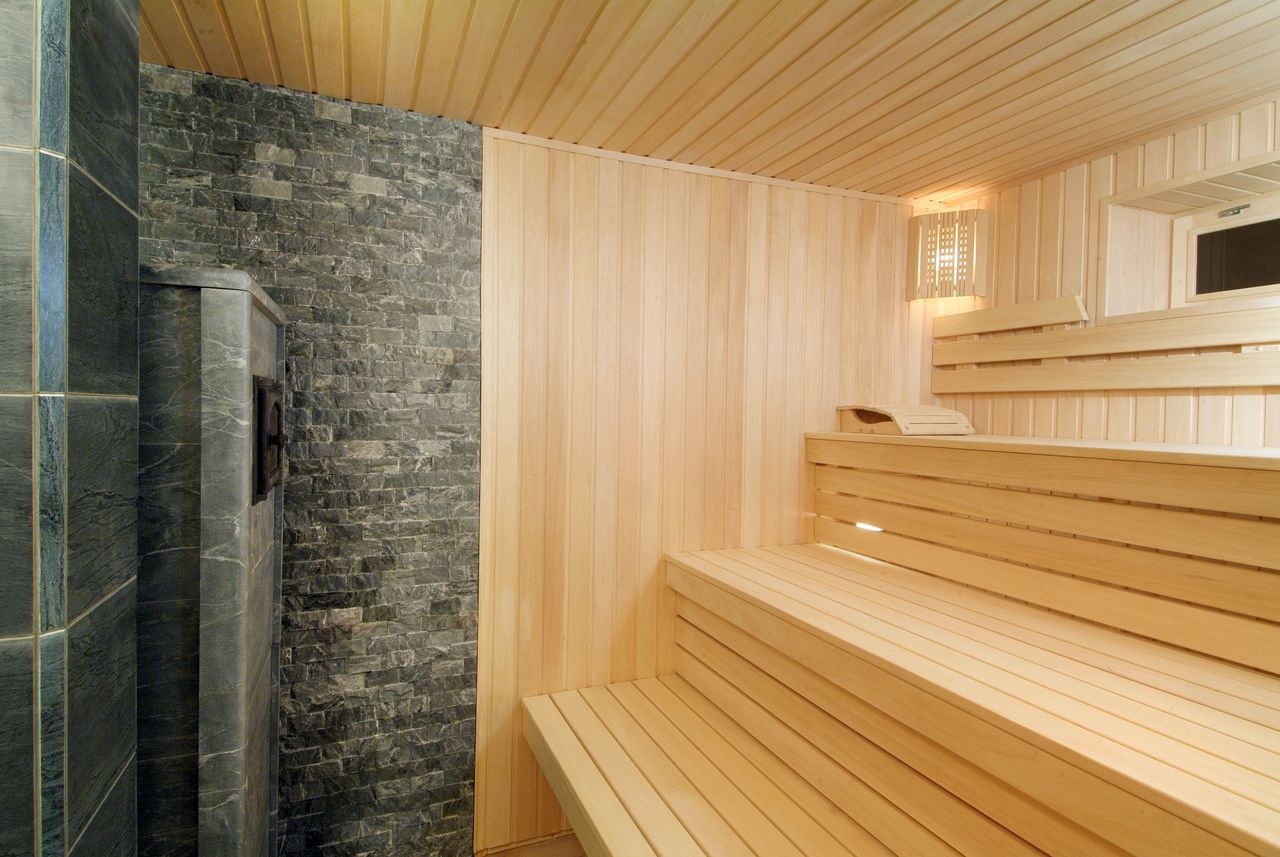

Талькохлорит – неплохой вариант облицовки для бани, выполненный из горных пород зелёных и сероватых оттенков. Обладает хорошей жаростойкостью и прочностью;
Изразцы – обычная керамическая плитка, отличающаяся хорошей жаростойкостью и рисунком на своей поверхности;
Керамогранит – жаростойкая плитка, имитирующая природный камень или дерево.

Плитка не будет рассеивать тепло, защищая стены от возгорания, поэтому крепить прямо на стену её нельзя. Рекомендуем использовать следующую конструкцию:

Стена;
Зазор для вентиляции;
Огнеупорный материал;
Плитка (расстояние от плитки до печи должно быть не меньше 15 см).

Такой «пирог» позволит создать надёжную защиту стен от жара, сохранив красоту помещения.

В качестве огнеупорного материала можно использовать один из следующих вариантов:

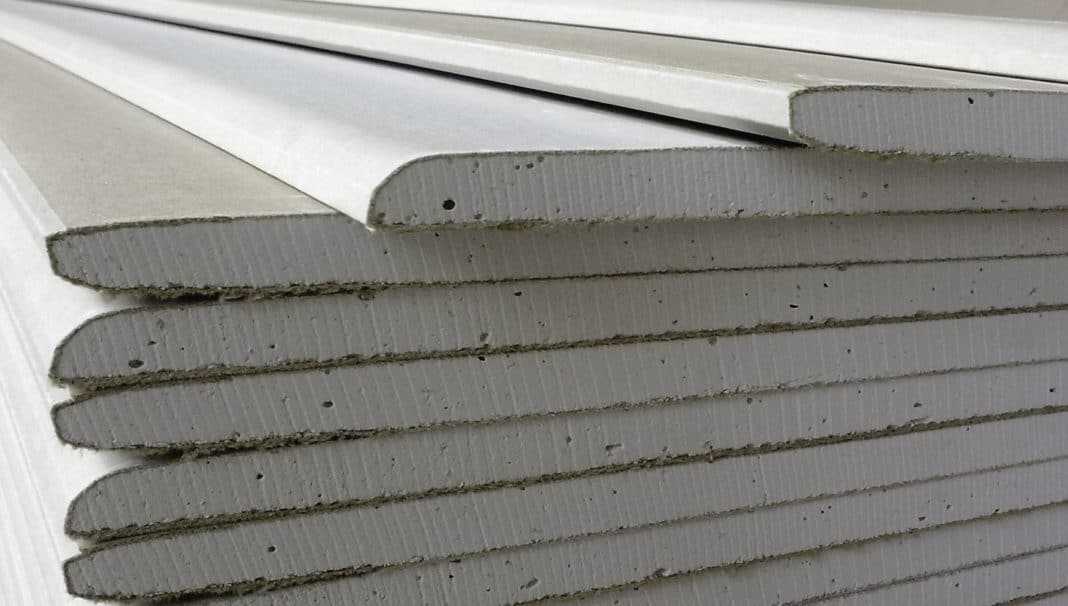

Огнеупорный гипсокартон – изготавливается из тех же материалов, что и обычный гипсокартон, однако с применением стекловолокна;
Минеритовые плиты для бани – абсолютно не подвергается влаге и жару.
Стекломагниевый лист – плиты, изготовленные из стеклоткани и магнезиального вяжущего. Отлично сдерживает жар, влагу и шум.

Такой вариант отлично защитит вашу баню от возможности возгорания, а также утеплит помещение, сохранив его эстетическую составляющую.

Защитные негорючие обшивки для стен

Если нет необходимости выполнения работ по защите стен с помощью экранов, в этом случае, все равно потребуется надежно защитить поверхности от воздействия высокой температуры.

Можно использовать классическую минеральную вату или применить плиты минерита. Получаем уменьшение расстояния от стены до печи в доме, без риска возникновения пожара и деформации строительных материалов.

Минерит

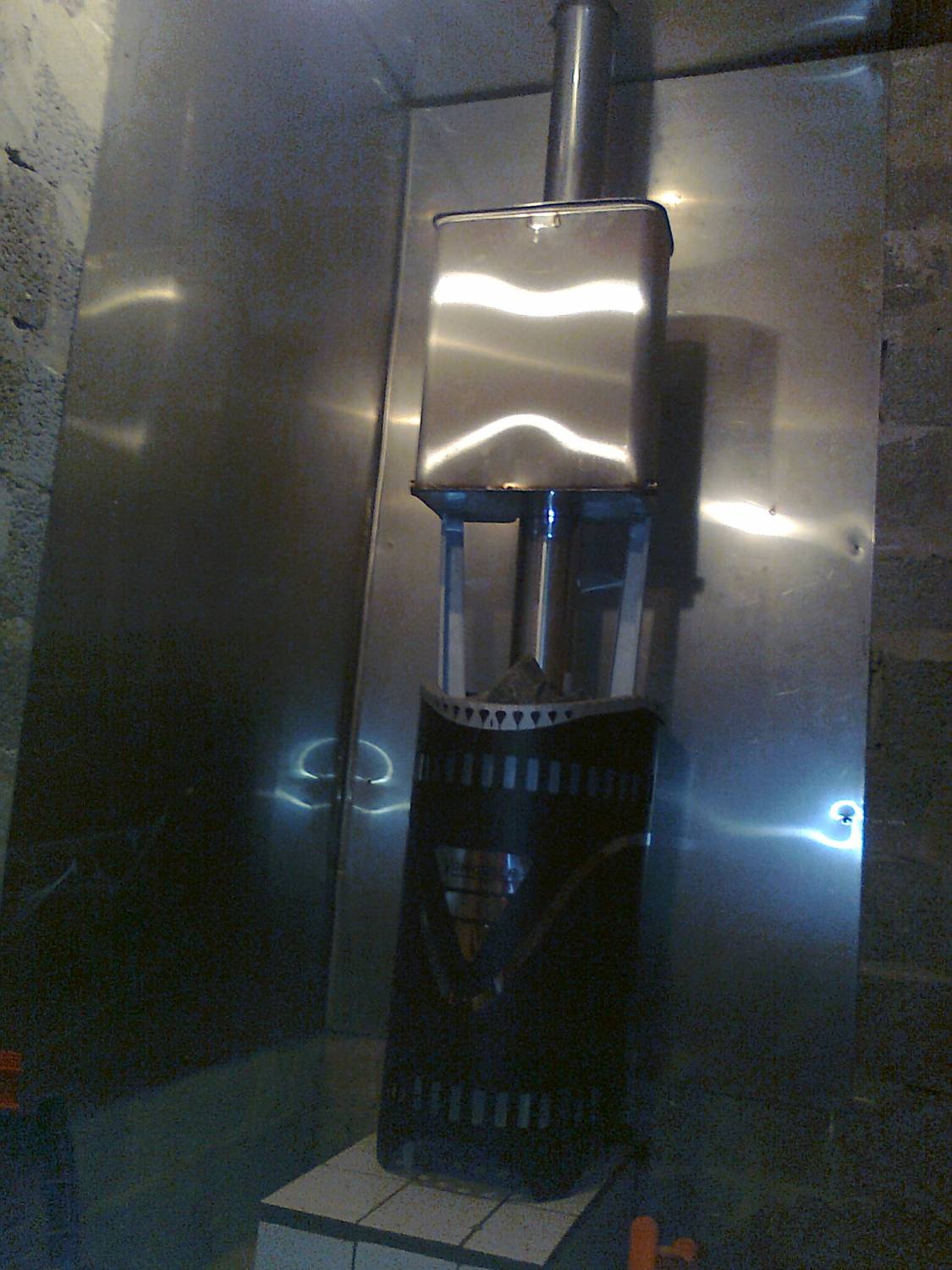

Установка светоотражающей обшивки

Это один из основных методов защиты поверхностей от высокой температуры. Для этого можно использовать лист тонкого холоднокатаного металла с его глянцевой поверхностью или купить более дорогие листы нержавейки с зеркальной лицевой стороной. Такая отражающая тепло защита позволяет быстро нагреть помещение без лишних затрат дров и надежно защищает стены и потолок от деформации.

Сначала закрепляются планки обрешетки. Бруски следует подбирать с учетом толщины теплоизоляционного материала. В пространства между деталями обрешетки заделывается теплоизоляционный слой. Поверх него на саморезы по дереву или металлу (это зависит от материала брусков), закрепляются листы светоотражающей обшивки.

Пользуясь таким способом защиты, можно уменьшить расстояние от печки до стены до 380 мм.

Защита стен от жара печи может использоваться как декоративная отделка помещений.

Примеры:

Фото 1

Фото 2

Установка обшивки с облицовкой

Этот способ потребует повышения затрат на покупку материалов, но и сделает ваш дом уютным и красивым. В качестве облицовки может использоваться керамогранит или дорогие изразцы, все зависит от возможностей хозяина дома.

Работы по защите и декоративной отделке стен проводятся в несколько этапов, в итоге получается своеобразный пирог:

поверх стены делается вентиляционный зазор, толщиной 20-30 мм;
затем укладывается слой теплоизоляции и поверх него крепится огнеупорный гипсокартон;
на огнеупорный клей или мастику с помощью маяков для одинакового зазора между рядами, укладывается слой декоративной отделки

Важно не использовать плитки большого размера. Такие детали более подвержены деформации, в отличие от небольших плиток.

С помощью этого метода можно надежно изолировать печь от стены и сделать зазор между ними 150 мм.

Пример

Отделка печей в банях

Особого подхода требует защита от пожарной опасности плит в деревянных банях. Учитывая высокую горючесть обычных древесных материалов, термоизоляцию нужно делать основательную. Выход из положения можно найти легко.

Следует обложить все пространство около печи обычным недорогим кирпичом. Он создаст крепкую преграду, защищающую деревянные стены постройки не хуже дорого листового материала.

Внешний вид у обычного кирпича взыскательным посетителям может не очень понравиться. Для декорирования кирпичной кладки используют специальную огнеупорную плитку. Делают ее обжигом глины.

Метод защиты печей глиняной обмазкой имеет давнюю историю, проверен веками. Современные каолиновые плитки имеют разнообразные, красивые формы. Популярна продукция натурального терракотового цвета.

Отделка огнеупорной плиткой может производиться также на металлические защитные экраны. Противопожарный и декоративный эффект будет ощутимым.

Приобретение огнеупорных листовых материалов должно сопровождаться проверкой пожарных сертификатов на продукцию. Это традиционная рекомендация, которой нужно строго придерживаться, во избежание покупки опасной продукции.

Негорючие материалы для отделки стен в бане

Первоначально изоляция не только печи, но и стен в доме производилась при помощи листов из асбеста, до тех пор, пока не был выявлен его вред для здоровья человека.

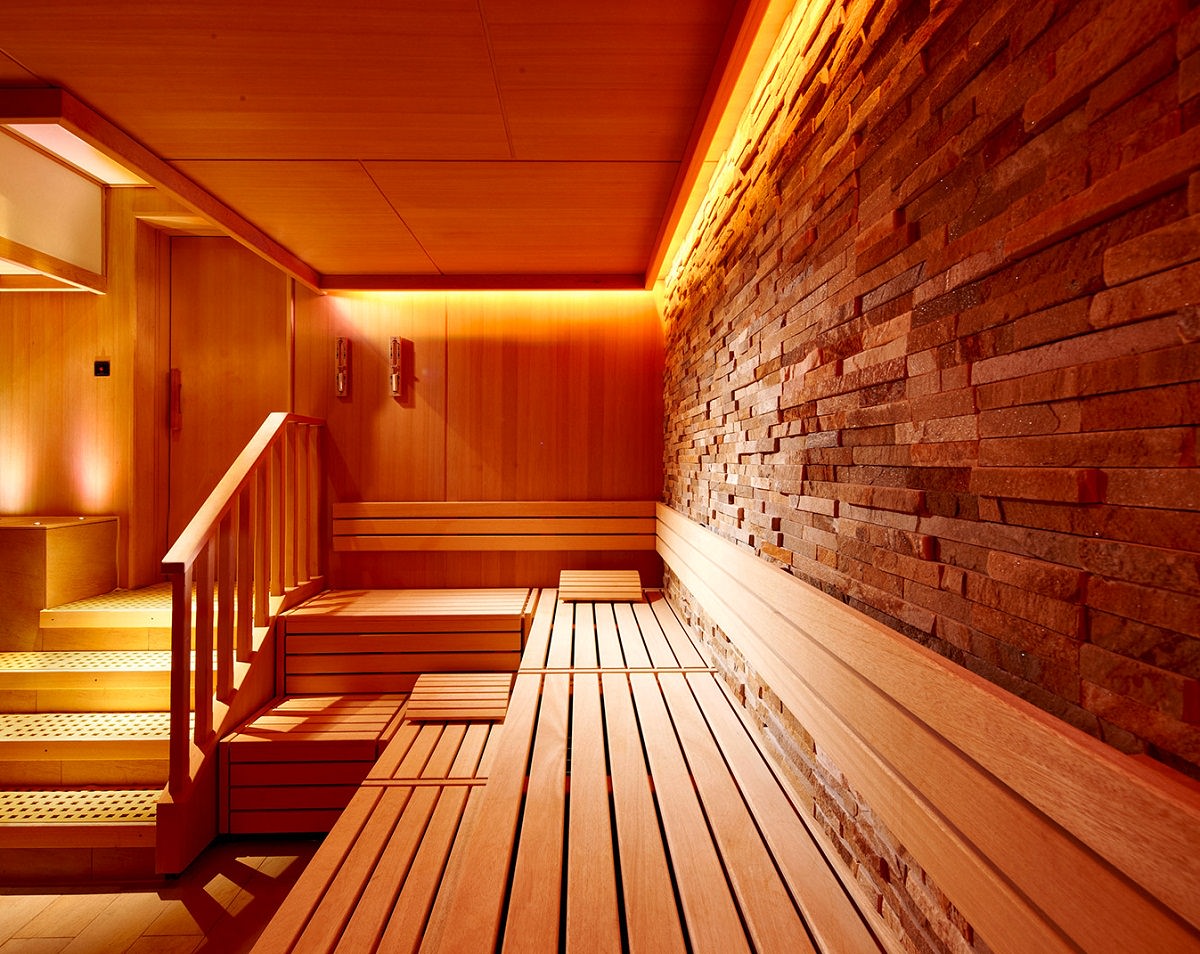

Отделать стены в бане можно с помощью камня

Сейчас, чтобы обшить стены, асбест не используют, так как были выявлены другие жаропрочные материалы:

Гипсокартон: из него изготавливают огнестойкие плиты, которыми можно обшить стены вокруг печи. Гипсокартон достаточно декоративный, благодаря большому ассортименту расцветок.
Плиты из минерита, о которых говорилось ранее.
Термостойкие защитные листы из нержавейки.
Отражающий жару материал из базальта, отличается высокой гигроскопичностью, хорошо противостоит огню и чрезмерно высоким температурам.
Суперизол в листах, характеризующийся небольшим весом и длительным сроком службы.
Термостойкие терракотовые плитки, с высоким уровнем огнеупорности и паронепроницаемости.

В некоторых случаях возникает необходимость отделать стены в доме, а именно в помещении, где располагается котел, в частности газовый или паровой, так как именно эти модели сильно нагреваются. Такой защиты требует пожаробезопасность и конкретные нормы. Для этого некоторые пользуются нержавеющим экраном перед котлом, но отзывы свидетельствуют, что как ограждение или щиток он неудобен. Наилучшая защита достигается при использовании листов из ксилолитного волокна, керамогранитных плит или классические кирпичные кладки.

Ни в коем случае нельзя использовать шифер как защитный материал, так как он обладает низкой термостойкостью и в случае нагревания до чрезмерно высоких температур, велик риск того, что шифер расколется. Это нанесет существенный ущерб не только помещению, но и находящимся в нем людям.

Как правильно выбрать для печи и топки?

В первую очередь важно определится с возможностью и потребностью применения уплотнительного огнестойкого шнура. Если вам необходимо изолировать маленькую дверку на небольшой печи в бане или гараже – в этом случае может подойти стекловолоконный или асбестовый шнур

Это не жилые помещения и небольшие вредные выделения при использовании не смогут повредить здоровью человека.

Обратите внимание на размер самого шнура. Не стоит приобретать толстый уплотнитель для маленького зазора на дверке топки

Мало того, что вы потратите деньги впустую, так еще придется переставить петли дверцы. Производители дополнительно могут обрабатывать шнуры специальными пропитками, увеличивая цену своей продукции.

Подумайте, а нужно ли вам затрачивать лишние деньги и покупать разрекламированный уплотнитель, способный выдержать температуру в 100000, если в вашей печке используются дрова, способные нагревать поверхности до 5000?

Ну и самое главное условие покупки хорошего уплотнительного шнура для печи или каминов – никогда не экономьте на покупке материала. Купив китайскую подделку, вы рискуете закрепить недолговечный шнур на дверке. Но самое главное вы рискуете своим здоровьем, покупая материал, способный выделять фенолы и другие вредные вещества в атмосферу вашего дома.

Обязательно прочитайте отзывы на форумах о производителях, проверьте сертификаты качества у продавца и только потом обдуманно приобретайте оптимальный вариант.

Шиберные плиты: особенности применения

В бандаже шиберные плиты располагают в шиберных затворах, что способствует перекрытию сталеразливочного канала в тот момент, когда из стали – ковша выпускается расплавленный металл.

Данная продукция предварительно подгоняется и притирается к каждой работающей паре, что способствует повышению стойкости на две плавки. В шиберных затворах они чётко фиксируются и точно центрируются в разливочных отверстиях за счёт выступов на бандажах для установки.

Возможность выполнять ремонт шиберных плит даёт шанс на их более длительное применение. Благодаря эффективности использования плит снижаются трудозатраты и создаются условия, при которых повышается чистота разливаемой стали.

Наиболее успешно компания реализует следующие изделия:

Марка изделия	Характеристика изделия	Область применения
Патрубки для RH- вакууматора	сборное изделие из металла и огнеупортных материалов	расходных элемент RH- вакууматора, погружаемый непосредственно в жидкий металл
Огнеупорные изделия Topkrom	магнезиальнохромитовый высокообожжённый кирпич	футеровка конвертеров меди в цветной металлургии, выпускных желобов суспензионных печей, футеровка вакууматоров RH, DH в чёрной металлургии
Огнеупорные изделия Multimag	магнезиальнохромитовый высокообожжённый кирпич	конвертора меди, суспензионные и анодные печи медеплавительной промышленности, ковш-печь (LF) и процессы RH и VOD вакуумирования в чёрной металлургии
Огнеупорные блоки	футеровочные огнеупорные блоки	футеровка сводов установок печь-ковш и дуговых сталеплавительных печей
Шиберные плиты	вибролитые огнеупорные плиты	шиберные затворы промежуточных ковшей МНЛЗ
Стаканы-коллекторы	огнеупорные стаканы-коллекторы	дозирование металла в промежуточном ковше МНЛЗ
Термоизоляционные крышки	огнеупорные теплоизоляционные крышки	изоляция излучения металла в промежуточном ковше на оборудование МНЛЗ
Продувочные фурмы и гнездовые блоки “IFGL Refractories Ltd”	комплект огнеупорных изделий для обеспечения продувки стали нейтральным газом	установка в днище сталеразливочного ковша для обеспечения донной продувки стали инертным газом
Меаллопроводка “IFGL Refractories Ltd”	изостатические изделия:стопор, стакан-дозатор, погружной стакан, защитная труба	обеспечение разливки и защиты металла от вторичного окисления на МНЛЗ

Керамические огнеупорные материалы и изделия

Керамические огнеупорные изделия – это, как правило, изделия, выжженные из глин и других силикатных масс.

К строительным изделиям из керамики относятся не только кирпич и отделочные материалы, это большая группа, в которую входят:

канализационные и дренажные трубы,
черепица;
тротуарные и дорожные плиты;
санитарно-техническая и кислотоупорная керамика.

Широкое распространение в строительстве керамические изделия получили, благодаря таким характеристикам, как:

водонепроницаемость;
огнестойкость;
полное отсутствие токсичности;
кислотостойкость;
высокие художественно-декоративные качества;
долговечность.

За счет этого керамические огнеупорные и теплоизоляционные изделия сохраняют свои функциональные свойства в разнообразных условиях службы при высоких температурах.

Жаростойкие материалы для отделки стен возле печи: виды

Огнеупорные материалы можно разделить на несколько видов в зависимости от типа сырья:

Материалы с органическими элементами, например, пенополистирольные плиты. Показатель огнестойкости не очень высокий, поэтому используются для защиты от небольшого нагрева.
Материалы с неорганическими компонентами применяются для изоляции как деревянных стен, так и кирпичных, бетонных. Это каменная вата, базальтовые плиты, стекловолокно, фиброцементные плиты, полипропилен, сотопласты, вермикулитовые панели, вспененный перлит.
Материалы смешанного типа: асбестовый картон, асбестоизвестковые и кремнеземные огнеупоры.

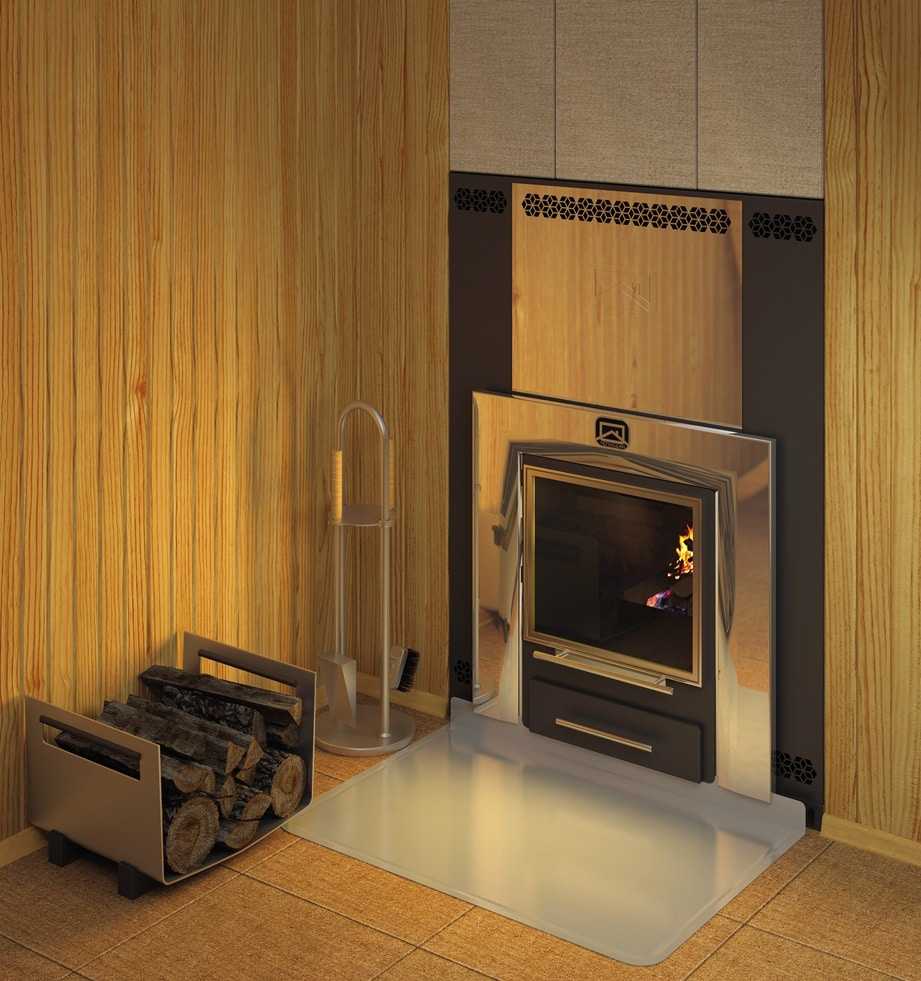

Защитные экраны

Защитные экраны для печи

Помимо листовых материалов используются защитные огнеупорные экраны, изолирующие боковые стенки печи и устанавливаемые на расстоянии 1-5 см от ее корпуса. От листов их отличает многослойность структуры. Широко распространены экраны из чугуна , а также из нержавеющей стали, в том числе комбинированные с негорючими плитами во внешнем слое. Отшлифованная зеркальная поверхность стального экрана отражает тепло, обладающего более мягкими и щадящими потоками. Плиты внутри экрана скрепляются при помощи жаростойкой мастики, клея, раствора, герметика, обладающих высокими показателями термоустойчивости. Жаропрочная мастика имеет огнестойкий состав, выдерживающий свыше 1100 градусов, также он устойчив к влаге, обладает бактерицидными свойствами, может применяться как облицовочный раствор. Бывают не только боковые, но и фронтальные экраны. Установка такой огнезащиты производится с помощью крепления к полу около печки, сам экран оборудован специальными ножками. Помимо стальных огнеупорных экранов применяются кирпичные в виде стенки, разделяющей корпус печки от возгораемой поверхности. Экран из кирпича устанавливается на расстоянии от 5 до 15 см от стенок печки, и на таком же расстоянии от возгораемой поверхности. Его высота может достигать потолка, а может быть равной высоте печки.

Обшивка стен

Огнеупорные листовые материалы для печей и каминов

Огнеупорная обшивка стен вокруг печи делится на светоотражающую и с облицовкой. Первый вид обычно состоит из металлических листов с жаропрочными теплоизоляционными материалами. Теплоизоляция крепится к деревянной стене, затем покрывается снаружи листом из нержавеющей стали, отполированной до зеркального блеска. Между обшивкой и деревянной стеной необходимо предусмотреть наличие вентилируемых зазоров размером 2-3 см. При этом огнеупорные листы крепятся через керамические втулки. В качестве теплоизоляции используются:

Минерит
Базальтовый картон
Асбестокартон

Если печь стоит в небезопасном удалении от стены, можно использовать двойной слой теплоизоляции, которые закрепляются через втулки и покрываются листом.

Обшивка с облицовкой придает защищаемой поверхности эстетический вид. В качестве облицовочного материала часто используется керамическая, терракотовая, клинкерная плитка, керамогранит, который крепится к огнеупору. При этом плитка не служит термоизоляцией. Она крепится сверху жаростойкого листа. Для огнеупорного слоя используются:

Огнеупорный гипсокартон – это гипсокартон с добавлением стекловолокна. Устойчив к деформациям и сильному тепловому излучению.
Минерит
Стекломагниевый лист, изготавливаемый из стеклоткани.

Дверца

Я сначала планировал прямоугольную дверцу. Но при вырезании проёма в передней стенке образовался кусок листового железа, который жаба не позволила выкинуть. Поэтому и дверь получилась под пирамидку.

Вставка из ШВП садилась на эту же мастику. Обработка плиты такая же лёгкая. На втором фото видно приточное отверстие с нержавеющей вставкой.

На первом фото дверная петля. У вас может не оказаться такой, как у меня. Ничего, пойдёт простая с рынка. Главное, сначала делается дверца, потом печь укладывается на спину, накладывается дверь, центруется, делается шаблон из бумаги или картона, по шаблону
делается тяга, а уже потом приваривается к дверце.
На втором фото традиционный запор. Веса шарика достаточно, чтобы поджимать дверь. Главное, без фанатизма.

Обшивка стен бани негорючими изолирующими материалами

Чтобы стены не перегревались можно использовать материалы обладающие свойствами повышенной теплоизоляции и инертностью к воздействию высоких температур. Используют два типа материалов:

светоотражающие;
огнеупорные с облицовкой.

К первому типу относятся материалы для обшивания стен, состоящие из теплоизоляции с огнеупорными свойствами и металлического покрытия в виде листа.

Изоляция стен светоотражающими обшивками

Защитный пирог со светоотражающими материалами делают так. Сначала крепят теплоизоляцию с помощью керамических втулок прямо на деревянные стены, затем зашивают её листом из нержавейки.

Совет! Оцинкованный металл лучше не использовать, так как при нагреве возможно выделение тяжелых металлов вредных для человеческого организма.

Нержавеющая сталь с отполированной поверхностью отражает тепловой поток внутрь парной, снижает теплопотери. При этом отраженное тепло полезнее, чем прямое. Для теплоизоляции используют:

базальтовый картон или вата, единственный материал, обладающий повышенной гигроскопичностью, не горючий, экологически безопасный;
асбестовый картон, надежно защищающий от возникновения пламени, отличающийся длительными сроками эксплуатации;
минерит, искусственный материал, изготавливаемый специально для этих целей.

Защитная обшивка предполагает наличие вентиляционных зазоров в 2см от стены до утеплителя, 2см от утеплителя до стального листа. Если необходимо установить печь как можно ближе к стене, делают двойную обшивку из негорючего утеплителя, с помощью керамических втулок выдерживают зазоры в 2-3см и зашивают стальным листом.

Изоляция облицовочными обшивками

Мероприятия по защите стен облицовочными обшивками необходимы для того, чтобы сохранить интерьерную отделку помещения. Они более затратные, но эстетические преимущества бани никто не отменял. В основе лежит облицовка плиткой, которую укладывают на огнеупорную обшивку из ГКЛО, не деформирующегося картона на гипсовой основе со стекловолокном, минерита, негорючего цементно-волокнистого материала, влагостойкого и устойчивого к биохимическому воздействию, СМЛ, материала из стеклоткани связанной магнезиальными добавками, стойкому к воздействию высоких температур, повышенной влажности. Для монтажа используют жаростойкий клей.

Совет! Используйте клей жаростойкий усиленный Терракот, изготовленный из шамотной пыли связанной каолиновыми присадками, предназначенный для облицовки плиткой печей, каминов, всех нагреваемых поверхностей.

Рекомендованные облицовочные материалы довольно разнообразны, лучшие из них:

терракотовая плитка, её изготавливают из глины специального обжига, придающего повышенную жаростойкость и долговечность;
клинкер, глиняная более плотная плитка с поверхностью разнообразных цветов, похожей на облицовочный кирпич;
изразцовая плитка, изготовленная так же из глины, имеющая оригинальную поверхность с тиснением;
керамогранит, изготовленный из смеси глин, каолинов, кварцевого песка, полевых шпатов путем высокотемпературного обжига под давлением 400-500 кг/см², с имитацией камня, дерева, прочного искусственного материала;
талькохлорид, минерала горных пород состоящего из талька, магнезита и хлорита, экологически безопасного природного материала, который абсолютно не впитывает влагу, имеет привлекательный внешний вид, не крошится, не боится высоких температур.

Совет! Используйте талькохлорид для отделки парной, этот минерал имеет целебное воздействие на организм человека, регулирует артериальное давление, стимулирует мозговое кровообращение, выгоняет вирусы и микробы, вследствие выделения при нагревании витамина «Д».

Все перечисленные плитки являются элементом защиты, переставляющей собой пирог, основой которого является огнеупорный материал. Так же как экран листовой материал устанавливается на керамические втулки с зазором в 2-3см от стены. Минимальное расстояние до источника тепла от плитки должно составлять 20см.

Защита с облицовкой украшает помещение, создает позитивный настрой, способствует повышению эффективности процедур. А главное, правильно установленная изоляция препятствует возникновению перегрева деревянных стен, их возгоранию. Легкого пара!

Технология монтажа огнеупорного материалажаростойкие материалы для отделки стен возле печи

Многослойная защитная технология, на примере обшивки стены возле каменки в бане, состоит из последовательности действий:

На стену из горючего материала крепится слой пароизоляции и гидроизоляции. В качестве пароизоляции можно использовать трехслойную пленку, состоящую из фольги, полиэтилена, а также крафт-бумаги для прочности. Она крепится с помощью металлического профиля (вместо металлопрофиля можно использовать деревянные бруски).
Далее монтируется утеплитель, например, фольгированная минеральная вата. Она укладывается внутрь обрешетки таким образом, чтобы фольгированный слой был сверху. Стыки плит минеральной ваты нужно заклеить алюминиевым скотчем.
С помощью саморезов к обрешетке крепятся огнеупорные плиты, например, из фиброцемента. Альтернативой крепления многослойной конструкции является монтаж плит на саморезы через втулку. При этом образуется пространство между плитой и стеной.
После закрепления плит их можно облицевать керамической плиткой для эстетичности. Для этого на саморезы к плитам прикручивается металлическая сетка, на которую впоследствии наносится жаропрочный клей, приклеивается плитка.

Если монтаж выполнен с соблюдением технологии, вентиляционных зазоров, стена возле печки не будет нагреваться, и не будет создавать пожароопасную ситуацию.

Бюджетный способ защиты между печкой и деревянной стеной – с использование профильного металла, применяемого для крыши. Для этого понадобятся два листа такого металла и полые трубки. На стенку крепятся полые трубки из металла, к ним монтируется металлопрофиль. Расстояние до пола и потолка должно составлять не менее 10 см. На лист крепятся трубки в то же место, что первые, и снова закрываются листом. Горячий воздух перемещается в зазорах между стеной и полом, стена при этом остается не нагретой.

Защитные экраны возле или вокруг печи

Такую систему потребуется выполнить при установке буржуйки в углу комнаты. Можно смонтировать или выложить из кирпича несколько экранов, устанавливаемых на небольшом расстоянии друг от друга. В этом случае:

первый экран защищает человека от касания железной печи и получения ожогов. Его принято выполнять из огнеупорного или шамотного кирпича;
для защиты стен из горючего материала предусмотрена установка второго слоя защиты. Его можно выложить из кирпича или закрыть барьером из листовой стали с зеркальной лицевой поверхностью. В этом случае волны тепла будут отражаться от зеркала и быстрее распространяться по комнате;
при недостаточном по размеру фундаменте или невозможности его изготовления потребуется уложить на пол из дерева защитный экран из прочного огнеупорного материала. Это может быть лист стали или декоративный слой жаростойкой клинкерной плитки или керамогранита. Поверхность предварительно придется укрыть слоем теплоизоляции.

Установка металлических экранов

Это самый простой способ изготовления защиты поверхностей. Лучше использовать листы с полированной лицевой поверхностью. Перед креплением поверхность стены на нужном уровне по высоте экрана закрывается слоем теплоизоляции. Таким образом, мы защищаем поверхность стен от воздействия тепла.

Можно уложить слой теплоизоляции или закрепить металл на саморезы с вставленными керамическими прокладками. Но лучше закрепить экран на обработанные слоем защиты планки или металлический профиль. В этом варианте воздушная прослойка не позволит теплу свободно проходить к стенам, обеспечивается надежная изоляция печи от деревянной стены.

В нижней части стены делается специальный зазор для прохода холодного воздуха, вентиляции стены и экрана. При обустройстве стены слоем теплоизоляции, на поверхность устанавливается ряд продольных направляющих. Пространство между ними заполняется слоем минеральной ваты или другим материалом. Затем устанавливается листы металла, прикручиваются саморезами к обрешетке.

В такой конструкции зазор в нижней части можно не оставлять. Воздух не сможет спокойно пройти, но стена будет надежно защищена от воздействия высокой температуры. Для защиты пола дома может использоваться плита из негорючего прочного материала.

Кирпичные экраны

Этот вариант защиты принято устанавливать возле печи. Таким образом, можно защитить не только стену, но и человека от ожогов. Устанавливая кирпичную стену можно уменьшить расстояние от печи до стены. Для укладки лучше использовать кирпичи из керамики или огнеупорные.

Работы выполняются в несколько этапов:

потребуется сделать небольшой фундамент или снять доски с пола по линиям разметки для кладки экрана и, засверлив отверстия в бетоне основания здания вставить металлические стержни для скрепления низа стены и фундамента;
выровняв поверхность пола, выкладываем слой раствора и укладываем первый ряд кирпичей, требуется разместить кирпичи в одной плоскости без перекосов. От этого зависит, как ровно будет стоять вся ваша стена. Не забывайте сделать небольшие пазы для вентиляции, для этого можно сдвинуть несколько кирпичей нижнего ряда.
проверяя уровнем и натянув шпагат для укладки каждого последующего ряда, укладываются все кирпичи на раствор из глины и песка. Подняв стену до необходимой высоты, верх заделывается слоем раствора или закрывается доской. Так можно сделать полочку для декоративных украшений и всевозможных мелочей.

Кирпич выкладывается не выше верха печи на расстоянии от нее минимум 40-100 мм.

С помощью защитных экранов обоих видов можно уменьшить расстояние от печи до 500 мм.

Примеры установки защитных экранов из кирпича на фото:
