Топочные процессы

Советы по эксплуатации

Категорически запрещено сразу после кладки пытаться разжечь печь. Необходимо подождать до 15 дней для ее просушки. Раствор должен полностью затвердеть. Если не получается дождаться этого естественным способом, попробуйте воспользоваться вентилятором.

После окончания первого этапа просушки печь необходимо постепенно вводить в эксплуатацию и начинать подтапливать малыми порциями дров для прогрева до небольших температур. Делать это рекомендуется непрерывно следующие 2 недели.
Помочь оценить состояние просушки может бумага. Сомните несколько листов и положите их в отверстия для прочистки. Если бумага перестала отсыревать — это верный признак окончания просушки. Далее печью можно начинать постепенно пользоваться.
Последующие три дня печь топят утром и вечером с наращиванием количества дров для увеличения интенсивности работоспособности этого устройства.
Не рекомендуется для “Шведки” использовать дрова из березы или сосны. От них большое количество жара и много сажи. Лучше всего для этих целей подойдет осина.

Отопительно-варочная печь-шведка с духовкой — отличное решение для жилого дома с малой площадью. Если дело касается нерегулярно отапливаемого помещения, здесь подойдет немного другое строение. Выложить конструкцию “Шведки” самостоятельно можно, воспользовавшись инструкцией, приведенной выше.

Материал для строительства

В зависимости от площади помещения и функционального предназначения печи-малютки: отопительная, отопительно-варочная или печь с каменкой для бани/сауны количество красного керамического кирпича может варьироваться от 210 до 370 штук. Шамотного кирпича (для выкладки топки) может потребоваться от 16 до 73 шт. – так же, в зависимости от проекта.

Кроме кирпича понадобится:

Глина шамотная (огнеупорная) или красная местная глина – 50 кг;
Песок строительный – 10–15 ведер;
Дверцы для поддувала и топки;
Колосниковая решетка;
Задвижки – 2 шт;
Армирующий пруток (d 8–10 мм) – 10 погонных метров;
Цемент марки М300-М400 – 1 мешок;
Рубероид – 1 погонных метров;
Если печь планируется облагораживать – штукатурить или облицовывать изразцами – потребность в отделочном материале рассчитывается исходя из площади наружных стен готовой печи.

Как устроена отопительно-варочная печь из кирпича

Опытный печник способен спроектировать такую конструкцию, которая не будет уступать самым эффективным печам длительного горения. КПД печки зависит от правильности расчета размеров топки, сечения и конфигурации дымохода.

Печь в интерьере. Конструкция рассчитана на приготовление пищи (две конфорки), выпечку (духовой шкаф). Несмотря на максимальную функциональность, она приятно выглядит, а открытый живой огонь создает в доме атмосферу уюта и тепла

В процессе эксплуатации необходимо будет приспособиться так регулировать поступление воздуха и тягу, чтобы одной закладки топлива хватало на несколько часов работы.

Как устроены отопительно-варочные печи: 1 – поддувало; 2 – топливник; 3 – духовка (в данном случае расположена отдельно от топки); 4 – варочная плита для кирпичной печи

Основные конструкционные элементы печи

Главная часть любой печи – топливник. В зависимости от габаритов всей конструкции рассчитываются и размеры топки. Чтобы можно было удобно разместить варочную поверхность, топливник располагают ниже, чем в обычных отопительных печах, не предназначенных для приготовления пищи. Плита должна быть на высоте 90 см от топки. Воздушный канал, благодаря которому регулируют поступление кислорода, называют поддувалом. Он расположен под топливником.

Конструкции дымоходов могут различаться. Прямой построить проще, но это не лучший вариант. Когда продукты сгорания сразу же вытягиваются в трубу, вместе с ними теряется и значительная часть тепловой энергии. В этом случае печь будет с низким КПД – до 50%. Чтобы исправить недостаток, оборудуют систему дымооборотов – каналов, через которые проходит дым перед тем, как попасть в прямую часть дымохода.

Обустройство дымооборотов помогает максимально эффективно использовать тепло горячих газов. Когда дым проходит через каналы, он нагревает кирпичную кладку, что позволяет добиться более высокого КПД – до 80%. Есть и нюанс в строительстве такой дымоотводящей системы. Необходимо обеспечить хорошую тягу, и чем длиннее дымооборот, тем сильнее она должна быть.

Для управления силой тяги обустраивают шибер. Это задвижка, которая располагается за дымооборотами. Ее необходимо устанавливать на вертикальном отрезке дымохода. Если в печи не горит топливо, нужно полностью перекрывать задвижку, иначе конструкция будет остывать гораздо быстрее – тепло вытягивается через дымоход.

Схематическое изображение конструкции дымохода

Дополнительные функции – приготовление пищи и выпечка

Плита, предназначенная для приготовления пищи, представляет собой чугунный лист, который размещают над топкой. На плите расположены конфорки со съемными деталями – кольцами, которые можно снимать, чтобы обеспечить более быстрый нагрев пищи. Конфорки располагают посередине плиты на расстоянии друг от друга. Они и отличают отопительно-варочную печь от отопительной.

Конструкция печи может предусматривать духовку. Она обычно совмещена с топкой. В дальней части горят дрова, а в ближней готовят еду – каши, томленные в печи, хлеб, выпечку. Конструкции духовок могут различаться. Иногда эту часть отделяют перегородкой, чтобы туда не попадал дым. Также духовка может быть изготовлена из металлического ящика и располагаться рядом с топкой.

Температура в духовке зависит от интенсивности горения дров или угля в топке, а срок, в течение которого она способна держать температуру, зависит от габаритов печи в целом.

Внешний вид конфорки со съемными кольцами

Особенности конструкции с водяным контуром

Вместо отдельного духового шкафа можно обустроить водяной контур. При этом функция варки пищи на конфорках останется, но не будет возможности тушить и запекать. При желании можно обустроить духовку в передней части топки, тогда ее размеры должны быть больше. Благодаря водяному контуру обеспечивают горячее водоснабжение. Конструкция может быть изготовлена из труб или в виде водогрейного бака. В качестве контура используют полотенцесушитель или батарею. Очень практичны мультифункциональные печи с водогрейными баками.

В качестве встроенного водяного контура использованы стальные трубы: 1 – вход; 2 – выход

Порядовки 10 лучших печей-каминов

Еще раз хочу напомнить, что все чертежи печей этого раздела являються провереными десятками печников, и полностью соответствуют требованиям пожарной безопасности, условиям надежной тяги и долгой службой.

Печь-камин отопительно-варочная, комбинированая(4,5х5,5 кирпича)
Компактная печь-камин с плитой и духовкой (5х,25 кирпича)-2кВт
Печь-камин В.Филипьева (4х4,5 кирпича)
Многофункциональная печь с передней топкой и камином.(5х2,5 кирпича)
Простая в кладке каминопеч с плитой 2,5 кВт теплоемкости ( 3х4,5 кирпича)
Треугольная печь с открытым камином.
Печь с камином и варочной плитой 4х8 кирпича.
Каминопечь 4,5х3,5 кирпича со стеклянной дверцей.
Печь камин с хлебопечкой 4,5х3,5 кирпича.
Лучшая каминопечь для дачи 30-38 метров.(3х3,5 кирпича)
Большая печь камин для отопления 70 метров(6х4,5 кирпича)

Помните что все варианты печей каминов представленных в этом разделе имеют высокую массу более 2 тон, и требуют отдельного фундамента, он должен иметь 2 слоя гидроизоляции, и глубину залегания 1-1,5 метра, поскольку он будет находиться в относительно защищенном от влаги места, допускаеться фундамент выложеный из силикатного или керамического кирпича на цементном растворе. О том как вести кладку дымовой трубы, выдры и распушки подробно описано в статье: Расчет сечения трубы для камина.

Русская печь Я.Г. Порфирьева 8,2 кВт

На нашем сайте опубликованно много порядовк русских печей с разными принципами работы, но у всех них расположение второй топки находиться справа от плиты, но часто расположение комнаты допускает лиш конструкцию где топка находиться слева от топки. Одну из них с системой нижнего прогрева под авторством Порфирьева я подробно распишу в этой статье. В целом печь имеет габариты 5,5х5,5 кирпича, 8,2 кВт теплоемкости при двухкратной топке и расчитана на отопление помещения до 70 квадратных метров, имеет чугунную плиту 400х700 мм.

osnovaremonta.ru

Кладка печи чаще всего выполняеться под штукатурку с дальнейшим побеливанием для противопожарного контроля. Для кладки печи без учета фундамента и трубы понадобяться следущие материалы:

Кирпич красный-1100 шт;
кирпич огнеупорный (шамотный)-60 шт;
дверца топочная 250х250 мм-1 шт;
дверца поддувальная 140х250 мм-1 шт;
задвижка дымовая 250х250 мм-4 шт;
коллосниковая решетка 250х180-1 шт;
прочистные дверцы 130х140 мм-8 шт. (при необходимости можно заменить кирпичем)
плита чугунная 400х700 мм-1 шт;
уголок стальной 5х50х950 мм-2 шт.

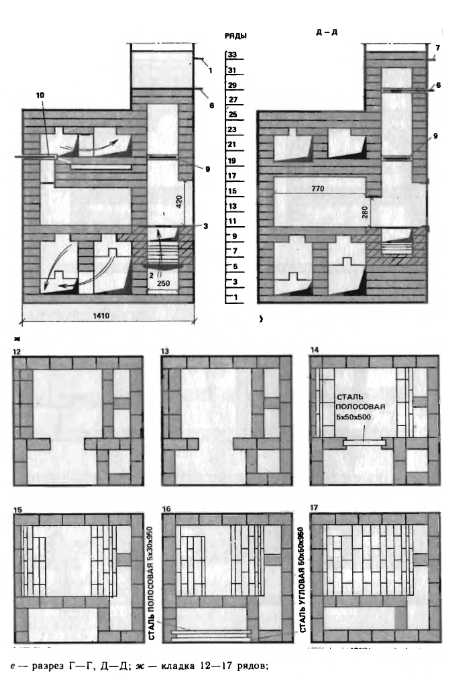

Порядовка русской печи Порфирьева с левой топкой.

osnovaremonta.ru

При выполнении работ пользуйтесь представленной порядовкой с четкой перевязкой швов, печную фурнитуры лучше крепить на оцинкованную проволоку.

osnovaremonta.ru

Напомню , что толщина шва для керамического кирпича должна быть 5-8 мм, для огнеупорного 3-5 мм.

osnovaremonta.ru

Если у вас нет в наличии 8 прочистных дверок их можно заменить половинками кирпича уложенными с выступом из стены на 5-10 мм, при необходимости их можно будет вырезать ножем и прочистить дымовые каналы, обычно это делаеться 1 раз в год осенью.

osnovaremonta.ru

Все пояснения кладки трубы смотрите в статье: кирпичные дымовые печи( распушка,выдра,конек). Так же любому печнику будут полезны порядовки кирпичных каминов.

Процесс возведения шведки

Процесс возведения печи шведки. Для строительства печи берутся расчёты: для плиты – 71 на 41 сантиметр; для топки (высота, ширина, глубина) 30 на 35 и на 45 сантиметров; для духовки 30 на 35 и на 50 сантиметров. Эти размеры могут колебаться в зависимости от варианта печи. Стенки металла для духовки должны быть не менее 4 миллиметров. От края колосников до духовки расстояние должно составить около одного кирпича. С задней части духовки до топки должен быть зазор в четверть кирпича. Духовка делается из плотного литого металла.

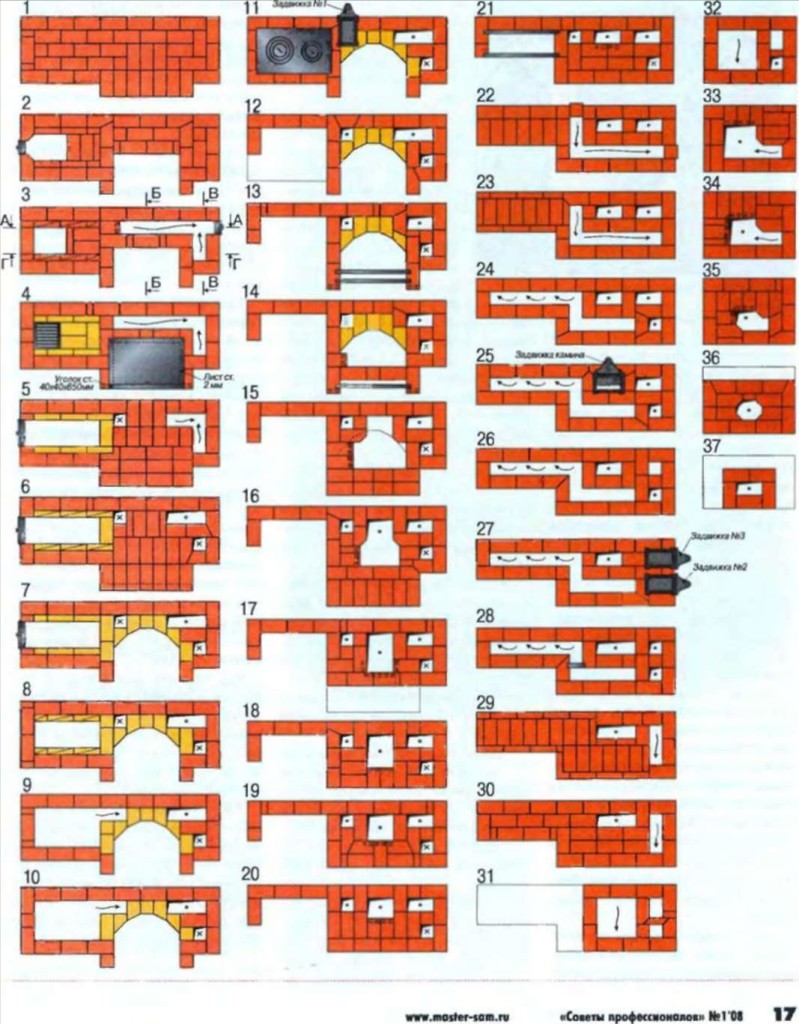

Порядовки печи Шведка

При приближении духовки к топке, стенки дополнительно защищаются вермикулитом. Дверца должна быть чугунной. Она крепится в кладку, что гарантирует надёжность фиксации.

Перед кладкой печи из кирпича делается термоизоляция пола. Изоляцию можно произвести из базальтового картона. Изоляция укладывается так, чтобы в конце образовался 1,5 сантиметровый слой. Средний слой делается из фольгированного листа.Подножие печи (первые 2 ряда) выкладывается с уширенными сантиметровыми швами, так получается выступ. Кирпич перед кладкой увлажняется. Два последующих ряда формируют зольник и монтируется три дверцы для чистки печи. Дверцы монтируются с зазором. В зазоры вставляется асбестовый шнур.

ОВП Шведка (Шведская печка) №3

При двухслойной печи из красного и шамотного кирпича, между ними делается расстояние в 6 миллиметров. Внутренняя облицовка печи обкладывается шамотным кирпичом. Вставляются колосники. И в этот же ряд вставляется духовка. С шестого по девятый формируется топочная камера. Вставляется дверца. Десятый ряд перекрывает духовку.

Далее укладывается плита и делаются дымовые каналы. При укладке плиты, в кирпичах вырезаются четверти.С двенадцатого по шестнадцатый, выкладывается варочная камера, каналы для отхода дыма. Следующие два перекладываются подрезанным кирпичом. С двадцать первого по двадцать восьмой идёт дымоход. В двадцать седьмом вставляется задвижка с прокладкой из базальтового шнура в зазоре. С двадцать девятого ряда идёт расширение для карниза в 5 сантиметров. Каналы (кроме трубы) закрываются.

Следующий ряд делается ещё шире на 5 сантиметров. Затем размер уменьшается до исходного. Труба выкладывается в 5 кирпичей. Перед потолком за 3 ряда делается распушка трубы. Толщина трубы составляет полтора кирпича. Сверху трубы ставится железный колпак- дымник. Труба идущая снаружи дома выкладывается цементным раствором.

Проекты и чертежи нестандартных печей

Ниже мы приведем описание и порядовки некоторых нестандартных печных конструкций. Однако вы можете самостоятельно найти чертежи готовых проектов печей отопительно-варочного типа.

Печь длительного горения: принцип работы

Печи данного типа подразделяются на шахтные и камерные. Их делают из металла или кирпича, однако кирпичная модель будет более трудной в эксплуатации.

Шахтная печь длительного горения имеет широкие пределы в плане настройки мощностей, но варочную поверхность к такой конструкции будет приделать тяжело, поскольку это снизит ее КПД. Лучше ее применять исключительно для отопления.

Иной вопрос – камерная конструкция, имеющая двухступенчатое сгорание. В отличие от первого типа, пределы регулирования мощности тут будут ниже, но и обустройство варочной поверхности не ухудшит ее работу.

При этом это вовсе не обязательно должна быть чугунная печь с конфорками. Можно готовить в разных частях печи в зависимости от концентрации тепла.

Медленная варочная печь: порядовка и применение

Такая печь выполняет исключительно варочную функцию. ее активно применяют туристы при походах. Отопительную функцию она тоже выполняет, поскольку рядом с ней можно согреться, исключительно в таких масштабах.

Данная мини-печка имеет малый вес, ее удобно разжигать и использовать для работы сырое топливо.

Кроме того, существует конструкция советского образца, работающая на сухом горючем и с возможностью приготовления даже супов на основе концентрата и другие модификации мини-печки для мобильного приготовления пищи.

Особенности применения колпаковой системы

Колпаковая печь имеет строение, при котором камера (колпак) является резервуаром, куда снизу поступают и выходят дымовые газы. Под этим куполом они, задерживаясь, целиком догорают и отдают тепло печи.

Особенность двухколпаковой системы состоит в том, что внутренний поток тепла распределяется между двумя колпаками и это дает возможность применять печи как отопительно-варочную. Однако она существует только в проектах и порядовках, сведений о ее практическом применении пока нет.

Печь-голландка: большая и маленькая

Голландка небольших размеров предназначена не для интенсивного обогрева и для варочной поверхности места на ней не очень много. Чаще всего она бывает одноконфорочной и используется как альтернативный вариант для приготовления пищи и нерегулярно.

Она состоит из таких частей, как:

топливник;
варочная поверхность;
поддувало;
ниша для готовки и свод над ней;
прочистка верхняя и нижняя;
дымовой канал;
духовка;
задвижки.

Большая голландка представляет собой конструкцию из двух этажей. Ее топочно-кулинарная часть создана по шведскому образцу, однако ее КПД не слишком высок.

Такую печку применяют для готовки блюд и отопления небольшого строения, имеющего вытянутую форму.

Условия для строительства подобной конструкции такие:

для постройки выбирайте лишь хорошо несущий грунт;
фундамент должен обладать двойной мощностью в отношении полуторной величины по отношению к размерам конструкции;
залитый фундамент следует выдерживать не менее 20 дней на прочность и еще 40 на усадку;
фундамент выводят на уровень настила сразу же;
после выдержки его следует проверить на ровность уровнем;
теплоизоляцию следует делать на основе войлока, вымоченного в глине и стального листа;
обязательно оснащайте межэтажные перекрытия распушкой;
кладку на втором этаже печной конструкции следует начинать лишь тогда, когда целиком высохнет первый;
нельзя допускать длительных перерывов в топке независимо от времени года.

Как мы можем видеть, отопительно-варочные печи имеют особенную конструкцию и соорудить их можно самостоятельно, но это будет сложно. Не забывайте использовать порядовку и чертеж, если решитесь на постройку такой конструкции у себя на даче своими руками.

Забарыкин Сергей Николаевич

Принцип действия печи

Большинство конструкций печей действуют за счет непосредственного нагрева стенок от сгорания топлива в камере сгорания или за счет прогрева кирпичной кладки от печных газов проходящих через сложную систему воздуховодов в которых раскаленные печные газы отдают тепло кирпичной кладке.

В первом случае теплоемкость печи определяется толщиной стенок. Чем они толще, тем более теплоемкой будет печь. Недостатком их является большое потребление топлива для прогрева. Как только прекращается горение печь начинает остывать.

Печи со сложной системой воздуховодов позволяет более равномерно прогревать «тело» нагревательной конструкции, но длительное прохождение печных газов по сильно изогнутым воздуховодам предъявляет повышенные требования к тяге и высоте печной трубы.

Колпаковые печи лишены этих недостатков благодаря своей конструкции, в которой образуются два независимых контура аккумулирующих тепло. Внутренний, сильно прогретый контур колпака находится внутри наружного, менее нагретого контура. Поэтому остывание при отсутствии непосредственного контакта с наружным воздухом происходит гораздо медленнее. Печь остается теплой значительно дольше. Все нагретые печные газы остаются внутри и не выбрасываются наружу.

Печь-голландка

Печь голландка

Такой печной агрегат прекрасно подходит для небольших частных домов, дачных домиков и даже квартир. Печь будет очень полезна при отсутствии централизованной отопительной системы. Помимо этого, подобную печку можно оснастить варочной панелью и использовать для приготовления пищи.

Место для размещения печи рекомендуется выбирать еще на этапе планирования дома. Но даже если ваш дом уже построен с возведением «голландки» не возникнет никаких проблем.

Голландка — украшение дома

Печь можно строить как на фундаменте, так и без него, но в первом случае печка прослужит несколько дольше.

Печь-голландка имеет очень вместительную топку. При этом конструкция не оснащается поддувалом, что дополнительно выделяет рассматриваемую печь на фоне аналогов.

К числу важных преимуществ «голландки» необходимо отнести эффективность и рациональность использования топлива – в такой печи дрова прогорают гораздо медленнее, чем в большинстве других существующих агрегатов.

Видео — Печь со стеклянной дверцей

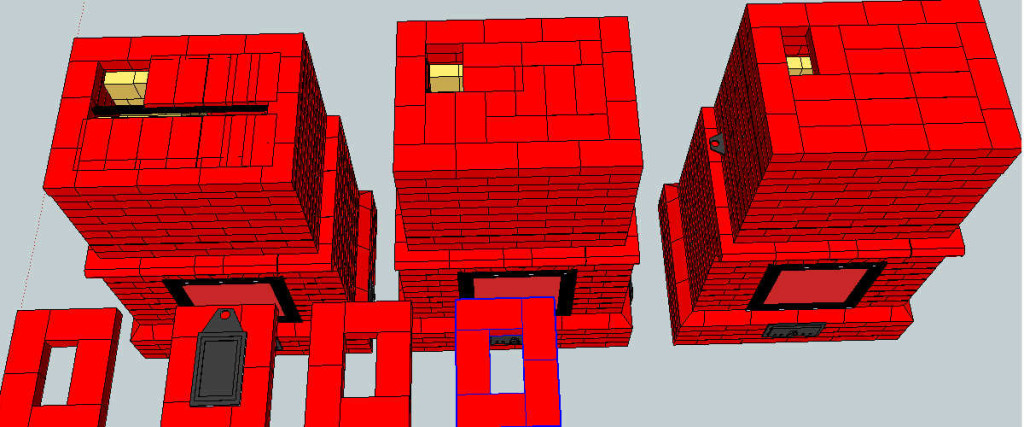

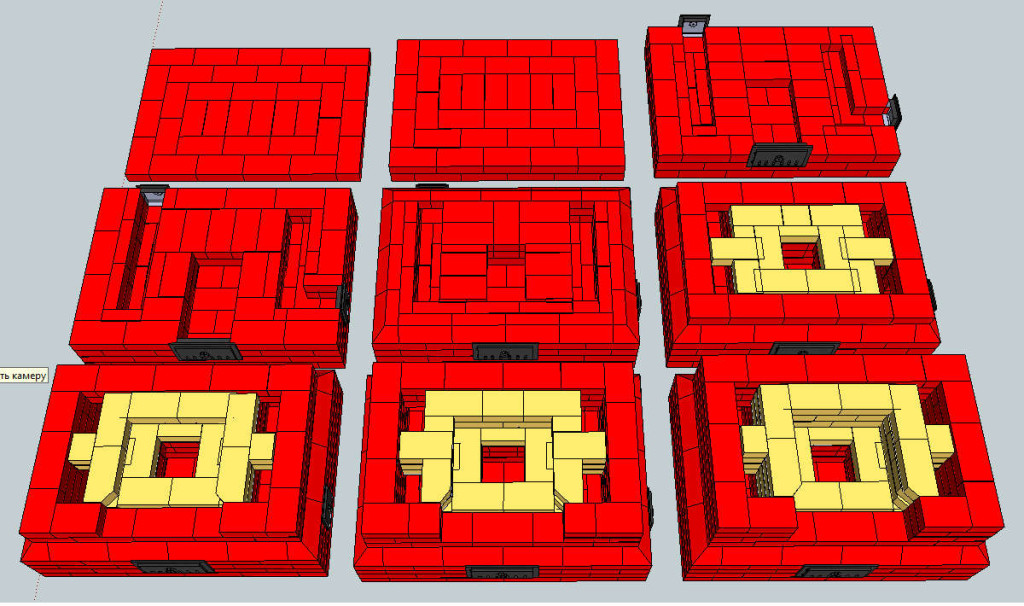

1-9 ряды

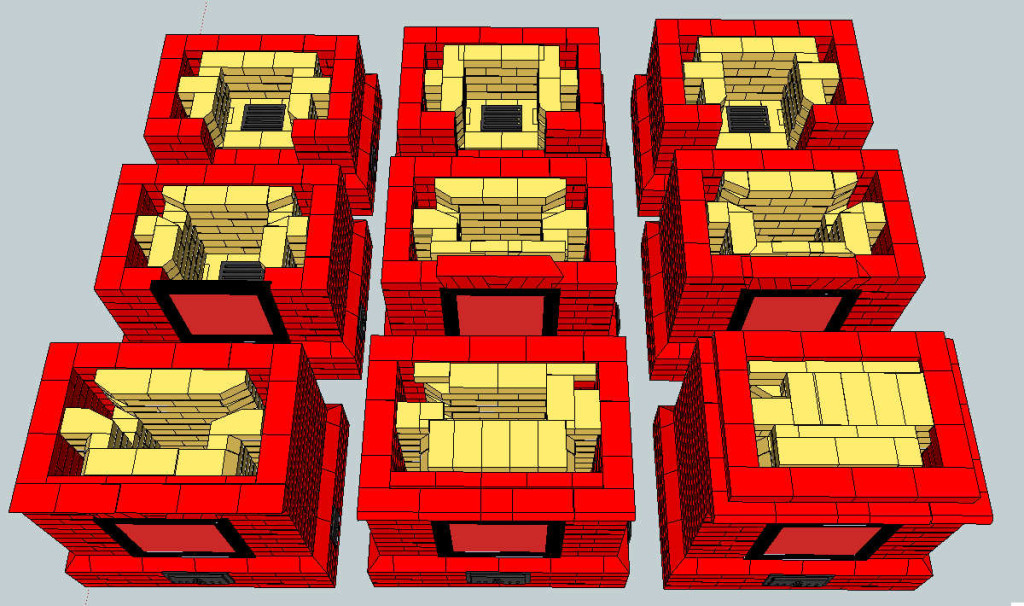

10-18 ряды

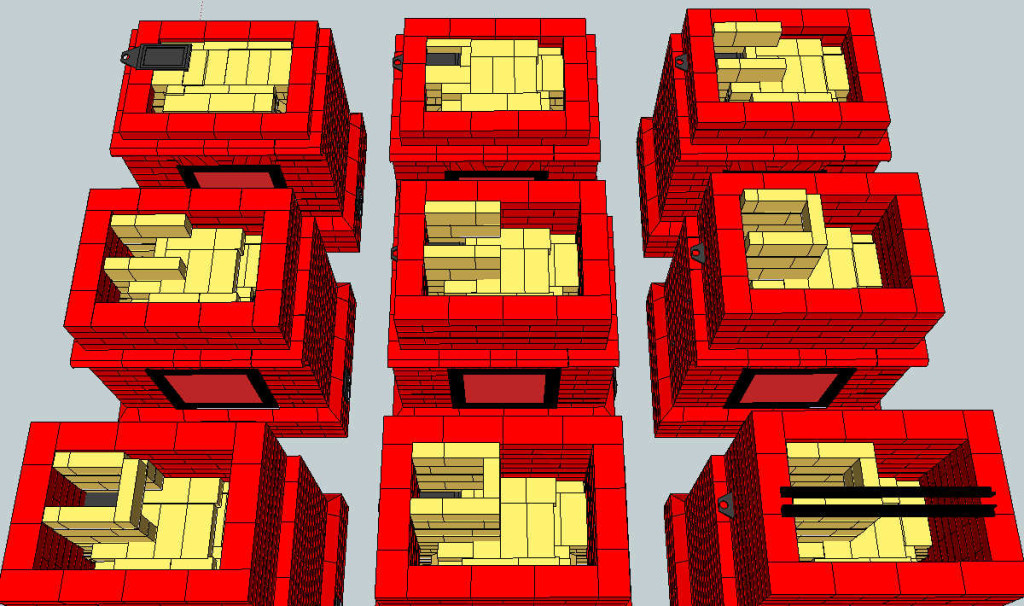

18-26 ряды

Дымоход

Первый шаг. Приготовьте раствор из глины, воды и песка. Глину предварительно вымочите в воде, а песок просейте. Компоненты смешивайте в таком соотношении, чтобы получить однородную массу с консистенцией сметаны. Обычно песок и глина смешиваются в разных количествах, а воды добавляется порядка 25% от общего объема сухих компонентов. В остальном же ориентируйтесь на особенности вашей глины.

Кирпич также требует предварительной подготовки – его нужно окунуть в воду примерно на сутки.

Приступайте к кладке печи. Каждые 2-3 ряда проверяйте ровность кладки строительным уровнем.

Второй шаг. Уложите на пол рубероид либо полиэтилен. Для рассматриваемой печи понадобится изоляция размерами 530х780 мм. На гидроизоляцию насыпьте 1-сантиметровый слой просеянного песка и тщательно выровняйте засыпку.

Третий шаг. Выложите первый ряд поверх песчаной подушки. Проверьте ровность укладки кирпича и аккуратно залейте всю полученную поверхность раствором.

Установите дверцу поддувала. Для крепления используйте стальную проволоку.

Четвертый шаг. Выложите второй ряд «голландки» в соответствии с порядовкой. В целом этот ряд не будет иметь отличий от начального ряда.

Пятый шаг. Выложите третий ряд. Начиная с него, для кладки надо использовать огнестойкий кирпич. На третий ряд уложите колосниковую решетку.

Шестой шаг. Выложите четвертый ряд. На данном этапе кирпичи следует укладывать на ребро.

На этом же этапе вам надо смонтировать дверцу для топочной камеры. Для фиксации дверей используйте стальную проволоку.

Седьмой шаг. Выложите пятый ряд по аналогии с четвертым, только кирпич укладывайте обычным методом, т. е. плашмя.

Восьмой шаг. Выложите шестой ряд. Кирпич опять кладите на ребро. Проверяйте углы и в целом ровность кладки.

Девятый шаг. Выложите седьмой ряд. Кирпичи размещайте плашмя. На ребро выложите только заднюю стенку. Все последующие ряды кирпича укладывайте плашмя.

Десятый шаг. Приступайте к кладке восьмого ряда. На этом этапе топочная дверь полностью перекрывается. Внутренний кирпич (он должен быть огнеупорным) над топочной камерой следует скосить.

Одиннадцатый шаг. Выложите девятый ряд со смещением назад. Поверх этого ряда уложите увлажненный асбестовый шнур, а после – варочную плиту. Тщательно загерметизируйте стыки между кирпичом и плитой. Варочную поверхность можете делать квадратной либо круглой – как вам больше нравится.

Двенадцатый шаг. Приступайте к кладке десятого ряда. На этом этапе вам нужно выложить основу дымохода. «Голландка» имеет компактные размеры, поэтому от обустройства капитального кирпичного дымохода следует отказаться, отдав выбор в пользу металлической конструкции.

Тринадцатый шаг. Выложите одиннадцатый ряд и установите дымовую задвижку. Предварительно обмотайте задвижку асбестовым шнуром.

Четырнадцатый шаг. Выложите двенадцатый ряд. На этом этапе сформируйте стык между дымоходом и металлической трубой.

Кладка печи окончена.

Подробная схема устройства печи

В завершение вам останется сделать следующее:

вывести дымоотводящую трубу на требуемую высоту;
заделать стыки между полом и печным агрегатом при помощи плинтуса;
заштукатурить «голландку». Также для отделки можно использовать побелку, краску и даже керамическую плитку.

Таким образом, самостоятельная кладка отопительно-варочной печи является не таким уж и сложным мероприятием. От вас требуется лишь во всем следовать инструкции.

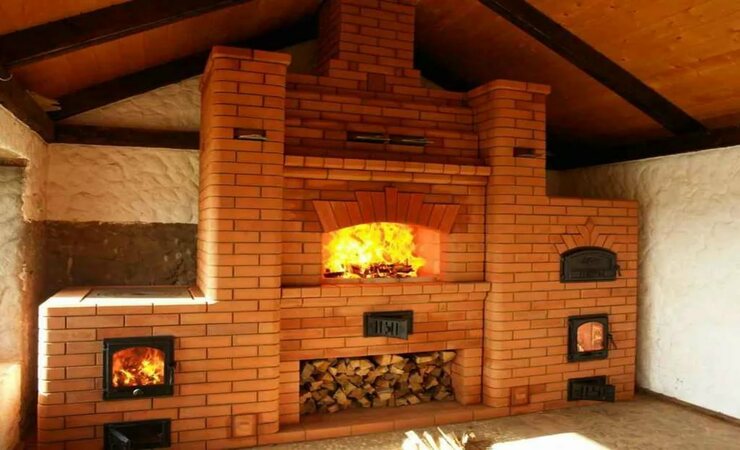

Отопительно-варочная с камином

Удачной работы!

Читайте на нашем сайте статью — печь голландка своими руками.

Отличительные особенности

Пришедшие к нам от древних скандинавских народов, печные устройства прекрасно справляются с функцией отопления дома, приготовлением еды, сушкой белья и хранением предметов быта.

Шведка может быть доукомплектована лежанкой, духовкой или полноценным камином. Ни одна из печей не может показать большую многофункциональность, нежели данный образец.

Преимущества

К преимуществам, которыми обладает отопительно-варочная установка с лежанкой, можно отнести:

универсальность и многофункциональность;
компактные размеры при высоком КПД, характерном для массивных конструкций;
простота эксплуатации и монтажа, для которого подойдет любой имеющийся проект и порядовка.

Материал

Главное правило, которым руководствуются при кладке скандинавской печи – это использование только высококачественных материалов и комплектующих. Для возведения конструкции подойдет хорошо просушенный керамический кирпич. Поверхность около топки очень часто выкладывают шамотом, но это на усмотрение хозяев.

Также не обойтись и без высококачественных металлических элементов:

дверцы в топку и поддувало;
колосники из чугуна;
набор задвижек;
варочная плита из чугуна;
стальные уголки и полосы.

Печь с плитой – многофункциональное сооружение

Плита настолько полезна, удобна и эргономична, что строительство сооружения без нее просто теряет смысл. Возможно, поэтому все современные модификации русской печи имеют чугунные плиты – с одной, двумя и даже тремя конфорками.

По сути, модели с плитой не противоречат одному из главных признаков русской печи – они имеют два топливника. Как раз малый топливник и отвечает за разогрев плиты. При этом у простых печей он имеет отдельный дымоход, вверху соединенный с дымоходом горнила.

Один из популярных вариантов расположения плиты – прямо перед устьем горнила. Разогрев производится независимо от большого топливника, через нижний подтопок

У более сложных конструкций существует возможность «летней» и «зимней» топки: в первом случае малая печь (подтопок) работает автономно, а во втором с ее помощью происходит нагрев стенок и большой печи.

Существует и третий вариант расположения подтопка – в основном сооружении, но сбоку или с противоположной стороны. Такое решение не всегда приемлемо – например, если печь необходимо расположить в углу. В этом случае удобнее, если оба топливника находятся с одной стороны и располагаются один над другим.

Удачное инженерное решение, при котором малая печь с чугунной плитой вынесена отдельно, но имеет общую стенку с основной конструкцией. Минус – занимает больше площади

Преимущества конструкции с варочной плитой налицо:

автономный обогрев с меньшей степенью теплоотдачи;
быстрый процесс нагрева чугуна и стенок;
приготовление на плите всевозможных блюд;
возможность разогрева или хранения продуктов в теплом виде;
экономичный расход топлива – дров;
несложный уход – очистка зольника.

На плите, когда она уже не раскаленная, а немного остыла, можно сушить предметы домашнего обихода. Для этой же цели используют печурки – небольшие выемки в стенках печи, а также кирпичный периметр вокруг чугунной поверхности.

Для дачников модель с подтопком намного удобнее, так как используется чаще. Большой топливник обычно задействуют или ранней весной, или поздней осенью, когда наступает холодный сезон и требуется разогрев всей печи.

Особенности конструкции и принцип работы

Печь, которая обеспечивает приготовление пищи, несколько отличается от той, которая дает исключительно тепло в доме. В летнее время печь с плитой придется растапливать, но все выделенное тепло должно пойти на нагревание плиты и сразу быть выведенным. Это достигается путем установки специальной заслонки, которая перенаправляет нагретый воздух по каналам внутри корпуса.

Принципиальное строение всех печей, работающих на дровах, одинаковое. Можно выделить общие элементы, которые выполняют определенные функции.

Зольник служит емкостью для сбора пепла. Он расположен в нижней части печи и представляет собой камеру с дверцей для удаления пепла. Но эта дверца является еще и поддувалом. Через нее воздух попадает в топку. Положение дверцы задает интенсивность горения топлива.
Сгорание топлива происходит в топке. В разных моделях печей проектировщики различными способами пытались увеличить долю энергии, превращенной в полезную. Поэтому топки снабжаются различными экранами, фокусирующими излучение. От размеров топки зависит эффективность работы печи, поэтому при самостоятельном строительстве здесь не должно быть самодеятельности. Нужно придерживаться строго установленных размеров.
Дымоход обеспечивает отвод продуктов сгорания из комнаты. Но, прежде чем дым попадет в дымоход, он проходит по лабиринту каналов внутри печи, отдавая кладке свое тепло. При переключении печи в летний режим, дым после топки сразу проникает в дымоход.

Строительство подходит к концу

Шиберная заслонка перекрывает дымоход, увеличивая или уменьшая тягу. Но основное ее предназначение заключается в препятствии утечке тепла в атмосферу. После того, как печь полностью прогорит, заслонку совсем закрывают.
Варочная плита, сделанная обычно из чугуна, нагревается непосредственно от пламени. Но контакт с открытым огнем вреден для любого материала, в том числе, и для посуды, поэтому в топке строят барьер, отсекающий пламя, а после этого барьера устанавливается варочная плита.
Прочие элементы, обусловленные техническими особенностями определенной модели, могут быть представлены прочистными дверцами, дополнительными каналами, деталями для обустройства духовки и жарового шкафа.

Обустройство камина

Для дома можно построить простой вариант печи-камина. Для этого выполняют фирменную топку и делают дверцу для закладки топлива. Но этот способ не подходит для организации отопительно-варочной конструкции. Топка обязательно подключается к дымоходу. Это главное требование пожарной безопасности.

Камин в дома за и против: Подрядовка этого типа печи отличается своей простотой. Строительные работы можно сделать самостоятельно или доверить возведение конструкции квалифицированным специалистам. Варочная панель и камин разделены между собой

Важно помнить, что представленный тип печи не будет экономным в использовании

Владельцам придется тратить огромное количество ресурсов и топлива. Такая печь станет идеальным решением в загородных коттеджах или на дачах, где люди живут не постоянно, а пользуются ею время от времени.

Составление порядовки

Под порядовкой подразумевают определенную схему, которая помогает облегчить строительство печи. Выполнить работу смогут домашние мастера или люди с минимальным опытом.

Порядовка печи: Инструкцию составляют мастера-печники. В результате человек затрачивает минимальное количество времени и средств для оборудования. Порядовка помогает увеличить эффективность процесса. Документация составляется перед началом кирпичной кладки. Специалисты запишут каждый шаг, точную последовательность, необходимые материалы.

Порядовки отличаются своей четкостью и доступностью. Можно легко и быстро построить печь, не прибегая к помощи мастеров. Преимущества подробных порядовок:

Минимизация финансовых затрат. Если человек использует схему-порядовку, которую составил квалифицированный матер, то можно сэкономить деньги на услугах специалистов. Даже люди с минимальной подготовкой и навыками строительства смогут в короткие сроки создать функциональную печь.

Много образие вариаций порядовок печи поможет создать печь подходящую именно вам

Доступ к широкому и разнообразному выбору конструктивных вариантов. В специализированной литературе можно найти огромное количество фотоматериала для составления простой порядовки. Пользователи смогут самостоятельно выбрать вариант строительства. Печи бывают традиционными или специализированными (духовые и варочные).
Экономия времени. Если планируется строительство печи сложной конструкции, то благодаря правильно составленной порядовки можно сэкономить время на возведение. В результате экономится также время и денежные средства. Специалисты смогут быстро построить печь в загородном доме, на даче, в бане.
Понятность и удобство использования. Мастера-печники создают подробную схему порядовки, поэтому разобраться в ней смогут даже начинающие специалисты.
Наличие точной последовательности, детальная опись материалов. Порядовка не даст специалистам допустить ошибку, поэтому в результате можно получить качественную работу.

Отопительная печь:

Особенности банных печей Кузнецова

Широко используемые банные печи из металла обладают несколькими недостатками – малой теплоемкостью, расположением топочной камеры непосредственно в помещении парного отделения что вынуждает загружать топливо непосредственно в помещении парной, а это – неизбежный мусор. Самым существенным недостатком таких печей является нагрев только внутри парного отделения. Предбанник и помывочное отделение остаются не отапливаемыми.

Банные печи «кузнецовки» лишены этих недостатков. Конструкция печи предусматривает ее установку в простенке между парной и помывочным отделением/предбанником.

В помещении парной находится только каменка и кран бака с нагретой водой.

Основное тело печи и дверца топочной камеры расположены со стороны предбанника. Так же бак для воды обслуживается через подсобное помещение. Это позволяет избежать повышенной влажности из-за испарения во время нагрева печи.

Благодаря высокой теплоемкости печь, после окончания помывки, длительное время остается горячей. За счет этого происходит высушивание бани, не остается влажных поверхностей влекущих разрушение древесины, а вода в баке длительное время остается горячей.

Порядовка банной печи по проекту Кузнецова:
