Самодельные фрезы

Несмотря на относительную доступность промышленных почвофрез, на российских просторах самодельные агрегаты далеко не редкость. Решиться на такое техническое творчество толкает не только экономия. Иногда мастер пытается создать не просто дешевый, а и наиболее удобный именно для него механизм. Чтобы взяться за такое непростое дело, нужны определенные технические навыки, а если их нет, лучше отказаться сразу, а не проходить череду опасных неудач. Почвофреза – активный сельскохозяйственный механизм и качество ее узлов – это залог безопасности, о которой нельзя забывать ни в коем случае.

Если все же решение приступить к самостоятельному изготовлению непреклонно, лучше позаботиться заранее о подготовке как можно большего числа узлов (вал, редуктор, шестерни и прочее) от подходящих по функциям и размерам механизмов. Ножи самодельной машины настоящие умельцы также предпочитают изготавливать самостоятельно. Неплохой результат можно получить, взяв в качестве исходного материала рессору от автомобиля.

О том, как сделать самодельную фрезу для мини-трактора, смотрите в следующем видео.

Какие почвофрезы бывают

Фрезы, несмотря на схожесть принципа работы, могут отличаться по ряду параметров. Значительно варьирует количество ножей и их форма. Более сложная форма режущих деталей, как правило, повышает эффективность всего агрегата, особенно на залежных участках. Фрезы по форме ножей можно разделить на два типа.

Чаще всего в продаже встречаются фрезы с саблевидными ножами. Такое устройство наиболее универсально. Фреза легко обрабатывает даже каменистый грунт. Эти ножи, в свою очередь, делятся на три группы в зависимости от формы и соответственно применения.

  • Простые (стандартные) — применяются на легкой почве, не загрязненной сорняками.
  • Серповидные — используются при работе с более плотной почвой.
  • Долотовидные — имеют большую массу и подойдут для обработки тяжелой или каменистой почвы.

Правильно (в зависимости от характеристик грунта) подобранные ножи позволят продлить срок службы агрегата. Другой вариант формы ножей — так называемые гусиные лапки. Эта форма ножей позволяет осуществлять обработку засоренной сорняками почвы, уничтожая нежелательную растительность. Такой фрезой можно «поднимать» целинную почву. Однако в отличие от предыдущего типа, такая фреза испытывает большие нагрузки и чаще нуждается в ремонте. Приобретая этот, на самом деле, очень эффективный агрегат, нужно заранее купить запчасти, прежде всего сами ножи, а также подшипники, принимающие на себя большую часть нагрузки.

Довольно экзотическим выглядит вертикальная почвофреза. Общий план конструкции ее мало отличается от обычных горизонтальных машин, но усилие через редуктор передается не на один общий горизонтальный барабан с ножами, а на ряд отдельно вращающихся вертикальных насадок. Аппарат эффективен при поверхностном рыхлении почвы, а также он неплохо уничтожает сорняки, но глубокой обработки почвы обеспечить не может.

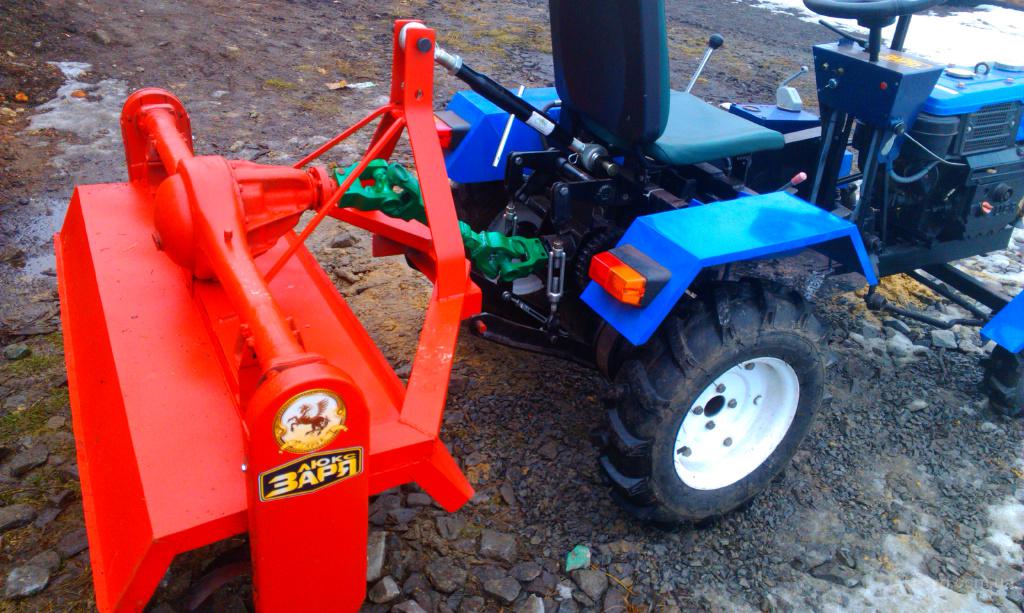

Почвофреза для минитрактора: виды и функции

Почвофреза – многофункциональный инструмент, который предназначен для обработки почвы. С таким навесом стоит работать на земле, где отсутствуют толстые корни деревьев или камни. Фрезу разделяют на несколько видов в зависимости от формы ее ножей:

  1. Фреза с саблевидными ножами. Это наиболее популярный вид почвенной фрезы. Благодаря форме своих лезвий она легко справится с большим количеством задач, и является безопасной в работе. В случае попадания на камень, ножи приподнимают его и продолжают свою работу дальше. Изготавливается такая фреза из высококачественной стали. Она также является разборной, так что ее сборка займет у вас считаные минуты.
  2. Фреза «гусиные лапки». Такой вид фрез стал весьма популярным на рынке. Он используется для уничтожения сорняков и для работ на тяжелой целинной почве. Существенным недостатком такого навеса является очень низкая прочность. В итоге такая фреза нуждается в частом ремонте.

Правила ухода и эксплуатации

Эксплуатация почвофрезы предполагает большие усилия на ее ножах. Их рабочая поверхность, испытывая сопротивление грунта, может довольно быстро тупиться или даже ломаться от соприкосновения с крупными камнями и галькой

Подбирая ножи взамен сломанным или пришедшим в негодность, нужно обратить внимание на их производителя. Качество стали – важнейший фактор, определяющий работоспособность машины

Лучше обезопасить себя от неприятных неожиданностей и не экспериментировать с неизвестными брендами.

Устанавливая ножи на фрезу, следует внимательно ознакомиться с инструкцией. Неправильная установка может стать причиной выхода из строя всего далеко не дешевого агрегата. После окончания работы ножи, как и другие узлы машины, нужно тщательно очищать от пыли и грязи. Налипшая земля может стать причиной появления коррозии. При консервации механизма на зиму, когда он будет бездействовать несколько месяцев, все узлы желательно смазать. Ножи тоже необходимо обработать густой смазкой или протереть маслом.

Как собрать фрезу на мототрактор своими руками?

Приобретение любого навесного оборудования к минитрактору, будь то фреза или что-то другое, всегда обходится в кругленькую сумму. В целях экономии многие начинают интересоваться, как сделать такой навес самостоятельно. Прежде чем говорить о самостоятельной сборке фрезы на минитрактор познакомимся прежде с ее конструкцией.

Все устройство такого самодельного оборудования состоит из нескольких рабочих узлов:

  • основной вал;
  • редуктор;
  • режущие элементы (устанавливаются на вал);
  • защитный кожух;
  • опорная рама с колесами.

Принцип работы почвофрезы заключается в следующем. Ведущие колеса фрезы при движении мототрактора передают крутящий момент на вал. Установленные на вал ножи вращаясь, приподнимают верхний слой почвы и переворачивают ее. Это немного схоже с перекопкой участка лопатой, только фреза делает все более эффективно и качественно.

Сделать фрезу для мототрактора своими руками не так уж и сложно. С инструментов вам понадобятся:

  • сварка;
  • болгарка;
  • гаечные ключи;
  • дрель;
  • болты и гайки.

Прежде чем приступать к работе обязательно внимательно ознакомьтесь с чертежами.

Порядок сборки почвофрезы:

  1. Изготавливаем опорную раму. Для этого понадобятся швеллеры или труба диаметром 4 см. Разрезаем ее на 4 части, которые позже свариваем между собой. Имейте в виду, что ширина рамы зависит от мощности мотора используемого на мототракторе.
  2. Обязательно предусмотрите заранее установку колес. С их помощью происходит регулировка глубины погружения ножей вала.
  3. Крепим основной вал к раме. Валом может быть обычная труба диаметром не менее 5 см. Крепим вал к раме втулками с подшипниками опорного типа.
  4. Цепь для фрезы, которая нужна для редуктора, лучше всего приобрести в магазине.
  5. Изготавливаем ножи на фрезу. Для этого берем металлические пластины толщиной в 1,2 см. Количество ножей для фрезы напрямую зависит от ширины вала. Режущие элементы крепятся к валу болтами и другими крепежными запчастями.
  6. Вот и весь процесс сборки. Не забудьте только обязательно смазать солидолом все детали, которые будут подвергаться трению.

Почвообрабатывающая фреза: конструкция и технические требования

Надежная фрезерная техника должна соответствовать определенным стандартам. Она должна быть надежна и проста в эксплуатации, многофункциональна, эффективна, экономична. Все эти качества обусловлены ее конструкцией.

Конструктивные особенности почвенной фрезы

Почвообрабатывающая фреза отвечает всем требованиям к технике, предназначенной для обработки земли.

К основным элементам конструкции относятся:

  • каркас металлический со сцепным устройством (для соединения с трактором);
  • вал с режущими ножами (они могут быть разной формы – серповидной, роторной, долотовидной);
  • привод (через него передается вращение рабочим органам от базового устройства);
  • ограждение (выполняет защитную функцию).

Конструкция проста в обслуживании, долговечна и функциональна.

Технические требования к почвенным фрезам

Общие технические требования изложены в межгосударственных стандартах ГОСТ-28516-90:

  1. Глубина вспашки должна быть до 12 на вспаханных полях и до 18 см на невспаханных.
  2. Степень измельчения сорняков должна составлять не менее 95 процентов.
  3. Степень рыхления/измельчения почвы не менее 85 процентов.
  4. Неравномерность обработки почвы не более 15 процентов.
  5. Применение фрез на местности с уклоном не более 8° на полях и не более 12° в садах и виноградниках.
  6. Легкость и простота механизма сцепления с трактором (быстро соединяющее или полуавтоматическое устройство).
  7. Размеры механизма сцепления должны соответствовать ГОСТ 25942.
  8. Конструкция фрез должна позволять регулировку частоты вращения.
  9. Ножи, крепежные детали должны изготавливаться из материалов, установленных ГОСТом, иметь антикоррозийное покрытие и соответствовать определенному классу прочности.
  10. Сварные швы должны быть качественными и без изъянов.
  11. В соединениях и уплотнениях должно отсутствовать подтекание смазки.
  12. Наличие средств защиты приводов и передачи.

Соответствие оборудования этим требованиям гарантирует надежную и безопасную его работу. При покупке оборудования к этому вопросу нужно относится очень внимательно.

Почвообрабатывающая фреза: применение, классификация и принцип работы

( votes, average out of 5)

От обработки почвы зависит будущий урожай. Рыхлая, рассыпчатая земля, без растительных остатков – такая почва получается при использовании почвенных фрез. Однако не только для обработки почвы применяют данный механизм.

Применение почвообрабатывающей фрезы

Применение почвообрабатывающей фрезы позволяет качественно измельчить и заделать в почву остатки растений, прорыхлить ее или перемешать с минеральными удобрениями. Агрегат поможет:

  • избавиться от сорняков;
  • обработать землю междурядьев в плодопитомниках и виноградниках, лесополосах;
  • измельчить сидераты перед запашкой;
  • выровнять микрорельеф почвы.

Почвофреза – это не только культиватор, но плуг и борона одновременно.

Применяется фреза на различных видах почв – от легких песчаных до тяжелых суглинков. Фрезерование тяжелых почв проводят чаще, т.к. именно эта технология более качественно измельчает клёклую, слежавшуюся почву. Целесообразна обработками фрезами целинных или залежных земель. Обработка фрезой улучшает свойства почвы, способствует повышению урожая.

Классификация и принцип работы

Почвообрабатывающая фреза – прицепное устройство для трактора. Оно в совокупности с трактором может легко заменить другие почвообрабатывающие машины.

К почвообрабатывающим агрегатам-фрезам относятся:

  • полевые;
  • садовые;
  • пропашные;
  • болотные.

Принцип работы почвообрабатывающих агрегатов (комплексов) практически одинаков и несложен: режущие ножи крошат землю на маленькие кусочки (меньше 5 см в диаметре). Ножи расположены на фрезерном барабане, вращающемся вокруг своей оси. Под весом самой конструкции ножи углубляются в почву, разрыхляя ее.

Применение

Область применения почвофрезы достаточно обширна, это обусловлено основной ее функцией – рыхлением грунта. Выпускаются агрегаты достаточно давно, изначально они продумывались как механизм, облегчающий обработку междурядий. Фреза так и называлась – междурядная. Применялась она там, где никакая другая сельхозмашина не поместилась бы. Однако вскоре выяснилось, что этим область применения почвофрезы не ограничивается. Особенно эффективной она стала на небольших площадях, где большой трактор применить невозможно. Так фреза стала основным атрибутом мини-трактора.

Весной этот агрегат заменяет лопату при перекопке огорода. Работа фрезы аналогична работе ручной лопаты, то есть инструмент погружается в грунт, поднимает и переворачивает его, при этом ширина обрабатываемого одновременно участка может составлять от 80 см до 1,5 метров. Можно использовать это навесное орудие для обработки целины, формирования гряд, прополки, окучивания. Мини-трактор с фрезой прекрасно справится с уплотненной в результате затопления или пересохшей землей.

Довольно эффективна почвофреза при внесении в почву удобрений — она позволяет равномерно перемешать ингредиенты. Неплохо справляется она и с сорняками. А рыхлый грунт легко насыщается кислородом, что препятствует распространению нежелательной микрофлоры. Проход фрезы обеспечивает полноценную обработку почвы и, как правило, не требует дополнительных операций. Глубина регулируется от 5 до 20 см. Этих величин бывает вполне достаточно.

Традиционно на пространстве бывшего СССР производством почвофрез занимается Беларусь, прежде всего на мини-тракторы собственного производства. Однако ввиду универсализации продукция может быть использована и на тракторах других производителей. Фрезы рыхлят грунт на глубину от 120 до 200 мм. Ширина обработки в зависимости от модели колеблется от 450 до 1250 мм. В зависимости от размеров агрегата изменяется и его вес. Использование почвофрезы может быть ограничено возможностями мини-трактора.
