Кабель, применяемый для запитывания электроплиты

Подключение бытовой электроплиты к сети питания желательно проводить по отдельной линии, которая выводится на распределительный щит. Обычно такая линия уже существует. Если ее нет, то предварительно производим работы по монтажу кабельной линии:

  1. Прокладываем кабельный канал.
  2. Устанавливаем на распределительном щите УЗО (устройство защитного отключения), соответствующее мощности подключаемого оборудования (не менее 32А).
  3. Проводим линию питания кабелем с оптимальными параметрами.

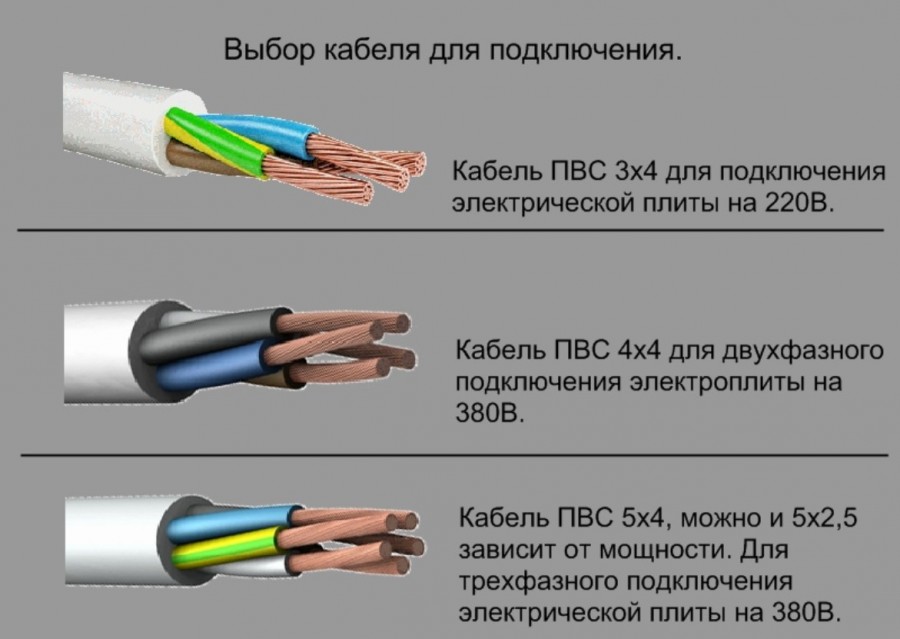

Параметры могут быть следующими:

  • ПВС 3х4 — подключение электрической плиты однофазное на 220В.
  • ПВС 4х4 — подключение однофазное на 380В.
  • ПВС 5х4 — подключение трехфазное на 380 В.

Традиционно сложилось, что по цвету изоляции кабельные жилы различают:

  • желто-зеленый – заземляющий;
  • синий – нулевой;
  • фазные — все остальные цвета.

Величина сечения жилы силового кабеля рассчитывается с учетом мощности потребляющего прибора. Это как раз тот случай, когда велико — не мало: запас мощности лишним не будет. Производить расчет параметров электрического кабеля самостоятельно следует в соответствии с нормативами ПУЭ 7 п. 1. 3. 10 — 1. 3. 11.
Современные стандарты диктуют использование в жилых помещениях кабелей с медными жилами. При необходимости стыковки медного провода с алюминиевым следует выполнять все работы тщательно и аккуратно, чтобы в дальнейшем на месте стыка не возникала зона перегрева проводов, что ведет к опасности замыкания и возгорания. Не допускается соединение таких проводов методом скрутки. Существует несколько надежных способов соединения проводов медных и алюминиевых. Самый распространенный на сегодня — соединение клеммной колодкой.

Длину кабельной линии задает положение точки устанавки розетки. Выбор места для ее расположения должен соответствовать определенным требованиям:

  • удаленность от источников влаги;
  • удаленность от источников огня;
  • доступность для контроля и обслуживания;
  • недоступность для детей.

Кабельную линию подготовили, отправляемся в магазин выбирать розетки для подключения плиты.

Монтаж розетки в трехфазной сети

Эта разновидность сети используется в некоторых загородных домах. В этом случае подключение плиты должно производиться немного по-другому. В стену предварительно вмонтируется выключатель с тремя полюсами. Положение трехфазной розетки определяется по маркировке на крышке и надписям на ней. Располагаться они должны строго горизонтально. Подключение в этом случае также проводят, ориентируясь на цвет проводов, а также на маркировку розетки.

В том случае, если в доме используется трехфазная сеть, для подключения также важно правильно выбрать саму розетку. Это станет гарантией безопасности работы плиты и ее долговечности

На корпусе трехфазных розеток обычно указывается предельное значение тока, на который они рассчитаны. Определить сколько ампер потребляет плита не сложно. Для этого ее мощность нужно умножить на тысячу и поделить на напряжение в сети (обычно 380 Вольт).

Ремонт

Рассмотрим, как производится чистка керамических конфорок фирмы Hansa (Ханса), Gorenje (Горение), AEG и других. Обязательно нужно отключить прибор из сети, иначе Вас может ударить током. Влажной тряпкой нужно намочить грязь на поверхности конфорки и подождать несколько минут, после этого губкой или мягкой щеткой аккуратно счистите нарост. Ни в коем случае нельзя использовать металлический ершик, иначе можно повредить целостность спирали и порошкового напыления.

Фото — чистка

Пошаговая инструкция, как производится замена или ремонт переключателя у бытовых электроплит:

  1. Нужно отключить питание и провернуть ручку переключателя от положения выключения до минимального нагрева. В процессе должен раздаться щелок, который свидетельствует о срабатывании термостата;
  2. Если щелчка не было, то регулятор неисправен. Для дополнительной проверки термостата нужно оставить его в среднем положении и включить питание – защита должна включаться и отключаться каждые полминуты;
  3. Перед снятием ручек обязательно прочитайте «Руководство пользователя», некоторые модели плит неразборные (Гефест, Кайзер);
  4. Первыми снимаются ручки, которыми производится регулировка снаружи. После при помощи отверток откручивается передняя панель;
  5. Под неё расположена планка, прижимающая переключатели. Её также нужно выкрутить и снять сломанную деталь.

Что делать, если треснула спираль:

Выключите электроплитку из сети

В большинстве случаев, ремонт спирали нецелесообразен, поэтому её нужно будет заменить;
Снимите верхнюю варочную панель;
Под ней находится либо отверстие для керамических ТЭНов, либо углубление для сплошных чугунных или галогенных;
Вам нужно очень осторожно поддеть деталь и вынуть её. Предварительно отсоедините контакты от переключателя и провод питания;
По аналогичной схеме установите спираль на замену.

Фото — конфорки для электроплит

Видео: замена конфорок на электроплите

Рекомендуем почитать:

  • Как подключить электроплиту gorenje самостоятельно?
  • Ремонт стиральной машины Аристон с вертикальной загрузкой своими руками

Подключение мощной электроплитки

Мощность электрической плиты с духовкой и четырьмя конфорками обычно бывает от 7 кВт и более. По этой причине ее подключение несколько отличается от уже рассмотренного процесса для менее мощного оборудования. Поскольку в основном электроплитки с четырьмя конфорками присоединяются к однофазной электросети, многие их модели снабжены уже присоединенным к плите сетевым шнуром. В таком варианте задача упрощается и сводится к присоединению электрической вилки, которая имеет специальную конструкцию.


Заводской сетевой шнур электроплиты

Она позволяет контактам штепсельного разъема безопасно пропускать рабочие токи этого электроприбора. Но если допустить ошибки при монтаже кабеля, и в результате контакты получатся ненадежными, не исключена авария с расплавлением изоляции и даже возгоранием. Если установка розетки не была сделана ранее, и из стены торчат провода для ее присоединения, их также надо качественно смонтировать.


Место установки розетки

Для получения надежного контакта в местах соединения с клеммами вилки многопроволочные жилы сетевого кабеля надо залудить. Для этого жилы подготавливают, туго скручивая пассатижами. Это делается для того, чтобы зафиксировать проволоки и форму жилы. Ее после скрутки изгибают в виде петли, чтобы получить большую контактную поверхность.


Обработка провода
Сгибание проводов

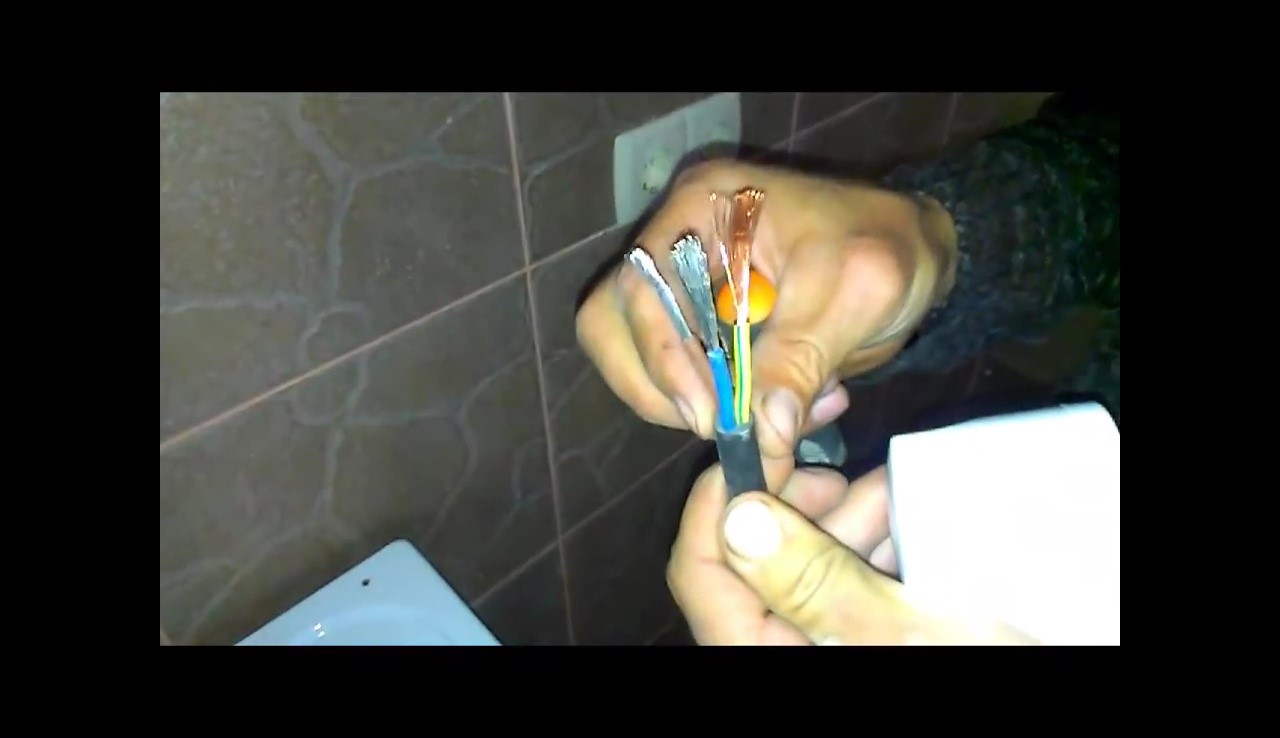

Подготовка жил сетевого кабеля: скрутка и формирование петли

После примерки петли по винту с прижимной скобой она делается более плоской сдавливанием пассатижами:


Делаем петлю более плоской для лучшего контакта

Поскольку петли будут залужены, они должны ложиться в винт со скобой с зазорами, учитывающими слой припоя.

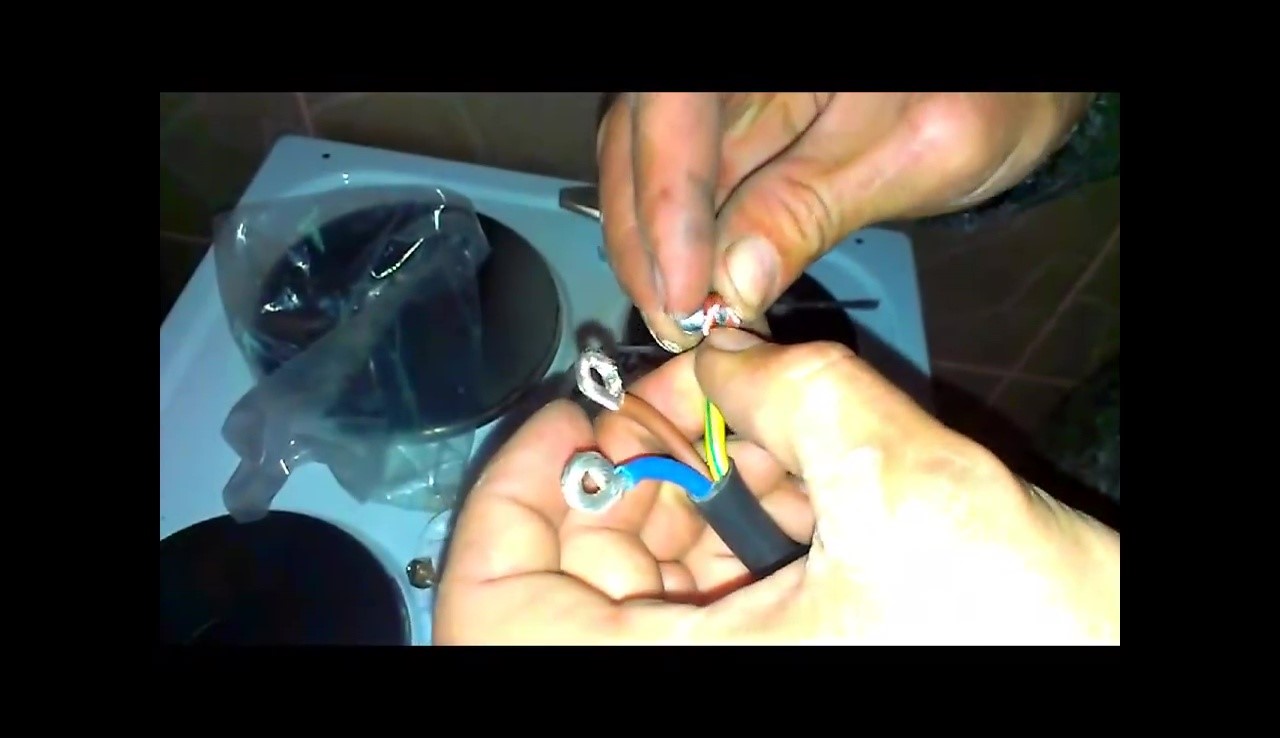

Подготовленные жилы сетевого кабеля

Если потребуется монтировать розетку и присоединять к ее клеммам жилы кабеля, проложенного от коммутатора, надо обязательно проверить, как жилы присоединены к его клеммам. Они не должны быть присоединены так, как саморез, имитирующий жилу на изображении ниже. Так присоединить жилу проще всего. Но из-за небольшой контактной поверхности токи большой силы разогреют контакт, и начнется лавинообразный процесс увеличения контактного сопротивления. В результате и провод, и розетка будут повреждены в лучшем случае. Но может и возгорание произойти…


Недопустимый монтаж жилы

Для хорошего контакта однопроволочная жила должна быть загнута вокруг прижимного винта и немного расплющена. В клемму рекомендуется добавить немного специальной контактной пасты.


Медная паста

В нашем случае у розеточного кабеля жилы многопроволочные. Для хорошего контакта формируем их в виде вилки. Для этого производим следующие действия.

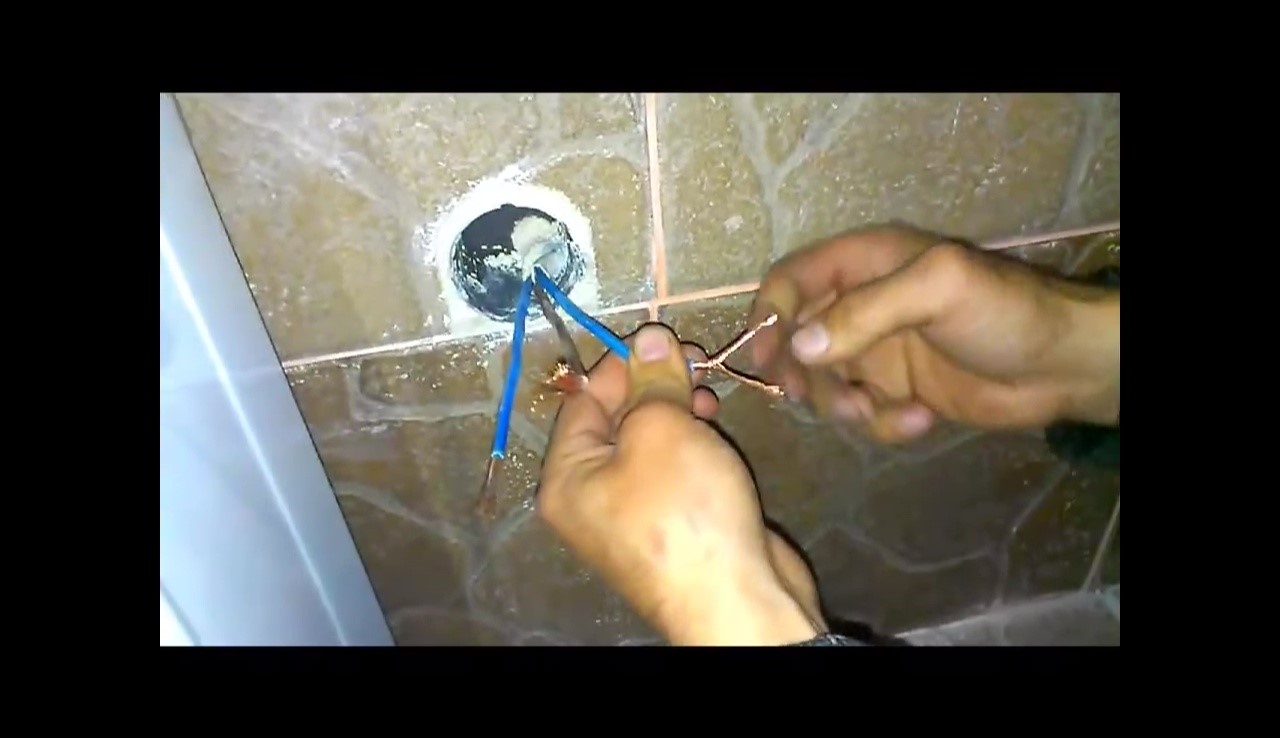

Взяв несколько проволок, начиная от изоляции, плотно обматываем ими остальные проволоки, формируя «ножку».


Формируем «ножку»

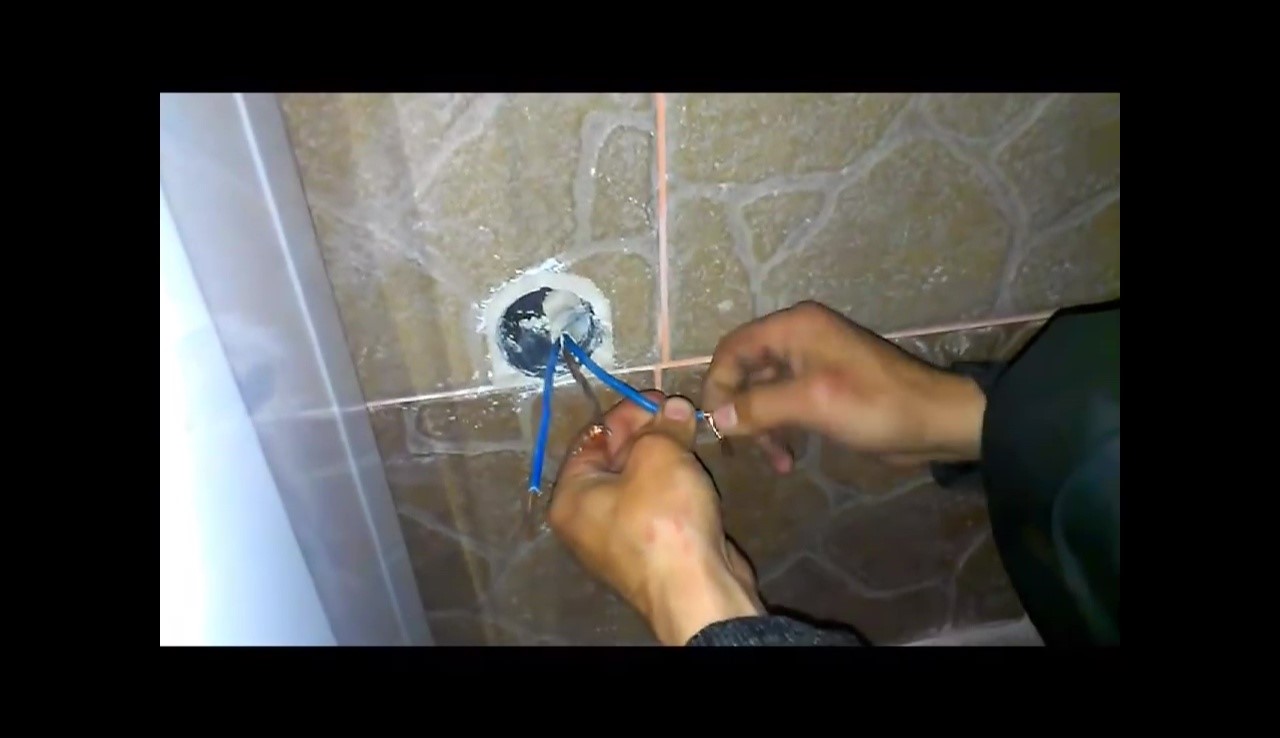

Оставшиеся проволоки делим поровну, разводим в стороны и каждую часть туго скручиваем. Применяем пассатижи. Основание вилки сдавливаем, чтобы получить плоские контактные поверхности. Лишнее откусываем.

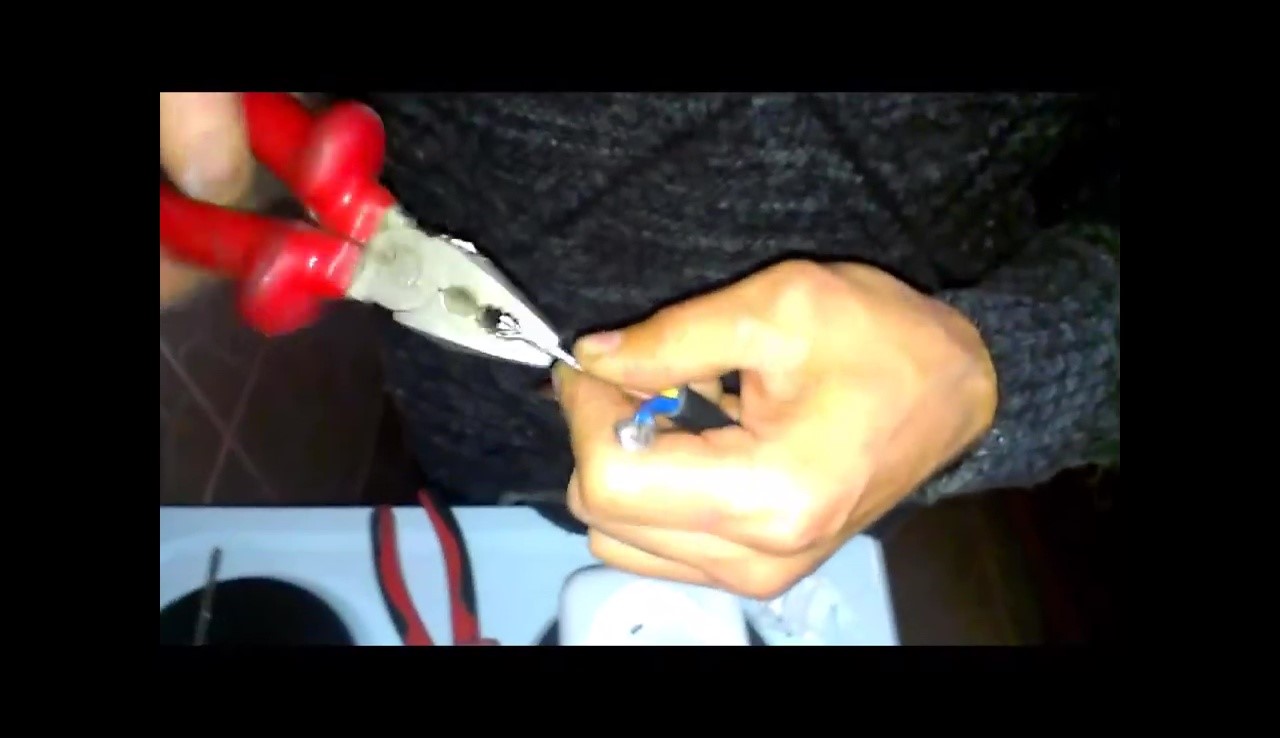

Работа с проводами
Формирование проводов
Формирование вилки

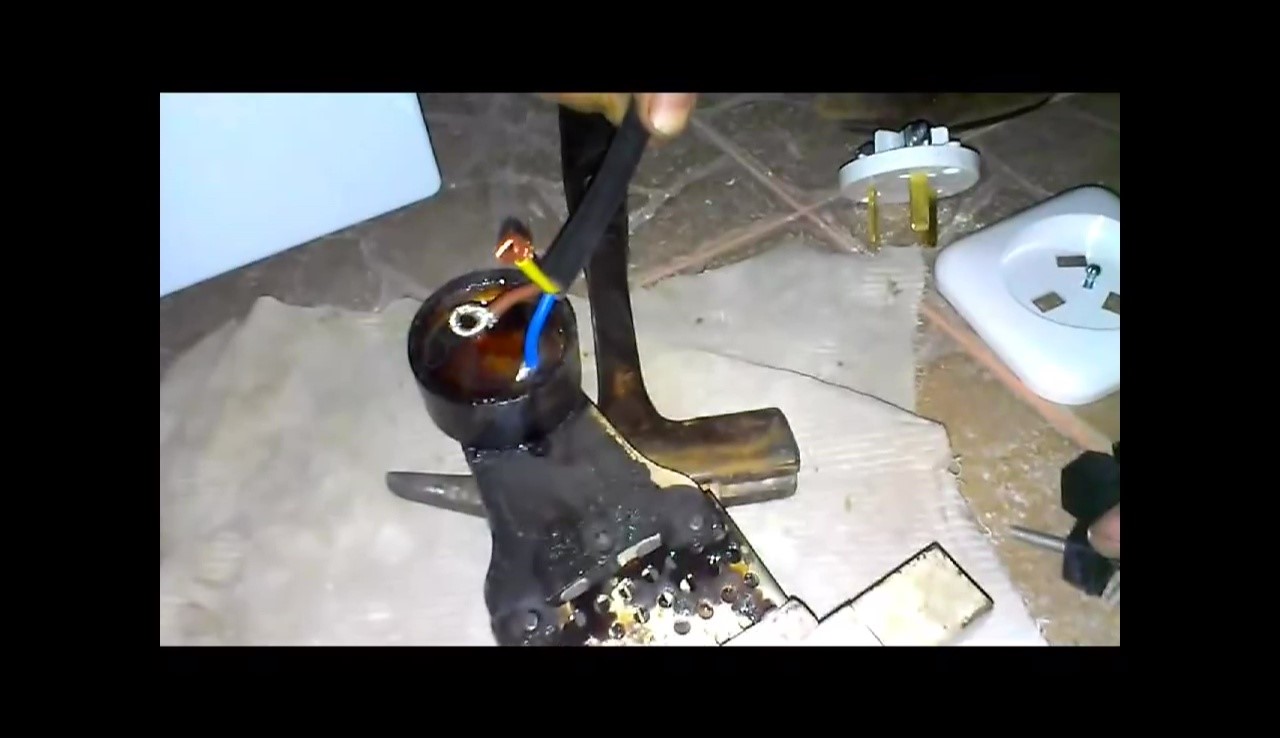

Затем подготовленные к монтажу жилы сетевого и розеточного кабелей лудят. С этой целью в небольшой емкости нагревают припой с невысокой температурой плавления (порядка 150 градусов по Цельсию). После расплавления в припой кладут кусочек канифоли. Как только она разойдется по поверхности, опускают жилу.

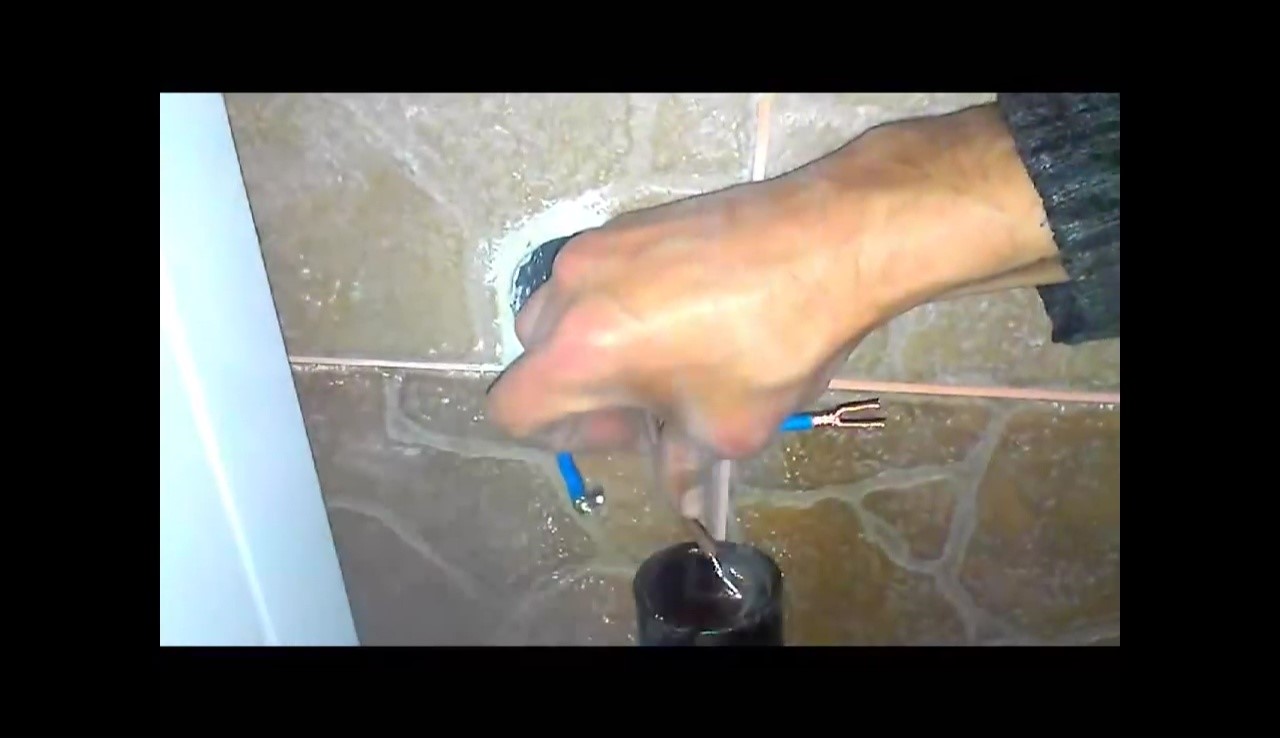

Лужение жил часть 1
Лужение жил

После этого монтируем вилку и розетку с добавлением медной пасты.

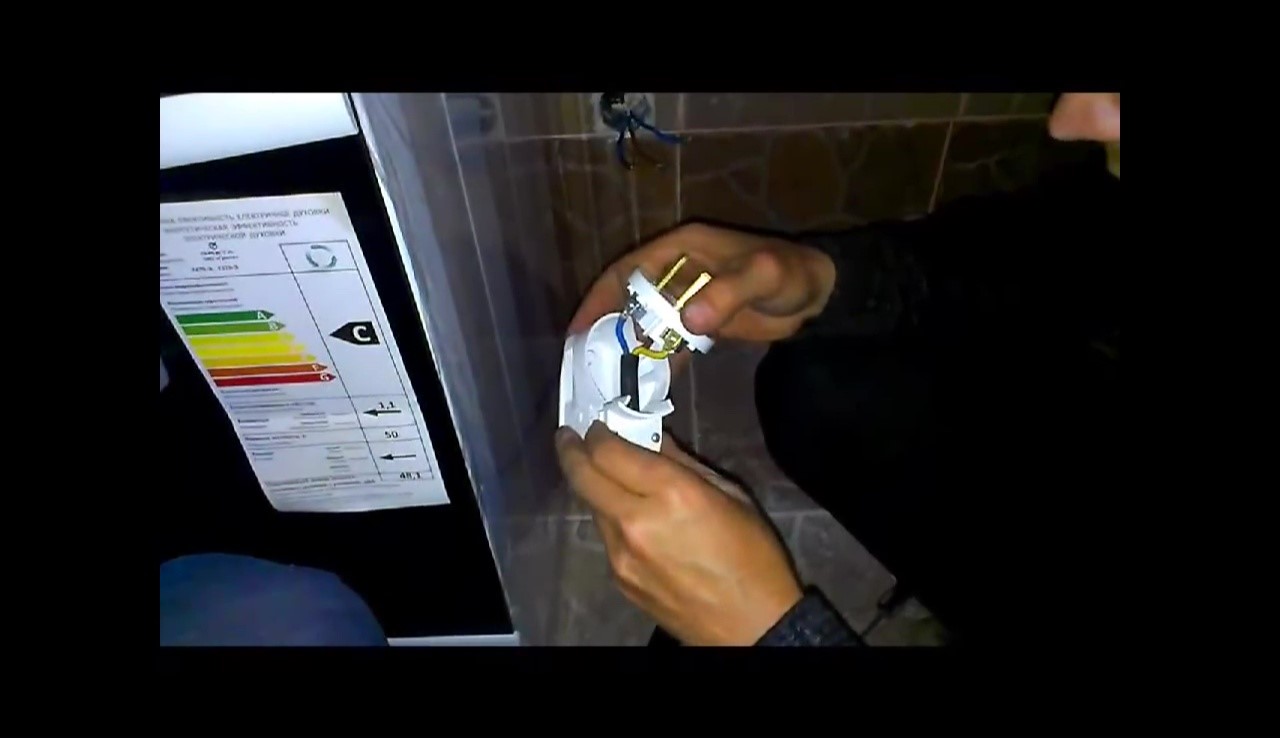

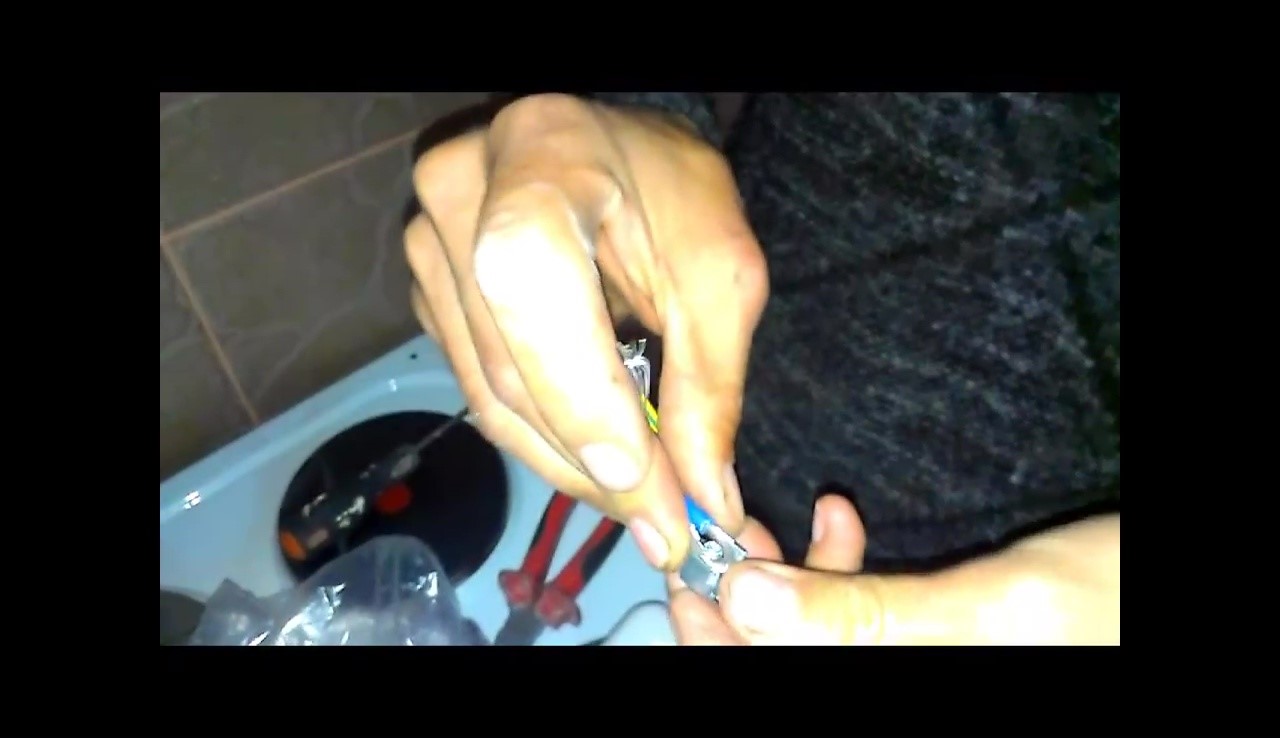

Монтаж вилки

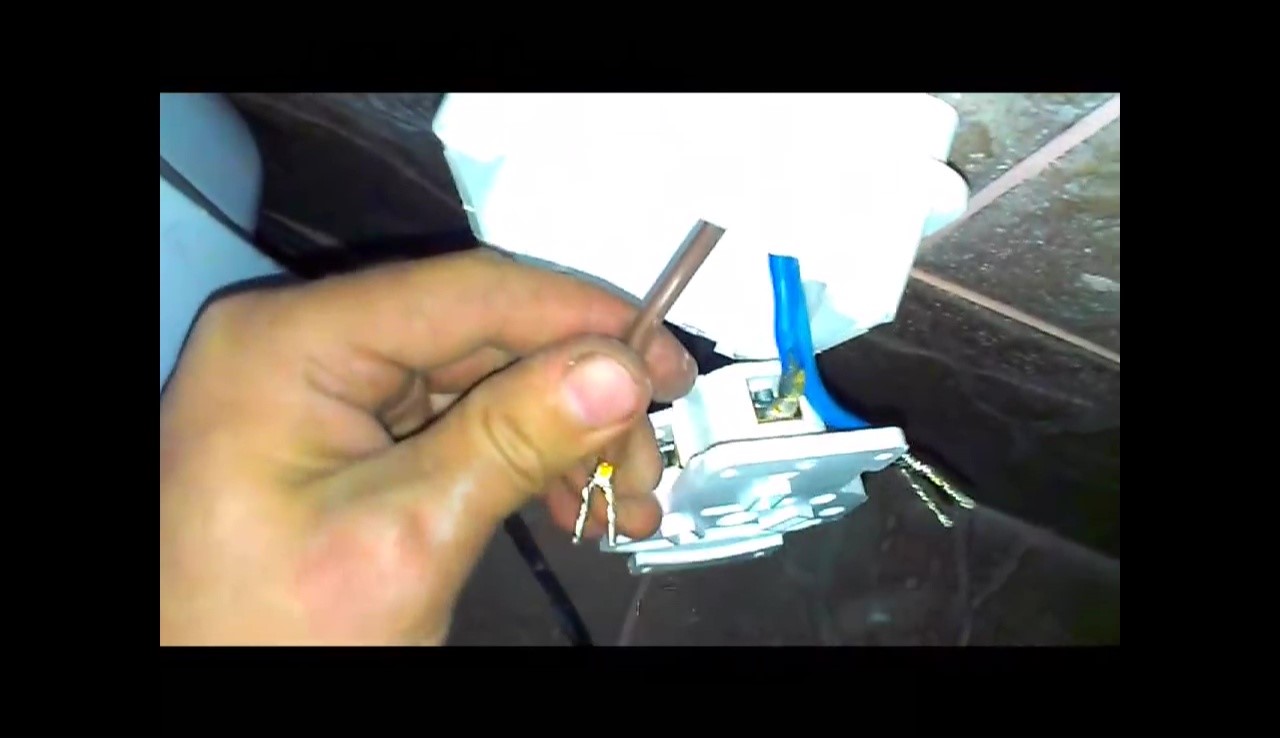

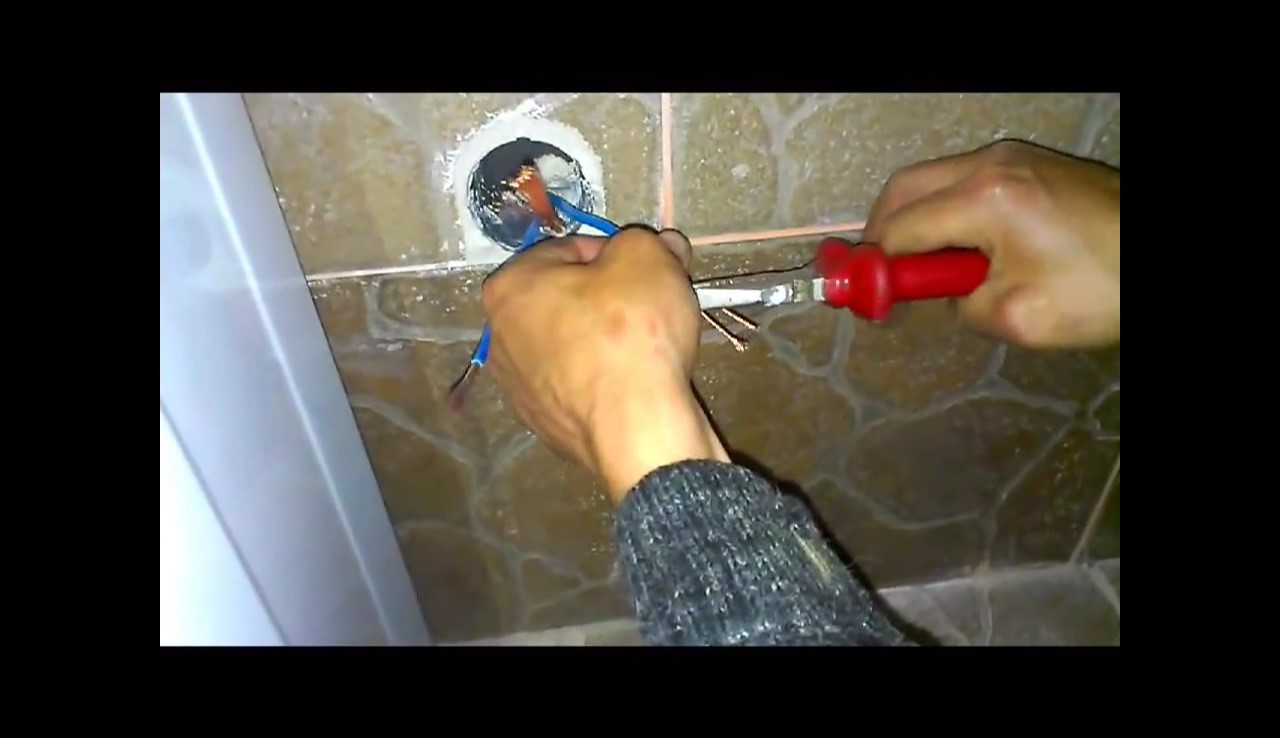

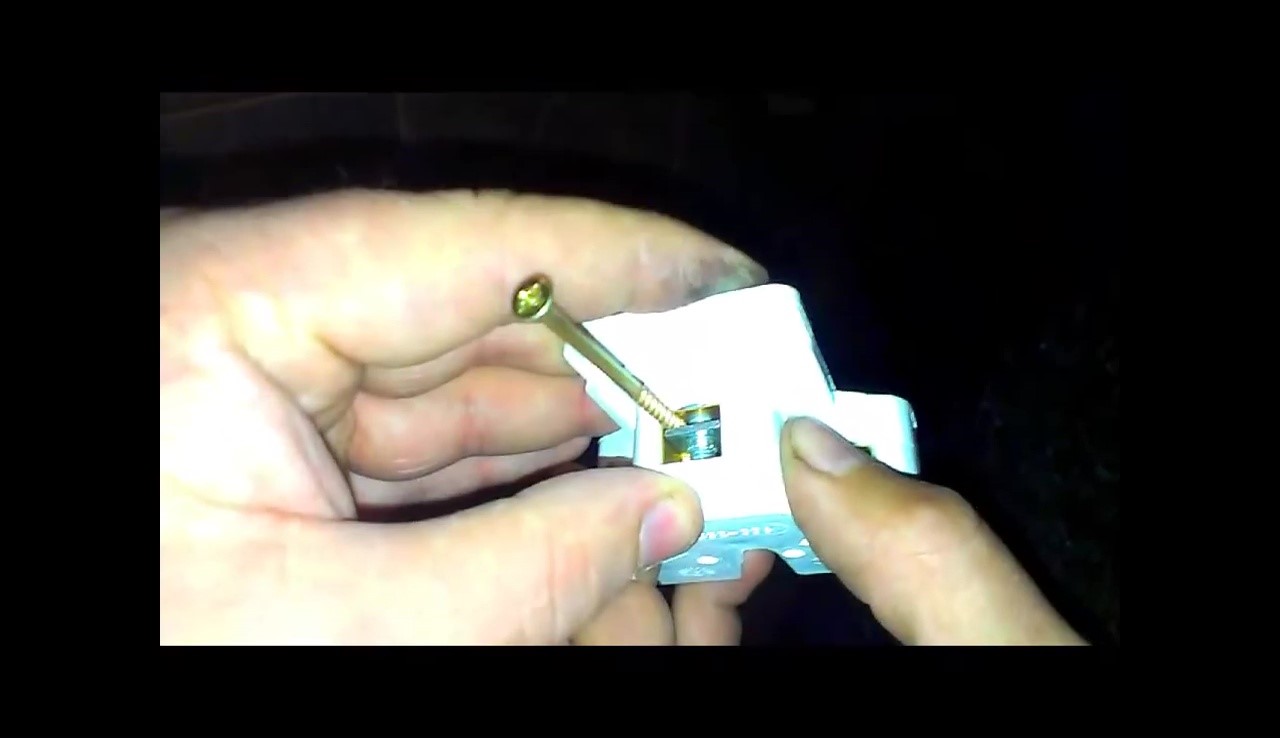

Монтаж розетки
Завершение подключения

Правильно выполненный монтаж электроплиты — это гарантия безопасной и продолжительной эксплуатации. Не экономьте на качестве контактов для упрощения работы — дороже выйдет!

Как подключить электроплиту к сети 220 В

Трехконтактная силовая розетка

Для подключения к сети 220 вольт нужно использовать трехконтактные силовые розетки, трёхжильный кабель, вилку с номинальным током, который больше 32 ампер.

Кабель сначала соединяют с плитой. Надежнее всего предварительно обжать контактными пластинками проводники.

После проделанных действий вилку подключают к кабелю. Нужно открутить крепежные винты (их два), после чего снять крышку вместе с контактами. Фиксирующая планка тоже снимается.

Убирают защитную изоляцию с края гибкого кабеля (на 5-6 см), и расправляются проводники. Далее зачищают концы от изоляции (до 2 см). Кабель после разделывания заводится в корпус вилки.

https://youtube.com/watch?v=uwtujm8giZI

Алгоритм поиска неисправностей

В независимости от модели электрической плиты и типа применяемых конфорок, выявление причины отказа электроплиты следует производить по такому алгоритму:

  • Проверить вольтметром наличие питающего напряжения (возможно, сработал защитный автомат на линии подключения плиты, повреждена проводка, или неисправна розетка;
  • Убедиться в исправности штепсельной вилки и сетевого питающего шнура – свечение контрольной лампочки или электронной индикации на панели управления автоматически исключает данную неисправность;

  • Проверить работоспособность электронного блока управления или механических переключателей режимов работы конфорок. Для этого электроплиту необходимо разобрать и проверить поступление напряжения на контактные клеммы нагревателей каждой конфорки;
  • Прозвонить нагреватели каждой конфорки с целью выявить перегорание спирали накаливания или пробой на корпус.
  • Проверить термодатчики, термореле, регуляторы мощности.

Поиск неисправности в электроплите

Задача любого мастера по ремонту – локализовать проблему. Пройдя поэтапно данный алгоритм, можно осуществить ремонт электроплиты своими руками, имея в наличии небольшой набор инструментов и владея ограниченными знаниями в электротехнике.

Необходимые условия для самостоятельного ремонта

Самым важным условием, от которого зависит не только успешный ремонт электроплиты, но и безопасность мастера и окружающих – это знание основ электротехники и электробезопасности. Также необходима уверенность в своих силах – некоторые измерения придется производить при включенном напряжении.

Из инструментов для разборки корпуса электроплиты понадобятся отвертки с подходящими жалами, возможно, набор ключей, плоскогубцы. Для работ внутри корпуса, в зависимости от выявленной неисправности, потребуется паяльник, кусачки, изоляционная лента или термоусадочная трубка.

Набор инструментов для ремонта

Иногда можно выявить неполадку только при визуальном осмотре (нагар на контактах, или отпаявшийся провод). Но, практика показывает, что в большинстве случаев невозможно починить электрическую плиту без измерительных приборов.

Осмотреть подключения к клеммам

Наиболее приемлемым будет использование мультиметра – многофункционального измерительного прибора, который должен быть в обиходе у любого мастера, имеющего дело с электротехникой. В некоторых случаях можно обойтись пробником напряжения и самодельной прозвонки из лампочки и батарейки.

Поверхностная диагностика электроплиты

Если сетевое напряжение в норме, а плита после включения вдруг перестает работать, то стоит проверить саму розетку – возможно, она не соответствует мощности, или контакты износились, и они самопроизвольно отгибаются в процессе нагревания.

Бывают случаи, что в электроплитах с механическими регуляторами и переключателями мощности конфорок контрольная лампочка давно перегорела, а сама плита перестала исправно работать намного позднее. На данном этапе, не приступая еще к разборке корпуса, можно выявить неисправность в переключателях, включая различные конфорки и переключая режимы их работы.

Две конфорки электроплиты не работают

Если обнаруживается, что часть нагревателей работают, хоть и не на полную мощность, то неисправность сетевого шнура можно исключить, и нужно искать неполадки следует в переключателях или в спиралях конфорок.

Маловероятно, чтобы все конфорки перегорели в один момент (хотя, такое возможно, если все нагреватели работали во время скачка напряжения). Поэтому, в случае отсутствия реакции на манипуляции с переключателями, возможно, напряжение не поступает на органы управления.

Подготовка к подключению

Прежде чем приступить к подключению, следует проверить комплектацию варочной панели.

В некоторых случаях в комплекте уже находиться кабель для подключения, но без вилки

Если кабель идет в комплекте, то обязательно обратите внимание на сечение кабеля, вероятно, оно будет не более 2,5мм2. Такое сечение предназначено для трехфазной сети, и для сети 220 не подойдет

Если кабеля в комплекте нет, то его следует приобрести самостоятельно.

Обычно при подключении используется провод ПВС (рекомендую “нашенских” производителей – “Кобринагромаш”, “Автопровод”):

  • При подключении к сети 220-240 Вольт (одна фаза + ноль) – ПВС 3×4 (3 жилы с сечением 4мм2)
  • При подключении к сети 380-400 Вольт (две фазы + ноль) – ПВС 4×2,5 (4 жилы с сечением 2,5мм2)
  • При подключении к сети 380-400 Вольт (три фазы + ноль) – ПВС 5×2,5 (4 жилы с сечением 2,5мм2)

В нашем случае, для квартиры используем ПВС 3×4мм2

Длина соединительного кабеля, должна быть выбрана так, чтобы его было достаточно для свободного подключения (без какой-либо натяжки) от клемм варочной панели до силовой розетки. В большинстве случаев достаточно 1,5 – 2 метра провода.

Для подключения к силовому разъему и клеммам панели, ПВС следует разделать с одной и другой стороны примерно на 12-15 см. Жилы проводов зачищаются на 10 мм.

Так как ПВС представляет собой многожильные провода, то для лучшего контакта зачищенные провода следует обжимать гильзовыми наконечниками (например НШВИ 4,0-10). Для обжима следует применять специальный инструмент – обжимные клещи. Обжимать с помощью плоскогубцев – НЕ ДОПУСКАЕТСЯ (будет плохой обжим).

Проверить насколько качественно вы обжали провод, довольно легко. Просто попробуйте снять гильзу. При хорошем обжиме, у вас вряд ли это получиться.

Для подключения “варочной” к однофазной сети (220-240 Вольт) используем трехконтактную розетку внутреннего исполнения (Bylectrica, арт.РС32-006) и вилку на 32 А (Bylectrica, арт. В32-001).

Осторожно разделываем кабель, чтобы не повредить жилы. Внутри разъема оставляем длину проводов примерно столько же, сколько показано на фото

Провода зачищаем и обжимаем гильзовыми наконечниками.

Перед подключением вилки следует узнать, на каком контакте розетки находиться фаза (слева или справа). Это необходимо, для соблюдения правил цветовой маркировки. В моем случае фазный контакт находиться справа, значит, и правый контакт вилки будет фазным. К нему подключаем провод коричневого цвета или с коричневой полоской. Верхний контакт предназначен для заземления (в старых домах –  зануление), к нему подключается желто-зеленый провод. Оставшийся провод голубого цвета или с голубой полоской, подключается к левому контакту – этот ноль.

Для лучшего контакта конец жилы подсоединяется с левой стороны винтового зажима, это препятствует выдавливанию жилы из-под крепления.

 Собираем вилку:

  1. Зажимаем винты (будьте осторожны, не применяйте чрезмерное усилие, в таких розетках легко сорвать резьбу).
  2. Подтягиваем кабель до упора, чтобы внешняя оболочка кабеля оказалось под зажимным механизмом.
  3. Надежно фиксируем кабель.

Подготовительный этап

Теперь перейдем именно к подготовке и последующему подключению рассматриваемой техники. До начала непосредственного подключения и работы с электропроводкой, следует правильно подобрать место для плиты. Существуют следующие правила, как это делать необходимо:

  • место, где планируется устанавливать плиту должно быть ровным, чтобы при регулировании ножками обеспечивалось ее стабильное и устойчивое положение по горизонтали;
  • длину провода следует делать с запасом, чтобы при необходимости можно было легко отодвинуть бытовую технику от стенки, не вынимая штекер из розетки;
  • устройство нельзя ни в коем случае размещать близко к холодильнику, по причине того, что горячая конфорка может иметь температуру до сотни градусов;
  • если плита будет встроена в кухонную стенку или гарнитур, то следует защитить панели, выполненные из пластика, от перегрева во время работы электрического прибора;
  • рядом с плитой индукционного типа лучше не размещать иные электроприборы – электромагнитное поле может негативно сказаться на их эксплуатации.

Для осуществления работ понадобится иметь под рукой следующие материалы:

  • 3-жильный кабель, сечение которого будет составлять 4-6 миллиметров. Это будет зависеть от длины;
  • отдельный автомат для щитка, чтобы правильно осуществить подключение техники. Должен быть либо 32-амперный вариант либо 40-амперный аналог, в зависимости от проводного сечения;
  • УЗО, что должно уберечь технику от перегрузок.

Последние два момента считаются обязательными компонентами процесса подключения рассматриваемого устройства, вне зависимости от производителя. Именно они спасут технику от сгорания из-за перепадов напряжения, которые могут наблюдаться в электросети города. Это своего рода переключатель. Если строители осуществили выведение только 3-жильного провода, то для монтажа спецрозетки либо клеммного ящика потребуется проделать каналы в стене, чтобы углубить кабель. Данные работы будут требовать кое-каких навыков и займут немало времени, но в итоге интерьер комнаты не пострадает, а кабель будет находиться внутри стены. Правда, сначала потребуется решить, что будет лучше сделать:

  • подключить все напрямую;
  • смонтировать розетку;
  • смонтировать раздаточную коробку.

Если вы не знаете, что выбрать, то следует посоветоваться с профессионалом. Подключение напрямую считается наиболее безопасным, ведь отсутствие лишних кабелей существенно снижает риск перегрева устройства. В новых высотках ситуация самая простая – строители просто оставляют кабель, имеющей изоляцию, а жильцы уже сами решают, что делать. Решение через клеммный ящик, если отсутствует на кабеле вилка, также реально в новых домах.

Ящик обычно ставится на кухонной стенке не ниже 0,6 метров от пола, а плита устанавливается на расстоянии не далее пары метров от нее. Как правило, он делается из металла либо очень прочного пластика, а сверху накрывается крышкой.

Следует отметить, что внутри уже есть подключение к домашней электросети. Следует лишь узнать, каким образом можно выполнить подключение электроплиты. Схема является очень простой: черный кабель представляет собой фазу, голубой – ноль, а желтый – заземление. Все 3 жилы подключаются к коробке, с ориентировкой по цвету. Потом остается проверить затяжку винтов соединения и закрыть крышку.

Еще один способ подключения – через розетку. Сейчас на рынке есть три категории розеток:

белорусская;

У российского варианта провод заземления располагается сверху, его вход повернут на 90 градусов к 2 другим отверстиям. При работе с белорусской розеткой контакты повернуты на 120 градусов. Особенностью европейской розетки является наличие двух контактов с круглым сечением, а заземление будет иметь плоское сечение и располагаться снизу. Но этот вариант считается устаревшим. Если создавать проводку смысла нет, то смонтированную розетку просто надо проверить спецприбором, чтобы узнать фазу.

Типы электроплит

Несмотря на большое разнообразие, все электрические плиты можно разделить на группы, руководствуясь такими взаимозависящими критериями, как тип используемых конфорок и материал, из которого изготовлена варочная поверхность.

Тип конфорок

Современные электроплиты оснащаются встроенными нагревателями (конфорками) разного типа. Стандартное количество составляет 4 элемента, но в отдельных моделях может встретиться и 6 нагревателей. Исключением являются некоторые бюджетные модели, в которых устанавливают 2 конфорки.

Промышленностью выпускаются такие типы конфорок:

  • трубчатые (ТЭН);
  • рапидные (спиральные);
  • галогенные (Halo-Light);
  • ленточные (Hi-Light);
  • индукционные.

Как правило, ТЭНы закрываются чугунными «блинами», однако могут эксплуатироваться и без них (настольная электроплитка «Мечта 010Н Элна» и др.). Рапидные нагреватели используются для организации так называемых зон расширения на современных варочных панелях. В электроплитах прошлых лет выпуска нихромовые спирали прятали внутри чугунных «блинов» или размещали на открытом керамическом основании (раритетные электрические плитки настольного типа).

Материал варочной поверхности

При изготовлении варочных поверхностей отечественных и зарубежных электроплит используются:

  • легированная сталь, на которую наносят прочную антикоррозионную эмаль, обладающую высокой стойкостью к воздействию высоких температур;
  • нержавеющая сталь;
  • стеклокерамика.

Духовые шкафы

Практически все бытовые электроплиты помимо варочных панелей с конфорками имеют духовки, которые могут быть:

  • статическими, т.е оборудованными двумя ТЭНами (верхним и нижним), обеспечивающими равномерный нагрев продуктов со всех сторон;
  • многофункциональными, использующими для работы принцип конвекции, при этом равномерное распределение нагретого воздуха по всему объему духового шкафа осуществляется посредством вентилятора.

Как установить своими руками?

Все вышеупомянутые варианты приводятся для сети на 220 Вольт, имеющей одну фазу. Для осуществления подключения, как уже говорилось, потребуется иметь 3-жильный кабель, 3-контактные розетки силового типа и вилку с номинальным токовым параметром не меньше 32 ампер. Подключение плит разнообразных производителей не будет отличаться друг от друга практически ничем. Теперь перейдем непосредственно к процессу монтажа рассматриваемой техники. Сначала подобранный провод для подключения нужно присоединить к устройству. Сзади, в нижней части, присутствует клеммный ящик, куда обычно выведены проводники. Рядом должны быть планы для подключения разнообразных сетей.

Если речь идет о решении на 220 Вольт, то потребуется самая крайняя с правой стороны схема. Согласно этой схеме, на технике должны быть присоединены друг к другу перемычкой контакты с цифрами 1-3 – это фаза. Обычно это проводник коричневого либо красного цвета. Второй – контакты 4-5, будет нейтраль либо ноль. Обычно это синий либо голубой провод. Шестым контактом будет «земля» – желто-зеленый либо зеленый кабель. Электроплиты попадают в магазин со смонтированными перемычками, но лишний раз перепроверить не помешает.

Не будет лишним обжать проводники пластинами контактного типа, после чего осуществлять подключение. Такое решение надежнее, но чаще всего их просто прикручивают вокруг прижимного болта, после чего затягивают. Следует и соблюдать цветомаркировку, ведь тогда вероятность ошибки будет меньше. Теперь необходимо подключить к проводу вилку. Все силовые штекеры являются разборными. Чтобы их разобрать, следует открутить пару болтов крепежа и демонтировать крышку с контактами.

Теперь демонтируем пленку фиксации, что придерживает провод. С кончика гибкого кабеля, где-то на 5-6 сантиметров, снимаем изоляцию, которая служит для защиты, после чего расправляем проводники и зачищаем их кончики от изоляционного материала где-то на 1,5-2 сантиметра. Кончик кабеля, что был разделан, заводим в вилочный корпус.

Распределение проводников будет важно, поэтому к вопросу их подключения необходимо отнестись с максимальным вниманием. Верхний вилочный контакт, как правило, подписан – сюда следует подключить зеленый провод – «землю». А во время подключения розетки «земля» подается на подобный разъем

Оставшаяся контактная пара представляет собой так называемые фазу и ноль. Тут уже присоединение не имеет большого значения, куда и что. Важно лишь то, что во время подключения розетки фаза должна попасть на соответствующий разъем, как и ноль, иначе замыкание обеспечено

А во время подключения розетки «земля» подается на подобный разъем. Оставшаяся контактная пара представляет собой так называемые фазу и ноль. Тут уже присоединение не имеет большого значения, куда и что

Важно лишь то, что во время подключения розетки фаза должна попасть на соответствующий разъем, как и ноль, иначе замыкание обеспечено

Если вдруг плита уже была и есть розетка, то необходимо найти расположения ноля, фазы и заземления и просто подключать кабели в вилке. Легче определить все это с использованием индикатора напряжения, который присутствует в индикаторной отвертке. Пользоваться ею очень легко – достаточно поставить индикатор к предполагаемой фазе, посмотреть на диод, расположенный в устройстве. Если он активен, то напряжение присутствует и тогда – это фаза. Если он не горит, то, соответственно, напряжение отсутствует и перед нами ноль. А «земля» находится легче. Это контакт либо снизу, либо сверху.

Теперь немного следует сказать о подключении к 3-фазной сети в 380 Вольт. Если необходимо такое подключение, то обязательно надо приобрести автомат и специальное УЗО для 3-фазной сети. Провод тоже должен быть иным, а именно 5-жильным. То есть, розетка с вилкой должны иметь по 5 контактов. Сам же алгоритм подключения не отличается от описанного выше, за исключением количества кабелей. Разница будет лишь при подсоединении провода к выходным электроплиточным клеммам. Ставиться лишь 1 перемычка – на контакты с номерами 5-6, а иные будут подключаться различными проводниками.

Следует отслеживать и «землю» и «ноль». Соответствие проводниковых цветов на фазах тоже лишним не будет, так как это просто удобно при ремонте. В целом, как можно убедиться, в подключении рассматриваемых приборов к сети нет ничего сложного. Хотя в ряде случаев не будет лишним проконсультироваться со специалистом по подключению такой техники.

О том, как правильно подключить электроплиту своими руками, смотрите в следующем видео.
