Условное обозначение сухого контакта на схемах

Чаще всего сигналом типа сухой контакт, является переключение электромеханического реле, именно его упрощенное условное обозначение обычно показывается на схемах:

Такой вид даёт монтажнику всю необходимую для монтажа информацию:

– положение переключаемых контактов – нормально закрытое или нормально открытое

– показывается независимая катушка и отдельные цепи её управления

Это полностью совпадает с определением термина сухой контакт и позволяет избежать множества ошибок при реализации проекта.

Нередко проектировщики показывают безпотенцильный контакт в виде обычного выключателя или переключателя, что неправильно и может ввести в заблуждение неопытного электрика.

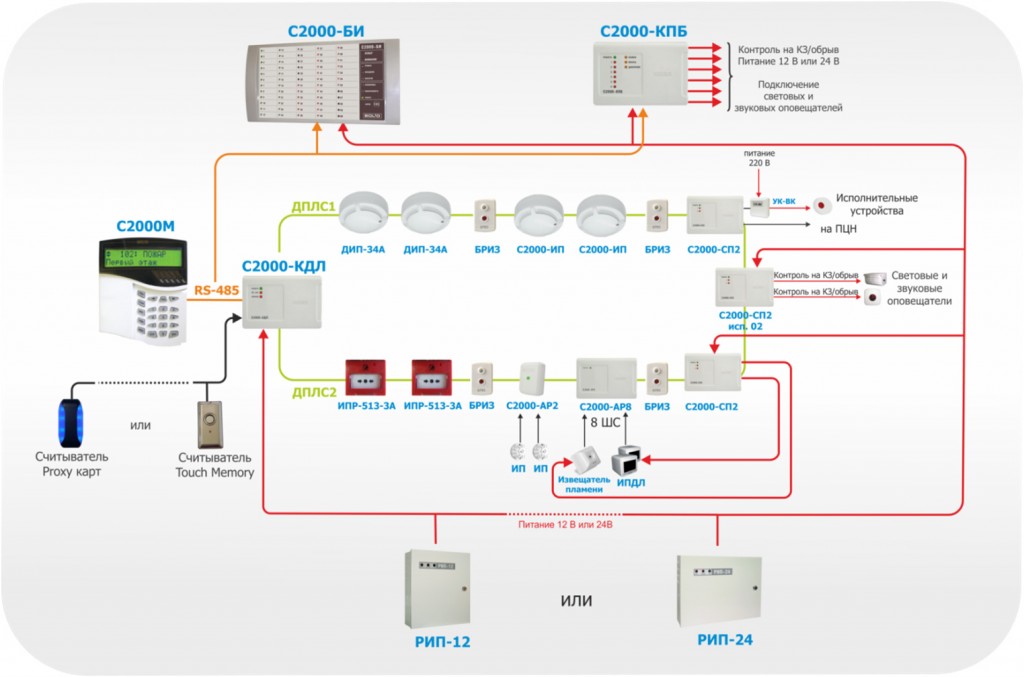

Адресно-аналоговая система пожарной сигнализации с использованием приборов ИСО «Орион»

Контроллер двухпроводной линии связи «С2000-КДЛ»;
Пожарный дымовой оптико-электронный адресно-аналоговый извещатель «ДИП-34А»;
Пожарный тепловой максимально-дифференциальный адресно-аналоговый «С2000-ИП»
Пожарный ручной адресный извещатель «ИПР 513-3А»
Блоки разветвительно-изолирующие «БРИЗ», «БРИЗ» исп. 01. Устройства предназначены для изолирования короткозамкнутых участков с последующим автоматическим восстановлением после снятия короткого замыкания. «БРИЗ» устанавливается в линию как отдельное устройство, «БРИЗ» исп. 01 встраивается в базу пожарных извещателей «С2000-ИП» и «ДИП-34А»
Адресные расширители «С2000-АР1», «С2000-АР2», «С2000-АР8». Устройства предназначены для подключения неадресных четырёхпроводных извещателей. Таким образом, к адресной системе можно подключить обычные пороговые извещатели.

С2000МТип 2 – “Пожарный комбинированный”. Тип 3. Пожарный тепловой.

“Взято” – зона контролируется полностью;
“Снято” – зона в норме, если отсутствуют неисправности;
“Невзятие” – контролируемый параметр АУ был не в норме на момент взятия на охрану;
“Задержка взятия” – зона находится в состоянии задержки взятия на охрану;
“Пожар” – адресный тепловой извещатель зафиксировал изменение или превышение значения температуры, соответствующие условию перехода в режим “Пожар” (максимально-дифференциальный режим); адресный ручной извещатель переведён в состояние “Пожар” (разбитие стекла). Для шлейфов адресных расширителей существуют определённые значения сопротивления шлейфа, соответствующие этому состоянию;
“Короткое замыкание” – Для шлейфов адресных расширителей существуют определённые значения сопротивления шлейфа, соответствующие этому состоянию;
“Неисправность пожарного оборудования” – неисправен измерительный канал адресного теплового извещателя.

Тип 8. Дымовой адресно-аналоговый

«Внимание»«Пожар»«НОЧЬ»«ДЕНЬ»«Запылён»

«Взято» – зона контролируется, пороги «Пожар», «Внимание» и «Запылён» не превышены;
«Снято» – контролируется только порог «Запылён» и неисправности;
«Задержка взятия» – зона находится в состоянии задержки взятия на охрану;
«Невзятие» – на момент взятия на охрану превышен один из порогов «Пожар», «Внимание» или «Запылён» либо присутствует неисправность;
«Внимание» – превышен порог «Внимание»;
«Пожар» – превышен порог «Пожар»;
«Неисправность пожарного оборудования» – неисправен измерительный канал адресного извещателя;
«Требуется обслуживание» – превышен внутренний порог автокомпенсации запылённости дымовой камеры адресного извещателя или порог «Запылён».

Тип 9

«Тепловой адресно-аналоговый»«Внимание»«Пожар»

«Взято» – зона контролируется, пороги «Пожар» и «Внимание» не превышены;
«Снято» – контролируются только неисправности;
«Задержка взятия» – зона находится в состоянии задержки взятия на охрану;
«Невзятие» – на момент взятия на охрану превышен один из порогов «Пожар», «Внимание» или «Запылён» либо присутствует неисправность;
«Внимание» – превышен порог «Внимание»;
«Пожар» – превышен порог «Пожар»;
«Неисправность пожарного оборудования» – неисправен измерительный канал адресного извещателя.

Автоперевзятие из тревоги – позволяет осуществлять автоматический переход из состояний «Тревога», «Пожар» и «Внимание» в состояние «Взято» при восстановлении нарушения зоны. При этом для перехода в состояние «Взято» зона должна находиться в норме в течение времени не меньше, чем задано параметром «Время восстановления».
Без права снятия – служит для возможности постоянно контроля зоны, то есть зону с таким параметром нельзя снять шлейф с охраны ни при каких условиях.. С2000-СП2

С2000-СП2

ВИДЫ, ТЕХНИЧЕСКИЕ И ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ

Основными параметрами приемно контрольных приборов являются:

Инерционность срабатывания.

Этот показатель определяет устойчивость устройства к различным помехам, которые вызывают кратковременные нарушения в функционировании шлейфа (пожарных извещателей присоединенных к нему). Инерционность срабатывания задается максимальным и минимальным показателем, указывающим диапазон значений при которых устройство не переходит в тревожный режим.

Увеличение верхнего порога диапазона срабатывания существенно снижает вероятность возникновения ложных тревог, которые возникают по причине электромагнитных наводок в шлейфах. Источником таких наводок могут служить грозовые разряды, мощные радиопередачи в импульсном режиме, воздействие вибрации на пожарный извещатель.

Повышение максимального порога срабатывания до 800 мс и более гарантированно приведет к снижению эффективности системы пожарной сигнализации, так как очаг возгорания будет обнаружен на поздних стадиях.

Сопротивление шлейфа.

Показатель, определяющий максимально допустимое сопротивление у всех проводов, переходных сопротивлений и т.п., входящих в состав шлейфа (не учитывая величины оконечного резистора). Его значение может достигать нескольких сотен ОМ.

Напряжение шлейфа.

Характеризует напряжение приемно-контрольного прибора в дежурном режиме. Этот показатель влияет на надежность функционирования контактных соединений и обеспечение питания энергопотребляющих пожарных извещателей подключённых к шлейфу.

Современные устройства, поддерживающие функционирование с активными извещателями, имеют рабочее напряжение 10-24 В. Приборы, работающие только с пассивными извещателями, имеют рабочее напряжение 0,5-9 В.

Сила тока.

В дежурном режиме ток обеспечивает питание энергопотребляющих детекторов. В большинстве отечественных ПКП величина тока 1-10 мА. В режиме короткого замыкания величину тока ограничивают из соображения защиты входных цепей устройства, обычно диапазон в режиме короткого замыкания составляет 20-25 мА.

Основными эксплуатационными параметрами приемно-контрольного прибора пожарной сигнализации являются его информативность и информационная емкость.

Основные типы контрольных приборов пожарной сигнализации.

Безадресные приемно-контрольные приборы одни из самых простых. Они функционируют по заранее заложенному алгоритму, полностью подчиняясь пожарным извещателям, которые самостоятельно принимают решение о распознании очага возгорания. Существует несколько типов таких ПКП в зависимости от порога срабатывания:

Однопороговые переходят в тревожный режим, если показатель сопротивления шлейфа достигает определённого значения. Однако, такие устройства умеют определить обрыв или короткое замыкание.
Двухпороговые могут определить состояние неисправности. Но для этого, система пожарной безопасности должна быть укомплектована специальными извещателями имеющими узел самодиагностики.

Двухпороговая модернизированная система может принудительно анализировать состояние нескольких извещателей при срабатывании одного из них.

Адресные ПКП.

Пожарные извещатели адресной системы имеют специальный узел, который переводит информационный сигнал в уникальный цифровой код, по которому определяется местоположение устройства.

Таким образом, определяется точное место очага возгорания. Интерактивный адресный ПКП дополнительно позволяет осуществлять дистанционную настройку уровня чувствительности пожарных извещателей, определить их текущее состояние и т.п.

Адресно-аналоговые приемно-контрольные приборы является наиболее технически совершенным из всех существующих ныне систем пожарной сигнализации.

Их алгоритм действия принципиально отличается от предыдущих устройств. В данной системе пожарные извещатели передают информацию о контролируемых параметрах (температура, уровень задымления, световое и электромагнитное излучение), определение факта возгорания осуществляет сам ПКП на основе статистического анализа множества поступающих данных.

Параметры реагирования

Пожарная система сигнализации ориентирована для выявления первых признаков воспламенения внутри подконтрольного пространства. Изменяющиеся параметры фиксируются сенсорными датчиками, настроенными под определенные физические показатели. В зависимости от этого, различают несколько видов извещателей. Приведем параметры окружающей среды, по которым ориентируется охранно-пожарное оборудование, а также сенсоры, улавливающие их изменение.

Дым

При определенной концентрации дыма внутри помещения срабатывает дымовой извещатель. Его чувствительная часть состоит из фотоэлемента, светодиода. Светодиодный компонент постоянно генерирует направленный световой луч. Прозрачный воздух не создает препятствий для его прохождения. Если же задымленность достигает порога концентрации, направленный луч рассеивается, фотоэлемент фиксирует его. При этом ток генерирует сигнал, цепь замыкается, датчик активируется.

Дымовые – одни из популярных извещательных сенсоров, но не самые оперативные.

Температура

Повышение температуры внутри помещения регистрируется тепловыми извещательными устройствами. Происходит это так. Реагирующий компонент датчика состоит из разведенных контактов. При таком состоянии они удерживаются специальным сплавом, который при повышении температуры до строго определенного уровня начинает плавится. Контакты, больше не удерживаемые, смыкают цепь, включая извещатель. Сигнал передается к центральному пульту. Особенность – невысокая оперативность срабатывания. После возгорания должно пройти время, чтобы температура воздуха внутри помещения прогрелась до уровня, достаточного для активации сенсора.

Еще вид датчика, реагирующего на тепло источника возгорания, – интегральный. Активная часть состоит из металлических элементов, сопротивление которых тем больше, чем выше температура. Достигая нужного показателя, они смыкают цепь, посылают тревожный сигнал системе контроля.

Пламя

Огонь излучает электромагнитные волны определенного цветового спектра. Их можно зафиксировать при помощи инфракрасных элементов, установленных внутри извещателей пламени. Датчики фиксируют возникновение пожара на начальных этапах, позволяя оперативно его ликвидировать. Наиболее эффективные из всех извещательных устройств.

ОХРАННАЯ СИГНАЛИЗАЦИЯ СВОИМИ РУКАМИ

Тем, кто хочет сделать охранную сигнализацию самостоятельно хочу дать совет. Времена, когда было выгодно и целесообразно самому собирать охранные схемы из подручных материалов и деталей ушли безвозвратно.

Можно, конечно, из подручных средств сделать своими руками подобие сигнализации, но это будет пародия на нормальную систему безопасности.

Тем не менее, для желающих дам некоторые пояснения и приведу схему, по которой можно собрать простую охранную сигнализацию. Поскольку принцип действия любой охранной системы заключается в обнаружении проникновения и оповещения об этом факте нам понадобятся:

замкнутая электрическая цепь, которая будет нарушена при попытке проникновения (шлейф сигнализации — ШС);
устройство фиксирующее нарушение (приемно контрольный прибор);
средство извещения о тревожной ситуации (оповещатель).

Обратите внимание, вы можете все сделать из подручных средств, или частично использовать перечисленные технические средства. Таким образом можно сделать своими руками охранную сигнализацию для дачи или дома

Схема простейшей сигнализации из подручных средств приведена на рисунке 4.

Начнем с клемм “+”, “-“. К ним подключается источник питания

Не знаю что вы предпочтете, батарейку, сетевой адаптер от какого- либо устройства, может штатный блок питания — не суть важно.

Исходя из его параметров подбираем реле с нужным напряжением срабатывания. Кроме того, оно должно иметь два независимых нормально разомкнутых контакта. Это минимум. Транзистор должен иметь параметры соответствующие выбранному реле (рабочие коллекторные ток и напряжение). Коэффициент передачи не принципиален.

Номинал резистора достаточный для полного открывания транзистора. Он может лежать в достаточно широких пределах (10-50 кОм).

Кстати, если вы не имеете базовых знаний в схемотехнике и навыков работы с электро компонентами, то проще будет подобрать готовый комплект сигнализации, исходя из предъявляемых к ней требований.

В качестве ШС можно использовать тонкий провод, проложенный таким образом, чтобы нарушитель оборвал его при попытке нарушить охраняемую зону.

До тех пор пока шлейф сохраняет свою целостность транзистор закрыт. При обрыве он открывается, срабатывает реле, которое одной парой контактов включает систему оповещения, а другой, блокирует транзистор. Теперь даже при восстановлении охранного шлейфа контакты реле будут находиться в замкнутом состоянии до снятия со схемы напряжения.

По сути своей мы имеем триггер- защелку. Возможны и другие схемотехнические решения, которые можно придумать и реализовать самому, зная основной принцип работы охранной сигнализации. Кроме того, в самодельную сигнализацию можно подключать штатные (заводские) извещатели. Полученные таким образом комбинации будут богаче по своим возможностям.

Однако, простая охранная сигнализация обладает несомненным недостатком, заключающимся в неудобстве управления процессом взятия/снятия, а также отсутствием некоторых других опций, присущих профессиональным приемно контрольным приборам.

Таким образом, напрашивается вывод, сформулированный в начале раздела: даже своими руками систему охранной сигнализации для дома или дачи лучше сделать на базе специальных технических средств.

* * *

Материалы сайта имеют ознакомительный характер и не могут использоваться в качестве руководящих и официальных документов

ТИПЫ ШЛЕЙФОВ ПОЖАРНОЙ СИГНАЛИЗАЦИИ

Шлейф пожарной сигнализации (линия связи) – это электрическая цепь, соединяющая извещатели и дополнительные элементы системы. Типы шлейфов для автоматической пожарной сигнализации разделяют по структуре, при этом к ним предъявляются требования в соответствии с областью применения, например, обеспечении работоспособности сигнализации в случае возгорания.

Различают следующие типы шлейфов автоматической пожарной сигнализации, в зависимости от способа обработки информации и вида сигнализации:

пороговые;
адресные.

Пороговые шлейфы – оповещение срабатывает при достижении порогового значения подключенных датчиков. К каждому пороговому шлейфу подключается отдельный блок контроля. Для расширения возможностей системы необходимо использовать несколько контролирующих блоков.

Принцип работы построен на изменении электрических параметров линии связи при срабатывании подключенного извещателя. Также изменение параметров шлейфа в определенных значениях свидетельствует об обрыве линии или неисправности одного из подключенных датчиков. Применяются в автоматических пожарных сигнализациях порогового типа.

Адресные шлейфы – используются с соответствующими извещателями. По адресным шлейфам информация о состоянии датчика в цифровом виде передается на контрольный прибор. Также шлейф обеспечивает подачу питания на извещатель. Для адресных шлейфов характерно ограничение количества подключаемых извещателей (число зависит от конкретных технических характеристик оборудования) и строгое соблюдение полярности питания.

Шлейфы пожарной сигнализации также разделяют по способу организации (топологии) на:

радиальные;
кольцевые.

Радиальные шлейфы используются в пороговых системах автоматической пожарной сигнализации. Основной недостаток – невозможно определить, какой из подключенных к линии связи датчиков сработал, и отсутствие контроля работоспособности отельных датчиков. Контрольный прибор может определить только выход из строя всего радиального шлейфа. Преимущество – низкая цена.

Кольцевые шлейфы используются преимущественно в адресно-аналоговой автоматической пожарной сигнализации. Достоинства: высокая информативность, возможность подключения большого количества разнотипных датчиков, допускается установка радиальных ответвлений, система сохраняет частичную работоспособность при обрыве шлейфа или при выходе из строя извещателей.

Недостатком является высокая цена в сравнении с радиальной топологией, однако этот фактор можно принимать во внимание только для небольших объектов с низкими требованиями к пожарной безопасности.

Правила размещения дымовых устройств

Оптические дымовые извещатели точечного типа применяются в средних или небольших помещения жилых домов, больниц, в гостиницах и прочее.

Линейные дымовые пожарные извещатели используются для контроля над большими помещениями: залы, склады, холлы, терминалы в аэропортах.

Аспирационные извещатели подходят для защиты помещений, где содержится большое количество материальных ценностей: музеи, хранилища, библиотеки.

Важную роль в монтаже пожарных дымовых извещателей играют: общий размер помещения; индивидуальная зона контроля, осуществляемая одним прибором; высота потолков; наличие возможных зон повышенной опасности.

Точечные (дымовые) и аспирационные датчики размещают под перекрытиями или, редко, на стенах, колоннах и прочих конструкциях

Важно, чтобы они были несущими и не подвергались вибрациям или колебаниям

Площадь действия одного прибора, в помещении с высотой потолков до 3-3,5 метров, составляет 85 кв.м. Если потолки высотой 10-12 метров, контролируемая площадь сокращается до 55 кв.м. В случае, когда помещение в высоту более 12 метров, дымовые датчики размещаются в 2 уровня: под потолком приборы точечного действия, на стенах — линейные.

Оптимальное расстояние между двумя извещателями определяется в 9 метров. Промежуток прибора от стены не должен превышать 10 см. Когда датчики расположены на колоннах, то пространство от угла должно равняться 10 см, а от потолка 10-30 см, вместе с габаритами самого датчика.

Линейные дымовые извещатели располагаются на противоположных стенах контролируемого помещения (если прибор состоит из двух блоков), оптическая ось которых должна находиться на расстоянии не менее 10 см. от потолочных перекрытий. Оптимальный промежуток между несколькими осями дымовых датчиков при высоте потолков 3 метра – 9 метров. Более конкретные данные указываются в инструкции по эксплуатации прибора.

Если в помещении потолки более 12-18 метров, то линейные извещатели монтируются в два уровня: нижний – 4 и более метров от пола; верхний – 40 см. и более от потолка. Между двумя уровнями извещателей должно быть не менее 2 метров пространства.

Также, важно обеспечить в зоне действия датчиков линейного типа, отсутствие каких-либо помех или теней, чтобы исключить ложные срабатывания

В помещениях с навесными потолками дымовые извещатели монтируются между двумя потолками с выходами к вентиляционным отверстиям.

Виды систем

На сегодняшний день есть огромное количество разных пожарных сигнализаций всевозможного уровня сложности. Однако все они выполняют одну функцию — контролируют охраняемый объект при помощи извещателей. Большинство современных пожарных систем могут на расстоянии передавать сигнал на основной пульт охраны и даже производить многие остальные сервисные функции. Но основная их задача — это своевременное выявление возгорания на территории объекта или противозаконное проникновение. В зависимости от метода определения пожарной угрозы, системы можно разделить на такие типы:

Неадресная. К приёмно-конрольным устройствам подсоединяются обычные датчики (ручные, тепловые, а также дымовые), которые отображают лишь номер их шлейфа. При этом они на основную панель не передают адрес помещения, а также номер.
Адресная система работает по следующему принципу — на контрольную панель поступают данные с извещателей, благодаря чему определяется точный участок возникновения возгорания.
Адресно-аналоговая сигнализация является весьма эффективным и надёжным устройством, поскольку полученная информация попадается на главную панель, а затем она анализируется главным процессором. Подавать сигнал тревоги или нет, решает программный комплекс, а не конкретно взятый извещатель.
Пороговая система с радиальными шлейфами наиболее бюджетная, однако, её монтаж будет стоить дорого. При этом данный вид сигнализации может часто выдавать ложные тревоги, поэтому нужно будет дублировать извещатели, что приведёт к увеличению расходов.
Модульная пороговая система более совершенная, поскольку любую неисправность вы отследите по ПК, а значит, можно моментально принять необходимые меры и устранить неполадки. Недостаток — высокая цена.

ПОДКЛЮЧЕНИЕ ОХРАННОЙ СИГНАЛИЗАЦИИ

Рассмотрим как подключить охранную сигнализация на примере наиболее распространенных типов оборудования.

Приемно- контрольный прибор.

Это устройство в обязательном порядке имеет клеммы, обозначенные как “ШС” — шлейф сигнализации. В зависимости от его типа при подключении может учитываться полярность “+”, “-“. Это нужно при использовании адресных устройств или извещателей, получающих питание по шлейфу. Для обычных датчиков это не принципиально.

Кроме того, к ПКП подключаются:

оповещатели,
системы передачи извещений (СПИ) — клеммы ПЦН.

При использовании GSM сигнализации последний пункт не актуален, поскольку передача данных осуществляется беспроводным способом встроенным в прибор модулем.

Управление системами оповещения могут производиться несколькими способами:

“Сухими” контактами реле (вариант А). В этом случае необходима дополнительная подача напряжения питания.
Выходами “открытый коллектор” (вар. Б). Похоже на релейный вариант, только обязательно соблюдение полярности .
Специально предназначенными для этих целей клеммами (случай В). В этом случае напряжение на них подается внутри прибора на аппаратном уровне.

Описанные варианты приведены на схеме 2.

Подключение датчиков охранной сигнализации.

Большинство охранных датчиков являются энергопотребляющими устройствами. Это значит, что на их клеммной колодке имеются минимум 4 винтовых зажима. Исключение составляют адресные извещатели, они получают питание по шлейфу и подключаются по двухпроводной линии.

Обратите внимание! Соблюдение полярности в этом случае обязательно.

Совмещенные извещатели имеют в своем составе два самостоятельных датчика с независимыми выходами. Их подключение может осуществляться двумя способами:

в различные охранные шлейфы;
к общему шлейфу по схеме “И”.

Рассмотренные варианты для систем охранной сигнализации иллюстрируются схемами подключения датчиков на рис.3. По этому принципу могут подключаться датчики движения, вибрационные и акустические извещатели, имеющие релейный выход пультовой пары.

Некоторые извещатели имеют датчик вскрытия корпуса (тампер). Он предназначен для того, чтобы в неохраняемое время нельзя было открыть корпус и внести изменения в схему подключения шлейфа. Если требуется предотвратить такую вероятность, то тампер включается в отдельный шлейф, контролируемый постоянно.

Схема подключения при этом будет аналогична совмещенному извещателю, где в роли одного из выходов ШС будут выступать контакты тамперного выключателя. В противном случае эту опцию можно не задействовать и проигнорировать соответствующие клеммы.

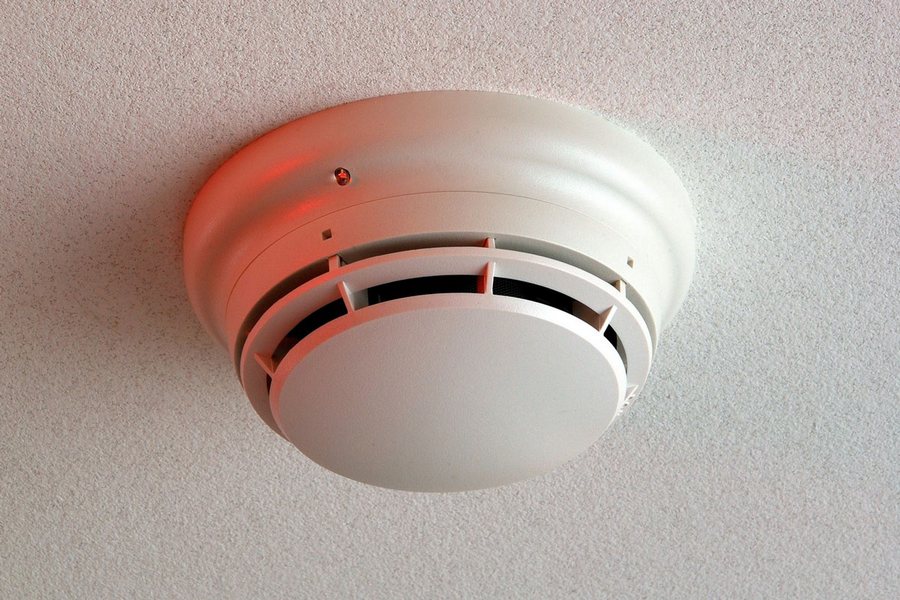

Пожарный датчик ИП 212-141

Данный прибор является дымовым оптико-электронным анализатором, чья функция заключается в выявлении очага возгорания, сопровождающегося выделением дыма в любой, даже малой, концентрации. Питание датчика, как и передача данных ведется по шлейфу. Не распознает изменение уровня температуры, влажности, освещения, а также открытых источников огня, если горение идет без выделения дыма. Прибор состоит из розетки и корпуса, в котором собраны датчик и плата.

Снабжен световым индикатором, работающим в двух режимах:

мигание в состоянии ожидания;
перманентное свечение в случае включения тревоги.

Краткие характеристики — чувствительность прибора 0,05 — 0,2 дБ/м, потребляемый ток при 20 В около 45 мкА, габариты 93 на 44 миллиметра, вес 210 грамм. Примерный срок службы десять лет. Степень защиты IP30

При установке этого детектора необходимо соблюдать расстояния, зависящие от высоты расположения прибора. При монтаже его на высоте до 3,5 метров, площадь, которую он контролирует, составляет около 85 квадратных метров, максимальное расстояние до стены должно составлять 4,5 метра, а до другого прибора слежения — около девяти метров.

Если же датчик закреплен на высоте более 10 м, то площадь его работы сокращается до 55 квадратных метров, расстояние до стены в таком случае составляет 3,5 метра, а промежуток между двумя детекторами 7,5 метров.

Датчик пожарный ИП 212-141М

Составные части оборудования охранно-пожарных систем

Пожарная сигнализация считается необходимым условием безопасности на любом предприятии. Для того чтобы понять принцип ее функционирования, необходимо знать, из чего она состоит. Ее комплектуют следующие устройства:

Датчики, которые позволяют выявить возникновение открытого огня или задымленности в помещении;
Механизмы сбора информации с датчиков или панели контроля;
Программы управления безопасностью (компьютер или компьютерная сеть со специализированным программным обеспечением).

Основные аспекты в работе ОПС

Принцип работы пожарно-охранной сигнализации достаточно прост и понятен. Принимающими устройствами являются извещатели, которые оснащены различного рода датчиками. Поступившая на сенсорные механизмы (датчики) информация о возгорании передается в устройство сбора данных (контрольную панель). В более сложных системах, где управление осуществляется централизованным способом, информация передается на центральный пульт управления (компьютер). Заложенное в ПК программное обеспечение принимает, в зависимости от полученной информации, решение и приводит систему в действие.

Активные работают по принципу постоянного сигнала. Если он меняется, то датчик передаст сообщение о срабатывании функции пожаротушения на контрольную панель. Пассивные откликаются на изменения во внешней среде, например: на повышение температуры в зоне охраняемого объекта. В зависимости от воздействующего фактора, принцип действия пожарной сигнализации может отличаться.

На схеме указано, каким образом работает данное оборудование. При возникновении ситуации, которая угрожает жизни и здоровью людей, происходит оповещение с помощью специального звукового сигнала. Часто, кроме звукового сигнала, устанавливаются специальные световые таблички, помогающие человеку в условиях задымленности найти эвакуационный выход.

Далее, если помещение оборудовано СКУД, дается сигнал на исполнительные устройства: электромеханический замок, ворота, шлагбаумы, шлюзовые кабины, турникеты и т. п. Они открывают двери эвакуационного выхода для быстрого и беспрепятственного покидания людьми зоны, где возникла чрезвычайная ситуация.

Если же объект оборудован системой автоматического тушения возгорания, то она обязательно срабатывает. Одновременно включается функция дымоудаления.

Важным моментом, заложенным в алгоритме действий при срабатывании пожарной сигнализации, является тот факт, что обязательно должно быть отключено электропитание объекта, при этом система охраны в автоматическом режиме переходит на источник бесперебойного питания, то есть аккумуляторную батарею. Схема подключения всегда идет с комплектом сигнализации, однако ее подсоединение обязательно нужно доверить специалистам, имеющим лицензии на установку и обслуживание системы, так как это гарантирует правильную и непрерывную работу оборудования.

На видео – о пожарной безопасности:

Что представляет собой схема подключения противопожарного оборудования?

Принципиальная схема подключения оборудования противопожарного комплекса представляет собой графическое изображение расположения устройств и механизмов в помещении. Она обязательно включает в себя условные обозначения и план прокладывания соединительных цепей. Все охранно-пожарные системы являются электрическими, поэтому их подключение должно строго соответствовать схеме. Ее, как правило, составляют следующие механизмы:

Устройства извещения;
Станция приема;
Блок резервного электропитания;
Блок основного питания;
Подсистема переключения;
Проводка (соединительные линии);
Исполнительные устройства тушения пожара.

Возможные проблемы после установки

Противопожарная сигнализация всегда должна быть в идеальном рабочем состоянии, поскольку от нее зависит безопасность не только имущества, но и человеческих жизней. При этом пожарные извещатели, как и любая другая техника, могут периодически ломаться, в том числе – и из-за недостаточного ухода. Специалисты отмечают, что отсутствие своевременной профилактики является одной из наиболее распространенных причин выхода системы из строя. Например, в камеру дымового датчика может попасть пыль и посторонний мелкий мусор, скорее всего, это произойдет рано или поздно, а тогда извещатель уже не сможет своевременно реагировать на задымление.

Соответственно, косвенной причиной неправильной работы датчиков может стать и элементарная неопрятность обслуживающего помещения. Мы уже упоминали, что разные типы датчиков способны на ложное срабатывание из-за пыли, повышенных температур и даже высокой влажности. Понятно, что в условиях производственного цеха, возможно, просто нет возможности сильно улучшить условия, но тогда нужно более ответственно подойти к выбору типа датчика и выбрать тот, который не станет реагировать на естественные условия охраняемой территории как на пожар.

Вечной проблемой, причем серьезной, остается вмешательство неквалифицированных людей на любом этапе. При монтаже нужно обязательно проверить сертификаты и убедиться любым доступным способом, что ваши монтажники – люди толковые. Самостоятельно устанавливать пожарную сигнализацию не рекомендуется категорически – если вы так поступаете, ответственность целиком ложится именно на вас. Так же недопустимо пытаться устранить мелкие поломки, даже если они кажутся вполне решаемыми – в этом случае следует вызывать специалистов.

Все остальные причины обычно довольно банальны и связаны с выходом из строя одного из узлов, даже не входящего непосредственно в состав системы – например, при отсутствии электричества сетевая система, конечно же, не работает. Из-за неаккуратного обращения могут оказаться поврежденными кабели электропитания или канал связи с пожарным пультом, может отказать шлейф или сломаться сирена оповещения присутствующих. Возможен и сугубо программный сбой в виде неправильной даты и времени, из-за чего могут проявиться и более серьезные последствия.

О том, как установить пожарные извещатели, смотрите в следующем видео.
