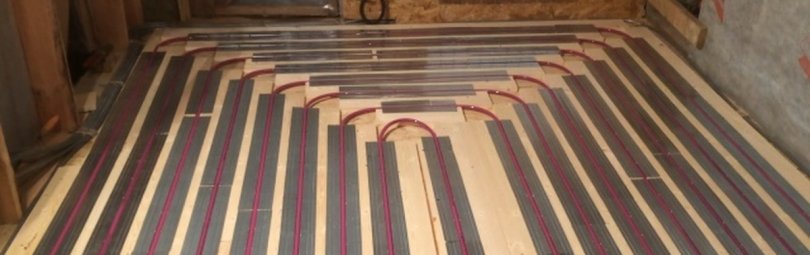

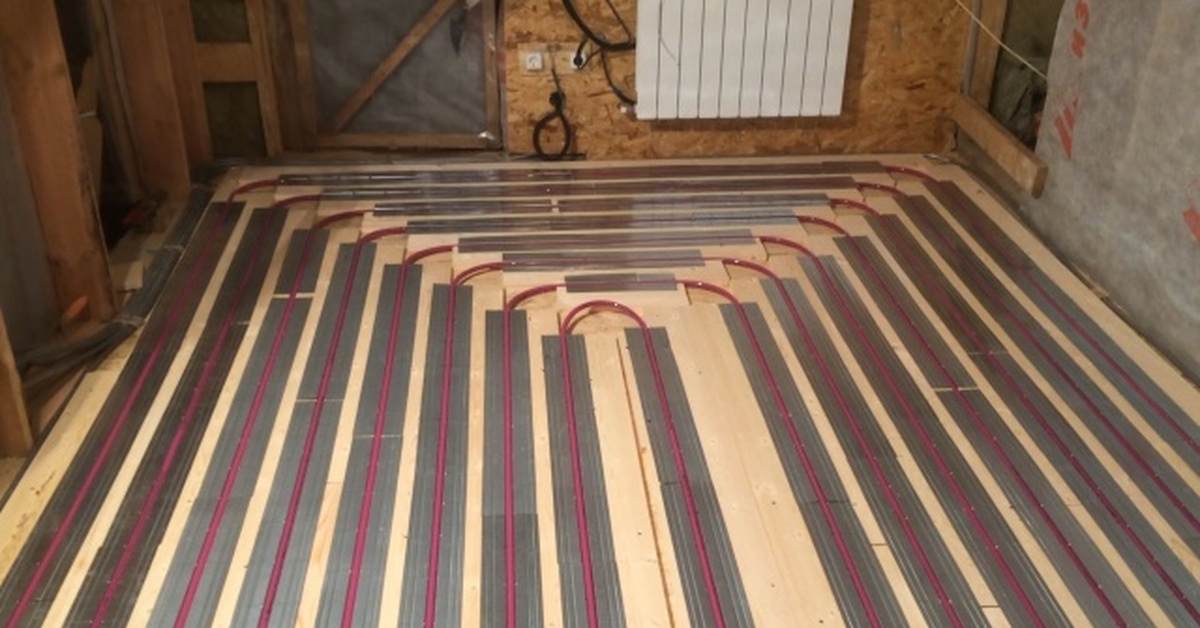

Установка облегченного теплого пола

Этот способ предпочтителен для небольших домов на ленточном фундаменте. Основным отличием является небольшой вес конструкции (около 100-150 кг/м2). Установка производится в несколько этапов, где главным по трудоемкости станет просчет необходимого количества поворотов ПВХ труб и монтаж деревянного каркаса под них.

План выполнения работ:

Черновой пол затягивается толстым слоем гидроизоляции;
Укладывается толстый утеплитель — фольгированный пенополистирол.

Производится монтаж деревянного каркаса одним из доступных способов:

Полная зашивка полка доской, после — пропиливание канала для трубок
Укладывание доски в «лабиринт», прокладывание ПВХ трубы между досками

После этой операции производится черновой тест системы. Удачное испытание позволяет зашить пол финишным покрытием;
На гвозди или саморезы крепится тонкий слой металла. Это необходимо для равномерного рассеивания тепла в комнате;
Система закрывается двойным слоем фанеры, ОСП, высушенной доски и проч.;
Укладывается покрытие — доска, линолеум и проч.

Данный тип выигрывает за счет скорости установки, простоты, возможности быстрого ремонта системы и общей идеи. Трубопровод для каждой комнаты выводится отдельно на свою «гребенку» и может быть подключен к любому из видов обогрева: электрическому, твердотопливному, газовому.

Как сделать пол своими руками: пошаговая инструкция

Даже если вы не собираетесь заниматься строительством собственноручно, изучите алгоритм, чтобы грамотно контролировать исполнителей.

Подготовка к созданию пола в каркасном доме

Сначала проверяют, ровный ли получился фундамент. Для этого замеряют высоту разных участков и делают проверку диагоналей. Если есть неточности, их устраняют. Далее по периметру здания делают отверстия в фундаменте и устанавливают туда анкерные болты, чтобы закрепить лежни.

Затем проводят гидроизоляцию фундамента, обмазывая его соответствующим раствором или устанавливая гидроизоляционную пленку.

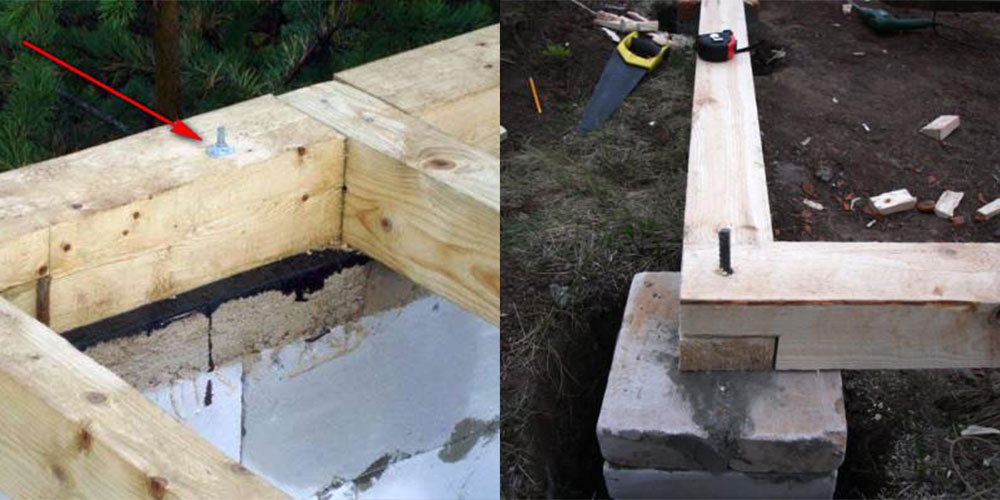

Укладка лежней

Лежни — это доски или брусья, которые закрепляются анкерными болтами по всему периметру здания. Они должны быть ровными и скреплены надежно и точно. Требования к лежням такие, чтобы они имели толщину не менее 50 мм и ширину не менее 150 мм.

Далее осуществляют монтаж лежней:

Укладывают доски непосредственно на бетонные плиты и размечают, где отрезать излишки.
Высчитывают, в каких местах лучше всего засверлить болты
Заготавливают отверстия в бетоне.
Укладывают гидроизоляцию
Устанавливают доски и закрепляют их анкерными болтами. После установки проверяют соблюдение горизонтальной плоскости. Если ее нет, производят корректировку работы.

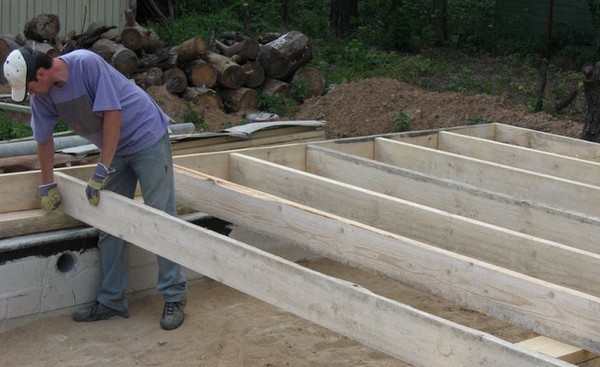

Опоры и балки пола

Балки являются основными опорными элементами, которые держат на себе всю конструкцию перекрытия каркасного дома. Они обязательно обрабатываются защитными средствами.

Установку выполняют следующим образом:

Размечают на плане дома, где точно будут находиться опоры и какая будет их высота. Затем устанавливают опоры и натягивают бечевку, чтобы отследить, что у всех одинаковая высота.
Нарезают согласно указанным в первом пункте замерам брус сечением 100х100 мм и расставляют его по участкам, которые указаны в плане. Под брус укладывают гидроизоляционный слой. Закрепляют опоры с помощью гвоздей.
Начинают укладывать балки концами в карман. Для установки их по высоте используют специальные вкладыши. Бывает, что заготовки получаются длиннее ожидаемого. Тогда излишки отрезают. А при недостаточной длине производят стыковку балок на опоре.
Закрепляют балки к лежням при помощи рифленых гвоздей. Если их высота превышает 1 м, необходимо использовать деревянные укосы.

Обвязка и лаги

Для выполнения обвязки используют доски толщиной 50 мм. Ширину определяют в зависимости от толщины утеплителя и ожидаемой нагрузки. Установку делают так:

Укладывают обвязку по сторонам дома, устанавливая доски параллельно балкам пола. Устанавливают материал на торец, выравнивая его по внешнему краю лежней, после чего забивают гвоздями с шагом в 20 см.
Помечают, где будут находиться лаги. Для этого от доски обвязки возле угла отмеряют 40 см. Доски для лаг сразу кладут на балки и ставят на бок, выравнивая по разметке.
Если длина доски достаточная, на противоположной ее стороне делают подобную разметку. Производят обрезку лагов и закрепляют их к лежням и обвязке, а также к балкам, если они их пересекают.
Если длина недостаточная, производят стыковку внахлест. Стык должен находиться на балке перекрытия.

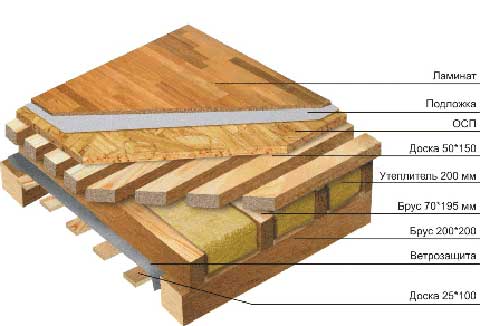

Утепление пола

Лучше всего пол в каркаснике утеплять при помощи минеральной ваты. У нее только один недостаток – потеря теплоизоляционных свойств при намокании

Поэтому важно сделать качественную гидро-, ветро- и парозащиту

Если плотность утеплителя небольшая, под лаги устанавливают подшивку, обработанную биозащитными средствами.

Поперек лаг начинают подшивать пароизоляционную пленку, допуская небольшое провисание. Это нужно, чтобы в проемы между лагами мог поместиться утеплитель. Все стыки заклеивают скотчем, а саму пленку к дереву прикрепляют степлером.

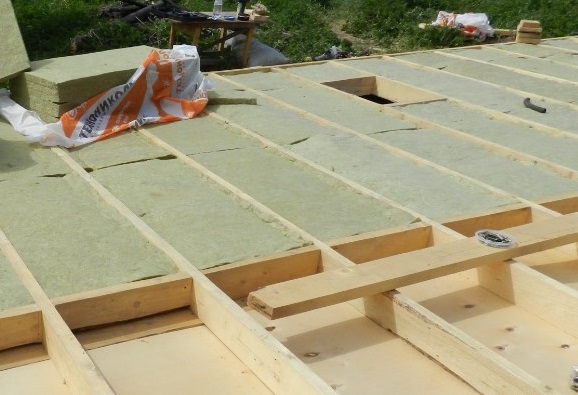

Между лагами укладывают утеплитель так, чтобы не было щелей. При двойном слое утеплителя необходимо, чтобы он был внахлест.
Сверху утеплителя укладывают слой гидроизоляции и также закрепляют на степлер. Он нужен, чтобы не допустить промокания утеплителя из-за влаги, которая может поступить из дома.

Технология заливки бетонной стяжки

Даже если раньше вы не знали, как сделать стяжку на деревянный пол, то вполне справитесь с ее обустройством своими руками. Главное – соблюдение технологии выполнения работ и учет особенностей используемых материалов.

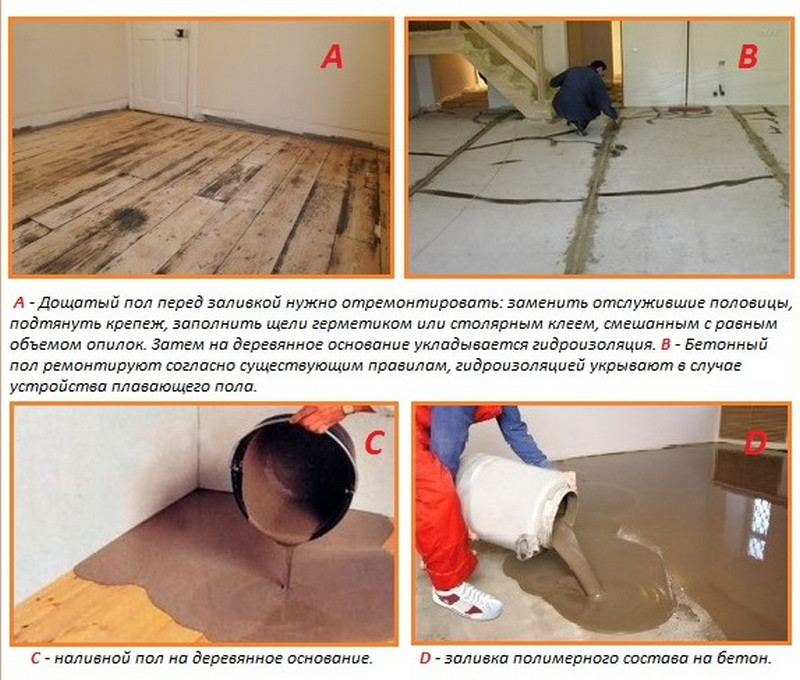

Подготовка основания под стяжку

Чтобы деревянный настил выдержал нагрузку от монолитной бетонной плиты, нужно укрепить его опоры. Для этого снимают черновую обшивку пола и уменьшают расстояние между лагами до 30-40 см, добавляя дополнительные брусья. Если нужно, некоторые из них заменяют. За 3-4 года эксплуатации они могли расшататься, треснуть, покрыться плесенью. После этого все деревянные элементы конструкции обрабатывают антипиренами, водоотталкивающей грунтовкой.

При необходимости выполняют стяжку пола с утеплением пенополистиролом. Для этого:

рабочую поверхность застилают гидроизоляционной пленкой;
между лагами укладывают утеплитель;
сверху стелют влагостойкую фанеру или ОСП;
широкие швы между листами настила запенивают, а узкие щели заполняют герметиком.

После высыхания пены и герметика половицы также покрывают влагостойкой грунтовкой.

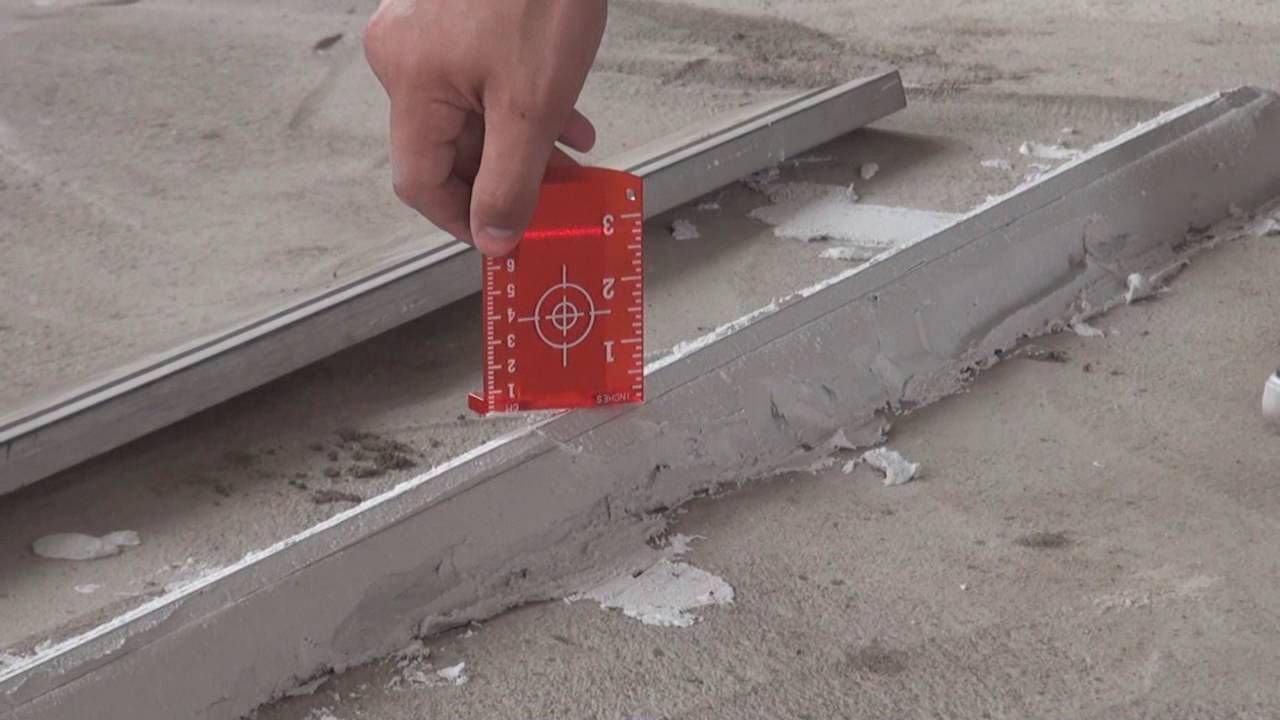

Разметка для определения уровня пола

Ряд подсчетов и замеров нужно провести, чтобы определить максимальный уровень бетонной стяжки. Его наносят по периметру комнаты, в которой делают выравнивание пола цементно-песчаной смесью. Для этого:

На высоте 70-90 см от уровня чернового пола делают первую отметку.
С помощью лазерного или водяного строительного уровня через нее проводят горизонталь. Она должна пройти по всем стенам и замкнуться без смещения. Если имеет место расхождение до 2 мм, то разметку можно оставить.
От полученной горизонтали замеряют расстояние до чернового пола. Делают это с интервалом в 0,5-1,5 м, что зависит от визуальной оценки перепадов высот и площади помещения.
Выбирают наименьшее значение, в этом месте от настила откладывают вверх толщину стяжки.
Ставят отметку, через нее с помощью строительного уровня проводят еще одну горизонталь по периметру комнаты.

Обратите внимание: толщина стяжки зависит от типа применяемого раствора. Если это песчано-цементная смесь, то толщина монолитной плиты не может быть менее 40 мм

В этом случае обязательно наличие армирующей сетки. Без нее слой бетона не может быть менее 50 мм.

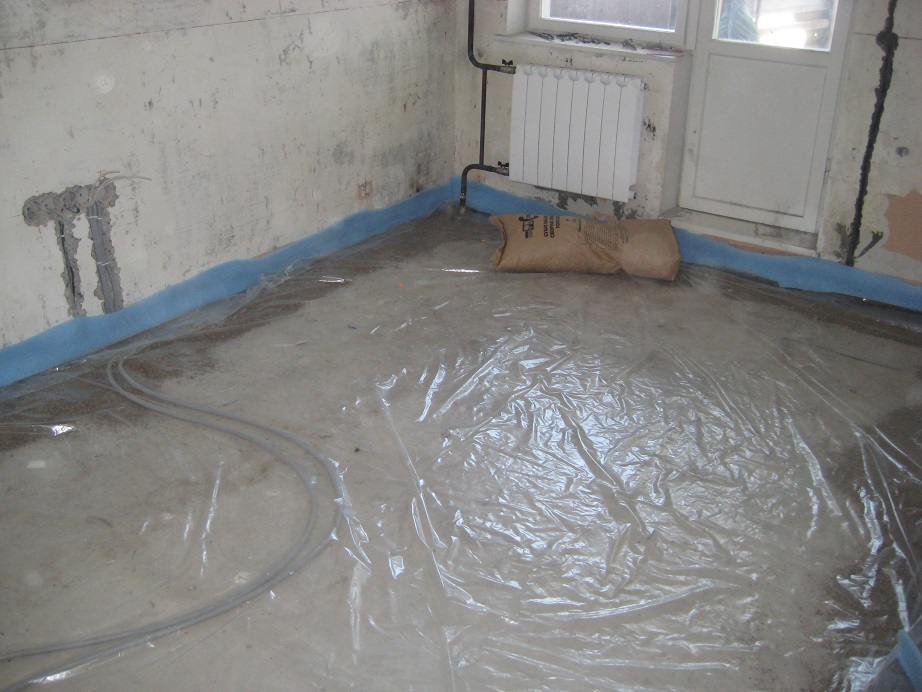

Укладка гидроизоляционного слоя

В качестве гидроизоляции при устройстве «плавающего» пола используют полиэтиленовую пленку. Несмотря на то, что воздухопроницаемость этого материала стремится к нулю, его применяют в качестве изолятора стяжки в деревянном доме. Обусловлено это следующим:

бетон и древесина не прилипают к полиэтилену, не рвут его при движении;
полиэтилен препятствует движению влаги от стяжки к черновому настилу и наоборот (материалы конструкции гигроскопичны).

Перед укладкой изоляционной пленки по периметру будущего пола прокладывают демпферную ленту. К стенам ее крепят строительным степлером. Затем полиэтилен укладывают по всей поверхности пола, делая нахлест на стены в 10 см. Нахлест полос друг на друга лучше сделать в 15-20 см, поскольку гидроизоляционный слой должен быть герметичным. Не допускается также наличие складок материала. Стыки полос изолируют скотчем.

Заливка стяжки в каркасном доме

После подготовки лаг, укладки утеплителя и гидроизоляции остается только понять, как залить стяжку на деревянный пол. Работу начинают с монтажа так называемых маяков. Они позволяют получить стяжку равномерной толщины на всей площади пола. Делают маяки из металлических П-образных профилей, которые крепят на холмики цементно-песчаного раствора. Они же помогают нивелировать маяки по высоте. Горизонталь, по которой выставлены профили, проверяют с помощью строительного уровня.

Обратите внимание: чтобы ускорить и упростить процесс заливки стяжки по деревянным балкам, вместо армирующей сетки лучше использовать фиброволокно. Его добавляют в цементно-песчаную смесь, которую тщательно перемешивают

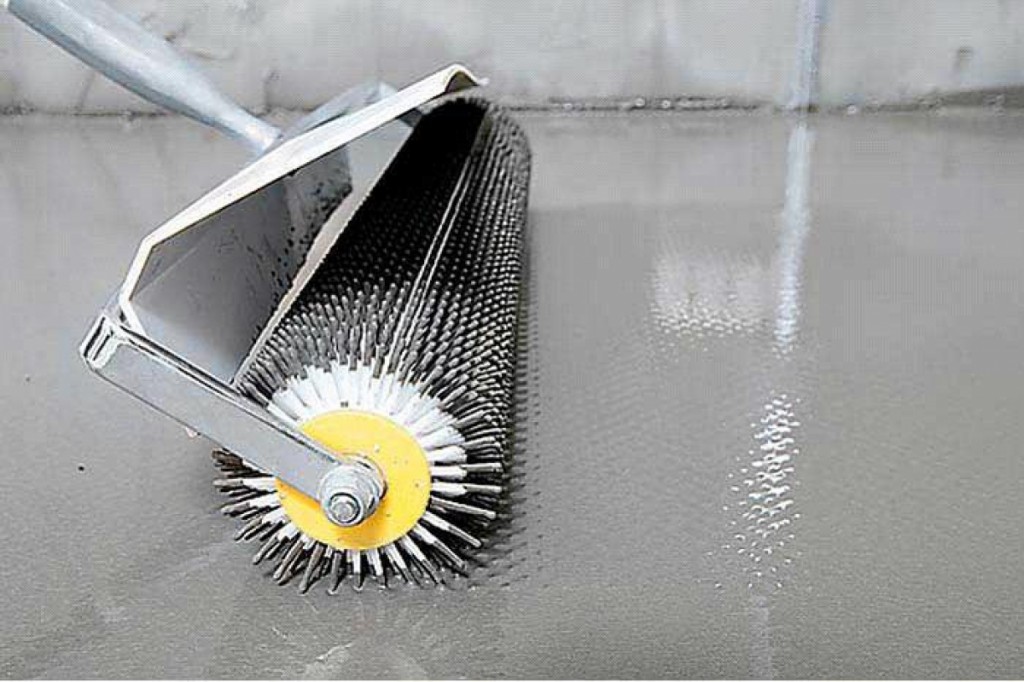

Приготовленный раствор равномерно распределяют по поверхности пола до отметок на стенах, разравнивают по маякам. Из верхнего слоя покрытия выпускают воздух, проходя по нему игольчатым валиком с длинной ручкой. Через сутки после заливки стяжки пола в каркасном доме убирают маяки. Швы заполняют раствором и затирают. Чтобы монолитная плита не потрескалась в процессе затвердевания, ее периодически увлажняют.

Пошаговая инструкция по возведению полов

Даже если вы не собираетесь делать полы в возводимом каркасном доме своими руками, рекомендуем вам изучить порядок проведения работ чтобы проконтролировать исполнителей.

Подготовка

Первым этапом исследуется фундамент и проверяется, насколько он имеет ровный уровень. Для этого нужно измерить его высоту в разных частях и проверить диагонали. В случае обнаружения погрешностей их исправляют. Следом в фундаменте сверлятся отверстия и устанавливаются анкера для закрепления лежней. После проводится гидроизоляция фундамента с помощью мастики и специальной пленки.

Укладка лежней

Лежни являются досками либо брусьями, закрепляемые с помощью анкеров по всей площади здания. Установка должна быть ровной, а фиксация надежной. Лежни должны иметь толщину как минимум в 50 миллиметров и ширину не меньше 150.

Монтаж лежней осуществляется в следующем порядке:

Производится укладка досок на плиты из бетона и производятся замеры, удаляются излишки;
Определяется место под установку болтов;
Делаются отверстия в бетоне;
Производится обустройство гидроизоляции;
Производится монтаж досок с закреплением анкерами. Следом проверяют по уровню ровность плоскости по горизонтали. При надобности производится коррекция.

Балки и опоры

Балки – главный опорный элемент строения, на них и держится конструкция пола в построенном каркасном доме.

Их монтаж производится следующим образом:

Во время составления чертежа дома отмечаются места установки опор и их высота. После монтируются опоры и натягивают веревки, проверяя таким образом правильность установки.

Следом берут брус с размером 100*100 миллиметров и монтируют согласно плану. Под него укладывается слой гидроизоляции. Производится фиксация опор гвоздями.

Начинается монтаж балок концами в карман. Для крепления по высоте используются особые вкладыши. Случается, что балка получилась длиннее чем требуется. Тогда лишнее нужно отрезать. А если наоборот, короче, то требуется произвести стыковку на опоре. Балки крепятся к лежням рифлеными гвоздями. Можно использовать и укосы из древесины.

Обвязка и лаги

Обвязка выполняется при помощи досок в 50 миллиметров. Ширина определяется применяемым утеплителем и исходя из того, какая будет нагрузка на конструкцию. Монтаж производится следующим образом:

Обвязка монтируется по периметру дома, доски устанавливаются параллельно балкам. Их ставят торцом, равняя по внешней части лежней, после чего фиксируют при помощи гвоздей, вбиваемых каждые двадцать сантиметров.

Следом обозначаются места установки лаг, для чего от угловой доски обвязки отступают сорок сантиметров.

Если длина доски достаточная, на противоположной ее стороне делают разметку. Производят обрезку лагов и закрепляют их к лежням и обвязке, а также к балкам, если они их пересекают.

Когда длины недостаточно, можно осуществлять стыковку внахлест. Стык размещается на балках перекрытия. Пол в каркасном доме почти готов.

Теплоизоляция полов

Лучше всего полы в каркасном доме утеплять, используя минвату. Она имеет все один, но ощутимый недостаток – материал теряет свои свойства при попадании влаги. Поэтому требуется проведение работ по обустройству ветрозащиты, паро-гидроизоляции.

Если используется теплоизоляция с небольшой плотностью, то под лаги нужно установить подшивку, предварительно обработанную средствами биозащиты.

Поперек лаг укладывается пароизоляционная пленка. В ходе монтажа допустимо небольшое провисание, что требуется для того, чтобы в пространство между лагами вмещался теплоизоляционный материал. Стыки проклеивают при помощи скотча, а пленка фиксируется с использованием степлера.

Утеплитель укладывается между лагами таким образом, чтобы не возникало щелей. Если теплоизоляция двухслойная, необходимо чтобы монтаж осуществлялся внахлест. На утеплитель укладывается гидроизоляция.

Теплый пол

Планируя устройство пола в каркасном доме, нужно сразу решить, будет ли в нем обогрев, а также места его возможной установки. Это может осуществляться как в отдельных помещениях (ванной, гостиной), так и по всему дому. Вариантом реализации системы много и нужно выбрать подходящую конкретно вам.

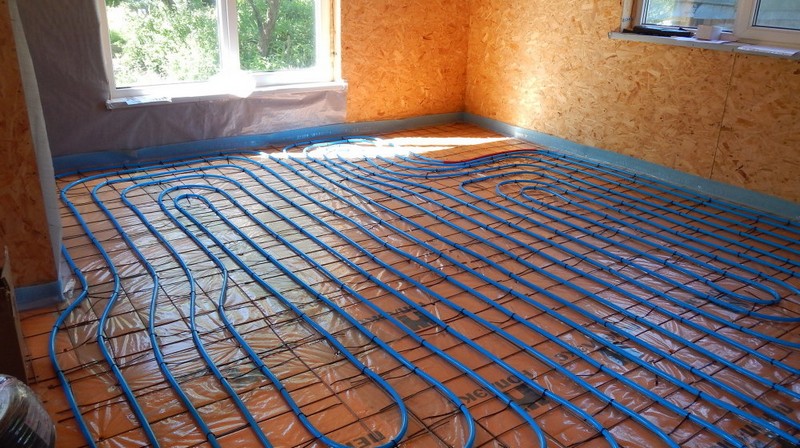

Для теплых полов на водной основе устанавливаются трубы из пластика, проходящие по перекрытиям через весь дом в распределительный центр, регулирующий работу всей системы. Если использовать электрические теплые полы то лучше всего отдать предпочтение инфракрасным. Они более экономичны, легко устанавливаются и обслуживаются.

Утепление плитными материалами

В выборе утеплителя решающую роль играет основа пола. Скажем, если в его основе лежат лаги, отличным решением станут плиты из минваты, а для бетонного – жесткие материалы для теплоизоляции. Технология утепления в любом случае однотипна.

После укладки лаг готовят черновой пол: с обеих сторон к их нижней стороне набивают черепные бруски и собирают настил из антисептированных шпунтованных досок.
Поверх наката расстилают пергамина, в основе которого лежит пропитанный битумом кровельный картон. Среди современных материалов можно порекомендовать гидроизоляционную мембрану, паропропускная способность которой больше 800 г/м2. Помимо защиты от влаги она будет беспрепятственно выпускать из утеплителя пар и позволит дышать элементам пола из дерева.
Сверху раскладывают слой утеплителя. Очевидно, что для теплоизоляции подобного пола больше подойдут дышащие, например, минеральная вата.
Следующим этапом для защиты утеплителя от конденсата расстилают пароизоляционную пленку.

Совет
Последующее устройство листов на каркас зависит от выбранного утеплителя. В случае сыпучих материалов обшивку листами ведут от дверей к окну, и в обратном направлении – при использовании плит.

Еще одна технология

На фундамент или обвязку выкладывают рубероид. Засыпают сверху небольшой объем песка и выравнивают. Поверх укладывают в несколько слоев полиэтиленовую пленку и крепят к основанию, используя строительный степлер. Следующим слоем укладывают пеноплекс. Плиты располагают таким образом, чтобы не было ни щелей, ни пазов.

Создание основания и установка лаг

Шаг 1. Первым делом необходимо создать основу-фундамент. В данном случае дом будет возводиться на столбчатом фундаменте. Для начала участок земли размечается в соответствии с проектом. В определенных точках необходимо произвести бурение небольших скважин для установки столбов фундамента. Диаметр отверстий – 20 см, глубина – около 1 м.

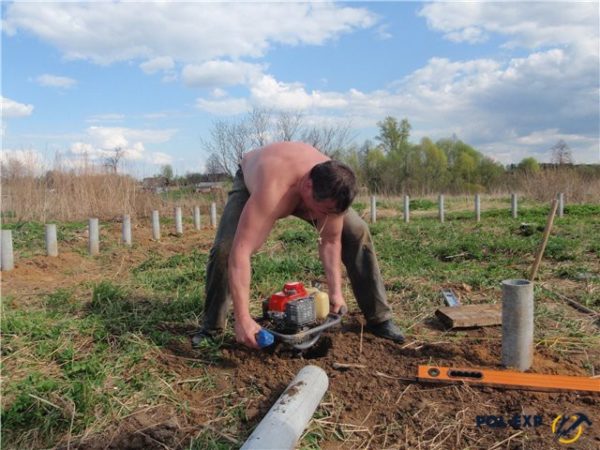

Бурение скважин для столбов

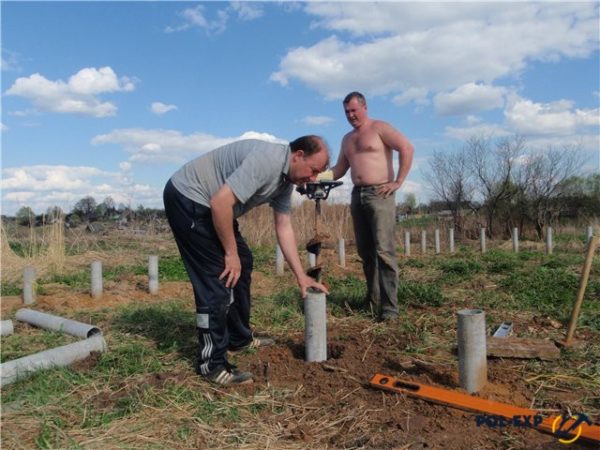

Шаг 2. После этого в каждую подготовленную лунку нужно установить трубы из асбестоцемента длиной 1,3 м и диаметром 10 см. Шаг между соседними элементами не должен превышать 2 м. Но обычно придерживаться рекомендуется шага 80-100 см.

Установка труб из асбестоцемента

Шаг 3. Вокруг столбов лунки нужно засыпать песком, который после этого требуется тщательно утрамбовать и пролить водой, чтобы он сидел как можно плотнее. Далее в каждую асбестоцементную трубу заливается свежая строительная смесь (цемент – 1 ч, вода и щебенка – 5 ч, песок – 4 ч). Также после заливки в каждую трубу нужно установить пластины, на которых потом будут фиксироваться лаги.

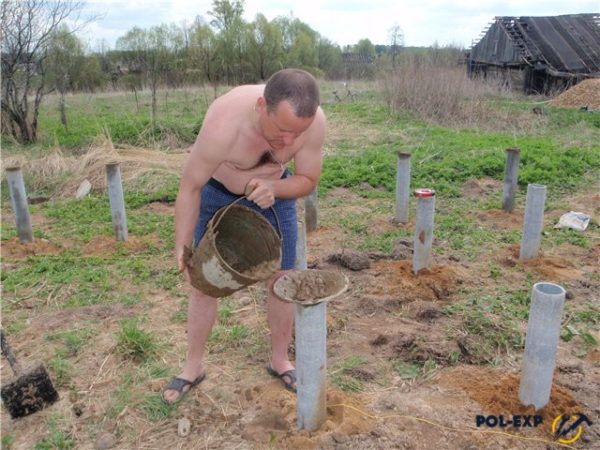

В трубы заливается строительная смесь

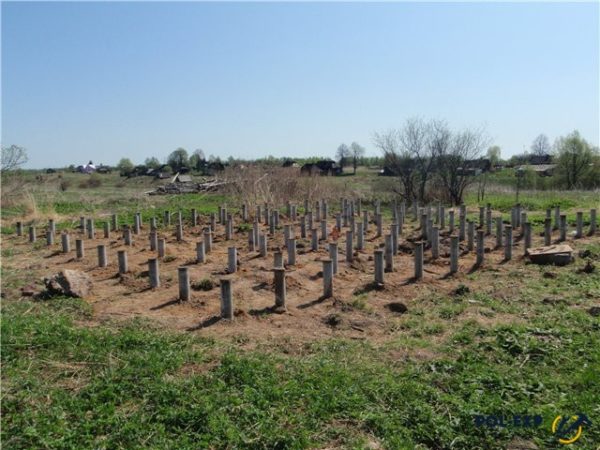

Трубы готовы к дальнейшим работам

Шаг 4. После этого начинается создание нижней обвязки. Доски, используемые для ее воплощения и имеющие параметры 5х15 см, устанавливаются ребром. Доски внутренние соединяются друг с другом в углах будущего дома шурупами.

Создание нижней обвязки

Шаг 5. Далее к доскам изнутри фиксируются доски срединной части, а затем – и внешние. Притом используются для крепления все те же шурупы. При помощи рубанка нужно обстрогать верхнюю часть досок. Они должны быть ровными, что можно проверить при помощи уровня. Остается изготовить лишь пазы, куда будут устанавливаться лаги. Для последних можно использовать брус 5х10 см или 5х15 см. Они также фиксируются при помощи абсолютно любого крепежного материала.

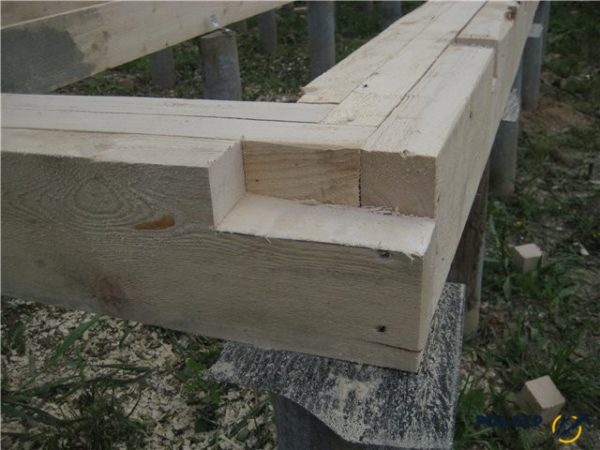

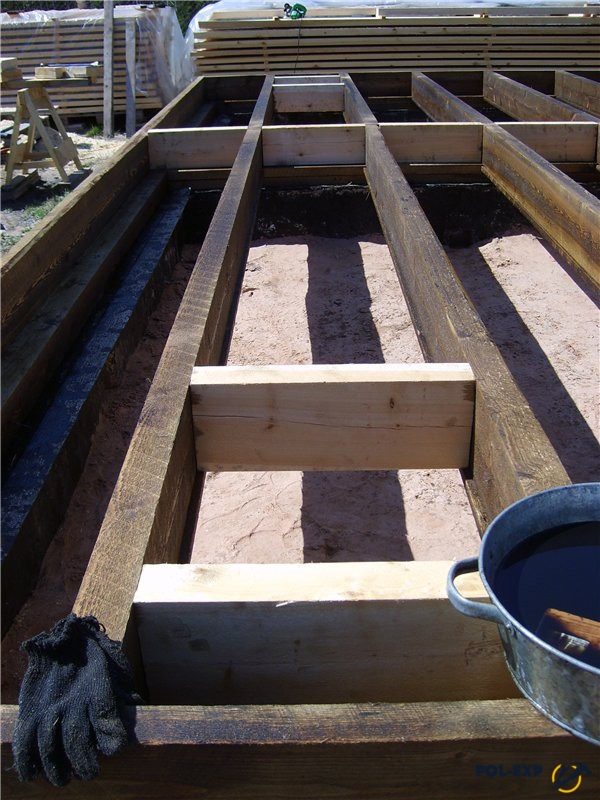

Лаги будут укладываться в специальная пазы

Шаг 6. Лаги требуется укладывать по линиям столбчатого фундамента, ровно и аккуратно, и фиксировать на обвязке.

Устанавливаются лаги

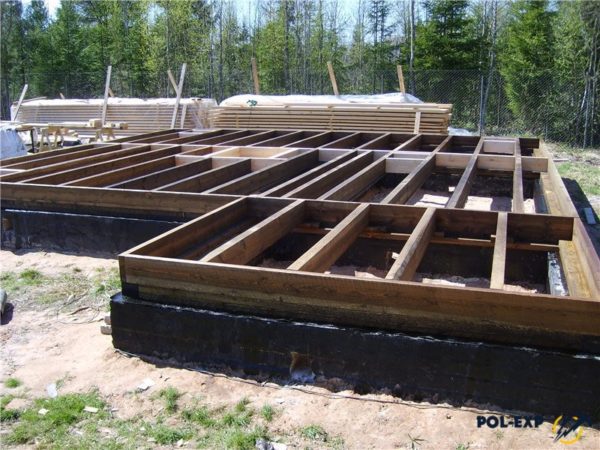

Шаг 7. Должен получиться примерно такой же каркас, как на фотографии. После этого к лагам прикрепляются рейки 3х3 см. Для фиксации также может быть использован любой материал. Эти рейки понадобятся для того, чтобы выполнять функцию некой опоры для краев досок пола. Также между лагами лучше сделать перемычки. Они укрепят конструкцию и дадут возможность лучше фиксировать доски конструкции. Шаг между перемычками должен составлять примерно 1,25 м.

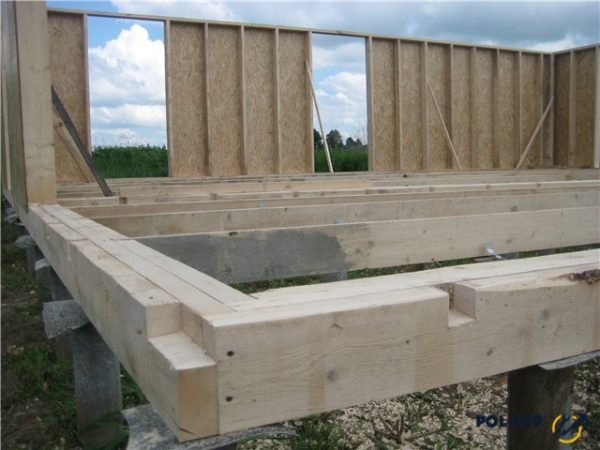

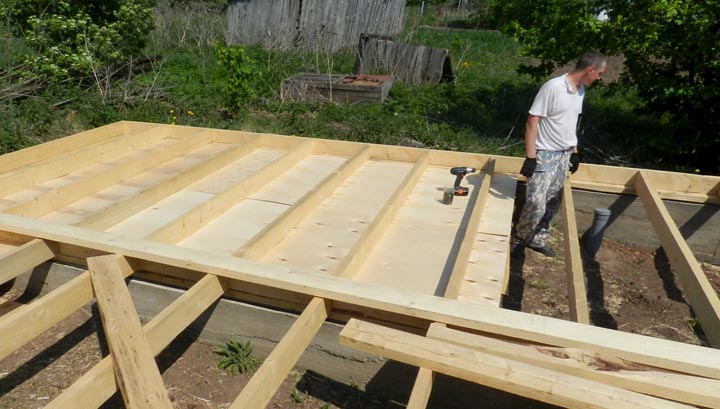

Пример готового каркаса

Шаг между перемычками должен составлять примерно 1,25 м

Выбор конструктивных элементов и материалов

Надежность, долговечность и теплоэффективность пола во многом зависят от применяемых материалов. Рассмотрим допустимые варианты и обозначим неприемлемые решения.

Внимание на качество балок перекрытия

В каркасном домостроении для обвязки винтовых свай преимущественно использует древесину. Обычно берут пиломатериалы хвойных пород: лиственницу, сосну и ель.

Главное требование – применение высушенных материалов. Влажность бруса не должна превышать 12%, в противном случае возможна деформация конструктивных деталей после их монтажа.

Обустройство ростверка возможно несколькими способами:

Укладка монолитного бруса размером 20*15 см. При возведении двухэтажного дома можно использовать балку 20*20 см.
Ростверк из собранных досок. Бюджетный вариант. Каждая балка формируется из двух-трех досок. На выходе должен получиться брус сечением 20*15 см.

При надежной фиксации досок, «пакетный» метод не уступает по прочности обвязке из цельных балок.

Варианты нижней обшивки

При выборе материала для подосновы необходимо помнить, что винтовые сваи перегружать нежелательно. Поэтому обшивка должна быть достаточно прочной, но не тяжелой. Главная ее задача – защита от ветра и влаги.

Что подойдет? Здесь несколько вариантов:

ОСБ. Доступный материал, обладающий хорошей прочностью, но уязвимый к воде. Перед монтажом требует обработки составом, предназначенным для защиты дерева. Слабое место – стыки плит. Их необходимо покрыть акриловым герметиком.
ДСП. Прост в обработке, но как и ОСБ уязвим к влаге. Уступает предыдущему материалу по экологичности.
Многослойная фанера. Допустимо использование только влагостойких листов с маркировкой ФК или ФСФ. В составе есть формальдегидные смолы – они повышают устойчивость материала к агрессивной среде.

Очень часто для устройства чернового пола применяют обычный настил из досок сечением 5*10 см. Такой вариант нельзя назвать экономным, но прочность и экологичность вне сомнений. Главное требование – предварительная обработка древесины.

Утеплитель – основа теплоизоляции пола

При выборе теплоизоляционного материала основное внимание – на возможность его эксплуатации во влажной среде. Наиболее рациональные решения:

Минеральная вата. Лучшее решение – маты из базальтового волокна. Плюсы: экологичность, негорючесть, низкая теплопроводность, стойкость к деформациям, минимальное водопоглощение – 2%. Со временем каменная вата дает усадку всего 5% – при грамотной укладке мостики холода на стыках с лагами не образуются.
Экструдированный пенополистирол. Лидер по утепляющим свойствам. Дополнительные преимущества: упругость и стойкость к деформациям, отсутствие водопоглащения, биостойкость, простота монтажа. Недостатки: высокая стоимость и горючесть.
Керамзит. Бюджетная альтернатива листовым утеплителям. Несколько уступает по теплоизоляционным характеристикам минвате и пенополистиролу. Важный плюс – пожарная безопасность.

Для утепления пола в каркасном доме на винтовых сваях иногда применяют пенопласт. Главные достоинства: хорошие показатели теплозащиты и низкая стоимость. Однако при контакте с влагой и под действием низких температур материал теряет целостность структуры. Такое решение применимо в теплых регионах.

Требования к фундаменту

Поверхность фундамента необходимо проверить на ровность поверхности. Перепад высот не должен превышать 1 см на 1 погонный метр. В противном случае необходимо дополнительно воспользоваться цементно-песчаной стяжкой.

В процессе заливки бетона фундамента, когда он ещё не затвердел, должны быть вмонтированы анкерные крепления для лежней с шагом до 2 м.

До продолжения строительных работ следует также озаботиться надлежащей гидроизоляцией фундамента. Это обеспечит его долговечность, предохранит от постепенного разрушения, защитит первый этаж и подвальные помещения (если они есть) от грибка, сырости и размножения насекомых.

Гидроизолировать фундамент можно при помощи разнообразных вариантов рулонных, обмазочных, листовых и напыляемых материалов. Можно также применять бетон со специальными гидрофобными добавками, повышающими степень отталкивания им воды.

Полную прочность бетон набирает к 28 суткам твердения в нормальных условиях. Однако укладку пола можно начинать примерно через неделю после заливки, когда фундамент имеет уже около 60-70% от итоговой прочности.

Если укладка пола производится до устройства стен и возведения перекрытия следующего этажа, то работы необходимо выполнять в сухую погоду, а также убедившись, что фундамент сух от атмосферных осадков.

Черновой пол и перекрытия по лагам

Из-под цоколя может оказываться на дом отрицательное влияние за счет близости к почве, повышенной влажности и т. д. Поэтому, когда нижнее перекрытие в каркасном доме находится близко к фундаменту или к грунту, дерево изолируют от бетона, кирпича или почвы. Это позволяет снизить вероятность образования конденсата, а также предотвратить разложение древесины.

Подобную обработку должны пройти и те материалы, которые используют в возведении покрытия. Гидроизоляционные работы достаточно простые, их можно сделать самостоятельно. Гидроизоляционный слой обязательно нужно укладывать до установки утеплителя, чтобы предотвратить его отсыревание и разрушение.
