Как смонтировать и подключить уличный прожектор с датчиками движения и освещенности

Основные особенности и характеристики

Поскольку такой прожектор состоит из двух независимых элементов, следует отдельно рассматривать характеристики осветительного прибора и датчика движения. У прожектора это тип лампы и её мощность.

В прожекторе могут быть использованы лампы любых типов:

• Традиционные лампы накаливания;
• Энергосберегающие лампы;
• Галогенные лампы;
• Светодиодные (LED) лампы.

1. Обычные лампы накаливания отличаются низкой надёжностью, небольшим сроком службы и слабой светоотдачей. Единственное их достоинство это низкая стоимость. В настоящее время их стараются использовать как можно реже, особенно если прожектор находится в неудобном месте и замена вышедшей из строя ламы связана с определёнными трудностями.
2. Энергосберегающие лампы намного надёжнее, хотя и несколько дороже. Кроме того они экономичнее обычных ламп. В тех случаях, когда не требуется большой яркости прожектора лучше всего использовать именно люминесцентные энергосберегающие лампы.
3. Галогенные лампы используются для освещения больших территорий, поскольку мощность таких ламп может достигать нескольких киловатт. Эти лампы отличаются высокой светоотдачей и продолжительным сроком службы.
4. Самыми экономичными и надёжными можно считать светодиодные лампы с датчиком движения. У них много преимуществ перед другими источниками света. Прежде всего, это срок службы, который может доходить до 50 000 часов и более. Светодиоды отличаются высокой светоотдачей, а по экономичности они превосходят все осветительные приборы других типов. Единственный их недостаток это высокая стоимость, но благодаря большому сроку службы и экономичности, светодиодный прожектор с датчиком движения может считаться самым оптимальным вариантом. Мощность всех осветительных приборов может варьироваться в широком диапазоне в зависимости от того для какой цели будет использоваться прожектор.

Для датчика движения основной характеристикой является его рабочая зона. Она определяется длиной захвата по горизонтали и углом, в пределах которого датчик движения реагирует на объект. Детектор движения, обычно, реагирует на движение при расстоянии 10-15 метров. Если датчик установлен на потолке, то его угол обзора равен 360°, настенные датчики имеют зону захвата в 120-160°.

Кроме этих характеристик учитываются ещё ряд параметров:

• Напряжение питания;
• Время задержки горения;
• Чувствительность;
• Коммутируемая мощность.

Напряжение питания стандартное – 180-240 В. Время задержки и чувствительность устанавливаются регулировками, выведенными на корпус датчика. Поскольку нагрузка коммутируется контактами реле, то она может достигать 1500W. Для включения прожектора большей мощности потребуется двухступенчатая схема, с дополнительным контактором

Если используется прожектор с датчиком движения для улицы, необходимо обратить внимание на диапазон рабочих температур и относительную влажность

Параметры выбора прожектора с датчиком движения

Выбор прожекторов в специализированных магазинах большой. Самыми популярными по типу освещения остаются светодиодные устройства. Они отлично фокусируют свет, имеют высокую яркость. Кроме них, в продаже есть прожекторы галогенного типа, созданные на основе инфракрасного излучения. Прочие современные приборы таковы:

• с LED-системой;
• на солнечных батареях;
• с люминесцентными лампами;
• с энергосберегающими ртутными элементами.

Расположение датчика

Способ соединения датчика с основным устройством играет важную роль в том, какая схема подключения будет выбрана. По типу размещения датчика выделяют прожекторы, где сенсор находится непосредственно внутри, под единым корпусом, а также в иной точке осветительного прибора. Реализуются модели с датчиком, который надо закреплять в отдалении от самого прожектора.

В корпусе светильника

Подключить подобный прибор просто, он не требует особых условий. Если сенсор встроен внутрь или жестко закреплен на корпусе, он компонуется с основным оборудованием в заводских условиях. Изделие нужно соединять с сетью обычным способом.

В отдельном корпусе на прожекторе

Когда датчик и прожектор не зависят друг от друга, подсоединить их можно разными методами. Рекомендуемый вариант подключения всегда отмечен в инструкции по применению. Также можно выбрать любую типичную схему и использовать ее. Чаще всего применяется прямое подключение к сети через датчик движения. Он в такой ситуации станет выполнять функцию простого выключателя, который срабатывает по мере появления движения в зоне детекции.

В отдельном корпусе в любом месте

Как в предыдущем варианте, здесь возможны разные типы подсоединения. Вот основные:

Использование дополнительного выключателя. Если последний присоединен параллельно датчику, прожектор может загореться как автоматически, так и при ручном включении. Нередко используется и последовательное подсоединение. Тогда освещение заработает от движения, только если переключатель повернут на ручной режим.
Присоединение нескольких датчиков движения. Это требуется, когда одного осветительного прибора на территории достаточно, но надо, чтобы он загорался от движения в разных зонах участка. Все сенсоры подсоединяются параллельно друг другу, при срабатывании любого включается свет.
Применение дополнительных источников освещения. Если прожектора не хватает на всю территорию, но одного датчика вполне достаточно для срабатывания, то один сенсор используют для монтажа нескольких прожекторов. Все они подключаются параллельно основному устройству

Важно только не превысить допустимую норму по мощности и правильно провести все монтажные работы.

При необходимости, на прожектор может быть установлено сигнальное устройство, кроме датчика движения. Оно будет служить простейшей сигнализацией. Помимо освещения, при движении на участке станет включаться звуковая сирена.

Мощность

Обычно прожекторы для домашнего использования имеют умеренную мощность – 20-150 Вт, этого вполне хватает для освещения небольшой территории. Но для промышленного применения реализуются приборы с мощностью до 500 Вт и выше. Они годятся даже для больших стадионов. На дачу, в частный дом хватает прожектора на 50 Вт. Напряжение сети для приборов стандартное – 180-240 В. Если оборудование очень мощное, потребуется двухступенчатая схема и дополнительный контактор.

Температура излучения

Температура, или цветность излучения, должна составлять 2700-6500 К, чтобы быть комфортной для глаз. Свечение можно выбрать теплое, холодное, в зависимости от индивидуальных предпочтений. Лучшим считается белый свет в пределах 3500-5000 К.

Угол обзора

Чем шире угол обзора, тем больше надо энергии для функционирования оборудования. Для домашнего пользования приобретают прожекторы с углом 180 градусов.

Защитные оболочки конструкции

Все прожекторы будут использоваться на улице, значит, станут подвергаться действию агрессивных факторов. Поэтому их конструкция обязательно должна предусматривать наличие защитных элементов. Высокий класс защищенности гарантирует более длительную эксплуатацию изделия. Маркировка укажет, насколько хорошо корпус и содержимое прибора защищены от воды, грязи, пыли, солнечных лучей, мороза.

Вот основные классы:

• IP20 – защита отсутствует, можно применять только внутри помещения (не годятся для уличных прожекторов);
• IP21-23 – используются в неотапливаемых помещениях, есть защита только от конденсата;
• IP50 – корпус защищен от пыли, подходит для промышленных целей (гидроизоляции нет);
• IP54 – прибор защищен от влаги, не портится даже при высокой влажности воздуха;
• IP67-68 – 100 %-я гидроизоляция, не реагирует на осадки.

Подключение и настройка

Порядок подключения устройства к сети зависит от комплектации, различающейся у отдельных моделей. Выделяют два исполнения. В первом случае датчик и осветитель располагаются в едином корпусе и электрически связаны между собой. Их подключение к питающей сети будет стандартным, через имеющуюся в комплекте колодку. В другом исполнении они поставляются раздельно и нуждаются в дополнительной коммутации. В этом случае возможны следующие варианты их подсоединения к электросети:

• прямое включение через ДД;
• установка вспомогательного выключателя, монтируемого параллельно ему;
• подключение через встроенный сенсор нескольких прожекторов;
• включение осветителя с несколькими датчиками.

При прямом подсоединении освещение включается при появлении человека в охраняемой зоне – без срабатывания ДД свет не горит. Второй случай более универсален и допускает два варианта действий на выбор пользователя. Он может эксплуатировать устройство в автоматическом режиме (выключатель не задействован) или включать освещение вручную. В этом случае клавишный прибор работает одновременно с датчиком, так что коммутация осуществляется либо тем, либо другим способом.

Пара прожекторов монтируются параллельно, что увеличивает не только их общую мощность в ваттах (Вт), но повышает общую освещенность контролируемого пространства. В последней ситуации несколько датчиков включаются в параллель по усмотрению хозяина, расширяя зону чувствительности.

Настройка прожектора с датчиком производится в соответствии с прилагаемой к нему инструкцией. Она состоит из двух этапов: выбор направления излучения осветительного прибора и регулировка сенсора. Нужное положение осветителя выставляется ручками управления, расположенными на кронштейнах, а чувствительность датчика – посредством специальных регулировочных элементов на его корпусе.

Виды прожекторов и порядок выбора

Среди известных моделей прожекторов с ДД выделяются следующие виды:

• приборы, работающие с лампочками накаливания или на энергосберегающих источниках света;
• более эффективные галогенные прожекторы;
• светодиодные устройства, рассчитанные на напряжение не более 12 Вольт.

Каждая из разновидностей прожекторов с датчиком движения для улиц имеет свои преимущества и недостатки, учет которых в процессе выбора очень важен. При прочих равных условиях предпочтение отдается той модели, которая лучше всего подходит для охраняемого участка.

В различных типах осветителей с датчиками предусмотрена регулировка чувствительности для подгонки ее под конкретные условия эксплуатации. После правильного ее выставления приборы реагируют только на объекты определенного размера. Кроме того, в некоторых моделях допускаются временные подстройки, определяющие задержку выключения прибора после срабатывания.

Чтобы выбрать подходящую для установки на улице модель прожектора с ДД следует придерживаться двух правил. В первую очередь нужно определиться с используемым в нем осветителем, от выбора которого зависит эксплуатационная надежность устройства

Во-вторых, важно ознакомиться с параметрами датчика движения, удовлетворяющими все предъявляемые к нему требованиям

Монтаж наружного освещения

В первом случае монтаж производится очень просто. В комплекте зачастую идут крепления, с помощью которых вы устанавливаете светильник на поверхности (на стене или имеющемся столбе).

Во втором случае требуется приложить немного труда и потратить пару-тройку дней. Работа здесь разбивается на несколько этапов:

1. Выкопать яму, хорошенько ее утрамбовать.
2. Теперь из бетона нужно сделать столбик, который послужит основанием для будущего фонаря (что-то вроде фундамента).
3. Собираем приобретенный ранее светильник и устанавливаем на нашу опору.

Таким образом, мы получаем хорошо закрепленный источник света для улицы. Далее осталось немного – правильно настроить датчик движения, чтобы светильник не горел всю ночь.

Подключение к сети

Для начала следует изучить инструкцию. Многие этим этапом пренебрегают, что впоследствии приводит к неправильной работе датчика, а то и вовсе быстрому выходу из строя.

Сам светильник следует подключать к сети с помощью кабелей типа ПВС или ШВВП

Обязательно обращаем внимание на то, чтобы провод был трехжильный, если планируется еще и заземление. Для лед прожекторов можно обойтись и двухжильным ввиду их малой мощности

Задача может быть упрощена, если вы заранее побеспокоились о наличии розетки снаружи дома. Тогда можно подключиться прямо в нее, если не будет других вариантов. Но для постоянного светильника лучше выделить отдельный провод, идущий к щитку. В таком случае его можно будет уложить таким образом, что, независимо от поры года, ему не будут страшны осадки и ветер.

1. Рассмотрим первый вариант, когда светодиодный прожектор с датчиком движения встроенного типа, либо закрепленный жестко на корпусе.

Этот вариант самый простой, поскольку здесь решена уже одна серьезная задача – подключение датчика движения к элементу освещения. В данном случае нужно сделать следующее: раскрутить коробку, завести провод и подключить его. Обязательно контролируйте совпадение цветовой маркировки проводов с обозначениями на контактах.

В некоторых моделях даже не требуется разбор светильника. Кусок провода выведен наружу. Теперь остается только, с помощью клеммной коробки, подключить наш силовой кабель.

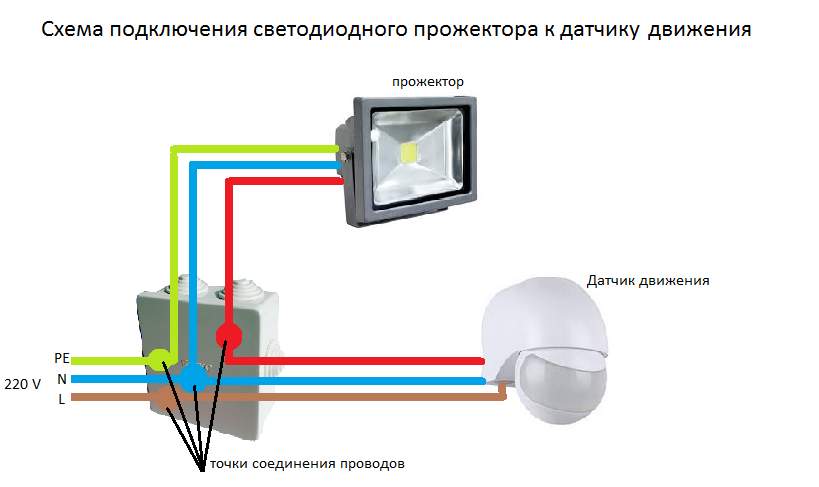

2. Второй вариант. Датчик движения расположен отдельно.

Основная сложность на данном этапе состоит в том, что требуется дополнительный кабель, который нужно тянуть к источнику освещения. И затем правильно его подключить, иначе можно просто спалить устройство.

Зачастую, коричневый провод датчика подключается к фазе, а красный – к одному из выводов светильника. Второй провод светильника и синий провод датчика присоединяем к нулю. Вот, вроде, и все.

Здесь, как и ранее, необходимо производить подключение строго в соответствии с инструкцией и маркировкой. Если же инструкции нет, маркировка нечеткая или отсутствует, или вы не уверены в правильности соединения, то, лучше пригласить знакомого, который поможет вам разобраться с подключением.

Настройка led прожектора с датчиком движения

Большинство моделей регулируется, хотя можно встретить и нерегулируемые датчики. Контролируемый участок можно выделить с помощью настройки прожектора по вертикали или горизонтали. В случае, когда такой возможности нет, нужно сам датчик закрепить таким образом, чтобы его луч покрывал необходимую площадь.

На самом корпусе датчика также есть еще несколько регуляторов. Обязательно присутствуют два: DayLight и Time.

• DayLight. В данном случае мы устанавливаем чувствительность датчика к освещению. Если перевести на простой язык, то это уровень освещения на улице, при котором датчик будет посылать сигнал на включение прожектора. Максимальное левое положение указывает на то, что датчик будет срабатывать только при полном отсутствии света. В противоположность, в правом положении, датчик будет срабатывать в любое время суток, независимо от освещенности.
• Time. Данный регулятор позволяет установить необходимое время освещения, после срабатывания датчика. Оно может варьироваться от нескольких секунд до нескольких минут.
• Sens. Третий датчик, который бывает далеко не у всех моделей. Он позволяет контролировать, как далеко от источника освещения будет засекаться движущийся объект, а также можно указать минимальный размер тела. Это удобно, когда на территории часто бегают мелкие животные, для которых освещение не требуется.

Как видим, в установке и настройке прожекторов с датчиком движения нет ничего сложного. Соблюдая правильный алгоритм действий и технику безопасности, можно самому организовать качественное освещение придомовой территории.

Плюсы и минусы управляемого светодиодного освещения

Прожекторы часто используются в уличном освещении различных объектов. Кроме частных домов, в этот перечень входят промышленные предприятия, стоянки автомобилей, пешеходные переходы, тоннели, мосты и т.д. Светодиодные прожекторы с датчиком освещенности нередко включаются в систему резервного или аварийного освещения.

Светодиодные прожекторы приобрели широкую популярность, благодаря многим положительным качествам. Среди них можно отметить следующие:

• Высокие экономические показатели, начиная от расхода электроэнергии и заканчивая сравнительно низкой стоимостью, простая схема подключения.
• Продолжительный срок эксплуатации в несколько раз превышающий этот показатель у аналогичных моделей с другими источниками освещения.
• Хорошая переносимость нагрузок и механических воздействий, в том числе и вибрации.
• Светодиодный уличный прожектор не требует регулярного обслуживания и частой замены ламп.
• Обладают высокой интенсивностью свечения, что является важным фактором при освещении улиц в ночное время.
• Могут работать в широком температурном диапазоне, от минус 60 до плюс 50С. Оборудованы защитой от влаги и пыли.

Однако, совместное использование прожекторов с датчиками освещенности, делает преимущества и недостатки этих систем примерно одинаковыми.

К основным плюсам можно отнести следующие:

• Отпадает необходимость в использовании выключателя и других средств коммутации.
• Возможность распознавать сенсором интенсивность освещения. Включение устройства происходит лишь в темноте, а в дневное время светильник остается в выключенном состоянии.

Недостатком является реакция датчика не только на человека, но и на животных разных размеров. Это увеличивает количество ложных срабатываний, включений и выключений. Часто повторяющийся цикл может привести к преждевременному выходу из строя светодиодной лампы.

В таком режиме увеличивается расход электроэнергии, поскольку экономия достигается только при длительной непрерывной работе. Наиболее экономичным считается прожектор светодиодный 10 Вт.

Виды ламп с детекторами перемещения

По месту расположения анализатора:

• внутри корпуса — как правило, не требует дополнительных манипуляций при установке системы;
• снаружи — тип прожектора с датчиком движения, когда детектор расположен под лампой или над ней;
• в отдельном корпусе — может применяться в том случае, когда для включения лампы нужно более раннее обнаружение движения. Например, прожектор с датчиком движения и освещенности на фасаде здания, регулируется детектором перемещения, установленным на воротах территории. Таким образом, свет будет включен еще в тот момент, когда кто-то приблизится ко входу на объект.

По типу ламп:

• светодиодный тип устройства отличается огромной экономичность, длительным сроком службы, а также безопасностью для глаз, так как диоды не мерцают;
• галогенный — прожектор, работающий  с обычными лампами накаливания. Срок службы такого устройства в десять раз короче, чем у светодиодного. Галогеновый тип ламп на сегодняшний день практически не используется, так как он наиболее энергозатратный и обладает самым меньшим сроком службы;
• Энергосберегающий — более прочные и долговечные, чем лампы накаливания. Требуют особых правил утилизации в связи с тем, что в их состав входит некоторое количество ртути.

По типу датчика:

По способу питания:

• проводной — подключается к сети при помощи кабеля, что делает работу устройства зависимым от состояния сети на территории в том случае, если отсутствует запасной источник питания (генератор), который в случае отключения электричества, взаимодействует с соединенными с сетью приборами, позволяя им продолжать работу;
• автономный. Беспроводное устройство применяется, когда монтаж проводов не является возможным, либо  владелец просто не хочет применять такой способ подключения. Способов питания в таком случае может быть два — аккумуляторы, расположенные внутри прибора, а также солнечная батарея. В первом случае необходимо следить за зарядом устройства и своевременно менять элемент питания. Во втором — достаточно установить прожектор и батарею в подходящих для этого местах и можно спокойно забыть о нем — заряжаться прожектор на солнечной батарее будет весь день до заката, а ночью вырабатывать полученный ресурс. Стоит упомянуть, что устройства на солнечной батарее являются самыми дорогостоящими, но при этом и самыми экологичными и экономичными.

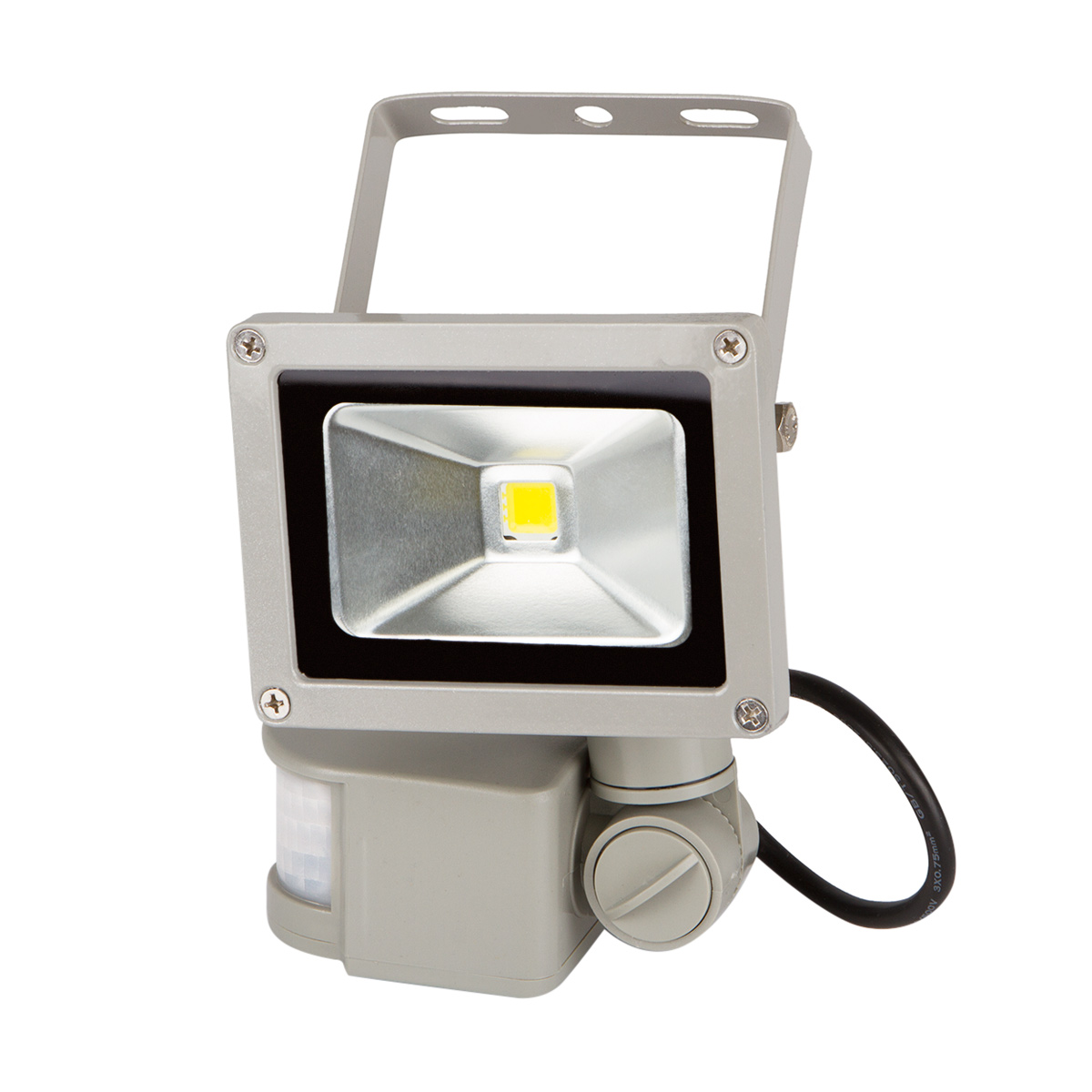

Прожектор светодиодный с датчиком движения СТАРТ

Кроме того, при выборе устройства такого типа стоит обращать на его характеристики — мощность (10 Вт, 30 Вт, 50 Вт и т.д), дальность действия и угол обзора (для ламп — расстояние, до которого достает световой луч, для детектора — радиус, при пересечении которого он включит осветительное оборудование), уровень светочувствительности (позволяет отрегулировать то, в какое время суток будет включаться свет — активация ламп при дневном свете не является правильной, а данная настройка позволяет этого избежать), время задержки отключения (может настраивать время, через которое свет погаснет после прекращения движения в рабочей зоне датчика), степень защиты корпуса и так далее.

Установка уличного прожектора своими руками.

Тут надо прежде всего сказать о неудачном, по моему мнению, креплении прожекторов с такой конструкцией. Я говорю о кронштейне (монтажной планке), который держит прожектор. Единственное преимущество такого крепления – возможность вращения, если закрепить кронштейн только в центральной точке (через отверстие посередине).

Крепеж, который идет в комплекте с такими прожекторами, совершенно никуда не годится. Он просто проваливается в дырки в кронштейне. Поэтому кулечек с китайскими дюбельками и саморезиками смело выкидываем, а для надежного монтажа нам понадобится:

1. дюбель диаметром 6 мм (лучше 8) длиной не менее 40 мм – 3 шт.
2. саморез с прессшайбой (белый, острый) – 3 шт.
3. шайба усиленная (широкая) на М5 или М6 – 3 шт.

Вот примерно что должно получиться (с шайбами немного не угадал, нужных не было под рукой):

20_Монтажная планка прожектора

На нижний кабель в гофре не обращайте внимания, он к делу не относится.

Прикручиваем прожектор к кронштейну болтами (см. фото 6, 7). Подключаем питание.

21_Уличный прожектор установлен

Включаем питание, шевелимся:

22_Прожектор в действии

Фото сделано ночью.

При потреблении всего 10 Ватт яркость вполне достаточна, чтобы хорошо осветить площадку перед крыльцом.

В заключение рекомендую для датчика движения использовать расширенную схему включения, которая позволяет управлять таким датчиком как угодно.

Техника безопасности и рекомендации по эксплуатации

Несоблюдение правил электротехнической безопасности при монтаже, подключении и эксплуатации осветительных приборов приведет к неприятным и трагическим последствиям.

Руководствуйтесь следующими рекомендациями:

1. Независимо от того, устанавливаете вы прибор к сети 220 В или монтируете устройство на 12 В, питаемое от аккумулятора, перед работой никогда не мочите руки. Избегайте взаимодействия с электротехникой, если руки влажные или вспотевшие. Никогда не выполняйте какие-либо операции с уличным освещением, если на улице сыро и пасмурно.
2. Обязательно отключайте цепь от сети питания, что позволит избежать поражения электрическим током.
3. Замерьте напряжение в сети и убедитесь, что его значение не превышает 220 В (допустимы небольшие отклонения — на 5-6 %).
4. Избегайте близкого расположения прожектора к маломощным приборам.

1. Старайтесь не использовать рядом со светодиодными устройствами какие-либо химикаты.
2. Если заметили перебои в работе led-прожектора, то отключите его от сети питания. Различные перепады могут быть связаны с неисправностью матрицы, отдельного диода или скачками напряжения в сети.
3. Несмотря на универсальность и неприхотливость светодиодной продукции, продумайте план технического обслуживания и ухода за изделием.

Принцип работы

Принцип работы такого устройства основан на обнаружении движущегося объекта датчиком движения. Как только человек окажется в зоне обнаружения, инфракрасный сенсор зафиксирует его и включит питание реле. Нормально разомкнутые контакты замкнутся и включат ту нагрузку, которая входит в схему. Это может быть прожектор, светодиодный фонарь. декоративное освещение, рекламные панно или сирена.

Датчик движения представляет собой небольшой пластиковый корпус с ячеистой линзой Френеля вместо передней стенки. Внутри находится колодка с клеммами и электронная схема .

На корпусе датчика движения находятся следующие регулировки:

• Чувствительность (SENS);
• Время задержки (TIME);
• Освещённость (LUX).

Регулировка чувствительности определяет порог срабатывания датчика. Чем выше чувствительность, тем более мелкие объекты будут вызывать его срабатывание. При максимальной чувствительности детектор будет реагировать даже на мелких домашних животных. Процесс регулировки достаточно трудоёмкий. Рекомендуется сначала установить чувствительность на максимум, а затем, постепенно уменьшая её, добиться чёткого срабатывания на человека и отсутствия реакции на животных. Следует отметить, что если на участке имеется большая собака, то сенсор обязательно будет на неё реагировать.

Время задержки определяет то время, в течение которого источник света будет гореть. Его можно настроить в интервале от 5-10 секунд до 10-15 минут. Параметр «освещённость» позволяет выставить тот уровень, при котором датчик движения начинает реагировать на объекты. Нет смысла, чтобы прожектор с датчиком движения включался ярким солнечным днём. Лучше всего установить регулятор освещённости на максимальное значение, а затем, с наступлением сумерек выбрать оптимальное время срабатывания. На старых моделях имеются только две регулировки, одна из которых это время задержки, а вторая чувствительность или освещённость.

Где используются?

Компактные осветительные устройства используются на выставках и экспозициях. Подсветка включается в тот момент, когда посетитель близко подошёл к экспонатам или наклонился над витриной. Такой принцип освещения позволяет заметно экономить электроэнергию. Ещё большую экономию дает LED прожектор с датчиком освещённости.

Очень часто осветительные системы с использованием датчика движения применяются для подсветки элементов ландшафтного дизайна. Например, человек подходит к фонтану и в тот же момент включается разноцветная подсветка и начинает играть музыка. Неожиданное включение прожектора на дачном участке поможет избежать неприятностей, связанных с непрошеными гостями.

Автоматические осветительные приборы, в целях экономии, уже давно устанавливают в подъездах многоквартирных домов. Когда человек заходит в подъезд свет включается, и горит в течение времени, которое устанавливается таймером.

Подключение к электросети

Подключение провода от светодиодного прожектора к сети переменного тока 220 В необходимо производить после обесточивания места монтажа и отключения питающего напряжения. Для этого необходимо выключить главный автомат в щите управления или отдельный автомат, если таковой предусмотрен схемой разводки сети.

При отсутствии цветной маркировки кабеля сети переменного тока, перед отключением автомата, необходимо определить фазовую жилу с помощью специальной индикаторной отвертки. Такая мера связана с тем требованием, что все выключатели и датчики должны монтироваться в разрыв фазовой жилы.

Принцип работы датчиков и совмещение с прожектором

Уличный прожектор – важный элемент освещения, его удобно монтировать на некоторых объектах. Область применения таких устройств широка:

• частные дома, коттеджи;
• промышленные объекты;
• парки;
• улицы;
• мосты;
• туннели;
• пешеходные переходы;
• разные охраняемые территории;
• автостоянки;
• архитектурные объекты.

Кроме того, диодные прожекторы используют как резервный источник света для улицы. Наиболее удобными в эксплуатации являются устройства с сенсорами, которые активируют подсветку в нужный момент. К ним относятся прожекторы с датчиками движения. Изделие состоит из блока питания, корпуса, лампочек, проводов, для установки используется кронштейн. Для регулировки светового потока в прожекторе есть специальные отражатели. Также конструкция предусматривает наличие патрона для лампочки, защитного стекла, рефлектора.

Датчик движения обеспечивает комфорт управления прожектором. Для включения-выключения подсветки не требуется непосредственного участия пользователя. Прибор сам подключится, реагируя на движение в определенном радиусе. Поэтому при регулярном перемещении людей на объекте монтировать такое светотехническое оборудование не стоит. Идеальной установка прожекторов будет на объектах с малой ночной проходимостью, например, во внешней зоне складов.

Каков принцип работы датчика? Реакция наступает, когда в зоне детекции (обычно до 12 метров) начинается движение. Сенсоры работают путем улавливания ультразвука, электромагнитного излучения. Тепловые потоки собираются особой линзой Френеля, потом фокусируются и подаются на инфракрасный сенсор. Там данные обрабатываются специальными электронными устройствами. Если датчик прибора дополнительно реагирует на освещенность, его подключение произойдет даже без движения, по мере наступления темноты. Днем фотоэлементы отключат прибор.

Какие параметры датчика движения можно настроить

Если площадка открытая – значение выставляется на минимум, чтобы прожектор включался только в ночное время.

Далеко не всегда необходим максимально яркий свет, как в случае с охраняемыми объектами. Если вы установили настенный led-прожектор на фасаде своего дома, чтобы он подсветил вам дорожку к вашей двери, когда вы поздно вернулись домой – яркая освещенность далеко не обязательна.

На какие функции обратить внимание при покупке

На что нужно обратить внимание, при покупке led-прожектора с датчиком движения. Во-первых, дальность работы датчика

В зависимости от места установки и потребностей, датчики могут быть разными. Наибольшей популярностью пользуются инфракрасные датчики (до 12 метров дальность), способные уловить движение объекта с отличающейся от общего фона температурой. Возможны модели с ультразвуковыми (посылают ультразвуковые волны и в случае изменения их отражения включают свет) и микроволновые (аналогично ультразвуковому, только испускает микроволновые импульсы), или комбинированными датчиками, но стоить они будут существенно дороже. Во-вторых, нужно определиться, где будет использоваться led-прожектор. Если нет источника электроэнергии – необходим вариант с солнечной батареей. Приобретая led-светильник, работающий на солнечной энергии, поинтересуйтесь временем автономной работы и скоростью заряда аккумулятора.

Беспроводные датчики движения

Для автономной работы без присоединения к электрической сети используются беспроводные ДД. Их питание может осуществляться от солнечных батарей, аккумуляторов или батареек. Срок эксплуатации без подзарядки составляет от 6 до 12 месяцев. В зависимости от ценовой категории, возможны различные варианты настроек.

Так, дешевые беспроводные модели устанавливаются только в помещении. Потому что обладают слабой степенью защиты от воздействия внешних факторов. Отсутствует детектор иммунитета от домашних животных. Дальность передачи сигнала до 100 метров.

А вот дорогие экземпляры монтируются не только в помещении, но и на улице. Работают при любых климатических условиях. Неблагоприятные проявления погоды в виде дождя, снега или воздействие прямых солнечных лучей никаким образом не влияют на производительность датчика. Также присутствует настройка игнорирования объектов, вес которых до 40 килограмм (домашних питомцев). К тому же может использоваться смешанный режим работы.

Существуют модели типа «шторка». Они прослеживают узкую ограниченную площадь. Часто применяются возле дверей или окон, чтобы предотвратить несанкционированное проникновение посторонних лиц внутрь помещения.

Принцип работы заключается в передаче радиосигнала на определенной частоте к приемнику. Благодаря защищенному радиосигналу исключается возможность воздействия помех других частот. Если присутствует прямая видимость между блоком управления и датчиком движения, то расстояние передачи сигнала может достигать 500 метров.

Беспроводной датчик движения

Блок сигнализации имеет встроенный GSM-модуль с сим-картой. При срабатывании ДД, передается сигнал на блок, затем отсылается смс-сообщение на телефон, номер которого заранее внесен в память устройства. Таким образом, можно обезопасить любое помещение или, к примеру, свой гараж, находящийся далеко от дома.

Подводя итоги, можно выделить несколько правил, придерживаясь которых настраивать датчик движения своими руками будет легко и просто:

• Максимально убрать все осветительные приборы, которые могут повлиять на корректную работу ДД.
• Не ставить рядом нагревательные приборы, в том числе кондиционеры. Потому что любые датчики движения чувствительно относятся к движению потоков воздуха.
• Установить прибор так, чтобы никакие большие предметы не заслоняли ему обзор. Тем самым можно увеличить рабочую площадь устройства.

Список источников

• ledjournal.info
• 220.guru
• simplelight.info
• samosvetil.ru
• lightika.com
• electric-220.ru
• kachestvolife.club
• electricremont.ru
• alertok.ru
• StrojDvor.ru
• SamElectric.ru
