Электропроводка в гараже

Этапы монтажа электропроводки своими руками

Электропроводка в гараже также протягивается в несколько этапов, каждый из которых следует рассмотреть подробнее.

Подготовительный этап

Стены гаража подготавливаются к монтажу, и нарезается кабель уже с учетом запасных 150 мм.

С помощью разметочного шнура происходит разметка стен согласно утвержденной схеме. Такая разметка наиболее проста и быстра по своей системе. Для её проведения понадобится помощник, либо можно зафиксировать саморезом металлический наконечник шнура, чтобы обеспечить себе свободу передвижения. Корпус «шнурки» энергично встряхивается, чтобы краситель осел на нить, затем следует отойти от помощника, либо точки фиксации на необходимое для разметки расстояние и сильно затянуть шнур в корпусе

После этого осторожно, чтобы не сбить краситель, оттянуть натянутый шнур от поверхности двумя пальцами на расстояние около 20 см, после чего резко отпустить — останется ровно размеченная линия. Результат разметки следует контролировать строительным уровнем или отвесом во избежание «завала» разметки в сторону

Аналогичную осторожность следует соблюдать при горизонтальной разметке.

Теперь производится штробление стен по разметке. Штробление проводится с помощью одного из следующих аппаратов: дрели, штробореза, болгарки, перфоратора с насадкой-зубилом.

Данный этап характерен для прокидывания внутренней проводки в гаражах из бетона. В случае ручного прокладывания проводки используются только молоток и зубило.

Следует внимательно следить за глубиной штроб – она должна составлять не более 20мм и толщиной не менее 20 мм – это зависит от диаметра жилы кабеля.

В случае, если протягивается электропроводка в гараже из кирпича, то вполне возможно обойтись без лишнего штробления, просто спрятав кабель в кирпичных швах.

К подготовительным работам также относится создание заземления.

Этап уличных работ

Прокладкой внешней уличной электроцепи должен заниматься только электрик-специалист.

Если между гаражом и электрическим столбом расстояние составляет более 25000 мм, требуется заранее поставить промежуточную опору. В данном случае разводка является воздушной и должна быть создана с учетом нескольких требований:

располагаться не ниже 6000 мм над дорогой;
не менее 3750 мм – над пешеходной улицей;
уровень ввода в помещение – не менее 2750 мм.

Последнее требование создает множество проблем для гаража как невысокой постройки, таких как сложности в обустройстве гидроизоляции и защита кабеля от физических воздействий. Эту проблему вполне может разрешить установленная на крыше стойка из изогнутой трубы.

Внутренние работы представляют собой копку траншеи, соединяющей ЦЛЭ (центральная линия электропередач) и распределительный щиток, с укладкой на ее дно бронированного кабеля из меди.

Загодя в фундаменте оставляется место для входа кабеля, затем закрывающееся металлическим коробом с опознавательной надписью. Непосредственно под фундаментом электролиния заключается в трубу, имеющую диаметр, больший диаметра жилы в два раза. Выход трубы наружу должен быть не более 50 мм в длину.

Таким образом, правильный монтаж проводки в гараже под фундаментом является делом отнюдь не экономичным и чрезвычайно трудновыполнимым.

Этап внутренних работ

Проводка в гараже своими руками может быть проведена скрытым и открытым способами.

При выполнении скрытого способа кабель помещается и закрепляется в штробах с помощью пластиковых хомутов или скоб, но для визуальной эстетичности результат в большинстве случаев используются кабель-каналы.

Существует альтернативный вариант крепления трассы – алебастром – один прихват через каждые 300 мм электротрассы.

После происходит установка распределительных коробок, розеток и выключателей. Объединенные в один канал жилы прозваниваются мультиметром.

Важно помнить, что абсолютно все соединения выполняются клеммными колодками. По окончании этого процесса стены подлежат штукатурке и просушке

По окончании этого процесса стены подлежат штукатурке и просушке.

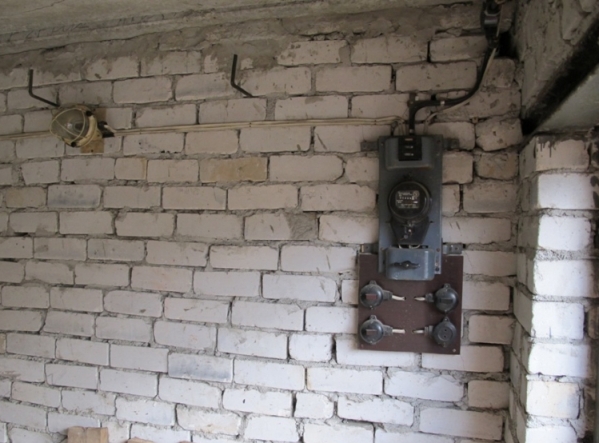

Электропроводка в гараже проводится открытым способом в случае, если он создан из металла или дерева. Тогда трасса протягивается в специальных коробах, что намного проще и быстрее.

После окончания монтажных работ в любом случае необходимо будет вызвать электрика для оценки качества созданной электроцепи.

Расчет количества материалов

Сколько нужно автоматов, метров провода, распределительных коробок и крепежа, а также светильников, определяют, исходя из заранее составленной схемы. Число розеток зависит от планируемого удобства пользования, наличия в гараже функциональных зон.

Минимально необходимое количество – 2, в идеальном варианте розетка должна быть на каждой стене там, где к ней будет подключаться электрическое оборудование. Допустимо установить блок из нескольких сетевых гнезд, это позволит одновременно запитать от одной точки несколько единиц потребителей. Все подключение – параллельное. Расход кабеля определяют длины отрезков по прямым с учетом скруглений при прокладывании в рукаве и небольшого запаса в пределах 10 %.

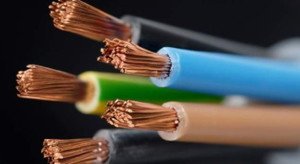

Для однофазной сети с заземлением берут 3-жильный кабель, который протягивается от распределительной коробки до розетки. Сращиваний лучше избегать, используя цельные куски: во влажной среде гаража каждое лишнее соединение будет источником проблем.

Перед началом расчета неплохо снять замеры со стен (длину и ширину), чтобы потом на плане разместить точки разбора энергии, и уже после этого определить расход кабеля. Заземление может прокладываться отдельной шиной большего сечения, но чаще используется стандартный кабель на 3 жилы.

Разводка линии

Электропроводка в гараже проводится в три стадии:

подготовка;
внешняя проводка;
внутреннее прокладывание.

Подготовка

Предварительный этап включает нарезку . Разрезать провода необходимо с учётом запаса длины от 150 мм на каждое ответвление. Стены размечают в соответствии со схемой. Разметку удобнее всего проводить разметочным шнуром. Для этого его закрепляют в исходной точке, потом протягивают до последующего ответвления или конечной точки проводки. Затем шнур натягивают по длине стены, отводят в бок и отпускают вниз. В конечном итоге на стенках остаётся крашеный след, который в дальнейшем и является маркировкой. Главное — натягивать шнур только по вертикали или горизонтали, чтобы отпечаток совпадал с метками на схеме. В связи с этим возможно использовать небольшой груз на нитке и строительный уровень.

Далее следует приготовить всё, что обязательно понадобится для электропроводки в бетонном гараже:

плоскогубцы;
комплект отвёрток;
молоток;
зубило;
кусачки;
электрическая дрель;
изолента;
перфоратор;
крепёжные элементы;
отвёртка-индикатор.

По окончании разметочных работ следует начать подготовку штроб для электропроводки в гараже. Штробить стенки удобнее всего с помощью болгарки с диском по бетону, перфоратором или зубилом с молотком. Глубину рекомендуется делать не больше 20 мм. Ширина подбирается в соответствии с сечением жилы. В кирпичном гараже нет необходимости штробить стенки. Проводка в гараже прекрасно вписывается в швы между рядов.

Внешняя проводка

Наружную электропроводку должен проводить только квалифицированный электрик. Если проводка будет проходить по воздуху, то нужно поставить промежуточную опорную стойку, на случай если протяженность до столба составит более 25 м. При этом необходимо учесть некоторые требования по высоте:

над проезжей дорогой от 6 м;
над пешеходными дорожками от 3,75 м;
над гаражом от 2,75 м.

Последнее требование, скорее всего, окажется проблематичным, поскольку гаражи чаще строятся не слишком высокими. Тогда рекомендуется установить гнутую стальную трубу.

Для защиты линии от механического воздействия, лучше упаковать его в стальном коробе, а сверху дополнительно накрыть его резиновой лентой. Под фундаментом гаража провод также нужно закрыть трубой диаметром в 2 раза более сечения жилы. Наружная часть трубы должна выступать не более 50 мм. Недостатком наземной прокладки линии считается высокая себестоимость и трудоёмкость работ. Правда есть одно преимущество — этот способ наиболее долговечен.

Внутренняя разводка кабеля

Существует 2 варианта прокладывания линии в гараже:

скрытый;
открытый.

При прокладке скрытым способом нужно помещать провода в штробы и закреплять их хомутами или металлическими скобками. Далее следует установка распределительных коробок, а также подключение разъёмов и выключателей. После этого все жилы соединяются клеммами и проводят прозвонку с помощью мультиметра. Если всё нормально и электропроводка в гараже своими руками проведена по всем правилам, то можно штукатурить стены и дать им время на просушку. В деревянном или железном сооружении проводка обычно ведётся открытым способом в специализированных кабель-каналах.

Для вспомогательного увеличения безопасности работы с электроприборами, к вводу в щит следует пристроить отдельное заземляющее устройство. Несложное заземление изготавливают из металлических стержней диаметром около 16 мм, которые вертикально фиксируются на земле и соединяются с верхушками полоской из стали. Данный прибор обязан быть с сопротивлением, не превышающим показатель в 4 Ом.

Также стоит задуматься и о дополнительной технике безопасности. Пользоваться приборами следует только при полном отсутствии напряжения. Чтобы отключить напряжение, выключают автоматы в щите или откручивают пробки. Работать нужно в комфортной спецодежде, не стесняющей передвижений. Необходимо пользоваться исключительно качественным и цельным электроинструментом с изолированным кабелем без нарушений.

Какой может быть проводка

Сначала нужно выбрать тип проводки и разработать электрическую схему для гаража. Проводка в гараже может быть:

скрытой;
открытой.

С практической точки зрения особой разницы между скрытой и открытой проводкой в гараже нет. Главным преимуществом скрытой проводки является более привлекательный с эстетической точки зрения интерьер. Но если для квартир это действительно очень актуально, то для большинства гаражей подобные нюансы не имеют никакого значения. Да и подходит такой тип проводки далеко не для всех гаражей. Без особых проблем её можно проложить в стенах из кирпича или бетонных блоков.

Для прокладки скрытой проводки в гараже нужно прорезать штробы в стене

Открытая проводка может быть легко проложена в гараже любого типа. Причем процедура монтажа гораздо менее трудоемкая, чем для проводки скрытого типа. Ведь в этом случае не нужно прорезать штробы для укладки кабеля, устанавливать в стены монтажные коробки и специальные коробки для розеток и выключателей.

Открытая проводка в гараже легко монтируется

При выборе кабеля для проводки любого типа может возникнуть соблазн не покупать трёхпроводный, а ограничиться двухпроводным. Это не очень хорошая идея. Почти все современное электрооборудование рассчитано на подключение к сети с заземлением. Но главное — наличие заземления может однажды спасти вам жизнь, если какой-либо из электрических приборов окажется неисправным.

Открытая проводка в гараже и накладные розетки могут очень аккуратно смотреться

Перед тем как начать работу над созданием электрической схемы гаража, следует составить примерный список электроприборов, которыми вы будете пользоваться, определить наиболее удобные места для их подключения к электрической сети, подсчитать необходимое число розеток.

Трассы прокладки кабелей и проводов

После определения места установки светильников, выключателей и розеток, необходимо составить схему маршрутов электропроводки, эта фаза проектирования является главной частью работы. Схема и монтаж проводки значительно упрощается в том случае, если в своем доме или квартире обустроены подвесные потолки. В этом случае провода укладываются в гофротрубах и крепятся к черновому потолку.

С целью экономии провода маршруты проводки выбираются по кратчайшему расстоянию. В штробы под штукатурку укладывается провод, соединяющий распределительные коробки с выключателями и розетками. При стандартном варианте обустройства потолков электропроводка укладывается в предварительно пробитые штробы по стенам помещения. Для подключения осветительных приборов провод пропускается по каналам потолочных перекрытий. Пример прокладки кабельной линии, в соответствии с существующими нормами, предоставлен на схеме:

Составление плана маршрута электропроводки надо начинать с самой дальней точки электрической сети. В данном случае это будет двойная розетка в зале, ее необходимо соединить с распределительной коробкой, которую целесообразно установить у входа в помещение. Затем на схему наносится маршрут прохождения провода, подключающего вторую розетку.

Сеть освещения будет состоять из проводов, первый из которых проходит от коробки до выключателя, второй, подключенный к потолочному светильнику, уложен в канале плиты перекрытия. Распределительная коробка в зале получает электропитание по двум проводам от распределительного щита, установленного в прихожей. Также необходимо предусмотреть заземление в квартире, если это возможно. В этом случае проводка будет трехжильной.

По такому принципу надо составить схему прокладки проводки в остальных комнатах. Для полноты картины можно предположить, что на кухне смонтирован подвесной потолок. В этом случае электропроводка будет проложена в гофротрубах, закрепленной дюбель гвоздями к бетонной плите перекрытия, маршруты ее прокладки будут выбраны с учетом кратчайшего расстояния. Спуски к электрофурнитуре будут выполнены под штукатуркой.

Не следует забывать, что электроснабжение помещений производится как минимум двумя группами проводов, один из которых обеспечивает питание силовой сети, другой предназначен для сети освещения. Более подробно о том, как разделить электропроводку на группы, мы рассказывали в отдельной статье.

Можно существенно сэкономить, если розетки соединять меду собой «шлейфом», минуя распредкоробки. Опытные электромонтеры не рекомендуют практиковать данный способ подключения, вследствие возникновения большой токовой нагрузки на розетках. К тому же при применении такого способа подключения выход из строя одной розетки может вызвать обесточивание всей силовой сети.

В заключении, на основании готовой и правильно составленной схемы, производится расчет необходимого метража проводки и сечения проводов, необходимого количества розеток, выключателей и распределительных коробок. Сечение проводников подбирается из расчета предполагаемой токовой нагрузки потребителей. О том, как рассчитать сечения кабеля, мы рассказывали в отдельной статье.

Также рекомендуем просмотреть видео, на которых наглядно рассмотрены этапы составления схемы проводки, а также примеры готовых проектов:

Условные обозначения

Составление схемы щита

Проектирование электрики в 3D

План электрической проводки в частном доме

Теперь вы знаете, как должно осуществляться составление схемы электропроводки в квартире и частном доме. Как вы видите, чтобы самостоятельно составить план разводки кабеля и установки электрофурнитуры, нужно изучить все нюансы, которых достаточно много!

Рекомендуем также изучить:

Как рассчитать количество кабеля для электропроводки
Составление сметы на электромонтажные работы
Условные обозначения на электрических схемах

Расчет количества материалов

После создания схемы необходимо переходить к следующему этапу – подсчету количества материалов для электромонтажа. Для начала считайте количество кабеля. Учтите, что электропроводка в гараже будет как внутренняя, так и наружная (для прокладки от столба к счетчику и ввода), поэтому приобрести потребуется материалы для всех видов работ. От столба обычно прокладывают провод СИП, его сечение вам укажут в техусловиях на подключение, при этом согласно ПУЭ 7.1.34 и в таблице 2.4.2 «Наименьшее сечение или диаметр проводов ответвлений от ВЛ к вводам», сечение алюминиевых жил разрешено использовать не меньше чем 16 кв. мм, либо больше 2.5 кв. мм, если это питание отдельного электрооборудования (гараж таковым не является).

На основании выше сказанного (ПУЭ 7.1.34) проводка внутри гаража должна быть выполнена медным проводом или кабелем. Для прокладки проводки внутри гаража используйте ВВГнг-LS.

Чтобы правильно рассчитать сечение кабеля необходимо точно определить, какие электроприборы будут установлены внутри помещения. Суммарную мощность всех электроприборов нужно умножить на коэффициент «1,2» (запас мощности в 20%), на основании чего по таблице выбрать подходящее значение. На розетки прокладывайте кабель сечением токопроводящих жил в 2.5 кв. мм, к отдельным приборам – рассчитывайте по мощности.

Что касается длины, то ее обязательно берем с запасом, т.к. проводник будет разрезаться на части (от розетки к щитку, от выключателя к светильнику и т.д.). На каждое соединение проводов необходимо брать запас в 10-15 см.

Просчитайте точное количество розеток в гараже. Их должно быть не менее 2х. Одна для удлинителя (на случай ремонта машины), а вторая для стационарного электроприбора (к примеру, компрессора либо сварочного аппарата). Выключателя будет два: один для смотровой ямы, второй для главного освещения. При необходимости можно добавить еще выключатели для управления светом на каждой из стен, например.

Отдельное внимание необходимо уделить светильникам. В наше время популярностью пользуются светодиодные и люминесцентные светильники

Первый вариант более экономичный и долговечный, но в то же время и более дорогой.

При этом будет отлично, если сам светильник будет иметь высокий класс пылевлагозащиты – IP54 и выше

Это особенно важно, если гараж неотапливаемый и может скапливаться конденсат

Если будет осуществляться монтаж открытой электропроводки в гараже, необходимо также просчитать количество креплений, гофры либо кабель-каналов. Согласно СНиП 3.05.06-85 (таблица 2) шаг крепления открытой проводки в трубах диаметром 20 мм – не более 1 м, 32 мм – не более 1,4 метра Такие требования можно применить к прокладке кабеля в гофре. При этом есть требования для крепления кабеля без труб и гофр при открытой проводки, они описаны в ВСН 180-84. п.7.2., где сказано: «Расстояние между точками крепления проводов и кабелей должны быть не менее 500 мм при горизонтальной прокладке и 1000 мм — при вертикальной». В данном случае нужно учитывать требования, но фактически нужно крепить гофру каждые 0,3-0,7 метра, так, чтобы она не провисала.

Монтаж проводки скрытым способом мы не рекомендуем использовать, т.к. он более трудоемкий и вряд ли улучшит интерьер помещения. После того как все элементы будут рассчитаны, переходим к основному процессу.

Выбор проводов и кабелей по мощности нагрузок

Один из главных принципов организации электроснабжения заключается в правильном подборе сечения, типа изоляции и материала силового кабеля. Для этого существуют стандартные диаметры и соответствующие им величины мощностей, токовой нагрузки. Например, для 500 Ватт и тока в 2,17 Ампер достаточно медного провода в 0,43 квадратных миллиметра (0,62 алюминиевого).

Вообще выбор между медью и алюминием, открытой проводкой и уложенной в стены всегда будет актуален. Медный кабель выдерживает большую нагрузку при меньшем сечении, но он дороже. Алюминиевый провод жестче, сращивать его с медью не рекомендуется во избежание возникновения электрохимической коррозии. Открытая электропроводка (проложенная в пластиковом или металлическом рукаве) проще в устройстве, зато заглубленная безопаснее.

Использование для освещения низковольтных светильников позволяет уменьшить расход энергии, повысить безопасность. Большинство современных точечных светильников созданы по LED технологии, обладают повышенной яркостью при минимальном энергопотреблении, рассчитаны на 12-вольтное питание.

Если нет возможности (способности) выполнить необходимые расчеты, обращаются к электрикам. Но наугад, вслепую выбирать количество, сечение кабеля нельзя. Строго по размеру токовой нагрузки устанавливают автоматические выключатели. Лучше, чтобы они были немного с запасом, чем с недобором.

Виды монтажа электропроводки

Как соорудить наружную или подземную разводку к постройке самостоятельно? Просто нужно учесть ряд факторов.

Наружная линия

Требуется рассчитать как правильно и безопасно сделать подвод от линий электропередач к основной коробке. Используется только гибкий надежно изолированный кабель — не менее 6 мм2 для меди и 16 мм2для алюминия. Но эластичная медь обладает улучшенными характеристиками, поэтому разумнее взять на заметку этот вариант. Для длительной эксплуатации приобретают тросовые провода с изолирующим слоем или самонесущие.

Ввод делают через стену (перекрытие), применяя изоляторы, расстояние между подводами — от 200 мм. Входное отверстие предусматривает уклон наружу для отвода влаги. Не забывайте устанавливать изолирующие гильзы: разводка электропроводки в гараже безопасна, если исключить механические повреждения проводников.

При расстоянии от строения до основной силовой линии более 25 метров выполнение электропроводки своими руками возможно исключительно в гараже. При наружном подводе привлекают специалистов: проведение воздушных линий потребует наличия опор с минимальной высотой 3,75 м, отступ от зданий предусмотрен — 2,75 м. Вводной щит можно разместить снаружи, но этот способ нерационален.

Подземная линия

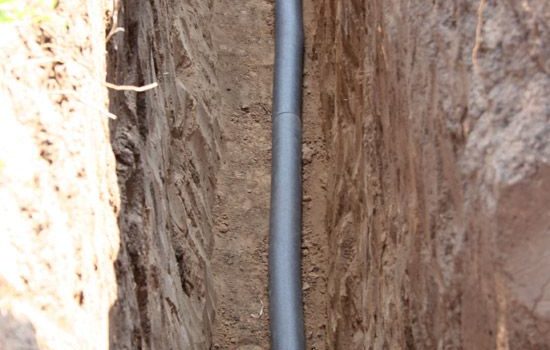

Перед тем, как сделать подземный подвод кабеля, стоит предусмотреть ряд требований:

Готовим отверстие в фундаменте на глубине полметра.
Подвод кабеля защищаем металлической трубой (традиционно Г-образной).
Если траншея на глубине до 2 м, подвод делаем в стальном коробе.

Для безопасности наверх укладывается резиновая сигнальная лента с надписью: «Не копать, кабель». Под фундаментом проводку защищаем трубой с диаметром в два раза превышающим сечение жилы. Недостаток способа — это трудоемкость и расходность, но подземный подвод безопасен, надежен и долговечен.

Наружная и внутренняя запитка

Необходимые элементы электропроводки

Есть ряд аппаратов и устройств, которые обязательно должны быть в гараже:

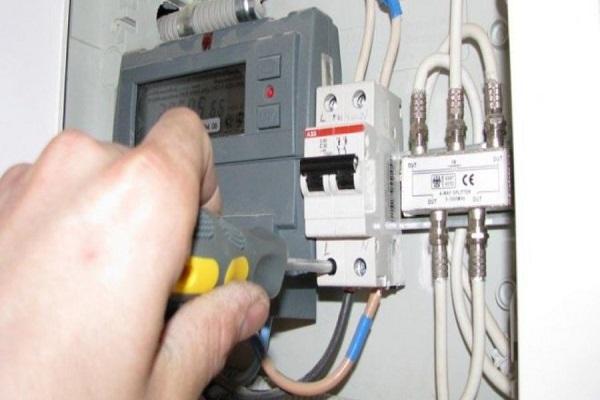

Счётчик электроэнергии. Если подключение гаража производится от квартиры, то электросчётчик не нужен.
Вводной автомат. Отключает электроэнергию в гараже при коротком замыкании или токах перегрузки. Ток автомата определяется по разрешённой мощности в кооперативе. Если подключение произведено от частного дома или квартиры, то ток автомата выбирается не больше вводного автомата в квартире или частном доме.
УЗО (устройство защитного отключения). Оно отключает электропитание от сети при появлении тока утечки на «землю» или человека.
Понижающий трансформатор. Если в гараже есть смотровая яма, то стационарные и переносные светильники в ней должны быть на пониженное напряжение. По ГОСТу вторичная обмотка трансформатора должна быть заземлена. Иногда к светильникам 12В подключают зарядное устройство для аккумулятора, если в нём есть соответствующий выход.
Заземление. Все розетки, светильники и другие электрические приборы необходимо заземлять. К примеру, в металлическом гараже заземлять необходимо весь гараж, а также все металлические части.

Важно! Использовать в качестве заземления нулевой провод категорически запрещается!

Можно с помощью автоматов разделить разные электроприборы – отдельно светильники, отдельно розетки. Целесообразно отдельными автоматами включать зарядное устройство и сварочный аппарат.

Схема при подключении 380В отличается большим количеством проводов.

Электропроводка в гараже своими руками – пошаговая инструкция монтажа

Шаг 1: Подготовка и безопасность

Вынесите из гаража емкости (канистры) с бензином, а также с керосином или краской (если таковые имеются). По правилам пожарной безопасности заправлять автомобиль в гараже нельзя. Также нельзя и пользоваться промывочными керосиновыми материалами. Если вы все-таки не можете соблюсти эти правила, то помещение будет отнесено в классу В-la, а значит при установке проводки должны использоваться газоводопроводные трубы, а все лампы относиться к классу взрывобезопасных. Также придется все предохранители и выключатели (от осветительных цепей) установить отдельно во взрывобезопасном помещении. Как вариант – на улице.

Шаг 2: Выбираем провод

Для нашей электропроводки можно закупить как медный, так и алюминиевый провод (первый предпочтительнее).

Сколько закупить проводов – об этом лучше спросить у электрика или поинтересоваться у продавца (существуют специальные таблицы по расчету электропроводки). Решаем, какую проводку выбрать лучше (открытую по стенам или скрытую – которая будет спрятана под слоем штукатурки). Для скрытой требования к изоляции будут ниже (нужен только один слой). Если будет и часть открытой, то кабель понадобится уже с двойной изоляцией.

Шаг 3: Проводим провод через стену

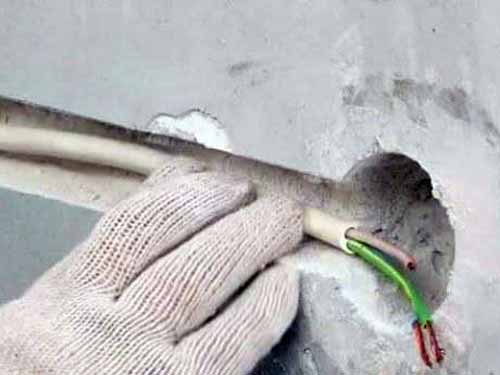

Тянуть линии нужно через трубы с уплотненным заполнителем (волокнистым). Для освещения территории гаража можете купить светильники. Их удобно расположить в проемах стен. Лампы должны быть напряжением не больше 36 В, если речь идет о переносных лампах, то вообще – до 12 В. Для запитки переносных электроприборов можно использовать гибкий провод (он должен быть с медными жилами, плюс резиновая изоляция). Использовать кабели например с полиэтиленовой изоляцией стандартами вообще запрещено. Сама система гаражного освещения должна подключаться только в одном месте (не как с выключателями на каждый квартирный светильник), это фактически приводит к установке двух проводок.

Шаг 4: Устанавливаем розетки

Разные блоки устанавливаемых розеток должны подключаться отдельными друг от друга силовыми кабелями (чтобы не было перегрузки при подключении). Розетки для будущих электроприборов желательно вывести за пределы взрывоопасной зоны. Либо закупить розетки с учетом пожарной безопасности помещения. Подобные устройства желательно установить в большом количестве (по всему периметру гаража: не бойтесь, их много все равно не будет), а высоту, советуют специалисты, выбрать в метре от пола. Кабель к каждой их них должен быть максимального сечения. Розетки хорошо иметь рядом с дверью и возле ворот (если вам понадобится пользоваться инструментом на улице).

Шаг 5: Занимаемся защитной аппаратурой

Обратите внимание на тип отделочных материалов и проводят они ток или нет, а также учтите, из чего вообще построен ваш гараж (из бетона, камня или металла). Желательно защитить себя от пожара защитной аппаратурой

Кабели внутренней проводки монтируют через электрический щиток (для этого понадобится металлический шкаф небольших размеров с дверцей). Нужно установить электросчетчик с группой автоматов, подключить к счетчику кабель. Каждый кабель провести к фазному проводу.

Прочитайте еще раз все внимательно и воспользуйтесь советами, чтобы потом не думать о ремонте электропроводки.

Последовательность действий по монтажу электрической проводки своими руками

Начинают работу с составления схемы. Следующий этап – монтаж счетчика и группы автоматических выключателей вместе с главным, стоящим на входе. При необходимости заменяют/устраивают ввод кабеля от внешнего распределительного щитка к гаражу.

Удобно разместить прибор учета и рубильники в специальной коробке (пластиковой или металлической), снабдив указателями, какой автомат к какому участку сети относится. Такой алгоритм позволит без проблем вести прокладку кабеля в гараже, оставив подключение к питающему напряжению напоследок.

Установив розетки, выключатели, смонтировав источники освещения, к ним присоединяют кабель. Все болтовые соединения надежно затягиваются, от этого зависит качество работы оборудования.

В самом конце выполняют подключение к автоматам, после чего осуществляют пробный запуск. В правильно собранной схеме все будет работать.

Уличные работы

Чтобы правильно организовать устройство проводки, проведение электромонтажных работ, сначала необходимо выполнить прокладку наружной линии. Этим могут заниматься специально уполномоченные специалисты из местного отделения Энегронадзора, обученные по группе электробезопасности. Они же занимаются установкой и пломбированием счетчика.

Заземление прокладывается от контура. Это может быть зарытый в землю толстый металлический лист или бочка, к которой приварен штырь со специальной клеммой для крепления линии. Кабель (медный или алюминиевый) прикручивают болтом к штырю, обеспечивая защиту от внешних атмосферных воздействий, а потом вводят внутрь гаража.

Прокладка внутри помещения

После того, как установлен электрический счетчик, переходят к разводке кабеля внутри гаража. Процедура простая: отрезки провода укладываются в рукав (пластиковый или металлический), который закрепляется на стенах. Полезно оставлять при расчете длины кабеля небольшой запас: это избавит от неприятных неожиданностей в случае ошибки, а обрезать излишки никогда не поздно.

Провод прокладывается без натяжки и лишних усилий, с максимальным соблюдением прямых углов. Правильно выполненная электропроводка и работает хорошо, и выглядит эстетично.

Подключение счетчика электроэнергии

Лучше поставить электросчетчик, выдерживающий ток в 50 Ампер. С выбором конкретной модели, прошедшей сертификацию и разрешенной к установке, подскажут в соответствующем органе. Самодеятельность здесь неуместна: она приведет к возникновению лишних проблем, конфликтным ситуациям и штрафам. К тому же прибор учета обязательно пломбируется специальным образом, а сделать это может только уполномоченный работник Энергосбыта.

Подключение УЗО и автоматов

После установки счетчика и прокладки внешнего кабеля потребитель имеет полное право приступить к самостоятельному монтажу автоматов, УЗО, электроарматуры. Перед тем, как подключить приборы, следует помнить, что соблюдение требований безопасности при работе с электричеством – это не прихоть, а необходимая мера.

Все действия выполняются при обесточенной линии, сухими руками, в защитных перчатках, в адекватном состоянии. Удобно разместить УЗО и выключатели на особой колодке, в одном корпусе с защитной прозрачной крышкой, непосредственно вблизи счетчика.

Розетки и выключатели

Арматура выбирается соразмерно своим потребностям, но одного типа, прошедшая сертификацию, а также, по возможности, во влагозащищенном исполнении (розетки).

Большинство гаражей являются неотапливаемыми зданиями, влажность воздуха там высокая, поэтому защитная крышка на розетке защитит ее контакты от окисления.

Освещение смотровой ямы

Чтобы провести в яму свет, используют низковольтный трансформатор, установленный на специальном щитке. От него запитывают освещение и розетки. Мощности трансформатора должно хватать с учетом всех задействованных потребителей.

Электроприборы

Правила монтажа розеток и выключателей, используемых для открытого и скрытого варианта проводки, существенно различаются. В случае скрытой проводки вам потребуются для этих целей специальные монтажные коробки, устанавливаемые в заранее подготовленные в стене ниши. Для изготовления подобных ниш в стенах из сухой штукатурки, шлакобетона или кирпича придётся воспользоваться электродрелью или шлямбуром. Для пробивки отверстий и ниш в бетонных стенах вы можете использовать любой электроинструмент ударно-вращательного действия.

Установка электрических изделий при открытом варианте электропроводки в гараже производится путём непосредственного крепления основания изделия на стене.

Для присоединения проводников к клеммам электрических изделий необходимо снять изоляцию с концов каждой жилы проводки и тщательно зачистить их. Затем следует вставить конец жилы в клеммный контакт и при помощи отвёртки затянуть место крепления специальным крепёжным винтом.
