Промышленные реле давления

Схемы подсоединения воздушного реле

Компрессорный прессостат производится для подсоединения к различным по нагрузке электросхемам. В соответствии с номиналом линии электропитания подбирается соответствующая модель релейного блока.

Вариант #1: к сети с номиналом 220 В

Если приводной электродвигатель представлен однофазным устройством, в этом случае устанавливается реле номиналом 220 В с двумя группами контактов.

Для работы с однофазной нагрузкой производители рекомендуют обустраивать узел с помощью моделей серии РДК: хТ10Р-х; хТ10К-х; хТ19П-х, т. к. эти устройства имеют по две контактных группы

Вариант #2: к трехфазной сети с напряжением 380 В

Для трехфазной нагрузки цепи на 380 В может быть использован один из вариантов: модификация реле на 220 В или 380 В, с тремя контактными линиями, для одновременного отключения всех трех фаз.

Оба метода имеют различные схемы. Рассмотрим первый вариант:

Для работы в трехфазной электрической цепи используется прессостат РДК-хТ18П-х. Эта модель оснащена тремя контактами и способствует одновременной коммутации всех фаз

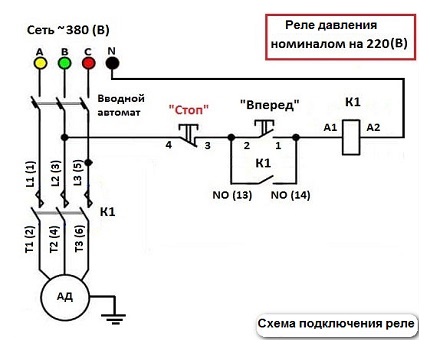

Выбрав второй метод, производится питание от одной фазы (ноль) и в этом случае номинал реле должен быть на 220 В. Более подробно на следующей схеме:

Допускается применение телепрессостатов серии РДК: хТ10Р-х, хТ10К-х и хТ19П-х с трехфазной нагрузкой, однако использование такой схемы предполагает неполное отключение от питающей сети. Конкретнее – одна фаза будет постоянно подключена к нагрузке

После подсоединения к электропитанию необходимо разобраться с дополнительными возможностями, представленными в воздушных блоках для эжекторов.

Проведение работ по подключению и настройке реле давления для гидроаккумулятора

Хотя многие считают процесс монтажа и регулировки прибора сложным для понимания, на самом деле он таковым не является. Каждый владелец загородного дома с наличием скважины или колодца может самостоятельно подключить и настроить устройство для обеспечения строения водой.

Одна из схем подсоединения гидроаккумулятора к системе

Стандартная схема подключения реле давления к гидроаккумулятору

Готовое изделие взаимодействует как с водопроводной, так и с электрической системой здания. При смыкании и размыкании контактов подается либо перекрывается жидкость. Прибор давления устанавливается стационарно, так как перемещаться его с места на место нет необходимости.

Указано назначение контактных групп прибора

Для подключения рекомендуется выделить отдельную линию электричества. Непосредственно от щитка следует провести кабель с медной жилой сечением 2,5 кв. мм. Не рекомендуется соединять провода без заземления, ведь сочетание воды и электричества таит скрытую опасность.

Наглядная схема для самостоятельного подключения реле

Кабели следует пропустить через отверстия, располагающиеся на пластиковом корпусе, после чего подсоединить к контактной колодке. Она содержит клеммы для фазы и ноля, заземления, проводов для насоса.

Правильная настройка реле давления гидроаккумулятора

Для регулировки прибора требуется точный манометр, позволяющий определить давление без ошибок. Ориентируясь на его показания, можно произвести относительно быструю настройку. При повороте гаек, расположенных на пружинах, можно уменьшить или увеличить давление. Во время настройки необходимо придерживаться определенной последовательности действий.

Ведутся работы по настройке прибора

Итак, регулировка реле давления для гидроаккумулятора осуществляется следующим образом.

Система включается, после чего при помощи манометра отслеживаются показатели, при которых происходит включение и отключение устройства;
Сначала настраивается пружина нижнего уровня, имеющая большие размеры. Для регулировки используется обычный гаечный ключ.
Производится тестирование выставленного порога. Если есть необходимость, то предыдущий пункт повторяется.
Далее крутится гайка для пружины, позволяющей выставить верхний уровень давления. Она имеет меньшие размеры.
Работа системы полностью тестируется. Если по каким-то причинам результаты не удовлетворяют, то производится повторная настройка.

Демонстрируются регулировочные гайки устройства

Описание датчика и насосной системы

Датчик давления воды – электрический прибор, обеспечивающий регулировку давления в гидроаккумуляторе для насосной станции. Также оно следит за напором жидкости в трубопроводе и включает, либо отключает подачу воды в бак гидроаккумулятора.

Происходит это благодаря замыканию проводов. Превышение допустимого порога размыкает контакты и реле отключает насос. Падение ниже установленного уровня замыкает контакт устройства, включая подачу воды. Вручную настроить можно как верхний, так и нижний пороги.

Схема работы реле давления

Основные понятия реле давления для системы с гидроаккумулятором:

Рвкл – нижний порог давления, включение питания, в стандартных настройках равен 1.5 бар. Контакты соединяются, и подключаемый к реле насос начинает закачивать воду;
Рвыкл – верхний порог давления, выключение питания реле, лучше устанавливать на 2.5-3 бара. Цепь разъединяется, и автоматический сигнал прекращает работу насосов;
дельта Р (ДР) – показатель разницы давления между нижним и верхним порогами;
максимальное давление – как правило, не превышает 5 бар. Это значение отображено в характеристиках устройства регулирования для систем водоснабжения и не изменяется. Превышение приводит к поломке оборудования или сокращению гарантийного эксплуатационного срока.

Главным элементом реле давления для гидроаккумулятора является мембрана, реагирующая на давление воды. Она изгибается в зависимости от напора и сообщает механизму о том, насколько поднимается или опускается давление воды в насосной станции. Изгиб переключает контакты внутри реле. Противодействует натиску воды специальная пружина (которая затягивается для регулировки). Пружина поменьше определяет дифференциал, то есть разницу между нижним и верхним порогом давления.

Гидроаккумулятор и реле давления образуют надёжную систему по обеспечению водоснабжения любых помещений, хозяйственных построек, полей и другого. Автоматика для насоса также необходимая часть – благодаря ей становится максимально просто контролировать сбор воды и быстро накачивать жидкость в бак и в трубы.

Устройство реле давления насосной станции

Всегда можно подсоединить дополнительный гидроаккумулятор, а также реле, автоматику, датчики и насосы.

Регулировка реле давления для гидроаккумулятора

Прежде чем присоединять оборудование к баку, следует проверить работоспособность реле и отрегулировать его. Снимать показания рекомендуется механическим манометром. Он более точек и менее подвержен внутренним поломкам, из-за которых его показания могут не соответствовать действительности.

Далее будет следовать инструкция, как правильно настроить реле давления. В первую очередь, необходимо ознакомиться с паспортом устройства, насоса и бака гидроаккумулятора, чтобы выяснить пределы давления для этих элементов насосной станции. Целесообразней всего при покупке заранее ознакомиться с данными параметрами и подстроить их друг под друга.

Далее следует действовать в следующем порядке:

Открыть потребление воды (кран, шланг, вентиль), чтобы благодаря манометру увидеть давление, при котором срабатывает реле и включается насос. Обычно это 1.5-1 бар.
Потребление воды отключается, чтобы поднять давление в системе (в баке гидроаккумулятора). Манометром фиксируется предел, при котором реле отключает насос. Обычно это 2.5-3 бара.
Отрегулировать гайку, присоединённую к большой пружине. Она определяет значение, при котором включается насос. Чтобы увеличить порог включения надо затянуть гайку по часовой стрелке, чтобы уменьшить – ослабить (против часовой стрелки). Повторять предыдущие пункты до момента, когда давление включения не будет соответствовать желаемому.
Регулировка датчика выключения происходить гайкой на малой пружине. Она отвечает за разницу между двумя порогами и принцип настройки такой же: чтобы повысить разницу (и увеличить давление выключения) – затянуть гайку, чтобы уменьшить – ослабить.
Не рекомендуется за один раз делать поворот гайки более чем на 360 градусов, поскольку они очень чувствительные.

Защита от коротких замыканий

В случае повреждения изоляции в цели и по другим причинам может возникнуть КЗ. Чтобы избежать повреждения ТТР используются специальные предохранители. Они разработаны для применения в комплексе с твердотельными изделиями.

Их легко распознать по следующим спецификациям:

gR — вставки плавки, работающие в широком диапазоне I. Они используются для защиты полупроводников. На сегодня это одни из наиболее быстродействующих приборов.
gS — как и прошлые предохранители, могут работать во всех диапазонах I. Применяются в случае высокой нагрузки, а также для защиты полупроводников.
aR — вставки плавки, не имеющие ограничений по I работы. Они устанавливаются для защиты полупроводников от КЗ. Недостатком таких изделий является высокая цена. Вот почему многие отдают предпочтение более доступным автоматам B-класса.

Особенности устройства и принцип работы

Многочисленные разновидности реле давления, которое комплектуется практически со всеми насосными станциями, устроены примерно одинаково.

Внутри пластикового корпуса находится металлическое основание, на котором закреплены остальные элементы:

мембрана;
поршень;
металлическая платформа;
узел электрических контактов.

Сверху под пластиковой крышкой расположены две пружины – большая и малая. Когда мембрана испытывает давление, она толкает поршень.

Он, в свою очередь, поднимает платформу, которая воздействует на большую пружину, сжимая ее. Большая пружина сопротивляется этому давлению, ограничивая движение поршня.

Небольшого расстояния, которое разделяет большую и малую регулировочную пружины, достаточно для того, чтобы регулировать работу целого комплекса приборов. Платформа под давлением от мембраны постепенно поднимается до тех пор, пока ее край не дойдет до малой пружины. Давление на платформу в этот момент увеличивается, в результате ее положение изменяется.

Это вызывает переключение контактов, что изменяет режим работы насоса, и он выключается. Для переключения контактов имеется специальный шарнир с пружинкой.

Когда платформа преодолевает уровень, на котором находится этот шарнир, электрические контакты изменяют положение, размыкая цепь электропитания. В этот момент происходит отключение насоса. После чего вода перестает поступать и давление, оказываемое на мембрану, снижается по мере расходования воды из гидроаккумулятора.

Соответственно, платформа плавно опускается. Когда ее положение оказывается ниже, чем пружинный шарнир электрических контактов, они поднимаются, снова включая электропитание.

Реле давления – это небольшое устройство, которое позволяет включать и выключать насос в зависимости от наличия или отсутствия воды в гидроаакумуляторе

Насос закачивает воду в гидробак, мембрана реле давит на платформу, она поднимается, достигает большой пружины и т.д. Цикл возобновляется и производится в автоматическом режиме.

С помощью большой пружины задается показатель давления, при котором насосный агрегат необходимо включить, а малая определяет не “потолок” допустимого давления в системе, как можно подумать, а разницу между этими двумя показателями. Это важный момент, который пригодится при изучении порядка действий при настройке реле давления собственного насоса.

Регулятор давления конденсации типа KVR

конденсации

В комплекте с регулятором KVD или клапаном NRD регулятор KVR обеспечивает достаточно высокое давление жидкости в ресивере при любых изменениях условий эксплуатации. Регулятор давления конденсации KVR имеет штуцер для подсоединения манометра, который служит для настройки давления конденсации.

Если конденсатор с воздушным охлаждением и ресивер размещены снаружи помещения и работают при низкой температуре окружающего воздуха, могут возникнуть трудности с пуском системы после продолжительной остановки.

В этом случае регулятор KVR устанавливают перед конденсатором с воздушным охлаждением, а сам конденсатор обводят байпасным трубопроводом с установленным на нем обратным клапаном типа NRD.

Обратный клапан предотвращает обратное натекание хладагента в процессе пуска установки.

Регуляторы KVR используются также в системах с регенерацией тепла. В этом случае регуляторы KVR устанавливают между теплообменником-утилизатором и конденсатором.

Во избежание заброса жидкости в конденсатор, между конденсатором и ресивером устанавливается обратный клапан NRV.

Регулятор KVR может использоваться в качестве перепускного клапана в холодильных установках с автоматическим оттаиванием. В этом случае он устанавливается на специальном трубопроводе между испарителем и ресивером.

Примечание! Никогда не используйте регулятор KVR как предохранительный клапан.

Настройка реле

При правильном давлении воздуха в накопителе и чистых фильтрах можно приступать к настройке реле воды в насосной установке. Работу по регулировке ведём в такой последовательности:

После отключения насоса производим слив воды из трубопровода. Для этого открываем нижний кран в системе. При помощи отвёртки или гаечного ключа снимаем крышку с реле.
Включаем насос, который произведёт закачку воды в систему.
В момент выключения насосного агрегата необходимо записать показания манометра. Так вы узнаете текущее верхнее давление.
После этого стоит немножко приоткрыть кран, который находится в наивысшей точке системы. Если у вас одноуровневая система, то откройте кран, наиболее удалённый от насоса. Когда давление понизится до определённого значения, насосный агрегат снова запустится. Вам стоит засечь показания манометра в момент запуска и снова их записать. Так вы найдёте текущее нижнее давление. Отняв полученные результаты, вы получите разницу давлений, на которую и настроено ваше реле. Кроме записи показаний оцените напор из открытого крана (самого дальнего в системе).
Если напор оказался недостаточным, то нижнее давление необходимо увеличить. Для этого агрегат нужно отключить от электропитания и поджать гайку на большой пружине. Если вам нужно уменьшить напор, то пружину стоит ослабить.
Переходим к настройке разности давлений, которую вы уже узнали, отняв найденные показатели. Оптимальные показатели должны быть в пределах 1,4 атм. Если ваш результат меньше, то это может вам дать более равномерную подачу воды, но более частый запуск насоса. Это может привести к преждевременному износу агрегата. Если ваш результат превышает оптимальные показатели, то работа будет проходить в более щадящем режиме, но станет ощутимой разница между предельно высоким и низким напором. Чтобы настроить этот параметр, нужно поворачивать гайку на малой пружине. Чтобы увеличить разность давлений, необходимо повысить силу сжатия. Ослабление пружины вызовет обратное действие.
После проведения регулировки стоит проверить её эффективность. Для этого воду из системы снова сливают, к насосному оборудованию подключается электропитание и агрегат запускается. Дальнейшие действия повторяют, пока настройки реле не будут вас устраивать.

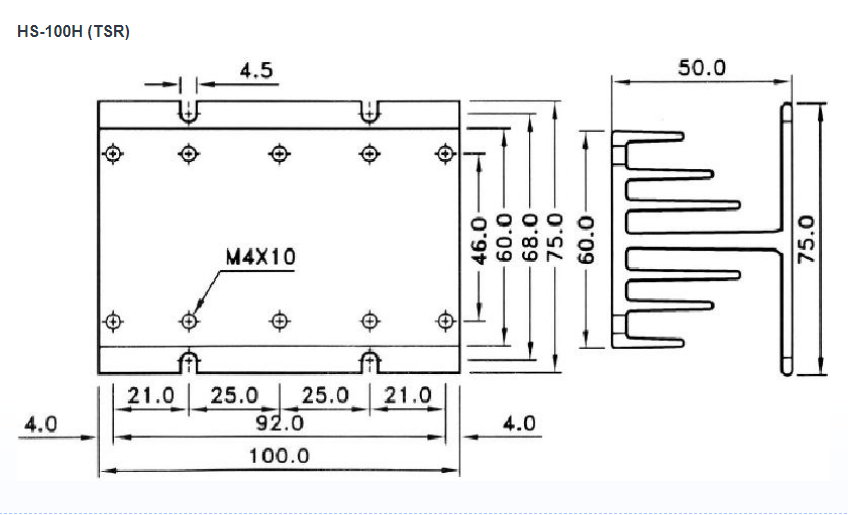

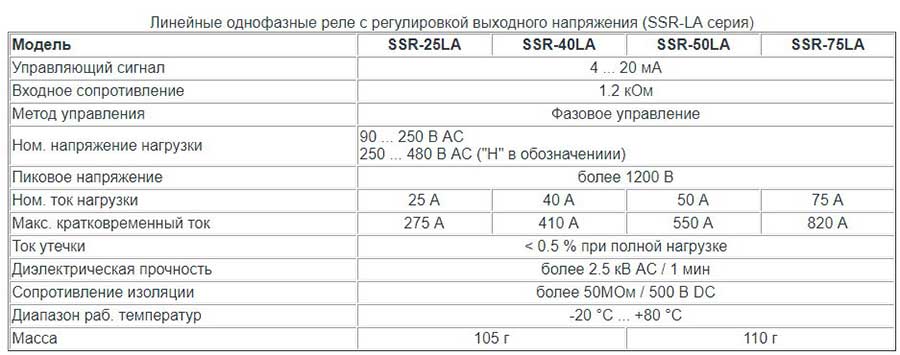

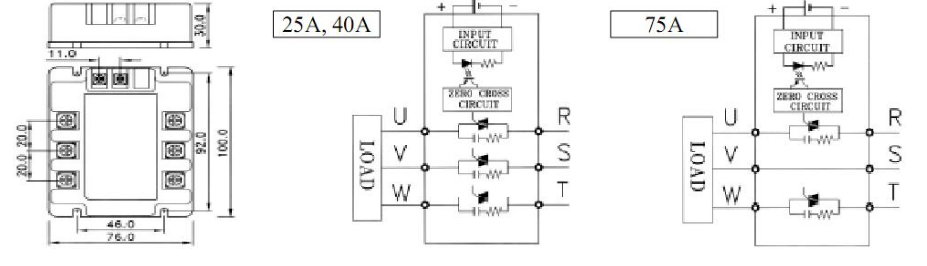

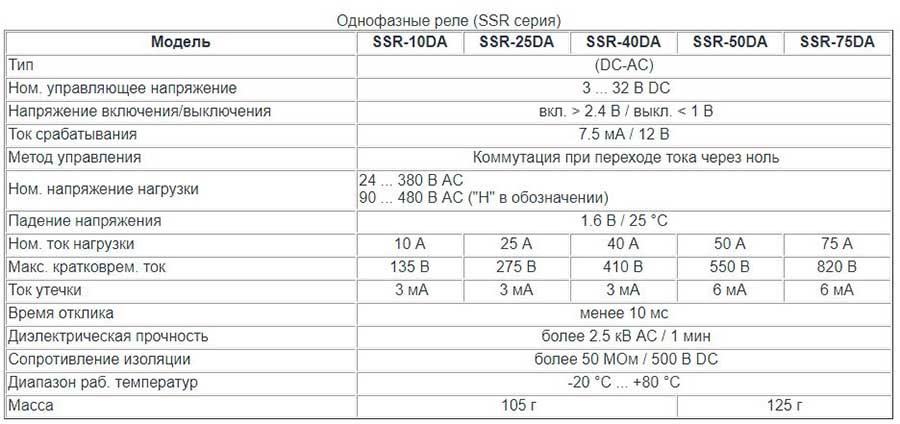

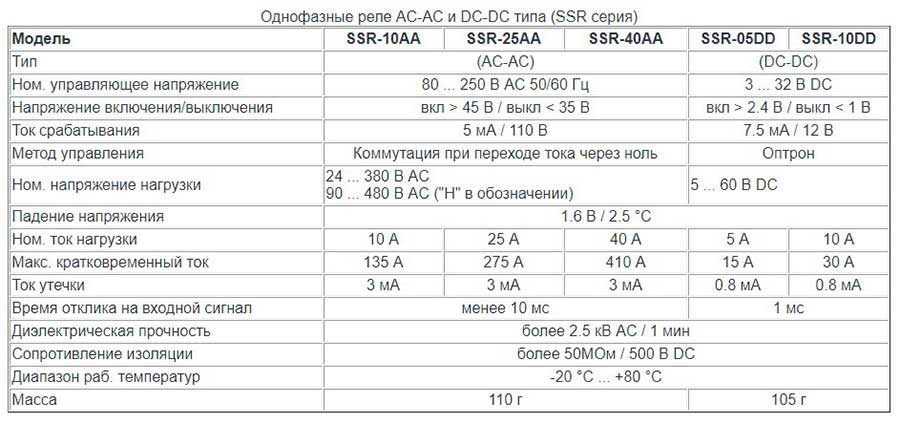

Твердотельные реле серий SSR и TSR

Сегодня в продаже встречаются модели TSR и SSR. Рассмотрим их подробнее.

Особенности

Изделия имеют сопротивление изоляции от 50 Мом и более при проверке мегаомметром на напряжение 500 Вольт. Изоляция на входе и выходе отличается прочностью, равной 2 500 Вольт. Мощность управления небольшая — 12 Вольт*7,5А.

Стоит выделить минимальное излучение ЭМ помех, что гарантируется коммутацией при переходе через ноль, а также высокий параметр перегрузки по I. Допускается превышение номинального I в десять крат на время до одного периода.

Расшифровка

Название изделия имеет следующий вид — SSR (1) — 40 (2) D (3) A (4) — Н (5). Цифры в скобках соответствуют номеру расшифровки:

SSR или TSR — твердотельное реле (однофазное или трехфазное соответственно).
Нагрузочный I. Цифра соответствует параметру тока. В нашем случае — 40 А.
Сигнал на входе. Здесь возможны следующие варианты:
- L — от 4 до 20 мА (линейное ТТР).
- D — от 3 до 32 В постоянного I (включения и отключения).
- V — переменное сопротивление.
- A — от 80 до 250 Вольт переменного I (включения и отключения).
Напряжение на выходе:
- D — постоянное.
- A — переменное.
Диапазон напряжения на выходе:
- H — от 90 до 480 Вольт (переменное).
- Нет — от 24 до 380 Вольт (переменное).

Структура условных обозначений пневмореле

В маркировке реле воздушного давления указывается весь опциональный набор устройства, особенности конструкции, в том числе и информация о заводских параметрах настройки дифференциала давления.

Производственные модели фирмы Condor выпускают оснащение для контроля давления в обширном ассортименте. Серия MDR направлена на применение для эжекторов различной мощности

Разберем более подробно обозначения на примере приборов для воздушных эжекторов РДК – (*) (****) – (*)/(*):

РДК – серия реле для компрессоров;
(*) – количество резьбовых портов: 1 – один порт с внутренней резьбой 1/4”NPT; 4 – четыре разъема;
(****) – тип конструктивного исполнения корпуса: T10P – исполнение 10 с выключателем «рычаг»; T10K – выключатель «кнопка»; T18P – выполнение 18 с выключателем «переключатель»; T19P – 19 с;
(*) – заводские настройки порогового срабатывания: 1 – 4…6 бар; 2 – 6…8 бар; 3 – 8…10 бар;
(*) – диаметр разгрузочного клапана: отсутствие символа означает стандартизированный параметр 6 мм; 6,5 мм – 6,5 мм.

Разница минимального и максимального порогов давления устанавливается производителем и, как правило, имеет значение 2 бар.

Однако возможна и ручная корректировка диапазона двух значений – максимальное и минимальное, но только в сторону понижения.

Специфика настройки реле давления для насосных станций изложена в следующей статье, с содержанием которой мы советуем ознакомиться.

Дифференциальное реле (реле контроля смазки)

Реле контроля смазки (реле разности давлений) предназначено для контроля давления масла в системе смазки компрессора. Контакты прибора размыкаются при разнице давлений 0,98·105 Па и замыкаются при повышении перепада давлений на величину дифференциала. Дифференциал, не регулируемый в диапазоне температур окружающего воздуха от 0 до +60°С, составляет не более 0,29·105 Па.

Реле контроля смазки РКС-1Б (рис. 4) применяется в 5-ва-гонной секции БМЗ. Оно виброустойчивое и брызгонепроницаемое. В нижней части корпуса (7) есть штепсельный разъем (21) для подключения к электрической цепи и винт (20) для заземления прибора. Кроме того, винтами к корпусу прикреплены два чувствительных элемента (4) и (12), в которых расположены опора (6), сильфоны (5), связанные между собой штоком (11). Чувствительные системы прибора соединяют с помощью штуцеров (3) и накидных гаек (2) с трубопроводами (1), в которых контролируется перепад давлений.

Рис. 4 – Реле давления РКС-1Б (а) и его схема (б)

В корпусе смонтированы также рычажный механизм и узел настройки. Рычажный механизм состоит из рычагов (8) и (18), подвижных контактов (16) и прикреплен к основанию корпуса двумя винтами (15). Головка рычага (8) соединена с верхним концом пружины (13), нижний конец которой связан с ушком переключателя (14). Узел настройки объединяет пружину (25), винт (24), указатель (10) и планку шкалы (9). Винт (24) фиксируется стопором (23).

Давление в нижнем чувствительном элементе (4), который соединен со стороной нагнетания масляного насоса, будет больше, чем в верхнем, сообщающемся с картером компрессора. При заданном перепаде величина этих давлений уравновешивается усилием пружины (25), и контакты (17), (22) прибора замкнуты. При снижении перепада до величины, установленной на шкале, пружина (25) поворачивает рычаги (8) и (18) против часовой стрелки. Ось пружины (19) пересекает ось переключателя (14), и контакты размыкаются. При повышении перепада давлений на величину дифференциала детали механизма перемещаются в обратном направлении и контакты замыкаются.

Дифференциальное реле давления фирмы «Данфосс» (рис. 5) применяется для остановки компрессора в случае снижения давления масла в системе. На корпусе (7) прибора установлены два сильфона (2) и (10), соединенные трубопроводами (1) и (11) с двумя частями системы, где необходимо контролировать перепад давлений. Большинство деталей прибора сходно по конструкции с соответствующими деталями реле МР-15.

Через трубопровод (1) прибор подключают к картеру компрессора, а через трубопровод (11) – к системе смазки. Натяжение пружины (3) регулируют маховиком (5). Если давление масла в системе станет выше, чем в картере, на минимально допустимую величину, сильфон (10) преодолеет силу натяжения пружины (3) и сильфон (2) даст импульс замыкания контактов (14).

Рис. 5 – Дифференциальное реле давления

При уменьшении давления в системе смазки пружина (3) переместит шпиндель (4) вниз, верхний упор (6) шпинделя повернет рычаг (13) и контакт (14) разомкнётся (электродвигатель компрессора выключится). Таким образом, этот прибор реагирует не на абсолютное давление, а на разность давлений.

Если перепад давлений возрастет, после того как компрессор был выключен, то усилие, создаваемое увеличившимся давлением, переместит шпиндель (4) вверх и нижний упор (8) снова замкнет контакт (14).

Увеличение разницы давлений со стороны двух сильфонов, необходимое для повторного включения, то есть дифференциал прибора, зависит от расстояния между упорами, регулируемого поворотом гайки (9).

Для предупреждения слишком частого включения и отключения компрессора при изменении давления масла в электрическую цепь часто подключают реле времени, чтобы задержать повторный пуск машины на некоторое время. Подключающие провода вводят в прибор через втулку (12).

В электросхеме 5-вагонной секции постройки ГДР применяют два реле времени. Одно предназначено для выдержки времени между пуском вентилятора конденсатора и вентилятора компрессора, а другое – для выдержки времени между пуском компрессора и включением реле давления масла.

Назначение

В системах автоматики и управления широко применяются промежуточные реле (см. фото ниже). Эти аппараты коммутируют управляющие сигналы, управляют мощными устройствами, разделяют управляющие цепи от силовых и выполняют не мене важную роль, чем силовые реле.

Свое название промежуточное реле получили из-за положения в схемах автоматики и управления. Они находятся между источником задания и исполнительным устройством, таким как контактор, поэтому становится понятно, почему так назвали реле.

Получить дополнительную информацию о назначении и разновидностях изделий вы можете, просмотрев данное видео:

Описание ассортимента

Конструкция и принцип действия

Реле для регулировки давления имеет простую разборную конструкцию, благодаря которой пользователь может самостоятельно настраивать работу гидроаккумулятора, сужать или расширять параметры.

Внутренние детали скомпонованы в прочном пластиковом корпусе, напоминающем коробочку неправильной формы. Она имеет гладкую поверхность и только 3 наружных рабочих элемента: два муфтовых зажима для электрокабелей, идущих от сети и насоса, и металлический патрубок ¼, ½, 1 дюйм для подключения к системе. Резьба на патрубке бывает как наружной, так и внутренней.

Чтобы снять корпус прибора, необходимо вооружиться плоской отверткой и неторопливо и осторожно открутить утопленный в пластик винт, расположенный над осью большой пружины

Внутри находится основание, к которому крепятся рабочие элементы: большая и малая пружины с регулировочными гайками, контакты для подключения, мембрана и пластина, меняющая свое положение в зависимости от повышения/понижения параметров давления в системе.

Контакты двух электрических цепей, замыкаемые при достижении предельных параметров давления, находятся под пружинами, которые закреплены на металлической пластине. Когда давление повышается, мембрана гидробака деформируется, давление внутри груши увеличивается, масса воды давит на пластину. Та, в свою очередь, начинает воздействовать на большую пружину.

При сжатии пружина срабатывает и размыкает контакт, подающий напряжение на двигатель. В результате этого насосная станция отключается. С понижением давления (обычно это в интервале 1,4 – 1,6 бар) пластина встает в исходное положение и контакты снова замыкаются – мотор начинает работать и производить подкачку воды.

При покупке новой насосной станции рекомендуется произвести тестирование оборудования, чтобы убедиться в работоспособности всех составных частей. Проверка эксплуатационных качеств реле происходит в последовательности, изложенной ниже. В качестве примера – модель Haitun PC-19.

У механических моделей индикации и панели управления нет, однако они могут быть снабжены кнопкой принудительного включения. Она необходима, чтобы заставить функционировать.

Выводы и полезное видео по теме

Представленные видеоролики помогут лучше понять работу твердотельных реле и ознакомиться со способами их подключения.

Практическая демонстрация работы простейшего твердотельного реле:

Разбор разновидностей и особенностей работы твердотельных реле:

Тестирование работы и степени нагрева ТТР:

Смонтировать электрическую цепь из твердотельного реле и датчика может практически каждый человек.

Однако планирование рабочей схемы требует базовых знаний в электротехнике, потому что неправильное подключение может привести к удару током или короткому замыканию. Зато в результате правильных действий можно получить массу полезных в быту приборов.
