Поломки IP-камер видеонаблюдения

Наиболее частыми поломками в работе систем видеонаблюдения считаются:

Проблемы с подачей питания к какой-либо части системы видеонаблюдения;
Повреждение или износ управляющих элементов;
Неработоспособность сервера приема данных IP-камеры;
Расфокусировка видеокамер;
Запотевание объектива;
Выход из строя микрофона;
Проблемы с переключением в разные режимы съемки;

Причем, сбои с сервером являются очень дорогостоящими и сложными в ремонте. Выполнить его собственноручно практически невозможно, а стоимость ремонтных работ приближается к цене покупки нового комплекта.

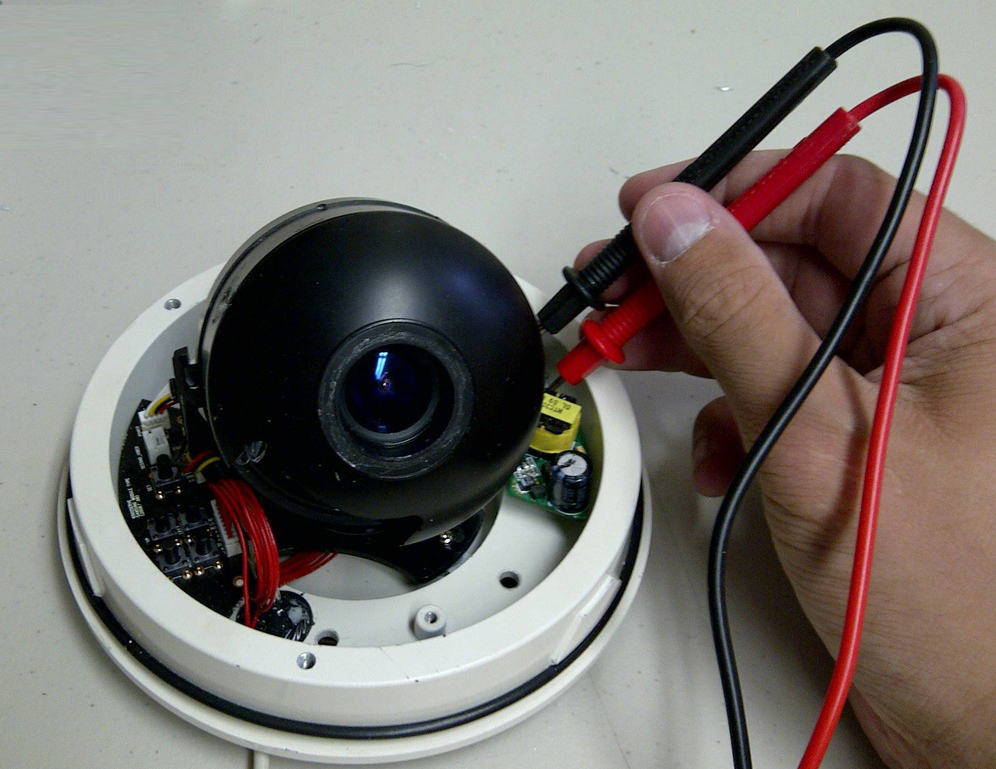

Ремонт своими руками

В случае если устройство не посылает сигнал и не передает изображение на рабочий компьютер, требуется проверить электронные элементы управления ip-камеры и заменить их на рабочие. Это можно выполнить собственноручно. Проверить какой элемент вышел из строя можно с помощью тестера, который продается в любом магазине по продаже электроники.

При работе ip-камеры, и наличии контролирующего меню, но отсутствующем изображении проблема чаще всего состоит в поломке матрицы камеры. Матрица камер видеонаблюдения отличается частым выгоранием. Они продаются во многих магазинах радиоэлектроники. С помощью паяльника можно быстро заменить ее своими руками.

Если видеокамера работает, принимает все входящие команды, но меню контроля и изображение с ip-камеры не выводятся на экран, проблема чаще всего состоит в выходе из строя или неисправности с работой платы видеовыхода. Она также продается в магазинах радиоэлектроники. Для исправления проблемы потребуется заменить ее.

IP-камера постоянно выключается или перезагружается с небольшими интервалами? Чаще всего это происходит из-за перегрева микросхем. В таких случаях чаще всего источником проблемы становятся или проблемы с разными версиями прошивки на самой камере и программном обеспечении компьютера, на который приходит изображение. Необходимо обновить версию софта или прошивки на камере. Также проблема может быть в неподходящем месте для ip-камеры, если ваша не снабжена защитным кожухом, то под прямыми лучами солнца может перегреваться. Лучшим выходом будет перенос ее в более затененное место.

При проблемах с вращениями поворотной видеокамеры, чаще всего источником становится ржавчина на шестерне вращающего механизма или ее стирание. Лучшим выходом будет заменить ее.

При выводе изображения на экран, оно мерцает или покрыто полосами

Эта неисправность может возникать из-за проблем с кабелями. Проверьте коннект кабелей к входам устройств и насколько хорошо они заизолированы. Если это не помогло – попробуйте заменить кабеля.

В работе ip-камер нет проблем, а отснятый материал не сохраняется.

Проблема в таком случае с внутренним накопителем регистратора. Попробуйте проверить соединение кабеля ATA/SATA к соответствующем порту жесткого диска. Если это не помогло, попробуйте подключить его к компьютеру и провести форматирование и дефрагментирование. В случае если проблема сохранится, лучшим выходом будет замена жесткого диска;

Одна из ip-камер не работает в ночное время суток

Это вызвано неправильной работой с инфракрасной (ИК) подсветкой ip-камеры. Для устранения проблемы попробуйте разобрать её и проверить все контакты между сенсором освещенности и видеокамерой. Возможно в каком-то месте был перебит кабель. Возможно попробовать заменить кабеля между ИК модулем и входящим разъемом. В случае если и это не помогло, потребуется замена ИК модуля.

Видеорегистратор прекратил функционировать

В первую очередь проверьте, проходит ли питание к видеорегистратору. Если ли проблемы в работе его блока питания. Это можно осуществить мультиметром. Попробуйте заменить блок питания видеорегистратора на новый. Если это не помогло, то лучшим выходом будет отнести его в сервис центр на ремонт. Он представляет собой сложный комплект схем, при ремонте которого можно легко задеть ненужное, поэтому лучше доверит его восстановление специалистам.

Другие статьи:

- Как зайти на веб интерфейс ip-камеры?
- Основные принципы при проектировании системы видеонаблюдения
- Датчики температуры воздуха – общие понятия и применение
- Как подключить аналоговую видеокамеру к ноутбуку

Для чего нужен протокол RTSP?

Название протокола RTSP переводится управление в онлайн-режиме. Таким образом, Real Time Streaming Protocol помогает наладить управление потоковым видео онлайн. Данный протокол очень часто используется в IP-видеонаблюдении, поскольку там есть описание необходимых команд.

RTSP-протокол позволяет собственнику камеры слежения решать несколько важных функций:

транслировать данные при помощи VLC;
транслировать видео на свои ресурсы и площадки;
настраивать NVR-видеорегистраторы;
соединять камеру видеонаблюдения с виртуальным хранилищем;
добавлять видеокамеру в мобильные приложения на базе Android или iOS.

При этом открыть RTSP-поток многим пользователям систем видеонаблюдения не очень просто и достаточно затруднительно.

Узнаем адрес RTSP камеры видеонаблюдения

Есть несколько вариантов, которые позволяют узнать RTSP поток видеокамеры, когда он не указан в соответствующей инструкции.

Большое количество IP-видеокамер, которые продаются в России, в своём составе имеют китайские элементы XMEye. Данные комплектующие можно заметить даже у отечественных производителей таких камер, как Vesta, HiQ, SVplus и подобных. Камера подобных моделей будет иметь следующий формат RTSP-потока:

rtsp://192.168.132.32:554/user=admin&password=12345&channel=1&stream=0.cgi

В данном адресе присутствуют такие составляющие, как:

192.168.132.32 – непосредственно IP-адрес устройства;
554 – порт протокола (по умолчанию он имеет номер 554, но этот параметр можно поменять в настройках устройства);
admin – логин камеры видеонаблюдения;
12355 – пароль от логина пользователя.

В том случае, когда в IP-видеокамере присутствуют другие комплектующие, необходимо будет воспользоваться одним из двух перечисленных ниже вариантов.

Для начала нужно будет скачать программу под названием One Device Manager. После установки данный софт поможет узнать RTSP-адрес.

Как правило, большинство видеокамер обладает поддержкой onvif-протокола, поэтому при эксплуатации программного обеспечения затруднений возникнуть не должно. Важный нюанс – для правильно работы необходимо подсоединить ноутбук или компьютер, куда будет установлена программа, а также само IP-устройство к одной и той же локальной сети.

В сети можно найти целые списки, где содержатся адреса RTSP-потоков, поскольку эти данные зависят от того, какой именно бренд выпускает камеру видеонаблюдения.

Как открыть RTSP-поток в видеокамере?

Когда адрес RTSP-потока становится известен владельцу системы слежения, он может получать видеоинформацию с IP-камеры. Для того, чтобы открыть трансляцию потокового видео, необходимо будет выполнить следующий перечень шагов:

установить для видеокамеры постоянный IP-адрес и заказать его у поставщика интернета;
перебросить на RTSP-порт локальные запросы, поступающие с видеокамеры;
пройти проверку работоспособности.

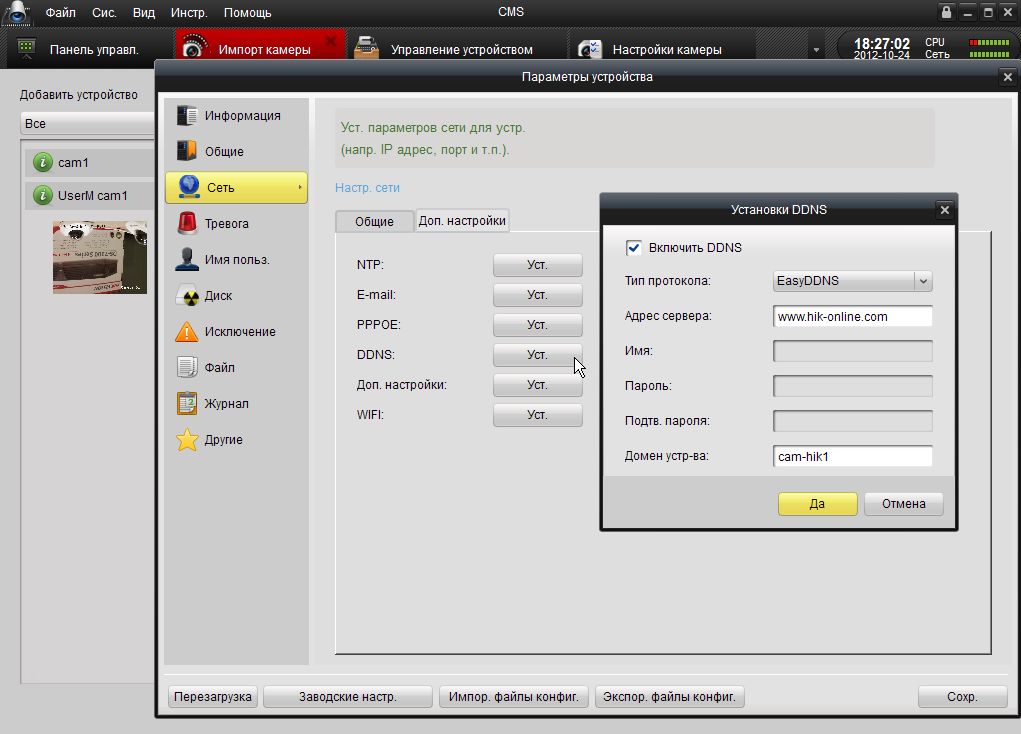

Статический адрес можно настроить можно при помощи программы IP Hunter или же связаться с провайдером и попросить его обеспечить в качестве дополнительной опции постоянный адрес IP. После этого нужно настроить переадресацию и пробросить порты на RTSP-порт с локальных портов видеокамеры. Затем можно переходить к проверке потока.

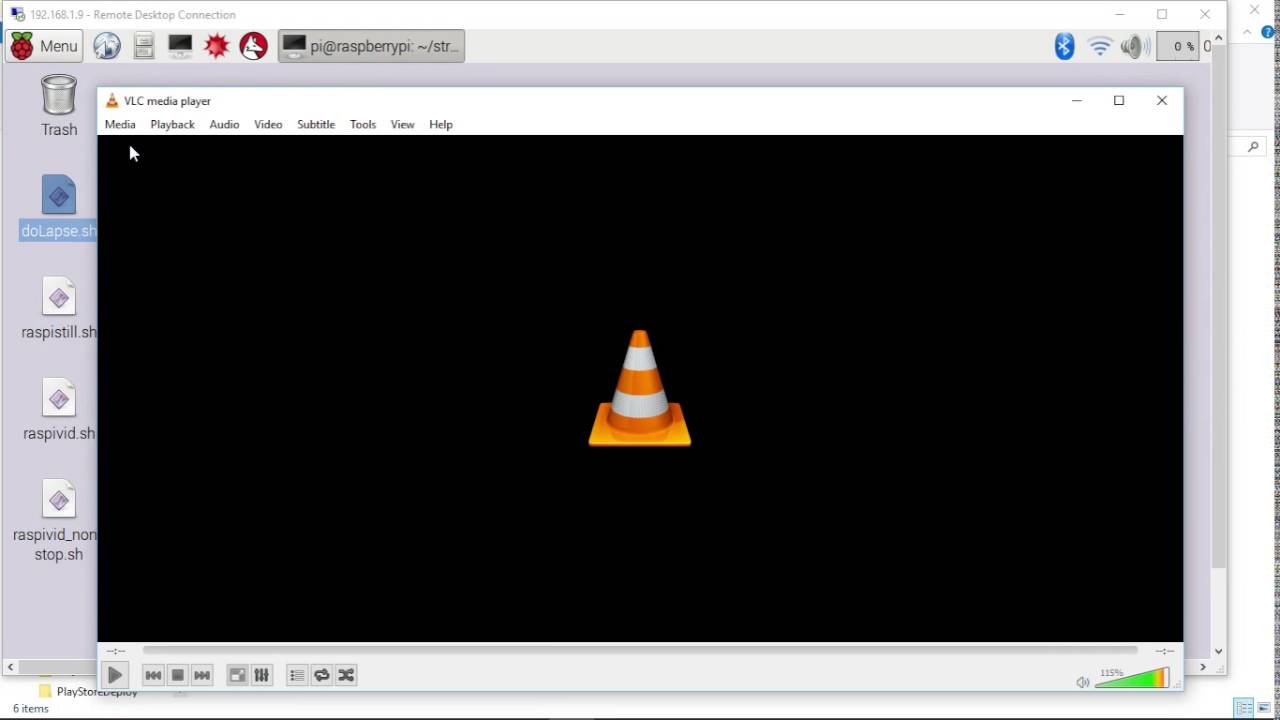

Чтобы понять, обладает ли RTSP-ссылка работоспособностью, можно открыть VLC-плеер и сделать там проверку. Для этого в главном меню плеера нужно нажать на категорию «Медиа» и выбрать пункт «Открыть URL». Далее потребуется перейти на вкладку «Сеть» окошка «Источник» и указать свою ссылку.

Другие статьи:

- Винчестер для видеорегистратора
- Датчики температуры воздуха – общие понятия и применение
- Камера наблюдения для дома
- Как установить камеру самостоятельно

ФОРМАТЫ СЖАТИЯ IP КАМЕР

Передача видеоизображения в несжатом виде невыгодна — это занимает много времени и перегружает сеть. Потому применяются различные методы сжатия, при незначительных потерях в качестве, дающие значительный выигрыш в скорости.

Основные форматы, применяемые в IP камерах для сжатия изображения, это:

MJPEG;
MPEG-4;
H.264.

MJPEG работает с видео покадрово, дробя его, а затем сжимая полученные изображения. Ввиду простоты алгоритмов применение этого формата не требует больших вычислительных мощностей. Также, потеря одного кадра не повлияет на остальные, а значит при этом формате вполне обосновано применение UDP-протокола.

Однако данный протокол обладает рядом недостатков. Так, последовательность сжатых кадров занимает на диске намного больше места, чем сжатое потоковое видео. Это связано с тем, что алгоритмы видеосжатия учитывают статичность картинки.

Часовое изображение пустого коридора будет иметь размер намного меньший, чем часовая запись дискотеки, так как в последнем случае изображение постоянно меняется, а в первом оно статично и превосходно поддаётся сжатию.

Формат MJPEG будет дублировать бесполезную информацию раз за разом, неоправданно заполняя жёсткий диск. В связи со своими особенностями MJPEG вполне применим в бюджетных системах видеонаблюдения, где необходим покадровый вывод изображения.

В противном случае в системе сетевого видеонаблюдения следует использовать IP камеры, использующие другие форматы сжатия.

Среди алгоритмов видеосжатия популярен MPEG-4, основанный на игнорировании избыточной информации и ориентированный на использование в сетях с низкой пропускной способностью.

Схема работы MPEG-4:

Выделение опорных, или ключевых кадров.
Формирование прогнозируемых кадров. Этот процесс представляет собой разницу между опорным кадром и расположенными рядом не опорными.

Несмотря на значительный выигрыш в размере конечных файлов и скорости передачи, формат постепенно сдаёт позиции в пользу более эффективного H.264. Однако для многих задач безопасности организации сжатие посредством MPEG-4 является достаточным и бюджетным вариантом в сравнении с высокоэффективным аналогом.

H.264 является наиболее “продвинутым” форматом сжатия изображения и самым востребованным в настоящее время. Благодаря улучшенному качеству сжатия в сравнении с MPEG-4 он сокращает требования к пропускной способности сети вдвое.

Также, можно получить гораздо большее качество изображения при тех же затраченных ресурсах. Недостаток формата в том, что при сжатии в нём используются сложные алгоритмы, а значит, для его использования необходимо приобретать оборудование с высокой производительностью.

* * *

Как изменить IP адрес камеры, названия и производителя которой вы не знаете

Этап первый: узнать ip-адрес видеокамеры.

Вариант 1 доступный всем обладателям ПК.

Скачайте бесплатную программу Wireshark

Подключаем камеру напрямую к вашему ПК, программу устанавливаем, запускаем, разрешаем работу программы во всех фаерволах, после видим такой запрос (выберите интерфейс к которому подключена камера):

Камеру желательно подключить напрямую к ПК, чтобы не фильтровать весь трафик от ПК. Видим строки, в которых и будет мелькать IP адрес вашей камеры:

Вариант 2 – доступный обладателям роутеров Mikrotik:

Подключаете видеокамеу к роутеру, после запускаете WinBox, авторизуетесь в нем и делаете все поэтапно как на скриншоте:

1. Выбираете интерфейс, к которому подключена камера

2. Запускаете «Torch»

3. Нажмете «Start» (в некоторых случаях сканирование начнется автоматически)

4. Внимательно изучаете IP адреса в столбце DST, один из них будет адресом вашей IP-камеры

После этого вы изменяете настройки ПК таким образом, чтобы оказаться с камерой в одной подсети, вводите в адресной строке браузера (обычно это InternetExplorer, т.к. у него есть поддержка ActiveX) IP-адрес который вы нашли с помощью Wireshark или Mikrotik. У вас должно появиться окно с запросо логина и пароля, после авторизации Вы сможете попасть на WEB-интерфейс камеры и изменить адрес камеры на необходимый Вам.

Как узнать IP адрес камеры видеонаблюдения в локальной сети

Для начала ознакамливаемся с мануалами, изучаем инструкцию в печатном виде или на официальном сайте производителя. Там будут указаны заводские настройки (настройки по умолчанию, default settings, default adress).Для видеорегистраторов Polyvision существует единый адрес 192.168.1.10.Для видеокамер могут быть различия, в зависимости от серии видеокамер:192.168.1.10 версия камер Px-xx-xx v.2.x.x и Px-xx-xx v.9.x.x 192.168.1.110 версия Px-xx-xx v.3.x.x, 192.168.1.120 версия Px-xx-xx v.5.x.x
```
Например, у популярной видеокамеры PD-IP2-B3.6P v.2.3.2 IP адрес по умолчанияю 192.168.1.10
```
Второй способ будет актуален, когда адрес у камеры изменен, а также когда у вас несколько камер в сети, имеющих одинаковый IP адрес. Для этого скачиваете программу, способную изменить адрес. Для камер это DeviceManage, IPWizard, IPCManager.
Воспользоваться программой анализа трафика сетевого интерфейса, например, Wireshark (распространяется под свободной лицензией GNU GPL) или функцией «Torch» роутера Mikrotik, о которой речь пойдет ниже.
Есть еще один способ – программы сканирования сети, но мы не будем советовать пользоваться ими, потому как данный способ займет много времени и может не принести 100% результата. Так что если вы где-то читали на форумах подобный совет, то не тратьте время на этот способ.
Если необходимо определить IP адрес камеры среди нескольких подключенных устройств, то можно применить метод исключения (подбора). То есть заходим в пункт меню «Сеть», записываем все адреса всех устройств, затем отключаем камеру, снова заходим в меню и проверяем какой ID отсутствует.

СЕТЕВЫЕ ПРОТОКОЛЫ IP КАМЕР

Основные сетевые протоколы, по которым IP камеры передают или получают информацию:

RTSP;
TCP;
UDP;
RTP.

С помощью RTSP-протокола организуется управление видеонаблюдением. Следует понимать, что сам протокол не передаёт данные, а также не выполняет сжатие видеоизображения и не определяет транспортный протокол. Сообщения по данному протоколу пересылаются отдельно от видеопотока.

Плюсом работы через RTSP является то, что всегда можно получить звук и изображение, однако использование остальных её функций не представляется возможным.

TCP — непосредственно протокол передачи данных видеонаблюдения. То есть IP камера может передавать информацию по TCP, и при этом получать управляющие команды через RTSP либо HTTP. По второму протоколу будет осуществляться управление камерой, по первому — движение видеопотока.

При использовании TCP можно быть уверенным в отсутствии повреждений и потерь передаваемых пакетов, однако работает он медленнее своей менее надёжной альтернативы UDP.

В отличие от TCP UDP-протокол не следит за движением информации и не устанавливает предварительного соединения. Однако передаёт данные быстрее за счёт отсутствия необходимости дублирования потерявшихся при передаче пакетов.

Его логичнее использовать, когда данные видеонаблюдения передаются с высокой интенсивностью, и потеря пары пакетов не играет существенной роли. В проблемных сетях, где потеря части информации критична, лучше использовать надёжный TCP.

RTP-протокол создан для передачи видеоизображения в режиме реального времени, а точнее он гарантирует передачу данных с жёстко заданной задержкой, приписывая каждому пакету временную метку. Благодаря этой особенности протокола приёмник может собрать и проиграть данные в правильном порядке.

Работает RTP поверх UDP и на практике неотделимо связан с RTCP, который управляет передачей результатов видеонаблюдения. Благодаря возможности синхронизации отсылки данных и корректировки поставок пакетов с изображением RTP подходит в качестве транспортного протокола лучше всего.

При проектировании и установке системы IP видеонаблюдения специалисты сталкиваются с множеством проблем интеграции отдельных её составляющих. Часто оборудование бывает совместимо лишь теоретически, а на практике возникает ряд нюансов, на решение которых неизбежно тратятся часы рабочего времени.

В связи с этим следует упомянуть стандарт ONVIF.

ONVIF реализуется организацией Open Network Video Interface Forum, и его цель — устранить проблему несовместимости между IP камерами и приёмными устройствами цифрового сигнала.

С помощью интерфейсов, предлагаемых ONVIF, можно интегрировать устройства различных производителей и не заботиться об условиях, прописанных в их лицензионных соглашениях.

Часто компании позволяют использовать свои интерфейсы только с оборудованием, производимым этой компанией — в ONVIF входит более четырёхсот организаций, использующих данных протокол. Это значит, что оборудование как минимум четырёхсот организаций будет совместимо друг с другом.

При выборе элементов системы IP видеонаблюдения можно следовать простой тактике — смотреть, есть ли в описании упоминания поддержки ONVIF. Если есть — это оборудование с высокой степенью вероятности совместимо с другим оборудованием, поддерживающим этот стандарт.

В противном случае следует учитывать множество возможных проблем при интеграции IP камер, видеорегистраторов/серверов и прочих элементов.
