Специфика монтажа розетки с заземлением

Если вы проживаете в новом доме, где установлена трехжильная проводка, тогда проблем с монтажом у вас не возникнет. Если в вашем доме нет заземления, тогда потребуется дополнительно тянуть заземляющую шину к своему прибору.

Варианты проводки заземления к розетке

  1. Провода заземляющей шины из квартиры можно вывести к заземленному распределительному щитку, который находится в подъезде. Для подключения заземляющего контакта следует использовать витую медную проволоку.
  2. Вместо заземления можно выполнить зануление. В этом случае заземляющий контакт присоединяют к нулевому проводу. Многие электрики считают, что этот способ наиболее оптимальный.

Чем отличается обычная розетка от розетки с заземлением

Если вопрос о том, как сделать заземление в розетке возник у владельцев квартир, в которых стоят распределительные коробки, тогда подключение можно выполнить напрямую к ним или к щитку. Ноль и фаза должны заводиться на устройство защитного подключения. С выхода УЗО все провода будут разводиться по распределительным коробкам и по местам установки внутренней розетки с заземлением.

Надежное подключение проводов

Провода нужно заводить в специальные клеммы, которые в дальнейшем зажимаются болтами. Они будут держаться хорошо, но примерно раз в год потребуется их подтягивать. Чтобы обеспечить наибольшую площадь соприкосновения токопроводящих контактов и обеспечить надежное крепление, вам следует согнуть зачищенные провода в кольца и завести их под нижние части болтов.

Монтаж встраиваемой розетки с заземлением

Она имеет сложное подключение и поэтому перед началом монтажа прочтите как подключить розетку самому. Монтаж розетки с заземлением предполагает в себе выполнение определенных действий. Перед ее установкой вам в первую очередь необходимо выполнить следующие подготовительные работы:

  • зачистите провода, которые подводят электропитание к розетке;
  • удалите декоративную крышку;
  • ослабьте крепежные болты, которые располагаются на клемме. Впоследствии именно к ним будут подключаться провода электропитания.

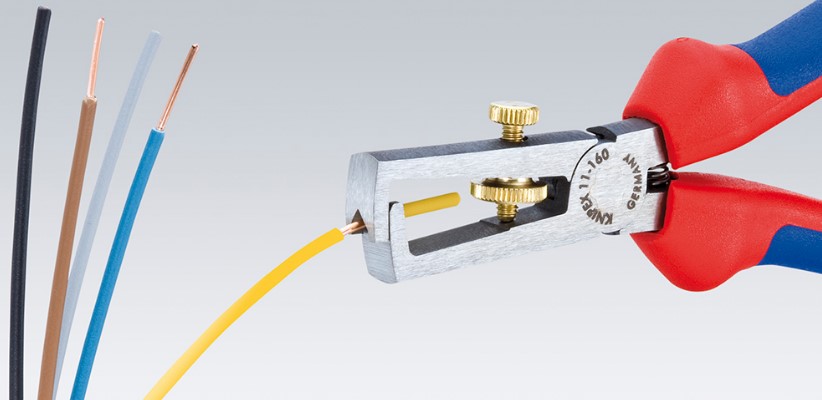

Концы кабеля нужно подготовить перед выполнением подключения

Затем вам необходимо будет выполнить следующие работы:

  1. Концы проводов, которые выводятся из пластмассовой коробки нужно подвести к контактам. Теперь необходимо эти провода установить в специальные клеммы. «Нулевой» провод вы сможете подключить непосредственно без учета его функционального назначения. При необходимости фазный и нулевой провод можно менять местами. Заземляющий провод в свою очередь должен подключаться к клемме, которая имеет специальное обозначение. Обычно она представляет символ заземления.
  2. После выполнения этих действий необходимо закрепить корпус устройства. Обычно его крепят при помощи саморезов. Все провода необходимо будет аккуратно заправить в ее корпус.
  3. Устройства старого образца имеет специальные лапки. Они позволяют надежно зафиксировать корпус при помощи затягивания винтов.
  4. После того как вы закончите установку своего устройства вам потребуется проверить его на затяжку болтов. Теперь можно установить декоративную крышку.

Всепогодные уличные розетки также должны иметь заземляющие контакты. Перед тем как сделать заземление розетки в доме нужно отключить подачу электричества. Для этого можно выключить соответствующий автомат, а если его нет, тогда просто выкрутить пробки. Блок розеток с заземлением подключают также.

Заземляющая розетка для открытой проводки

После приобретения этой розетки вы заметите, что у нее есть задняя накладная крышка с отверстиями. Она предназначена для крепления розетки к стене. Сначала нужно снять крышку и прислонить к ее стене. После этого сделайте отверстия и закрепите панель с помощью дюбелей. После этого подключите все провода и закройте и поставьте на место декоративную крышку.

Розетка с заземлением ip55

Для ванной комнаты вам потребуется специальная розетка с заземлением ip55. Она имеет защитную крышку, которая защитит от воздействия влаги.

Особенности электротехнического устройства

Силовой разъем (розетка), выдерживающий большие нагрузки, используется для мощной бытовой техники. Его способность пропускать через себя большие значения номинального тока, сравнительно с обычными бытовыми моделями, является важнейшей технической характеристикой изделия.


Для подключения силового разъема при однофазной электросети используется трехжильный кабель, состоящий из провода фазы, нуля и заземления соответствующего сечения

Если простые розетки рассчитаны на 10 А, 16 А, то силовые – на 25 А, 32 А и более. Их контакты при прохождении такого тока не нагреваются.

Электроточка повышенной мощности, как и обычная розетка, состоит из рабочего механизма, внешней декоративной накладки, выполняющей защитную функцию, и шурупов. Отличается лишь устройство рабочего механизма силовой розетки.

Если ее разобрать, то внутри можно увидеть входные клеммы для подсоединения питающего кабеля и выходные контакты, передающие электрический ток вставляемой вилке.

Розетка наружная с заземлением.

Розетка наружная с заземлением – это розетка, которая согласно технике безопасности, как и все все домашние электроприборы, должна быть заземлена. Также следует заземлить металлические элементы электроприборов и оборудования, на которое может быть подано напряжение при разрушении изоляции или коротком замыкании. Это значит, что к любой прибор должен быть соединен с заземляющим проводником, который в случае необходимости отведет напряжение на землю.

При производственных работах, по помещению от контура заземления устанавливают прокладку типа металлической шины или кругляка, а уже от нее прокладывают заземляющий проводник меньшего сечения к металлическому корпусу электрооборудования. Чаще всего роль заземляющего проводника выполняет медная проволока.

Касательно квартир, то металлическая шина или кругляк могут быть проложены в каждом помещении, но в данном случае, надежность соперничает с эстетичностью, поэтому, и возникает потребность в розетках с заземлением.

Для того чтобы быть точно уверенным, имеется ли заземление в электрощите, расположенном на лестничной площадке, Вам стоит обратиться к электрику, который обслуживает Ваш дом. Предположим, что это так.

Наилучшим вариантом считается наличие отдельной линии розеток в квартире, которая подключена к отдельному автоматическому выключателю на электрощите. Разумеется, в этом случае можно всего лишь проложить третий заземляющий провод от электрощита к каждой из розеток в Вашей квартире (имеется ввиду превращение двухпроводной электропроводки в трехпроводную). В случае ввода новой линии, нужно дополнять процесс установки розеток трехжильным кабелем, то есть: заземляющий провод, ноль и фаза.

Если же в Вашей квартире отсутствует отдельная линия розеток, Вам понадобится провести от электрощита заземляющий проводник к каждой розетке в квартире. Заземляющим проводником считается медный изолированный провод, с минимальным размером сечения 2,5 кв. миллиметров (ПУЭ 1.7.127).

Каким должен быть металлический контур

Это наиболее важная часть, так как именно от его размеров и зависит сопротивление шины PE. Обычно контур делают из металлического профиля сваренного треугольником или квадратом с электродами по углам. Электродом служит забитый в почву металлический стержень или кусок профиля длиной 30-50 см, соединенный с контуром.

Каждая сторона контура должна быть до 1 метра

Здесь важно не переборщить, так как чем дальше электроды друг от друга, тем больше будет сопротивление, а значит снизится эффективность.

Сваренный треугольник закапывается на глубине около 50-70 см. При помощи металлического профиля заземление подводится к дому и выводится на поверхность

Там к нему приваривается или прикручивается болтом PE-проводник, ведущий к соответствующей шине в щитке.

Если во дворе ограниченное место и негде закопать контур, вместо него Вы можете забить заземляющий электрод. Это медный стержень длиной от 120 до 300 см с заостренным наконечником с нижней стороны и болтовым соединением с верхней. Забивается обычным молотком, а сверху прикручивается провод PE.

Далее измерьте сопротивление. По СНиПу, в частном доме его показатель не должен превышать 30 Ом. Но, часто результат выше из-за особенностей почвы. В таком случае предусмотрены два варианта решения проблемы:

  • Приварить больше электродов к контуру;
  • Взять более длинный заземляющий электрод и забить его еще глубже.

Чем больше металлический контур, тем на дольше его хватит. Обычно коррозия «съедает» металл не менее чем за 40-50 лет. Все зависит от влажности почвы и насыщенности кислородом.

Помните, что кроме заземления, от несчастного случая Вас также защитит УЗО.

Установка проходных розеток

В большинстве случаев розетки являются проходными, то есть. в один зажим такой розетки можно вставить 2 провода. Один провод подает напряжение, второй отдает его дальше. В проходные розетки можно вставлять провода разных металлов, но обязательно одинаковым сечением и чтобы они не соприкасались между собой (вставлять через болт), чтобы зажим нормально прижал два провода.

Количество проходных розеток на одной линии, не может и не должно быть бесконечным. При замене проводки, профессиональные электрики, для расчета количества проходных розеток на линию (при отсутствии проектной документации), руководствуются в первую очередь здравым смыслом. Если розеточная группа будет достаточно загруженной (например кухня), то нужно учитывать максимально возможный потенциал каждой розетки, а это 16 Ампер или 3,3 КВатт на точку. В этом случае, рекомендуется ставить не больше 3-4 розеток. Если же линия будет не слишком загруженной, то мы рекомендуем устанавливать не более 8-10 розеток на линию.

Проходные розетки

Установка штепсельных розеток наружного типа

Штепсельные розетки наружного типа отличаются простотой и скоростью. Этот вариант следует применять только в том случае, если у вас имеется открытая проводка. Вот основные этапы ее монтажа:

Наружные штепсельные розетки IP44 – идеальное решение, если нет возможности устанавливать обычные

  1. Необходимо произвести разметку на стене.
  2. Снять верхнюю крышку старой розетки.
  3. Прикрепить новую основу к стене и желательно сделать подкладку из гипсокартона.
  4. Подключить все необходимые провода.
  5. Закрепить все детали крышкой.

Прочтите также: для чего нужны распределительные коробки.

Особенности монтажа устройства

Двойная розетка имеет один подрозетник с двумя разведенными клеммниками и одну монтажную часть для проводов.


Двойная розетка представляет собой моноблок, состоящий из двух штепсельных разъемов, и потому схема ее подключения в один подрозетник будет несколько сложнее

При желании обустройство электроточки можно выполнить и своими силами, не прибегая к услугам мастера.

Использовать перемычки допускается лишь при условии, что к электроточкам планируется подключать не слишком мощные приборы. При подключении мощного оборудования мастера рекомендуют осуществлять параллельное подключение двух розеток, создавая ответвление проводов на каждую точку.

Но в любом случае для предупреждения аварийных ситуаций суммарная нагрузка на такой тип розеток должна составлять не более 16А.

В случае необходимости монтажа розетки с двумя разными подрозетниками ниши для их установки потребуется предварительно просверлить электродрелью, выдерживая при этом одинаковое расстояние между дырочками.

Конструкция и составные элементы

Чтобы основательно разобраться, как правильно установить новую розетку у себя дома, надо немного изучить ее составные элементы. Все розетки продаются в уже собранном виде. Поэтому при ее монтаже придется все самому раскручивать.

Основные составные элементы розетки – основание, токопроводящая часть, декоративная лицевая панель. Основание изготавливают из керамики или высококачественного пластика. К нему крепятся все элементы – токопроводящие детали и лицевая накладка.

Более надежными считаются керамические основания, но они требуют особенно аккуратного монтажа, ведь в случае повреждения придется покупать новую розетку.

Декоративная накладка предназначена для того, чтобы спрятать все рабочие элементы. Она служит надежным изолятором рабочей части от внешнего воздействия. Некоторые модели предусматривают возможность простой замены этой части розетки.


Знакомство с внутренним устройством розетки поможет полнее разобраться с процессом ее правильного подключения

Рабочая часть розетки состоит из пружинных контактов и клемм, к которым подключаются электрические провода. Одним из важных контактов служит заземляющий.

Токопроводящие элементы изготовлены из латуни или бронзы. Последние лучше, но встречаются крайне редко. Поэтому следует выбирать варианты из луженной латуни – они надежнее обычных латунных, лучше паяются и дольше служат.


Дизайнерские розетки позволяют сделать интерьер своего жилища незабываемым. Их необычное исполнение привносит свою изюминку

Особенности розеток: их конструкции и предназначения

Перед покупкой розетки для начала разберем первый вариант, какие же бывают конструкции:

Накладные розетки используют при наличии наружной прокладки проводки, устанавливается на саму стену. Монтировать этот вид устройства не сложно, так как не нужно делать большое углубление в стене. Недостатком можно читать то, что конструкция заметно выступает от стены, подобный вариант не всегда удобен.

Встроенные (скрытые). Из названия можно догадаться, что весь механизм находится внутри стенки в подготовленном отверстии вместе с подключенными проводами.

Розетки с винтовым методом зажима клемм. Подобный вариант электрических проводов устанавливается посреди соответствующих пластин и закрепляется предназначенным для этого винтом. Сооружение, считается наиболее безопасным и популярно среди потребителей.

Назначение у розеток также бывает разное, подробнее рассмотрим несколько существующих типов:

Розетка с заземлением оснащена специальными усиками, к которому крепится заземляющий провод, это позволить обезопасить корпус устройства от пробивающего тока.

Закрытый тип розеток. Часто используют родители в комнатах своих детей, дабы маленькому ребенку не было доступа к опасному электричеству. Они могут комплектоваться с защитными шторками или крышками.

Розетка с функцией выталкивания вилки. Корпус включает в себя кнопку, при нажатии которой, вилка легко выталкивается. Полезно, если вы часто пользуетесь разными электрическими приборами, например, на кухне.

Приспособление с таймером позволит регулировать время эксплуатации электроприбора. Таймер устанавливается сразу со всей конструкцией.

Розетки для улицы и ванной комнаты требуют повышенной защиты от влаги и загрязнений, обычно оснащается крышкой для безопасности.

Работы по демонтажу старых устройств

Установка розетки начинается либо со снятия старого подрозетника и замены проводов, либо с непосредственной установки его в новую нишу в монтажную коробку.

Убеждаемся, что напряжение отсутствует. Не проверяем это как рекомендуют некоторые умные спецы тыльной стороной ладони. Для этого есть индикатор, вольтметр и прочие устройства проверки наличия тока. Можно использовать что-то одно из перечисленного, правильно помещая их щупы на контакты.

Когда прибор подтверждает отсутствие напряжения, берем в руки отвертку и начинаем разбирать розетку. Когда монтаж начинается с нуля, на новой точке, пропускаем этот шаг, приступаем к непосредственной установке.

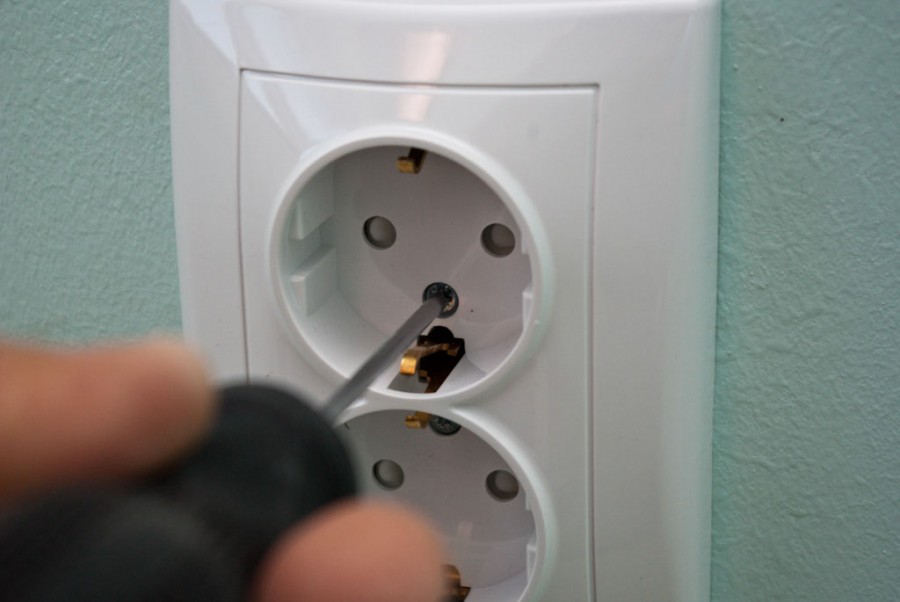

Сначала снимаем крышку, откручивая небольшой болтик, находящийся между двумя контактами, убираем накладку. Откручиваем крепежные винты по бокам подрозетника до тех пор, пока ослабнут «лапки» и можно вынуть сердцевину. Отсоединяем токоведущие провода.

Монтаж установочного оборудования схемы розетки

Начнем с установки и подключения устройства защиты. В нашем примере эту функцию выполняет двухполюсный автоматический выключатель, он защищает цепь от возникновения перегрузок и токов короткого замыкания. Более подробно узнать о том, что представляют из себя автоматические выключатели, какие функции выполняют и каков их принцип действия можно в статье бытовые автоматические выключатели. Изучить детальную инструкцию по подключение двухполюсного автомата можно в статье как подключить двухполюсный автоматический выключатель.

Подготавливаем подходящие и отходящие провода. Применяемый нами провод трехжильный, имеет двойную изоляцию, которая состоит из общей наружной оболочки и внутренней, индивидуальной для каждой из жил,  с цветовым обозначением изоляционного слоя .

Снимаем наружную изоляцию. Пред нами три разноцветные жилы сверху и три снизу. У разных кабельных заводов окраска жил может несколько меняться, но основные цвета и оттенки остаются неизменными. В каждом трехжильном проводе присутствует синий оттенок и желтый или желто-зеленый.

Перед тем, как выполнить монтаж схемы необходимо определиться с расцветкой жил. Давайте посмотрим, какие цвета наиболее широко применяются в электрике для обозначений:

  • синий – ноль;
  • желтый или желтый с зеленой полосой – земля.
  • Жила оставшегося цвета будет фазой, в большинстве случаев ее окраска бывает белой или черной, реже красной, оранжевой или коричневой.

Для конкретно нашего примера, на подходящем к автомату (верхнем) проводе:

  • белый провод с синей полосой – будет нулевым;
  • белый провод с черной полосой – фазным;
  • желтый с зеленой полосой – земля.

На отходящем (нижнем) проводе:

  1. синий – ноль;
  2. белый – фаза;
  3. желтый с зеленой полосой – земля.

Желательно использовать провод одного кабельного завода, так вы гарантированно не запутайтесь в расцветке.

Отмеряем необходимую для подключения длину жил провода. Затем, снимаем по 1 сантиметру изоляционного слоя с каждой из жил.

Подключаем синюю и белую жилы к контактам автомата.

Для заземляющей жилы используем проходной контакт.

Аналогичным образом подключаются и нижние жилы, отходящего на распределительную коробку провода. Отмечу, что подключение жил должно быть симметрично, если сверху автомата ноль справа, то и снизу он должен быть справа, фаза сверху слева и снизу слева.

Подключение устройства защиты завершено.

Переходим к подключению розетки с заземлением. Снимаем наружную изоляцию провода.

Далее, снимаем по 1 сантиметру изоляционного слоя с каждой жилы.

Подключаем жилы проводов к контактам механизма розетки. Белая и синяя жилы подсоединяются в силовые контакты розетки, а желтую жилу с зеленой полосой сажаем в контакт заземления.

Подключение розетки с заземлением выполнено. Теперь, устанавливаем механизм розетки в подрозетник.

Подробнее о том как выполнить установку других элементов электропроводки (розеток с заземлением и без, двойных выключателей, в том числе и с подсветкой, люстры, светильника, вытяжного вентилятора ванной комнаты), вы можете посмотреть здесь.

Переходим к следующему этапу.

Диагностика сетевого заземления

Наличие PE – шины в щитке и характерного желто-зеленого провода не всегда свидетельствует о том, что оно действительно работает.

Все зависит от состояния металлического контура, закопанного в землю. Если проводка делалась давно, вероятно металл уже «съела» ржавчина или ослаб контакт с контуром.

Еще частая причина неисправности – человеческая халатность и недальновидность. Чтобы частный дом приняли в РЭС – главное наличие ввода заземления в дом, но по факту его никто никогда не проверяет, потому часто делался муляж, в щиток заводился обычный кусок кабеля, ни к чему не ведущий.

Исходя из потенциальной опасности, проверьте качество PE-контактов. РЭС для этого применяет дорогостоящее оборудование, которое покупать для себя нецелесообразно. Вместо него лучше воспользуйтесь более дешевыми, но эффективными способами.

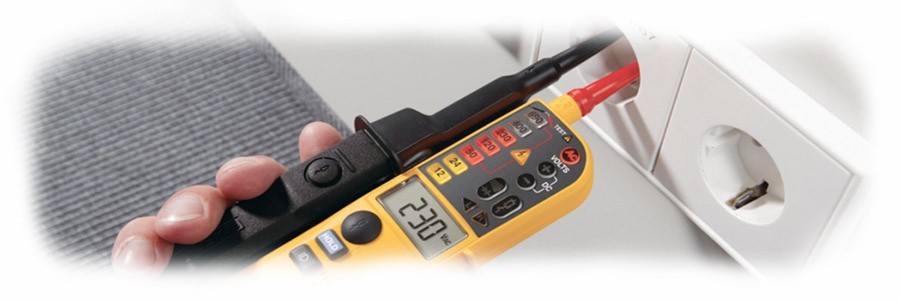

Проверка карманным мультиметром

Вы осмотрели розетку, в ней все три контакта подключены правильно. Теперь включите напряжение на щитке.

Отверткой-пробником проверьте, в каком из отверстий фаза. Коснитесь кончиком контакта и сверху приложите палец. В одном из двух отверстий лампочка должна засветиться – это и будет фазный контакт.

Проверка нужна для того, чтобы убедится в правильности подключения фазы и нуля. Невнимательный электрик мог просто их перепутать при подключении.

Возьмите самый обычный мультиметр и прикоснитесь красным щупом к фазе, а черным к нейтрали. Запомните отображенные данные.

Переместите черный щуп к боковым контактам. Если на экране ничего не отобразилось или разница между данными слишком большая, значит у Вас некачественное заземление, подлежащее переделке.

Если мультиметр с замером сопротивления, то просто переведите его в соответствующий режим. На экране отобразится сопротивление, допустимый показатель должен быть в пределах 20-30 Ом.

Это достаточно дешевый способ проверить. Новый мультиметр можно приобрести от 15$, а отвертка-пробник за 1$ продается в любом переходе. Со временем они Вам не раз еще пригодятся.

Если лень покупать, можно сделать диагностику и «дедовским методом».

Проверка народным методом

Вам понадобится патрон с лампочкой и двумя проводами. Зачистите оба концы на 10-15мм. Теперь приложите один из них к фазе, а второй к боковым контактам. Лампочка должна ярко гореть.

Если лампочка не горит вообще, значит «земля» – нерабочая, тусклое горение свидетельствует о слабом контакте, значит прогнил контур, или где-то отпал контакт. В этом случае найдите и устраните причину плохой пропускной способности. Проследите, куда ведет желто-зеленый провод и действительно ли он соединен с PE-шиной в щитке. Ни в коем случае не оставляйте неисправность просто так

Что будет если проигнорировать неисправность

После проверки выяснилось, что заземление настоящее, но не достаточно хорошее, чтобы пропускать ток. Что произойдет, если оставить как есть?

Представьте, что случилась утечка на корпус электроприбора.
Электричество начинает медленно перетекать в землю, но металлическая поверхность и дальше под напряжение. После касания рукой для тока возникает путь с меньшим сопротивлением – человеческое тело. Он поменяет направление и потечет в организм, из-за чего Вы получите удар. Таким образом, плохое заземление еще хуже, чем его отсутствие.

Чтобы таких проблем не возникало в будущем, сделайте проводку «на совесть» еще на этапе строительства или капремонта. Вероятно придется переделывать все, включая заземляющий контур.

Выводы и полезное видео по теме

Видео #1. Пошаговое руководство в видео формате об установке розетки:

Видео #2. Подробное и понятное видео в помощь мастерам, планирующим установку розеток при скрытой электропроводке:

Видео #3. Ролик-предостережение от опасных способах заземления, иногда используемых домашними мастерами. Если вам сосед посоветовал что-то подобное – лучше отказаться:

Познакомившись с основными нюансами и этапами установки розетки, можно выполнить такой тип электромонтажных работ своими руками. Все, казавшееся незнакомым и от этого невероятно сложным, стало понятным и простым.

Совсем не обязательно звонить электрику и просить его об подключении дополнительной розетки, когда эту работу можно выполнить самостоятельно, приятно удивив своих близких.

Хотите поделиться опытом самостоятельного электромонтажника? Есть желание сообщить полезные для домашних мастеров сведения? Пишите, пожалуйста, комментарии в расположенном ниже блоке, задавайте вопросы, оставляйте фото по теме.

Выводы и полезное видео по теме

Проведение данных манипуляций можно также посмотреть и в формате видео. В них опытные специалисты объяснят и покажут правильность подсоединения всех вышеописанных блоков.

Ролик #1. Как подключить розетку и выключатель:

Ролик #2. Надежная электрика в доме или квартире: подключаем правильно:

Ролик #3. Ремонт блока с двухклавишным выключателем и розеткой:

Запомните, если данная статья и видео не дали вам ясного представления о подключении выключателей, или вы вообще никогда не сталкивались с электрооборудованием, особенно, если предстоит проводить электромонтажные работы в ванной, обратитесь к профессиональным электрикам, чтобы избежать случаев поражения током или короткого замыкания.

Есть желание поделиться собственным опытом электромонтажника, нашли недочеты в статье, появились вопросы? Напишите, пожалуйста, комментарий расположенном под текстом блоке.
