Кабельные системы

Нагревательным элементом здесь выступает токопроводящая жила с высоким сопротивлением. Из-за высокого сопротивления жила начинает греться и отдавать тепло в пол. Наибольшее распространение получил двужильный кабель, жилы которого на одном из концов соединены. Кабель имеет внешнюю изоляцию и металлическую оплетку (экран).

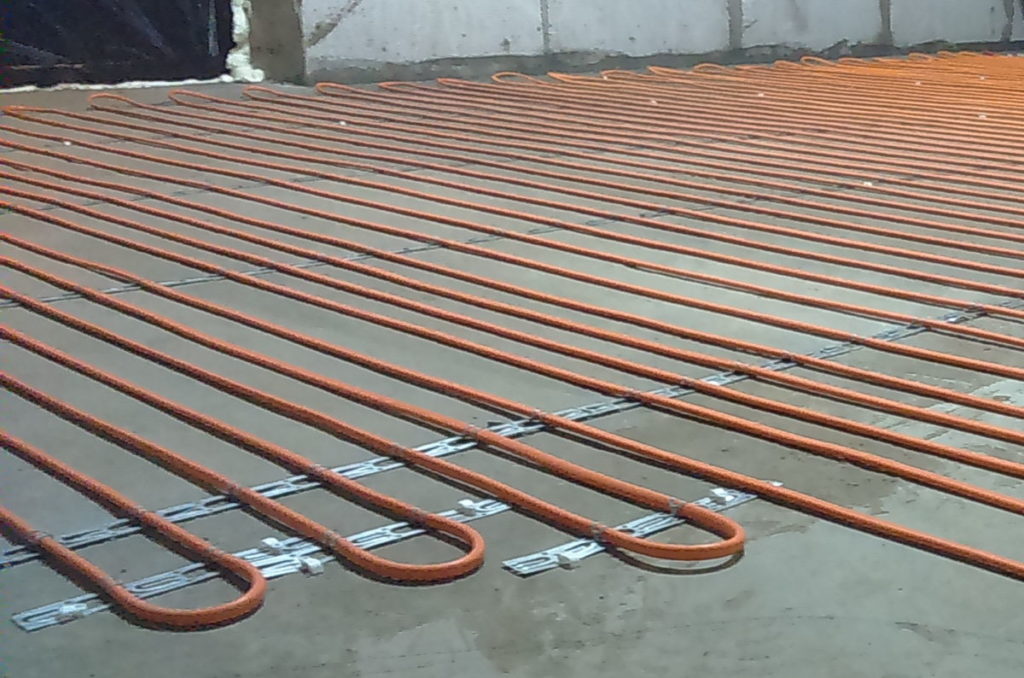

Монтаж производится с помощью металлической ленты с зигзагообразной укладкой проводника. Расход электроэнергии и обогрев во многом зависит от шага укладки кабеля. В среднем мощность двужильного кабеля составляет 110 – 150 Вт/м2, а в 1м2 площади укладывается в среднем 7 погонных метров кабеля.

Несомненным преимуществом кабельных систем является их невысокая цена в сравнении с другими типами теплого пола. Так, например, кабель Caleo Cable 18W-60, стоимостью 5800 рублей, способен обогреть 8,3 м2 (средний размер санузла), в то время, как за нагревательный мат придется заплатить на 30 % больше.

Классификации теплого пола

Существуют два основных типа теплого пола:

Водяной;
Электрический.

Электрический пол имеет 3 вида:

Самостоятельная планировка «узора», бюджетный вариант

Пример монтажа карбонового материала

Укладка кабельных матов под кафель

Пример укладки пленочного пола

Сравнение функциональных характеристик

Сравнивать все классификации теплого пола можно по разным направлениям: длительность монтажа, финансовые затраты, потребление электричества, распределение тепла и т.д.

Таблица сравнения функциональности водяных и электрических систем отопления

Таблица распределения тепла в помещении и влияния инфракрасного излучения на человека

Статья по теме:

Преимущества пленочного материала

Безусловными плюсами пленочного пола перед кабельным аналогом или водяным теплым полом являются:

Легкий процесс укладки;
Так как отсутствует стяжка, высота помещения остается практически неизменной;
Вышедшие из строя участки не препятствуют дальнейшей работе всей системы. Поврежденные элементы легко заменяются без демонтажа всей системы;
Так как поверхность пленочного пола нагревается повсеместно, обнаружить участок с поврежденными секциями не составит труда.

Положительные стороны пленочного образца

Расход электроэнергии пленочного теплого пола зависит от мощности и, как правило, имеет одинаковые характеристики с кабельным полом. Отзывы об электропотреблении нетрудно найти в сети.

Методика подсчета затрат

Сколько потребляет теплый пол? Для вычисления объемов потребляемой теплым полом электроэнергии Wв киловатт*часах используют следующую формулу:

где:

Sобщая площадь комнаты;
Р удельная мощность нагревательного элемента, квт/м2;
k – коэффициент, показывающий, какая доля общей площади покрыта нагревательными элементами.

Так, например, если площадь комнаты – 50 м2, удельная мощность – 150 вт/м2, коэффициент покрытия равен 0,4, то потребляемая энергия составит W=50*150*0,4=3000 квт*час.

Сколько потребляет электрический теплый пол за сутки?Чтобы оценить суточное потребление энергии, необходимо уточнить время работы системы. Так, если она дополнительная, то включается только когда обитатели не на работе, т.е. 8-9 часов в сутки. Дневное потребление в этом случае выйдет 24-26 квт*ч, а использование электроэнергии в месяц составит 720-800 квт*ч.

Данный подсчет предполагает потребление полом максимальной мощности и не учитывает работу автоматических терморегуляторов. Их использование, как правило, позволяет снизить расходы на 30-40%.

Такой расчет позволяет оценить потребление энергии и ее стоимость в каждом помещении, которое планируется оборудовать таким отоплением.

Как снизить потребление электроэнергии

Существует два подхода к вопросу снижения потребления при сохранении комфортного микроклимата в доме. Прежде всего, об экономии энергии следует позаботиться на этапе проектирования, расчетов и установки теплого пола. Это позволит заранее узнать, сколько энергии потребляет теплый пол.

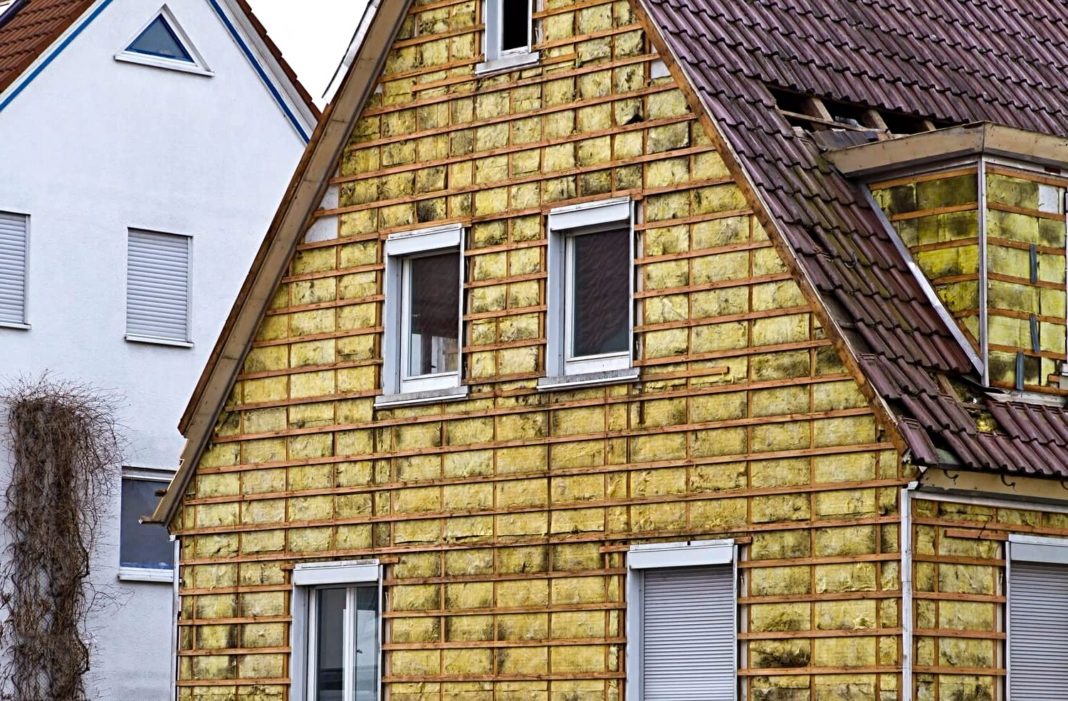

На расход энергии влияют такой фактор, как качественное утепление построек. Современные теплоизолирующие материалы и технологии их монтажа позволяют избавиться от 30-40% суммарных теплопотерь. А это означает и снижение расходуемой энергии.

Следующий способ – принцип разумной достаточности. Нет смысла устанавливать мощный нагревательный элемент там, где потребность в тепле невелика. Для этого нужно оценить тепловые потери каждого помещения и необходимую мощность на их возмещение. Использование теплого пола с меньшей удельной мощностью позволит сохранить комфорт и сберечь энергию. Снижение температуры в помещениях всего на 1оС может сэкономить до 5 % потребления.

При использовании теплого пола в качестве дополнительного обогрева нужно правильно спланировать его размещение. Прогрев пространств под кроватями, мебельными стенками, стационарными массивными диванами, ванными и душевыми кабинами не добавляет комфорта жильцам, а лишь неэффективно расходует энергию. Нагревательные элементы нужно размещать только на проходе и там, где люди будут касаться пола.

Применение качественной теплоизоляции, подстеленной под теплый пол, позволяет сберечь немало тепла и электричества. Эффективность отопления зависит также от наличия термоотражающего слоя, отражающего инфракрасные лучи от теплоизоляции обратно вверх, в сторону пола. Если используется цементная стяжка, необходимо тщательно изолировать ее от стен и других строительных конструкций, чтобы исключить возникновение так называемых «мостиков холода», которые станут путем утечки тепла.

Cнизить энергопотребления теплого пола поможет качественная теплоизоляция дома

Не менее важно разумно управлять имеющимися мощностями. Обычные терморегуляторы позволяют поддерживать постоянную температуру в комнате

А если использовать программируемые регуляторы, то можно сэкономить еще до 40% за счет временного понижения температуры, пока в комнате нет людей. Если же объединить все регуляторы и нагреватели в систему «Умный дом», не придется тратить время на программирование каждого устройства – режим их работы можно будет задать с компьютера или смартфона и управлять отоплением дома издалека.

При использовании системы в качестве основного отопления имеет смысл установить двухтарифный счетчик электроэнергии. И включать систему на полную мощность по ночам, когда киловатт-час дешевле. А днем, когда жильцы расходятся на работу и учебу, снижать мощность и температуру в комнатах.

Подсчитываем максимально потребляемую мощность теплого пола

Какую ошибку в расчетах допускают многие люди? Желая подсчитать, сколько им придется платить за потребленную электроэнергию, все умножают мощность нагревающей пленки на площадь покрытия и на время. Это не совсем правильно. Сейчас поясню почему.

Например, имеется инфракрасная пленка мощностью 160 Вт на 1 м2. Нагревается она до максимальной температуры 55 С. Если разложить ее на площади 10 м2, потребляемая мощность будет 1.6 кВт*ч за 1 час работы. Если обогрев работает 10 часов в сутки, мы соответственно получим потребление 16 кВт*ч (за 1 сутки). А теперь прикинем такую мощность для нашего дома в 120 м2.

Допустим площадь покрытия пленкой будет 60 % от всей площади дома, получаем 72 м2. Отсюда за час работы отопления мы получим 11.52 кВт*ч, а за сутки 115 кВт*ч?!? Как то дороговато получается.

Но это если пленка работает все 10 часов без отключения и на полную мощность. На практике такого не бывает. К тому же вы просто не сможете ходить по разогретому до 55 С полу.

Ошибка №1. Теплый пол работает на неполную мощность. Температура, которая выставляется и поддерживается с помощью терморегулятора, обычно составляет 25-30 С.

При достижении заданной температуры инфракрасная пленка автоматически отключается. Происходит этот процесс очень быстро. Стены и помещение прогреваются, и температура поддерживается на уровне.

Ошибка №2. В таком режиме обогрев пленки работает порядка 6-25 минут в течении часа. Время работы зависит от многих факторов это и количество окон и дверей, высоты потолков, толщины стен, материала утеплителя и т.п.

Ошибка №3. В любом доме есть помещения, которые не нужно отапливать постоянно. Скажем хозяйственные или нежилые помещения, такие как ванна, коридор, прихожая могут отапливаться не все 10 часов в сутки (для нашего примера).

Исходя из выше сказанного, давайте проведем расчет с учетом все эти ошибок и узнаем, сколько электроэнергии потребляет теплый пол в частном доме.

Расчет затрат энергии

На электропотребление основное влияние оказывают следующие условия: теплопотери материала, толщина основы для напольного покрытия, теплоизоляция. Затраты электроэнергии вычисляются по формуле: W=S*P*0,4, где S — это площадь помещения в метрах, P — мощность всех элементов пола в ваттах или киловаттах, и 0,4 — расчетный коэффициент полезной площади обогрева.

Есть несколько факторов,действующих на потребление энергии

Следует учитывать, что суммарное потребление W будет рассчитано в Вт/час или кВт/час в зависимости от того, в чем выражается мощность Р: ваттах или киловаттах.

Перед расчетом необходимо оценить максимальные теплопотери, если дом не очень хорошо утеплен. Если у здания хорошая изоляция, сохраняющая нагретый воздух, как термос — горячий чай, то достаточно взять среднее значение мощности — 0,1−0,15 кВт/м². Есть условные мощности, которые можно использовать для разных помещений:

комнаты для проживания, кухня, коридор — до 120 Вт/м²;
ванная комната — 150 Вт/м²;
балкон, лоджия — 200 Вт/м²;

Есть условные мощности, которые можно использовать для разных помещений

Подставив эти значения в виде Р в формулу, можно легко вычислить требуемую мощность электрического пола в выбранном помещении. Далее следует оценить суточный расход электроэнергии, умножив W на количество рабочих часов за сутки. А затем полученный результат вновь умножается — на число дней в месяце. Итог — сколько потребляет теплый пол электроэнергии в месяц. Остается только пересчитать кВт/часы в рубли по действующим тарифам.

В заводских настройках точно прописано, сколько должен работать электрический пол.

Следует отметить, что вычисленное значение — сколько киловатт потребляет теплый пол — будет больше реального, поскольку встроенные терморегуляторы существенно экономят потребление энергии.

В случае использования электронагревающего кабеля нужно рассчитать его количество. Делается это по следующей формуле: L=l/а, где l обозначает длину провода, а — расстояние между витками кабеля. Умножая эту величину на показатель потребления (120−200 Вт), получается величина потребления на 1 м². В свою очередь размер (шаг) укладки кабеля рассчитывается умножением площади помещения на отношение 100 к длине кабеля.

https://youtube.com/watch?v=gG1-hjn8isA

Какая температура теплоносителя в системе водяного теплого пола?

Температура подающей воды должна находиться в пределах от 40 до 55 градусов. Максимальная же температура теплоносителя на входе в систему водяного теплого пола не должна превышать +60 градусов.

Перепад температур теплоносителя между подающим и обратным трубопроводом оптимальный 5…15 градусов. Меньше пяти градусов не рекомендуется из-за сильно возрастающего расхода теплоносителя через контур, что приводит к большим потерям напора. Больше пятнадцати градусов не рекомендуется по причине ощутимого перепада температуры поверхности самого пола (под окнами можем в таком случае иметь 27 градусов, в конце контура 22 градуса, такой большой перепад не комфортен). Оптимальное же падение температуры 10 градусов. Рекомендуемые температуры на входе/выходе петель: 55/45 градусов, 50/40 градусов, 45/35 градусов, 40/30 градусов.

Если в качестве источника тепла используется тепловая насосная установка (хоть это и большая редкость), то желательно взять температуру подающего теплоносителя в контур отопления 40 градусов. Во всех других случаях можно использовать любую другую подающую температуру в указанном выше диапазоне.

Теплый пол расход электроэнергии: расчёт

Особенность потребления электричества теплым полом заключается в том, что при его эксплуатации реальный расход электроэнергии отличается от расчетной мощности отопительной системы. Это связано с тем, что после нагрева, заданная температура (+26град С) на поверхности напольного покрытия поддерживается в автоматическом режиме. Поэтому время потребления электроэнергии в сутки может составлять всего 5…8 часов. Так как нагревательную пленку не рекомендуется укладывать в местах установки мебели, камина и сантехнических приборов, то площадь нагрева обычно составляет 70%…80% от площади помещения.

Например, площадь нагрева в комнате площадью 24м2 будет составлять:

24м2 Х 0,7 = 16,8м2

Для полноценного прогрева 1 м2 пола с напольным покрытием из плитки, оптимальная мощность нагревательного элемента составляет 200 Вт/ч.

Расчетная максимальная мощность инфракрасной пленки будет составлять:

16,8м2 Х 0,2 кВт = 3,36 кВт/ч

Система будет работать в заданном режиме только 7 часов в сутки, и потреблять благодаря терморегулятору 65% мощности, экономя 35%.

Таблица расхода электроэнергии:

В сутки	З,36 кВт/ч Х 7 ч Х 0,65 = 22,9 кВт
За месяц	22,9 кВт/ч Х 30 дней = 687 кВт
В денежном эквиваленте (при тарифе 3,38 рублей за 1 кВт)	687 кВт Х 3,58 = 2460 руб. в месяц

Пользуясь данной схемой расчета, потребитель, зная заранее планируемую площадь нагрева, может подсчитать предстоящую сумму оплаты за потребляемую мощность. Грамотно рассчитанный и качественно организованный теплый пол безопасен, прост в использовании и обладает превосходными параметрами эффективности и экономичности.

Теплый пол расход электроэнергии видео

Виды теплого пола и их особенности

На рынке представлены сотни моделей от десятков производителей. Все они относятся к одному из следующих видов:

Тонкие нагревательные маты. Нагревательный элемент в виде греющего кабеля, уложенного зигзагом в арматурную сетку. Укладываются под цементную стяжку. Рекомендуются для помещений с повышенной влажностью, напольные покрытия – кафель, керамогранит, натуральный камень. Снижают высоту комнаты на 3 см. Удельная мощность: до 0,2 квт/м2
Греющий кабель или лента. Кабель укладывается на полу по произвольной траектории так, чтобы витки не пересекали друг друга. Сверху также закрывается цементной стяжкой. Уменьшает высоту комнат до 5 см. Используется под плитку. Удельная мощность: 0,01 – 0,06 квт/м2. Конкретное значение определяется геометрией укладки, частотой следования витков.
Нагревательная пленка, или так называемый инфракрасный теплый пол. На тонкой полимерной пленке напылен проводящий слой. При пропускании через него тока он нагревается и излучает тепло. ИК-нагреватель практически не снижает высоту помещений. Используется под ламинат, ковролин, паркетную доску. удельная

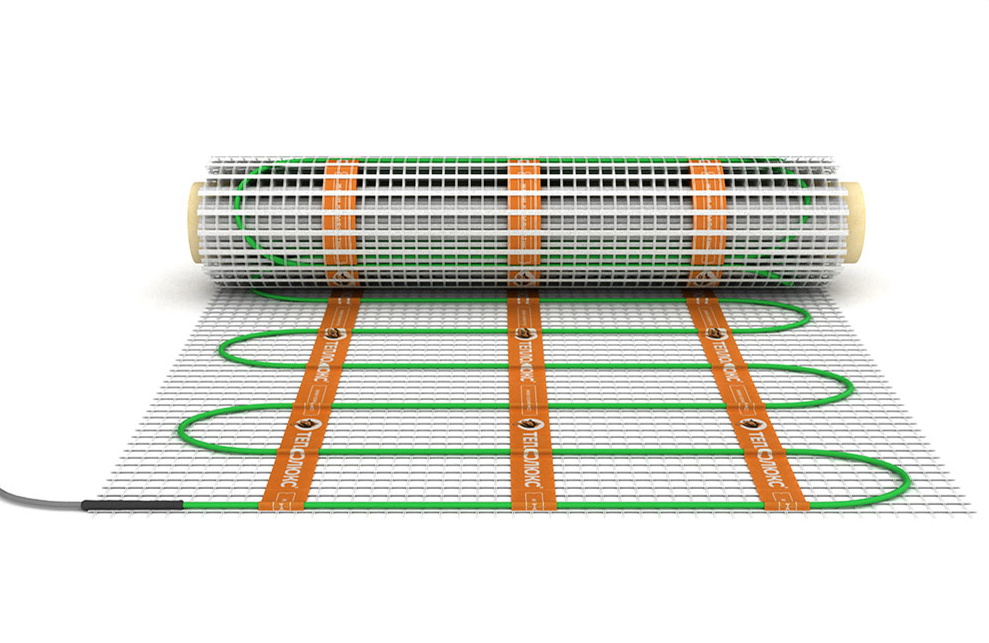

Нагревательный мат

При выборе мощности системы обогрева пола необходимо ответить на главный вопрос: будет ли обогрев основным и единственным. Либо он должен только повышать комфорт пребывания в комнате, а основное отопление будет осуществляться другой системой. Часто основное отопление осуществляется радиаторами жидкостной систему, центральной или локальной, а пол подогревают лишь в отдельных зонах, например, рядом с кроватью, там, где предстоит надевать тапочки.

Как рассчитать расход электроэнергии

Измерения показывают, что потребляемая мощность стиральной машины:

Во время стирки находится в пределах 400–800 Вт.
При нагреве воды расход энергии может превышать 2 кВт (киловатты), у некоторых моделей может доходить 2,9 кВт, а ваттах это 2900 Вт.

Как уже было сказано, чем выше класс энергопотребления, тем меньше расходуется электричества. В зависимости от класса, модели, загрузки, режима и температуры за цикл стирки потребляется от 300–1600 Вт/ч, в кВт это 0,3–1,6 кВт*ч стиральная машина потребляет электроэнергии за одну стирку. При этом максимальное потребление будет у больших моделей с загрузкой в 6-7 кг с сушкой будет даже более 1,6 кВт*ч.

Например, модели с загрузкой 5 кг потребляют до 0,8 кВт*ч за одну стирку – примем это значение за среднее 1 кВт*ч по однотарифному счетчику в Москве стоит 5,38 рублей. Значит, что за одну стирку вы заплатите 4,3 рубля.

Теперь поговорим о том, сколько потребляет стиралка за сутки, месяц и год. Для расчетов усредним, что в месяц у вас 40 стирок. Исходя из вышесказанного усредним и стоимость стирки, и расход электроэнергии на уровне 0,8 кВт и 4,3 рубля.

Допустим вы стираете в среднем 3 раза в неделю, и за сутки делаете до 3 стирок. Тогда в месяц вы стираете 12 дней и делаете 36 стирок.

Тогда за месяц вы намотаете:

0,8*36=28,8 кВт*ч

28,8*5,38=155 рублей

За год:

36*12*0,8=345,6 кВт*ч

345,6*5,32=1838 рублей

Недостатки электрического теплого пола

Рассмотрим только один, по нашему мнению — самый существенный. Все остальные проблемы решаемы и ничем не отличаются от других систем подогрева.

У электрических теплых полов имеются и недостатки

Выше мы уже приводили пример расчета мощности электрического пола для комнаты площадью 20 м2, для обогрева такого помещения потребуется 3,2 кВт. Если у вас квартира средних размеров, то возникают проблемы. Даже при подогреве нескольких комнат общей площадью 60 м2 понадобится почти 10 кВт мощности. К ним следует прибавить остальных потребителей электрической энергии и в сумме для одной квартиры надо не менее 17–20 кВт. Ни одна стандартная проводка не рассчитана на такую мощность, придется менять все кабели, автоматы и специальную защитную арматуру. Кроме того, возникают очень большие проблемы с внутридомовыми распределительными щитами и владельцами электрических сетей. У них для значительного увеличения потребляемой мощности должен быть запас электрических подстанций высокого напряжения. Как показывает практика, большинство из них и так работают на физическом пределе, а то и с перегрузкой.

Теплый пол электрический

Получить разрешение на подключение дополнительных мощностей – большая проблема. Перед тем как приступать к монтажу теплого пола с электроподогревом, настоятельно рекомендуется в письменном виде получить ответ от заинтересованных организаций о возможности подключения.

Пример расчета

А теперь разберем на примере, сколько энергии потребляет пол с подогревом. Это внесет большую ясность в данный вопрос, и вы сможете произвести примерный подсчет со своими условиями.

За основу возьмем следующее: необходимо рассчитать, сколько энергии тратится электрической инфракрасной системой в квартире общей площадью 80 м², с жилой площадью 60 м², с высотой потолков 2,7 метра, расположенной в пятиэтажном котельцовом доме в умеренно континентальном климате.

Итак, жилая площадь — 60 м². Вычтем площадь, которую занимает мебель, стиральная машина, варочная плита, отступы от стен и т. п. В итоге у нас получится площадь около 40 м² — на нее и рассчитываем.

Потери тепла с 60 м² составят: коэффициент для котельцовых домов с толщиной стен в 60 см — 30 Вт/м², то есть, 0,03 кВт — итак, 0,03×60=1,8 кВт/ч — это потери энергии квартирой за один час.

Для компенсирования этих потерь и создания требуемой комфортной температуры, нам понадобится на 0,2 кВт больше энергии — то есть, 2 кВт. Именно такую суммарную мощность должен иметь пол, но это в том случае, если он постоянно будет в работе (то есть без терморегулятора).

Если мы планируем установку без терморегулятора, то мощность одного квадратного метра нашего пола должна составлять 2000/40=50 Вт — следовательно, пленку нужно выбирать мощностью 50 Вт/м².

Если хотим устанавливать терморегулятор, понадобится немного более мощная пленка — около 80 Вт/м². Чтобы вы понимали, при установке терморегулятора пол будет работать вдвое меньше, чем без него. И квартира будет теплая, и расходы электроэнергии будут небольшими, т.е. на обогрев будет расходоваться не 1,8 кВт/ч, а порядка 0,8 кВт.

Вот и все, мы посчитали не только, каков расход электрической энергии для работы ИК-системы, но и какая пленка нам необходима. Подведем итоги: 0,8×24=19 кВт, следовательно, в месяц 570–600 кВт электроэнергии. И это в том случае, если мы используем пол как основной вид обогрева, и температура окружающего воздуха не поднималась выше отметки в -15°С! В реале это чересчур суровые условия, и обычно они куда более щадящие, поэтому отметку в 500 кВт вы не преодолеете.

На этом мы заканчиваем, и что хочется напоследок сказать. Во-первых, если вы решились устанавливать данный вид обогрева, то ничуть не ошиблись. Во-вторых, данную статью можно считать ознакомительной — так что, если не уверены в своих знаниях и силах, то рекомендуем обратиться к специалистам. Удачи, и до новых встреч!

Расчет мощности

Чтобы увидеть, какой должна быть минимальная потребляемая мощность теплого пола в ваттах, прибегают к формуле: обогреваемая площадь, умноженная на мощность, требуемую для обогрева конкретного помещения. Если планируется использовать систему в качестве дополнительного отопления, последний показатель может составить от 120 до 140 Вт/м². На «безальтернативный» теплый пол расход электроэнергии возрастает на 40 Вт/м².

Основной обогрев требует не только повышенной мощности, а и большего охвата площади. Над пленкой или кабелем должно находиться не менее 70% поверхности. Потребление электрического теплого пола, как приложения к системе центрального отопления, значительно скромнее. Для нормальной работы достаточно охватить 40% комнаты. В формуле учитывается только полезная площадь, то есть без участков с мебелью. Рекомендуемая потребляемая мощность теплого пола на 1 м2 зависит от типа помещения:

кухня, ванная, жилые комнаты, прихожая на первом этаже – 140 Вт/м² (для дополнительного отопления);
эти же помещения, начиная со второго этажа – 120 Вт/м²;
балконы, лоджии – 180 Вт/м².

Напоминаем, что при основном обогреве мощность электрического теплого пола на 1 м2 возрастает на 40 Вт. Теперь посмотрим, как определяют нужный показатель на практике.

Пример

Допустим, нам нужно выяснить, какой расход электроэнергии на теплый пол потребуется для гостиной в квартире, расположенной на третьем этаже. Общая площадь комнаты составляет 20 м² (4х5 м). Потребляемая мощность инфракрасного теплого пола должна обеспечивать нормальный дополнительный обогрев. Прежде всего, необходимо определить полезную площадь. Предположим, что 5 м² занимает различная мебель и тяжелое оборудование. Еще один «квадрат» убираем в связи с тем, что от каждой стены требуется отступ не менее 10 см. Таким образом, нам нужно узнать, сколько потребляет пленочный теплый пол, занявший 14 м² комнаты. Применяем формулу, указанную в начале раздела. Для подобных помещений базовая потребляемая мощность теплого пола вт за м2 составляет 120 Вт. Умножаем 14 на 120 – получаем 1680 Вт. Это показатель и должен стать вашим ориентиром при выборе подходящей системы.

Если вы хотите, чтобы оборудование было способно периодически выполнять и функции основного отопления, потребуется более производительный теплый пол. Расход электричества в такие моменты потребует мощности 160 Вт/м². Площади под кабель или пленку у нас достаточно – как раз требуемые 70%. Произведя нехитрые расчеты, мы получим 2240 Вт (2,24 кВт). Напоминаем, что это не энергопотребление теплого пола на 1м2, а требуемый показатель производительности системы. Аналогичным образом рассчитываются параметры для любого помещения.

Балкон/лоджия

Отдельно стоит рассказать о балконах и лоджиях. Многих потенциальных пользователей интересует, сколько потребляют теплые полы в месяц, когда располагаются в этих помещениях. Сразу скажем, что установка отопительной конструкции будет оправдана только при условии качественного утепления балкона. Нетрудно представить, какой расход электроэнергии у теплого пола, когда часть выделяемого им тепла постоянно уходит на улицу. Даже при условии, что стоит качественный стеклопакет.

Правильно подобранные изоляционные материалы помогут существенно снизить потребление теплого пола вт м2, но в любом случае потребуется мощность 160-180 Вт/м². Если вы живете в холодном климате и решили обогревать лоджию таким образом, рекомендуем подумать о приобретении дополнительного оборудования, например, радиатора.

Сколько электричества потребляет теплый пол, зависит от режима эксплуатации, который определяете вы. Выбирая систему, помните, что не угадать с производительностью в сторону понижения намного хуже, чем приобрести более мощное оборудование. Если вы хотите точно знать, сколько ест теплый пол электричества в периоды максимального обогрева, лучше обратитесь за расчетом к профессионалам. Мы указали ориентировочные мощности, а они определят оптимальные показатели, учитывая все параметры комнаты и ваши требования к уровню обогрева.

Если нет желания, чтобы калькулятор расхода электроэнергии инфракрасного теплого пола удивлял вас неожиданным ростом цифр, не стесняйтесь обращаться за консультацией перед покупкой. Некоторые клиенты любят продемонстрировать свою «продвинутость», сходу называя понравившийся товар, характеристики которого подходят под их вычисления. Примерно определить, сколько киловатт потребляет теплый пол, способен каждый. Сделать это с высокой точностью значительно сложнее.

Технология вычислений

Сразу же следует отметить, что на сегодняшний день существуют сервисы, вроде онлайн-калькуляторов и программ по расчету теплого пола для индивидуальных условий. Такие программы действительно очень удобные и позволяют сразу же определить точную мощность пленочного покрытия либо греющего кабеля. Если же Вы по каким-либо причинам не доверяете компьютерным вычислением, рекомендуем сделать все по старинке – с помощью простых формул.

Итак, формула расчета электрического теплого пола выглядит следующим образом:

P=Pм*Sкомн,

где:

Pм – мощность нагревательного материала, которую Вы сами должны выбрать (об этом ниже), м2;
Sкомн. – полезная площадь комнаты.

Как Вы видите, формула для расчета далеко не сложная, однако в ней есть две неизвестных, которые Вы сами должны определить. Что касается полезной площади комнаты, тут все просто. Нагревательный мат, кабель либо пленку нужно укладывать только в тех местах, где не будет стоять бытовая техника и мебель. Во-первых, это и так запрещается производителями, т.к. посторонние объекты на полу будут препятствовать теплообмену, в результате чего материал будет перегреваться. Во-вторых, какой смысл подогревать поверхность там, где никто не будет ходить? Это лишняя трата электроэнергии. На схеме Вы можете увидеть, как выглядит полезная площадь комнаты для расчета теплого пола электрического:

Полезная площадь обогрева

Расчет полезной площади под укладку электрического теплого пола производится следующим образом: ширину поверхности необходимо умножить на длину.

Что касается мощности нагревательного материала, ее Вы должны выбрать самостоятельно, в зависимости от типа помещения. Для каждой комнаты мощность инфракрасной пленки либо мата будет своя, что очевидно – балкон и коридор больше нуждаются в отоплении, чем спальня и детская, которые дополнительно отапливаются водяными радиаторами.

Предоставляем к Вашему вниманию наиболее оптимальные значения для расчета мощности электрического теплого пола:

кухня: 110-130 Вт/м2;
ванная комната (санузел): 120-150 Вт/м2;
балкон: 180 Вт/м2;
прихожая: 110-120 Вт/м2;
коридор: 110-120 Вт/м2;
гостиная 110-130 Вт/м2;
спальня 110-130 Вт/м2.

Обращаем Ваше внимание на то, что вышеуказанные значения подходят в том случае, если электрический теплый пол будет использоваться как дополнительная система подогрева. Если же Вы решили использовать такой вариант в качестве основной системы отопления, для каждой комнаты необходимо выбирать нагревательный материал мощностью 140-180 Вт/м2

Полезная площадь Вам известна, мощностные параметры также выбраны. Остается только подставить значения, в формулу и произвести общий расчет теплого пола электрического по мощности. Чтобы Вы поняли, как нужно рассчитывать данный параметр, далее мы предоставим пример для одной из комнат.

Автоматическое и ручное выравнивание температуры

При регулировке тёплого пола методом смешивания и ограничения способы установки требуемой температуры теплоносителя несколько отличаются. Также имеет значение, выполняется ли пропорциональная подстройка на ходу, либо же регулировка осуществляется вручную. Последнее допустимо только для способа регулировки смешиванием и только при условии, что расход теплоносителя в остальных контурах системы меняется незначительно.

Ручная настройка трехходового клапана требует контроля температуры на обратной ветке, для чего может использоваться гильза под термометр, либо накладной термощуп.

Замеры температуры нужно проводить не сразу, а исходя из длины петли и расхода теплоносителя в ней. Измерять температуру нужно спустя время, достаточное для 2-х или 3-кратного обновления теплоносителя в системе тёплого пола.

Задача регулировки — обеспечить постоянный перепад температуры теплоносителя между подачей и обраткой. При этом разница температур определяется проектом тёплого пола и рассчитывается по толщине, материалу стяжки, а также направлению и шагу укладки труб змеевика.

Автоматическая пропорциональная регулировка выполняется не в пример проще. Основной управляющий элемент — термостатирующая головка RTL или клапан унибокса.

Чем больше отметка, на которую установлен маховик, тем выше будет температура теплоносителя, что справедливо при регулировке как смешиванием, так и ограничением. опубликовано econet.ru Если у вас возникли вопросы по этой теме, задайте их специалистам и читателям нашего проекта здесь.
