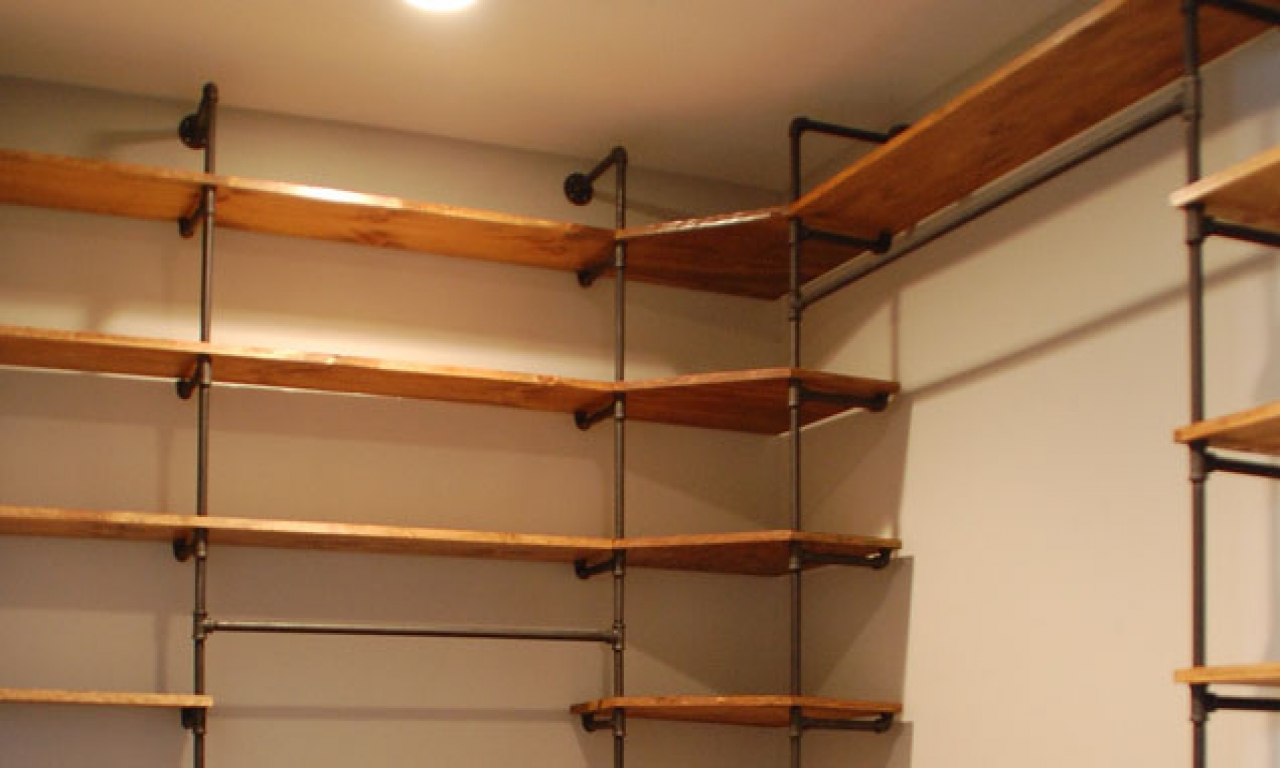

Правила сборки полок из пластиковых изделий

Собрать стеллаж из труб своими руками можно за пру часов при наличии всех инструментов и материалов, и неважно, какие изделия будут использоваться – ПВХ или металлопластиковые. Главная задача – сделать правильный чертеж, просчитать и указать все размеры, и без ошибок заготовить материал

Для полки из труб пвх сложные изгибы трудно сделать, поэтому вся конструкция будет прямоугольной. Изделия из металлопластика гнутся руками, и такую мебельную конструкцию можно сделать фигурной, с криволинейными переходами между ярусами. Например, несущие ножки можно изогнуть в виде фигур, и для крепления полок в нужных местах разреза́ть ножку и вставлять в место разреза тройник.

Сложность представляет место между полками – там нужен не тройник, а переход с четырьмя выпусками. Но, поскольку в металлопластике таких переходов нет, придется изворачиваться и добавлять лишний отрезок, на который будет наворачиваться еще один тройник. Или делать трубные перемычки для полок не с четырех сторон, а только с двух – полка будет лежать на двух трубах так же надежно.

ПВХ отрезки соединяются во всех точках пересечений на фитинги при помощи пайки. Это могут быть тройники и крестовины, муфты и повороты. Особенно облегчает работу по сборке полки или стеллажа наличие ПВХ крестовин – такая конструкция позволяет обойтись без лишних деталей и соединений на креплениях полок. Ножки из пропиленовых отрезков лучше усилить, напаяв на них муфты или заглушки.

Чтобы ножки стеллажа или полки не разъезжались при больших нагрузках, их можно скрепить отрезками таким же образом, как и места для полочек, и тогда отпадет необходимость в пайке заглушек.

Материалы и инструменты

Для изготовления стеллажей могут использоваться различные материалы. К наиболее прочным, долговечным и доступным по стоимости относится металлический профиль. Для его изготовления потребуются такие материалы:

  1. Профильная труба. Для работы можно использовать изделия размером 20*40 или 30*40 мм. Однако можно использовать профиль любого размера, а для обеспечения дополнительной прочности конструкции можно использовать перемычки. Альтернативой профильной трубы может стать уголок, который удобно использовать для изготовления боковых стоек.
  2. Доски. Используются в качестве полок. Можно сделать полки с промежутками или цельные конструкции. Зависит от размера вещей, которые будут на них храниться. Для полок можно использовать металлические листы, листы фанеры или деревянные доски.
  3. Саморезы. Используются для крепления полок к основной конструкции.

Помимо материалов, необходимо подготовить и инструменты для выполнения работ:

  • сварочный аппарат;
  • болгарка и круг по металлу;
  • дрель и сверла необходимого диаметра для создания отверстия для фиксации полок;
  • строительный уровень, уголок и рулетка;
  • пила по дереву при использовании досок или фанеры для полок.

Для расчета необходимого количества материала следует предварительно сделать чертеж будущего стеллажа.

Об изготовлении стеллажа из профильной трубы можно узнать из видео:

Строим железный сараи своими руками – технология

Строение может быть как сборным так и капитальным. Есть отдельное решение для тех, кто выбрал капитальный вариант.

Начинается работа с бетонного пола. Он заливается на поверхность основания, подготовка которого проводится заранее. Но допускается и возведение деревянного напольного покрытия.

Пол из досок требует особого подхода.

  • Надо взять профильную трубу с толстыми стенами, с сечением 60 на 40 или 60 на 60 мм.
  • Понадобится и уголок, у которого толщина стенки доходит до 4-5 миллиметров.

Детали могут быть как металлическими, так и деревянными. Они понадобятся, когда приступим к сооружению своими руками каркаса сарая из профильной трубы.

Главное, чтобы толщина доски составляла не менее 4 см. Дополнительная опора нужна, если пролёт достаточно большой. Для этого достаточно взять профильную трубу, диаметр которой соответствует характеристикам.

Типы стеллажей

В домашнем обиходе используют все типы.

Различают их по объему конструкции, материалу изготовления. Приобретают прочные и долгосрочные варианты из дерева или металла. Иногда этажерки делают самостоятельно. Для начала подбирают тип модели.

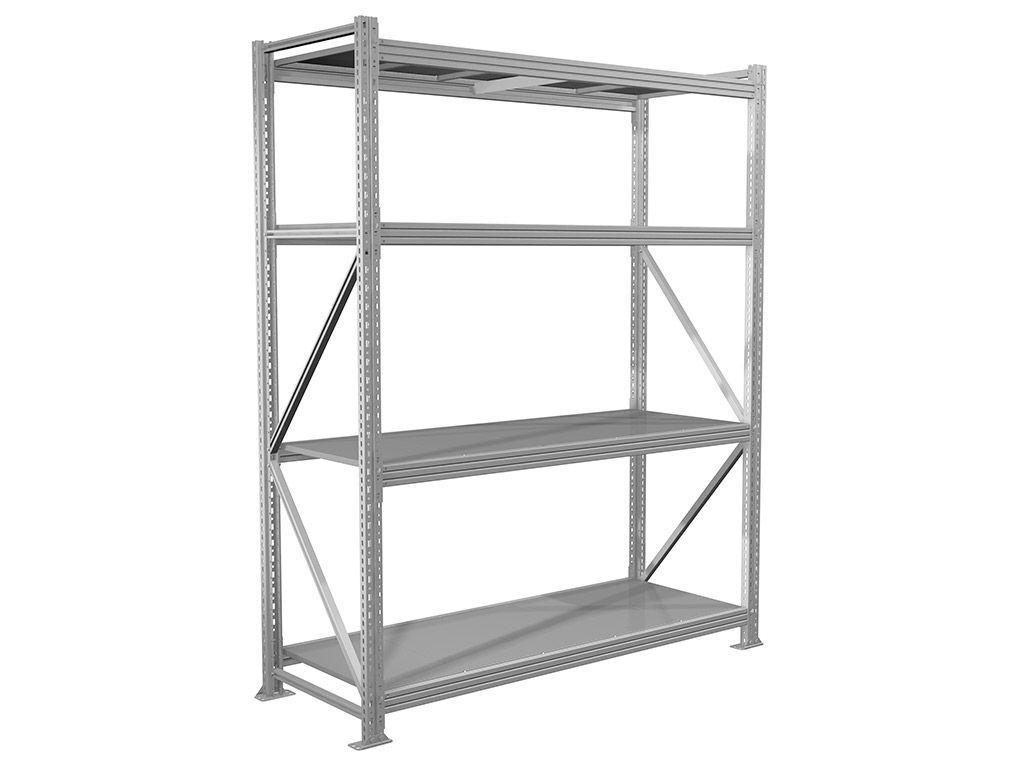

Модульные

Модульные варианты используют на складских объектах, в промышленности, заменяют ими торговые прилавки в супер и гипермаркетах. Часто встречаются в архивах, библиотеках.

Конструкция основана на перфорированном профиле, с цельными полками. Металлические детали покупают комплектом, они резаны на части, при сборке их скрепляют болтами. Для долгого срока служения покрывают оцинковкой. Полки в основном из металла, дерева, ДСП, пластика.

Межполочное расстояние регулировать при сборке, в последующем кронштейн будет сложно сместить на новый уровень.
Модульный

Из алюминия

Этажерка на основе алюминия характерна легким весом. Конструкцию можно передвигать за счет имеющихся роликов с механической заглушкой. Не подвержены коррозии, компактны для объемных и малых помещений.

Используются в качестве стеллажей для продуктов в супермаркетах. Минус использования – не выдерживает большой вес, конструкция деформируется.

Алюминиевый

Из профильной трубы

Достоинство варианта из профильной трубы – высокая прочность, недостаток – межполочное пространство изменить нельзя. Ими оборудуют гаражи, мастерские. При монтаже крепят дополнительными болтами для увеличения устойчивости и баланса. Для самостоятельного конструирования понадобится сварка и болгарка.

Для эксплуатации в помещении с высокой влажностью этажерку покрывают краской, или оцинковкой.

Из профтрубы

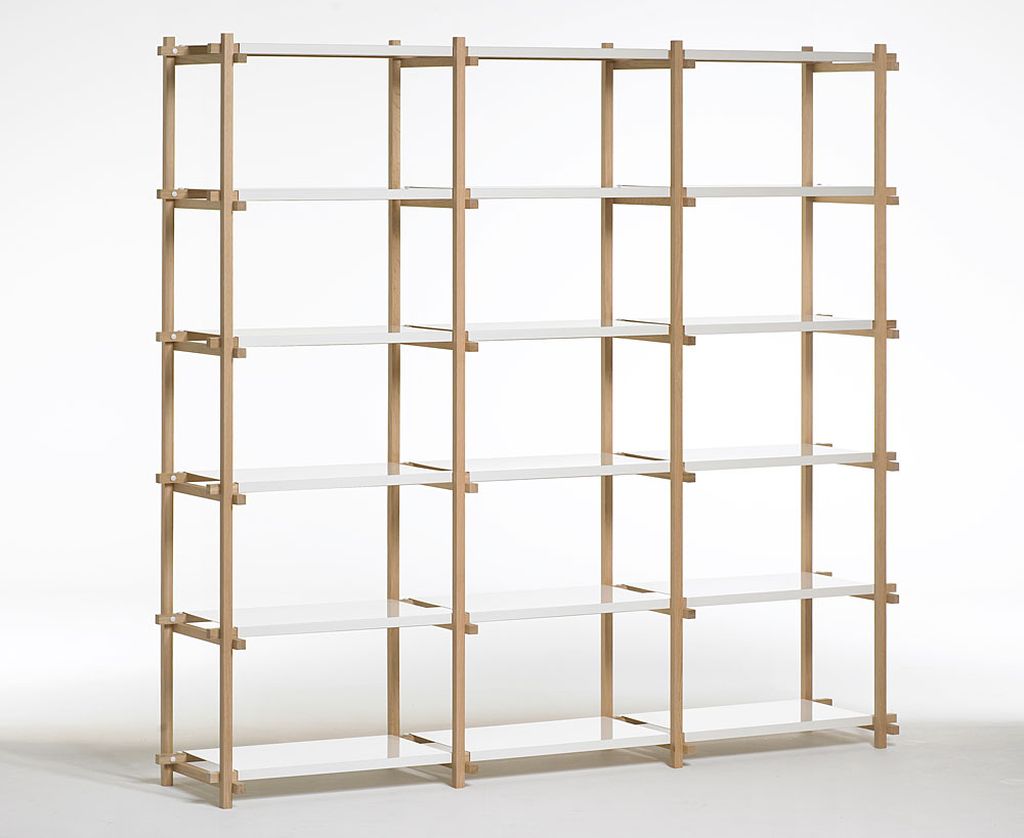

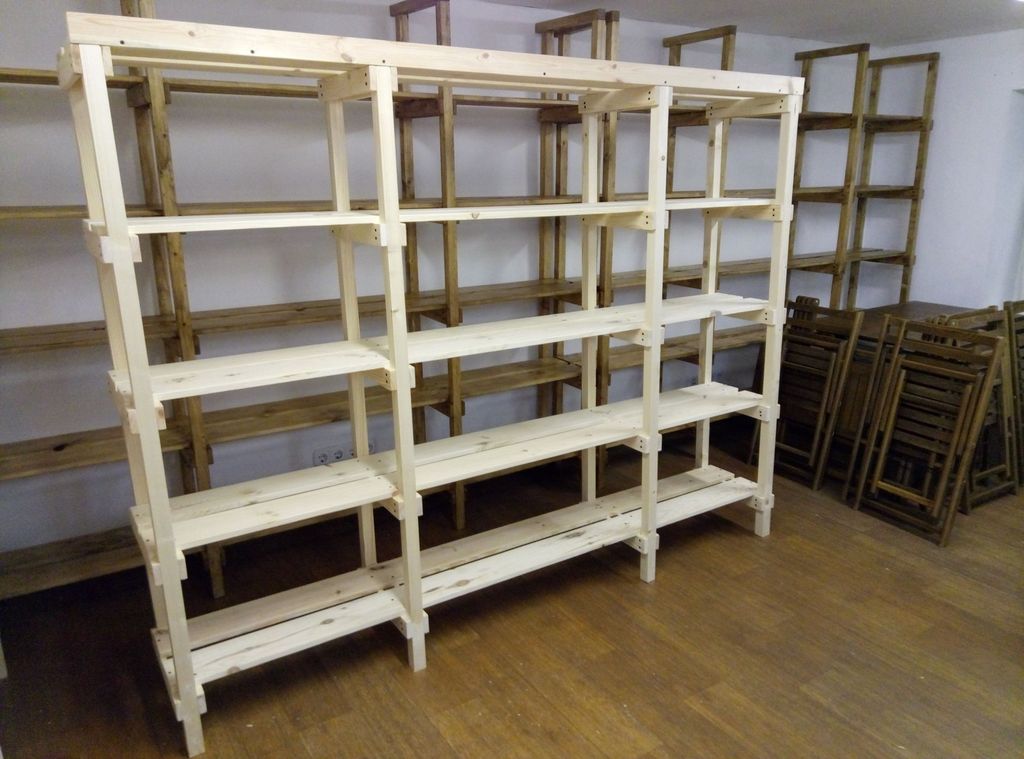

Деревянные

Конструкция прочная, но не надежная. Самостоятельно можно сконструировать стеллаж любого уровня и конфигурации. Для монтажа используют бруски дерева с сечением 5 на 5 см.

Межполочное пространство корректируют при сборке, после установки изменить его нельзя. Полки либо делают самостоятельно из дерева или пластика, либо покупают готовый материал. Срок службы деревянной этажерки 5-7 лет.

Деревянный

Конструкции из профиля для гипсокартона

Материал для стеллажа дешевый, качественный, конструкция из гипсокартона получается прочной и легкой. Для устойчивости к большому весу монтируют диагональные распорки между полками.

Оцинкованная сталь не подвержена коррозии, прослужит долго.

Чертежи и варианты

Много чертежей стеллажей имеется в интернете. Но чтобы выбрать подходящий, необходимо определиться с будущим использованием конструкции. Для хранения инструментов и запчастей в гараже подойдет стеллаж размерами 500 х 2000 мм с четырьмя полками по 450 мм между собой. А вот для погреба с консервацией можно сделать полочек побольше — через каждые 300 мм. Конструкции для склада требуют индивидуального подхода, с учетом размеров хранимых коробок.

Самые распространенные варианты стеллажей, это :

  • конструкция 500 х 1800 мм с четырьмя полками;
  • стеллаж 600 х 2000 мм с тремя полками;
  • комбинированные модели размером 500 х 1800 мм с высокой полкой внизу на 700 мм и тремя полочками для мелких деталей по 350 мм.

Если предметы на которые рассчитывается стеллаж будут постоянно меняться в размерах, то существуют универсальные конструкции, где регулируется расстояние между полками. Для этого в главных стойках насверливается несколько отверстий по уровню будущих полок. Сваривается только основная рама (куб), а все внутренние элементы крепятся на болтовое соединение. Так можно добавлять или убирать число полок, а также менять расстояние между ними. Это особенно удобно сделать если основные стойки из уголка. Сверлятся отверстия в них и полочках, а для фиксации используется по два болта на каждую сторону.

Если необходим длинный стеллаж, то рекомендуется не делать его на всю стену, а оставить небольшие зазоры по 100 мм от боковых стен, чтобы было удобнее установить металлоконструкцию на место. По глубине полок не существует жестких ограничений в размерах, но стоит учесть удобство доставания предметов. Например, если глубина составит 1000 мм, то не у каждого хватить длины руки дотянуться до детали под стенкой. Но если конструкция стоит посередине мастерской, и имеется доступ с двух сторон, то можно сделать полки и по 1500 мм глубиной.

По высоте стеллажи изготавливаются индивидуально. Все зависит от имеющихся материалов и будущего использования. Но в любом случае не обязательно делать высоту до самого потолка, ведь верхняя часть тоже может служить полкой, на которой предусматривается лишь небольшой порог (в 150 мм) чтобы находящимся там предметам было куда упираться, в случае, если они расположены вертикально.

Существуют комбинированные модели стеллажей, где имеется высокая полка для крупных предметов (двигатель, колесо), и мелких деталей. Усиление под полками зависит от будущего веса груза. Если это тяжелые запчасти от автомобиля, то стоит приварить дополнительную перемычку под серединой полки. Исходя из этого определяется и число основных стоек. Слишком большие пролеты приведут к прогибанию и деформации. Но если конструкция делается под мелкие детали, то крайних стоек вполне достаточно.

Основные особенности стеллажа из профиля

Этажерка на основе профиля – многофункциональный вариант для организации хранения вещей. При конструировании стеллажа возможно прикрепить к нему дополнительные ящики, уровни, крюки.

Назначение:

  • дополнительное место для хранения;
  • специально декорированный модели служат перегородкой и элементом зонирования комнаты;
  • места для расстановки цветов;
  • хранилища солений, варенья в кладовке;
  • размещения старой техники;
  • дополнительных полок для книг, вещей;
  • в прихожей предназначен для мелких вещей и обуви.

Особенностью варианта из профиля является универсальность и компактность. Конструкция не занимает много места, ее возможно расширить, использовать не только для хранения чего-либо. Такой вариант устойчив, прочен, неприхотлив к влажным местам расположения.

Минусы его использования – отсутствие дверей, и быстрое скопление пыли на поверхностях.
Стеллаж компактен и дает возможность сэкономить пространство

Положительные стороны:

  • простота сборки;
  • не занимает много места;
  • многофункционален;
  • возможно сконструировать разборную модель;
  • низкая цена на материалы;
  • возможно сделать самостоятельно, и проявить дизайнерские способности.

Последовательность сборки

Изготовление стеллажа из профиля или уголка начинается с порезки заготовок в согласии с размерами по чертежу. Болгаркой отрезаются элементы под стойки и перемычки, а также полки. Заусенцы на срезе стоит убрать, чтобы они не мешали вплотную прикладывать части для сварки.

Когда все порезано и зачищено, можно приступать к сборке. Она ведется в следующей последовательности:

  • создание боковых рамок;
  • соединение боковых рамок продольными балками по верху и низу (получается куб или прямоугольная трехмерная конструкция);
  • приварка уголков под уровни полок;
  • крепление дополнительного усиления по необходимости;
  • покраска металла и уже порезанных деревянных заготовок;
  • фиксация деревянных полок саморезами.

Боковые рамки важно собрать правильно, т. к. от этого зависит пропорциональность и ровность конструкции

Для этого стороны выкладываются на столе или полу и выставляется по оной прихватке в каждом углу. Меряются диагонали, и если они равны, то ставится вторая прихватка на все стыки, а после этого выполняется обварка. Погрешность в разнице диагоналей не должна превышать 3 мм. Углы обвариваются не подряд, а через один, для равномерного напряжение в структуре металла.

Когда обе рамки собраны, необходимо выставить их в вертикальном положении и прихватить по очереди продольные балки: две вверху и две внизу. Здесь не обойтись без помощника, который будет держать металлоконструкцию. Сначала необходимо выставить одну сторону, проверить диагонали, укрепить прихватки, и обварить углы. Затем, в этой же последовательности, собирается вторая сторона. На этом этапе можно обойтись и без проверки диагоналей, если установить правильность сборки угольником (в каждом углу необходимо 90 градусов) и уровнем на верхней балке.

Далее, выполняется разметка на стойках под полки. Последние можно варить по уровню. Погрешность в 1-2 мм не создаст сильного перекоса плоскости. Если на одной из полок планируется хранение тяжелых элементов, то приваривается еще одна продольная балка из профиля посередине всей длины полки. Если делается универсальный стеллаж, то в стойках и в рамках «этажей» конструкции сверлятся отверстия под крепление.

Весь стеллаж требуется покрасить, чтобы предупредить коррозию. Для этого подойдет обычная грунтовка. Сразу выкрашиваются и порезанные доски или ДСП. Резать их необходимо поперек стеллажа, чтобы исключить чрезмерный прогиб. Когда краска высохла, можно фиксировать дерево к металлу. Для этого сверлятся отверстия в уголке или профиле. Доска кладется сверху, а саморез закручивается снизу, проходя через металлическую часть и углубляясь в дерево.

Чтобы стеллаж был устойчивее, особенно это касается узких моделей, можно предусмотреть дополнительное крепление к стене. Для этого достаточно приварить пластину с отверстием на ближнюю к стене стойку и заанкерить ее. Это предупредит обрушение всего стеллажа в случае перегруза, и усилит конструкцию.

Перфорированный профиль позволяет подобрать и купить комплектующие, из которых, подобно конструктору, можно соорудить нужный настенный стеллаж. Если вы планируете расположить конструкцию в гараже, на балконе, советуем использовать оцинкованные металлические материалы. Такое покрытие защитит изделие от разрушительного действия влаги и перепада температур. Длину, ширину и количество полок конструкции можно изменить в зависимости от конкретных потребностей и свободной вертикальной поверхности, которая есть в вашем распоряжении.

Подготовка необходимых материалов

Для того чтобы собрать навесной стеллаж размером 1,2х1,2 м, понадобится приобрести:

  • одну горизонтальную рейку длиной 1,232 м;
  • 3 вертикальные направляющие, каждая длиной по 1,2 м;
  • 9 полочных кронштейнов по 31,5 см;
  • 6 цельных полок 60х31,5 см;
  • 4 винта с дюбелями для крепления горизонтальной рейки к стене.

Для выполнения работы вам понадобится только перфоратор, строительный уровень, рулетка, карандаш для разметки и установки винтовых креплений, а также средства личной безопасности (очки, перчатки).

Сборка стеллажа

  1. Горизонтальные и вертикальные направляющие рейки составляют основу навесной системы. Сначала надо прикрепить к стене горизонтальную рейку. На ней предусмотрены отверстия для саморезов с шагом в 50 мм. С помощью строительного уровня проверьте правильность расположения рейки. Для установки будет достаточно 4-5 винтов с дюбелями. Высверлите отверстие в отмеченном на стене месте. Поместите дюбель, закрепите рейку винтовым соединением.
  2. Установите вертикальные направляющие, сцепив их с помощью замков с горизонтальной. Если вам понадобится более длинный стеллаж, система замков позволяет удлинить вертикальные рейки такими же дополнительными. Небольшая нагрузка на стеллаж, как и крепкая (например, бетонная) стена, позволяют не использовать дополнительные винты для крепления вертикальных направляющих к стене.
  3. Рама стеллажа собрана. Теперь можно навесить оставшиеся модули. В отверстия перфорации вертикальных реек установите кронштейны для установки полочек. Размер кронштейнов должен соответствовать выбранной вами глубине цельнометаллических или перфорированных полок (возможны следующие варианты 52 см, 31,5 см, 20 см).
  4. Установите металлические полки.

Правила безопасности при сборке

В первую очередь, перед началом сборки нужно ознакомиться с правилами техники безопасности.
К процессу монтажа нужно подходить с особой осторожностью. Рассмотрим основные рекомендации по технике безопасной сборки металлического стеллажа:

  1. Обзавестись средствами личной защиты (каска, перчатки, жёсткая обувь).
  2. Место, где будет происходить сборка, должно быть просторным, без присутствия сторонних предметов.
  3. Необходимо хорошее освещение.
  4. Пользоваться только исправным инструментом, лишённым каких-либо дефектов.
  5. Место для установки будущей конструкции должно быть ровным.
  6. Каждый последующий ярус монтируется после полной установки предыдущего.
  7. Не должна присутствовать спешка при монтаже.
  8. Приступать к монтажу следует только в трезвом состоянии.
  9. Сборка должна проходить в месте, защищённом от детей.
  10. При установке стеллажа не должно быть шаткости собранной конструкции, рекомендуется подложить дополнительную опору под основание или закрепить стеллаж к стенке дополнительными штифтами.

Строим дальше – следующие шаги

Потом собираются своими руками направляющие для кровли. Сначала металлическую конструкцию сваривают на земле, а потом присоединяют к балкам, которые находятся друг напротив друга.

Далее переходят к навариванию трубных отрезков с поперечным расположением, диаметр которых равен 40 на 20 миллиметров. Таких деталей нужно 10 штук. После этого металлический каркас готов полностью.

После этого понадобится грунтовка, она поможет сараю не заржаветь.

Отдельно готовят бетонный пол. Начинается всё с установки опалубки. Её выставляют за пределами каркаса, отступив на 10 см. Доски закрепляют с помощью колышек. И подпирают, применяя кирпичи. Тогда бетон не будет давить на сооружение, раздвигать его.

Строим дальше – подготавливаем основания.

  1. В подготовленную площадку вбивают битый кирпич или щебень.
  2. Для этого подходит и обычная киянка.
  3. На поверхность грунта укладываем битый кирпичный и вбиваем его в землю.
  4. Как результат – более жёсткое основание. Кроме того, после этого улучшается сцепление между ровной землёй и грунтом.

Маяки выставляются по раствору, который ещё остаётся густым. Это ровные рейки в виде досок, с диаметром 25 на 50 мм. Ровняются они по специальной леске.

Отмечаем несколько точек на концах обвязки внизу, расположенных на противоположных сторонах. Между ними надо натянуть леску. По ней выставляются маяки-панели после того, как проверена горизонтальность.

Какие ещё шаги необходимы чтоб построить сарай из профильной трубы?

Нужно немного подождать, пока не станет сухим раствор на поверхности маяков. Затем всё заливается бетоном, марки М-250.

Смотреть видео

  • Переходят к монтажу своими руками обшивки из профлиста. Лучше начинать с основной части крыши. Укладка плёнки с гидроизорляционными свойствами – первый шаг, тогда вода точно не попадёт на голову.
  • Сначала идёт одно полотнище, а на нём – следующее. Шаг – 10 см. Для склеивания используют скотч с двумя сторонами.
  • Стелется гидроизоляция постепенно, начиная с нижней части, и заканчивая верхней.
  • Следующий шаг – монтаж самого профлиста. Главное – выставить первый лист правильно, это касается любого листового материала. Дальнейшая работа в этом случае пройдёт легко и гладко. Для замеров используются угольники, линейки и так далее.
  • Лист прикручивают саморезами после того, как он выставлен.
  • Примерно такой же принцип соблюдается, когда речь идёт об обшивке боков.

На крепление одного листа может уйти до 20 саморезов.

Что на финальных этапах?

Из профильной трубы 40 на 20 миллиметров варится каркас для двери (узнайте как правильно сварить профтрубы – видео инструкции). Петли без сварки к конструкции тоже не присоединить. Дверь можно обшить отдельно от остальных деталей, а потом уже навесить в готовом виде. Металлическим уголком сарай обшивается по краям. Сам лист сажают на заклёпки. Это нужно не только для декоративного украшения, но и для закрытия любых возможных трещин.

О некоторых особенностях строительства

Но больше жёсткости иногда даёт всё же дощатая обивка. Неплохо было бы укрепить каркас установкой укосин, если металлопрофильные пролёты в сараях достаточно большие.

Для металлопрофиля и его закрепления нужны специальные шайбы – оцинкованные, с дополнительными подкладками. Но можно ставить и обычные разновидности, если указанные выше детали отсутствуют.

Видео

Смотреть видео

Угловые элементы тоже нужны специальные. На прокладку рекомендуют укладывать и саму кровлю. Иначе во время дождя появится много лишнего шума.

Главное – использовать хороший шуруповёрт с достаточной мощностью. Иногда сначала сверлят отверстие, а потом закрепляют лист с саморезом.

Сарай из профильной трубы своими руками будет готов быстро. Смотрите видео материалы, представленные нами, и все построить своими руками будет не сложно. Ниже представлены чертежи.

Определяем параметры металлического стеллажа

По сравнению с деревянным стеллажом металлический не плесневеет, не подвержен гниению и горению, способен выдержать вес достаточно тяжёлых предметов. Однако он подвержен коррозии. Это следует учитывать и выбирать соответствующие материалы и инструменты для изготовления.

Следует составить перечень предметов, которые, как предполагается, будут размещены на полках металлического стеллажа. В зависимости от этого выбираем высоту и ширину конструкции, делаем чертёж с учётом параметров гаража.

Обычно полочно-стеллажную систему располагают у дальней стены помещения или, если позволяет квадратура, ещё и вдоль боковых стен. Расстояние между полками должно быть 30 см. Оно является оптимальным для расположения запчастей, приборов, мелкого оборудования и автомобильных колёс.

В целях сохранения чистоты в гараже нужно располагать нижние полки не ближе, чем в 20 см от пола. Также необходимо сделать перфоратором отверстия в полках, чтобы сохранить содержимое стеллажа от пыли и ржавчины. Конструкция может быть сборной и разборной, стационарной и передвижной, высокой и низкой, широкой и узкой. Тип стеллажа выбирается в соответствии с потребностями хозяина. Стоит помнить, что оптимальная высота конструкции – не менее одного и не более двух метров.

Как собрать стеллаж из профиля

Чтобы определиться какую конструкцию собрать, стоит разобраться с возможными вариантами.

Основные виды

сборный — такие варианты продаются в разобранном виде. Производители обычно предоставляют подробную инструкцию сборки, поэтому с ней редко возникают какие-либо проблемы.
стеллаж из профиля — самый надёжный вариант, который делается из прочного металла

Его можно поставить в любом месте и собрать любых габаритов, что очень важно для владельцев гаражей и оптовых магазинов.
деревянный — по конструкции он похож на предыдущий, но стоимость материалов значительно ниже. К сожалению, такой стеллаж выдерживает намного меньше груза и обладает меньшим сроком эксплуатации по сравнению с металлическим.

Подготовительный этап

Как уже упоминалось выше, самым первым шагом станет составление схемы и расчёт необходимых размеров. Кроме того, вам следует заранее приобрести все материалы и выбрать удобное для работы место, где всё будет находиться под рукой и ничто не будет отвлекать от процесса сборки.

Также нужно убрать следы прошлого ремонта, чтобы впоследствии прикрепить каркас новых полок и подготовить стену к его монтажу. Необходима грунтовка поверхности, шпаклёвка и трещин и обязательная разметка в соответствии с продуманным ранее чертежом.

Необходимые инструменты

Для сборки понадобятся следующие инструменты:

  • электроды;
  • сварочный аппарат;
  • свёрла;
  • саморезы;
  • пила по дереву;
  • болгарка;
  • отрезной круг по металлу;
  • рулетка;
  • чертилка;
  • уровень;
  • дрель.

В зависимости от размера будущего стеллажа понадобится некоторое количество профильных труб и деревянных досок.

Сборка

Не забудьте перед началом работы выполнить требования безопасности, а именно: надеть перчатки и защитные очки для глаз. Теперь можно приступать к сборке и монтажу. Сначала из профиля нужно сделать каркас. Для этого отмерьте на нём необходимые детали, вырежьте их, а затем соедините их вместе. Затем — каркас непосредственно для полок. На первом каркасе отмечаются места крепления полок, куда впоследствии они привариваются сваркой или болтами. Следующим шагом станет обработка от ржавчины и покраска готового каркаса. Остаётся только сделать полки и прикрутить их с помощью саморезов. Деревянные полки предварительно нужно покрасить и тщательно высушить. Стеллаж можно также прикрепить к потолку или к стене. Для этого понадобятся кронштейны, распорки и анкеры. Теперь вы знаете, как собрать стеллаж своими руками и что для этого потребуется.
