Как сделать центральный пылесос для дома своими руками

Возможности строительного пылесоса (СП)

Говоря о наборе функций и операций СП, стоит оговориться, что в рейтинге участвуют качественные изделия класса «профессионал» и «полу-профессионал», а не их бытовые аналоги. К любому инструменту, занятому в постоянной работе, предъявляются одинаковые требования:

надёжность (безотказность);
удобство (быстрая замена орудия, переключение, регулировка);
лёгкий вес и компактность.

METABO ASR 25 L SC

СП в этом случае не исключение, поэтому некоторые функции, влияющие на цену, направлены не на увеличение операций, а на продление «жизни» всего аппарата.

Мощность двигателя

Электродвигатель в конструкции строительного пылесоса применён для создания усилия всасывания. Этот параметр разделяется на два показателя:

Скорость всасывания. Для профессиональных моделей 3000–5000 л/мин.
Разрежение (вакуум). Показатель должен лежать в пределах 150–250 мбар или 20–40 кПа.

Двигатель подбирается (производителем) в зависимости от бака при условии обеспечения должной скорости всасывания и вакуума.

Примерное соотношение мощности и объёма бака для СП

Мощность, Вт	Объём бака, л
1000	15
1200	15-18
1500	20-25
1600	25-30
1800	35 и более

На что обратить внимание. У разных производителей эти показатели могут несколько различаться

Например, на меньшем объёме может стоять более мощный мотор. Проверьте также систему фильтров. Она может быть развитой, многоступенчатой, что отбирает часть мощности.

Параллельное подключение

Внешне эта функция проявляется в виде розетки на корпусе или крышке аппарата. Её смысл состоит в том, что при подключении в эту розетку любого электроинструмента, пылесос запускается вместе с ним. Это очень удобно при работе в жилых помещениях, когда нельзя пылить и мусорить — вся пыль и стружка сразу направляется в пылесос.

ИНТЕРСКОЛ ПУ-20/1000

На что обратить внимание. Продуманность конструкции — такая розетка должна быть размещена сбоку корпуса и иметь прорезиненную (или резиновую) крышку

Розетку, которая вмонтирована в крышку, легко случайно залить водой или загрязнить. На розетке указана максимальная мощность инструмента, который можно подключить в паре с пылесосом.

Выдув

Эта базовая функция есть практически на всех строительных пылесосах. Просто убедитесь в том, что она есть и на выбранной вами модели.

Возможность установки «мокрого» фильтра

Пылесос, способный собирать не только пыль, но и влагу, может выполнять в два раза больше операций, по сравнению с «сухим» аналогом. Он собирает любую грязь, например, от мокрой резки камня или плитки. Также с его помощью можно промыть и просушить поверхность обратным выдувом.

KARCHER WD 3.300 M

На что обратить внимание. Возможность сбора влаги указывается особо

Невозможно переделать «сухой» пылесос в «мокрый», не вмешавшись в конструкцию двигателя (нужна дополнительная защита).

Набор насадок и приспособлений

От этого списка зависит количество операций современного строительного пылесоса, в арсенал которого могут входить:

Составной шланг.
Насадка для углов.
Насадка для щелей.
Насадка для гладких поверхностей (стекломой).
Насадка со щёткой (большая и малая).
Поворотная щётка для пола.

Наличие других дополнительный насадок — несомненный плюс к функционалу устройства.

На что обратить внимание. В первую очередь убедитесь в том, что труба (шланг) разборная и имеет возможность наращивания секций

Уточните, есть ли возможность докупать секции отдельно. Насадки — контактные детали, поэтому убедитесь в качестве пластика — он должен быть прочным и не иметь острого запаха. Пластик должен быть антистатическим.

Приступая к проектированию системы пылеудаления, уясните основные понятия и термины

Перед тем как приобрести все необходимое для устройства новой системы пылеудаления познакомьтесь с главными характеристиками, которые встречаются в процессе поисков оборудования.

Статическое давление, разрежение и сопротивление движению воздушного потока. Чтобы система могла перемещать пыль, опилки и стружку, требуется заставить двигаться воздух, находящийся в трубопроводах и шлангах. Это становится возможно благодаря разности давлений на противоположных концах трубопроводов, называемой разрежением, которое измеряется в паскалях, миллиметрах ртутного столба или в дюймах. Слишком узкие трубы, резкие изгибы и гофрированные шланги увеличивают сопротивление и уменьшают скорость воздушного потока.

Производительность всасывания, измеряемая кубическими метрами воздуха в час или литрами в минуту

Обращайте внимание, каким образом производитель коллектора оценивает производительность. Часто она измеряется в свободном состоянии, когда к входному патрубку коллектора не подключено ничего, что может создавать сопротивление и снизить скорость воздушного потока

Советуем сравнивать по этому показателю похожие модели разных производителей. Но по этим характеристикам нельзя выяснить, как будет в действительности работать коллектор после подключения к нему целой сети трубопроводов, создающих сопротивление движению воздуха. Измерения разности давлений лучше отражают реальную производительность коллектора с присоединенными к нему трубопроводами и станками.

Стояк — вертикальный трубопровод, опускающийся от главной воздушной магистрали или ответвления к станку. Стояки обычно состоит из тройника с углом 45°, колена с углом 45°, вертикальной трубы, задвижки и отрезка гофрированного шланга для присоединения к выходному патрубку станка. Иногда стояк разветвляется надвое для подключения двух станков.

Скорость воздушного потока — это скорость, с которой воздух вместе с пылью, опилками и стружкой движется по трубопроводам при работающем коллекторе. Скорость потока в стояках должна быть не менее 20 м/с, а в основной магистрали около 18 м/с.

Микрон (сокращенно мкм). Эту единицу измерения применяют для обозначения размеров мельчайших частиц, в том числе пыли. Один микрон равен одной миллионной части метра.

Техника безопасности

Когда изготавливается самостоятельный аппарат, можно приобретать детали и запчасти заводского типа, чтобы сэкономить время и силы. Но при установке фильтров следует учитывать, что HEPA-фильтры не подойдут для самодельного прибора, так как такие изделия могут задерживать маленькие частицы пыли в порах самого фильтра. Всё это ведёт к заполнению фильтров мусором, а, следовательно, сила всасывания будет потихоньку уменьшаться. Фильтр невозможно будет очистить, так как выдуть пыль будет сложно, а при смывании может возникнуть процесс гниения. Также могут развиваться бактерии, и из-за них появится неприятный запах в процессе работы.

Если в простом пылесосе будет отсутствовать фильтр, то всё это может привести к обратному эффекту. Если в пылесосе нет фильтра, то аппарат должен включать в себя идеальную систему очистки, а изготовить ее дома будет очень сложно. Поэтому если человеку нужен пылесос без фильтра, то лучше приобрести его в магазине, а не изготавливать самостоятельно. Нельзя использовать аппарат, если он забит пылью, в данном случае нужно выключить питание, и очистить устройство.

Чтобы оптимизировать работу аппарата, можно подключить 2 шланга. Первый шланг нужен для всасывания, а второй – для выдувания. Второй может хорошенько очистить разные площади и труднодоступные поверхности, так как выдувающаяся пыль сразу соберётся при помощи втягивающего шланга.

Чтобы аккуратно очистить печи и камины, рекомендуется применять зольный пылесос. Если очищать такие места простым бытовым пылесосом, то аппарат быстро испортится. Процесс фильтрации не сможет очистить крупные частицы золы, в результате горящие угольки могут прожечь мусорный мешочек, разогреть и деформировать пластиковый корпус устройства. Ещё у простого пылесоса не хватит мощности всасывания, чтобы качественно убрать золу.

Остановимся на некоторых дополнительных условиях использования самодельных пылесосов.

Нельзя крепко прижимать насадку к очищаемой площади, чтобы пылесос не нагревался и не снижал качество очистки. Аппарат должен иметь доступ к воздуху. В процессе работы также нельзя резко продвигать насадку, нужно очищать все места аккуратно и равномерно.
Если пылесос не является моющим, его запрещено применять при очистке жидкости.
Если при работе слышится посторонний звук, то необходимо выключить аппарат и проверить его.

Эти правила необходимо учитывать, чтобы не возникало проблем с устройством, и оно не сломалось.

Как сделать пылесос из бутылки своими руками, смотрите в следующем видео.

Особенности аппарата

Использование пылесоса

Используя строительный пылесос, рекомендуется придерживаться определённых правил:

подпускать к модели только обученных людей;
запрещено всасывать горящие предметы;
не допускаются огнеопасные вещества;
перед включением проверяется кабель питания;
после работы важно прочищать пылевой контейнер;
важно быть уверенными в стабильности напряжения;
перед чем пылесосить, проверяется целостность шланга;
если модель отключается, необходимо выдернуть сетевой шланг.

Выше описано, как сделать пылесос типа «циклон». Он с легкостью сможет засасывать цемент и прочий строительный мусор. Самоделки набирают популярность, и в домашних условиях легко сделать достойный агрегат.

Пылесос для строительной пыли – что это за зверь такой?

Промышленный пылесборщик, как и следует из его названия, предназначается для уборки на производствах или в промышленных помещениях, т.е. в достаточно больших масштабах. Пылесос для строительных работ, его разновидность, тоже получил своё наименование от сферы деятельности. Такой аппарат – действительно зверь. Нет, «рычит» он смиренно, но вот со сложностями чистки должен справляться на ура. Ведь это пылесос для уборки строительного мусора, пыли, которые будут значительно крупнее бытовых.

Песок, сбитая штукатурка, стеновая пыль при сверлении, древесная и металлическая стружка, бетонная и каменная крошка, осколки стекла, плитки и даже мелкий гравий – все это должен собрать в крепкий пыле/мусоросборник хороший помощник строителя или ремонтника. Кстати, некоторые модели специально предназначены для уборки влажного, а то и мокрого мусора, и даже для сбора воды. И специалисту, работающему в строительно-ремонтной сфере, сегодня без такого напарника, отвечающего за чистоту на объекте, просто не обойтись.

Во-первых, потому что сдать клиенту помещение, не приведя его в порядок, по сегодняшним временам нельзя, во-вторых, технологический процесс многих работ предполагает предварительную очистку поверхностей от пыли, не говоря уже о мусоре. Ну и, в-третьих, целый ряд современных рабочих инструментов предполагает одновременное параллельное использование специального пылесоса.

Для одних это обязательное условие, для других – желательное. И примеров тому масса: например, знакомый в основном профессионалам бензорез для работ со стенами, камнем и металлом. А в работе с деревянными поверхностями пальму первенства по количеству пыли, которую нужно сразу же собрать, прочно удерживает шлифовальная машинка, многопрофильного, кстати, использования.

Перечень конструктивных самодельных СП

Чтобы соорудить собственными усилиями стройпылесос, нужно иметь в наличии электрический силовой агрегат. Минимальный параметр его оборотов в минут должен составлять 6000. Подобный механизм можно взять из таких видов техники:

неиспользуемого пылесоса,
стиральной машинки,
компрессора холодильного механизма.

Допускается применение в данной конструкции электрических приводов от кухонных агрегатов. Но у них есть одна значительная слабость – они довольно стремительно перегорают. Причина: они не адаптированы для очень продолжительных и интенсивных нагрузок.

Решив дилемму с приводом, необходимо грамотно подобрать два важных элемента:

Контейнер. Требование к нему — мощная герметичность.
Вентилятор. Его ключевая функция – охлаждение.

Корпус нуждается в качественном базисе. Эту функцию может выполнить ведро. Подходят варианты из пластика и металла. На дне обязательно делается отверстие. Это гарантия забора необходимого воздуха.

Для собирания мусора требуется контейнер. Здесь можно применить традиционный контейнер или циклонный отсек. Самой оптимальной в плане удобства считается конструкция со вторым вариантом.

Рекомендуется использовать специальную пылесосную гофру. Применение другой вариации гофры приводит к тому, что агрегат работает с повышенным шумовым уровнем.

Аппарат самостоятельного производства способен собрать порядка 95% от совокупного объема пыли.

Для подобной строительной техники оптимально задействовать двигатель высокой мощности, чтобы максимально эффективно и безопасно убирать очень вредную пыль. Однако стоит учитывать еще один важный аспект — уровень разрежения, который образует аппарат.

Для мусоросборников лучше всего подходят контейнеры средних параметров. Варианты с большими габаритами на практике проявляют себя малоэффективно.

В агрегате, созданном самостоятельно, обязательно устраивается мощный фильтр. Он поможет очень качественно очищать воздух.

В сборочном процессе важно ориентироваться на правильные схемы и чертежи. Например, если основная задача – очищать помещение от цементной и бетонной пыли, можно пользоваться подобной схемой:. Также строительный агрегат можно приобрести

Лучше взять модификацию с металлическим корпусом. Строительные аппараты, которые делают заводские специалисты, всегда в комплекте имеют набор специальных насадок

Также строительный агрегат можно приобрести. Лучше взять модификацию с металлическим корпусом. Строительные аппараты, которые делают заводские специалисты, всегда в комплекте имеют набор специальных насадок.

Их число и разнообразие обуславливают эффективность и производительность такого вида пылесоса.

Рейтинг наиболее популярных моделей ↑

Чтобы безошибочно выбрать строительный пылесос, стоит изучить самые популярные предложения рынка.

Профессиональный пылеводопылесос на три двигателя суммарной мощностью 3 кВт.

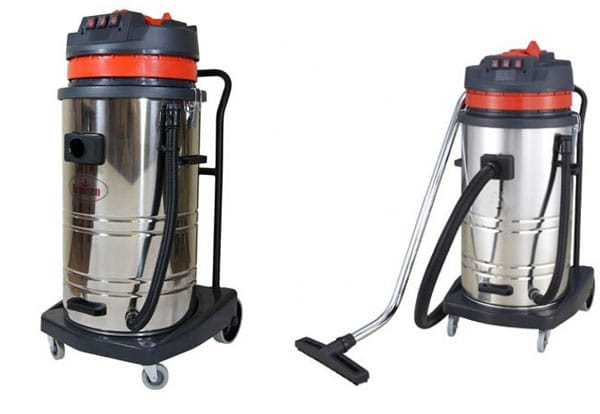

Промышленный пылесос Krausen Pro Super

Эксплуатационные преимущества:

высокая прочность и устойчивость стального корпуса;
отличная производительность – 120 л/с;
низкий уровень шума;
наличие защиты электродвигателя;
многофункциональность – сухая и влажная уборка;
каждый двигатель оснащен двойной изоляцией и независимой вентиляцией.

Технические характеристики Krausen Pro Super

Минусы Krausen Pro Super: высокая цена (около 25 тыс. р.) и пластиковые разъемы, которые можно повредить при ударе.

Полноразмерный строительный пылесос с небольшим потреблением электроэнергии, мощностью – 1,1 кВт.

Отличительные особенности:

инновационная конструкция и простота извлечения фильтра;
возможность сухой/влажной уборки;
легкость и компактность оборудования;
предусмотрена функция выдувания.

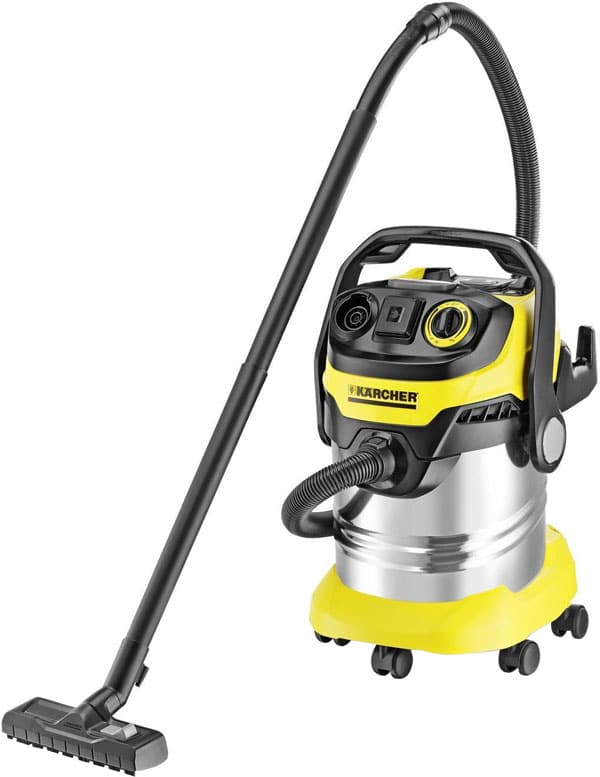

Строительный «пылесборщик» Karcher MV 5 Premium

Недостатки Karcher MV 5 Premium:

стоимость (14-15 тыс. р.);
отсутствие силовой розетки;
небольшой объем фильтра.

Технические характеристики Karcher MV 5 Premium

Компактный агрегат для влажной и сухой уборки строительного мусора.

Миниатюрные габариты популярного «китайца» позволяют использовать этот строительный пылесос в ограниченном пространстве (салон авто, небольшая мастерская). Модель идеальна для тех, кто планирует нечасто пользоваться прибором и хранить его в квартире.

Компактный агрегат Shop-Vac Микро 4

Цена оборудования – 5 тыс. р. Минусы Shop-Vac Микро 4 HandHeld: пластиковый корпус и небольшой объем пылесборника (4 л).

Технические характеристики Shop-Vac Микро 4

Универсальное устройство известного бренда для разных типов уборки строительной пыли, подходяще как для периодической, так и для регулярной эксплуатации. Производителем предусмотрена возможность подключения электроинструмента с мощностью не более 2,6 кВт.

Универсальный пылесос Makita VC2512L

Конкурентные преимущества:

существенный объем бака – 25 л;
возможность работы без мешка;
устойчивые и надежные колеса.

Технические характеристики Makita VC2512L

Недостатки японской модели: цена (14 тыс. р.), быстрое засорение фильтра.

Описание самодельного робота пылесоса

Если вы все сделаете правильно, у вас получится модель, соответствующая этому описанию:

диаметр устройства составляет 30 сантиметров, высота – 9 сантиметров. Корпус сделан из вспененного поливинилхлорида. При этом толщина самого корпуса достигает 6 миллиметров;
в бампере установлены 4 датчика, посредством которых будет фиксироваться положение робота-пылесоса в пространстве. При этом имеется пара переключателей, подсоединенных на случай непредвиденных столкновений. Края обиты резиновой прокладкой, чтобы при случайном столкновении с мебелью не повредить ее;
емкость для пыли и мусора изготовлена из поливинилхлорида толщиной в 4 миллиметра. Фильтр для пыли изготовлен из 2 обыкновенных тряпичных салфеток, которые можно купить в каком угодно бытовом магазине. Крышка, защищающая содержимое мусорного контейнера, прикреплена к основанию при помощи магнитов;
турбина изготовлена из тонких пластиковых листов, фрагментов компьютерных дисков и поливинилхлорида;
верхняя крышка устройства держится на суперклее;

Самодельный робот-пылесос

инфракрасные датчики имеют 4 выхода подключения к системе «Ардуино». При этом обычный режим работы подразумевает выдачу логической единицы, а ситуация, в которой хотя бы один из датчиков системы срабатывает — логический ноль;
если ИК-датчик не сработал, а пылесос тем не менее наткнулся на какое-либо препятствие, его бампер нажмет на переключатель, что спровоцирует откат устройства на несколько сантиметров назад. После этого будет произведен разворот, а работа продолжится. Переключатели при этом нужны достаточно мощные, чтобы своевременно устанавливать бампер в исходное положение;
мотор, отвечающий за движение передней щетки, подключается в Arduino через MOSFET. При этом в том случае, когда робот-пылесос находится в движении, щетка вращается достаточно медленно для того, чтобы пыль, грязь и мусор не разбрасывались по комнате, а, наоборот, собирались вместе и втягивались в жерло. А если робот находится возле стены или угла, щетка ускоряет темп своей работы, так как большинство пыли и грязи как раз и скапливается вдоль плинтусов;
питание робота пылесоса осуществляют 4 литийионных аккумулятора, а также понижающий преобразователь переменного тока. Каждая пара вышеупомянутых литийионных аккумуляторов подключена последовательно;
основание устройства изготовлено из высокопрочной фанеры;
конструкция устройства подразумевает наличие 3 шариковых колес;
все щетки робота-пылесоса изготовлены из достаточно жесткой лески.

Материалы

Сборку будем проводить на основе старого бытового пылесоса, поэтому потребуются от него следующие элементы:

Различные насадки;
Моторная часть;
Регулятор мощности;
Всасывающий шланг;
Провод электрического питания.

Кроме выше перечисленных компонентов понадобятся:

клей;
полиэтиленовая бочка вместительность. от пятидесяти до восьмидесяти литров (обязательно крышка);
бинты;
ножницы, с помощью которых возможна резка металла, или хорошо заточенный нож;
дрель;
скотч;
лобзик;
герметик;
болты;
хомут;
фанера;
воздушный фильтр;
отвертка;
саморезы;
шпилька с шайбами / гайками;
патрубок в двести миллиметров длиной и диаметром сорок миллиметров;
изоляционная лента.

Другие варианты изготовления

Помимо вышеописанных методик, есть еще несколько решений того, как изготовить пылесос самостоятельно.

Из кулера

Подобный аппарат можно сделать своими руками в домашних условиях. Для его создания нужны такие подручные материалы и инструменты:

компьютерный кулер;
шнур от сети;
кнопка выключателя;
решётка;
ткань для пылесборника;
паяльник.

Итак, чтобы создать мини-пылесос из кулера нужно следовать дальнейшей схеме.

Используя паяльник, нужно присоединить кулер к шнуру от сети и к блоку питания.
Чтобы проще было использовать приспособление, нужно на шнур сделать переключатель.
С той стороны, где всасывается пыль, необходимо укрепить решётку, чтобы не попадались посторонние предметы.
Нужно сделать специальный мешок, используя пыленепроницаемую ткань: для этого надо отрезать полоску, сложить её пополам и зашить с обеих сторон, дополнить ее можно набивочным материалом для подушек. Потом нужно сделать бортик и надеть резинку.
Затем пылесборный мешок закрепляют на заднюю панель кулера. Всё, мини-пылесос готов к работе!

Из бочки

Также можно сделать пылесос, используя бочку, имеющую объём 210 литров. Можно применить бочки от типографической краски, так как у них есть герметичные крышки и кольца-замки. Кроме того, нужно использовать воздушные шланги от старого пылесоса.

Рассмотрим пошаговую инструкцию создания пылесоса из бочки.

Нужно снять крышку, которая имеет уплотнитель, затем сделать в центре отверстие. Сверху необходимо зафиксировать кожух фильтра.
На дне бочки следует укрепить фанеру и установить колёсные поворотные опоры.
На левой стороне крышки поместить входной патрубок, он может изгибаться. Стена бочки является сепаратором. В качестве фильтра можно использовать автомобильный воздушный фильтр.

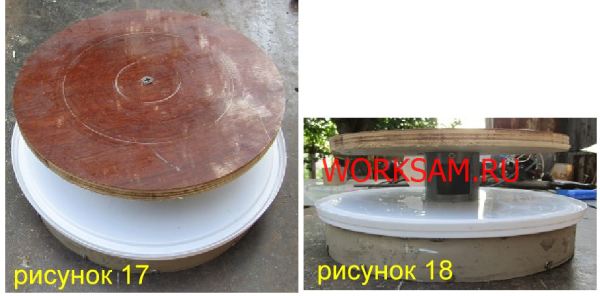

Крышку нужно усилить фанерой и закрепить фиксирующую пластинку с винтиком. Саму же пластинку при помощи двух саморезов нужно прикрепить на фанерный круг.
В центре бочки нужно закрепить внутреннюю часть турбины. Её мощность составляет 1,8 КВт.
Следующий этап – изготовление блока: для этого надо взять 3 листа фанеры и склеить их. Потом с помощью ручного фрезера сделать насадки под ведро, двигатель и крышку. Сверху блока есть крышка, в неё нужно встроить кнопки включателя и выключателя. Аппарат готов к использованию!

Из фена

Можно сделать мини-пылесос, используя простой фен. Для этого потребуется:

фен;
пластиковая бутылка с крышкой;
зажигалка;
карандаш;
щипцы или кусачки.

Чтобы сделать подобное устройство своими руками, воспользуйтесь следующей инструкцией.

Сначала необходимо подплавить пластиковую крышку. Для этого надо взять кусачки, и прогреть дно крышки над огнем зажигалки.
Потом нужно вставить карандаш и продавить середину мягкой крышки. Получится «пипетка».
Затем следует взять канцелярский ножик и срезать кончик «пипетки».
Чтобы сделать насадку, нужно отрезать у бутылки половинку с горлышком и разровнять её края с помощью подогрева. А саму бутылку разрезать напополам.
Далее нужно взять решётку от старого фена и примотать её полой стороной внутрь пластикового горлышка при помощи изоленты.
После этого нужно соединить все детали и закрутить крышку-насадку. Затем закрепите всё это на заднюю часть фена, где находится решетка.

Фен-пылесос готов к работе, он может убирать мелкий мусор в труднодоступных частях дома.

Вакуумный

Чтобы сделать вакуумный пылесос, необходимы такие материалы:

пластиковый ящик;
рабочий пылесос- «донор»;
дрель с разными свёрлами;
многоразовый фильтр 3M;
клеевой пистолет;
уголки от мебели;
болтики.

Изготовление вакуумного пылесоса не представляет особой сложности.

Нужно взять ящичек от инструментов, имеющий размеры 591х291х311 мм.
Чтобы хорошенько укрепить мотор, надо закрутить болтиками силовую часть.
Чтобы двигатель не перегревался, делаем отверстие для болтов, а затем с помощью дрели просверливаем разъём для кабеля и вентиляционной решётки.
С помощью мебельных уголков надо качественно установить фильтр 3М. Благодаря уголкам, фильтр можно извлечь, а потом очистить его или заменить.
В том месте, где находятся всасывающий мотор и фильтр, надо приклеить уплотнитель. Он должен хорошо прилегать к трубке и не иметь каких-либо щелей.
Кабели надо проложить по стенкам ящика. Их можно прикрепить с помощью клеевого пистолета.

Почему так много?

Если рассмотреть шильдики старых «Ракет», «Юпитеров» и подобных им «оттуда», то обнаружится, что потребляли старые от сети по 350-450 Вт, а современные пылесосы берут по 1200-2000 Вт. Происки проклятых буржуинов после развала СССР? Нет, все тут честно, дело совсем в другом.

Более 30 лет тому назад медики заметили, что горничные в отелях, уборщики театральных залов и другие люди, постоянно пользующиеся пылесосами, заболевают силикозом почти так же часто, как шахтеры. Оказалось – обычная пыль в пылесборнике дробится, выделяя очень вредные частицы размером 1-10 мкм (микрон). Сквозь ткань пылесборника микропыль проходит беспрепятственно и вздымается в воздух, а при вытряхивании мешка ее концентрация перепрыгивает все мыслимые пределы, и так держится часами.

Пылесосы стали делать с 2-3 ступенчатой очисткой воздуха, но на продувку микрофильров понадобилась дополнительная мощность мотора. А покупатели все как один желали, чтобы пылесосы стали тише, легче и меньше. Т.е., более мощный мотор пришлось делать компактнее и снабжать менее эффективным малошумным вентилятором. Двигатель пылесоса уже не мог работать без принудительного охлаждения, и его мощность пришлось еще увеличить для обдува самого себя. Так и сложились теперешние пределы потребляемой мощности бытовых пылесосов.

Роль фильтров и шланга

Пыльный воздух вреден мощному малогабаритному электромотору ничуть не менее, чем микропыль человеческим легким. Как следствие, все без исключения современные пылесосы строятся по схеме с полнопоточным охлаждением мотора очищенным воздухом. Если старый пылесос с забитым мешком просто плохо тянул, то современный с засорившимися фильтрами через несколько мин после запуска перейдет на пониженную мощность, или будет выключен аварийным термостатом, или сгорит, если нет защитной автоматики (самые дешевые) либо она заглушена (есть такие умельцы). Поэтому, прежде чем разобрать пылесос, как описано далее, проверьте все фильтры и, при необходимости замените или промойте и перезаправьте, см. далее. А также – шланг, тоже см. далее. Симптомы неисправностей из-за поломки шланга могут совпадать с гораздо более серьезными.

Конструктивные элементы самодельных пылесосов

Схема промышленного пылесоса для цемента и бетона.

Для сборки самодельного пылесоса нужно иметь электродвигатель с количеством оборотов не менее 6000 в минуту. Для изготовления устройства подходит электродвигатель от старого пылесоса, стиральной машины или компрессора холодильной установки. Можно использовать в конструкции электроприводы от кухонных приборов, но они имеют повышенную способность к перегоранию, так как эти устройства не приспособлены к высокой и длительной нагрузке.

После выбора электропривода для самодельного устройства подбирается герметичный контейнер и вентилятор для охлаждения. Для корпуса в качестве основы можно использовать пластиковое или металлическое ведро, на дне которого делается отверстие для осуществления забора воздуха. Для сбора мусора используется контейнер. В качестве приемника мусора можно использовать обычный контейнер или циклонную камеру. Наиболее удобной является конструкция, в которой используется циклонная камера. Для самостоятельного изготовления строительного пылесоса требуется применять спецгофру для пылесосов, так как при использовании другой гофры агрегат становится слишком шумным.

Для строительного агрегата рекомендуется использовать как можно более мощный электродвигатель. Это позволит проводить максимально эффективную уборку строительной пыли. Помимо мощности очень важным фактором является создаваемая устройством степень разрежения.

Для приема мусора лучше всего использовать контейнеры среднего размера, так как большие очень часто являются непрактичными. Самодельное устройство должно быть оснащено высокоэффективным фильтром для качественной очистки воздуха.

https://youtube.com/watch?v=npHJz_EPl-Q

Циклон своими руками

За основу конструкции циклона для ЧПУ я взял часть корпуса пылесоса, которую я отрезал ранее. Как и прежде я буду использовать фанеру. Смотрите рисунки 9-12.

делаем циклон стружка отделитель

Для циклона пылесоса мне надо всего две детали. Конструкция циклона понятна из фото сверху. Фанерные детали я вставил в корпус с одной и другой стороны. Для предотвращения подсасывания воздуха я использовал герметик. С торцов детали я закрепил саморезами.

на фото показаны детали циклона

На сборник стружки и опилок циклон крепится с помощью крышки (рисунок 13). Эта крышка от пластикового ведра. Потому что она идеально садится на кастрюлю, я её и использовал. которая используется в качестве сборника опилок. Крышку я закрепи с помощью герметика и саморезов. Возможно сделать и по -другому. Пылеудаление ЧПУ, читаем дальше.

Простейший циклон. Продолжение

Но я исходил из того что у меня было. В этой крышке я сделал отверстие (рисунок 14) равное диаметру отверстия в торцевой части. Так как меня этот диаметр 50 мм. В это отверстие я буду вставлять отрезок пластиковой трубы диаметром 50 мм и длинной 8 -10 см(рисунок 15,16). С одной из сторон в трубе я сделал прямоугольное отверстие. С торца надо запрессовать небольшой диск из фанеры. Но сделать это надо надёжно. Потому что на этот диск я закрепляю диск большего диаметра. Но помните, этот диск (рисунок 17-18) должен быть на 3-4 см меньше диаметра ёмкости для сбора опилок. Циклон готов. Смотрите рисунки 17 – 18.

Циклон в сборе

В качестве сборника пыли и опилок я буду использовать старую алюминиевую кастрюлю. Смотрите рисунки 19-22. Потому что она очень хорошо подходит.

собираю ёмкость для сбора стружки и опилок

Для чего он нужен

В процессе ремонта (или строительства) используется различный инструмент, побочным действием работы которого является появление большого количества пыли. Она не только доставляет массу неудобств, но и способна повредить используемое оборудование.

При регулярной работе в запыленном помещении, у людей резко повышается вероятность возникновения аллергических и желудочно-кишечных заболеваний, снижается активность, повышается утомляемость.

Хотя строительный пылесос не может полностью поглотить всю пыль, но способен обеспечить приемлемый уровень ее содержания в воздухе.

Строительные пылесосы с аквафильтром и циклонные

Различают 2 типа строительных пылесосов.

Приборы с аквафильтром засасывают мусор, который с потоком воздуха проходит через водяной барьер. Преимущества таких устройств – идеальная очистка воздуха от мельчайших частиц. Принцип изготовления описан в разделе выше.

Циклонные модели предназначены для уборки тяжёлых крупных фрагментов, которые не в состоянии убрать пылесос с аквафильтром. Минусы – они неспособны качественно отфильтровать мелкую строительную пыль.

Принцип самостоятельного изготовления также сходный с описанным выше. Отличие заключается в том, что вместо ёмкости для воды собирается сепаратор, который заставляет крупный мусор падать на дно корпуса под собственным весом. Такой сепаратор можно легко изготовить из сантехнической арматуры. Принципы соединения блока очистки с основной частью пылесоса идентично описанным ранее.

Процесс изготовления

Идея собрать промышленный пылесос у меня появилась очень давно. Основное отличие промышленного пылесоса
от бытового – он рассчитан на большое количество мелкодисперсной пыли, фильтр бытового пылесоса
такой пылью забъётся за пару минут. Пример мелкодисперсной пыли – дорожная, бетонная пыль от штробления,
сверления и т.д. В заводских версиях промышленных пылесосов работоспособность достигается за счёт
применения фильтров с большой площадью фильтрующего элемента – гармошечной конструкции. В бытовых
пылесосах как правило применяется обычный мешок. Можно ещё вспомнить пылесос циклонного типа, но он
эффективно работает всё-таки только с относительно крупными частицами. Можно вспомнить центрифуги
для обогащения урана, где разделяются газы (!) с разной плотностью, но обороты там недостижимые в
пылесосе.

Схем постороения промышленного пылесоса на ютубе множество, особо уникального у меня нет, это одна из
возможных вариаций. Для постройки аппарата понадобится бочка литров на 100, лист фанеры, моторчик от
соковыжималки, крыльчатка отопителя, пара фильтров от двигателя, и шланг. Для начала от бочки отрезаем верх,
а по получившемуся отверстию вырезаем лист фанеры. В центре листа фанеры вырезаем отверстие по внутреннему диаметру
крыльчатки. Двигатель крепим при помощи самодельных кронштейнов:

Получается подобная конструкция:

Крыльчатка фиксируется на оси двигателя:

Без нагрузки двигатель работал без замечаний:

Однако с крыльчаткой обнаружились проблемы, нагрузка оказалась запредельной. Для двигателя была заявлена мощность в 300 Ватт.
Однако с крыльчаткой на коллекторе начиналось запредельное искрение, обороты ощутимо падали, отчего снижалась и
эффективность всасывания:

То есть такой вариант был нежизнеспособен, так как коллектор бы выгорел довольно быстро, да и эффективность пылесоса была недостаточной.

Поразмыслив, нашёл решение – укоротить крыльчатку. Отмерил линейкой на всех лопастях одинаковую полосу и отрезал:

Снизу добавил пластину – она не давала лопастям выгибаться и дополнительно направляла воздушный поток:

Для компенсации укорочения крыльчатки пришлось нарастить трубу:

Искрение коллектора уменьшилось до разумного уровня:

Далее приступаем к самому фильтрующему элементу. Здесь пригодятся использованные фильтры от двигателя.
По внутреннему диаметру фильтра подбираем пластину, к которой крепим 3 шпильки:

Также пришлось добавить куски шланга для жёсткой фиксации фильтров:

В сборе конструкция выглядит так:

Для фиксации шланга в бочке ниже уровня фильтров вырезал отверстие. Вокруг него вкрутил длинные шурупы.
Затем вставил шланг и обмазал всё толстым слоем герметика. Теперь шланг просто вкручивается. Сам шланг
внутренним диаметром 60, заказывал с Китая:

А так выглядел фильтр после первого применения пылесоса:

И сам урожай в бочке:

Небольшое видео по работе пылесоса:

Также на досуге замерил мощность. Была заявлена в 300 Ватт, но сразу при включении было чуть более 500:

По итогу я очень доволен пылесосом, так как он собирает именно самую мелкодисперсную пыль, которую другим способом не убрать.
При подметании убираются крупные частицы, мелкодисперсные частицы поднимаются в воздух и осаждаются по новой. Из недостатков
несмотря на два фильтра они забиваются пылью за примерно 1\2 гаража :), после чего ощутимо снижается сила всасывания,
что лечится доставанием фильтра и обстукивания его на улице, отчего из него вывалиется много грязи. Двигателя наверняка надолго не хватит,
ну и хрен с ним, в продаже есть двигатели от бытовых пылесосов мощностью 1,5-2 кВатта, ценой в пределах 2 тыс. руб.
Более мощный двигатель явно увеличит “межсервисный” интервал фильтра, тем не менее для уменьшения забивания фильтра планирую
добавить мелкую вертикальную сеточку. Идея в том, чтобы при её забивании стукнуть пылесос об пол, отчего налипшая мелкодисперсная пыль
будет отваливаться. Ну и само собой, надо будет сделат нормальную насадку со щёткой.
