Описание и конструкция

Энергосберегающие ЖКУ светильники ГОСТ 9.301-86 и 9.303-84 (аналог ГКУ и РКУ) – это модели ламп, которые устанавливаются для освещения подъездов, скверов, оранжерей, складов и прочих мест общего использования. Они известны своей долговечностью работы и стойкостью к воздействию агрессивных окружающих факторов.

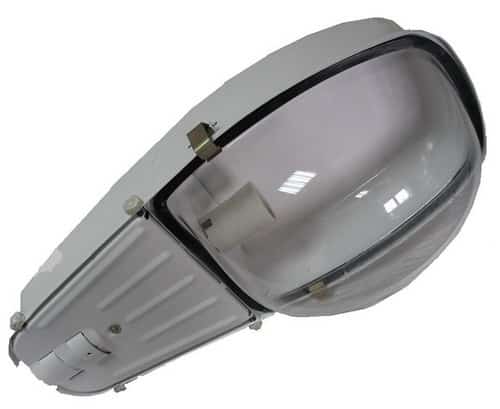

Фото — консольная модель с защитным стеклом

Схема имеет следующий вид:

Фото — схема и характеристики

Расшифровка ЖКУ светильников:

Ж – это обозначение натриевой лампы, этот световой прибор использует натриевую трубчатую модель (ДНаТ);
К – устанавливается на консоль;
У – используется для уличного освещения.

Далее, традиционно идет цифирное обозначение. К примеру, ЖКУ-1-16-250-001 (есть также аналоги 60, 150):

01 – серия конкретного устройства;
250 – номинальная мощность работы;
16 – параметры натриевой лампы;
003 – без плафона и стекла, при этом есть также 003 – с защитным стеклом.

Естественно, если устройство требуется установить на улице, то необходимо использовать ЖКУ только со стеклом с антивандальными свойствами. Оно характеризуется стойкостью к механическим и физическим воздействиям. Также все представленные в магазинах модели имеют отличные показатели герметичности. Это необходимые качества для наружного освещения, т. к. при попадании пыли или влаги на контакты светильника, сразу же нарушается его работа.

Фото — модель с алюминиевым корпусом и напылением

Также с такими целями используется защищенный светодиодный светильник. Он обладает более ярким свечением, но такая светотехника редко используется для работы на улицах. Чаще ими оборудуют подъезды и закрытые помещения складского или производственного типа.

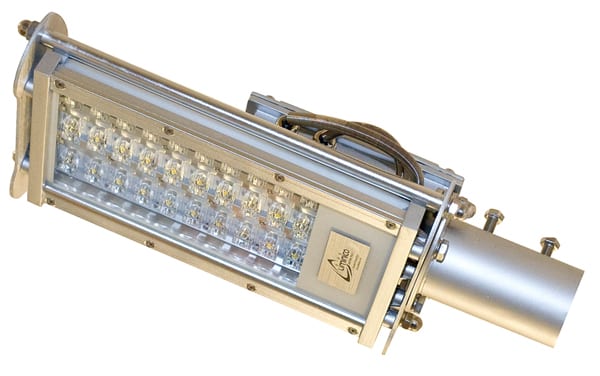

Фото — вариант сочетания консоли и светодиодов

Специфика применения: плюсы и минусы ламп

Осветители типа ДРЛ преимущественно устанавливаются на столбах для освещения улиц, проезжих дорог, парковых зон, придомовых территорий и нежилых сооружений. Это обусловлено техническими и эксплуатационными особенностями ламп.

Главный плюс ртутно-дуговых приборов – высокая мощность, обеспечивающая качественное освещение просторных площадей и крупных объектов.

Стоит отметить, что паспортные данные ДРЛ по световому потоку актуальны для новых ламп. Спустя квартал яркость ухудшается на 15%, через год – на 30%

К числу дополнительных достоинств можно отнести:

Долговечность. Средний срок работы, заявляемый производителями, – 12 тысяч часов. При этом, чем мощнее лампа, тем она дольше прослужит.
Работа при низких температурах. Этот решающий параметр при выборе осветительного прибора для улицы. Газоразрядные лампы морозостойки и сохраняют свои рабочие характеристики при минусовых температурах.
Хорошая яркость и угол освещения. Светоотдача ДРЛ-приборов зависимо от их мощности колеблется в пределах 45-60 Лм/В. Благодаря работе кварцевой горелки и люминофорному покрытию колбы достигается равномерное распределение света с широким углом рассеивания.
Компактность. Лампы относительно небольшие, длина изделия на 125 Вт около 18 см, прибора на 145 Вт – 41 см. Диаметр – 76 и 167 мм соответственно.

Одна из особенностей использования осветителей ДРЛ – необходимость подключения к сети через дроссель. Роль посредника – ограничение тока, питающего лампочку. Если подсоединить осветительный прибор в обход дросселя, то из-за большого электротока он сгорит.

Схематично подключение представлено последовательным соединением ртутной люминофорной лампы через дроссель к сети питания. Во многие современные осветители ДРЛ уже встроен пускорегулирующий механизм – такие модели дороже обычных ламп

Ряд недостатков ограничивает применение ДРЛ-светильников в быту.

Значимые минусы:

Длительность розжига. Выход на полную освещенность – до 15 минут. Для разогрева ртути требуется время, что в условиях дома очень неудобно.
Чувствительность к качеству электроснабжения. При понижении напряжения на 20% и более от номинального значения, включить ртутную лампу не получится, а светящийся прибор потухнет. При снижении показателя на 10-15% – ухудшается яркость света на 25-30%.
Шум при работе. ДРЛ-светильник издает жужжащий звук, не заметный на улице, но ощутимый в помещении.
Пульсация. Несмотря на применение стабилизатора, лампочки мерцают – выполнять длительную работу при таком освещении нежелательно.
Низкая цветопередача. Параметр характеризует реальность восприятия окружающих цветов. Рекомендованный индекс цветопередачи для жилых помещений – не менее 80, оптимально – 90-97. У ламп ДРЛ значение показателя не достигает 50-ти. При таком освещении невозможно четко различать оттенки и цвета.
Небезопасность применения. В процессе работы выделяется озон, поэтому при эксплуатации лампы внутри помещения требуется организация качественной вентсистемы.

Кроме того, наличие в колбе ртути само по себе представляет потенциальную опасность. Такие лампочки после использования нельзя просто выбросить. Чтобы не загрязнять окружающую среду, они утилизируются соответствующим образом.

Еще одно ограничение применения газоразрядных ламп в быту – необходимость их установки на значительной высоте. Модели мощностью 125 Вт – подвес в 4 м, 250 Вт – 6 м, 400 Вт и мощнее – 8 м

Существенный минус ДРЛ осветителей – невозможность повторного включения до полного остывания лампы. При работе прибора давление газа внутри стеклянной колбы сильно повышается (до 100 кПа). Пока лампа не остынет, пробить искровой промежуток напряжением запуска невозможно. Повторное включение происходит примерно через четверть часа.

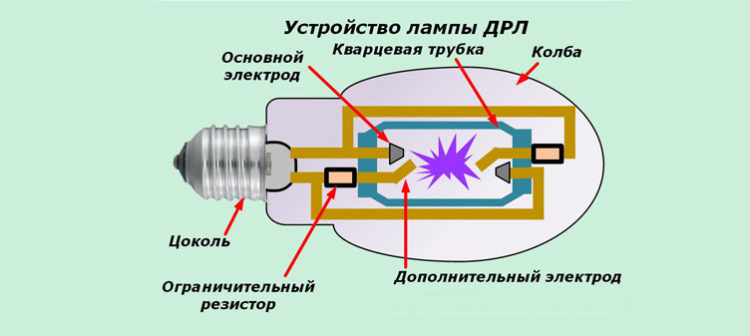

Устройство лампы ДРЛ

Основной принцип функционирования, а также непосредственно само устройство ДРЛ-ламп, относительно сложные, но именно это и помогает придавать современным осветительным приборам все необходимые качественные характеристики.

Горелка представлена тугоплавкими и обладающими химической стойкостью прозрачными материалами. Хорошо зарекомендовали себя современное кварцевое стекло или керамическое исполнение устройства. Внутренняя часть заполняется инертными газами с добавлением минимального количества ртути металлического типа.

Схема устройства лампы

В процессе подачи напряжения наблюдается возникновение тлеющего разряда, переходящего через определенный промежуток света в дуговой. Ограничение тока происходит при помощи сопротивления пускорегулирующих устройств.

Электрическим разрядом обуславливается появление хорошо различимого голубого или фиолетового излучения, возбуждающего свечение слоя люминофора, расположенного с внутренней стороны светопрозрачного баллона лампы.

В процессе горения отмечается сильный нагрев лампы, поэтому такой источник освещения применяется в приборах, оснащаемых термостойкими проводами и высококачественными патронами. Благодаря особому устройству, ДРЛ-лампа обладает высокими показателями световой отдачи, а также характеризуется повышенной устойчивостью к негативным внешним воздействиям.

Стабильная работоспособность сохраняется вне зависимости от внешних температурных показателей.

80Вт;
225Вт;
250Вт;
400Вт;
700Вт;
1000 Вт.

Средний срок эксплуатации качественного осветительного прибора этого типа от хорошо зарекомендовавших себя производителей составляет 10 тысяч часов. Некоторые недостатки, которыми характеризуется дуговая ртутная люминесцентная или люминофорная лампа, делают невозможным широкое применение такого источника света в жилых помещениях.

Важно помнить, что в процессе функционирования ДРЛ-лампы интенсивно образуется озон, поэтому в помещениях, освещаемых такими приборами, необходимо обеспечивать достаточную по производительности вентиляционную систему.

Схемы подключения

Лампа, состоящая из четырех электродов, подключается последовательно с дросселем. После соединения дросселя и ДРЛ к ним подается напряжение сети. При использовании дросселя не имеет значения полярность, поскольку его основное предназначение — стабилизация работы осветительного прибора. Дроссель должен соответствовать заданной мощности лампы. При добавлении в схему конденсатора достигается экономия электричества и становится возможной регулировка реактивной мощности.

Схема подключения через дроссель

Функция дросселя — уменьшение значения тока, необходимого для работы источника света. При отсутствии дросселя лампа перегорает из-за большого напряжения. Элементы соединяются последовательно.

Схема подключения без дросселя

Существует отдельная технология, применяемая для подключения ДРЛ без дросселя. Идеальным вариантом станет приобретение заводской ДРЛ, для которой не нужен дроссель. Изделие дополнено спиралью, работающей как обычный стабилизатор и разбавляющей световой поток.

Также к схеме может быть подключена обычная лампочка накаливания, мощность которой сопоставима с ДРЛ. Она выполняет функцию резистора, на выходе понижающего напряжение.

К схеме можно добавить один, два и более конденсаторов

Это актуально при соблюдении важного условия: следует с высокой точностью подсчитать ток, который они выдадут на выходе

Альтернативные источники освещения

Энергосберегающая лампа светодиодная – это отличный аналог другим источникам освещения, в том числе и ДРЛ, если ее купить, то можно существенно сэкономить на электроэнергии. Замена уличного освещения оправдает себя через три года эксплуатации, даже с учетом работ по переоборудованию.

Выпуском этих осветительных приборов занимаются многие известные зарубежные и российские компании (например, Лисма). В настоящее время цена этих приборов несколько выше, чем стоит лампа ДРЛ, но в ближайшее время эта проблема будет устранена, что сделает светодиодные источники освещения более доступными в Москве, СПб, а так же и в таких городах, как Саранск или Екатеринбург.

Виды устройств с ДРЛ, их параметры и стоимость

Под устройства ДРЛ выпускают фонари двух основных видов, максимально отвечающие сфере применения.

Сравнение источников света.

Консольные

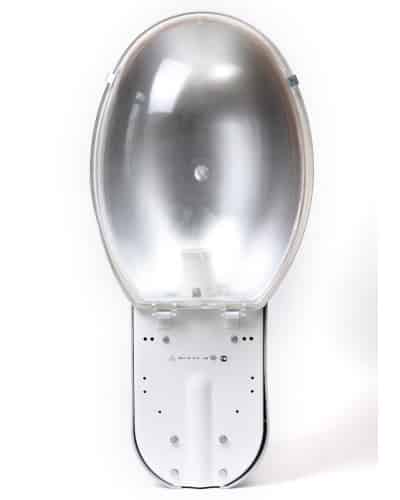

Всем привычные, каплевидные светильники для столбов, закрепляемые под углом в 15°, относительно горизонтали. Рассчитаны на одну или несколько (до трех) ламп, имеют как встроенный, так и наружный дроссель. Корпус и отражатель изготавливается из специальной листовой стали. Плафон может быть укомплектован защитным стеклянным колпаком или металлической решеткой. Используемые лампы: 125, 250, 400 Вт. Цена зависит от мощности. Стоимость лампы ДРЛ мощностью 400 В – от 2000 рублей. Консольные светильники ДРЛ предназначены для высоких столбов и освещения больших участков. Монтажная высота от 3 до 5 метров.

Что собой представляют уличные наземные светильники узнаете тут.

Венчающие (торшерные)

Обычно выполнены в виде матового или прозрачного шара из стекла или поликарбоната, в качестве основания выступает столб, опора или декоративная тумба. Также выпускают торшерные светильники в форме перевернутого конуса, в которых стеклянный рассеиватель дополнен защитным металлическим колпаком. Дроссель находится в основании плафона, используемая лампа: 125, 150 Вт. Высота установки от 3 до 5 метров.

Столбовые светильники ДРЛ предназначены для высотного освещения. Консольные дают боковой, несимметричный свет, от торшерных освещение распределяется равномерно. Консольные снабжены отражателями и покрывают солидную площадь. Необходимым элементом уличного освещения будет влагозащищенный выключатель.

Конкретная стоимость светильников под ДРЛ зависит от производителя и корпусных материалов, консольные модели с защитным стеклом и стеклянные венчающие, дороже. В среднем, цена консольного светильника начинается от 900 рублей, за венчающую разновидность из поликарбоната придется выложить не менее 1400 рублей. Если остановились на стеклянном торшерном светильнике, готовьте минимум 2500 рублей.

Сравнение лампочек ДРЛ с аналогами

Разрядные лампы часто сопоставляют между собой и с более выгодными светодиодами. Ближайшие аналоги ДРЛ – осветители трех типов: ДРВ, ДРИ и ДНаТ. Попробуем выявить особенности и конкурентные преимущества разных лампочек.

ДРВ. Ртутно-вольфрамовая дуговая лампочка по конструкции и принципу действию очень схожа с ДРЛ. Конструктивно внутри колбы имеется ртутная разрядная горелка и вольфрамовая спираль. Последний элемент ограничивает силу тока для горелки, а значит, дополнительная пускорегулирующая аппаратура не нужна.

Основные отличия ртутно-вольфрамовых ламп от ДРЛ:

больше расходуют электроэнергии – световой поток ДРВ 250 не более 5500 Лм;
предположительное время работы – 3000 часов;
загораются в течение 1-ой минуты.

ДРИ. Дуговые ртутные лампочки с излучающими добавками: галогенит индия, натрия, талия и пр. Металлические компоненты повышают светоотдачу приборов до 75-90 Лм/Вт.

Дополнительный плюс металлогалогеновых ртутных ламп – улучшенный показатель цветопередачи. Для работы ДРИ, как ДРЛ, требуют подключения через дроссель

ДНаТ. Натриевые дуговые лампы могут похвастаться максимальной светоотдачей и длительным эксплуатационным периодом среди разрядных осветителей. Производительность натриевых лампочек с течением времени сокращается не так заметно, как ДРЛ ламп.

Характеристики ДНаТ:

максимальная светоотдача – 125 Лм/Вт;
работоспособность – в пределах 20 тысяч часов;
относительная стабильность параметров;
широкий диапазон рабочих температур;
выход на максимальную освещенность за 5-7 минут.

Минусы натриевых источников света: значительная пульсация и низкий коэффициент цветопередачи, Ra=25. В спектре излучения преобладают красные и желтые цвета.

Разрядные лампы уверенно уступают место светодиодным вариантам. LED-приборы по всем техническим и эксплуатационным параметрам превосходят своих предшественников.

Неоспоримые достоинства светодиодов: экологичность, минимальная пульсация, длительность службы, моментальное включение, отличная передача цветов и контрастность. Кроме отличных эксплуатационных характеристик, диодные приборы обладают температурной и механической стойкостью.

КПД LED-ламп вне конкуренции, эффективность работы достигает 95-98%. Главный фактор, несколько сдерживающий переоснащение светильников, – высокая цена на светодиодные лампы

Что представляет собой устройство ДРЛ?

Лампы типа ДРЛ состоят из:

стеклянного баллона;
резьбового цоколя;
ртутно-кварцевой горелки;
главных и дополнительных электродов;
угольного резистора.

Лампы ДРЛ

Горелка, которую еще называют трубкой, заполнена аргоном и капелькой ртути. Дополнительные электроды установлены в четырехэлектродных изделиях. Они значительно облегчают процесс зажигания прибора. Само горение ее тоже становится более стабильным.

Цоколь – это конструкция для приема от сети электрической энергии. Он имеет резьбовую и точечную токоведущие части, которые в патроне светильника соединяются с соответствующими контактами и передают энергию на электроды.

Кварцевая горелка – основная часть изделия. Это трубка с электродами. Они бывают основными (2 шт.) и дополнительными (тоже 2 шт.).

Колба из стекла – это внешняя оболочка прибора. Внутри нее вставлена кварцевая горелка с проводниками, идущими от контактов цоколя. Практически все используемые для освещения дуговые ртутные люминесцентные лампы имеют колбу, из которой откачивается воздух и вместо него закачивается азот. В цепь дополнительных электродов включены ограничивающие сопротивления. Внутренняя сторона колбы покрыта слоем люминофора.

Первое устройство этого типа имело 2 электрода. Оно требовало дополнительного пускового устройства. В скором времени его сняли с производства. Для современной четырехэлектродной лампы нужен только дроссель. Процесс ее зажигания выглядит так:

подается напряжение на близко расположенные электроды;
между ними возникает тлеющий разряд;
этот разряд пробивает расстояние, отделяющее основные электроды, между которыми появляется дуговой разряд;
через 10–15 минут лампа начинает гореть в нормальном режиме.

Время, в течение которого ртутные лампы переходят в нормальный режим горения, зависит от температуры воздуха. При более низких температурах это время увеличивается. Ртутные лампы излучают видимый голубой цвет и довольно мощное излучение в ультрафиолетовом диапазоне. Ультрафиолетовое излучение вызывает свечение люминофора на внутренних стенках колбы. В результате ртутные лампы светятся ярким белым цветом. Цвет может слегка меняться в зависимости от падения или увеличения сетевого напряжения.

Лампочки во время работы нагреваются до высоких температур. Это требует высокого качества патронов и цоколя изделия. В этом заключается недостаток изделий. Недостатком таких светильников является и то, что газоразрядный прибор обязательно должен хорошо остыть перед новым включением.

Правила подключения ламп ДРЛ

При монтаже и эксплуатации газоразрядных ламп и светильников с ними требуется соблюдать ряд правил:

Внешняя колба газоразрядной лампы не должна иметь налета грязи или жира. В противном случае при нагреве жир вызовет неравномерный прогрев, который разрушит материал колбы.
Лампа ДРЛ должна устанавливаться в перчатках. Рекомендуется протирка колбы обезжиривающим составом.
Светильник с лампой ДРЛ должен иметь надежную фиксацию из-за большого веса и размеров.
Выполнение ремонтных и монтажных работ производится на обесточенной линии.
Запрещается использование дроссельного балласта, не предназначенного для данного типа светильников и не соответствующего мощности лампы.
Конструкция светильника не должна допускать попадания воды или прочих жидкостей на лампу, иначе это вызовет мгновенное разрушение устройства.
При самостоятельном монтаже светильников следует проверять корректность выполненных работ.
В процессе эксплуатации ламп в производственных помещениях рекомендуется протирка колб от пыли. Периодичность проведения работ зависит от запыленности помещения.
Проводка должна иметь термоустойчивую изоляцию, способную выдержать сильный нагрев при работе. Это касается проводов, подключаемых к патрону светильника.
Соединения проводов должны обеспечивать надежный контакт и иметь изоляцию.

Как подключить уличное освещение

Если освещением улиц, дорог и парков, занимаются муниципальные службы, то свой дачный или приусадебный участок каждый владелец обустраивает самостоятельно, исходя из возможностей и предпочтений. Консольные светильники ДРЛ, это оптимальный вариант для верхнего яруса освещения, можно установить один или несколько столбов, чтобы полностью покрыть участок.

Вас также могут заинтересовать уличные светильники для дома.

Торшерные шаровые светильники будут хорошо смотреться вдоль аллей, над лавочками, над воротами. Будучи расположенными ниже, относительно консольных, они образуют второй ярус. Одно из достоинств светильников ДРЛ, это их доступность, в масштабах крупногабаритного участка, с большим количеством осветительных точек. Экономия от их применения ощутимая. Получится и эффективно и декоративно.

Хотя энергопотребление светильников ДРЛ ниже, чем у ламп накаливания, если они будут гореть ночами напролет, счета к оплате будут содержать весомую сумму. Чтобы сократить траты, стоит использовать датчики присутствия для включения света. Ими можно оснастить светильники нижнего яруса, так как их свет требуется периодически.

Больше подробностей про фотореле для уличного освещения найдете здесь.

Подключение

В отличие от остальных ламп, газоразрядные ртутные лампы подключаются к сети через пускорегулирующий аппарат (ПРА) – дроссель. Это стабилизатор, преобразующий номинальное сетевое напряжение в пусковое, которое выше в 2 с лишним раза. Без дросселя лампочка при включении просто сгорит. Схема представляет собой последовательное соединение лампы с дросселем, подключаемое к сети.

Основная масса светильников имеют встроенный ПРА, но они несколько дороже, при необходимости реально купить дешевую модель и самостоятельно снабдить ее дросселем. Пригодится эта схема и владельцам дорогих светильников, так как дроссели, это слабое место ДРЛ, они перегорают быстрее, чем лампа вырабатывает свой ресурс. Для обеспечения электрическим питанием освещения можно использовать уличные влагозащищенные розетки.

Принцип действия

Горелка (РТ) лампы изготавливается из тугоплавкого и химически стойкого прозрачного материала (кварцевого стекла или специальной керамики), и наполняется строго дозированными порциями инертных газов. Кроме того, в горелку вводится металлическая ртуть, которая в холодной лампе имеет вид компактного шарика, или оседает в виде налёта на стенках колбы и (или) электродах. Светящимся телом РЛВД является столб дугового электрического разряда.

Схема 3. Ввод трансформатора.

Процесс зажигания лампы, оснащённой зажигающими электродами, выглядит следующим образом. При подаче на лампу питающего напряжения между близко расположенными основным и зажигающим электродом возникает тлеющий разряд, чему способствует малое расстояние между ними, которое существенно меньше расстояния между основными электродами, следовательно, ниже и напряжение пробоя этого промежутка. Возникновение в полости РТ достаточно большого числа носителей заряда (свободных электронов и положительных ионов) способствует пробою промежутка между основными электродами и зажиганию между ними тлеющего разряда, который практически мгновенно переходит в дуговой.

Стабилизация электрических и световых параметров лампы наступает через 10 — 15 минут после включения. В течение этого времени ток лампы существенно превосходит номинальный и ограничивается только сопротивлением пускорегулирующего аппарата. Продолжительность пускового режима сильно зависит от температуры окружающей среды: чем холоднее, тем дольше будет разгораться лампа.

Электрический разряд в горелке ртутной дуговой лампы создаёт видимое излучение голубого или фиолетового цвета, а также мощное ультрафиолетовое излучение. Последнее возбуждает свечение люминофора, нанесённого на внутренней стенке внешней колбы лампы. Красноватое свечение люминофора, смешиваясь с бело-зеленоватым излучением горелки, даёт яркий свет, близкий к белому.

Схема включения лампы ДРЛ.

Изменение напряжения питающей сети в большую или меньшую сторону вызывает соответствующее изменение светового потока. Отклонение питающего напряжения на 10 — 15 % допустимо и сопровождается изменением светового потока лампы на 25 — 30 %. При уменьшении напряжения питания менее 80 % номинального, лампа может не зажечься, а горящая — погаснуть.

При горении лампа сильно нагревается. Это требует использования в световых приборах с дуговыми ртутными лампами термостойких проводов, предъявляет серьёзные требования к качеству контактов патронов. Поскольку давление в горелке горячей лампы существенно возрастает, увеличивается и напряжение её пробоя. Величина напряжения питающей сети оказывается недостаточной для зажигания горячей лампы. Поэтому перед повторным зажиганием лампа должна остыть. Этот эффект является существенным недостатком дуговых ртутных ламп высокого давления, поскольку даже весьма кратковременный перерыв электропитания гасит их, а для повторного зажигания требуется длительная пауза на остывание.

Общие сведения: Лампы ДРЛ имеют высокую светоотдачу. Они устойчивы к атмосферным воздействиям, зажигание их не зависит от температуры окружающей среды.

лампы типа ДРЛ выпускаются мощностью 80, 125, 250, 400, 700, 1000 Вт;
средний срок службы 10000 часов.

Важным недостатком ламп ДРЛ является интенсивное образование озона в процессе их горения. Если для бактерицидных установок это явление обычно оказывается полезным, то в других случаях концентрация озона вблизи светового прибора может существенно превышать допустимую по санитарным нормам. Поэтому помещения, в которых используются лампы ДРЛ, должны иметь соответствующую вентиляцию, обеспечивающую удаление избытка озона.

http://fazaa.ru/www.youtube.com/watch?v=qBOAN6ABnTc

О0Др-основная обмотка дросселя, Д0Др-дополнительная обмотка дросселя, С3-помехоподавляющий конденсатор, СВ-селеновый выпрямитель, R-зарядный резистор, Л-двухэлектродная лампа ДРЛ, Р-разрядник.

Включение: Включение ламп в сеть осуществляется с помощью ПРА (пуско-регулирующей аппаратуры). В обычных условиях последовательно с лампой включается дроссель (схема 2), при очень низких температурах (ниже -25°C) в схему вводится автотрансформатор (схема 3).

При включении ламп ДРЛ наблюдается большой пусковой ток (до 2,5·Iном). Процесс разгорания лампы длится до 7 минут и более, повторное включение лампы возможно лишь после ее остывания (10-15 минут).
