Буферные емкости

Зачем нужен

Теплоаккумулятор представляет собой хорошо утепленный резервуар большой емкости, наполненный теплоносителем, водой. За счет высокой теплоемкости воды при нагреве всего объема в емкости аккумулируется значительный запас тепловой мощности, которую можно использовать по назначению в то время, когда котел не справляется или вовсе бездействует.

Это самое простое определение теплоаккумулятора, однако, назначение и область применения у него гораздо шире.

Теплоаккумулятор фактически повышает объем теплоносителя в контуре отопления, теплоемкость и соответственно инертность всей системы. Для нагрева всего объема потребуется больше энергии и времени при ограниченной мощности отопления, но и остывать аккумулятор будет очень долго. По необходимости горячая вода из аккумулятора может подаваться в контур отопления и поддерживать комфортную температуру в доме.

Чтобы оценить преимущества теплоаккумулятора, проще всего рассмотреть для начала несколько ситуаций:

• Твердотопливный котел лишь периодически подогревает воду. В момент розжига мощность минимальна, во время активного горения мощность возрастает до максимума, после прогорания закладки она вновь спадает и так цикл повторяется. В итоге температура воды в контуре постоянно колеблется в достаточно большом диапазоне;
• Для получения горячей воды требуется установка дополнительного теплообменника или внешнего бойлера с косвенным нагревом, что существенно сказывается на работе контура отопления;
• К системе отопления, построенной вокруг твердотопливного котла, подключить дополнительные источники тепла предельно сложно. Потребуется сложная развязка, желательно с автоматическим управлением;
• Твердотопливный котел, даже длительного горения, постоянно требует внимания пользователя. Стоит пропустить время закладки новой порции топлива, как теплоноситель в контуре отопления уже начинает остывать, как и весь дом;
• Часто максимальная мощность котла бывает избыточной, особенно весной и летом, когда не требуется максимальная отдача.

Решением для всех вышеперечисленных ситуаций становится теплоаккумулятор, притом бескомпромиссным и самым доступным в плане реализации и стоимости. Он выступает в роли узла развязки между твердотопливным котлом и контуром (-ами) отопления и отличной базовой площадкой для включения дополнительных функций.

По конструкции теплоаккумулятор может быть:

• «пустым» – простая утепленная емкость с прямым подключением;
• со змеевиком или регистром труб в качестве теплообменника;
• со встроенным бойлерным баком.

С полным «обвесом» теплоаккумулятор способен:

• Накапливать и сохранять значительный объем тепловой энергии, в первую очередь избыточную, с последующей отдачей его в контур отопления. Даже если пропустить одну или две заправки дров, и котел остановится, температура в доме опустится всего на пару градусов. Для электрокотлов есть возможность установить расписание, по которому трата электроэнергии будет происходить только ночью по сниженному тарифу, тогда как днем тепло будет поступать от теплоаккумулятора;
• При наличии нижнего теплообменника – подключать дополнительные источники тепла, солнечный коллектор, запасной котел, работающий на газу или дизтопливе, геотермальный тепловой насос;
• С вмонтированными ТЭНами использоваться в качестве запасного источника тепла на случай, если твердотопливный котел не работает или отключен для профилактики и ремонта;
• При наличии верхнего теплообменника – для подключения контура ГВС или бойлера косвенного нагрева. Некоторые модели теплоаккумуляторов вместо теплообменника снабжаются готовым бойлером, размещенным внутри основной емкости;
• Реализовать дополнительную защиту в системах с принудительной циркуляцией на случай отключения электроэнергии, не допуская перегрева воды в котле. Рассматривая емкость как узел гидроразвязки, его можно подключить по смешанной схеме с котлом, выше него и трубами большего диаметра для поддержания естественной циркуляции. В это же время раздача по радиаторам будет осуществляться насосом в принудительном порядке. Даже если электричество отключено или циркуляционный насос вышел из строя, то вода в котле не закипит, а будет циркулировать в малом контуре, завязанном на теплоаккумуляторе.

Как рассчитать объем ТА

Чтобы теплоаккумулятор для отопления выполнял свои функции, надо правильно выбрать его объем. Есть несколько методик:

• по отапливаемой площади;
• по мощности котла;
• по запасу времени.

Большая часть методов основана на опыте использования. По этой причине существует «вилка» в рекомендациях. Например, от 35 до 50 литров на квадратный метр отапливаемой площади

Как конкретно определить цифру? Стоит принять во внимание регион проживания и степень утепления дома. Если живете в регионе с не самой суровой зимой или дом утеплен отлично, лучше брать по нижней границе или около того

В противном случае — по верхней.

Можно от ТА запитать не только радиаторы, но и теплый пол, а можно поставить и теплообменник для горячей воды

При выборе объема теплоаккумулятора для отопления также надо принимать во внимание два момента. Первый — большое количество воды позволит намного реже ее греть

За счет запасенного тепла можно длительное время поддерживать температуру. Но, с другой стороны, сильно возрастает время «разгона» этого объема до нужной температуры (нормальной считается нагрев до 85-88°С). При этом система становится очень инерционной. Можно, конечно, взять более мощный котел, но, в паре с буферной емкостью, выльется это в немалую сумму. Поэтому приходится лавировать, находя оптимальное решение.

По отапливаемой площади

Подобрать объем аккумулятора тепла для системы отопления можно по площади помещения. Считается, что на десять квадратных метров необходимо от 35 до 50 литров. Выбранное значение умножают на квадратуру, поделенную на десять, получают искомый объем.

Например, в систему отопления дома площадью 120 м² со средним утеплением лучше установить теплоаккумулятор для отопления на 120 м²  / 10 * 45 л = 12 * 45 = 540 литров.  Для Средней полосы этого будет маловато, так что стоит смотреть на емкости объемом примерно 800 литров.

Чем больше производительность системы, тем больше должен быть ТА

Вообще, чтобы проще было ориентироваться, для дома площадью 160-200 квадратных метров, расположенного в Средней полосе, со средним утеплением, оптимальный объем бака — 1000-1200 литров. Да, при таком объеме в холода придется топить чаще. Зато это и не слишком подорвет ваш бюджет, и позволит достаточно комфортно существовать практически всю зиму.

По мощности котла

Так как трудиться над нагревом воды в баке придется котлу, есть смысл рассчитать объем исходя из его возможностей. В этом случае на 1 кВт мощности берут 50 литров емкости.

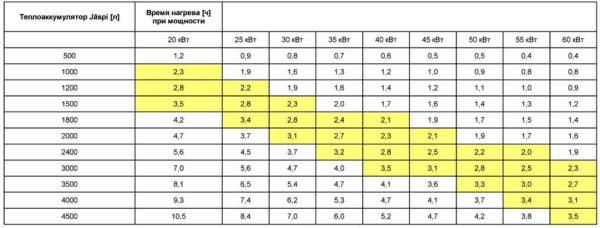

Можно сделать еще проще — воспользоваться таблицей (желтым закрашены оптимальные по затратам и производительности значения)

С расчетом все просто. Для котла на 20 кВт подходит ТА на 1000 литров. При таком объеме теплоаккумулятора для отопления, топить придется раза два в сутки.

По желаемой длительности простоя и теплопотерям

Этот способ — более точный, так как позволяет подобрать размеры конкретно под параметры вашего дома (теплопотери) и ваши пожелания (длительность простоя).

Рассчитаем объем теплоаккумулятора для дома с теплопотерями 10 кВт/час и время простоя — 8 часов. Нагревать воду будем до 88 °C, а остывать она будет до 40°C. Расчет такой:

• Для сохранения нормальной температуры емкость должна накопить 80 кВт тепла (10 кВт * 8 часов).
• Дельта температур: 88 °C — 40°C = 48°C.

• Далее высчитаем по формуле определения теплоемкости воды.

• Подставляя значения получаем: 80000 Вт / 1,163 Вт/кг°C * 48°C = 80000 / 55,824 = 1433 литра.

Для данных условий, необходимая емкость теплового аккумулятора для отопления — 1500 литров. Это потому, что теплопотери 10 кВт/час — слишком много. Это дом практически без отопления.

Чем утеплить теплоаккумулятор

Даже когда бак находится в теплом помещении, то разность температур между воздушной средой и теплоносителем слишком велика – от 50 до 70 ºС. Чтобы не терять тепло и не обогревать им топочную, надо обязательно выполнять утепление теплоаккумулятора. Проще всего это сделать с помощью пенопласта толщиной 100 мм и плотностью 25 кг/м3. Его легко клеить к металлическим стенкам и вырезать отверстия под патрубки.

Сгодится для утепления и минеральная вата той же толщины, хотя крепить ее несколько сложнее. Плотность материала – 135—145 кг/м3. Для круглых баков из бочек придется использовать рулонные утеплители типа ISOVER, тут придется изрядно повозиться с крепежом, особенно в нижней части емкости.

Ниже на видео показана установка и схема теплоаккумулятора с подключением его к котлу и отопительной системе:

https://youtube.com/watch?v=fmEx6Gzfq3I

Статья в тему: Как сделать отопление в частном доме — подробное руководство

Расчет

Мощность ,накапливаемая теплоаккумулятором (ТА), рассчитывается исходя из объема емкости, точнее массы жидкости в ней, удельной теплоемкости жидкости, используемой для его наполнения, и разницы температур, максимальной, до которой может нагреваться жидкость, и минимальной целевой, при которой еще может осуществляться забор тепла от теплоаккумулятора к контуру отопления.

Формула:

• Q = m*С*(T2-T1);
• m – масса, кг;
• С – удельная теплоемкость Вт/кг*К;
• (Т2-Т1) – дельта температур, конечной и начальной.

Если вода в котле и соответственно в ТА нагревается до 90ºС, а нижний порог берется равным 50ºС, то дельта равняется 40ºС. Если брать в качестве наполнения ТА воду, то одна тонна воды при остывании на 40ºС выделяет примерно 46 кВт*часов тепла.

Запасаемой энергии должно хватать для целевого использования теплоаккумулятора.

Для выбора требуемого объема теплоаккумулятора необходимо определить:

• Время, в течение которого должно хватать накопленной энергии в ТА для покрытия теплопотерь дома;
• Время, за которое должен нагреваться теплоноситель в ТА;
• Мощность основного источника тепла.

Для периодической работы котла в течение суток

Если он нужен для перевода работы котла только на ночной или дневной режим, когда тепло поступает в течение ограниченного времени, то мощности ТА должно хватать для перекрытия теплопотерь дома за оставшееся время. В то же время мощности котла должно хватать для нагрева ТА в установленный срок и опять-таки для обогрева дома.

Допустим, что используется твердотопливный котел с закладкой дров только днем в течение 10 часов, расчетные теплопотери дома для самого холодного периода года составляют 5 кВт. В сутки требуется 120 кВт*часов для полного отопления.

Аккумулятор при этом используется в течение 14 часов, это означает, что в нем необходимо аккумулировать 5кВт*14часов =70 кВт*часов тепла. Если брать в качестве теплоносителя воду, то потребуется 1,75 тонны или же объем ТА 1,75 м3

Важно, что и котел при этом должен выдать в течение всего 10 часов всю необходимое тепло, то есть его мощность должна составлять более 120/10 = 12кВт

Если теплоаккумулятор используется в качестве запасного варианта на случай выхода из строя котла, то запасенной энергии должно хватить хотя бы на сутки или двое для покрытия всех теплопотерь в доме. Если в качестве примера взять все тот же дом на 100 м2, то для его обогрева потребуется 240 кВт*часов за двое суток, а теплоаккумулятор, наполненный водой, должен иметь объем не менее 5,3 м3.

Зато в этом случае не обязательно ТА должен нагреваться в короткий промежуток времени. Достаточно полуторного запаса по мощности котла, чтобы накопить нужный объем тепла за неделю или две.

Расчет приблизительный, без учета снижения тепловой мощности радиаторов в зависимости от температуры теплоносителя и воздуха в помещении.

Расчет объема буферной емкости котла

Самым оптимальным решением этой задачи станет поручение ее выполнения инженерам-теплотехникам. Расчет объема теплоаккумулятора для всей системы отопления частного дома требует учитывать различные факторы, известные только им. Несмотря на это, предварительные подсчеты можно сделать самостоятельно. Для этого кроме общих знаний физики и математики понадобятся калькулятор и чистый лист бумаги.

Находим следующие данные:

• мощность котла, кВт;
• время активного горения топлива;
• тепловая мощность обогрева дома, кВт;
• КПД котла;
• температуры в трубе подачи и «обратке».

Рассмотрим пример предварительного расчета. Обогреваемая площадь – 200 м2, время активного горения котла – 8 часов, температура теплоносителя при нагреве – 90° С, в обратном контуре – 40° С. Расчетная тепловая мощность обогреваемых помещений – 10 кВт. При таких исходных данных тепловой прибор получит 80 кВт (10×8) энергии.

Делаем расчет буферной емкости твердотопливного котла по теплоемкости воды:

m=Q/1,163×∆tгде:m – масса воды в емкости (кг);Q – количество тепла (Вт);∆t – разность температуры воды в трубе подачи и «обратке» (°С);1,163 – удельная теплоемкость воды (Вт/кг °С).

Расчет буферной емкости твердотопливного котла

Подставив цифры в формулу получим 1375 кг воды или 1,4 м3 (80000/1,163×50). Таким образом для системы отопления дома площадью 200 м2 надо установить ТА емкостью 1,4 м3. Зная эту цифру можно смело идти в магазин и смотреть, какой теплоаккумулятор приемлем.

Габариты, цена, комплектация, производитель уже легко определяемы. Сопоставляя известные факторы не трудно сделать предварительный выбор теплового аккумулятора для дома. Такой расчет актуален в случае, когда дом построен, система отопления уже смонтирована. Результат расчета покажет, нужно ли разбирать дверные проемы из-за габаритов ТА. Оценив возможность его установки на постоянное место, делается окончательный расчет теплоаккумулятора для твердотопливного котла, установленного в системе.

Собрав данные по системе отопления выполняем вычисления по формуле:

W = m×c×∆t (1)где:W – количество необходимого тепла для нагрева теплоносителя;m – масса воды;c – теплоемкость;∆t – температура подогрева воды;

Кроме этого понадобится значение k – КПД котла.

Из формулы (1) находим массу:m = W/(c×∆t) (2)

Поскольку КПД котла известен, уточняем формулу (1) и получаемW = m×c×∆t×k (3)откуда находим уточненную массу водыm = W/(c×∆t×k) (4)

Рассмотрим, как рассчитать теплоаккумулятор для дома. В системе отопления установлен котел мощностью 20 кВт (указана в паспортных данных). Топливная закладка прогорает за 2,5 часа. Для отопления дома нужно 8,5 кВт/1 час энергии. Значит, за время прогорания одной закладки будет получено 20×2,5 = 50 кВт

На отопление помещений будет израсходовано8,5×2,5 = 21,5 кВт

Лишнее произведенное тепло50 – 21,5 = 28,5 кВтсохраняется в ТА.

Температура, на которую нагревается теплоноситель составляет 35° С. (Разность температур в трубе подачи и «обратки». Определяется замером во время работы системы отопления). Подставляя искомые значения в формулу (4) получаем28500/(0,8×1,163×35) = 874,5 кг

Эта цифра означает, что для сохранения тепла, выработанного котлом необходимо иметь 875 кг теплоносителя. Для этого понадобится буферная емкость для всей системы объемом 0,875 м3. Такие облегченные расчеты позволяют легко выбрать теплоаккумулятор для котлов отопления.

Можно ли сделать своими руками

Собрать теплоаккумулятор для котлов отопления можно своими руками. Для этого необходимо взять стальной бак или приобрести листы из нержавеющей стали с толщиной более 2 мм, сварить ёмкость в виде цилиндра (вертикальный бак).

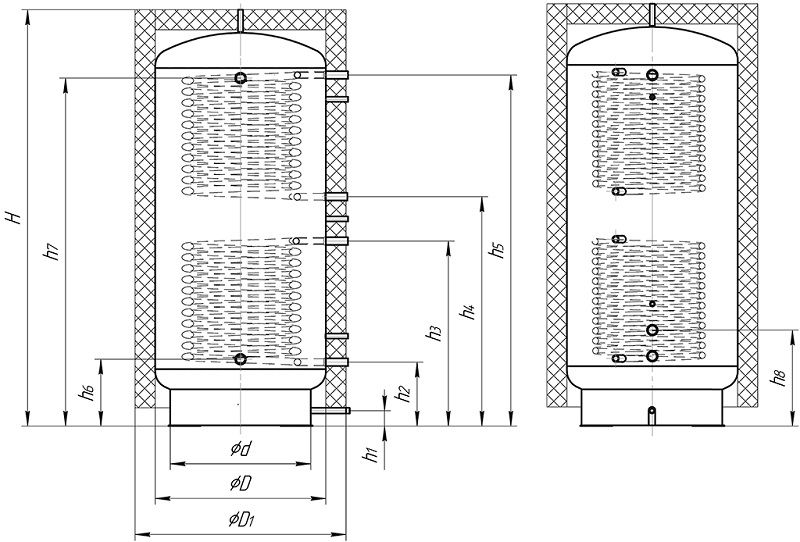

Чертеж аккумулятора

Потребуется труба из меди диаметром 2-3 см и длиной 8-15 м. Её нужно согнуть в виде спирали и поместить внутрь резервуара. Здесь аккумулятор – это верхняя часть ёмкости. В ёмкости устанавливаются подключения для выходящей горячей воды и поступающей холодной.

Фото: builditsolar.com

Для открытой системы отопления подойдёт бак из стали кубической формы.

Утепляется агрегат следующим образом:

1. Внешнюю поверхность ёмкости необходимо хорошо очистить и обезжирить, покрыть антикоррозийными веществами.
2. Выполнить теплоизоляцию. Можно обернуть ёмкость в фольгированную пленку.
3. Предусмотреть отверстия для отводных патрубков и подключить ёмкость.
4. На буферный бак необходимо установить термометр, манометр и взрывной клапан.

Для утепления лучше не использовать пенопласт. В холодное время в них заводятся мыши, которые ищут место для зимовки.

Использование теплоаккумулятора и расчет его объема для твердотопливного котла

При использовании мощных отопительных устройств существует вероятность перегрева теплоносителя. И хоть современные модели имеют совершенную автоматику, предотвращающую подобные ситуации, целесообразно использовать специальные устройства теплоаккумуляторы.

Теплоаккумуляторы выполняют следующие функции:

• автоматическое регулирование распределения нагретого теплоносителя по системе;
• использование как буфер обменник при создании гибридных отопительных систем с несколькими типами нагревательных приборов;
• некоторые модели могут выполнять функцию бойлера ГВС;повышение КПД котла за счет уменьшения количества регулировок тяги.

Как изготовить и подключить теплоаккумулятор своими руками

Решить вопрос, как изготовить теплоаккумулятор для отопления своими руками, не очень сложно, особенно если вы умеете пользоваться сварочным аппаратом. Простейший конденсатор тепла, в задачи которого входит увеличение КПД системы отопления, представляет собой обыкновенную, хорошо утепленную емкость, в которую врезаны патрубки для подключения трубопроводов и некоторого оборудования в виде датчиков температуры, давления и взрывного клапана. Изготовить такое устройство можно либо из трубы большого диаметра, либо из листового железа – из этих материалов собирается полностью герметичная емкость, в которую впоследствии врезается два патрубка для подключения подающих трубопроводов (их вваривают в самой верхней точке бака) и два патрубка для обратного трубопровода (ввариваются в самой нижней точке емкости). Каждая пара резьбовых патрубков устанавливается четко друг напротив друга. Теперь вверху бака дополнительно ввариваем полудюймовые муфты (минимум 2шт.) и в них устанавливаем термометр и взрывной клапан. Последний при обвязке лучше подключить к дренажному каналу стационарным трубопроводом.

Как сделать теплоаккумулятор для отопления своими руками фото

Завершающим этапом изготовления теплоаккумулятора своими руками является его теплоизоляция – в заводских условиях для этого используется двухкомпонентный полиуретановый герметик (монтажная пена), но ничего страшного не произойдет, если утепление бака осуществить обычной монтажной пеной. Дело здесь только в стоимости утепления – лучше обзавестись пистолетом и производить утепление бака профессиональными баллонами монтажной пены. В принципе, бак готов к подключению и эксплуатации, но если вам не нравится его внешний вид, то можете поместить его в еще один корпус, самостоятельно изготовленный из тонколистовой стали.

В завершение темы несколько слов о рациональности использования теплового аккумулятора в системах отопления. Как и говорилось выше, его применяют в системах отопления с твердотопливными котлами или солнечными коллекторами. Но и в других ситуациях его применение будет полностью оправдано. Взять, к примеру, электрокотел и оплату за потребленную им энергию по двухтарифному счетчику – ночью энергия дешевле, и его можно включать на полную катушку. Днем же его функцию частично будет выполнять теплоаккумулятор. Экономия налицо. Точно так же обстоят дела и с газовым котельным оборудованием – здесь экономичная работа отопительной системы достигается за счет циклов поочередного использования теплоаккумулятора и самого котла. Кроме того, бак, установленный первым от котла, будет дольше поддерживать в нем высокую температуру и, как результат, перерывы между включением и выключением газовой горелки будут значительно больше. Автор статьи Александр Куликов

Сравнение популярных моделей

Выпуском бак-аккумуляторов тепла занимается множество отечественных и зарубежных производителей. Приведем сравнительную таблицу некоторых моделей российских и иностранных моделей емкостью 500 литров.

Главным образом стоимость зависит от материала (углеродистая сталь или нержавейка), ее формы (обычная или тороидальная), а также наличия дополнительных опций или возможности их установки.

Различные типы и схемы обвязки твердотопливного котла

Существует множество способов подключения котла и сопутствующего оборудования в общую систему отопления дома. Рассмотрим наиболее распространенные из них.

Аккумулирующая емкость выполняет функцию бойлера ГВС

Конструкция аккумулирующей емкости представляет собой спираль находящуюся внутри теплоаккумулятора. Горячий теплоноситель, который находится внутри, нагревает проточную воду контура горячего водоснабжения. В случае прогорания и отключения котла теплоаккумулятор позволяет сохранять приемлемую температуру в помещении, до 2 суток. При условии, что функция ГВС не используется.

Для контроля поступления и температуры теплоносителя используется автоматическое термо смесительное устройство:

Так же устройство комплектуется обратным клапаном, аварийным автоматическим клапаном естественной циркуляции (на случай отключения электроэнергии), встроенным термовентелем и штуцером.

Принцип действия устройства следующий. При достижении теплоносителем определенной температуры (780С), термовентиль открывает подачу воды из накопителя. Температура удерживается на заданном уровне за счет регулирования сечения прохода обратки от центральной системы отопления к перепускному каналу.

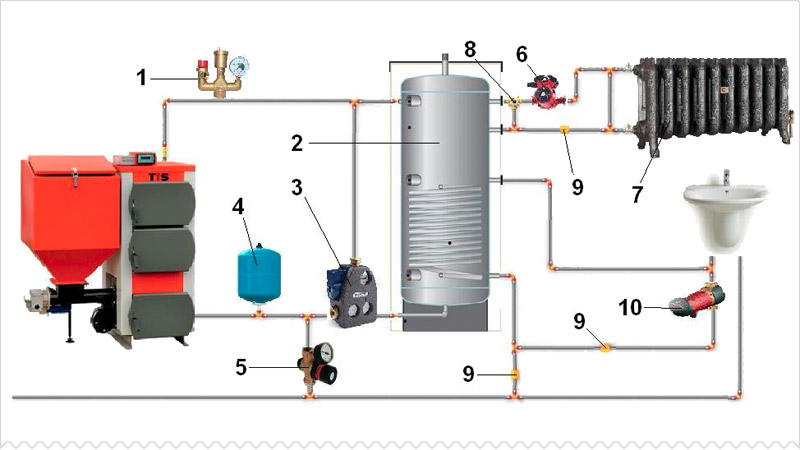

Схема подключения твердотопливного котла к теплоаккумулятору двойного назначения:

1. Группа безопасности; 2. Термоаккумулирующий бак; 3. Термосмеситель; 4. Расширительный бак мембранного типа; 5. Клапан подпитки системы; 6. Циркуляционный насос системы отопления; 7. Радиаторы; 8. Смесительный трехходовой кран; 9. Обратный клапан; 10. Циркуляционный насос системы ГВС.

Подключение теплоаккумулятора и отдельного бойлера ГВС

Объем бойлера пассивного нагрева системы ГВС зависит от количества потребителей и мощности использующегося оборудования. При обвязке пеллетных котлов не рекомендуется использовать полипропиленовые материалы и конструкции. Температура теплообменника на выходе при пиковых нагрузках зачастую превышает рабочие показатели труб из полимерных материалов.

Обвязка твердотопливного котла с отдельным бойлером ГВС:

1. Котел. 2. Группа 3. безопасности. 4. Расширительный мембранный бак. 5. 6. Помпа. 7. Смесительный трехходовой кран. 8. Клапан подпитки системы. 9. Радиатор. 10. Бойлер ГВС косвенного нагрева. 11. Термоаккумулирующий бак.

Параллельное подключение двух котлов отопления

Для того чтобы продлить срок эксплуатации и равномерно распределить используемые ресурсы зачастую пользователи соединяют два разнотипных источника отопления в единую схему теплоснабжения. В данном случае основным источником тепла в зимний период служит твердотопливный котел. Электрический котел включается в аварийном режиме и в летние месяцы, когда используется для нагрева воды.

Схема обвязки твердотопливного котла отопления с параллельным подключением электрического:

1. Пеллетный котел. 2. Группа безопасности системы отопления. 3. Альтернативный котел (электрический или газовый). 4. Сепаратор для удаления воздуха из системы. 5. Циркуляционный насос. 6. Ручной трехходовой смесительный кран. 7. Клапан защиты сухого хода. 8. Расширительный бак. 9. Клапан подпитки системы водой. 10. Теплоаккумулятор. 11. Умывальник. 12. 13. Помпа ГВС.

Система отопления, основанная на пеллетном котле, достаточно сложна и требует тщательной настройки. Перед выполнением работ по монтажу тщательно ознакомитесь с инструктивным материалом, предоставляемым компаниями производителями.

Принцип работы бака-аккумулятора

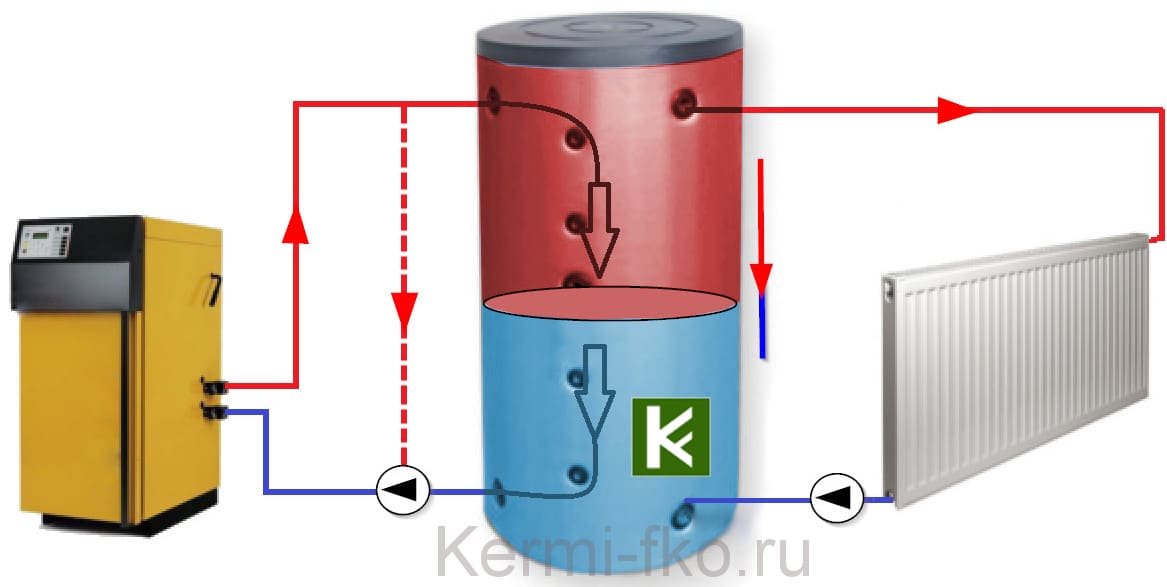

Схема отопления с теплоаккумулятором

Принцип действия ТА для твердотопливного котла основан на высокой удельной емкости рабочей жидкости (воды или антифриза). За счет подключения бака объем жидкости увеличивается в несколько раз, вследствие чего повышается инерционность системы.

При этом максимально нагретый котлом теплоноситель сохраняет в ТА свою температуру в течение длительного времени, поступая по мере необходимости к приборам обогрева.

Так обеспечивается непрерывная работа системы отопления даже при прекращении сжигания топлива в котле.

Рассмотрим порядок работы системы с твердотопливным котлом и принудительной подачей теплоносителя.

Для запуска системы включается циркуляционный насос, установленный в трубопроводе между котлом и теплоаккумулятором.

Холодная рабочая жидкость из нижней части ТА подается в котел, нагревается в нем и поступает в его верхнюю часть.

В связи с тем, что удельный вес горячей воды меньше, она практически не смешивается с холодной водой и остается в верхней части буферной емкости, постепенно заполняя ее внутреннее пространство за счет отбора насосом холодной воды в котел.

При включении циркуляционного насоса, установленного в обратной магистрали системы между приборами отопления и аккумуляторным баком, холодный теплоноситель начинает поступать в нижнюю часть ТА, вытесняя горячую воду из верхней его части в подающую магистраль.

При этом горячая рабочая жидкость поступает ко всем приборам отопления.

Необходимый объем тепла для обогрева помещений может автоматически регулироваться комнатным датчиком температуры, который управляет работой трехходового клапана, установленного на выходе ТА в подающей магистрали. При достижении в комнате заданной температуры датчик выдает управляющий сигнал на клапан, который срабатывает и ограничивает подачу горячего теплоносителя в систему, перенаправляя его обратно в ТА.

После сгорания топлива в котле горячий теплоноситель из аккумулирующей емкости продолжает поступать в систему по мере необходимости, пока остывшая рабочая жидкость из обратной магистрали полностью не заполнит его внутренний объем.

Схема ГВС с баком-аккумулятором

Время работы ТА при неработающем котле может составлять достаточно продолжительное время. Это зависит от температуры наружного воздуха, объема буферной емкости и количества обогревательных приборов в системе отопления.

Для сохранения тепла внутри теплоаккумулятора бак подвергается теплоизоляции.

Также для этого могут использоваться дополнительные источники тепла в виде встраиваемых электронагревателей (ТЭНов) и/или теплоносителей (змеевиков), подключаемых к другим источникам тепла (электро- и газовые котлы, солнечный коллектор и пр.).

Встроенный в бак теплоноситель для ГВС обеспечивает нагрев холодной воды, подаваемой через него из водопроводной системы. Тем самым он играет роль проточного водонагревателя, обеспечивая потребности хозяев дома в горячей воде.

https://youtube.com/watch?v=rgMQG7RLCew

Подключение буферной емкости

Теплоаккумулятор подключается в разрыв между системой отопления и котлом. В подключении участвуют 2 циркуляционных насоса – котлового контура и системы отопления. Для правильной работы буфера производительность этих насосов должна подбираться.

Подбор насосов производится по направлению движения теплоносителя в емкости. Направлений движения может быть несколько. Горячий теплоноситель может двигаться от котла в систему отопления по большому контуру и может двигаться по малому котловому контуру, т.е. от подачи к обратке. Остывший теплоноситель из отопительных контуров может поступать в котел и может закольцовываться через теплоаккумулятор назад в отопительные приборы.

Производительность насосов подбирается таким образом, чтобы исключить движение остывшего теплоносителя от контура отопления вверх к патрубку подачи. Поскольку при этом не происходит подогрева обратки, а идет охлаждение системы.

Добиться этого можно регулированием скоростей насосов. Однако, это не всегда возможно, ведь если система отопления имеет большую протяженность, то уменьшение скорости насоса может привести к прекращению циркуляции в дальних радиаторах. В таких случаях между насосом отопительного контура и буферной емкостью устанавливается балансировочный кран. Прикрывая его можно добиться требуемого движения теплоносителя.

Отправной точкой в настройке крана является ситуация, когда движение идет от котла в отопительные контуры и назад, а в емкости движения нет. Т.е. объем жидкости, циркулирующей в отопительном контуре должен быть равен объему жидкости, протекающему через котел. Отследить это можно установив термометры на входе обратки от отопления в бак и на выходе из бака в котел. Если показания температуры одинаковые, значит, вертикального движения нет.

Такая ситуация невыгодна, поскольку не происходит зарядка буферной емкости теплом – теряется смысл установки теплоаккумулятора. Поэтому необходимо еще прикрыть балансировочный кран, чтобы температура остывшего теплоносителя на входе в емкость была ниже, чем на выходе в котловой контур.

В таком режиме работает и отопление, и происходит накопление тепла.

Когда нужен аккумулятор тепла

Этот нехитрый элемент отопительной системы в виде утепленного резервуара с водой рекомендуется устанавливать в таких случаях:

• для максимально эффективной работы твердотопливного котла;
• совместно с электрическим генератором тепла, функционирующим по сниженному ночному тарифу.

Эксплуатация котлов на твердом топливе имеет свои особенности. Теплогенератор действует с высоким КПД только при работе на максимальных режимах, если перекрывать ему воздух для понижения температуры в топке, то и эффективность работы тоже снижается. Немало забот домовладельцу доставляет и периодичность топки, дрова прогорели – надо загружать новые, делать это среди ночи крайне неудобно. Выход прост: нужен бак-аккумулятор, накапливающий сгенерированное ранее тепло для использования его после прогорания дров в топливнике.

Противоположная ситуация возникает с котлом электрическим, подключенным к сети через многотарифный счетчик. Чтобы сэкономить, нужно получить максимум тепла ночью, когда тариф низкий, а днем электроэнергию не использовать. И здесь тепловой аккумулятор в системе отопления позволит организовать оптимальный график работы источника тепла, выдавая в систему горячую воду, пока теплогенератор бездействует.

Похожая ситуация с излишками тепла возникает в теплицах, в дневное время их даже проветривают. С целью накопления солнечной энергии для использования ночью можно использовать простейший аккумулятор тепла Лежебока для обогрева грунта. Это черный полимерный рукав, наполненный водой и проложенный прямо по грядке, он не дает грунту остывать в ночное время. Для поглощения большего количества тепла внутри теплицы размещают бочки с водой, окрашенные в черный цвет.
