Как сделать тёплый пол в деревянном доме

Как выбрать покрытие?

Резюмируем все вышесказанное и ответим на вопрос – на каком типе отделочного покрытия остановить свой выбор? Для теплых полов на воде не рекомендуется использовать:

покрытия, созданные на основе бамбукового сырья;
некачественный и толстый линолеум;
паркет классический.

На полы, прогревающиеся от воды, можно укладывать определенного типа ламинат или ковролин

Они отлично сохраняют тепло, но важно следить, чтобы материал не перегрелся. Это – оптимальный вариант для спален и залов

Покрытия, созданные на основе ПВХ, также могут укладываться поверх полов. Хотя выглядят такие материалы обычно не очень презентабельно.

Теплый пол под ламинат

Керамическая плитка – вариант наилучший, но она не будет хорошо смотреться в спальне или детской. Зато в кухне или ванной она незаменима.

В целом, выбор напольного покрытия будет зависеть от огромного числа факторов – назначения помещения, условий эксплуатации, функциональности всей системы обогрева дома или квартиры, прочности покрытия и т. д. Лучший вариант – зал и комнаты застелить ковролином или ламинатом, а в кухне, санузле, ванной и коридоре закрыть теплые полы кафельной плиткой.

Особенности тёплых полов

В первую очередь, отметим в двух словах преимущества, которые даёт напольный обогрев помещения, чтобы понять, стоит ли применять такую технологию в своём доме.

Комфорт и экономичность

Самая комфортная температура в 1 — 1,5 м от пола

Прежде всего, подобная система обогрева позволяет равномерно прогреть всю площадь комнаты, чего невозможно достичь при использовании настенных отопительных радиаторов.

Поскольку греющий элемент располагается в самой нижней части помещения, наиболее комфортная температура достигается в 1 – 1,5 м от пола.

То есть в той зоне, где обычно и располагаются обитатели дома, что позволяет сделать свой пол более уютным.

Самая комфортная температура до 35 градусов

Поэтому для создания удобной температуры в нижней, «обитаемой», части комнаты необходимо разогреть настенные радиаторы до 60 – 80 градусов.

Установка напольных обогревательных систем делает расходы тепловой энергии более эффективными, поскольку их рабочая температура составляет не более 25 – 35 градусов. Этого вполне достаточно для создания в помещении комфортных условий и значительных снижений затрат на отопление.

Напольная система обогрева в частном доме

Для применения отопления необходимо, чтобы полы в доме были бетонные

Но, несмотря на все преимущества системы напольного отопления, они имеют одну особенность, часто ограничивающую область их применения – при их монтаже обычно применяется бетонная стяжка. Последняя особенность не позволяет использовать технологию «тёплый пол» на деревянном полу.

Дело в том, что при заливке бетонной стяжки толщиной 3 — 5 см на деревянные конструкции будет давить от 100 до 200 кг дополнительного веса на каждый кв. м. Поскольку дерево – полы и лаги – не рассчитаны на подобную нагрузку, то применение подобных технологий в деревянном доме с деревянными перекрытиями невозможно.

В связи с этим бетонная заливка неизбежно растрескается и потеряет все свои технические качества. Однако сделать деревянный тёплый пол вполне возможно, если применить при монтаже нагревательных элементов особые технологии, о которых скажем чуть позже.

Выбор типа теплого пола

На деревянное основание можно укладывать водяной, электрический или ИК теплый пол

Перед обустройством теплого пола потребуется ознакомиться с существующими разновидностями отопительных конструкций. По своему устройству и способу получения энергии обогрева они делятся на следующие виды:

электрические обогревающие системы;
водяные теплые полы (ТП).

Первые из этих разновидностей работают по принципу преобразования электрической энергии в тепло, при их обустройстве используются специальные технические средства. Водяные обогревающие полы представляют собой сложную конструкцию из стальных или медных трубок с циркулирующим по ним тепловым носителем. Из-за низкой теплопроводности древесины в рассматриваемом случае предпочтение отдается электрическим моделям, имеющим большую тепловую отдачу.

Они в свою очередь классифицируются так:

электрические системы под названием “греющий кабель”;
пленочные или ИК теплые полы;
конструкции, монтируемые на основе нагревательных матов.

Каждая из перечисленных разновидностей имеет свои достоинства и недостатки, выбор подходящей для конкретной ситуации определяется предпочтениями самого пользователя.

Особенности выбора

Электрические маты проще в монтаже и быстрее делаются по сравнению с водяным контуром

При сравнении вариантов электрических полов нужно отметить следующие важные моменты:

Типовой кабель поставляется в виде бухт определенной длины, различающихся по своей тепловой отдаче. Величина развиваемой такой конструкцией мощности в среднем составляет 120-180 Вт/кв.метр.
Электрические маты как отдельные элементы теплого пола изготавливаются методом укладки кабельных жил на прочном основании с определенным шагом и имеют такую же теплоотдачу.
Инфракрасные полы обустраиваются на основе пленок ИК с расположенными по их краям подводящими ток электрическими контактами (развиваемая ими мощность равна 150–220 Вт/кв. метр).

В сравнении с распространенными водяными полами электрические аналоги проще в монтаже и занимают меньше места в квартире. При их укладке не всегда требуется демонтаж чернового напольного основания. Нагреваются они значительно быстрее и позволяют по желанию выставлять нужную температуру.

Электрические конструкции имеют длительные сроки эксплуатации (до 50 лет) и редко выходят из строя. Вместе с тем при их монтаже на древесное основание всегда существует риск КЗ и вызванного этим возгорания с возможностью пожара. Еще один недостаток таких полов – большое потребление тока, что вынуждает хозяев дома или квартиры обновлять существующую электропроводку.

Теплый пол по деревянному перекрытию

Электрический кабель для обогрева полов.

Перед тем как приступать к работам по монтажу теплого пола по деревянному перекрытию, необходимо изучить структуру исходного пола. Она будет иметь несколько слоёв:

пол черновой;
слой гидроизоляции;
слой теплоизоляции;
чистовое основание;
отделочное покрытие.

Перед работниками стоит задача в данный пирог вставить коммуникации тёплого пола, при этом, не допустив разрушений. В идеальном случае, система кабелей и труб тёплого пола монтируется при строительстве. Если покрытие уже создано, то потребуется аккуратно снять несколько слоёв и выйти на черновое покрытие. Именно по его поверхности размещается отопительная система. После укладки проводят восстановление структуры пола, оставляя зазоры для вновь размещённых коммуникаций. Интересная статья: “Виды отопления в современном деревянном доме“.

Перед тем как проводить монтаж отопления, следует провести детальный осмотр чернового покрытия на предмет дефектов и износа составляющих. При необходимости следует произвести замену комплектующих. Балки, лаги и прочие элементы чернового пола подвергают обработке антисептическими средствами. Это гарантирует повышенную износостойкость конструкции. При изготовлении тёплого пола на деревянном

Специальные пенопластовые маты с пазами для укладки труб.

основании следует соблюсти следующие обязательные правила:

толщина слоя, закрывающего отопительную систему, не должна превышать 30 мм. В противном случае тепло не будет проникать в комнату. Этот параметр варьируется в зависимости от сорта дерева и его состояния;
трубы и кабеля должны быть распределены по площади равномерно, чтобы избегать перегрева и недостаточного отопления отдельных зон;
над всей системой тёплого пола должны быть установлены датчики, термостаты и прочее дополнительное оборудование, обеспечивающее пользователя данными о работе контура.

Вы сможете сделать теплый пол в деревянном доме своими руками, если предварительно тщательно изучите все этапы строительства и подойдёте внимательно к выбору материалов. Определяющим фактором при строительстве является знание методики, как правильно уложить теплые полы на деревянный пол – видео технологии без труда можно отыскать в сети.

Теплые деревянные полы в частном доме значительно повышают среднюю температуру помещений. Равномерное распределение тепла позволяет увеличить срок службы всех конструктивных элементов за счёт сокращения термических колебаний. Устройство деревянных теплых полов должно проходит с двойным контролем всех производственных процессов. Таким образом, вы избежите последующих недоработок и сохраните целостность покрытия. Обзор технологических моментов и конечный вид теплых полов на деревянный пол смотрите на видео:

Способы монтажа электрического теплого пола

Как уже говорилось выше, самым дешевым является кабельный теплый пол, где в качестве греющего элемента применяется греющий кабель. Этот вариант всегда укладывается в бетонную стяжку, но в деревянном доме его можно положить между лагами. Несмотря на сложность монтажа, этот вариант обогрева применяется чаще всего, поэтому рассмотрение способов укладки следует начать именно с него.

Врезка кабеля теплого пола в стяжку

Укладка кабельного теплого пола

Для начала производится демонтаж чистового покрытия пола и оценивается состояние чернового. Все подгнившие деревянные части конструкции необходимо заменить, а существующие незначительные повреждения зачистить

Очень важно перед монтажом системы теплого пола обработать лаги и черновую основу антисептиком, который не только предотвращает развитие грибковых поражений на древесине, но и повышает ее огнеустойчивость

Монтаж теплого пола на основе нагревательного кабеля своими руками

Под лаги необходимо настелить слой гидроизоляции и фольгированного теплоизолятора, уложив его фольгой вверх. Поверх теплоизоляции настилается монтажная сетка, к которой в дальнейшем будет крепиться кабель. Кабель по лагам всегда укладывается змейкой, поэтому на них делается разметка мест пересечения и делаются пропилы. Во избежание соприкосновения кабеля с древесиной, в пропилы укладывается фольга, а на фольгу – кабель, закрепляемый к сетке хомутами.

Монтаж кабельного теплого пола

Терморегулятор устанавливается на стене, а датчик температуры помещается в гофру и выводится к месту его установки. Прежде чем приступить к укладке финишного покрытия, система тестируется. Далее укладывается финишное покрытие. Ламинат можно положить непосредственно на лаги. Если предполагается использовать плитку, линолеум или другое покрытие, на лаги укладывается слой фанеры.

Другие способы монтажа

Вне зависимости от вида теплого электрического пола, его пирог одинаков: сначала укладывается гидро- и теплоизоляция. Но, в отличие от греющего кабеля, маты и пленка монтируются на ровную поверхность в виде слоя фанеры, покрытой теплоотражающим слоем.

Варианты теплых полов с утеплением деревянного и бетонного основания

Маты, в том числе инфракрасные, и пленочный теплый пол зачастую снабжаются самоклеющимся слоем, поэтому их раскатывают. При необходимости маты можно разрезать, не затрагивая самого кабеля, а пленка разрезается по красной разметке. Таким образом, их подгоняют под геометрию помещения.

Далее теплые полы подключают к терморегулятору, при этом подсоединение секций производится параллельно. Таким образом, при выходе из строя одной секции, нагрузка распределяется на все остальные.

Керамогранитную плитку положить можно непосредственно на маты, слегка увеличивая количество клея. На инфракрасную пленку плитку можно положить, если систему предварительно закрыть листом фанеры или гипсокартона. Плитку приклеивают уже к этому покрытию. Ламинат рекомендуется положить плавающим способом, чтобы в случае необходимости можно было заменить вышедшие из строя секции теплого пола.

Ключевые особенности при укладке системы

Если вы впервые сталкиваетесь с подобной работой, то вам необходимо ознакомиться с самыми значимыми моментами технологии. Увы, в основе любых практических начинаний лежит теория

Поэтому перед тем как сделать деревянный пол теплым примите во внимание некоторые детали

Оцениваем основание

Доски деревянного основания должны быть максимально приближены друг к другу – если имеются щели, то их необходимо устранить с помощью теплоизолирующего материала. Однако если невооруженным глазом видно, что деревянный пол себя физически исчерпал, то лучше его демонтировать. Когда же это действительно необходимо? В следующих случаях:

Полы не имеют утепления – под досками «гуляет» ветер.
Лаги, на которых закреплены доски, расположены очень редко относительно друг друга. Теплый пол по деревянным лагам предполагает их расположение на расстоянии 60 см.
Доска старого деревянного пола нуждается в обработке на строгальном станке – должна быть соблюдена точная толщина. Это необходимо в том случае если верхнее покрытие будет выполнено из ламината. Дело в том, что его производители рекомендуют укладывать материал на основу неровности, которой не будут превышать 2 мм. А так как в подобной конфигурации пола применение подложки не предусматривается, то поверхность основания должна быть выровнена по максимуму.

Предварительное утепление пола

После того, как расстояние между лагами доведено до 60 см, необходимо начинать устройство фальшпола. Для этого снизу к лагам прибивается фанера или доска б\у или что-то другое, пригодное для укладки на него утеплителя. Затем, между лаг укладывается утеплитель толщиной 100 мм, однако предварительно снизу, а затем и сверху он защищается паро- и гидрозащитной пленкой.

Водяной теплый деревянный пол обязательно укладывается на теплоизоляцию

С функцией утеплителя отлично справится плитная минвата плотностью 35-40 кг/ м3. На сегодня предложение на рынке этого материла чрезвычайно широко, так что выбрать есть из чего.

Настилаем половую доску

Этот процесс выполняется с учетом одного обстоятельства – между досками должен образовываться паз размером 20х20 мм. А вот по краям досок на торцах необходимо выполнить круглые пазы, предназначенные для заворота труб. В принципе все – подготовительный этап, который подразумевает деревянная система водяного теплого пола закончена, выполнен. Если все делать рационально, то на все эти мероприятия уйдет 10-12 часов.

Готовим пазы для укладки трубы системы теплый пол на деревянный пол

Технология укладки трубы

Над продольными пазами раскатываются рулончики раскатанной фольги, а поверх нее непосредственно в пазы укладывается металлопластиковая труба диаметром 16 мм. Затем трубу необходимо обвернуть фольгой, края которой крепятся степлером к доске.

Чтобы избежать выскакивания трубы с фольгой из пазов ее нужно прикрепить небольшими пластинами из металла к полу. Расположение пластин по отношению к пазам – поперечное. Таким образом, труба укладывается по всей площади пола.

Фольга и пластины служат для закрепления трубы при укладке деревянной системы водяного теплого пола

Подключение к отопительной системе

Последним наиболее ответственным и важным шагом является подключение системы к общей системе отопления. В данном случае можно остановиться на самом простом, что называется «без заморочек», способе выполнения этой операции – ручном регулировании. Теплый пол по деревянным балкам может быть подключен любым другим методом: с помощью смесительных узлов, с применением коллекторной системы и т.д. В принципе, систем управления теплым полом существует довольно много.

Подключение к отопительной системе водяного теплого деревянного пола

Закончив подключение, безусловно, необходимо уделить внимание опрессовке системы на предмет наличия утечек или повреждений трубопровода. Эту процедуру пропустить никак нельзя, чтобы избежать в будущем неприятных сюрпризов в виде вспученного напольного покрытия

Оснащение теплым электрическим полом

Существуют незыблемые правила при монтаже электрического кабеля в качестве дополнительного отопления в деревянных домах. Все деревянные элементы должны быть изолированы специальным материалом. Толщина напольного покрытия не должна превышать 2,5 см.

В местах проводки кабеля не рекомендуется установка мебели и бытовой техники. В качестве финишного покрытия нежелательно укладывать линолеум, так как он при нагреве выделяет токсичные вещества, что неблагоприятно скажется на здоровье. Электрический одиночный кабель следует укладывать, опираясь на инструкции и советы производителя, так как они направлены на безопасность и эффективность в эксплуатации.

Электрический обогрев особо не отличается в укладке от водяного за исключением мер предосторожности по пожаробезопасности. Сводится она к следующим этапам:

На основание укладывается слой пароизоляции с последующим наложением на него утеплителя. Материал должен обладать такими характеристиками, как стойкость к возгоранию.
На утеплитель укладывается гидроизоляция.
Далее следует уложить отражающий материал, специальный фольгированный лист.
Для обеспечения свободного прохождения кабеля делаются пазы в лагах. Отверстия должны обрабатываться тонкими металлическими пластинами. Сами брусья предварительно подвергаются обработке специальными пожаробезопасными смазочными материалами.
На брусья укладывается металлическая сетка для дальнейшего прикрепления к ней кабеля.

Электрический одиночный нагреватель укладывается по этой классической схеме с соблюдением всех мер предосторожности. Теплый электрический теплый пол представлен не только в виде одиночного кабеля, но и в форме матов, пленки

Отдельно стоит выделить инфракрасную пленку, в которой теплоноситель вмонтирован в виде очень тонких пластин. Специалисты утверждают, что этот вид электрического отопления, как нельзя лучше подходит для деревянных конструкций.

Инфракрасное основание представляет собой тонкую пленку с уже встроенными теплоносителями. Поскольку деревянные перекрытия «не любят» тяжелые сооружения, этот вид отопления станет идеальным. Более того, теплоноситель тщательно заизолирован и в случае замыкания возгорания не произойдет. Таким образом, инфракрасный нагреватель станет отличным решением для деревянных полов. Укладка этого вида отопления немного отличается от кабельного.

Инфракрасный тип отопления укладывается на идеально ровную поверхность. Укладка этого нагревателя очень проста, не нужно стелить сетку или каких-то других приспособлений для крепления. Прежде чем браться за подсоединение контактов, изучите схемы и рекомендации от производителя.

Существуют некоторые нюансы при подключении контактов, их можно установить задом наперед. В остальном инфракрасный нагреватель не требует особых условий. Разумеется, все деревянные элементы должны быть пропитаны и обработаны изоляционными материалами. При соблюдении норм пожаробезопасности и правил установки теплого электрического пола эксплуатация изделия не представит угрозы возгорания.

Сделать теплое покрытие в деревянной конструкции представляется возможным благодаря современным высокотехнологичным материалам. Более того укладки бетонных стяжек не понадобится, что значительно облегчает монтаж тепловых систем. Самым главным моментом в обустройстве отопительной системы является хорошая теплоизоляция всей конструкции. Если ее нет, целесообразность теплых полов отпадает.

Таким образом, следует обращать внимание, в первую очередь, на общее утепление конструкции. Убедившись в том, что дом изолирован в должной мере, можно приступать к планированию системы «теплый пол»

Теплый водяной пол — особенности

Конструкционная основа водяного пола — это трубки с теплоносителем (чаще всего, с водой).

Монтаж системы своими руками в ванной комнате или во всем частном доме заключается в креплении элементов с теплоносителем к полу, а затем к подключению этих трубок к отопительному агрегату.

Для водяного теплого пола в частном доме могут использоваться следующие типы труб:

пластиковые либо металлопластиковые;
шовные или бесшовные;
металлические, в том числе медные — самые дорогие, а потому редко используемые.

Чаще всего для систем водяного теплого пола в частном доме используются такие материалы, как бесшовный металлопластик.

Различаются не только материалы труб, но и устройства, с помощью которых проводится укладка и крепление трубопровода водяного пола в частном доме.

Видео:

https://youtube.com/watch?v=IfJHyCqZIu8

Выделяют 4 разновидности крепежа, позволяющего зафиксировать водяные трубы на полу.

Использование кронштейнов для крепления металлопластиковых труб к стене. Метод старый и дешевый, вполне подходящий для реализации своими руками.

Система типа Rail представляет собой пластиковую рельсу с направляющим, где потом будут защелкиваться трубы. Устройство выполняется с самоклеящимся основанием, так что его монтаж в частном доме не составит труда.

Если же крепить таким образом трубы в ванной, то нужно обеспечить идеальную гидроизоляцию.

Крепеж Tacker — элементы теплого водяного пола закрепляются на специальной подложке скобами.

Подложка реализуется в рулонах и имеет метровую ширину и толщину 20-50 мм.

Популярный способ — система Profil. Требует укладки теплоизоляционного слоя во всем частном доме.

Особенности этой теплоизоляции в том, что на ней уже закреплены небольшие выступы, по которым и монтируется труба.

Если вы решили сделать монтаж водяного пола внутри цементной стяжки, то не забывайте, что она может быть установлена только сверху на бетонном основании, выполненном на грунте.

В этом случае — создается многослойный «пирог» — основание, теплоизоляционный слой, арматурная сетка для армирования, трубы водяного пола, подложка и собственно декоративное покрытие.

Однако чаще всего электрический теплый пол в деревянном доме монтируется без стяжки, особенно если речь идет о втором этаже.

Ведь деревянные перекрытия почти всегда облегченные, а значит, даже самая тонкая стяжка гарантированно обеспечит колоссальную нагрузку.

Поэтому, при монтаже своими руками, нужно все сделать для того, чтобы избежать этой тепловой «зебры».

Укладка трубок должна будет проводиться в соответствии со следующими рекомендациями:

водяные трубы должны укладываться с минимальным шагом. Однако монтаж конструкций все равно должен проводиться с учетом шага половых перекрытий;
теплый водяной пол устраивается с дефлекторами (отражающими поверхностями), которые помещаются под трубки.

Вы можете не выполнять теплоизоляцию под комнатой, которая находится на втором этаже — ведь в этом случае теплопотери будут переходить на первый этаж, нагревая потолок.

Исключение можно сделать только в ванной, ведь к этому помещению предъявляются повышенные требования комфортности.

А для того, чтобы деревянный пол без стяжки в частном доме прогревался равномерно, потребуется укладка фольгированной подложки в верхней части «пирога» — именно эта часть будет нагреваться от труб водяного пола, а затем равномерно распределять тепло по древесине.

Можно производить монтаж труб водяного теплого пола и внутри перекрытий — тогда в лагах выполняются пропилы и отопительные элементы укладываются в них змейкой.

Также возможен вариант, когда укладка водяного пола на черновой пол, смонтированный с 20-мм зазором.

В образованные пазы помещается металлический профилированный лист, затем — трубы теплого пола, а потом уже производится монтаж подложки и можно сделать декоративное покрытие своими руками.

Назначение тёплого пола и особенности укладки

Деревянный пол напоминает многослойный пирог, основными составляющего которого являются черновая укладка, слои теплоизоляции и гидроизоляции, чистовое основание и окончательное напольное покрытие. Между этими слоями можно уложить тёплый пол — современную отопительную систему, позволяющую организовать обогрев помещения.

При установке тёплого пола на деревянную основу нужно учитывать следующее:

Если деревянные полы являются частью деревянного дома, то при монтаже системы важно помнить, что в течение первого года после строительства стены дают значительную усадку, которая может достигать 5%.
Древесина — природный материал, чувствительный к изменению микроклимата в помещении. При сильных перепадах влажности и температуры она может пересохнуть, растрескаться или прогнить.. В первую очередь нужно определиться, будет ли тёплый пол являться основным видом отопления, либо же планируется установить его в качестве дополнительного

Это влияет на выбор мощности оборудования. Например, при монтаже как основного вида отопления удельная мощность системы должна быть 180 Вт/кв.м, как вспомогательного — 140 Вт/кв.м

В первую очередь нужно определиться, будет ли тёплый пол являться основным видом отопления, либо же планируется установить его в качестве дополнительного. Это влияет на выбор мощности оборудования. Например, при монтаже как основного вида отопления удельная мощность системы должна быть 180 Вт/кв.м, как вспомогательного — 140 Вт/кв.м.

Для укладки на утеплённых террасах или в зимнем саду подходит оборудование, мощность которого выше на 15–20%. На такой же показатель необходимо ориентироваться при выборе системы, если под утепляемой поверхностью находится холодный подвал.

Укладка тёплого пола происходит с заранее определённым шагом. Его величина зависит от планируемой интенсивности нагрева. В прохладных местах, например, рядом с наружной стеной здания, отопительные секции можно укладывать с меньшим шагом, чем в центре комнаты.

Монтаж теплого пола: особенности

Один из этапов проектирования включает создание схемы монтажа, которой впоследствии необходимо будет придерживаться, выполняя работы непосредственно на объекте.

Пирог пола с трубами внутри стяжки – оптимальная толщина

В схеме монтажа следует отразить следующие моменты:

План разбивки поверхности основания на несколько участков. Этот этап нельзя игнорировать при заливке стяжки на большой площади, так как температурное расширение в этом случае приводит к ее разрушению. Разбивка на отдельные участки позволяет сформировать между ними температурные швы. При этом один участок не должен превышать 40 м², а помещения Г и П-образной конфигурации разбиваются на участки независимо от их площади.
В схеме монтажа должна быть ссылка на наличие температурных швов, для заполнения которых используют демпферную ленту, элементы из экструдированного пенополистирола или вспененного полиэтилена. Внутри шва трубы помещают в кожух, например в гофру.
В проекте указывают способ, которым будут уложен трубы – это позволит приобрести необходимый материал в определенном количестве. Также отражают способ устройства стяжки – мокрый, полусухой или сухой.
Производят расчет температуры труб – это поможет определиться с чистовым напольным материалом, производитель которого указывает совместимость материала с системой «теплый пол» и его допустимый нагрев. Так, паркет может быть нагрет до 25 градусов – не более.

Принцип укладки в стяжку

Монтаж деревянного теплого пола по шагам

Теперь рассмотрим монтаж тёплого водяного пола по деревянным лагам подробно, наглядно и по шагам. (Это всего лишь один из возможных вариантов.)

На фото ниже видим лаги для укладки деревянного пола:

Лаги укладываются с шагом 0,6 м. Для крепления лаг можно применять оцинкованные опоры, видов которых сейчас выпускается очень много:

Удобство применения таких опор в том ещё, что их можно сперва закрепить саморезами или/и гвоздями, выставив все опоры по уровню, а только потом уже к опорам крепить сами лаги.

После крепления лаг снизу укладывается черновой пол – для того, чтобы на него положить слой теплоизоляции:

На черновой пол укладываем гидроизоляционную плёнку (отлично видно на следующих фотографиях); затем – теплоизоляция:

На фото выше в качестве теплоизоляции минеральная плита на базальтовой основе в два слоя (100 мм). Поверх теплоизоляции уложена доска 40 мм (укладывать эту доску не обязательно, можно укладывать на лаги полосы ДСП (толщина ДСП 20-22 мм), между которыми будет располагаться труба тёплого пола).

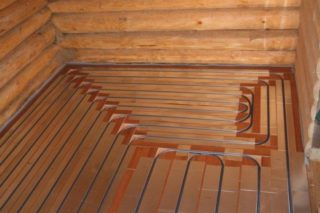

На следующем фото видны уложенный полоски ДСП с шагом 20 см (т. к. при расчётах получился такой шаг между трубами):

Полосы ДСП укладываются в такой последовательности: сначала укладываются полосы вдоль стен, после чего уже кладём полосы по всей площади. Углы у полос подрезаны – для укладки изгибов труб:

Между полосами ДСП, как видно на фото, оставляется зазор, в который и будет укладываться труба.

Существуют специальные алюминиевые листы с выдавленными в них профилями под трубу. Такие листы нужны в качестве теплоотражателей. Не везде они есть в продаже, поэтому можно обойтись листами оцинкованного железа толщиной 0,5 мм, которое можно найти в любом магазине стройматериалов.

На фото ниже показаны полосы из оцинкованной стали, о которых говорится абзацем выше, уже прикреплённые к ДСП:

Оцинковка крепится к ДСП обычными гвоздями. Полосы из оцинковки согнуты таким образом, что получились канавки, в которые затем и укладывается металлопластиковая труба.

На рисунке ниже показан профиль, по которому сгибается полоса из оцинковки:

Видим, что вдоль стены проложена подающая и обратная труба, а рядом уложены «калачи» самого тёплого пола:

При проектировании важно учесть все зазоры, которые следует оставить между уложенными трубами, и затем крепить полосы ДСП с учётом этих зазоров. Другой важный момент – уложить трубу так, чтобы она не выступала выше уровня пола и не мешала потом укладке чистового покрытия

Как вы понимаете, именно для этого труба укладывается в пазы из полос ДСП, а толщина ДСП берётся больше диаметра трубы

Другой важный момент – уложить трубу так, чтобы она не выступала выше уровня пола и не мешала потом укладке чистового покрытия. Как вы понимаете, именно для этого труба укладывается в пазы из полос ДСП, а толщина ДСП берётся больше диаметра трубы.

На следующем фото готовая деревянная система водяного тёплого пола:

Следующим этапом на этот пол будет уложена фанера и сверху чистовое покрытие пола (но сперва систему следует опрессовать: заполнить водой и выдержать под давлением).

Об укладке фанеры можно сказать лишь две вещи: фанера выбирается влагостойкая толщиной не менее 10 мм, и между листами фанеры оставляем зазор в 5-10 мм (зазор можно заполнить герметиком, но можно и не заполнять; нужен зазор из-за возможного расширения фанеры – древесина, как известно, берёт в себя влагу – даже влагостойкая, то же относится к ОСП).

Вот и весь монтаж деревянной системы тёплого водяного пола – как видим, ничего сверхсложного нет.

деревянная система водяного теплого пола

Список источников
