Схемы отопительных контуров теплых полов

Двухходовой клапан

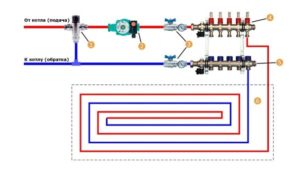

Схема обвязки удобного в эксплуатации теплого пола с трехходовым клапаном привлекательна его универсальностью. Но следует учитывать, что для небольших обогреваемых помещений можно использовать более дешевый двухходовой клапан, в конструкции которого также имеется термоголовка, оснащенная датчиком. Это устройство подает охлажденный теплоноситель постоянно, а горячая жидкость поступает по мере необходимости.

Смесительный узел для тёплых полов на двухходовом клапане

Схема узла с двухходовым клапаном

После смешивания жидкость с установленной температурой, контролируемой датчиком, подается на коллектор. На обратном контуре дополнительно ставятся два обратных клапана, не позволяющие потоку двигаться в возвратном направлении.

Как осуществить первичную настройку пола

Первичный запуск только что смонтированного подогрева пола начинается именно с регулировки, и необходимо правильно её осуществить

Это важно не только для самой системы, но и для эксплуатации напольного покрытия, которое не должно подвергаться перегреву

Водяные трубы могут монтироваться и на сухую стяжку, но чаще всего их укладывают в монолит по причине большей теплоотдачи такого пирога. Независимо от его конструктива, стартовый запуск системы осуществляется до того, как будет произведена финишная облицовка.

Первичный запуск производится до монтажа декоративного покрытия

При этом из стяжки выпаривается остаточная влага, что очень важно, когда строительство ведётся не в жаркое время года и холода вынуждают поторопиться. Температуру при этом можно задать только комнатную (порядка +20), повышая её всего на 1 градус за сутки

В данном режиме система должна работать минимум 2 недели. За это время бетон идеально просохнет, что только благоприятно воздействует на большинство финишных материалов, которые не любят влаги.

Таблица 2. Регулировка теплого пола

Фото, шаги	Пояснение
Шаг 1 – заполняем систему водой	Для первого пуска системы её сначала нужно заполнить водой, и стравить воздух. Для этого следует открыть те краны, которым положено при работе пола быть открытыми. Это: 1. Расходомеры или вентили на коллекторе. 2. Трёхходовой клапан (если он с термоголовкой, то значение на ней должно быть максимально возможным). 3. Запорные краны на подаче и обратке. 4. Воздухоотводчики.
Шаг 2 – спуск воздуха из контуров	Вода начнёт заполнять трубопровод, свистящие звуки будут говорить о том, что она вытесняет воздух. Когда всё затихнет, все краны можно закрыть, кроме подачи на один контур. Делается это для того, чтобы напор насоса сконцентрировался только на ней и выдавил оставшийся воздух. Таким образом, придётся опрессовать каждую петлю, после чего перекрыть все краны.
Шаг 3 – настройка трёхходового клапана	При этом 3-х ходовой клапан должен быть закрыт – либо стоять на минимуме.
Шаг 4 – регулировка расходомеров	Теперь нужно распределить потоки воды по контурам, учитывая их длину. Как видите, на корпусе расходомера есть шкала, которая обозначает л/мин. Длину контура вы должны знать, производительность насоса тоже. Делите одно на другое, получаете л/час, потом делите на 60 минут, получаете л/мин. Занижаете полученный результат на 0,2 (на гидросопротивление), и выставляете на расходомере.
Шаг 5 – коллектор с настроечными колпачками	Если расходомеров нет, а коллекторы у вас с настроечными колпачками, открываете их по инструкции на нужное количество оборотов. В любом случае следует добиться одинакового прогрева всех контуров.

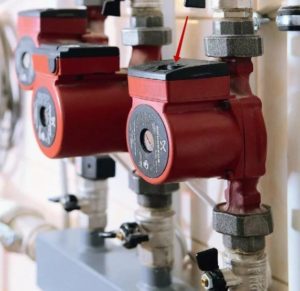

Шаг 6 – включаем насос	После настройки включаете циркуляционный насос на минимальную скорость, потом добавляете ещё один оборот (средний). Горячая вода начнёт постепенно вытеснять холодную, на что уйдёт порядка 3-х часов.

Если перед началом прогрева пола на расходомерах были выставлены максимальные значения, или они получились на каждом контуре разными, теперь самое время их подрегулировать, чтобы добиться равномерного нагревания. Когда в системе присутствует электронный термостат, о котором рассказывалось выше, задаёте ему нужную температуру – и он настроит её сам.

Руководство по установке регулятора

Программируемый терморегулятор Menred E51 ( Для любого теплого пола )

Установка и подключение рассматриваемого устройства выполняются в простой последовательности. Соблюдайте ее, не забывая о рекомендациях техники безопасности.

Первый шаг – подготовка необходимых отверстий. Создайте в стене подходящее по размерам отверстие для размещения монтажной коробки и установите этот элемент в подготовленное углубление. Подготовьте отверстие для датчика, а также каналы, по которым будут проходить провода.

Первый шаг – подготовка необходимых отверстий

Второй шаг – укладка проводов. Подведите к монтажной коробке питающие провода теплого пола и датчика терморегулятора.

Второй шаг – укладка проводов

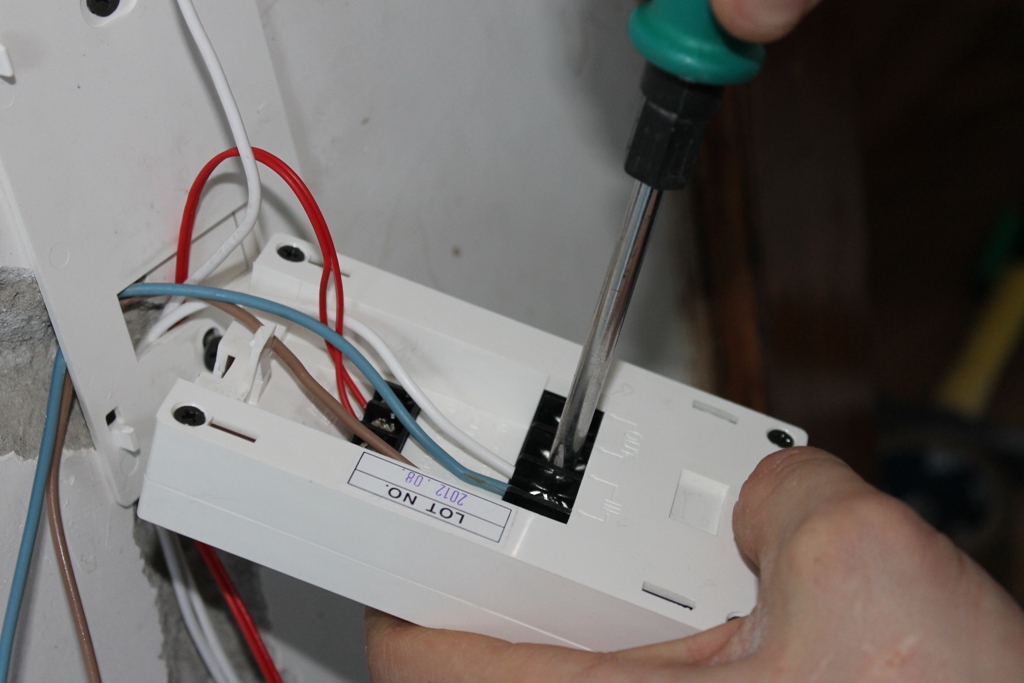

Третий шаг – монтаж термостата. Делается очень легко. Нужно попросту зафиксировать термостат в смонтированной на первом шаге установочной коробке.

Установка терморегулятора для теплого пола

Четвертый шаг – соединение основных узлов. При выполнении этой задачи ориентируйтесь на рекомендации, приведенные в инструкции к терморегулятору. В целом порядок практически не отличается для разных моделей

Нужно осторожно вставить устройство в монтажную коробку. Если появятся какие-то затруднения, попробуйте определить, что конкретно мешает терморегулятору

Лишние механические усилия здесь ни к чему хорошему не приведут.

Пятый шаг – установка панелей. Для крепления лицевой панели нужно использовать винты из комплекта. Убедитесь в правильной установке термостата, используя для этого строительный уровень. Закройте крышку устройства и подайте напряжение на терморегулятор. Должен загореться экран терморегулятора либо индикатор системы теплого пола. Теперь вы сможете настроить работу прибора.

Проверка терморегулятора тёплого пола

Лишнее тепло может привести к тому, что стяжка попросту растрескается и ее придется делать заново. Систему нельзя включать даже для проверки до тех пор, пока раствор не высохнет и не наберет требуемую прочность. Единственное, что вы можете сделать, это определить сопротивление, возникающее между греющими жилами. Воспользуйтесь для этого специально предназначенным инструментом.

Таким образом, при наличии желания вы можете самостоятельно установить и подключить терморегулятор для системы теплого пола, ничего сверхсложного в такой работе нет. Следуйте полученным рекомендациям, ориентируясь на инструкцию к купленному терморегулятору, и все получится.

Удачной работы!

Настройка программируемого терморегулятора

После того, как убедившись, что электронное устройство подсоединено правильно и все монтажные работы теплого пола полностью закончены, можно будет приступить к программируемым настройкам, которые подробно описаны в инструкции по эксплуатации. Провести их достаточно не сложно, но углубленные настройки все — же требуют некоторых навыков:

Время и дата. Для установки этих параметров, необходимо зайти в меню настроек. Настройка времени осуществляется переключением курсором «вверх» «вниз». Также и с днями недели, где идет цифровая градация от понедельника до воскресения, цифрами от 1 до 7. После того как будут выбраны необходимые значения, нажимается кнопка питания.
Установка режима по дням и часам. Здесь так же нужно будет зайти в настройки меню и выбрать дни недели. Вначале, время и температура будут идти для будних дней, а затем появится целый цикл: время подъема, ухода, прихода и т. д.
Переключение датчиков. Здесь отображается средняя температура, датчиков пола и воздуха. Если напольное покрытие состоит из плитки, датчик пола необходимо выставить на «OUT», для пленочного пола «IN».
Шаг регулировки температуры. В настройках по умолчанию выбирается заданная температура шага, при превышении которого система будет отключаться, соответственно при понижении включаться.
Система от промерзания. Если активировать эту функцию, пол постоянно будет поддерживать минимально заданную температуру, что не позволит перемерзнуть обогревающим элементам.

Также необходимо отметить наличие блокировки. После всех настроек, программируемый теплый пол можно заблокировать нажатием специальных кнопок. После того как на экране появиться значок в виде замка, можно будет не переживать, что кто — то случайно их сбросит.

В настоящее время потребительский рынок предоставляет программируемые термостаты с разными функциональными характеристиками, конфигурациями и расцветками. Поэтому при их выборе, можно опираться не только на их качества, но и на интерьер помещения, где они будут использоваться.

Типы регуляторов температуры в системах с жидким теплоносителем

Самым простым видом терморегуляторов для нагреваемых полов с жидким теплоносителем являются механические, которые просто ограничивают поток воды в нагревательных контурах. Аналогичные устройства обычно устанавливаются на обычные современные отопительные радиаторы. Пользователь устанавливает желаемый поток (а следовательно и температуру) вручную поворотом головки. Они просты и дешевы, не требуют постоянного обслуживания и имеют долгий срок службы.

Образец механического терморегулятора с жидким теплоносителем

В электронном терморегуляторе для систем с жидким теплоносителем имеется электронный блок, который соединен с температурным датчиком. Датчики может измерять как температуру внутри помещения, так и непосредственно температуру теплоносителя. Они также могут иметь функции программирования и включаться и выключаться в периоды времени и на ту температуру, которая задана пользователем.

Электронный терморегулятор с жидким теплоносителем

Для передачи сигнала от терморегулятора к сервоприводу могут использоваться как проводные, так и беспроводные каналы связи.

Вы можете выбрать конкретный тип терморегулирующего устройства в зависимости от ваших потребностей, конструкции нагреваемого пола и вашего бюджета.

Что могут контролировать терморегуляторы

Термостат для теплого пола водяного

В зависимости от вида отопления терморегуляторы могут регулировать следующие параметры:

температуру пола. Датчики устанавливаются в непосредственной близости к отопительному контуру и показывают степень нагрева финишного полового покрытия. Применяются в небольших по дине контурах и маломощных водяных системах, используемых лишь в качестве дополнительного отопления;
температуру воздуха в комнате. Для этих терморегуляторов датчики монтируются непосредственно в корпусе терморегулятора. Настройка параметров выполняется с учетом комфортной температуры в помещении. Используются на мощных системах и только в домах, имеющих соответствующую требованиям стандартов теплоизоляцию. В противном случае большие потери теплоносителей делают ее эксплуатацию нерентабельной;
комбинированные. Управление параметрами отопления выполняется с учетом показаний двух датчиков: в помещении и рядом с отопительной системой. Применяются редко только для наиболее современных систем. При желании управление может производиться на основании показаний одного из установленных датчиков.

Теплый пол водяной – распределение температуры

Выбор конкретного терморегулятора учитывает максимальное количество технических характеристик отопительной системы, показателей теплосбережения здания, климатической зоны расположения и пожеланий заказчика.

Терморегулятор для электрического теплого пола

Терморегуляторы или термостаты оснащены температурным датчиком, что позволяет поддерживать заданную температуру за счет периодического включения и выключения цепи. Точно так же работает и терморегулятор для инфракрасного теплого пола, функционирующего от электрической сети.

В большинстве случаев теплые полы изначально укомплектованы термостатами. Если такие приборы отсутствуют в комплекте, их можно подобрать индивидуально, поскольку все они стандартизированы и подходят ко всем электрическим системам теплых полов.

Стандартные комнатные устройства обладают мощностью 3-3,5 кВт и рассчитаны на ток в 16 ампер. Если мощность полов выше мощности терморегулятора, подключение должно выполняться только с помощью контактора. Каждый прибор оснащается двумя датчиками температуры – внутренним и внешним. Первый измеряет температуру полов, а второй – температуру воздуха в помещении.

Для того чтобы выбрать лучший терморегулятор для теплого пола, необходимо руководствоваться определенными критериями. В первую очередь должно учитываться значение максимальной мощности пола. В противном случае, недостаток мощности вызовет падение температуры нагрева кабеля. В случае необходимости приборы подключаются в единую сеть и свободно обеспечивают общую мощность свыше 3 киловатт. Их установка осуществляется по отдельности в разных концах помещения.

Другим фактором является тип монтажа, то есть, регуляторы могут быть накладными или встраиваемыми в стену. Особенности монтажа каждого устройства отражаются в руководстве по эксплуатации. При выборе следует учитывать и тип управления. Например, самыми точными считаются устройства, одновременно оборудованные встроенными и выносными датчиками. Большое значение придается функциональности и удобству эксплуатации.

Терморегулятор в системе отоплениях. Что это за прибор?

Терморегулятор, используемый для теплого водяного пола — это устройство, посредством которого осуществляется регулировка температуры теплоносителя в системе отопления. Прибор оснащается чувствительным термоэлементом, благодаря которому быстро реагирует на изменение интенсивности нагрева теплоносителя. Диапазон изменения температуры варьируется в пределах 5-45С. Изменения в системе происходят мгновенно, что очень удобно и эффективно.

Терморегулятор или термостат, другое название прибора, сегодня используется как в ручном режиме, так и в комплекте с контроллерами (датчики температуры воздуха), которые фиксируют температурные изменения внутри отапливаемого помещения и на поверхности пола. Правильная настройка терморегулятора и постоянная взаимосвязь контроллеров с термостатом являются ключевыми факторами успешной работы теплых водяных полов.

На сегодняшний день используются различные типы термостатов, каждый из которых имеет свою сферу применения.

Виды регуляторов температуры

Для теплых полов используются различные типы устройств, которые могут отличаться различными технологическими показателями. Речь идет о типе прибора, виде используемого датчика и места установки.

Основное различие для всех устройств, заключается в принципе действия. В системах водяных теплых полов сегодня используются следующие типы терморегуляторов:

Электромеханический прибор. Принцип действия данного устройства заключается в следующем. Достижение внутри помещения установленной на регуляторе температуры, фиксируется датчиком температуры воздуха, который посылает сигнал на термостат. Прибор отключается, останавливая подачу теплоносителя в систему отопления. Снижение температурных параметров внутри помещения дает сигнал на прибор, который снова приводится в действие, включая подачу горячей воды в водяные отопительные контуры.

Управляется прибор интуитивно, настраиваясь в соответствии вашими личными ощущениями. Если в комнате прохладно, головка прибора вращается в одну сторону. Если становится жарко, то колесико крутится в обратную сторону. Для данного вида термостатов характерны низкая цена и простота эксплуатации.

Электронные термостаты – это приборы, которые действуют аналогично, как и электронно-механические приборы. Единственное и существенное отличие данного вида устройств, наличие возможность зафиксировать заданную температуру. Здесь вращающаяся термостатическая головка заменена электронными сенсорами. Управление кнопочное, а вся текущая информация выводится на дисплей.

Такое оборудование обладает высокой точностью и способно чутко реагировать на малейшие изменения температурного режима внутри отапливаемого помещения.

Программируемое устройство. Третий вид термостатов, которые являются полностью автоматизированными и автономными системами. В дополнение к своей основной функции, эти приборы наделены дополнительными функционалами. Их можно запрограммировать на длительный период, делая управление отопительной системой гибким и удобным.

По своей функциональности все термостатические устройства можно разделить на три вида:

модели, оснащенные индикаторами температуры воздуха;
модели, оборудованные датчиками температуры нагрева водяного пола;
устройства, имеющие на вооружении два датчика.

Теплый пол и место, которое занимает в нем коллектор с расходомерами

Особенность теплого пола как отопительной системы заключается в том, что подогретый теплоноситель, двигаясь по отопительному контуру, передает часть тепловой энергии поверхности пола. Таким образом, за счет нагрева пола происходит передача тепла воздушной массе, циркулирующей внутри помещения, в направлении снизу вверх. Подачей теплой воды в отопительные контуры, интенсивностью и скоростью потока занимается целый ряд устройств, включая:

трехходовой клапан;
циркуляционный насос;
коллектор.

Контроль над распределением теплоносителя осуществляет расходомер для теплого пола. Этот прибор играет одну из ключевых ролей в работе всей насосно-смесительной группы. Коллектора для теплого пола рассчитаны на подачу горячей воды и сбор отработанного теплоносителя для его дальнейшего использования в трубопроводе системы отопительной системы. В насосно-смесительном узле осуществляется смешивание горячей воды, поступающей от источника нагрева, с возвращаемым в контур теплоносителем — обраткой. На этом принципе действия базируется функциональность и эффективность греющих полов.

Смесительный узел с ротаметрами системы тёплого водяного пола

Вместе с работой предохранительных клапанов, ротаметры рассчитаны на регулировку температуры теплоносителя в отдельных контурах водяного пола. Благодаря этим устройствам обеспечивается необходимый объем подготовленной воды, поступающей в систему тёплого водяного пола. Другими словами, это оборудование отслеживают количество теплоносителя в водяном теплопроводе, следовательно, и функциональность всей системы отопления.

Техника безопасности при монтаже и использовании регулятора

Отключите электроснабжение всего жилища или же той линии, к которой будет подключаться устройство, если это возможно.
Не включайте в сеть разобранный терморегулятор.
Не допускайте того, чтобы прибор использовался при температуре ниже -5 градусов и выше +40.
Не используйте для чистки терморегулятора бензол и разного рода растворители.
Храните прибор в чистом месте. Не допускайте его чрезмерного запыления.
Не разбирайте и не ремонтируйте терморегулятор, не имея необходимых для этого навыков и опыта.
Найдите в руководстве к прибору рекомендуемые значения тока и оптимальной мощности. Не допускайте того, чтобы практические показатели превышали значения, рекомендованные производителем.

Установка

Если у вас есть определенные строительные навыки и опыт, то данная задача не покажется вам сверхсложной. Тут главное четко следовать инструкции. Делать все не спеша, после полного отключения электроэнергии. После укладки пола вам надо будет поставить термостат.

Монтажные работы зависят от типа контроллера. Если он встроенный, то в стене необходимо оставить специальную нишу. Накладной вариант характерен тем, что нужно здесь заранее отметить место расположения, и только потом неподалеку поставить термодатчик.

Термостат подключать собственноручно значительно легче. Обратитесь с квалифицированным мастерам, если не до конца уверены в своих силах. Это сэкономит и время, и деньги, если что-то поломается во время любительского монтажа.

Отдельно придется устанавливать и датчики, без которых не может эффективно функционировать вся система подогрева. В гофрированную трубку укладывают провода и термодатчик, которые идут к регулятору. Все это размещается аккуратно в стене.

Монтаж терморегулятора теплого пола

Установка проводится соответственно его типу – накладные они или встраиваемые. Для скрытого варианта необходимо подготовить отверстие в стене. Монтаж прибора выполняют на стене на расстоянии 1,2–5 м от плоскости пола. Зона монтажа должна быть свободна от мебели. Для термостатов с датчиками рекомендованная высота значительно меньше – порядка 30 см. Подключение к сети выполняют либо через стандартную розетку, либо к электрощитку через отдельный кабель.

Как правило, схема бывает изображена на корпусе прибора, поэтому монтажные работы можно выполнять самостоятельно.

Инструкция к установке

Работа термостата основана на сигналах датчика. В зависимости от зафиксированной термодатчиком температуры термостат отключает или включает подачу электроэнергии

Установка датчика

Датчик и подводящие к регулятору провода любом случае укладываются в гофротрубку, которую заводят между нагревательными элементами – трубами, кабельными нитями и т. д. на расстоянии до 1 м от регулятора и подводят к стене, где он будет расположен. Для этого предварительно на полу и по стене пробивают шторбу вплоть до распаечной коробки. При таком способе монтажа датчик в случае неисправности можно легко извлечь и заменить даже из-под стяжки.

Внимание
Как правило, из-за резкого перехода в месте соприкосновения датчика с кабелем он цепляется за гофру, что создает определенные трудности при его замене. Поэтому рекомендуется обматывать эти места изоляционной лентой.

Как подключить терморегулятор

Термостат устанавливают после окончания работ по укладке полов.

В месте монтажа делают углубление в соответствии с габаритами его корпуса. Если это накладная модель, то выполняют разметку стены, снимают переднюю панель и закрепляют устройство.
Затем подключают провода датчика к термостату. Чаще всего его выходы подсоединяют к двум контактам, маркированными литерой «С». Обычно способ соединения цепи датчика с клеммами бывает описан в паспорте.

К регулятору, как правило, кроме двух проводов датчика подключаются еще фазу и ноль, заземление к клеммам, обозначенным соответственно L или F и N, заземление и холодные концы кабелей нагревательных контуров.
Устанавливают термостат на стену.

Внимание
В условиях повышенной влажности термостат рекомендуется устанавливать в соседнем помещении

Оптимальные температурные параметры

Предпочитаемая температура теплого пола подбирается под индивидуальные запросы. Ведь кому-то нравится бодрящая свежесть в доме, а кто-то желает нежиться в согревающих энергетических потоках. Тем не менее, существуют общепринятые нормы по подготовке теплоносителя, прогреву напольных покрытий и, соответственно, воздуха в помещениях. Они обуславливаются санитарными и технологическими требованиями. Об этих нормах уже упоминалось , однако, напомним кратко:

оптимальной считается температура поверхности пола 28С;
если помещение рассчитано на длительное пребывание жильцов или в нем имеются другие источники отопления, то целесообразно снизить температуру до 22-26С – такой энергетический режим является оптимальным с медицинской точки зрения. Кроме того, нагрев покрытий незаметен при телесном контакте с ними, что не вызывает тактильного дискомфорта;
для помещений, где ТП является единственным источником отопления, а также, где жильцы находятся лишь периодически (ванная, туалет, прихожая, лоджия, крытая веранда), температуру поверхности напольного покрытия допустимо поднять до 32С.

Монтаж термостата

Если к монтажу программируемого термостата, подойти со всей ответственностью, всю работу можно будет провести самостоятельно, без услуг специалиста. Перед монтажом в первую очередь нужно ознакомиться с прилагаемой инструкцией, где производитель указал все необходимые сведения. Далее определяются с местом расположения термостата, исходя из его мощности и мощности теплого пола. Место установки также должно быть защищено от тепловых источников и прямых солнечных лучей. Определившись, где будет располагаться термостат, приступают к его монтажу, по следующей схеме:

В выбранном месте, по размеру прибора делают нишу и устанавливают его коробку.

Аккуратно, без повреждения элементов в монтажную коробку устанавливают устройство.

К гнездам терморегулятора, согласно цветовому назначению, подсоединяют провода.

В последнюю очередь к изделию подсоединяют термодатчик и закрывают крышку.

Критерии выбора терморегуляторов для теплых полов

Для того, что бы сделать свою систему отопления максимально эффективной и управляемой, не стоит пренебрегать дорогими моделями устройств. В большинстве случаев на выбор прибора оказывает влияние условия проживания и интенсивность использования отопительного оборудования.

Следует сразу сказать. Механические термостатические клапаны просты и удобны. Использовать их принято в тех жилых помещениях, где постоянно присутствуют люди. Даже в комнате, где находятся дети, установка таких устройств не запрещена. Приборы имеют соответствующую защиту.

В тех случаях, когда дома часто никого нет, а потребность в обогреве существует постоянно, лучшим станет вариант использования программируемого терморегулятора. Заранее задав необходимые временные и температурные параметры, вы организуете автоматический режим работы теплых полов. Для тех, кто собрался монтировать дома теплый пол, при покупке термостатического регулятора следует учитывать ряд нюансов:

делая ставку на автоматизированные приборы, необходимо иметь постоянное напряжение в домашней электросети;
допустимый температурный порог действия термостата составляет 60С;
монтаж приборов осуществляется в двух вариантах, с помощью щитовой установки или настенным образом. Щитовой вариант монтажа используется в больших по площади помещений. Настенный вариант исполнения монтируется рядом с розеткой или с электрощитовой и больше подходит для работы в малых по площади помещений.

Фото терморегуляторов для теплого пола

https://youtube.com/watch?v=v-RNyu5cOPU

Также рекомендуем просмотреть:

Силовые кабели
Прожектор галогенный
Тройник
Гофра для кабеля
Термоусадочная трубка
Автомат УЗО
Высота розеток от пола
Дифференциальный автомат
Розетка с заземлением
Пластиковый короб
Встроенные розетки
Как подключить розетку
Подрозетники
Розетка компьютерная
Двойная розетка
Подключение выключателя
Счетчик электроэнергии
Люминесцентные светильники
Стабилизаторы напряжения
Розетки в ванной
Светильник с датчиком движения
Распределительный щит
Телефонная розетка
Рамки для розеток
Точечные светильники для натяжных потолков
Распределительная коробка
Одноклавишный выключатель
Проходной выключатель
Прожектор светодиодный
Розетка с таймером
ТВ розетка
Двойной выключатель
Дверной звонок
Автоматический выключатель
Электропроводка своими руками
Сенсорный выключатель
Умная розетка

Пример ремонта терморегулятора SPYHEAT ETL-308В с отказавшим выключателем

Еще пришлось ремонтировать терморегулятор SPYHEAT ETL-308В, в котором перестала фиксироваться кнопка включения.

Лицевая панель фиксировалась на корпусе с помощью защелок. Для снятия ее достаточно отжать эти фиксаторы.

На фотографии показан внешний вид терморегулятора со снятой лицевой панелью. Как оказалось, через включатель не подается напряжение на нагрузку, а только на схему управления.

Для анализа причины поломки кнопка была разобрана. Оказалось, что износилась канавка подвижного штока в пластмассе, отвечающая за фиксацию и ремонту кнопка не подлежит. Пришлось ее выпаять и установить новую.

Чтобы добраться жалом паяльника до выводов кнопки пришлось предварительно выпаять один вывод токоограничивающего сопротивления блока питания терморегулятора и отогнуть в сторону термистор.

Далее освободить отверстия в плате под ножки новой кнопки от припоя с помощью прогрева его паяльником деревянной зубочисткой. В новой кнопке шесть выводов, а в терморегуляторе используется только четыре

Две нужно удалить, проявив внимание, чтобы не откусить нужные

При выпайке резистора отслоилась контактная площадка, пришлось продублировать ее отрезком залуженного медного провода. Кнопка запаяна, осталось запаять резистор и можно приступать к проверке терморегулятора.

Проверка терморегулятора SPYHEAT ETL-308В после ремонта

Последовательность подключения внешних элементов к клеммам SPYHEAT ETL-308В отличается от схемы терморегулятора EASTEC RTC70.26.

Питающее напряжение подается на 3 и 8 контакты. Подходящий и исходящий заземляющие провода PL к электрической схеме терморегулятора не подключаются и контакты клемм 6 и 7, соединенные на печатной плате между собой используются в качестве клеммной колодки. При монтаже теплого пола если в нем предусмотрено заземление, то можно провод PL подключать напрямую, минуя терморегулятор.

На схеме терморегулятора не был указан номинал терморезистора, попробовал подключить резистор постоянного сопротивления 10 кОм. Подошел, температура срабатывания терморегулятора находилась на отметке 25°С.

Порядок проверки этого терморегулятора ничем не отличается от вышеописанной модели. Если терморегулятор исправен, то при вращении регулятора температуры лампочка должна то загораться, то гаснуть.

Терморегуляторы, сравнительная характеристика

Блок управления работает, основываясь на показаниях термодатчиков

Автоматика включает в себя полный набор устройств, необходимых для управления теплым полом:

Блок управления теплым полом (термостат) осуществляет управление температурой обогрева посредством передачи сигнала на сервоприводы. Сигналы передаются по проводу или с помощью радиосигнала.
Датчики температуры пола и воздуха измеряют показатели нагрева и передают их на устройство, регулирующее работу системы.
Сервопривод выполняет функцию нажатия на клапан, чтобы он открылся (началась подача воды) или закрылся (подача воды прекращается).
Контроллеры с различным набором функций вплоть до погодного климат контроля.

Сравнительная характеристика терморегуляторов приведена в таблице:

Терморегулятор	Характеристика	Преимущества	Недостатки
Thermoreg TI 2000	Регулировка механическая, путем поворота указателя на корпусе. Монтируется на высоте 40—60 см от пола.	Можно задать нужные параметры нагрева помещения с шагом 5 градусов, легкость в управлении.	Нет кнопки блокировки от детей, не подходит для регулировки работы электрических теплых полов, не предусмотрено дистанционное управление.
iWarm 710	Установлены датчики контроля за температурой нагрева воздуха и пола, и легкое в управлении. Имеет встроенный аккумулятор, который позволяет работать без электричества до 7 часов.	Встроена кнопка блокировки от детей, подсветка дисплея, самодиагностирующаяся система, экономичный режим.	Нет программируемого режима за интенсивностью обогрева, не запоминает ранее используемые режимы.
Terneo Pro	Автоматический регулятор температуры	Можно запрограммировать определенные промежутки между периодами подачи горячей воды, блокировка от детей, экономичный режим, возможность установить параметры обогрева на неделю вперед.	Блок управления теплым полом предназначен для регулировки обогрева только в одном помещении

Если имеются более широкие финансовые возможности, можно приобрести систему климат контроля Умный дом и встроить в нее автоматическое управление водяными полами. Подробнее об умных теплых полах смотрите в этом видео:

Автоматика теплого пола помогает обеспечить пользователю комфортное управление теплым полом и обеспечивает максимально экономичную работу и легкость в управлении.

Водяные полы

Подключать отопительный контур придется при помощи коллектора. Простейший вариант работает при включении вентилей на входе и выходе. Вы сможете легко поменять количество воды, которая направляются в каждый конкретный контур.

Такая система часто нестабильна, так как зависит напрямую от температуры на улице. Часто вентили приходится докручивать, чтобы в помещении были оптимальные показатели.

Автоматизация этого процесса происходит с помощью установки управляющих устройств и сервоприводов. Они всегда руководствуются командами, которые сокращают или увеличивают потоки, поступающие в отапливаемые контуры. Термостат подает сигнальные оповещения, которые доходят до сервоприводов.

Влияние способа подачи теплоносителя на выбор технологии регулировки

Контроль разогрева водяных теплых полов, оборудованных собственными теплонасосами, происходит в условиях непрерывной подачи теплоносителя с большой скоростью и в больших объемах. Такие системы используют подмес охлажденной жидкости к потоку подачи, чтобы привести его энергетические параметры к заданным. Подмес осуществляется в насосно-смесительных узлах (НСУ), которые понижают температуру теплоносителя из первичного высокотемпературного контура отопления до расчетных. Дальнейшая регулировка температуры теплого пола осуществляется на гребенках и уже была описана выше. НСУ блоки обеспечивают оптимальные условия работы напольного обогрева, а также позволяют устанавливать его на неограниченных площадях.

Тем не менее, при небольшой квадратуре ТП имеется возможность уйти от использования дорогих смесительных узлов. Температура теплоносителя для теплого пола, в этом случае, поддерживается способом ограничения потоков или по RTL схеме. Функциональный принцип действия схемы заключается в порционной подаче теплоносителя в контуры. В каждой ветке активный элемент термостатического клапана, установленный на обратке, разогревшись до установленного температурного максимума, перекрывает поток рабочей жидкости. Тепло, постепенно отдаваемое теплоносителем, рассеивается в бетонной стяжке. После охлаждения системы до минимального температурного порога, клапан открывается, и цикл порционной подачи повторяется.

Простота RTL регулировки нагрева теплого пола делает её особенно привлекательной. Ведь для неё достаточно использования набора термомеханических клапанов, установленных на гребенке, либо компактных сборок типа «унибокс». Однако, выбирая RTL схему, не стоит забывать и о её ограничениях:

она применима только в теплых полах, выполненных под толстую бетонную стяжку, играющую роль теплового аккумулятора;
для эффективного функционирования, помимо хорошего теплоотвода, трубопроводы контуров должны обладать минимальным гидравлическим сопротивлением. Это необходимо для быстрого обновления теплоносителя. С учетом отсутствия теплонасоса в системе ТП подобные условия соблюдаются, если длина веток не превышает 50 м при диаметре трубопроводов 16 мм. Если же необходимо несколько увеличить длину прокладки контуров, то рекомендуется использовать трубы Ø 20 мм.

Заключение

Подводя итоги, хотелось бы сказать, что без термостата сегодня невозможно представить ни одну отопительную систему. Радиаторное отопление, теплые водяные полы, другие виды и способы обогрева только тогда будут эффективными в работе и удобными в эксплуатации, когда имеется возможность регулировать температуру нагрева теплоносителя.

Установка теплых полов – процесс трудоемкий и сложный. Даже в том случае если вы сами смогли осуществить монтаж водяных контуров и бетонной стяжки, настройка терморегуляторов и смесительного узла потребует специальных знаний и навыков. Этот процесс лучше доверить специалистам теплотехникам, которые обладают соответствующей квалификацией. В дальнейшем вам потребуется тщательно изучить инструкцию по эксплуатации приборов, и только тогда вы сможете самостоятельно контролировать работу ваших теплых полов в своем доме.

Список источников
