Устройство распорной системы котлована

Не смотря на все инженерно-технические ухищрения, иногда, особенно для глубоких котлованов в тяжёлых грунтовых условиях и плотной городской застройке, шпунтовое ограждение может оказаться недостаточно прочным для удержания давления грунтовой массы.

На последнем этапе возведения котлована на помощь приходят 2 технологии крепления ограждений.

Вид на распорную систему котлована вблизи автомагистрали и соседних строений

Первая из них — распорная система. По периметру устанавливается обвязочный пояс из металлопроката, равномерно распределяющий нагрузку по всему поясу. В пояс упираются распорки — как между противоположными стенками, так и между дном. Все конструкции выполняются в соответствии с точным механическим расчётом и изложены в ППР (плане производства работ).

Но распорная система крадёт внутреннее пространство выемки, которая и устраивалась специально для свободного манёвра в процессе строительных работ. Особо нагруженные конструкции распорных систем создают невероятно стеснённые условия для строителей. Это сокращает производительность и удлиняет сроки сдачи объекта.

Обратная засыпка траншей

2.14. При
обратной засыпке траншей крепления следует разбирать, за исключением тех
случаев, когда это является технически невозможным или может повлечь деформацию
существующих зданий и сооружений, что должно быть обосновано в проекте.

2.15.
Засыпка траншей с уложенными трубопроводами должна производиться в два приема:

1) сначала мягким грунтом
(песчаным, глинистым, за исключением твердых глин, природными песчано-гравийными
смесями без крупных включений) засыпаются и подбиваются приямки и пазухи
одновременно с обеих сторон, а затем траншея засыпается указанным грунтом на
0,2 м выше верха труб с обеспечением сохранности труб, стыковки и изоляции; при
этом грунт отсыпается слоями и уплотняется ручными и навесными
электровибротрамбовками: для трубопроводов из керамических, асбестоцементных и
полиэтиленовых труб высота слоя засыпки грунта над трубой должна быть 0,5 м;

2) последующая засыпка
траншеи производится после испытания трубопроводов любым грунтом без крупных
включений (200 и более мм) механизированным способом: вдоль траншеи слоями,
толщина которых определяется проектом. Поперечная засыпка траншей не
допускается. При обратной засыпке должна быть обеспечена сохранность труб.

ПРИМЕЧАНИЕ.
Засыпка магистральных трубопроводов и теплосетей должна производиться в
соответствии с правилами производства и приемки работ соответствующими главами
СНиП III-8-76 и СНиП III-4-80.

Похожие заказы

Проектирование и дизайн: дренажные работы
проектные работы

заболоченный участок-6га(суглинок)

100000 ₽Выполнен 6 июня 2015

траншея для газификации 50м песчаная земля

28000 ₽Выполнен 30 июня 2015

-выкопать траншею с засыпкой под кабель-длина 350, глубина 0,7, ширина 25-30 см

20000 ₽Выполнен 30 июня 2015

Земляные работы: в гараже: снять часть грунта и сделать стяжку
на даче: выровнять цементом…

-гаражные ворота просели, по земле скрябаютуже подрезали ворота, нельзя больше-Дача, пень от яблони. Удалить его. -Выложены пространства, где грядки, цемент деформировался. нужно выровнять-Грядки, которые нужно установить. Из асбестоцемента. По периметру. 60 см на 2 м-вставить и установить землю. 4 штуки. -В конце участка есть природный пруд. Там мусор. Сзади сетка. Сетку убрать и выровнять и укрепить берег, чтобы можно было наступать. Заилен пруд. Мусор потонет. Метров 5 берега выровнять. Подъехать нельзя к пруду. Участок 10 соток, подъезд только со стороны участка

25000 ₽Выполнен 2 июля 2015

Благоустройство территории: земляные работы
копка котлована 1,5м х 1,5м 2,5 м (прибл. 5,6 м.куб)

загородный участок, септик, грунт- торф, глина

10000 ₽Выполнен 3 августа 2015

Благоустройство территории: укрепление склона рва
благоустройство территории
земляные работы

искуственный ров, овражек (через него мостик)обсыпается склон

10000 ₽Выполнен 3 июня 2016

Выровнять участок земли 4,5*2,5 по уровню под возведение хоз.постройки на фундаментных блоках. На участке есть уклон и небольшие деревца (могут вырубить сами)

5000 ₽Выполнен 12 июля 2015

– частная территория

5000 ₽Выполнен 18 июля 2015

Опустить насос в колодце на 1,5 м.

3000 ₽Выполнен 22 августа 2015

Сварка: проложить газопровод
сварка
копка

газопровод 40-45метров, необходима врезка и сваркачерез 2 метра закапывать столбы с указанием газопровод

42500 ₽Выполнен 17 сентября 2015

Выбор креплений

2.2. В
зависимости от конструктивного решения элементов различают следующие виды
креплений: консольный, распорный, подвесной, подкосный, объемный (см. табл. ).

2.3.
Наиболее эффективными считаются крепления распорного типа. Однако распорки
стесняют производство работ, особенно если при рытье грунта используют мощные
средства механизации.

Когда
установка распорок затруднена, необходимо применять консольные и
консольно-анкерные крепления, которые используют также для крепления стенок
котлованов.

2.4.
Подвесные крепления используются при устройстве колодцев, камер и при ремонтных
работах на больших глубинах. Рекомендации креплений для различных видов работ
даны в табл. .

2.5. При
больших темпах работ в поточных методах их производства целесообразны крепления
объемного типа (см. табл. ). Эти крепления удобно применять в
процессе устройства коллекторов или трубопроводов из объемных секций
(элементов).

Стены и откосы котлована

В благоприятных условиях, если грунт особо плотный и глубина до 2 метров, выкапывают котлован с вертикальными стенами без крепления. Если грунт глинистый — до глубины 1,5 метров, супесь и суглинок — до 1,25 метра, насыпные и песчаные — до 1 метра.

При необходимости устройства котлована на глубину до 5 метров, выше уровня грунтовых вод — на помощь проектировщику приходит таблица СНиП, приводящая зависимость угла откоса (отношение высоты к заложению) от вида грунта и глубины котлована.

Таблица 1. Крутизна откосов котлованов

Виды грунтов Крутизна откоса (отношение его высоты к заложению) при глубине выемки, м, не более
1,5 3 5
Насыпные неуплотненные 1:0,67 1:1 1:1,25
Песчаные и гравийные 1:0,5 1:1 1:1
Супесь 1:0,25 1:0,67 1:0,85
Суглинок 1:0 1:0,5 1:0,75
Глина 1:0 1:0,25 1:0,5
Лессы и лессовидные 1:0 1:0,5 1:0,5

В случае наличия близлежащих сооружений, грунтовых вод и необходимости водопонижения, грунтов с неравномерной структурой, глубины котлована более 5 метров необходим индивидуальный расчёт угла откосов или крепления стен.

Откосы котлована

Начнем с откосов. Вертикальные откосы нормами допускаются очень редко (при глубине котлована менее 1,5 м для отдельных типов грунтов). Для разных типов грунта нормируется разный уклон, который напрямую связан с углом внутреннего трения. Вообще что представляет собой угол внутреннего трения? Если грубо, то кучка грунта, насыпанная конусом под углом внутреннего трения, не будет стремиться осыпаться – грунт держит сам себя. Если угол конуса попытаться сделать круче, то грунт «поедет», это чревато обрушением, а в случае котлована обрушение означает возможные человеческие жертвы.

Если вы не ограничены в плане габаритами участка, существующими сооружениями и коммуникациями, можете смело делать откосы котлована под углом 45 градусов – этот угол почти всегда допустим (кроме насыпных грунтов). Более пологие углы не рациональны – и места по площади много занимают, и работы для экскавации больше. Более крутые углы нужно проверять в литературе (допустимы ли они для данного типа грунта).

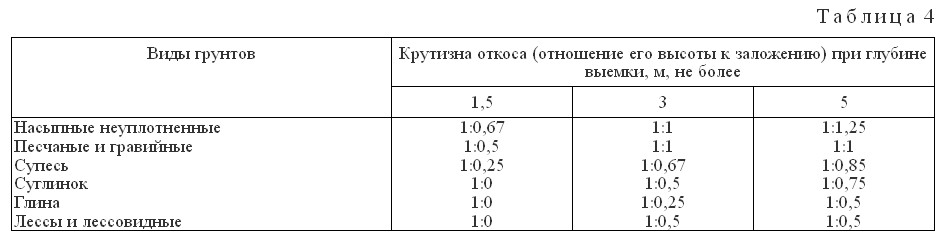

Ниже дана таблица из СНиП III-4-80 «Техника безопасности в строительстве» (в России он заменен на более новый).

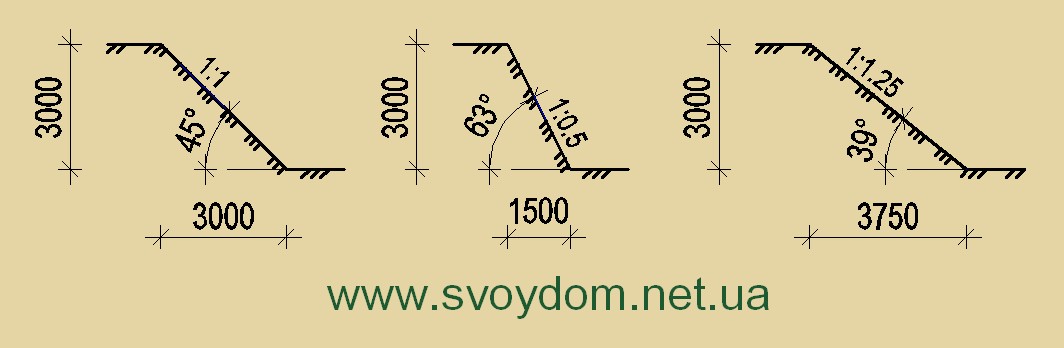

Отношение 1:1 – это и есть 45 градусов (когда ширина откоса в плане равна глубине котлована).  Отношение 1:05 – более крутой откос под 60 градусов (когда глубина котлована в два раза больше, чем ширина откоса в плане), отношение 1:1,25 – более пологий (для насыпных неуплотненных грунтов при глубине котлована 5 м и более).

Помните, если участок, на котором вы проектируете фундамент, стесненный какими-то обстоятельствами, всегда перед началом проектирования нужно продумать процесс производства земляных работ, чтобы потом не оказалось, что дом вообще не могут построить.

Пример 1. Самый простой случай. Участок ровный, абсолютная отметка существующего грунта 51,30. За отметку 0,000 в проекте условно принята отметка 52,07. Отметка низа фундаментной плиты -3,000. Под плитой предусмотрена подготовка из бетона толщиной 100 мм. Площадка строительства ничем не стеснена, грунт – суглинок.

Кстати, обратите внимание, абсолютные отметки обычно указываются с двумя знаками после запятой, а относительные – с тремя.

Определим абсолютную отметку низа фундаментной плиты: 52,07 – 3,0 = 49,07 м.

Определим абсолютную отметку дна котлована (низа подготовки): 49,07 – 0,1 = 48,97 м.

Глубина котлована: 51,30 – 48,97 = 2,33 м.

Принимаем наиболее удобный угол откоса котлована – 45 градусов.

Расценки фирмы, наемные работники

Заказывая выкопку траншеи вручную у представительской фирмы, клиент получает команду рабочих, которая имеет опыт в этой сфере. В таких случаях в первый день проходит разведка местности, и сообщается стоимость работ с учетом всех факторов. Окончательная сумма может выйти дорогой, но при этом есть полная гарантия, что все работы будут сданы вовремя в четко прописанный срок.

Вторым вариантом будет набор людей по объявлению. На выходе образуется команда «разношерстных» рабочих. Некоторые могут первый раз участвовать в таком типе работ. Выкопка траншеи проходит без предварительной оценки территории. Постоянную скорость выполнения работы гарантировать никто не сможет. Финальную сдачу готовой траншеи можно прогнозировать с разбросом в несколько дней. С другой стороны — стоимость одного погонного метра будет в два или три раза меньше «фирменных» расценок. В этом случае цена будет больше определяться региональным фактором и составит 150-400 руб./куб.

Как итог, при небольших объемах работы ручную выкопку траншей следует поручить отдельным рабочим «по объявлению». При больших масштабах заказа желательно обратиться к специальным фирмам.

Грунт: группы и виды

Из-за того, что земляные сооружения создают в грунтах, обязательно следует знать основные их характеристики. От них напрямую зависит подходящий тип фундамента. Выбор осуществляют с учетом достижения максимально возможного уровня надежности и стойкости возводимого основания.

Основные свойства грунта определяются следующими факторами:

  • формой, размером, прочностью, расположением частиц, входящих в его состав;
  • степенью взаимосвязи между ними;
  • способностью составляющих веществ к растворимости, поглощению влаги.

Грунт характеризуют с помощью таких коэффициентов:

  • сжимаемости;
  • трения;
  • пластичности;
  • разрыхления.

Классификация предусматривает деление грунтов по различным критериям. Существуют следующие их виды:

  • песчаные;
  • пылеватые;
  • глинистые;
  • скалистые;
  • обломочные.

Грунт разных видов

В зависимости от содержания воды выделяют грунт:

  • сухой (присутствует до 5% влаги);
  • влажный (5-30%);
  • мокрый (содержит больше 30 % воды).

Деление по группам представлено в таблице далее.

Категория Входящие разновидности грунта
1 супесь, песок, суглинок лёгкий (влажный), торф, грунт растительного слоя
2 легкая влажная глина, мелкий и средний гравий, суглинок
3 плотный суглинок, средняя и тяжелая (разрыхленная) глина
4 мерзлые грунты (глинистые, суглинистые, торфяные, песчаные, супесчаные, растительный слой), тяжелая глина
5 непрочный известняк и песчаник, сланец крепкий глинистый, вечномерзлые (с примесями щебня, гальки, валунов, гравия до 10%), моренные и речные (с содержанием крупных размеров валунов и гальки до 30%)
6 крепкие сланцы, глинистый песчаник, известняк мергелистый, непрочные змеевик и доломит, речные и моренные (включения валунов и гальки – до 50%), вечномерзлые (с долей гравия, валунов, гальки, щебня – до 20%)
7 твердый известняк и песчаник, доломит, змеевик, слюдяные и окварцованные сланцы, мрамор, вечномерзлые (каменные компоненты составляют до 70% объема)
  • плывуны;
  • мягкие;
  • средние;
  • крепкие.

Формирование цены в зависимости от отдельного фактора

Назначение стоимости работ происходит после непосредственного исследования места предстоящей работы, его особенностей. Оценивают расположение, насколько удобно копать яму, к примеру, под погреб.

Смотрят, как проложить канаву под канализацию. Принимают решение как правильнее рассчитать стоимость работ, учитывают погонный метр или квадратный. Определяют объем траншеи, глубину и ширину, к этому добавляют длину объекта и насколько твёрдая почва.

Зимой расценки выше, что понятно. Мёрзлая земля требует большего количества усилий, создания дополнительных условий для рабочих, специальной доставки людей.

Виды земляных сооружений

Строительство зданий и коммуникационных сооружений сопряжено с проведением трудоемких земляных работ. Под ними подразумевают разработку грунта при рытье котлованов и траншей, его транспортировку, складирование.

Земляными сооружениями являются насыпи, выемки. Они могут быть постоянного типа и временного. Первые делают для продолжительной эксплуатации. К ним относятся:

  • каналы;
  • плотины;
  • водохранилища;
  • дамбы и прочие сооружения.

Временные выемки – это траншеи и котлованы. Они предназначены для проведения последующих строительных работ.

Котлован — это выемка, ширина и длина которой практически не отличаются заметно по размерам. Они необходимы для сооружения фундаментов под постройки.

Траншея же представляет собой борозду большой протяженности по сравнению со своим поперечным сечением. Предназначена она для монтажа коммуникационных систем.

По требованиям ГОСТ 23407-78 рытье котлованов, траншей в населенных пунктах, местах движения транспорта, либо людей, должно сопровождаться созданием защитных ограждений. Их устанавливают по периметру рабочего участка. На них размещают предупреждающие знаки и надписи, а ночью задействуют даже сигнальное освещение. Также специально оборудуют мостики для движения людей.

Откосы – это наклонные боковые стенки выемок или насыпей

Важной характеристикой их является уклон (крутизна). Окружающие откосы горизонтальные поверхности называются бермами

Под дном выемки понимают ее нижнюю, плоскую часть. Бровка является верхней кромкой созданного откоса, а подошва – нижней частью.

Проведение земляных работ на стройплощадке

При эксплуатации земляных сооружений они не должны:

  • изменять своих очертаний и линейных размеров;
  • просаживаться;
  • размываться водой или поддаваться действию осадков.

Разновидности котлованов

Рытье выемок под основание сооружения – это ответственное дело, требующее больших временных, денежных, трудовых затрат. Котлованы принято разделять сегодня по следующим признакам:

  • наличию откосов;
  • применению креплений, предназначенных для предотвращения осыпей грунта;
  • типу боковых поверхностей (стенок).

Стенки котлованов могут быть:

  • вертикальные;
  • наклонные;

ступенчатые.

Котлован

Чтобы земляные работы выполнить правильно, вначале проводят исследования на стройплощадке. Эти мероприятия включают такие операции:

  • анализ свойств грунта: установление его группы и вида;
  • определение нагрузок от возводимой постройки;
  • вычисление глубины выемки;
  • установление наличия старых коммуникаций;
  • определение глубины залегания подземных вод;
  • анализ погодных условий местности.

Выбор способа проведения работ определяется в зависимости от следующих факторов:

  • типа и габаритов строимой конструкции;
  • глубины заложения фундамента;
  • объема предстоящей деятельности.

Если планируется сооружение мелкозаглубленного основания ленточного, либо столбчатого типа, то грунт можно разрабатывать без привлечения техники, вручную. Когда необходимо построить дом, имеющий подвал, либо цокольный этаж, тогда в работах понадобится задействовать землеройные механизмы.

Для извлечения основной массы грунта из выемки часто используют экскаваторы различных видов, оснащенные обратной, либо прямой лопатой. Работы, связанные с рытьем котлована, следует выполнять, не нарушая при этом плотность грунта на дне фундамента. Это требование реализуется на практике путем его недобора, величина которого составляет от 5 до 20 см.

Зачистку земли с боков и со дна выемки до плановой отметки производят вручную рабочие. При этом следует обязательно следить за укреплением ее стен с помощью откосов, либо за счет монтажа специальных конструкций. Выпадение осадков и подъем грунтовых вод весной, летом, воздействие морозов зимой – все это способствует разрушению котлована.

Грунт из котлована сразу же должен быть вывезен или размещен на стройплощадке не ближе, чем через 1 м от его края. Для отвода почвенных вод создают дренажную систему.

Крепление стен котлована

Крепление вертикальных стен выполняется при строительстве котлованов в неплотных и водонасыщенных грунтах. Крепление защищает не только от обрушения стен выемки, но и препятствует смещению грунта под весом соседних зданий, оберегает их основания от деформаций.

Применяются следующие технологии укрепление стенок:

  • Шпунтирование — шпунтовое ограждение котлована из металлопроката:
    • из труб, с забиркой из доски либо без неё,
    • прокатного профиля, с забиркой либо без неё,
    • специализированного шпунта Ларсена.
  • Железобетонными конструкциями:
    • бурокасательные и буросекущие сваи,
    • стена в грунте.

Все приведённые технологии применяются до рытья котлована. Заглубление ограждения выполняется по периметру выемки строго согласно технологической карты. В определённых условиях выполняется предварительное бурение скважин: обеспечение вертикальности погружения, снижение вибрационных воздействий через грунт на основания близко расположенных сооружений при забивке.

Шпунтовое ограждение из труб с обвязочным поясом из металопроката

Самым ресурсосберегающим методом является погружение шпунта из труб. Этот материал дёшев и обладает высокой оборачиваемостью, то есть возможностью многократного использования. Погружение труб выполняется забивкой копром с дизель-молотом или гидравлической копровой установкой, а также с помощью вибропогружателя. Альтернативный способ — погружение с помощью свайной буровой установки методом вдавливания и ввинчивания.

Забирку устраивают в случае критичного просыпания породы между шпунтинами, из доски толщиной 40-50 мм.

Ограждение котлована из шпунта Ларсена

При необходимости мер водопонижения применяют шпунтовое ограждение из шпунта Ларсена. Каждая из таких шпунтин имеет корытообразный прочный профиль и замковые пазы для жёсткой связи друг с другом. Таким образом можно сформировать прочную и герметичную стену сколь угодно большой длины. Погружение выполняется забивкой или вибропогружением. Шпунт Ларсена, также, как и трубы и прокатный профиль, обычно извлекают после завершения строительства, обратной засыпки, и используют повторно уже на других объектах. Иногда его не извлекают, и тогда ограждение устраивают из специального оставляемого профиля.

Крепление стенок котлована железобетонными конструкциями обеспечивает высокие механические и водоизолирующие свойства будущего основания сооружений. Они также могут служить фундаментом и одновременно стенами подземной части здания.

Крепление стен котлована буросекущими сваями и грунтовыми анкерами

Бурокасательные и буросекущие сваи выполняются методом бурения, армирования и бетонирования диаметром от 400 до 1500 мм глубиной до 45 м. Сначала по периметру котлована подготавливается форшахта — небольшая укреплённая траншея-кондуктор. В ней бурятся нечётные скважины с шагом 0,9 диаметра между боковыми краями скважин. Заполняют бетонной смесью. К тому моменту, когда начинают бурить чётные скважины бетон уже схватился и шнек буровой установки сечёт две соседние нечетные сваи, выполняя скважину для чётной между ними. Затем в скважину погружают заранее подготовленный армирующий каркас, сваренный из специального армирующего прута и проволоки, и бетонируют. В итоге после застывания бетона получается очень прочная монолитная железобетонная стена. На следующем этапе происходит рытьё котлована уже с готовым креплением ж-б стеной.

Технологическая схема устройства стены в грунте, и последующей разработки котлована

Технология «Стена в грунте» обеспечивает высокопрочное ограждение и крепление стен котлована толщиной от 300 до 1200 мм, и глубиной до 60 м. Применяется сложная спецтехника — грейферная установка. Грейфер представляет собой узкий, на ширину стены двухковшевый землеройный инструмент, погружаемый в грунт на жёсткой штанге или подвесе, с гидравлическим или полиспастным приводом. Разрабатываемая траншея защищается от обвала глинистым бентонитовым раствором. По достижении проектной глубины в неё погружается армокаркас и заливается бетон, который вытесняет глинистый раствор, который в свою очередь собирается в резервную ёмкость для дальнейшего использования. Разработка ведётся участками (захватками) через одну. Второй очередью разрываются промежуточные захватки и получают монолитную стену. После того, как бетон наберёт прочность можно проводить копку котлована.

Забивка двутавровых балок

2.6.
Перед забивкой балок необходимо получить в установленном порядке следующую
документацию:

проект
производства работ (ППР);

уточненный
план с расположением мест забивки балок и существующих подземных коммуникаций с
указанием расстояний от забиваемых балок до всех воздушных сетей, в т.ч. до
контактных сетей городского транспорта;

разрешение
на производство работ по забивке балок от организаций, эксплуатирующих
подземные коммуникации и воздушные сети в данном районе, при необходимости – и
от ОРУДа.

2.7.
Оградить инвентарными щитами или забором место работ, вывесить соответствующие
предупредительные знаки, а в вечернее время световые указатели.

2.8.
Произвести геодезическую разбивку осей забиваемых балок и центра каждой балки,
закрепив ее штырем или деревянным колышком, забитым на глубину 0,2 – 0,3 м (см.
лист ).

2.9.
Выполнить временные дороги для подвоза балок и копрового оборудования. Ширину
проездов к площадке установить не менее 5,5 м при 2-стороннем движении и 3,5 м
– при одностороннем.

2.10.
Проверить рабочее состояние кранов, копровых установок и других агрегатов.

2.11.
Забивку двутавровых балок производить следующим образом:

до
начала работ в местах расположения действующих подземных и надземных
коммуникаций должны быть разработаны и согласованы с организациями,
эксплуатирующими эти коммуникации, мероприятия по безопасным условиям труда, а
расположение подземных коммуникаций на местности обозначено соответствующими
знаками или надписями;

работы
по забивке балок следует выполнять в строгом соответствии со СНиП III-9-74, а также с учетом требований СНиП III-4-80 и
стандартов ССБТ;

перед
началом работы по забивке балок последние расположить на стройплощадке таким
образом, чтобы они находились в радиусе действия копра (не менее 5,0 м) и не
мешали его продвижению;

время,
необходимое для подъема и установки балки, зависит от ее длины и массы, а также
от условий подачи балки к копру. Время, затрачиваемое на погружение балки,
зависит от грунтовых условий, глубины погружения и от типа применяемого молота;

последовательность
забивки балок должна быть принята такой, чтобы сократить производственные
затраты времени на перемещение путей для копра, на перемещение копра и
самоходного копрового агрегата; на изменение наклона копра, на установку копра
над местом забивки;

забивка
балок, как правило, выполняется самоходными копровыми установками с молотами
ударного действия. Наиболее широкое применение имеют в настоящее время
дизель-молоты;

балки
следует забивать молотами с обязательным применением наголовников
соответствующих поперечному сечению балки;

после
того как балка окончательно установлена в мачте копра, закреплена в наголовнике
и опущена на место забивки, на нее опустить молот;

первые
удары по балке следует произвести при малой высоте подъема молота, чтобы
легкими ударами закрепить в грунте и придать ей нужное направление;

дальнейшую
забивку балки необходимо производить полной энергией удара молота;

в процессе погружения
балок особое внимание следует уделять правильному положению балки (сохранению
вертикальности и заданного угла наклона) и направляющей стрелы сваебойного
агрегата;

отклонение погруженных
балок в плане не должно превышать ±5
см (при длине балки до 8 м), а допускаемые отклонения для балок длиной до 10 м
и более колеблются в пределах ±12 см;

балки, погруженные менее
чем на 85 % проектной глубины и давшие в процессе последовательных ударов
расчетный отказ, должны быть обследованы при выяснении причин их недобивки.
Дальнейшая забивка балок или изменение их длины должны быть согласованы с
проектной организацией;

применение ударных
устройств на расстоянии менее 5 м от действующих газопроводов и кабельных линий
запрещено. Забивка балок ближе 3 м от газопровода должна производиться с
разрешения эксплуатационных организаций треста Мосгаз и др.

Что это?

Под выкопкой фундамента понимают выкапывание траншеи, в которую будет заливаться основа дома. Такая работа объемная и тяжелая, требует задействования специальной техники. Благодаря наличию современных технологий выкопка занимает минимальное количество времени.

Потребоваться рытье траншеи может в таких случаях:

  • Планируется возведение дома, основание еще не создано.
  • Надо проложить коммуникационные сети.
  • Нужна укладка заземления.
  • Проводится обустройство водопроводной системы.

Если нужно выкопать траншею под фундамент, надо проделать ряд таких действий:

  1. Найти компанию, которая оказывает подобные услуги. Обычно это строительно-ремонтные организации.
  2. Связаться с менеджером и обговорить условия сотрудничества, стоимость.
  3. Договориться о приезде специалистов.
  4. Дождаться завершения работы.
  5. Принять работу.
  6. Расплатиться с работниками.

Способы проведения земляных работ, используемые механизмы

В зависимости от грунта, в работах по обустройству траншей и котлованов используется разная техника, применяются различные методы ведения разработки участков под строительство. Они отличаются трудоемкостью и уровнем требуемых материальных затрат. Согласно СНиП 111-4-80 выделяет такие способы:

  • гидромеханический;
  • механический;
  • проведение взрывных работ.

Механический способ разработки котлованов и траншей является основным. Суть его заключается в рытье грунта с применением землеройных (экскаваторов) машин, либо землеройно-транспортных (скреперов, бульдозеров, грейдеров).

Гидромеханический способ базируется на размывании грунтовой массы струей воды от гидромонитора. Затем происходит всасывание полученного раствора земснарядом.

Взрывные работы применяют в основном при проведении загородного строительства. Предварительно в земле бурят отверстия (скважины). Далее в них закладывают взрывчатку и подрывают ее. Образовавшуюся рыхлую массу вывозят с помощью техники.

Механический способ рытья выемок

Механический способ состоит из ряда этапов:

  • рыхления грунта;
  • разработки горной массы;
  • ее транспортировки;
  • выравнивания, уплотнения боковых уклонов и дна.

Работы по созданию выемок гидромеханическим способом проходят в следующей последовательности:

  • обозначают с помощью ограждений, надписей, предупреждающих знаков зону рабочего участка;
  • по нормам устанавливают гидромонитор, управляемый вручную оператором: расстояние от его насадки до стенки котлована должно быть не меньше высоты выемки, а до ближайшей воздушной ЛЭП – не менее двух промежутков, на которые способна подаваться струя воды данной техникой;
  • за охранным периметром линий электропередачи размещают пульпопроводы, водоводы;
  • ограждают места отвалов намытой земляной массы;
  • производят размывание и выемку.

Управлять гидромонитором при грозе запрещается.

Проведение взрывных работ регламентируется соответствующими правилами.

Когда выполняют механическое разрыхление земляной массы ударным методом, тогда рабочие не должны находиться в радиусе 5 м от места проведения рыхления.

Список источников

  • www.beststroy.biz
  • skolkos.ru
  • 6sotok-dom.com
  • KakFundament.ru
  • svoydom.net.ua
  • profi.ru
  • files.stroyinf.ru

Похожие статьи

Комментировать
0
86 просмотров

Если Вам нравятся статьи, подпишитесь на наш канал в Яндекс Дзене, чтобы не пропустить свежие публикации. Вы с нами?

Adblock
detector
