Ремонт дверных замков своими руками

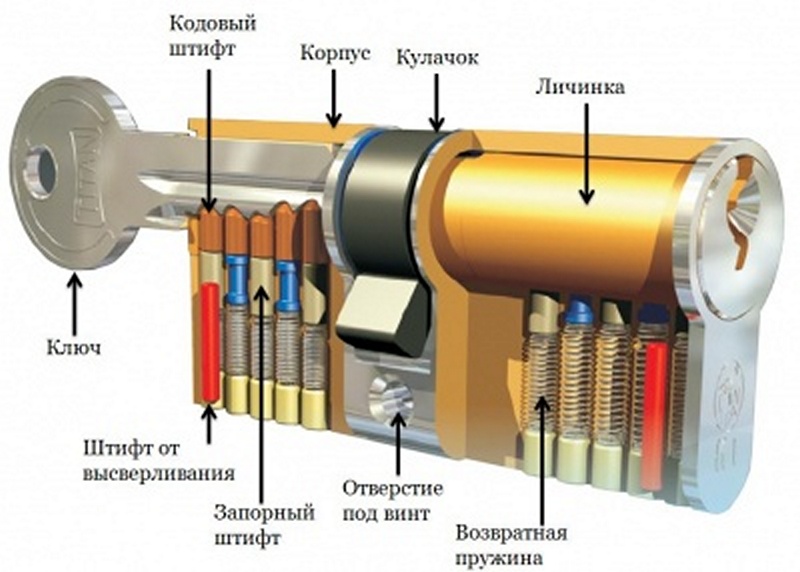

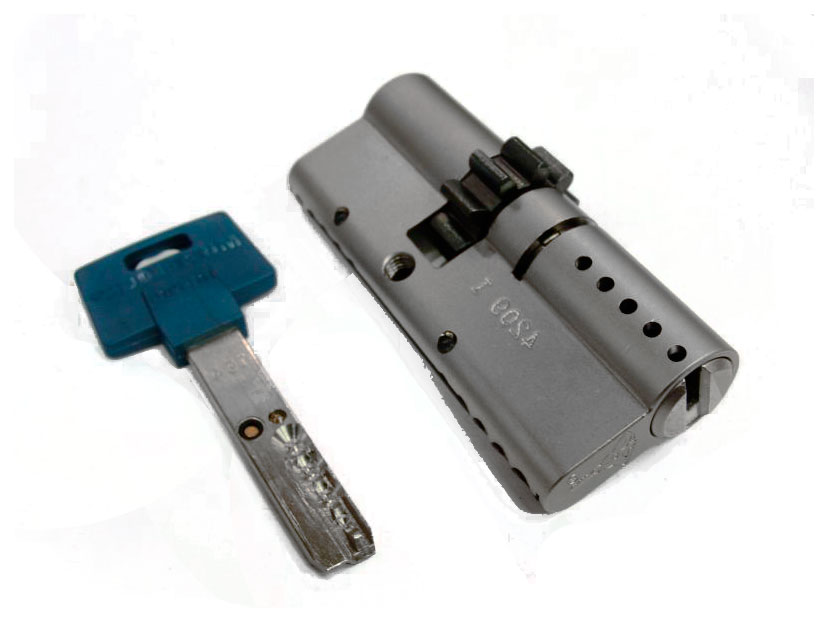

Устройство цилиндрового замка

Цилиндрический замок открывается с помощью небольшого ключа, который с одной стороны имеет зубцы разной формы и размера.

Цилиндрический замок может быть врезным или навесным и иметь следующие составные части:

• верхние и нижние штифты;
• спиральные пружины, приводящие их в действие и возвращающие в исходное состояние после изъятия ключа из личинки.

Механизм цилиндрового запорного устройства вращается, приводя в движение ригель, только тогда, когда штифты располагаются заподлицо с поверхностью личинки. Это достигается, если в ключевой паз вставлен «свой» ключ, который позволяет собрать их в нужном положении. Если в механизм личинки вставить «чужой» ключ, то штифты внутри будут располагаться неправильно, что не даст повернуть его и открыть замок.

Конструкция цилиндрового дверного замка может быть одинарной и сдвоенной. Одинарные механизмы используются у дверных замков, которые можно открыть ключом только снаружи. Сдвоенные предназначены для тех замков, которые управляются ключом с двух сторон.

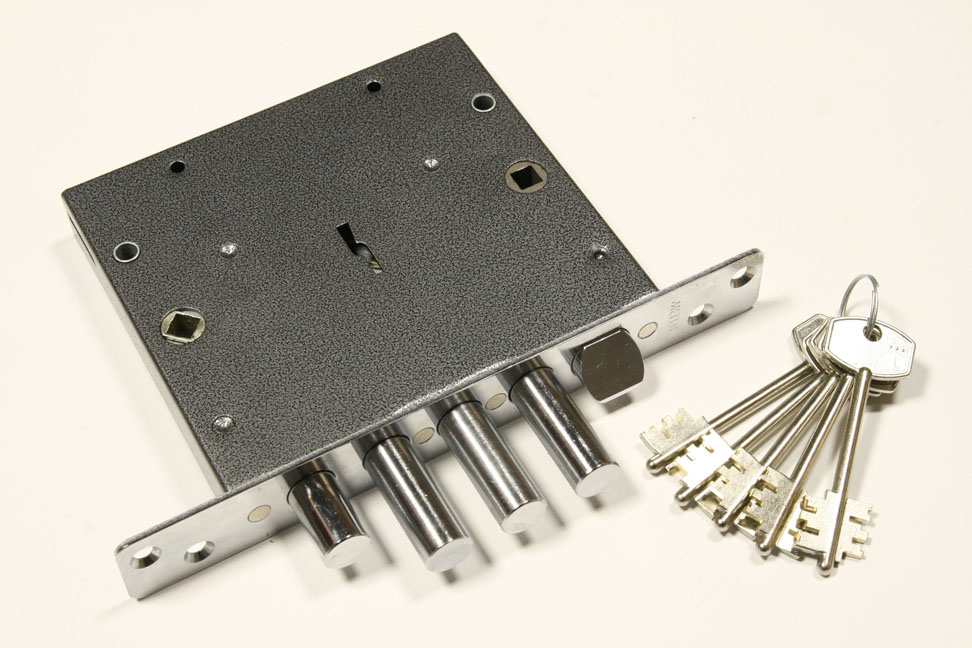

Механизм сувальдного замка

Сувальдный замок считается одним из самых надежных среди всех запорных устройств для входной пластиковой, металлический или деревянной двери. Его секрет состоит в группе пластин или сувальд, которые имеют вырезы различной формы. Каждая из них соответствует выступам и впадинам на ключе, который позволяют собрать пластины нужным образом, и открыть замок.

Надежность сувальдного замка зависит от количества сувальд. Каждый отдельный вариант размещения различных по контуру сувальдных пластин называется серией. Увеличивая число сувальд с разным расположением выступов и впадин, можно увеличить количество серий. Для замка с тремя пластинами оно составляет 6. Для четырехсувальдных замков набор пластин дает соответственно 24 различных серии. В замках, которые имеют два ряда сувальд количество серий доходит до 150. Для их открытия используются двухбородочные ключи.

Принцип действия сувальдного замка похож на цилиндрический, только роль штифтов в нем выполняют стальные пластины. Для повышения защиты, чтобы было сложнее собрать пластины и затруднить открытие замка случайным ключом, вырезы сувальд делают различных размеров, а сами пластины разной толщины.

Бессувальдный замок

Строение бессувальдного замка характеризуется только одной пластиной, поэтому этот замок считается самым ненадежным. Поэтому специалисты рекомендуют устанавливать его на внутренние двери.

https://www.youtube.com/embed/u%20″>

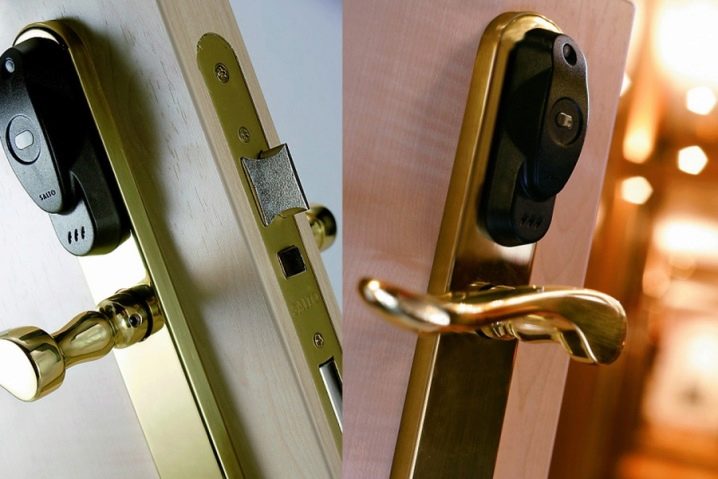

Электронные устройства более надежны, чем механические, и широко применяются на входных дверях в офисы, здания и жилые многоквартирные дома.

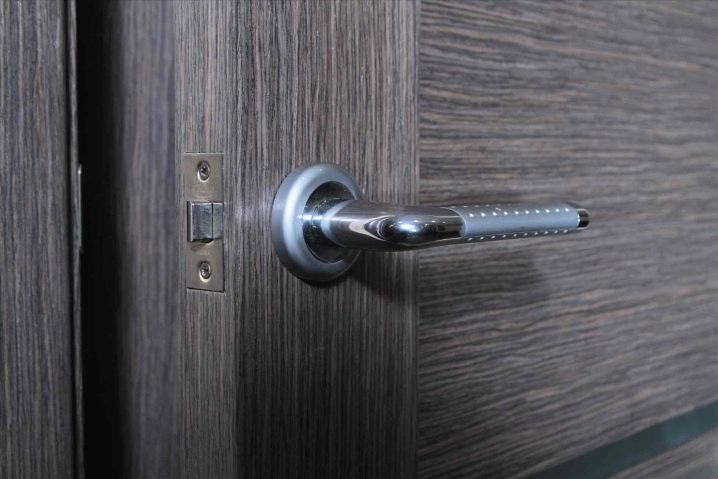

Врезка обычного язычка

Для этого нам понадобятся перьевые сверла № 24, 20, шило, электродрель, шуруповерт.

Также отмеряем на торце межкомнатной двери расстояние от пола один метр и по центру шилом делаем отметку.

Далее, линейкой замеряем расстояние от лицевой планки язычка до центра отверстия для ручки (в стандартных язычках оно равно 45 мм). Это расстояние шилом отмечаем на боковых поверхностях межкомнатных дверей на уровне одного метра от пола с обеих сторон.

На 24-м пере делаем отметку маркером, равную глубине язычка, и просверливаем в торце межкомнатной двери отверстие.

Сверлом №20 делаем отверстия по отметкам на боковых панелях навстречу друг другу.

Далее, закрепляем ручку, вырезаем и устанавливаем ответную планку, как описано выше.

Сантехнический замок и язычок установлены. Пользуйтесь дверьми на здоровье!

Разборка защелки

Бывают ситуации, когда требуется демонтаж фиксирующего дверного механизма. Такая необходимость может возникнуть в случае, когда сам замок пришел в негодность, а также когда требуется его замена по внешним, эстетическим причинам. Процедуру разборки дверного запирающего механизма, в том числе и бесшумного магнитного, провести совсем несложно.

Сначала нужно хорошо зажать пружинный элемент и аккуратно сдвинуть штифт. Потяните ручку на себя, но не прилагайте много усилий. Если пружина зажата с достаточной силой, ручка легко выйдет из отверстия. Далее защелку сланца и ручку с накладками необходимо снять. После проведенных манипуляций раскрутить крепежные элементы не составит труда. Все устройство легко извлекается из выбоины в брусе.

Как установить дверные ручки на межкомнатные двери, смотрите в видео ниже.

Принцип работы замка

У большинства пользователей возникает вопрос – как осуществляется установка и работа электромагнитного замка? Внутри расположена намотанная на сердечник катушка. Остальное место заполнено компаундом.

В зависимости от напряжения меняется сила притягивания в электромагнитном замке. Чем оно выше, тем сильнее прижаты пластины. Но не стоит давать чрезмерное напряжение на замок, это может привести к перегреву катушки. Для предотвращения подобного явления необходимо установить трансформатор тока.

Чтобы устранить подобные проблемы, на электромагнитный засов проводят установку лаковой изоляции. В результате этого токи возникать не будут, а сталь будет намагничиваться не так сильно. Но все равно установка лаковой изоляции не обеспечит полного устранения эффекта нагрева, поэтому в дополнение к ней во внутрь параллельно катушке подключают емкостной конденсатор. При подносе ключа к панели происходит изменение направления поля, и токи затухают. Напряженность в электромагнитном замке сразу снижается и происходит открытие двери.

Достоинства и недостатки

Как и любая другая вещь, магнитные замки обладают рядом характеристик, среди которых наличествуют как положительные, так и отрицательные свойства. Рассмотрим их более подробно.

Еще один плюс – довольно простая процедура монтажа. Следуя инструкции, справиться с установкой нехитрого устройства сможет практически каждый.

Подкупает потребителей и такой приятный «дуэт» характеристик, как длительный срок службы и небольшая стоимость.

Помимо плюсов, магнитные замки обладают и рядом минусов.

1. Так как сам магнит, входящий в устройство замка, нельзя включить или выключить, он работает постоянно. Это значит, что вокруг него все время будет скапливаться металлическая пыль, а также он будет притягивать различные детали, изготовленные из металла.
2. В связи с тем, что магнит в некоторой степени может выполнять роль самопроизвольного доводчика, существует вероятность того, что дверь может захлопнуться.
3. Если для покупки и эксплуатации вы выбрали современный замок на радиоуправлении, что учтите тот факт, что он не будет работать при отключенной электроэнергии.

Комплектация электромагнитного замка

Для самостоятельной установки такого элемента следует заранее приобрести дополнительные элементы, благодаря которым работа устройства будет осуществляться правильно.

Комплект состоит из:

• самого механизма, укомплектованного ответной стальной планкой и соединительными проводами для подключения электропитания;
• контроллер – посредством его осуществляется контроль за устройством. Подключение дополнительных устройств производится через него. Для разных моделей механизмов контроллер подбирается отдельно.
• датчика считывания сигнала. Дверь открывается как посредством ввода цифрового кода, так и при помощи электронного ключа, который может выглядеть как брелок или кредитная карта. В зависимости от применяемого способа отпирания устанавливается конкретная кодовая панель.
• комплект ключей. Он состоит из шести позиций, но добавляется еще один – основной ключ. Благодаря ему перепрограммируют остальные ключи в комплекте. Встречаются модели, укомплектованные только тремя ключами.
• кнопки для открытия двери изнутри без применения ключей. Устанавливаются с внутренней стороны помещения непосредственно возле двери.
• блок питания с аварийным аккумулятором. Работает электромагнитный замок от сети 220 вольт. Но поскольку бывают случаи отключения электроэнергии, то, чтобы обезопасить жилище, необходим дополнительный аккумулятор. Его устанавливают внутри помещения, и при отключении электроэнергии он автоматически подает питание на устройство.
• подключается электромагнитный замок и вспомогательные элементы к сети электрическими проводами по схемам соединения;
• в дополнение к основному набору добавляют автодоводчики на дверь. Они позволят продлить срок службы механизма и уменьшат износ элементов устройства.

Основная комплектация

Как выбрать?

Выбирая дверной замок, вначале определите, для какой двери он вам понадобился. Для межкомнатной двери лучше выбрать простой врезной замок или защелку-фиксатор. Для входных дверей можно выбрать как накладной замочный механизм, так и врезной, но тут уже большую роль начинает играть обеспечение безопасности жилища. То есть для дверей квартир, домов лучше подобрать врезное запорное устройство повышенного класса безопасности. Это цилиндровые, сувальдные модели, а также электромеханические, кодовые замочные устройства.

На межкомнатные двери можно поставить как просто защелку, так и полноценный замок с ригелем и защелкой. Если вы выбрали замок только с защелкой, имейте в виду, что они бывают механическими, магнитными и фалевыми. Фалевые защелки открывают-закрывают дверь под действием ручки. Магнитные фиксаторы поддерживают закрытое состояние двери с помощью намагниченных элементов, притягивающихся друг к другу.

Ригели в замках также различаются по форме: они бывают прямыми и крючковидными. Первый тип применяется для распашных дверей, второй – для раздвижных дверных конструкций, для противодействия несанкционированному сдвигу дверных створок. Таблица сравнительных характеристик замков различных классов безопасности.

Сфера применения

В настоящее время механические запорные устройства с кодом используются довольно-таки широко. В частности, можно установить такие замки:

• на входные двери квартир или частных домовладений;
• на сейфы в доме или в вашем офисе;
• на кейсы, дорожные чемоданы и так далее.

 Характеристики

Важный плюс кодового механического замка заключается в том, что набирать код вы можете любое количество раз каждый день. В случае с замками электронными, количество наборов кода, как правило, бывает ограниченным. Устанавливать подобные запорные устройства можно на самые различные двери: как деревянные, так и сделанные из металла.

Кодовые механические замки делятся на несколько категорий, согласно особенностям конструкции. Это, в частности:

• кнопочные механические с кодом;
• запоры с наборными кругами (может быть различное количество кругов).

Чем больше наборных кругов у данного изделия – тем оно считается больше уязвимым. Кроме того, такие замки имеют не так уж много секретных цифровых комбинаций, а потому нередко код злоумышленникам бывает несложно подобрать. Наиболее устойчивые к попыткам вскрытия замки – это те, которые имеют всего один наборный круг. Но здесь есть и существенный минус – это то, что такое изделие перепрограммировать очень сложно. А набирать числовой код – долго и чаще всего неудобно.

В механическом замке с кодом информация – это то или иное положение колец или штифтов. Что же касается кнопочных замков с кодом, то они характеризуются наличием совсем небольшого количества комбинаций цифр. Такие устройства можно назвать оптимальными в том случае, если вы подбираете надежный запор для дверей в подъезде или ищете вариант замка для подсобных помещений.

Среди важнейших преимуществ кодового замка механического типа можно назвать следующие:

•  нет надобности брать с собой ключи;
• можно надежно защитить свой дом, любое здание, территорию от тех, кого бы вы не хотели пускать;
• большого количества дубликатов ключей не потребуется.

Наиболее распространенными разновидностями механических запоров с кодом следует назвать:

• замки кнопочного типа;
• роликовые.

Кнопочные кодовые запоры – недорогой вариант, подходящий для монтажа, например, в подъездах домов. Но открыть такой замок довольно-таки просто. Например, вы установили код: 123. И даже в том случае, если вы наберете эти цифры в любой другой последовательности – к примеру, 231, 312 и т.п., замок все равно будет открыт. На многих таких замках кнопки с подходящими цифрами нужно нажать одновременно. И это значит, что число вероятных комбинаций существенно уменьшается, по сравнению с аналогичными электронными замками. Единственное, что вы в силах сделать для того чтобы повысить надежность замка, это периодически менять код. Причем перекодировку возможно осуществлять при уже установленном замке.

Не менее распространенный вид механических запоров с кодом – это роликовые замки. В таком случае комбинация будет набираться методом поворачивания специальных роликов. На каждом таком ролике есть заданный набор из цифр или символов, такой набор варьируется, в зависимости от производителя и от модели устройства. Ролики необходимо поворачивать по своей оси, и после того, как выставлена заданная комбинация символов, штифты замка попадают в свои пазы. А замок, соответственно, открывается.

Стоит заметить, что такие замки не отличаются значительной устойчивостью к попыткам взлома путем подбора комбинаций. И потому устанавливать такие замки стоит только на те двери, за которыми нет особенно ценного имущества. Открыть роликовые запоры путем подбора подходящих наборов символов можно достаточно быстро. Разумеется, чем больше роликов на изделии, тем больше времени придется потратить злоумышленнику на то, чтобы его взломать. Однако если защита должна быть очень надежной, стоит выбрать все-таки какой-то другой вид замков – благо, различных вариантов на рынке в настоящее время предостаточно.

На самом деле, «механика» не может рассматриваться как очень надежный и полноценный способ защитить себя, свое имущество и дом от вероятности проникновения. Такой тип изделий больше будет подходить для того, чтобы ограничить доступ посторонних лиц в помещение, на время

А если нужна полноценная защита, стоит обратить свое внимание на более дорогостоящие, но и более надежные электронные модели замков с кодом

Функциональное назначение основных деталей

Внутренняя система дверного замка состоит из нескольких наиболее приоритетных деталей, которые обуславливают безупречную работу механизма.

Стойка хвостовика засова – это основной элемент дверных замочных систем. Он отвечает за защиту от манипуляционных и силовых способов взлома входной двери.

Зазор между стойкой хвостовика и кодовым пазом устройства является достаточно важным показателем. От его значения напрямую зависит функция защиты. Исследованным и установленным идеальным размером является 0,3-0,7 мм. Уменьшение значения приводит к износу, и заклиниваю ключа, а превышение, чего хуже, к возможности легкого манипуляционного вскрытия.

Количество сувальд определяет степень надежности и требуемое время на взлом. Чем больше сувальд – тем больше времени понадобится для вскрытия дверного замка, к увеличению сложности это не относится. Наиболее применимое и эффективное количество сувальд в устройстве равняется шести.

Устройство механизма входной двери невозможно без таких не менее важных элементов, как:

• Конструкция пружин обеспечивают правильную работу, иначе сувальда не сможет вернуться в исходную позицию, а если она задержится в промежутке – замок перестает функционировать.
• Засов состоит из трех ригелей. Они должны быть прикреплены к планке, которая крепится к хвостовику. В дешевых системах, ригели крепят непосредственно к хвостовику, что в будущем может привести к разбалтыванию или обрыву ригелей от замка входной двери.
• Бронепластины закрывают самые уязвимые места в механизме, препятствующие проникновению снаружи.
• Проставочные шайбы создают допуски между сувальдами для их более плавного хода. Благодаря точным зазорам, выступающие части на ключе не будут цеплять сразу несколько сувальд, и работа механизма будет происходить без перебоев.
• Лицевая рамка крепит механизм внутри двери и не оставляет возможности силовому взлому. Она является незаменимым элементом дизайна замка.
• Корпус и крышка изделия покрыты антикоррозийным средством. Прочно и жестко сопрягаются друг с другом посредством большого количества винтов.

https://youtube.com/watch?v=_m-nmD1Sjfs

Виды

Наиболее распространены следующие типы врезных замков для деревянных дверей:

• цилиндровые – самые надежные и доступные в монтаже модели;
• сувальдные – отличаются высокой степенью противодействия взлому;
• кодовые;
• электромеханические.

Системы на базе поворотных цилиндров отличаются надежностью и способностью противостоять взлому отмычкой. Кроме этих достоинств, у качественных цилиндровых замков очень большой запас прочности и износостойкости. Также простота крепления и унифицированность размеров личинки замка способствует быстрой ее замене при поломке или утере ключа. Цилиндровые замочные устройства отличаются небольшими габаритами. Долговечность цилиндрового врезного замка достигается за счет применения направляющих из латуни и высокопрочного привода.

Второе место по популярности занимают сувальдные замочные устройства. Механизм основан на использовании нескольких сувальд – специальных кодовых пластин, которые смещаются лишь ключом с подходящим профилем. Сувальдный врезной замочный механизм отлично сопротивляется силовому вскрытию и срезанию запирающих ригелей. Производят и модели с возможностью перекодировки – это очень удобно, ведь при потере ключа не придется демонтировать весь замочный механизм. Сама процедура перекодировки при проведении ее специалистами занимает всего 5-10 минут.

Кодовые замки монтируются следующим образом: основную часть механизма размещают внутри тела двери, а снаружи остается лишь кодовая пластина с цифрами. Запор открывается заранее установленным цифровым сочетанием. С внешней стороны такой замочный механизм невозможно разобрать. Данный вид замочных устройств чаще применяют в офисах и на производственных предприятиях. Распространены они и в качестве запирающих механизмов подъездных дверей в многоквартирных высотных зданиях.

Кроме вышеперечисленных типов, для запирания деревянных дверных конструкций применяются скрытые механизмы блокировки с электрическими или электромагнитными элементами. Механизм врезают внутрь дверного тела и подключают к командной плате. Основное условие при монтаже врезного блокирующего устройства заключается в хорошей маскировке его местоположения. Часто электромеханические блокировщики сочетают с врезным замком цилиндрового типа.

При отсутствии электрического тока ригели находятся в пазах и дверь закрыта. То есть, если обрезать питающий замок кабель (при несанкционированном проникновении), механизм не разблокируется. Тут может помочь лишь родной ключ. При утере его заменить замочную личинку нетрудно. Такие замки невозможно вскрыть при помощи отмычки, потому что взломщик не сможет предугадать поведение механизма на сдвиг цилиндра.

Разновидности

Все магнитные замки делятся на несколько видов.

Пассивный

Этот механизм отличается простой конструкцией и напоминает те, что применяются в мебельных дверцах, но более мощные. Принцип работы заключается в том, что на косяк двери устанавливается пластина из стали, а на саму дверь – магнит. Когда эти элементы приближаются друг к другу, между ними срабатывает магнитное поле и дает двери надежно зафиксироваться в таком положении. Чтобы открыть створку, нужно приложить небольшое усилие, после чего пластины разомкнутся. Обычно эти механизмы монтируют на двери-гармошки, а если потребуется, то и на распашные створки, но для этого необходимо будет выбирать более мощные модели.

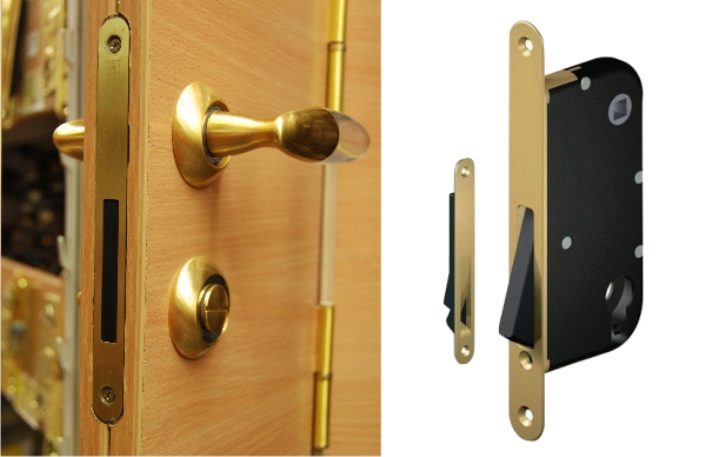

С ригелем

Эти устройства отличаются сложной конструкцией и в них есть, кроме магнитов, и механические компоненты. Внешне такие замки ничем не отличаются от обычных, но особенностью является отсутствие прижимной пружины. Сам ригель выполнен из намагниченного металла и при закрывании створки самостоятельно входит в паз на планке. Чтобы открыть такую дверь, необходимо будет нажать на ручку, после чего произойдет размыкание магнитов. Такие замки являются более надежными и пользуются большой популярностью в настоящее время.

Электромагнитный

Эти механизмы обычно монтируют на входных полотнах, но если потребуется, то можно их устанавливать и на межкомнатные. Открывается замок с помощью ключа, пульта ДУ, карточки и прочих приспособлений. Особенностью данного замка является то, что он может функционировать только при наличии подключения к внешнему источнику питания. Если же нет возможности подключить его к электросети, то замок не будет работать и постоянно находиться открытым.

Установка ответной части

Это наиболее сложная и ответственная часть врезки замка в межкомнатную дверь. Именно неправильно установленная или плохая проушина наиболее частая причина дребезга и перекоса двери, заедания замка, расшатывания косяка и порчи им отделки стены. Современная проушина языка замка во избежание этого состоит из 2-х деталей (кроме крепежных метизов): собственно проушины (накладки на косяк с вырезом под язык) и ловителя языка – пластикового короба (в продаже его почему-то называют декорирующим, хотя он не виден), прижатого проушиной. Короб демпфирует динамические нагрузки на язык и предохраняет материал косяка от непосредственного контакта с ним. В тех же целях проушина выполняется с регулируемым усом, см. далее.

О разметке под язык

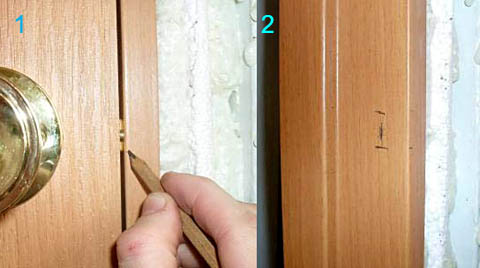

Разметка языка замка на косяке двери под ответную часть карандашом

Установка проушины начинается с разметки на косяке торца языка замка; к не привязывается все остальное. Обычно язык на косяке отмечают по рискам и промерам, см. рис. справа. Но гораздо точнее это можно сделать иными способами, разными для плоских и круглых замков. В первом («плоском») случае на обрез двери, упирающийся в четверть косяка, временно наклеивают подкладку толщиной ок. 2 мм, это величина эксплуатационного зазора закрытой двери. Простейший способ – сложить бумажку с несколько слоев, послюнить палец, приложить его к бумаге и тут же налепить ее на дверь. Затем на язык замка наносят смываемую краску (можно густо измазать его фломастером). Дверь теперь закрывают до прихлопа, т.е. до упора в четверть, и ключом несколько раз выдвигают язык до упора в косяк. На нем останется отметка, достаточно четкая, чтобы отбить полный контур языка.

Способ разметки центра ответной части круглого замка межкомнатной двери

В случае круглого замка дело снова упрощается. Мазать его язык краской не надо, тем более что он скошенный и в разрезе сложной конфигурации. Но нужно не торопиться в торце двери сверлить отверстие (гнездо) 23 мм под корпус замка. Сверлят отверстие в полотне 50 или 54 мм под розетки, а в торце пока оставляют пионерное диаметром 4 мм. Затем дверь закрывают до прихлопа (без подкладки), со стороны личинки просовывают 4 мм саморез и отмечают им центр языка на косяке. Как это выглядит при открытой двери, для наглядности показано на рис. справа, но на самом деле дверь должна быть закрыта. Кончик самореза уйдет на 1-1,5 мм по ходу открывания двери, что и даст требуемый эксплуатационный зазор.

Монтаж проушины и ловителя

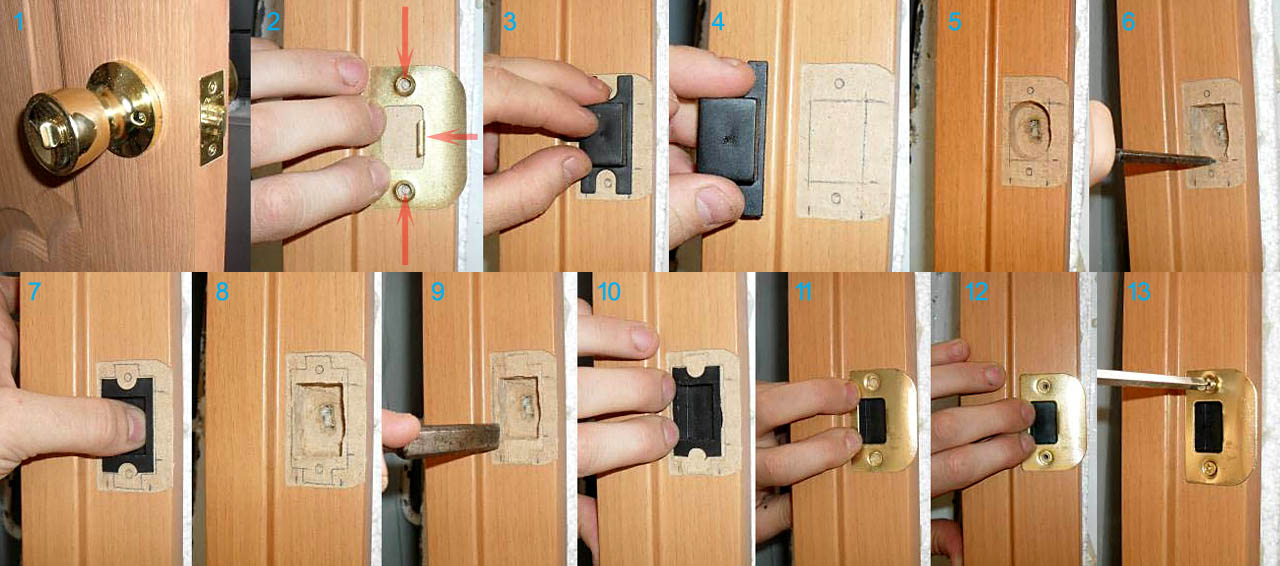

Установка ответной части замка межкомнатной двери после разметки следа языка на косяке двери осуществляется пошагово в след. порядке (см. также рис.):

Установка ответной части замка межкомнатной двери

Замок должен быть полностью собран на месте и надежно закреплен;
Проушину переворачивают (она симметрична относительно горизонтальной оси), прикладывают по месту так, чтобы вертикальные оси языка и проушины совпали и размечают ее крепежные отверстия (отмечено стрелками). Регулировочный ус (тоже отмечен стрелкой) не гните и не отламывайте! На этом же шаге выбирается потай глубиной в толщину проушины;
Аналогично прикладывают ловитель и рисками от руки отмечают наружный контур его лотка;
Отбивают наружный контур лотка ловителя по месту;
Насверливают гнездо под ловитель. Делать это пером, как на поз. 5, вообще-то не надо, особенно если косяк из МДФ: сквозная пробоина от направляющего зуба ослабит косяк

Лучше насверлить по углам спиральным сверлом;
Стамеской выбирают гнездо ловителя;
Ловитель прикладывают уже в рабочем положении;
Отмечают его внешний контур;
Выбирают потай под ловитель;
Ловитель ставят на место;
Накрывают его проушиной уже в рабочем положении;
Сверлят по месту отверстия под мелкие саморезы, диаметром на 1,5-2 мм меньше штатных;
Временно крепят проушину мелкими саморезами;
Проверяют ход языка (не заедает ли) и люфт закрытой двери – есть, нет;
Тугой ход языка и люфт закрытой двери устраняют, снимая проушину и осторожно подгибая/отгибая ее регулировочный ус;
Крепят ответную часть окончательно штатным крепежом.
