Гост 10616-90 (ст сэв 4483-84) вентиляторы радиальные и осевые. размеры и параметры

Классификация вентиляторов по основным параметрам

Вентиляторы – механические приборы, предназначенные для перемещения, подачи или отсоса воздушных и газовых масс. Циркуляция воздуха происходит за счет разности давлений между каналом входа и выхода вентиляционной установки.

Вентиляторы используются повсеместно. Незаменимы приборы при обустройстве приточно-вытяжного вентиляционного комплекса здания, обдуве рабочих элементов в кондиционерах и устройствах обогрева.

Вентиляторы рассчитаны на работу с газами, степень сжатия которых не превышает 1,15. При этом разность показателей давления на входе/выходе ограничена 15 кПа – при большем показателе используют компрессор

Общая классификация вентиляционных установок базируется на разных параметрах.

Среди основных критериев градации можно выделить:

конструкция и принцип работы устройства;
назначение и условия функционирования вентилятора;
способ установки;
методы соединения прибора с электродвигателем;
технические особенности: степень защиты IP, создаваемое давление, потребляемая мощность, частота вращения, КПД и уровень акустического давления.

По типу конструкции выделяют пять модификаций вентиляторов: осевые, центробежные, диагональные, диаметральные и безлопастные.

Диагональные и диаметральные агрегаты считаются разновидностью двух основных групп вентустановок: осевых и центробежных. Принципиально отличаются от своих собратьев новые безлопастные изделия

Исходя из условий эксплуатации, разделяют следующие виды газодувных машин:

приборы общего использования;
вентиляторы особого назначения.

К первой группе относятся агрегаты, рассчитанные на работы с воздушными и неактивными газовыми потоками, температура которых не превышает +50°С. Вторая группа включает спецоборудование: термостойкие, взрывозащищенные, пылевые, коррозионно-устойчивые и дымоудаляющие.

По способу монтажа различают:

стандартные – установка осуществляется на опору;
крышные – монтаж на кровле здания;
канальные – размещаются внутри вентиляционного воздуховода;
многозональные – модели, рассчитанные на подсоединение к нескольким воздушным каналам.

В качестве привода вентиляционной установки используются электродвигатели.

Возможно несколько способов сцепки движка с крыльчаткой:

непосредственное соединение;
клиноременная передача;
бесступенчатая сцепка.

После определения подходящего вида вентилятора подбираются модель с оптимальными техническими характеристиками.

В учет берется площадь обслуживания, место установки, допустимый уровень шума, влажность помещения, необходимость защиты прибора от попадания посторонних предметов

Монтаж таймера вытяжного вентилятора

Итак, первое, что необходимо сделать, это отключить подачу электричества к месту монтажа соответствующим защитным автоматом в электрическом щитке.

Теперь подготавливаем таймер к подключению по схеме, указанной выше. Так как провода у прибора многожильные, удобнее всего для монтажа воспользоваться зажимными клеммами WAGO.

В первую очередь соединяем один красный и один черный провод вместе, помещая их в одно гнездо клеммы – это будут контакты для подключения общего нуля.

Теперь подключаем таймер к питающему кабелю, согласно схеме. Должно получится вот так:

КРАСНЫЙ оставшийся свободным провод – подключаем к ФАЗЕ

ЧЕРНЫЙ оставшийся свободным провод – подключаем к ФАЗЕ, идущей с выключателя

ОБЪЕДИНЕННЫЕ КРАСНЫЙ И ЧЕРНЫЙ провода – подключаем К ОБЩЕМУ НУЛЮ

Оставшиеся ДВА БЕЛЫХ провода, подключаются непосредственно к вытяжному вентилятору.

Так как провода достаточно короткие, их необходимо нарастить.

Подробно об установке вытяжного вентилятора, мы уже писали ЗДЕСЬ. Сам таймер, чаще всего, прячется за вентилятором, в вентканале.

После завершения подключения таймера и установки вентилятора, можно включать подачу электричества и проверять работу таймера. На этом подключение завершено.

Почему вентилятор с таймером лучше?

Стоит сразу заметить, что мы не призываем совсем отказываться от гигростатов в пользу таймеров, но, говоря в целом, люди больше нуждаются именно в вентиляторах с таймером.

Если в вашей ванной бывает высокая влажность, то просто установите таймер на продолжительный режим. Если же влажность в ванной зашкаливает постоянно, то вам нужен гигростат.

Однако, если у вас нет особых проблем с влажностью и вам нужна элементарная вентиляция помещения и ощущение свежести, то вентилятор с таймером – самый лучший выбор.

В случае, если вы надолго уезжаете из дома и знаете, что влажность может подскочить, то вам необходим вентилятор с регулятором влажности. Но, если вы дома, а ваша семья регулярно использует ванную в течение дня, то гигростат не нужен. А вот таймер – в самый раз.

И еще самый простой пример: вам нужно выкупать ребенка, который немного приболел. Иногда в таких ситуациях люди даже полотенце под дверь укладывают, чтобы исключить малейший сквозняк и воздухообмен, т.к ребенок моментально простужается. В таких случаях в ванную напускают побольше горячей воды, чтобы там было жарко как в бане, а уж после заносят ребенка и купают. И тут, вдруг раз, вентилятор с датчиком влажности решает, что у вас слишком влажно и начинает работать на полную мощность, выключить вы ее уже не можете.

Кроме того, что при покупке вентилятора важно не ошибиться в выборе, но еще вентилятор нужно правильно установить. Очень важно не перемудрить

О том, как правильно установить вентилятор читайте в нашей статье: 5 советов по установке вентилятора в ванной.

Подключение вентилятора 2108, 2109, 21099

До 1998 года выпуска на автомобилях со старым монтажным блоком предохранителей 17.3722 (пальчиковые предохранители) в цепь вентилятора было включено реле 113.3747. После 1998 года такое реле отсутствует.

Так же до 1998 года применялся датчик включения ТМ-108 (температура замыкания его контактов 99±3ºС, размыкания 94±3ºС), после 1998 года ТМ-108-10 с аналогичными температурными диапазонами или его аналоги разных производителей. Датчик ТМ-108 работает только в паре с реле, усиленный под большой ток ТМ-108-10 может работать как с реле, так и без него.

Схема включения вентилятора охлаждения двигателя на ВАЗ 2109 с монтажным блоком 17.3722

Электродвигатель вентилятора
Датчик включения электродвигателя
Монтажный блок
Выключатель зажигания

К9 — Реле включения электродвигателя вентилятора. А — К выводу “30” генератора

Схема включения вентилятора охлаждения двигателя на ВАЗ 2109 с монтажным блоком 2114-3722010-60

Электродвигатель вентилятора
Датчик 66.3710 включения электродвигателя
Монтажный блок

А — К выводу “30” генератора

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ

Габаритные размеры вентиляторов центробежных ВЦ 4-70.

№ вент.	Размеры, мм
A	A1	A2	A3	A4	a1	a2	Lmax	I	h	L1	L1
2,5	162	100	100	205	205	175	175	625	140	320	35	300
3,15	205	200	200	255	255	221	221	625	162	410	93	400
4	260	200	200	310	310	280	280	820	192	520	110	500
5	324	300	300	380	380	350	350	1025	252	650	93	600
6,3	410	400	400	470	470	441	441	1250	298	720	113	700
8	520	600	600	600	600	560	560	1470	378	905	212	1050
№ вент.	Размеры, мм	N	n	n1	n2
L3	D	D1	d	d1	d2	t1	T2
2,5	260	253	280	7	7	10	100	100	8	8	1	1
3,15	220	318	345	7	7	10	100	100	8	12	2	2
4	290	405	430	7	7	10	100	100	8	12	2	2
5	410	510	530	7	7	15	100	100	16	16	3	3
6,3	510	640	660	7	7	15	100	100	16	20	4	4
8	606	820	850	11	11	15	150	150	16	16	4	4

Габаритные размеры вентиляторов ВЦ 4-70

№ вент.	Размеры, мм
Пр135°,Л135°	Пр270°,Л270°	Пр315°,Л315°
B	b	H	B	b	H	B	b	H
2,5	535	204	235	417	219	189	539	204	173
3,15	670	258	297	516	277	238	670	258	218
4	856	322	376	642	351	301	856	322	273
5	103	420	482	790	454	389	103	420	357
6,3	128	526	605	985	564	487	128	562	447
8	162	664	764	124	714	614	162	664	564
№ вент.	Размеры, мм
Пр0°,Л0°	Пр45°,Л45°	Пр905°,Л90°
B	b	H	B	b	H	B	b	H
2,5	465	189	198	408	173	355	417	220	276
3,15	580	238	239	515	218	413	516	277	342
4	728	301	291	648	273	500	642	351	428
5	915	389	340	940	357	612	790	454	526
6,3	114	487	420	105	447	760	985	564	656
8	145	614	533	132	564	965	124	714	836

Габаритные размеры вентиляторов центробежных ВЦ 4-70 1-е исполнение.

№ вент.	Размеры, мм
A	A1	A2	A3	A4	a1	a2	Lmax	I	h	L1	L2
10	650	750	750	750	750	700	700	1439	452	1212	296	1245
12,5	813	750	750	930	930	875	875	1270	542	1350	300	1260
№ вент.	Размеры, мм	N	n	n1	n2
L3	D	D1	d	d1	d2	t1	T2
10	990	1006	1040	10	10	15	150	150	16	20	5	5
12,5	1260	1270	1310	10	12	24	150	150	24	24	5	5

Габаритные размеры вентиляторов ВЦ 4-70

№ вент.	Размеры, мм
Пр135°,Л135°	Пр270°,Л270°	Пр315°,Л315°
B	b	H	B	b	H	B	b	H
10	2012	820	952	1533	888	762	2012	820	695
12,5	2520	1030	1180	1905	1105	948	2520	1030	880
№ вент.	Размеры, мм
Пр0°,Л0°	Пр45°,Л45°	Пр905°,Л90°
B	b	H	B	b	H	B	b	H
10	1813	762	646	1645	695	1192	1533	888	1052
12,5	2252	948	800	2060	880	1490	1905	1105	1303

Габаритные размеры вентиляторов центробежных ВЦ 4-70 5-е исполнение.

№ вент.	Размеры, мм
A	A1	A2	a1	a2	Lmax	I	h	L1
10	650	750	750	700	700	1486	452	1212	323
12,5	813	930	930	875	875	1665	542	1350	300

№ вент.	Размеры, мм	N	n
L2	L3	L4	L5	L6	D	D1	d1
10	630	16	607	962	708	1006	1040	10	16	20
12,5	662	24	615	1240	735	1270	1310	12	24	24

Если вентилятор охлаждения не работает

Для привода вентилятора устанавливается электродвигатель постоянного тока с возбуждением от постоянных магнитов МЭ-272 или аналогичные ему. Технические данные электровентилятора и датчика включения вентилятора:

Номинальная частота вращения вала электродвигателя с крыльчаткой, 2500 – 2800 об/мин.
Потребляемая сила тока электродвигателя, 14 А
Температура замыкания контактов датчика, 82±2 град.
Температура размыкания контактов датчика, 87±2 град.

Вентилятор системы охлаждения может не включаться из-за:

неисправности электропривода;
перегоревшего предохранителя;
неисправного термостата;
вышедшего из строя термодатчика включения кулера;
неисправного реле ВО;
обрыва электропроводки;
неисправной пробки расширительного бачка.

Предохранитель ВО находится в монтажном блоке моторного отсека автомобиля и имеет обозначение F7 (20 А). Проверка производится с помощью автомобильного тестера, включенного в режиме пробника.

В автомобиле с карбюраторным мотором необходимо проверить датчик — включить зажигание и замкнуть между собой два провода, идущие к датчику. Вентилятор должен включиться. Если этого не произошло, проблема точно не в датчике.
Для инжекторных авто необходимо прогреть мотор до рабочей температуры, и рассоединить разъем датчика, отключив его от бортовой сети машины. В этом случае контроллер обязан запустить вентилятор в аварийном режиме. Электронный блок воспринимает это как сбой в системе охлаждения, и заставляет работать привод вентилятора в постоянном режиме. Если привод запустился – датчик неисправен.

Разновидности бытовых вентиляционных моделей

Бытовые вентиляторы дополнительно классифицируются по месту установки.

Оконные. Прибор монтируется в форточку или стену возле окна, воздуховод отсутствует. Такое оборудование преимущественно используется в общественных заведениях: кафе, парикмахерских и т.д. Самостоятельная врезка в установленные ПВХ-окна проблематична.

Оконные вентиляторы производятся с круглым и квадратным профилем. Некоторые модели оснащаются обратным клапаном, препятствующим проникновению пыли вовнутрь жилья

Кухонные. Выводят пары и различные запахи, возникающие во время готовки. Вентилятор монтируется непосредственно в вытяжной зонт. Исходя из конструкции различают плоские, купольные и встроенные вытяжки. Кухонные вентиляторы должны быть жаропрочными и иметь внешнюю защитную сетку.

Оборудование для санузла. Для повышения эффективности вытяжной вентиляции туалета и ванной комнаты используются накладные настенные и потолочные вентиляторы. Компактные агрегаты экономичны и просты в установке.

Внутренняя часть корпуса помещается в вентканал, а наружная выступает и закрывается вентиляционной решеткой. В ванной комнате целесообразно использовать вентилятор с гидродатчиком

Независимо от типа выбранного вентилятора, особое внимание следует уделить маркировке прибора, а именно – степени защиты IP. Стандарт IP характеризует защищенность оборудования в не агрессивной среде

Первая цифра имеет значение в диапазоне 0-6 и указывает на уровень защищенности от проникновения посторонних предметов, пыли и контакта с руками

Уровень защиты от попадания вовнутрь корпуса влаги указывает вторая цифра маркировки.

Высока вероятность проникновения воды в приборы со значением «0». Они допустимы к установке только в «сухих» помещениях. Наивысшая степень защиты «8» гарантирует сохранность вентилятора при полном погружении в воду

Замена электровентилятора в авто

Ставим автомобиль на ровной поверхности, обездвиживаем его стояночным тормозом.
Открываем капот, отключаем минусовую клемму.
Ключом на 10 откручиваем крепления корпуса воздушного фильтра.
Отверткой ослабляем хомут воздуховода на датчике расхода воздуха и снимаем гофру.
Откручиваем саморезы, фиксирующие крышку корпуса воздушного фильтра, извлекаем фильтрующий элемент.
Ключом на 8 откручиваем крепление воздухозаборника и демонтируем его.
Ключом на 10, потом на 8 откручиваем гайки крепления кожуха вентилятора по периметру (всего 6 штук).
Отключаем колодку проводов на разъеме вентилятора.
Аккуратно извлекаем кожух вентилятора вместе с приводом.
Ключом на 10 откручиваем 3 болта, удерживающих электродвигатель на кожухе.
Ставим на его место новый.
Устанавливаем конструкцию на место, фиксируем, подключаем разъем.
Дальнейший монтаж производим в обратном порядке.

АКУСТИЧЕСКИЕ ХАРАКТЕРИСТИКИ

№ вент.	n,мин-1	Значение Lpl, дБ в октавных полосах f,Гц	Lpa,дБА
125	250	500	1000	2000	4000	8000
2,5	1350	61	69	62	60	58	50	41	67
2750	73	76	84	77	75	73	65	84
3,15	1350	68	76	69	67	65	57	48	74
2850	81	84	92	85	83	81	73	92
4	880	68	76	69	67	65	57	46	73
1380	77	85	78	76	74	66	57	82
2850	90	93	101	94	92	90	82	101
5	920	73	81	71	72	70	62	53	78
1420	84	92	85	83	81	73	64	89
6,3	935	81	89	82	80	73	70	61	86
1435	92	100	93	91	89	81	72	97
8	960	91	99	92	90	88	80	71	96

Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенного в таблице. На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.

Типы вентиляторов по способу монтажа

Как было обозначено выше, по методу монтажа вентиляционные устройства делятся на 4 группы: стандартные, крышные, канальные и многозональные.

Обычные вентиляторы, как правило, идут в комплекте с опорной рамой или держателем. Их монтаж не вызывает каких-либо сложностей.

Крышные агрегаты устанавливаются на кровле постройки и выступают заключительным звеном вентиляционной системы здания. Такие вентиляторы подвергаются воздействию негативных внешних факторов (дождь, снег, порывы ветра), поэтому изготавливаются из особо прочных материалов. Практически все модели оснащаются защитным конусом, предупреждающим засорение корпуса.

Кровельные вентиляционные приборы работают по осевому или центробежному принципу. Первый вариант чаще используют для обычной среды, а второй – для пылевой и агрессивной

При выборе крышного вентилятора учитывают специфику обустраиваемого помещения. Например, для детского сада, больницы или школы подбирается модель с низким уровнем шума. Для производственного цеха приоритетом будет мощность оборудования.

Канальные вентиляционные установки размещаются в вентканалы и осуществляют вытяжку и приток воздуха через систему воздуховодов. Конструкция канальных вентиляторов обычно диагонального или радиального типа, реже – аксиального.

Выбор прибора осуществляется с привязкой к форме воздуховода. Выпускаются агрегаты для круглых, квадратных и прямоугольных шахт.

Канальные вентиляторы прямоугольной или квадратной формы выполняются из металла, круглые – из пластика. Металлический кожух износоустойчив и прочен, а пластиковый – менее шумный

Многозональные вентиляционные установки оснащены корпусом, позволяющим подсоединить несколько всасывающих воздуховодов, которые исходят из разных зон. Такие вентиляторы незаменимы в помещениях, где требуется обустроить вытяжку в разных комнатах, а отводящий воздуховод всего один.

Многоканальные агрегаты позволяют оптимизировать комплекс воздуховодов, сократить капитальные расходы и трудоемкость работ по обустройству вентиляционной системы дома

Дополнительное преимущество – упрощение эксплуатации. Обслуживать необходимо один, а не несколько вентиляторов.

Модернизация схемы управления

Вентилятор охлаждения на десятке включается при тепературе 100-105°C, тогда как нормальной рабочей
температурой двигателя является 85-90°С, получается вентилятор включается при перегреве двигателя, что естественно сказывается негативно.

Эту проблему можно решить двумя способами: настроить температуру включения в «мозгах» или сделать кнопку. Мы остановимся на втором. Включение вентилятора с кнопки очень удобно: попал в затор — включил, выехал — выключил, и никого перегрева.

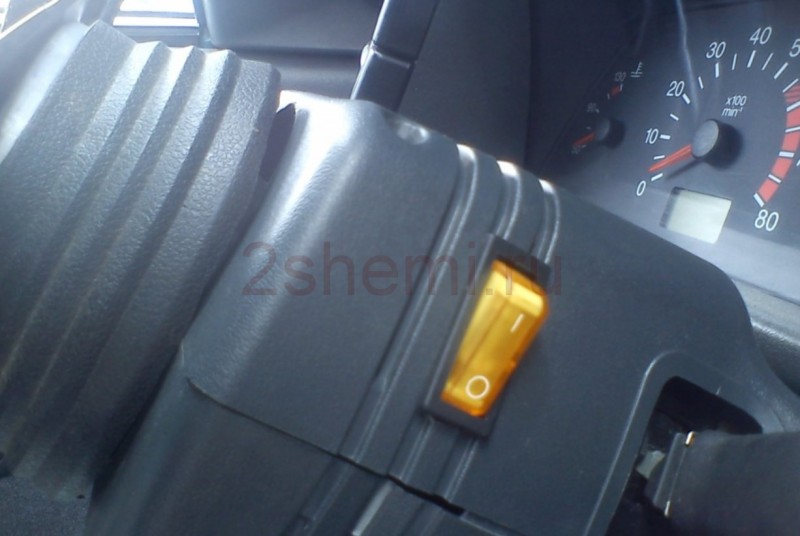

В салоне была установлена кнопка выбора режима работы вентилятора (отключен постоянно, включен постоянно, включение автоматически посредством датчика) — этот «тюнинг» не является обязательным, но будет очень полезным дополнением.

На контактах реле 87, 30, на проводе от аккумулятора к предохранителю и массе вентилятора будет большой ток и по этому там обязательно используем провода, сечением не менее 2 мм иначе более тонкий провод не выдержит и сгорит.

Как работает вентилятор с регулятором влажности?

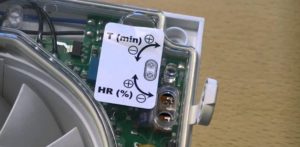

Регулировка датчика влажности осуществляется винтами

Для чего нужен гигростат в вентиляторе? Будь то вентиляторы Electrolux, Soler & Palau, VENTS или “Эра”, не важно, но большинство из них, предназначенных для ванной, существуют и в базовой комплектации, и с гигростатом, и с таймером, и с гигростатом и таймером вместе (соответственно, цена изменяется в зависимости от вашего выбора). Гигростат – это датчик, расположенный внутри модуля вентилятора и определяющий уровень влажности воздуха и в соответствии с полученными результатами выключающий или включающий вентилятор

При необходимости он может быть установлен и отрегулирован самостоятельно, так что, даже если в воздухе повышенная влажность, гигростат будет включать вентилятор снова и снова до тех пор, пока влажность не будет устранена

Гигростат – это датчик, расположенный внутри модуля вентилятора и определяющий уровень влажности воздуха и в соответствии с полученными результатами выключающий или включающий вентилятор. При необходимости он может быть установлен и отрегулирован самостоятельно, так что, даже если в воздухе повышенная влажность, гигростат будет включать вентилятор снова и снова до тех пор, пока влажность не будет устранена.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Технические характеристики вентиляторов ВЦ-4-70.

Типо-размер вентилятора	Электродвигатель	Параметры в рабочей зоне	Масса вентилятора, не более, кг	Виброизоляторы
Типо-размер	Мощность, кВт	Частота вращения, мин-1	Производительность, тыс.м3/час	Полное давление, ПА	Тип	Кол-во
ВЦ 4-70 № 2,5	АИР56А4	0,12	1500	0,45-0,85	170-110	20,7	ДО38*	4*
АИР63А4	0,25	1500	0,4-0,9	177-128	27,0	ДО38*	4*
АИР63А2	0,37	3000	0,85-1,65	490-300	31,5	ДО38*	4*
АИР63В4	0,55	3000	0,85-1,75	720-450	22,2	ДО38*	4*
АИР71А2	0,75	3000	0,85-1,7	800-540	34,5	ДО38*	4*
ВЦ 4-70 №3,15	АИР56А4	0,12	1500	0,76-1,15	185-175	30,0	ДО38	4
АИР56В4	0,18	1500	0,76-1,82	185-110	30,0	ДО38	4
AИP63А4	0,25	1500	0,85-1,84	280-170	30,8	ДО38	4
АИР63В4	0,37	1500	0,9-1,95	370-230	29,9	ДО38	4
AHP71В2	1,1	3000	1,65-3,80	830-480	37,0	ДО38	4
5A80МА2	1,5	3000	1,8-4,0	1200-680	38,9	ДО38	4
5A80МВ2	2,2	3000	1,7-4,0	1350-880	40,1	ДО38	4
ВЦ 4-70 №4	АИР63А6	0,18	1000	1,4-2,6	175-199	46,3	ДО38	4
АИР68В6	0,25	1000	1,4-2,7	210-120	46,2	ДО38	4
АИР71А6	0,37	1000	1,3-2,7	270-180	51,6	ДО38	4
AИP71А4	0,55	1500	2,3-4,0	480-314	52,2	ДО38	4
AИP71D4	0,75	1500	2,2-4,1	500-300	51,5	ДО38	4
AИP80А4	1,1	1500	2,0-4,2	560-330	54,8	ДО38	4
AИP100S2	4	3000	2,8-7,5	2060-1275	72,0	ДО39	4
AИP100L2	5,5	3000	4,3-8,3	2200-1250	72,2	ДО39	4
AИP112M2	7,5	3000	4,3-8,8	2850-1800	89,8	ДО39	4
ВЦ 4-70 №5	AИP71B6	0,55	1000	2,75-4,1	340-315	92	ДО39	5
AИP80A6	0,75	1000	2,75-5,6	340-215	95	ДО39	5
AИP80B6	1,1	1000	3,0-5,7	460-315	97	ДО39	5
АИР80B4	1,5	1500	4,5-5,3	700-680	96	ДО39	5
АИР9L4	2,2	1500	4,3-5,6	810-500	101	ДО39	5
АИР9L4	3	1500	4,2-8,5	810-620	107	ДО39	5
ВЦ 4-70 №6,3	АИР80B6	1,1	1000	4,7-7,3	380-350	144	ДО40	5
АИР90L6	1,5	1000	5,8-8,6	470-430	162	ДО40	5
АИР100L6	2,2	1000	5,6-11,3	560-350	180	ДО40	5
АИР100L6	3	1000	6,2-11,5	750-530	160	ДО40	5
АИР100L4	4	1500	7,2-12,3	885-780	179	ДО40	5
АИР112М4	5,5	1500	8,6-12,0	1320-1250	200	ДО40	5
АИР13254	7,5	1500	8,6-17,5	1320-800	201	ДО40	5
АИР132М4	11	1500	9,5-17,8	1750-1200	257	ДО40	5
ВЦ 4-70 №8	5AM112M	3	750	7,56-10,6	717-680	257	ДО41	6
АИР112M	4	1000	9,5-17,0	640-570	277	ДО41	6
АИР132S6	5,5	1000	12,0-17,0	950-880	293	ДО41	6
АИР132M6	7,5	1000	12,0-23,0	950-580	337	ДО41	6
АИР160S6	11	1000	13,0-24,0	1280-900	466	ДО44	6
ВЦ 4-70 № 10(1)	АИР132M8	5,5	750	14,8-28,85	736-387	466	ДО43	5
5A160S8	7,5	750	14,7-30,26	860-438	508	ДО43	5
5A160M8	11	750	16,64-35,2	1059-570	533	ДО43	5
5A160M6	15	1000	19,53-40,2	1517-774	533	ДО43	5
АИР180M6	18,5	1000	22,11-25	1834-800	568	ДО43	5
5A200M6	22	1000	25-46,7	1800-1007	643	ДО43	5
ВЦ 4-70 №10(5)	АИР132S6	5,5	615	12,8-26,0	580-430	770	ДО43	6
АИР132M6	7,5	685	14,2-28,0	720-540	810	ДО43	6
АИР160S6	11	770	16,0-33,7	910-690	840	ДО43	6
AИP160M6	15	865	18,0-37,0	1150-860	910	ДО43	6
ВЦ 4-70 №12,5(1)	АИР180M8	15	750	26,9-55,24	982-377	715	ДО43	6
5A200M8	18,5	750	28,7-59,1	1362-685	790	ДО43	6
5A200L8	22	750	32,0-65	1375-932	815	ДО43	6
5A225M8	30	750	32,68-62,0	1644-1130	875	ДО43	6
ВЦ 4-70 №12,5(5)	AИP160S6	11	536	22,0-45,0	700-250	1090	ДО43	6
AИP160M6	15	602	25,0-51,5	880-680	1110	ДО43	6
AИP180M6	18,5	685	27,0-57,0	1150-840	1180	ДО43	6
АИР200M6	22	685	27,0-57,0	1150-840	1240	ДО43	6
АИР200L6	30	768	31,0-63,5	1450-1120	1270	ДО43	6
ВЦ 4-70 №16(5)	5А160М8	11	415	27,0-60,0	480-370	2200	ДО45	7
AИP160M8	15	415	27,0-69,0	540-420	2250	ДО45	7
5А200М8	18,5	415	34,0-71,0	690-520	2250	ДО45	7
5А200L8	22	465	37,0-78,0	800-600	1240	ДО45	7
5A200L6	30	550	42,0-88,0	980-730	2300	ДО45	7
5AM250S6	45	550	45,0-94,0	1200-900	2400	ДО45	7
5AM250M6	55	625	45,0-108,0	1420-1100	2600	ДО45	7
