Вибростол для тротуарной плитки своими руками: пошаговая инструкция

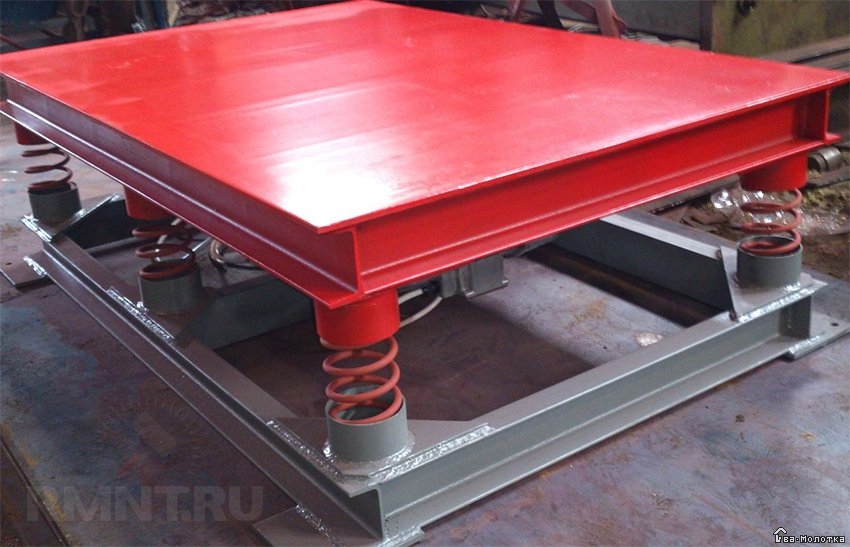

Что такое вибростол для плитки

Это вибропресс, предназначенный для производства отделочного материала разных видов:

брусчатки;
плитки;
элементов конструкции ступеней;
стеновых блоков;
заборных секций из бетона;
пеноблоков;
подоконников и др.

Механизм действия такой конструкции основан на способности продуцировать вибрационные волны, благодаря чему опорная рама совершает до 3000 колебательных движений за 1 минуту. Это позволяет уплотнять цементный раствор в формах, установленных на виброплощадке. В результате качество бетонных изделий многократно увеличивается: исчезают пузырьки воздуха из слоя материала, структура становится более равномерной, устраняется слоистость. Благодаря этому срок службы плитки возрастает. Она приобретает устойчивость к воздействию высоких нагрузок.

Как сделать вибростол своими руками с горизонтальной вибрацией

Размеры вибростола для плитки

размеры столешницы целесообразно сделать 600х600 или
удлинить одну или обе стороны. Делать их уже – нецелесообразно, т.к. при
вибрировании формы имеют свойство перемещаться и их нужно постоянно «ловить»
или же устанавливать меньше и располагать строго по центру. Слишком узкий стол
снижает производительность вибростола и является довольно неустойчивой
конструкцией.

Примечание. На размеры вибростола влияет и запланированный
объем производства, чем он больше, тем больше должны быть размеры столешницы. В
свою очередь, увеличение габаритов столешницы выдвигает повышенные требования к
материалу ее изготовления, к устойчивости станины и мощности двигателя.

высота вибростола. Рассчитывается исходя из физиологических
параметров человека, который будет работать за столом. При среднем росте
удобной высотой является 900-1000 мм.

Примечание. Определяясь с высотой стола, учтите способ его
установки. Если ноги стола будут укапываться и цементироваться их нужно сделать
длиннее. Если конструкция будет мобильной – такой высоты достаточно.

{banner_link_2}

Инструмент:

сварочный аппарат;
дрель;
болгарка.

Материалы для изготовления стола:

материал для столешницы. В качестве такового можно
использовать фанеру или металл. Фанерная столешница (14 мм) за счет малого веса
позволяет передать большую вибрацию от вибродвигателя, к тому же значительно
снижается уровень шума при работе. Но большинство пользователей отдает
предпочтение металлу, стальному листу толщиной в 5-10 мм, в виду большего
ресурса его использования.
Столешница для вибростола из ДСПСтолешница для вибростола из листовой стали

Примечание. Более тонкий лист следует усилить металлической
трубой или уголком, приварив их по периметру и по центру.

металлический уголок 50х50 мм (136 руб/м.п.). Для окантовки
столешницы. Такой бортик не позволит формовочным емкостям сместиться с
поверхности во время вибрации;
Бортик вибростола из уголкаОграничитель края вибростола из уголка

швеллер для крепления мотора (от 211 руб/м.п.).
Приваривается в центре под столешницей. В нем просверлены отверстия под болты
для крепления мотора;
Швеллер для крепления вибромотораКрепление для вибромотора

металлические трубы для ног опоры – 40х40 при толщине в 2 мм (107 руб/м.п.);

трубы для формирования верхних перекладин – 40х20 при
толщине в 2 мм. (84 руб/м.п.) и нижних перекладин – 20х20 при толщине в 2 мм.
(53 руб/м.п.). Если используется одинаковый размер заготовок, нужно брать более
массивные, т.к. они должны выдерживать вес столешницы и размещенных на ней
форм;

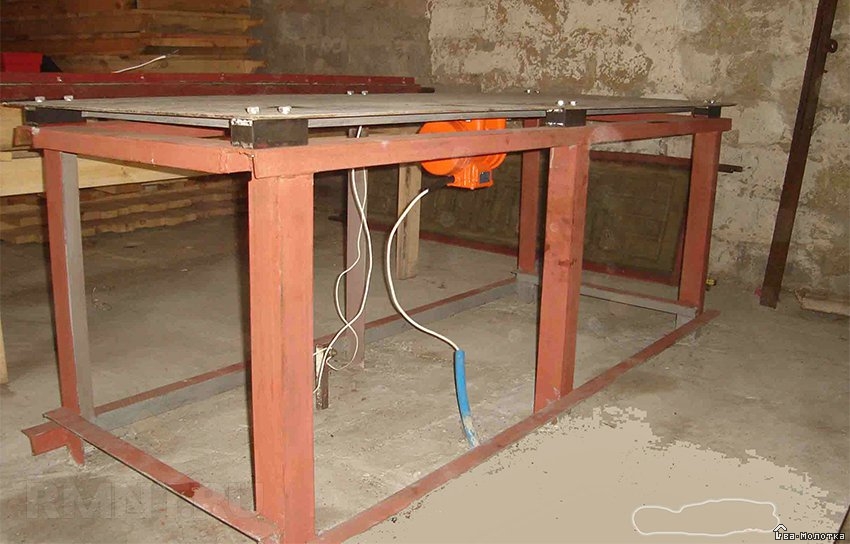

Конструкция рамы вибростола для плиткиРама с опорами для вибростола

металлические пластины для формирования подошвы ног опоры.
Подойдет лист металла толщиной в 2 мм с размерами не менее 50х50;
Устройство каркаса вибростола

пластина для установки электрооборудования;

пружины. Их назначение обеспечить вибрацию. Пружины можно
приобрести на авторазборке. По отзывам пользователей отлично подходят пружины с
мопедов. Устанавливаются пружины по углам стола. При значительной площади
рабочей поверхности устанавливается дополнительная пружина по центру. При этом
изменяется конфигурация опоры и место установки двигателя;

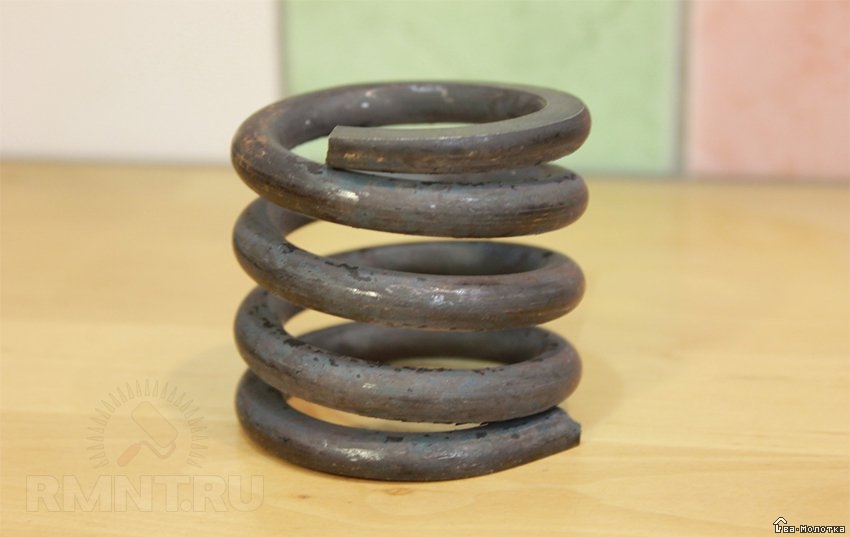

Пружины для вибростолаПружины для вибропресса

К сведению. Стоимость пружины диаметром 53 мм, высотой 113
мм. для скутера составляет 500 руб.

болты для установки на них пружин. Или заготовки трубы,
длиной 50-70 мм и диаметром, превышающим диаметр пружин на 5-10 мм, которые
будут выполнять функцию стакана для пружины;
Стаканы для пружин вибростолаМесто крепления стаканов для пружин вибростола

Примечание. При диаметре стакана существенно превышающем
диаметр пружины будет происходить неравномерная вибрация и износ пружин. А
столешница будет раскачиваться, а не вибрировать.

болты и шайбы (4 шт). Предназначены для крепления двигателя;

электрический кабель достаточного сечения, розетка,
выключатель, автоматический выключатель;

электромотор (вибратор или вибродвигатель для вибростола).
Крепление электромотора для вибростолаЭлектрический двигатель для вибростола

Инструкция по изготовлению вибростолов

Если вы не готовы потратить деньги на агрегат, который пригодится вам единожды, но желание сэкономить на покупке тротуарной плитки высоко, стоит попытаться изготовить вибростол своими руками. Что же необходимо, чтобы изготовить вибростол своими руками:

чертеж;
четыре стальные трубы;
уголок (швеллер);
металлический лист для изготовления столешницы;
болгарка или электроножницы для работы с металлическими элементами;
вибромотор на 220 В нужной мощности и четыре болта для его закрепления;
сварочный аппарат;
дрель.

В том случае, если все необходимое есть у вас в наличии, можно приступать к изготовлению вибростола своими руками.

Оптимальные размеры основания стола — 70 смx70 см, однако каждый мастер вправе изготовить стол таких размеров, которые соответствуют его потребностям. Чем больше объем производства, тем, соответственно, шире должна быть вибрирующая поверхность стола и мощнее двигатель. Основание легко сделать из металлического уголка (достаточно 50×50 мм) или швеллера. Отдельные элементы его можно соединить при помощи электросварки или болтов. В последнем случае конструкция получится разборной. Это удобно, если вы собираетесь перемещать ее с одного объекта на другой. Однако болты имеют свойство расшатываться, поэтому жесткость конструкции уменьшится.
К готовому основанию необходимо присоединить ножки из стальных труб. Для придания устойчивости агрегату к ним либо приваривают металлические пластины, либо закапывают их в землю и заливают цементным раствором. Первый вариант используют, если требуется передвижная конструкция. Во втором случае стол будет стационарным.

При изготовлении ножек нужно учесть три момента:

вибромотор не должен касаться земли;
высота ножек должна быть такой, чтобы мастеру было удобно работать, не нагибаясь;
все 4 ножки должны быть строго одинаковых размеров, иначе столешница будет располагаться под углом и бетонная смесь станет вытекать при вибрации.

После того, как вы подготовили основание, пора приступать к изготовлению столешницы. Для этого в каждый угол, а также в центр основания необходимо закрепить шесть стальных пружин. Приобрести их можно на авторынке. Пружины от мопеда, разрезанные на две части, отлично подойдут для изготовления вибростола. Также пригодны пружины от амортизаторов или клапанов автомобильного мотора.

В качестве рабочей вибрирующей поверхности часто используют лист стали с бортиками, к которому снизу прикреплен вибромотор. Место, в котором его следует закрепить, отмечено на чертеже. На столешнице располагают формы, в которые и заливают бетон. Другой вариант конструкции рабочей поверхности — стальная рама с листом ОСБ, ДСП или фанеры внутри.

Соединить столешницу и станину можно разными способами:

пружину одним концом приварить к рабочей поверхности, а другим — к основанию (неразъемное соединение);
один конец пружины электросваркой закрепить на столешнице, а другой вставить в стакан высотой, равной трети пружины, установленный на станине;
можно поменять местами места крепления пружины и расположения стаканов.

Вибродвигатель закрепляют на столешнице неподвижно. Если использовать модели ИВ-98 или ИВ-99, то вибрация получится очень сильной. Рабочая поверхность в этом случае должна быть из стального листа толщиной не менее 10 мм или иметь утяжеление (бетонные балласты).

Этого не потребуется, если взять самый обыкновенный электродвигатель и установить на нем самодельный эксцентрик вместо шкива. Впрочем, можно отрезать отдельные его части или просверлить в нем несколько отверстий, произведя таким образом его разбалансировку.

Расположить вибродвигатель можно тремя способами:

в горизонтальной плоскости (вибрация тогда получится горизонтальной);
в вертикальной плоскости (с горизонтальными колебаниями);
под углом в 45 градусов к столешнице (для получения вибрации во всех плоскостях).

Как видите, конструкция проста и изготовить вибростол своими руками вполне реально. Было бы желание.

Материалы и инструменты, необходимые для сборки вибростола

Для проведения самостоятельной сборки конструкции требуются инструменты и подходящие материалы. Нужный инструмент следующий:
1. Дрель для создания отверстий.
2. Сварочный аппарат для соединения отдельных элементов.
3. Болгарка, при помощи которой проводится изменение длины используемых материалов.

Вибростанок представлен сложной конструкцией, которая состоит из нескольких узлов и деталей:
1. Столешница изготавливается с применением тонкого листа металла или фанеры. За счет использования второго материала есть возможность снизить уровень шума при работе, а также повысить эффективность устройства. Однако фанера менее долговечна в сравнении с металлом.
2. Металлический уголок требуется для создания окантовки столешницы. За счет подобного бортика исключается вероятность смещения столешницы на момент вибрации.
3. Швеллер применяется для создания посадочного места, на котором будет устанавливаться мотор. Он характеризуется высокой прочностью и устойчивостью к вибрации.
4. Металлические трубы применяются для создания опоры. Толщина должна составлять 2 мм, поперечное сечение 40 мм.
5. Труба для формирования верхних перекладок должна иметь меньшую площадь поперечного сечения.
6. Металлические пластины потребуются для создания подошвы ног, которые обеспечивают устойчивость.
7. Пружины являются важным элементом конструкции, т.к. они создают условия для передачи вибрации. Как показывает практика, хорошо подходят пружины от мопедов.
8. Для центровки и фиксации пружин требуются болты с длиной 50-70 мм, диаметр которых 5-10 мм.

При выборе материала следует уделять внимание тому, чтобы на его поверхности не было явных дефектов

Вибростол из автопокрышек

Готовым решением можно назвать применение старых покрышек. Среди особенностей подобной конструкции отметим:
1. Соединение проводится саморезами, которые прорезают покрышки насквозь.
2. Вибрационная часть крепится в нижней части съемной платформы.

Если требуется небольшое количество плитки, то при изготовлении применяется фанера. Для мощных устройств приобретается металл, толщина которого составляет 3 мм и более. Шляпки крепежных элементов прячутся в глухих отверстиях, которые заполняются эпоксидным составом. Силовой кабель, от которого питается электрический двигатель, размещается под применяемыми покрышками.
Если объемы производства небольшие, то можно создать упрощенный механизм. Он выглядит следующим образом:
1. На покрышки устанавливается столешница.
2. Фиксация проводится за счет вбивания колышков в землю.

Подобный механизм позволяет получить тротуарную плитку или бордюр. При этом на изготовление уходит относительно небольшое количество времени.
В некоторых случаях проводится создание дополнительной опции, которая связана с просеиванием песка. Она подходит в случае мощения отдельных зон

На момент просеивания важно защитить двигатель от воздействия песка, для чего его укрывают листовым материалом. При этом стандартная виброплатформа заменяется сеткой, за счет которой проводится отсеивание крупных частей

Пошаговая инструкция по изготовлению вибростола своими руками

Проект подбирают исходя из нужных размеров. Чем внушительнее габариты плиты, тем больше на ней поместится форм, но масса ее при этом возрастает, соответственно, требуется более мощный привод. Обычно длина составляет примерно 1800-2000 мм, а ширина – 750-800 мм. Мощность двигателя подбирают с учетом суммарной массы столешницы, форм и бетонного раствора (на каждые 100 кг веса – 1 кВт). Типовой чертеж предполагает, что виброузел будет находиться под плитой, по центру.

Кроме электродвигателя готовят следующие материалы:

4 опорные стойки (ножки) из стального проката из уголка, двутавра или прямоугольной трубы, длина каждой – 800 м.
Уголок для каркаса сечением 25х25 или 40х40. Общую длину считают по чертежу (около 10 м).
Лист из углеродистой стали толщиной 3-12 мм для изготовления столешницы.
Амортизаторы – прочные, термически обработанные спиральные пружины, число которых, как и схема расположения, определяется согласно проекту.
Стальные гнезда (стаканы) для пружин.

В качестве амортизаторов используют пружины от клапанов грузовика марки ЗИЛ, а функцию гнезд выполняют отрезки труб.

Технология изготовления:

1. Каркас. Нарезанные в размер чертежа уголки сваривают. Чтобы придать конструкции жесткость, ножки соединяют между собой поперечинами, а с верхней прямоугольной рамой – с помощью наклонных распорок.

2. К верхним концам опор или раме приваривают стаканы: если их высота превышает 2 см, то пружины помещают в них без фиксации. В других случаях используют болтовые соединения. Жесткая схема скрепления пружин со столом (сварка) не оправдана. Во-первых, амортизаторы будет трудно заменить. Во-вторых, теряется возможность горизонтальной настройки столешницы.

3. К верхней плите в соответствующих местах тоже привариваются стаканы и надевают их сверху на пружины.

4. В центре подрамника приваривают кронштейны и крепят к ним электродвигатель. Его вал должен быть ориентирован вдоль стола.

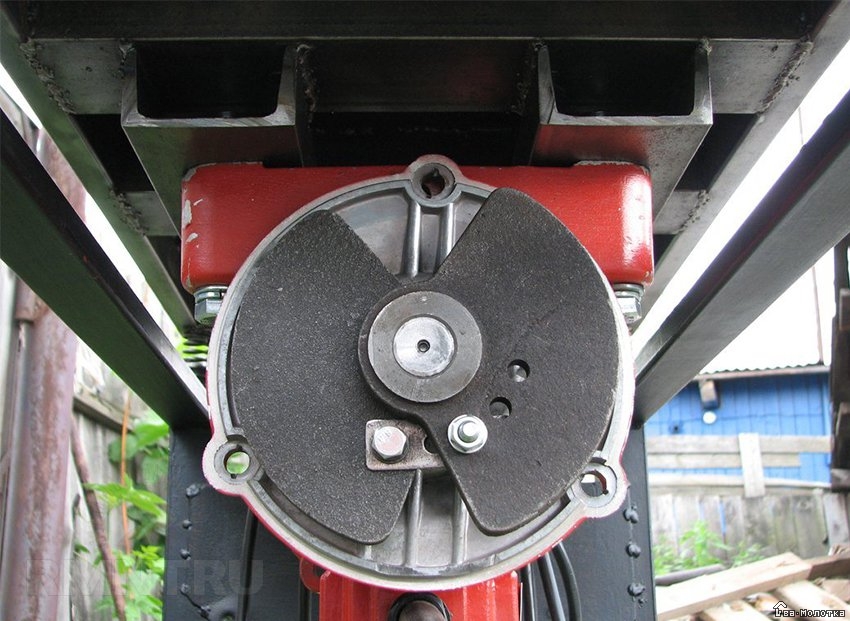

5. На хвостовике вала фиксируют эксцентрик. Его роль может выполнять фланец с просверленными отверстиями для закрепления грузиков.

Каждый грузик подбирают путем эксперимента в зависимости от скорости вращения и мощности мотора. Вес утяжелителей не должен быть чрезмерным, иначе двигатель выйдет из строя. Чтобы эксцентрик в процессе работы не отсоединился от вала, вращающаяся часть мотора ограждается защитным кожухом.

Рекомендации

Привод устройства не требует большой мощности, поэтому домашние умельцы часто собирают вибростол с двигателем от стиральной машины. Срок эксплуатации такого движка невелик, но при умеренной нагрузке его ресурса хватит на несколько лет. Специалисты советуют сразу модернизировать мотор: вместо втулок поставить усиленные подшипники. Если вибрационный стол будет задействован в изготовлении плитки на продажу, есть смысл купить готовые вибродвигатели ИВ-98 или ИВ-99, рассчитанные на 220В. У них большой запас мощности, обороты регулируются в зависимости от размеров форм.

Мастера, самостоятельно изготовившие вибрационные устройства, иногда жалуются, что в центре стол меньше вибрирует, а по краям формы подпрыгивают и разъезжаются. Чтобы избежать подобных проблем, желательно найти грамотно составленные чертежи, в которых указаны оптимальные размеры материалов. Масса рабочей плиты рассчитывается таким образом, чтобы отвечать возможностям электродвигателя.

Добиться равномерной вибрации помогут несколько практических советов опытных специалистов.

Схема работы оборудования должна обеспечивать не слишком большую амплитуду колебаний, чтобы бетон постепенно распределялся по формам, а не отскакивал от стенок. Частоту колебаний подбирают опытным путем, сопоставляя качество получаемых изделий.
Нужна точная дозировка бетонной смеси – это не только стабилизирует вибрацию, но и поможет избежать формовки плиток разной высоты.
Стол устанавливают строго горизонтально, без перекосов.

Для дополнительной устойчивости конструкции к нижним концам опор приваривают круглые пластины, вырезанные из листа. Если мощная вибрация приводит к смещению стола, «пятаки» можно просто забетонировать, но лучше все же просверлить в них отверстия, чтобы соединить стол с основанием анкерными болтами.

Самостоятельно изготавливая вибростол, иногда принимают решение сделать плиту или всю станину из дерева. Это большая ошибка: древесина со временем рассыхается. По этой причине полностью нарушается геометрия, теряется центровка, требуемая амплитуда не достигается, падает качество плитки.

Варианты самодельного изготовления

Изготовить своими руками можно разные конструкции вибростола. Рассмотрим возможные варианты самодельного производства.

Расформовочная конструкция

Такой вибростол нужен для извлечения высохшей плитки из формы. Конструкция вибростола особенно ничем не отличается от стандартной. Единственное отличие состоит в том, что в верхней части изготавливается отверстие.

Работы ведутся двумя способами:

Варится дополнительная столешница. Если пружины сверху не приварены, то замена проводится просто.
Дорабатывается родная столешница. Для этого с одной её стороны изготавливается съемный люк. Снизу подкладывается мягкое основание, куда падает плитка.

Нестандартные приспособления

Изготовление вибростола своими руками дело довольно трудоемкое. Если возникает потребность в небольшом объеме тротуарной плитки, то используется упрощенная конструкция. Работу на ней можно выполнять на высоком уровне.

К таким разновидностям столов относятся конструкции:

Из покрышек. В зависимости от требуемой высоты берется 2 или 3 покрышки. Сверху на них ложится деревянный щит. По бокам делаются деревянные бортики, чтобы формы не съезжали. Можно прикрепить щит к верхней покрышке шурупами. На деревянную поверхность кладется форма с раствором. Постукивания резиновым молотком по дереву начинают создавать вибрацию. Допускается в нижней части деревянного щита крепление двигателя с эксцентриком.
Из ударной дрели или перфоратора. Для этого с одного торца деревянной плоскости крепится пластина из металла, а с другого прибиваются тряпки или резина. Мягкой частью делается упор в стену. К металлической пластине подводится перфоратор. Вместо сверла в него вставляется труба. Толщина ее должна быть такой, чтобы была возможность свободно войти в патрон. При включении перфоратора в сеть начинается хорошая вибрация.

В случае наличия дачного участка, потребность в вибростоле возникает постоянно. Покупное изделие стоит дорого. Изготовив конструкцию своими руками, наблюдается значительная экономия финансовых ресурсов. Не всегда есть необходимость в серьезном приспособлении. В таком случае можно обойтись упрощенными конструкциями. В домашнем хозяйстве всегда найдутся старые покрышки или резиновый молоток. Изделие получается небольшим, но работа выполняется на нем качественно.

Вибрационный стол – разновидности

Вибрационные столы различаются по следующим параметрам:

Площади и габаритам рабочей поверхности. С увеличением размеров обеспечивается возможность изготовления сложных изделий, а также возрастает количество одновременно уплотняемых форм.
Установленной мощности, определяющей производительность агрегата. В зависимости от суммарной массы расположенных на рабочей площадке заформованных изделий подбирается двигатель для вибростола.

Где вы предпочли бы жить: в частном доме, или квартире?

Однозначно квартира! Комфорт, уют и тепло, вокруг люди и инфраструктура

834 ( 7.62 % )

Только частный дом! Вокруг тишина, покой, много места и мало людей!

4986 ( 45.54 % )

Зачем выбирать что-то одно? В городе квартира, а за городом – частный дом.

4639 ( 42.37 % )

Я – свободный Гражданин Планеты Земля! Мне не нужна рукотворная клетка!

489 ( 4.47 % )

Назад
Амплитуде колебаний. Наличие устройства для регулировки частоты вибрации позволяет переходить на различные режимы работы, требуемые для определенных материалов.

Для обеспечения технологических потребностей используются следующее разновидности вибро столов:

формовочный, используемый при производстве для вибрационного уплотнения изделий, находящихся в формах;
расформовочный, позволяющий с помощью специальной насадки извлекать готовые изделия из формовочных емкостей.

Подбираем двигатель для вибростола

В качестве источника колебаний можно использовать различные двигатели:

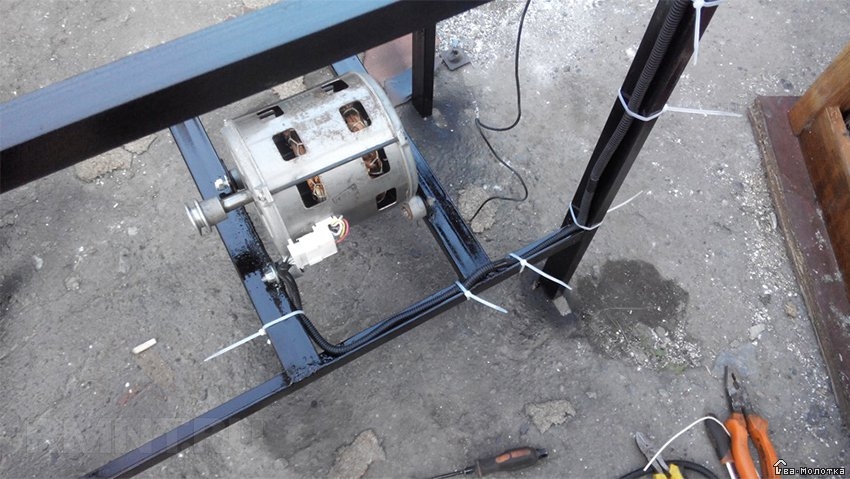

бывший в употреблении или новый мотор мощностью до 1000 Вт. Он способен передавать вибрацию столешнице с габаритами 0,8х1,5 м. На приводном валу электродвигателя необходимо закрепить два эксцентрика, угловое положение которых можно изменять. Это позволит регулировать амплитуду и силу колебаний;

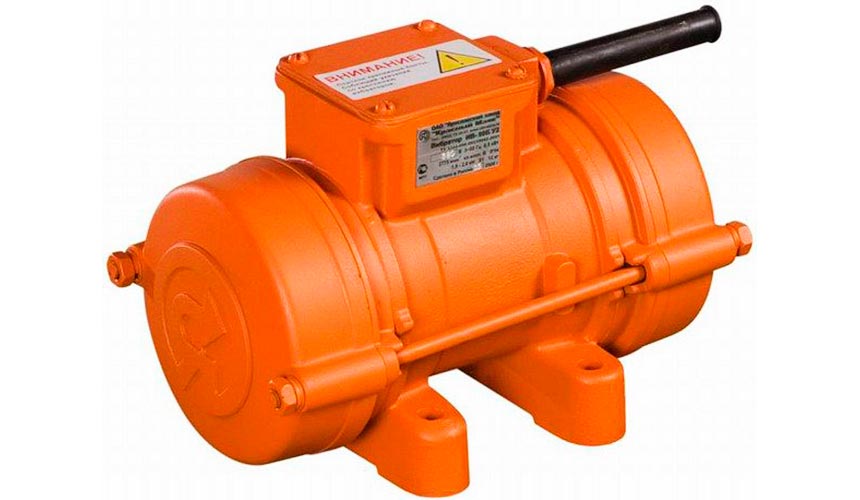

вибродвигатель промышленного изготовления. Он должен крепиться к поверхности рабочего стола. Стандартный вибромотор оснащен эксцентриками, установленными с противоположных сторон вала. Регулируя взаимное положение дисбалансов, можно изменять уровень вибрационного воздействия.

Двигатель для самодельного вибростола

Можно также закрепить к нижней плоскости стола вал на подшипниковых опорах, который имеет смещенный центр тяжести. С помощью ременной передачи конструкцию можно соединить со шкивом мотора. Уровень и направление вибрации в данном варианте регулируется положением эксцентрично закрепленного груза.

Технология изготовления вибростола

В интернете можно встретить много различных технологий изготовления вибростола. Перед непосредственным проведением работы следует учитывать:
1. Наиболее прочный метод соединения отдельных элементов — применение заклепок. Они могут выдерживать вибрацию без деформации или разрушения.
2. В 99% случаев применяется сварка, т.к. она выдерживает высокую нагрузку.
3. Высота конструкции подбирается в зависимости от роста мастера и других факторов.

Для работы с заклепками требуется специальный инструмент, сварочные аппараты встречаются чаще, но их применение требует наличие специальных навыков.

Станина

Конструкция рассматриваемого станка крепится на станине. Для ее производства требуется УШМ с соответствующей насадкой. Сборка проводится следующим образом:
1. Свариваются 2 рамки из уголков.
2. Приваривается 4 стойки к рамкам.

Если нет уголков, то может применяться любой сортамент. Примером можно назвать использование круглой трубы в качестве направляющих пружины.

Виброплатформа

Рабочая поверхность представлена виброплатформой. Она выполняется в виде съемного элемента. Для изготовления требуется:
1. Лист толщиной 2,5 мм и более. Он обходится дорого, но при этом может прослужить в течение длительного периода.
2. Есть возможность использовать плиту ДСП. Этот бюджетный вариант можно быстро заменить при необходимости.

Рама столешницы усиливается в центральной части. Монтаж используемого двигателя проводится в нижней части конструкции. Верхняя плита фиксируется за счет пружин, которые располагаются по всему периметру.

Вибродвигатель

Специальный стол для изготовления тротуарной плитки нельзя собрать без главного узла, в качестве которого выступает двигатель.
В продаже встречается большое количество различных моделей, под них придется самостоятельно собрать эксцентриковый узел. Он создается с учетом мощности двигателя и его размеров.

Заводской вибратор

В некоторых случаях рассматриваемый станок может модернизироваться в циркулярную пилу. Для возможности подобной модернизации устанавливается вибратор ЭВ-98Е. Его особенности следующие:
1. Есть регулировка амплитуды.
2. Питание от сети 220 В.
3. Основная сложность заключается в регулировке электрического привода.

Промышленное устройство может прослужить в течение длительного периода. Кроме этого, оно обладает более высокими эксплуатационными характеристиками.

Самодельный вибропривод

Вибропривод в упрощенном виде представлен изогнутым куском арматуры в тисках, который размещается в электрической дрели. На момент включения кусок арматуры обеспечивает разбалансировку, за счет которой возникает требуемая вибрация. Однако подобный вариант не подходит для длительной эксплуатации, т.к. дрель не сможет прослужить долго. Поэтому проводится создание следующей конструкции:
1. На вал надеваются 1 или 2 блина эксцентрикового типа.
2. При необходимости может быть отрегулирована амплитуда.

Подобный привод сможет прослужить намного дольше

При сборке следует уделить внимание надежности крепления блинов, т.к. возникающая нагрузка может стать причиной их смещения

Характеристика вибростола

Изготовление вибростола для тротуарной плитки своими руками оправдано если есть дачный участок. Используется тротуарная плитка на даче для мощения дорожек.

Предназначение стола заключается в уплотнении раствора с удалением из него пузырьков воздуха при изготовлении тротуарной плитки. Происходит это за счет колебательных движений рабочей поверхности. Эта вибрация обеспечивается работой двигателя, частота которого составляет 3 тыс. об/мин. Затем плитка вынимается из форм и отправляется на просушку.

Классификация оборудования

В зависимости от направления вибрации, столы бывают:

с горизонтальными колебаниями;
с вертикальными колебаниями.

Широкое распространение в России получили столы именно с горизонтальными колебаниями, но в некоторых случаях применяются и конструкции с вертикальной вибрацией.

По способу установки изделия бывают:

стационарные;
мобильные.

Если тротуарную плитку требуется на оборудовании сформировать, то такие столы называются формовочными. А в случаях, когда плитку нужно выбить из формы, изготавливается расформовочная конструкция.

Выбор электродвигателя

Для создания достаточного уровня вибрации можно использовать предварительно разбалансированный двигатель мощностью 0,4-1,5 кВт. Для его разбалансировки на вал мотора надевается шкив, с одной стороны которого радиально вкручен болт М12-16. Уровень вибрации можно изменять, выкручивая наружу или вкручивая болт внутрь шкива.

Для получения подобного результата дисбаланса можно достичь более простым способом, но без возможности его регулировки. Для этого достаточно будет срезать часть шкива с одной стороны или приварить к нему пару гаек.

К более надежным приводам, устанавливаемым на вибростол, относятся специальные вибрационные двигатели серии ИВ, выпускаемые ярославским заводом. В числе наиболее подходящих моторов следует отметить:

ИВ-104, мощностью 0,53 кВт и с частотой вибрации 1500 об/мин;
ИВ-99, мощностью 0,5 кВт, с частотой 3000 об/мин;
ИВ-98, мощностью 0,9 кВт, с частотой 3000 об/мин.

В конструкцию этих двигателей входят дебалансирующие устройства, установленные на ротор и более надежные подшипники, выдерживающие длительное вибрационное воздействие.

Для установки мотора, с нижней стороны виброплиты по центру приваривают швеллер с просверленными по лапы двигателя отверстиями. Для необходимости создания вертикальных колебаний, швеллер закрепляется горизонтально. Для вибрации в горизонтальном направлении швеллер необходимо приварить в вертикальном положении. При размещении электродвигателя необходимо полностью исключить возможность попадания на него влаги с поверхности формовочной вибрационной площадки.

1 из 3

Непосредственное крепление.

Непосредственное крепление двигателя.

Соединение ременной передачей.

Более сложная конструкция предусматривает установку обычного электромотора на несущей опорной раме. С нижней стороны формовочной площадки устанавливается вибрационный механизм и соединяется с двигателем при помощи шкивов и клиноременной передачи. Вибратор может быть заводского изготовления или сделан своими руками. Установленный двигатель не должен касаться поверхности земли и быть надежно защищенным от воздействия влаги.

Нюансы при подготовке к работе

Несмотря на то что все методы изготовления вибростола во многом схожи, существуют нюансы, которые необходимо выяснить на этапе создания чертежа. Чтобы не пришлось всё переделывать после запуска в работу, разберём основные из них.

Подбираем двигатель

Специальный вибродвигатель можно приобрести в магазине, но стоит он недёшево. Большинство людей предпочитают приобрести у знакомых двигатели от стиральных машин или найти подходящий вариант в гараже. В целом можно опираться на такие показатели: для больших столов весом 200–250 кг и длиной столешницы от метра до двух — двигатель от 0,75 до 1,1 кВт. Для маленьких вибростолов до двухсот килограмм и размером 1х1 метр или меньше — мощностью 0,23 кВт.

Не забывайте и о том, что маломощные двигатели не предназначены для массового производства и выдерживают около 30 циклов, после чего придётся менять подшипники, а также может разболтаться ось.

Какой материал выбрать для столешницы

Чаще всего используют металл, так как его легче очищать от раствора, но в нашем примере будет показан вариант с плитой из ОСП. Выбран материал неслучайно, главной целью было облегчить конструкцию. Плита не несёт конструкционной нагрузки, а служит только защитой двигателя и механизма вибрации от попадания на них раствора, поэтому делать её из металла нет необходимости.

При выборе металла обращайте внимание не только на габариты, но и на вес плиты. Если двигатель будет мощный, а столешница из тонкого металла — её может сорвать или погнуть

Если выбран толстый металл и мотор от стиральной машины, его мощности не хватит, чтобы создать нужную вибрацию.

Форма основания

Заводские столы опираются на четыре ножки, в нашем примере будет показано H-образное основание. По прочности и устойчивости оно не уступает классической форме, но таким образом удалось добиться удобного подхода с любой точки. При перетаскивании раствора или плитки, человек не цепляется за перегородки, да и расход на изготовление значительно сокращается. При классическом варианте приходится варить не только раму, но и укреплять её крестообразными планками.

Для изготовления секций заборов придётся делать продолговатый вибростол, длиной чуть больше двух метров, а для плитки подойдёт небольшой, вплоть до 50х50 см. Высоту каждый подбирает под свой рост.

Пружины или резиновые подушки

Для изготовления вибростола используют резиновые подушки или пружины. Если стол сделан для себя и работает от маломощного мотора — можно поставить резиновые подушки. Для крупной плитки или забора нужны пружины.

При сильной вибрации плита сталкивается с тугой резиной. Эти удары со временем разрушат не только подушку, но и саму столешницу. Кроме того, удары передаются станине и если не наварить на ножки площадки — они разобьют пол или неравномерно войдут в землю.

Пружины можно получить бесплатно, спросив у своих друзей. Другие просто приобретают на рынке пружины от мопеда или автомобиля и распиливают пополам. По высоте они должны быть от 8 до 12 см. Мягкие пружины создают меньше шума, но могут сильно сжиматься. Учитывая, что подбирают их опытным путём, лучше не рисковать.

Чтобы проверить подходят пружины или нет, следует в собранном состоянии нагрузить площадку весом, вдвое превышающим планируемую нагрузку. В таком состоянии столешница не должна соприкасаться со стаканом под пружины.

Два мотора или один с регуляцией эксцентриками

Бывает ситуация когда человек нашёл два старых мотора от стиральных машин и решил установить их на вибростол. Нормально работать такие двигатели будут при условии, что они абсолютно одинаковые. Иначе разная частота приведёт к «закипанию» бетона.

Некоторые намеренно идут на такой шаг, планируя регулировать силу вибрации, включая один или два мотора одновременно. Лучше приобрести один мощный и регулировать силу эксцентриками, это уменьшит процент брака.

Список источников
